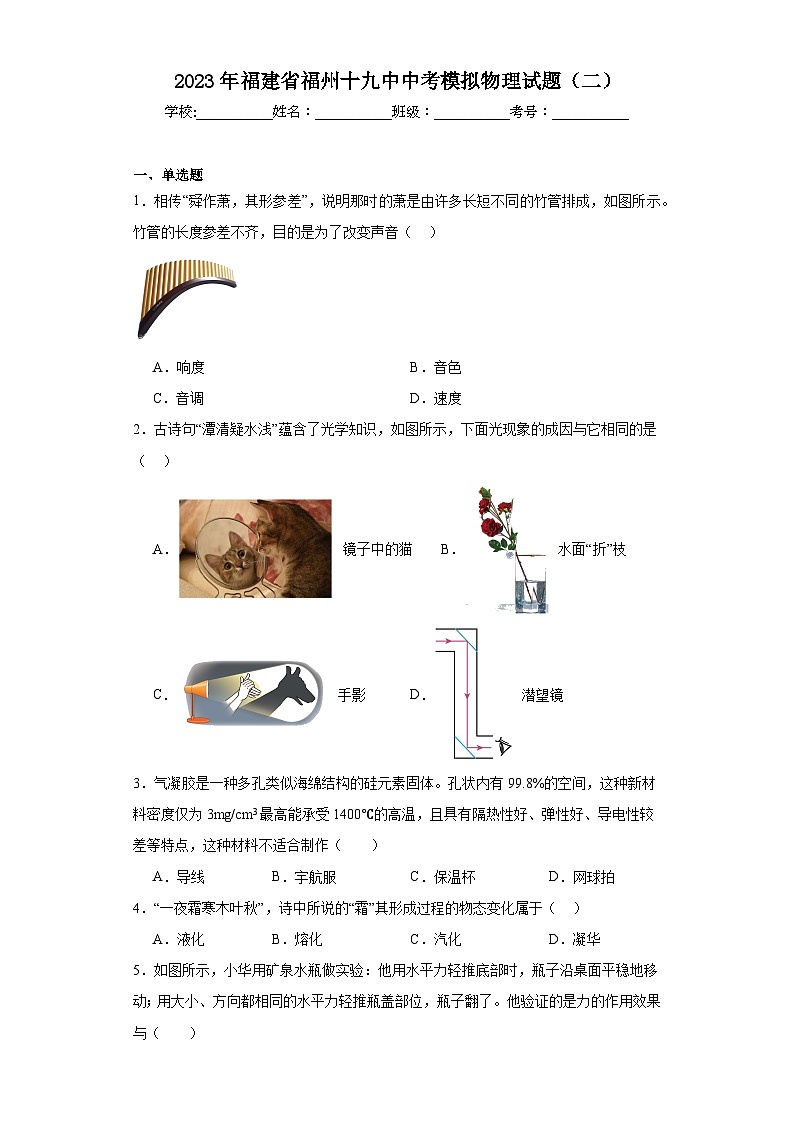

2023年福建省福州十九中中考模拟物理试题（二）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．相传“舜作萧，其形参差”，说明那时的萧是由许多长短不同的竹管排成，如图所示。竹管的长度参差不齐，目的是为了改变声音（    ）

A．响度 B．音色
C．音调 D．速度
2．古诗句“潭清疑水浅”蕴含了光学知识，如图所示，下面光现象的成因与它相同的是（    ）
A．  镜子中的猫 B．  水面“折”枝
C．  手影 D．  潜望镜
3．气凝胶是一种多孔类似海绵结构的硅元素固体。孔状内有99.8%的空间，这种新材料密度仅为3mg/cm3最高能承受1400℃的高温，且具有隔热性好、弹性好、导电性较差等特点，这种材料不适合制作（　　）
A．导线 B．宇航服 C．保温杯 D．网球拍
4．“一夜霜寒木叶秋”，诗中所说的“霜”其形成过程的物态变化属于（    ）
A．液化 B．熔化 C．汽化 D．凝华

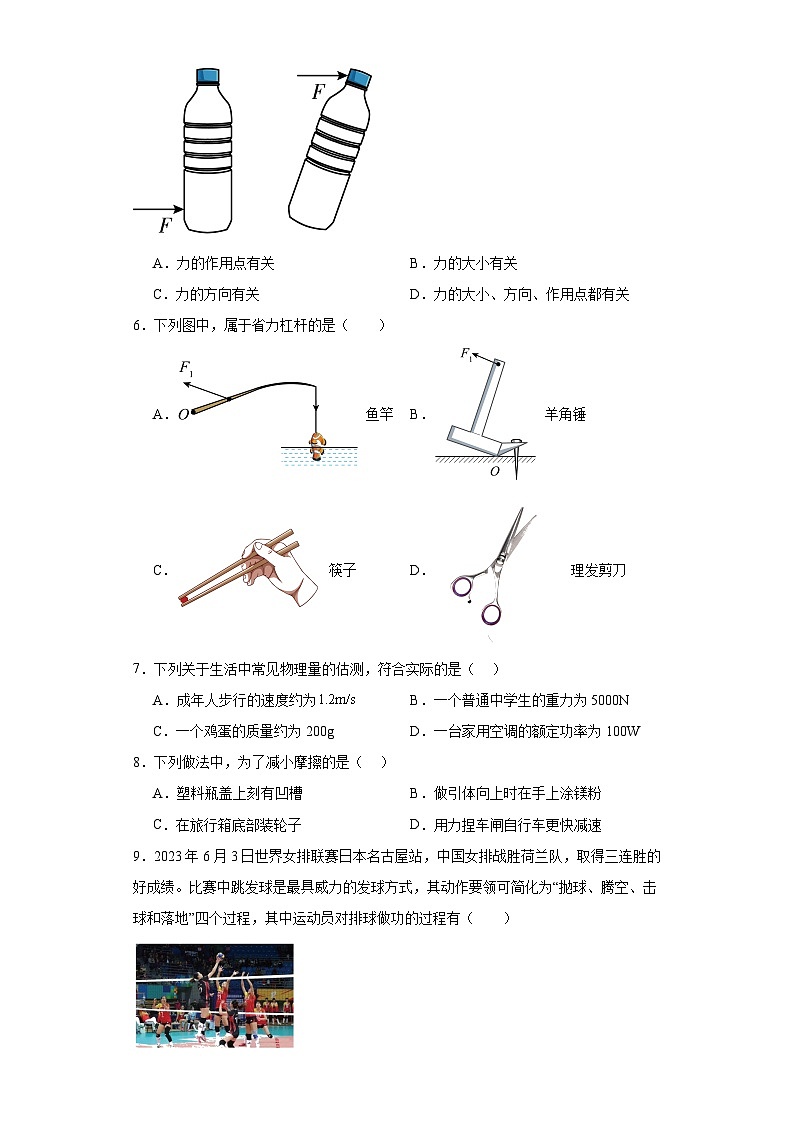

5．如图所示，小华用矿泉水瓶做实验：他用水平力轻推底部时，瓶子沿桌面平稳地移动；用大小、方向都相同的水平力轻推瓶盖部位，瓶子翻了。他验证的是力的作用效果与（　　）

A．力的作用点有关 B．力的大小有关
C．力的方向有关 D．力的大小、方向、作用点都有关
6．下列图中，属于省力杠杆的是（　　）
A． 鱼竿 B． 羊角锤
C． 筷子 D． 理发剪刀
7．下列关于生活中常见物理量的估测，符合实际的是（    ）
A．成年人步行的速度约为 B．一个普通中学生的重力为5000N
C．一个鸡蛋的质量约为200g D．一台家用空调的额定功率为100W
8．下列做法中，为了减小摩擦的是（    ）
A．塑料瓶盖上刻有凹槽 B．做引体向上时在手上涂镁粉
C．在旅行箱底部装轮子 D．用力捏车闸自行车更快减速
9．2023年6月3日世界女排联赛日本名古屋站，中国女排战胜荷兰队，取得三连胜的好成绩。比赛中跳发球是最具威力的发球方式，其动作要领可简化为“抛球、腾空、击球和落地”四个过程，其中运动员对排球做功的过程有（　　）

A．抛球、腾空 B．腾空、击球
C．抛球、击球 D．击球、落地

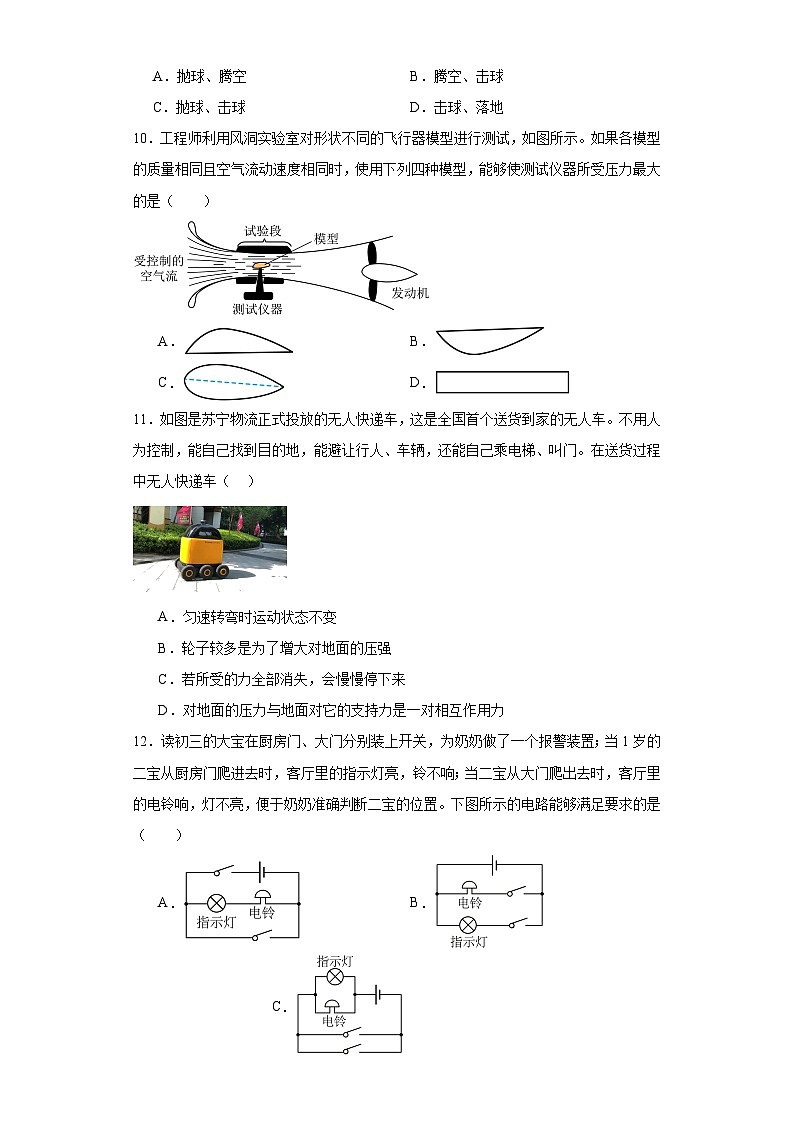

10．工程师利用风洞实验室对形状不同的飞行器模型进行测试，如图所示。如果各模型的质量相同且空气流动速度相同时，使用下列四种模型，能够使测试仪器所受压力最大的是（　　）

A． B．
C． D．
11．如图是苏宁物流正式投放的无人快递车，这是全国首个送货到家的无人车。不用人为控制，能自己找到目的地，能避让行人、车辆，还能自己乘电梯、叫门。在送货过程中无人快递车（    ）

A．匀速转弯时运动状态不变
B．轮子较多是为了增大对地面的压强
C．若所受的力全部消失，会慢慢停下来
D．对地面的压力与地面对它的支持力是一对相互作用力
12．读初三的大宝在厨房门、大门分别装上开关，为奶奶做了一个报警装置；当1岁的二宝从厨房门爬进去时，客厅里的指示灯亮，铃不响；当二宝从大门爬出去时，客厅里的电铃响，灯不亮，便于奶奶准确判断二宝的位置。下图所示的电路能够满足要求的是（　　）
A．   B．   C．   D．
13．如图所示的电路中，电源电压和的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）

A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
14．如图甲中为定值电阻，电源电压保持不变，滑动变阻器标有“”字样，电流表量程，灯泡L的额定电流是。当开关、都断开或都闭合两种情况中，移动滑片（所有元件都安全）得到了两次电流表示数与阻值变化关系的图象（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（    ）

A．电源电压为4V
B．灯泡L的额定功率为
C．的阻值为
D．开关都断开与都闭合时，电路最大功率之比为6∶11

二、填空题
15．2023年5月28日，中国东方航空使用中国商飞全球首架交付的C919大型客机（如图所示），从上海虹桥机场飞抵北京首都国际机场。关闭发动机后，飞机由于 仍会在跑道上继续滑行一段距离才会停下。飞机上的雷达装置是通过 波和地面传递信息的。

16．用餐巾纸摩擦塑料吸管使其带电，并将其靠近带负电的橡胶棒，吸管被排斥，说明吸管带 电，吸管在摩擦过程中 电子。
17．2023年6月4日“神十五”航天员乘组安全返回地球。返回舱在下落的过程中，重力势能不断 ；在轨期间，他们首次出色地完成斯特林热电转化实验，实现了将内能高效转化为 能，减少了对传统太阳能的依赖，为将来扩大太空探索的深度和广度提供能源保障。
18．某品牌手机的电池铭牌标有“”字样，充满电后存储的电能为 ，手机充电时电池相当于电路中的 。
19．电能表是用来测量电路消耗电能的仪表，小明家电能表本月底示数如图所示，上月底的示数为，则她家本月消耗电能为 。他观察到当家里只有一台空调机连续工作该表的指示灯闪了60次，则这台空调的电功率为 kW。

20．如图所示，水平桌面上两个相同的烧杯中分别装有甲、乙两种液体，将A、B两个正方体按图示方式放入液体中，待静止后，B刚好浸没在甲液体中，A刚好浸没在乙液体中，且两杯中液面恰好相平。已知，排开液体的质量分别为和，则∶ ；甲、乙液体对杯底的压力分别为和，则∶ 。


三、作图题
21．如图画出光线1的折射光线和光线2的入射光线（F是凹透镜的焦点）。

22．图甲是一个菜馅挤水器，其上部手柄在使用时是一个杠杆，图乙是其简化的示意图，O为支点，F2是使用菜馅挤水器时B点受到的阻力。请在图乙中画出作用在A点的最小动力F1的示意图及阻力臂l2。


四、简答题
23．聪明的小明利用所学的物理知识轻轻松松帮妈妈将需要的蛋清和蛋黄分离：

（1）将鸡蛋向碗沿碰一下如图甲，蛋壳就破了。请分析打破鸡蛋选择向“碗沿”碰的原因是什么？
（2）用手按压空矿泉水瓶，把瓶口贴着蛋黄如图乙，松手后蛋黄会被吸进瓶里。让蛋黄、蛋清分开的原因是什么？

五、实验题
24．在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B。

（1）选用玻璃板代替平面镜，主要是为了便于 ；
（2）在竖直放置的玻璃板前点燃蜡烛A，未点燃的蜡烛B竖直在玻璃板后面移动，在寻找蜡烛A的像的位置时，移动玻璃板后的蜡烛B，眼睛在蜡烛 （填“A”或“B”）这一侧观察，使它与蜡烛A在玻璃板中所成的像重合，说明 ；
（3）移走蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是 像；
（4）实验结束后，小明无意间从平面镜中看到墙上钟的像如图2所示，这时的时间是 。
25．小明利用如图甲所示的实验装置观察水的沸腾现象。

（1）组装器材时，应先固定图甲的 （填“A”或“B”）；
（2）实验过程中，某时刻温度计的示数如图乙所示，此时水的温度为 ℃；水沸腾过程中继续吸热，水的温度 ；
（3）水沸腾时，水中气泡的情形为图丙中 （填“A”或“B”）；
（4）图丁所示是甲、乙两组同学根据各自的实验数据绘制水的沸腾图象，两图线不同的原因是甲、乙两组水的 不同。
26．雨天路滑，小东想知道穿上哪一种鞋摩擦力更大呢？他选用“鸿星尔克”和“李宁”运动鞋各一双，做如下实验：
品牌



鸿星尔克
3


李宁



（1）先用弹簧测力计测出两品牌中一只运动鞋的重力；
（2）用弹簧测力计拉动运动鞋在水平面上做 运动，利用二力平衡条件可知木块受到的摩擦力大小等于弹簧测力计对木块的拉力，读出弹簧测力计示数并记录在表格中；
（3）做完实验，他发现实验有一定缺陷，没有控制 不变，但却能比较出哪双鞋的摩擦性能更好些？你认为 （填“李宁”或“鸿星尔克”）摩擦性能更好些；
（4）小东经过思考改进了实验，在鸿星尔克的鞋中放入钩码，使两种品牌的鞋对橡胶垫压力相等，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量（如图乙所示），橡胶垫 （填“不必”或“必项”）做匀速直线运动拉动。

27．在某次探究实验中，需要测出实验所用盐水的密度，小华、小明分别进行了如下实验：

（1）小华把天平放在水平桌面上，使游码归零，发现天平指针指在分度盘中线的左侧，为了使天平平衡，应该向 端调节平衡螺母；
（2）小华的实验过程如下：
①用已调节好的天平测出空烧杯的质量为20g；
②再往烧杯中倒入适量的盐水，天平平衡时，砝码的质量和游码的位置如图1甲所示，则烧杯与盐水的总质量为 g；
③把烧杯中的盐水倒入量筒中，如图1乙所示，并求得盐水的密度为 kg/m3；
④这样测出的盐水密度会 （填“偏大”或“偏小”）；
（3）小明和同学利用粗细均匀吸管、刻度贴纸、细沙、棉花、烧杯、水等物品自制测量液体的简易密度计。
①调节装置：在吸管的外侧贴上刻度贴纸，将吸管的下端封闭并装入适量的细沙，细沙上方压入棉花给予固定，使其能竖直漂浮在水中；
②标注刻度：如图2所示吸管漂在水中时，记下浸在水中的深度为h1，此时水面到达刻度贴纸的A处，则A处应标为 g/cm3；
③使用测量：再把吸管放入待测液体中，记下浸在待测液体中的深度为h2、则待测液体密度的表达式为 ，此密度计的刻度是 （填“均匀”或“不均匀”）；
④改进装置：若要提高该密度计的精确程度，可以采用的方法是 。（写出一种即可）
28．测量额定电压为小灯泡正常发光时灯丝电阻。电路如图甲所示，根据实验数据绘制的小灯泡的图象如图丙所示。

（1）用笔画线代替导线，将图甲所示电路补充完整 ；
（2）电路连接完整后闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则故障可能是 ；
（3）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片向 （填“左”或“右”）移动；
（4）为保证实验顺利进行，应选用下列哪个规格的滑动变阻器 ；
A．“10Ω  0.5A”
B．“50Ω  0.5A”
C．“100Ω  0.2A”
（5）由图丙可知，小灯泡的电阻不是一个定值，其原因是灯丝电阻受 影响；
（6）实验小组的同学利用已知阻值为R0的定值电阻，一个电压表、三个开关和电压恒定的电源及滑动变阻器，设计了如图丁所示的电路，也测出了额定电压U额为2.5V的小灯泡正常发光时的电阻，实验步骤如下：
①闭合开关S和S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为 V；
②保持 不变，闭合开关S和S2，断开开关S1，记下电压表示数为U；
③则可计算出小灯泡正常发光时灯泡的电阻为RL= （用已知量和测量量的符号表示）。

六、计算题
29．如图所示电路，电源电压保持不变，滑动变阻器的规格为“”，开关S闭合后，当滑片P在a端时，电压表的示数为3V；滑片P在b端时，电压表的示数为1V。求：
（1）电源电压；
（2）R1的阻值；
（3）滑片在b端时，通电1min电流通过R1所产生的热量。

30．太阳能将成为全球未来供电的主要能源。如图甲是一艘完全依靠太阳能驱动的船，该船长30m，宽15m，排水量85t，船的表面安装有太阳能电池板，若接收的太阳能只用来驱动船前进。在一次航行中，船的运动速度v随时间t的变化关系如图乙所示。求：
（1）第100s到第200s内太阳能船前进的距离；
（2）满载时太阳能船受到的浮力；
（3）某次测试中，太阳能船以最快速度8m/s。匀速直线航行，若受到的阻力为浮力的0.4倍，此时太阳能船的功率。

31．如图甲是某多功能养生壶内部简化电路，由控制电路和工作电路两部分组成。为热敏电阻，其阻值随监测水温变化图象如图乙所示。控制电路电源电压为6V，R为滑动变阻器，电磁继电器线圈的电阻忽略不计，当继电器线圈电流达到5mA时，衔铁会被吸下。工作电路电源电压为220V，、为电加热丝，加热功率为1100W，保温功率为200W。求：
（1）R1的阻值；
（2）用加热挡将1kg的水从15℃加热至40℃，用时2min，则养生壶加热效率；[]
（3）使用烧水功能时需设定水温达到100℃时停止加热，进行保温，则滑动变阻器接入电路阻值R；
（4）换用花茶功能时，为了避免破坏营养成分，需调低停止加热时的设定水温，请说出一种调节的办法。


参考答案：
1．C
【详解】不同长度的竹管内空气柱长短不一样，则空气柱振动频率也不同，所以音调也会不同，故C符合题意，ABD不符合题意。
故选C。
2．B
【详解】“潭清疑水浅”潭底反射的光经界面发生折射后，发生偏折，使人感觉好像池底变浅了，是光的折射造成的；
A．镜子中的猫是平面镜成像，是由于光的反射形成的与物体等大、正立的虚像，故A不符合题意；
B．水面“折”枝是光的折射现象，故B符合题意；
C．手影是由于光的直线传播形成的，故C不符合题意；
D．潜望镜里面是两块平面镜，平面镜成像是光的反射，故D不符合题意。
故选B。
3．A
【详解】A．导线是用导电能力强的材料制成的，而气凝胶的绝缘能力强，即导电能力差，所以不能用来制作导线，故A符合题意；
B．宇航服需要用隔热能力强的材料制成，气凝胶符合要求，故B不符合题意；
C．保温杯是由隔热性好的材料制成的，气凝胶符合要求，故C不符合题意；
D．网球拍需要用弹性好的的材料制成，气凝胶符合要求，故D不符合题意。
故选A。
4．D
【详解】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固态直接变成气态叫升华，物质从气态直接变成固态叫凝华。霜是水蒸气遇冷凝华形成的小冰晶，是凝华现象，故D符合题意，ABC不符合题意。
故选D。
5．A
【详解】用大小、方向都相同的水平力轻推瓶子的底部和瓶盖，由于推力的作用点不同，所以推力产生的作用效果不同，这表明力的作用效果与力的作用点有关。
故选A。
【点睛】力在物体上的作用位置叫作力的作用点；力的大小、方向、作用点叫做力的三要素，当其中一个因素改变时，力的作用效果就会改变。
6．B
【详解】A．鱼竿在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A不符合题意；
B．羊角锤在使用过程中，动力臂大于阻力臂，属于省力杠杆，故B符合题意；
C．筷子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故C不符合题意；
D．理发剪刀在使用过程中，动力臂小于阻力臂，属于费力杠杆，故D不符合题意。
故选B。
7．A
【详解】A．一个成年人正常步行每秒大约2步，每步0.6m，速度约为，故A符合题意；
B．一个普通中学生的重力为500N，故B不符合题意；
C．一个鸡蛋的质量约为50g，故C不符合题意；
D．家用空调属于大功率用电器，一台家用空调的额定功率在1000W以上，故D不符合题意。
故选A。
8．C
【详解】A．塑料瓶盖上刻有凹槽，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A不符合题意；
B．做引体向上时在手上涂镁粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不符合题意；
C．在旅行箱底部装轮子，是变滑动为滚动来减小摩擦力，故C符合题意；
D．用力捏车闸自行车更快减速，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故D不符合题意；
故选C。
9．C
【详解】抛球和击球时运动员对球有力的作用并且球在力的方向移动一段距离，运动员对排球做功；腾空和落地过程中，运动员对球没有力的作用，运动员对排球不做功；故ABD不符合题意，C符合题意。
故选C。
10．B
【详解】A．由于空气流过时，流速越大的位置压强越小，所以上凸下平的结构能使空气流过上表面时流速较大，压强较小，流过下表面的流速小，压强大，所以下表面受到的压力大于上表面受到的压力，从而产生向上的升力，A中的模型会给测试仪器产生向上的拉力，使模型对测试仪器的压力小于重力，故A不符合题意；
B．上平下凸的结构能使空气流过下表面时流速较大，压强较大，流过下表面的流速大，压强小，所以下表面受到的压力小于上表面受到的压力，从而产生向下的压力，使模型对测试仪器的压力大于重力，故B符合题意；
CD．模型上下表面形状相同时，上下表面的空气流动速度相同，压强相等，产生的压强相互抵消，压强差为零，因此模型给测试仪器的压力等于重力，故CD不符合题意。
故选B。
11．D
【详解】A．无人快递车匀速转弯时运动方向变化，所以运动状态改变，故A错误；
B．无人快递车轮子较多，是在压力一定时，通过增大受力面积来减小压强，故B错误；
C．若无人快递车在运动过程中所受的力全部消失，快递车会保持原来的运动状态，做匀速直线运动，故C错误；
D．无人快递车对地面的压力与地面对它的支持力同时作用在地面和无人车上，符合相互作用力的特点，是一对相互作用力，故D正确。
故选D。
12．B
【详解】根据题意可知，厨房门上开关闭合，客厅里的指示灯亮，铃不响；大门开关闭合，客厅里的电铃响，灯不亮；说明指示灯与电铃间互不影响，即两者并联，且两支路上各有一个开关控制；故B符合题意，ACD不合题意。
故选B。
13．C
【详解】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，故A错误；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，故B错误；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，故C正确；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，故D错误。
故选C。
14．D
【详解】由甲图可知，当开关、都闭合时，滑动变阻器与灯泡L并联，R1阻值若为0将会导致电源短路，因此的阻值不能为零，由此可判断出图乙中的上边的曲线为、都闭合时电流表示数与阻值变化关系的图像，则下边的曲线为、都断开时电流表示数与阻值变化关系；
A．开关、都闭合时，滑动变阻器与灯泡L并联，由图像中上边的曲线可知，当时，，由可得，电源电压

故A错误；
B．由于灯泡发光时恰好正常工作其额定电压等于电源电压，且灯泡L正常工作的电流是，则灯泡L的额定功率

故B错误；
C．开关、都断开时，与串联，当时，电路中只有连入，由图像中下边的曲线可知：通过R0的电流，由可得，的阻值

故C错误；
D．开关都闭合时，变阻器与灯泡L并联，根据并联电路电流的规律知干路最大电流为

开关都断开时，与串联，由图像中下边的曲线可知最大电流，则开关都闭合与都断开时，电路最大功率之比为

故D正确。
故选D。
15． 惯性 电磁波
【详解】[1]根据惯性的知识可知，关闭发动机后，飞机由于惯性仍要在跑道上继续滑行一段距离才会停下。
[2]根据电磁波的知识可知，飞机上的雷达装置是通过电磁波和地面传递信息的。
16． 负 得到
【详解】[1][2]用餐巾纸摩擦塑料吸管，并将其靠近带负电的橡胶棒，吸管被排斥，同种电荷相互排斥，说明吸管带负电，吸管对核外电子的束缚能力强而得到电子。
17． 减小 电
【详解】[1]返回舱在下落的过程中，质量不变，高度降低，故重力势能不断减小。
[2]通过斯特林热电转化实验产生电流，即将内能转化为电能。
18． 1.48×10-2 用电器
【详解】[1]充满电后手机存储的电能为

[2]根据电路的知识可知，手机充电时电池相当于电路中的用电器。
19． 110 1.2
【详解】[1]电能表的读数：数字方框中的最后一位是小数，单位是，则本月底的电能表示数，上月底电能表的示数；她家本月消耗电能

[2]表示电路中用电器每消耗电能，电能表的指示灯闪烁3000次，则电能表指示灯闪了60次，空调消耗的电能

空调的电功率为

20． 1∶1 1∶3
【详解】[1]把A、B两物体作为一个整体，由图知，该整体在两液体中都处于漂浮状态，由漂浮条件可知

所以该整体在两液体中受到的浮力相等，由阿基米德原理知排开液体的重力相等，由知排开液体的质量相等，即

[2]由图知，，液体中受到的浮力相等，由可知，两液体的密度关系为

已知两液体的深度h相同，由可知，甲液体对杯底的压强与乙液体对杯底的压强关系为

由可知，甲、乙液体对杯底的压力关系为

21．
【详解】对着另一侧焦点入射的光线经凹透镜折射后平行于主光轴，过光心的光线方向不变，如图所示：

22．
【详解】根据杠杆的平衡条件，要想找到最小的力就要找到最长的力臂，连接支点O与作用点A，OA即为最长力臂，力臂始终与力的作用线垂直，从而找到最小力；从点O向F2的作用线作垂线，垂线段长即为阻力臂l2，作图如下：

23．（1）见解析；（2）见解析
【详解】（1）打鸡蛋时，往往向碗沿碰一下，蛋壳就破了，不往平面处碰，是在压力一定时，通过减小受力面积来增大压强。
（2）手按压空矿泉水瓶，排除部分空气，把瓶口贴着蛋黄，松手后矿泉水瓶恢复原状，体积增大，瓶内气压减小，小于外界的大气压强，蛋黄在大气压的作用下被吸进瓶里。




24． 确定像的位置 A 像与物大小相等 虚 4∶40
【详解】（1）[1]平面镜有透光性，既能成像也能确定像的位置，选用玻璃板代替平面镜，主要是为了便于确定像的位置。
（2）[2][3]在竖直放置的玻璃板前点燃蜡烛A，未点燃的蜡烛B竖直在玻璃板后面移动，在寻找蜡烛A的像的位置时，移动玻璃板后的蜡烛B，因平面镜成像属于光的反射，故眼睛在蜡烛A这一侧观察，使它与蜡烛A在玻璃板中所成的像重合，则B与A的像大小相等，又两个蜡烛大小完全相同，所以，像与物大小相等。
（3）[4]虚像不能成在光屏上，移走蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像。
（4）[5]平面镜成的像与物关于镜面对称，像对应的时间与实际时间之和为12∶00，图中时间为7∶20，这时的时间是

25． B 94 不变 A 质量
【详解】（1）[1]实验时，为了确保酒精灯的外焰对物体进行加热，实验器材应该按照自下而上的顺序进行组装，所以图甲中，应该先固定的是B装置。
（2）[2]图乙中温度计的分度值为，则温度计的示数为。
[3]液体沸腾时，继续吸热但温度保持不变，水沸腾过程中继续吸热，水的温度不变。
（3）[4]水沸腾时不断有水汽化为水蒸气进入气泡，气泡在上升过程中逐渐变大，到水面破裂开来，水沸腾时，水中气泡的情形为图丙中A。
（4）[5]甲乙同学进行实验时，水从开始到沸腾加热时间不同，即Q不同，如图丁，水的初温和末温都相同，水的比热容是一定的，根据可知水的质量不同会导致加热时间不同。
26． 匀速直线 压力 鸿星尔克 不必
【详解】（2）[1]要想通过测力计示数知道滑动摩擦力大小，应将运动鞋接到装置上匀速直线拉动弹簧测力计，使运动鞋受到的滑动摩擦力与测力计的拉力是一对平衡力才行。
（3）[2]要研究滑动摩擦力与接触面粗糙程度的关系，应该控制压力大小相同，而实验中选择两只重力大小不同的鞋放在水平面上，没有控制压力大小相同。
[3]分析表格中数据可知，鸿星尔克鞋对水平面的压力较小，但滑动摩擦力与李宁鞋相同，说明鸿星尔克鞋的摩擦性能更好。
（4）[4]在鸿星尔克的鞋中放入钩码，使两种品牌的鞋对橡胶垫压力相等，让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫进行测量如图乙所示，此时鞋相对于桌面静止，水平方向受到的滑动摩擦力与测力计的拉力是一对大小相等的平衡力，且此时测力计处于静止状态方便读数，故橡胶垫不必做匀速直线运动拉动。
27． 右 42 1.1×103 偏大 1.0 不均匀 使用细一些的吸管
【详解】（1）[1]小华在使用天平时，先将天平放在水平台上，游码归零，发现指针指在分度盘的左侧，所以左端下沉右端上翘，平衡螺母向上翘的右端移动，使天平的横梁平衡。
（2）②[2]烧杯和盐水的总质量为

③[3]倒入量筒中盐水的体积为

倒入量筒中盐水的质量为

盐水的密度为

④[4]烧杯中的盐水没有全部倒入量筒，导致烧杯中盐水体积测量值偏小，质量是准确的，根据密度公式得，盐水的密度测量值偏大。
（3）②[5]如图2所示吸管漂在水中时，记下浸在水中的深度为，根据阿基米德原理，当简易密度计漂浮于水中时，浮力等于自身重力，即
①
此时水面到达刻度贴纸的A处就应该是水的密度，所以，A处刻度为。
③[6]当把密度计漂浮于待测液体中，即
②
由①②解得待测液体的密度

[7]由阿基米德原理可得

由上述式子可得，液体的密度与密度计浸入液体的深度成反比例关系，因此密度计的刻度是不均匀的。
④[8]若要提高该密度计的精确程度，可以采用的方法是使用细一些的吸管，因为吸管在液体中排开的体积是一样的，细一些横截面积就小了，那么深度变化就会明显些。
28．    小灯泡断路 右 A 温度 2.5 滑片位置
【详解】（1）[1]小灯泡额定电压为，所以，电压表选用小量程并联在灯泡两端，如下图所示：

（2）[2]电路连接完整后闭合开关，发现小灯泡不亮，电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是小灯泡断路。
（3）[3]排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，电压表选用小量程，分度值，其示数为，小于灯泡额定电压，为测量小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，所以，应将滑片向右移动。
（4）[4]由图甲可知，电源为三节干电池串联，即

由图丙可知，当灯泡两端电压为时，通过灯泡的额定电流为，此时滑动变阻器两端电压为

根据串联电路电流特点，则滑动变阻器接入电路的阻值为

因“”的滑动变阻器允许通过的最大电流小于灯泡额定电流，而“”的滑动变阻器最大阻值太大，给实验操作带来不便，故BC不符合题意，A符合题意。
故选A。
（5）[5]由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据可知，灯泡功率变大，温度升高，灯丝电阻随温度的升高而增大，故小灯泡的电阻不是一个定值，其原因是灯丝电阻受温度影响。
（6）①[6]闭合开关S和，断开开关，调节滑动变阻器的滑片，使电压表示数和之前的一样，即为，电压表测量灯泡两端的电压，所以，灯泡正常发光。
②③[7][8]保持滑片位置不变，然后闭合开关S和，断开开关，记下电压表示数为U，电压表测量灯泡和两端的总电压，此时电路的连接方式没有发生改变，所以，灯泡仍然正常发光，由串联电路特点和欧姆定律可得，通过电路的电流

小灯泡正常发光时灯泡的电阻为

29．（1）3V；（2）10Ω；（3）6J
【详解】解：（1）由图可知，开关S闭合，当滑片P在a端时，接入电路的阻值为零，电路为定值电阻的简单电路，电压表测电源电压；此时电压表的示数为3V，即电源电压

（2）滑片P在b端时，接入电路的阻值最大，与串联，电压表测两端的电压；此时两端的电压为，由于串联电路两端的电压等于各部分电路两端的电压之和，所以两端的电压

通过的电流

因为串联电路中各处电流相等，所以通过的电流

的阻值

（3）滑片在b端时，通电电流通过所产生的热量

答：（1）电源电压为3V；
（2）R1的阻值为；
（3）滑片在b端时，通电电流通过所产生的热量为6J。
30．（1）500m；（2）8.5×105N；（3）2.72×106W
【详解】解：（1）第100s到第200s内，由图乙可知，船做匀速直线运动，船的速度，时间为

根据可得船前进的距离为

（2）满载时太阳能船受到的浮力

某次测试中，太阳能船以最快速度匀速直线航行，受到的阻力为浮力的倍，则此时的牵引力

由


可得此时太阳能船的功率为

答：（1）第100s到第200s内太阳能船前进的距离为500m；
（2）满载时太阳能船受到的浮力为；
（3）某次测试中，太阳能船以最快速度。匀速直线航行，若受到的阻力为浮力的倍，此时太阳能船的功率为。
31．（1）44Ω；（2）79.5%；（3）700Ω；（4）将滑片向右移动
【详解】解：（1）当继电器线圈电流达不到5mA时，衔铁不会被吸下，此时工作电路中只有电阻工作，电阻较小，根据知电路处于加热状态；当继电器线圈电流达到5mA时，衔铁会被吸下，此时工作电路中两电阻串联，电阻较大，根据知电路处于保温状态；则的电阻为

（2）1kg的水从15℃加热至40℃，水吸收的热量

加热挡时养生壶消耗的电能为

养生壶的效率为

（3）使用烧水功能时，需设定水温达到时停止加热，由图乙的电阻为，此时电路的总电阻为

此时电阻器R接入电路的阻值为

（4）换用花茶功能时，为了避免破坏营养成分，需调低停止加热时的设定水温，从图乙可知的电阻变大，为了使衔铁吸合工作电流即线圈中的电流仍为5mA，根据知电路的总电阻不变，根据串联电路电阻的规律知滑动变阻器的电阻需要减小，将滑片向右移动。
答：（1）的阻值为；
（2）养生壶加热效率是；
（3）使用烧水功能时，需设定水温达到时停止加热，进行保温，则滑动变阻器R接入电路阻值应调为；
（4）将滑片向右移动。
