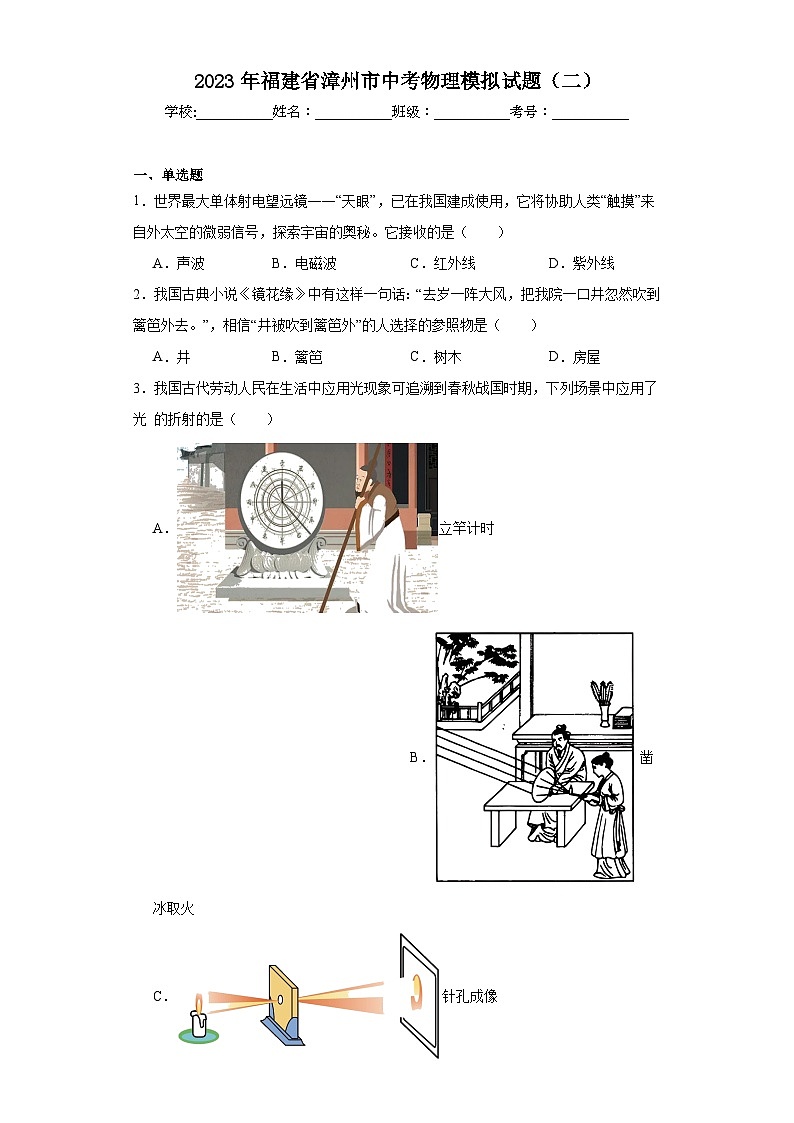

2023年福建省漳州市中考物理模拟试题（二）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．世界最大单体射电望远镜――“天眼”，已在我国建成使用，它将协助人类“触摸”来自外太空的微弱信号，探索宇宙的奥秘。它接收的是（　　）
A．声波 B．电磁波 C．红外线 D．紫外线
2．我国古典小说《镜花缘》中有这样一句话：“去岁一阵大风，把我院一口井忽然吹到篱笆外去。”，相信“井被吹到篱笆外”的人选择的参照物是（　　）
A．井 B．篱笆 C．树木 D．房屋
3．我国古代劳动人民在生活中应用光现象可追溯到春秋战国时期，下列场景中应用了光 的折射的是（　　）
A．立竿计时 B．凿冰取火
C．针孔成像 D．悬镜观邻

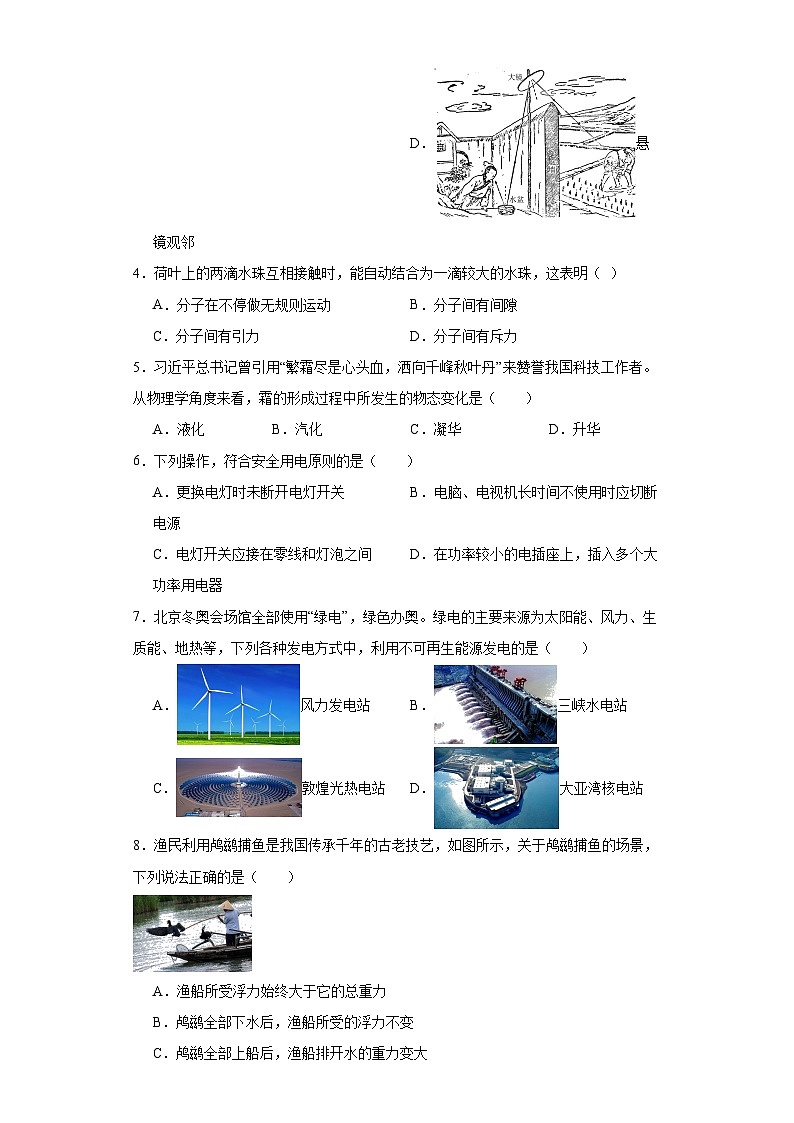

4．荷叶上的两滴水珠互相接触时，能自动结合为一滴较大的水珠，这表明（  ）
A．分子在不停做无规则运动 B．分子间有间隙
C．分子间有引力 D．分子间有斥力
5．习近平总书记曾引用“繁霜尽是心头血，洒向千峰秋叶丹”来赞誉我国科技工作者。从物理学角度来看，霜的形成过程中所发生的物态变化是（　　）
A．液化 B．汽化 C．凝华 D．升华
6．下列操作，符合安全用电原则的是（　　）
A．更换电灯时未断开电灯开关 B．电脑、电视机长时间不使用时应切断电源
C．电灯开关应接在零线和灯泡之间 D．在功率较小的电插座上，插入多个大功率用电器
7．北京冬奥会场馆全部使用“绿电”，绿色办奥。绿电的主要来源为太阳能、风力、生质能、地热等，下列各种发电方式中，利用不可再生能源发电的是（　　）
A．风力发电站 B．三峡水电站
C．敦煌光热电站 D．大亚湾核电站
8．渔民利用鸬鹚捕鱼是我国传承千年的古老技艺，如图所示，关于鸬鹚捕鱼的场景，下列说法正确的是（　　）

A．渔船所受浮力始终大于它的总重力
B．鸬鹚全部下水后，渔船所受的浮力不变
C．鸬鹚全部上船后，渔船排开水的重力变大
D．鸬鹚全部下水后，渔船底部受到水的压强变大

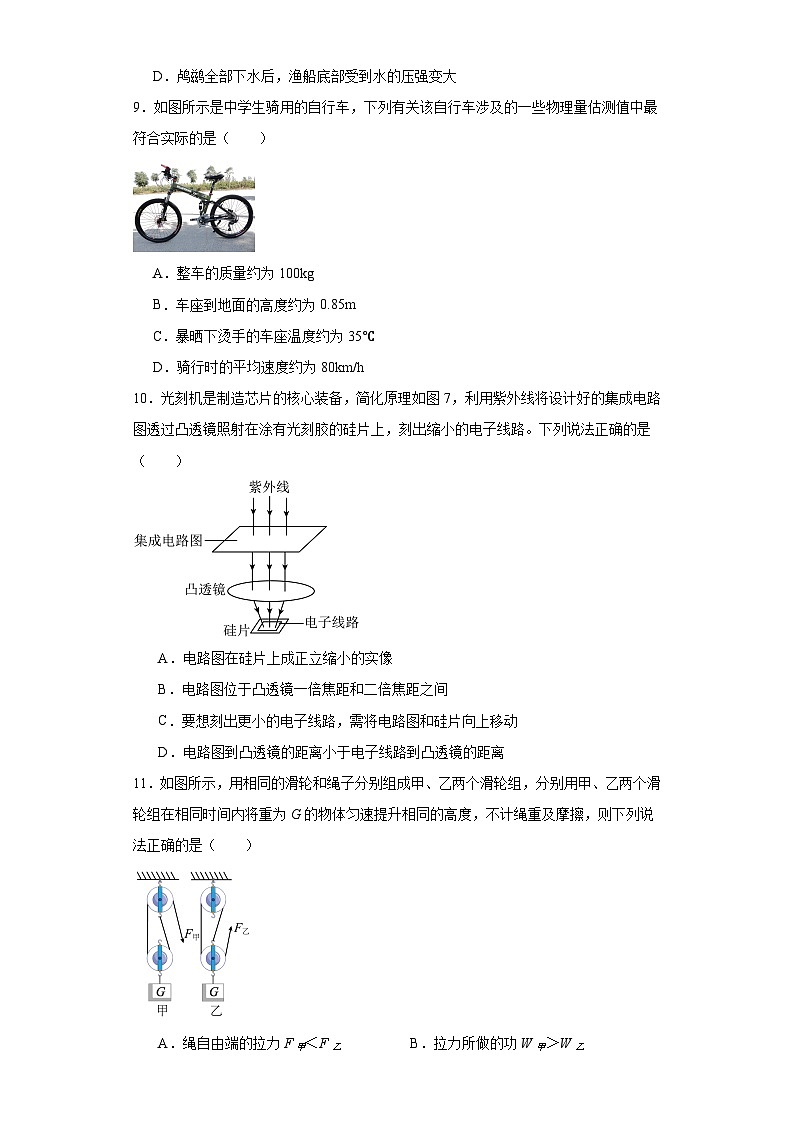

9．如图所示是中学生骑用的自行车，下列有关该自行车涉及的一些物理量估测值中最符合实际的是（　　）

A．整车的质量约为100kg
B．车座到地面的高度约为0.85m
C．暴晒下烫手的车座温度约为35℃
D．骑行时的平均速度约为80km/h
10．光刻机是制造芯片的核心装备，简化原理如图7，利用紫外线将设计好的集成电路图透过凸透镜照射在涂有光刻胶的硅片上，刻出缩小的电子线路。下列说法正确的是（　　）

A．电路图在硅片上成正立缩小的实像
B．电路图位于凸透镜一倍焦距和二倍焦距之间
C．要想刻出更小的电子线路，需将电路图和硅片向上移动
D．电路图到凸透镜的距离小于电子线路到凸透镜的距离
11．如图所示，用相同的滑轮和绳子分别组成甲、乙两个滑轮组，分别用甲、乙两个滑轮组在相同时间内将重为G的物体匀速提升相同的高度，不计绳重及摩擦，则下列说法正确的是（　　）

A．绳自由端的拉力F甲＜F乙 B．拉力所做的功W甲＞W乙
C．拉力的功率P甲＞P乙 D．滑轮组的机械效率η甲＝η乙
12．动车即将进站时关闭电源，在继续行驶的过程中，可带动电机逆向发电，同时储存电能。如图所示，下列实验装置中能说明发电机原理的是（　　）
A． B．
C． D．
13．现在许多城市都设有节水型的环保公厕。当有人进入公厕关门后开关S1闭合，指示灯亮提示有人；当手靠近水龙头时，感应开关S2闭合，电磁阀门线圈通电控制水龙头出水。当人开门时S1断开，指示灯熄灭，同时水龙头也无法使用。如图中能实现以上功能的电路是
A． B．
C． D．
14．如图所示，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，电流表和电压表示数都变小。电路出现故障的原因可能是（　　）

A．L1灯丝烧断 B．L2灯丝烧断 C．导线b开路 D．导线d开路

二、填空题
15．2023年央视春晚中乐曲《百鸟归巢》，曲中用洞箫以花舌吹法模拟鸟啼声，“鸟啼声”是由箫内空气 而产生的；观众能够分辨出多种不同的乐器，是依据乐音的 特性。
16．频频发生高空抛物坠物致人伤亡事件严重危害人民群众生命财产安全，原因是物体所处的高度越高，物体所具有的重力势能越 （选填“大”或“小”），当高处的物体坠落时，因重力势能转化为 能，从而带来安全隐患。
17．如图是实心球离开手后在空中的运动轨迹（不考虑空气阻力的影响），实心球离开手后能继续向前运动是由于 。当实心球运动到最高点Q时，所受的外力全部消失，实心球将 （选填“静止”、“沿a方向运动”、“沿b方向运动”或“沿c方向运动”）。

18．如图甲所示，在水平地面上的物体在水平推力F的作用下做直线运动。当水平推力为F1时，物体运动的路程与时间关系如图乙所示，此时物体运动的速度为 m/s；当水平推力为F2时，物体运动的速度与时间关系如图丙所示，则F1 F2（选填“＞”、“＜”或“＝”）。

19．如图甲，小明在吹气球时，被吹大了的气球没能用手握住，呼啸着飞了出去，若他及时捡拾起气球，将会感觉到它喷气的嘴部温度和原来相比 （选填“变高”、“变低”或“没有变化”），发生的能量转化与图 所示冲程是一致的（选填“乙”“丙”）。

20．如图所示，两个完全相同容器放在水平桌面上，将长方体物块A、B放在甲乙两种液体中且两液面相平，物块A浸入液体的深度相同，则物块A受到的浮力F甲 F乙；容器底部受到液体的压强p甲 p乙。


三、作图题
21．请在图中画出反射光线并标出反射角的大小。

22．如图所示的是攀岩运动员悬停在空中的情景。请画出运动员所受力的示意图（其中O为重心）。
( )


四、简答题
23．只要留心观察，生活处处有物理。如天太热时小明把家里门窗打开通风，发现有一阵风吹过后，问：

（1）觉得凉快，这是为什么？
（2）屋内开着的门会自动关上，如图所示。请你用物理知识解释这现象。

五、填空题
24．课余时间，小明用气球进行实验：

（1）如图（a）所示，用丝绸摩擦气球后，发现气球温度升高了，则气球的内能 ，这个过程中，他是通过 方式改变气球的内能；
（2）如图（b）所示，将两只用丝绸摩擦过的气球悬挂起来并相互靠近，发现两只气球会相互 ，这是因为两只气球在摩擦后带上了 电荷。

六、实验题
25．为了探究“平面镜成像的特点”，小攀和同学们准备了带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B等实验器材，如图所示。

（1）实验中用两支外形相同的蜡烛A、B，目的是为了探究像与物的 关系；
（2）改变蜡烛A的位置，进行三次实验。用直线将物和像的位置连接起来，如图乙所示，发现物和像的连线与镜面 ，用刻度尺测得像和物到镜面的距离相等；
（3）如果只将玻璃板竖直向上提升5cm，那么蜡烛在玻璃板中的像 （选填字母序号）；
A．向下移动5cm       B．位置不变        C．向上移动5cm       D．向前移动5cm
26．为研究液体内部压强特点，如图甲所示，小华将透明塑料瓶底部剪去，蒙上橡皮膜并扎紧。

（1）将瓶压入水中，橡皮膜向内凹，如图乙所示，说明液体内部存在 ；将瓶向下压，橡皮膜内凹的程度变大，说明液体内部压强与液体的 有关；
（2）接着将某液体缓慢倒入瓶中，当内外液面相平时，橡皮膜仍向内凹，如图丙所示， 说明倒入液体的密度 （选填“大于”“等于”或“小于”）水的密度；
（3）将甲图中装置倒置，然后在瓶口紧密连接一根无色透明胶管，并灌注红墨水，如图丁所示。使胶管内液面高于橡皮膜，将塑料瓶蒙橡皮膜的一端朝各个方向放置， 橡皮膜都向外凸，说明液体内部向各个方向都有 ；
（4）使装置保持丁图所示位置不变，在橡皮膜上戳个洞，会有部分液体从洞口流出，最后 稳定时，塑料瓶和胶管里的液面相平，此时塑料瓶与胶管构成一个 。
27．如图甲所示是小明“探究冰的熔化特点”的实验装置。

（1）实验时某时刻温度计的示数如图乙所示，此时该物质的温度是 ℃；
（2）冰的熔化图像如图丙所示，由图像发现冰熔化过程温度 ，可知冰是晶体；
（3）若冰全部熔化成水后继续用酒精灯不断地加热，试管中的水最终 沸腾；
（4）在图丙中 0~5 min 与 15~25 min 图线的倾斜程度不同，这是因为 。
28．在“探究杠杆的平衡条件”实验中：

（1）实验前，杠杆静止在图甲所示的位置，此时杠杆 （选填“平衡”或“不平衡”）；为了使杠杆在水平位置平衡，应将杠杆平衡螺母向 调节；
（2） 图乙中，在A点挂3个钩码，要使杠杆在水平位置平衡，应在B点挂 个相同的钩码；杠杆平衡后，在A、B 两点下方同时附加一个相同的钩码，则杠杆 （选填“左端下沉”、“右端下沉”或“仍保持原状”）；
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在C点竖直向上拉杠杆，使杠杆在水平位置平衡；当弹簧测力计从图丙位置转到图丁位置时，其示数会 （选填“变大”、“不变”或 “变小”）。
29．小厦在“探究通过导体中的电流与电阻的关系”实验中，所用电源电压恒为10V，所选定值电阻的阻值分别为20Ω、30Ω、40Ω、45Ω、50Ω。
（1）请用笔画线代替导线将实物图（图甲）补充完整。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）；
（2）连接电路时，开关应 ，滑动变阻器的滑片应置于图中最 端；
（3）闭合开关，电流表、电压表都无示数，调节滑动变阻器，两表示数均无变化；经检查电源、导线和开关都无问题。其原因可能是 ；

（4）排除故障后，先接入20Ω的电阻，调节滑动变阻器的滑片至某一位置时，观察到电表指针位置如图乙，电流表示数为 A；保持滑片位置不变，断开开关，用45Ω的电阻代替20Ω的电阻，然后闭合开关，前后两次滑动变阻器的功率变化了 W，为控制定值电阻两端电压不变，应将滑动变阻器的阻值调为 Ω；
（5）将剩下的3个定值电阻分别接入电路中，进行实验并记录数据，在坐标系中描点并作出了图线，如图丙所示，分析图像可以得出结论：电压一定时， 。
（6）要完成本次实验，滑动变阻器至少 Ω。

七、计算题
30．如图所示的无人机在航拍、救灾等多个领域发挥着重要作用。某款无人机质量是1.5kg，在某次航拍过程中以6m/s速度匀速竖直上升至300m高空，工作电流为10A，工作电压15V，求该无人机上升过程中：
（1）克服重力做的功大小；
（2）该无人机匀速竖直上升至300 m高空所需时间；
（3）消耗的电能；
（4）电源的工作效率。

31．如图所示，某品牌的家用厨宝（小体积快速电热水器）的额定功率为2000 W，其正常工作时，把厨宝内质量为5 kg、初温为20 ℃的水加热到60 ℃，已知。求：
（1）水吸收的热量；
（2）若不计热损失，电热水器的正常工作时间；
（3））若不计热损失，改用天然气加热，需天然气多少立方米。（）

32．一力敏电阻通过轻质细杆与圆柱形物体A连接，力敏电阻所在电路图如图甲虚线框所示，其中电源电压为10V。R2为定值电阻。研究所得力敏电阻R1的阻值与所受力大小之间的关系如图乙所示。现将物体A缓慢放入高15cm，底面积为40cm2的圆柱形容器中，容器内装有深度为9cm的水。还未进入水中时，电流表示数I0＝0.2A。当物体A一半体积浸入液体中时，电流为I1＝0.4A。在物体缓慢下降到完全浸没过程中，发现电流先增大后减小，且此过程中电流表最大示数为I2＝0.5A（整个过程水未溢出，细杆足够长，g取10N／kg）。求：
（1）未放入物体时，水对容器底的压强：
（2）R2的阻值：
（3）物体A的密度。


参考答案：
1．B
【详解】电磁波是由变化电磁场产生的，电磁波有：无线电波、红外线、可见光、紫外线、伦琴射线、γ射线。题干中的“天眼”是通过电磁波来接收信息的，电磁波的传播不需要介质。
故选B。
2．B
【详解】井之所以大风前在“我家院里”，而大风后，之所以看到“井”会被“吹到篱笆外去”，井相对于篱笆来说位置发生了变化，说明说这句话和相信这句话的人是以篱笆为参照物的，故ACD不符合题意，B符合题意。
故选B。
3．B
【详解】A．利用的是光的直线传播的原理，故A不符合题意；
B．利用的是光通过凸透镜折射后，对光有汇聚作用的原理，故B符合题意；
C．利用的是光的直线传播的原理，故C不符合题意；
D．利用的是光的反射原理，故D不符合题意。
故选B。
4．C
【详解】两滴水珠之所以会合成一滴是因为当分子相互靠近时分子间存在着相互的吸引力，将两滴水珠合成了一滴。
故选C。
5．C
【详解】霜是固态小冰晶，是空气中的水蒸气放热凝华形成的。
故选C。
6．B
【详解】A．为了防止触电，更换电灯时应断开开关，故A不符合题意；
B．电脑、电视机待机时会消耗电能，因此为了节约用电，在不使用时应切断电源，故B符合题意；
C．电灯开关应接在火线和灯泡之间，故C不符合题意；
D．家庭电路的各用电器之间是并联的，在功率较小的电插座上，插入多个大功率用电器，会造成干路电流过大，容易引发火灾，故D不符合题意。
故选B。
7．D
【详解】ABC．能够源源不断的从自然界获得的能源是可再生能源，无法在短期内再生的能源是不可再生能源。风能、水能、太阳能都能源源不断从自然界获得，因此风力发电站、三峡水电站、敦煌光热电站都是利用可再生能源发电的，故ABC不符合题意；
D．核能不能从自然界源源不断获得，也不能重复利用，是不可再生能源，故大亚湾核电站是利用不可再生能源发电的，故D符合题意。
故选D。
8．C
【详解】A．渔船在水中漂浮，受到的浮力等于自身的重力，故A错误；
B．鸬鹚全部下水后，船仍然漂浮，船的总重减小，由漂浮条件F浮＝G物可知，船受到的浮力减小，故B错误；
C．鸬鹚全部上船后，渔船的重力变大，渔船漂浮，受到的浮力等于自身的重力，所以浮力变大，根据阿基米德原理可知，渔船排开水的重力变大，故C正确；
D．鸬鹚全部下水后，由阿基米德原理F浮＝ρ水gV排可知，水的密度不变，浮力减小，排开水的体积减小，所以小船上浮一些，船底的深度变小，根据p＝ρgh可知，船底受到的压强变小，故D错误。
故选C。
9．B
【详解】A．自行车整车的质量约为10kg，故A不符合题意；
B．中学生的正常身高约1.70cm，车座到地面的高度约为中学生身高的一半，大约为0.85m，故B符合题意；
C．人的正常体温约37℃，暴晒下烫手的车座温度约超过体温，约为45℃，故C不符合题意；
D．骑行时的平均速度约为
v=5m/s=18km/h
故D不符合题意。
故选B。
10．C
【详解】A．由图可知，硅片相当于光屏，集成电路图透过凸透镜后，硅片上的像缩小，根据凸透镜成像规律可知，电路图在硅片上成倒立缩小的实像，故A错误；
B．电路图在硅片上成倒立缩小的实像，根据凸透镜成像规律可知，此时物距大于像距，物距大于2倍焦距，即电路图位于凸透镜2倍焦距之外，故B错误；
C．要想使硅片上的像变小，根据凸透镜成实像时，物远像近像变小可知，应增大物距，减小像距，因此应将电路图和硅片向上移动，故C正确；
D．根据凸透镜成像规律，成倒立缩小实像时，物距大于像距，因此电路图到凸透镜的距离大于电子线路到凸透镜的距离，故D错误。
故选C。
11．D
【详解】A．甲滑轮组有两段绳子承担物重，乙滑轮组有三段绳子承担物重，不计绳重及摩擦，则甲滑轮组绳子自由端的拉力

乙滑轮组绳子自由端的拉力

故
F甲＞F乙
故A错误；
B．因忽略绳重与摩擦时，克服物体重力做的功为有用功，且两滑轮组将物体提升相同高度，由W有=Gh可知，两滑轮组做的有用功相等。利用相同的滑轮和绳子、提升相同的高度，做额外功相同；而总功等于有用功加上额外功，可知利用滑轮组做的总功相同，则两滑轮组拉力做的总功相等，即
W甲=W乙
故B错误；
C．两滑轮组拉力所做的功相同，做功时间相同，所以两个滑轮组拉力的功率相同，即
P甲=P乙
故C错误；
D．两滑轮组做的有用功即为克服物重所做的功，因此有用功相同、总功相同，故两滑轮组的机械效率相同，即
η甲＝η乙
故D正确。
故选D。
12．B
【详解】动车到站前先停止供电，由于惯性，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线运动，进而产生感应电流，即在该过程中消耗机械能，产生电能，故是将机械能转化为电能的过程，因此该过程与发电机的原理相同。
A．图中是奥斯特实验，说明通电导线周围有磁场，故A不符合题意；
B．图中是电磁感应实验装置，当导体做切割磁感线运动时，会产生感应电流，故B符合题意；
C．图中实验是研究通电导线在磁场中受力的作用的装置，故C不符合题意；
D．图中实验是探究电磁铁磁性强弱与线圈匝数关系的实验装置，故D不符合题意。
故选B。
13．C
【分析】有人进入公厕关门后开关S1闭合，指示灯亮，用水时，感应开关S2闭合，当人开门时S1断开，指示灯熄灭，同时水龙头也无法使用，说明关S1同时控制指示灯和水龙头，S2只控制水龙头，所以指示灯和水龙头并联，S2与水龙头在一条支路上，S1应该在路上。
【详解】A．由图可知，当有人进入公厕关门后开关S1闭合，电路没有形成闭合的回路，指示灯不会亮，故A项不符合题意；
B．当人开门时S1断开，指示灯熄灭，但是此时当手靠近水龙头时， S2闭合，水龙头可以出水，故B项不符合题意；
C．当有人进入公厕关门后开关S1闭合，指示灯亮，S2闭合时水龙头可以出水，当人开门时S1断开，指示灯熄灭，同时水龙头也不能使用，故C项符合题意；
D．当有人开门时，电磁阀门线圈仍然能使用，灯泡也能发光，故D项不符合题意；
【点睛】根据用电器是否会相互影响、以及开关的控制去判断电路串联还是并联。
14．C
【详解】由实物图可知，两灯泡并联，电流表测干路电流，电压表测电源电压。
A．若L1灯丝烧断，则仅L2接入电路，电压表仍测电源电压，电压表示数不变，故A不符合题意；
B．若L2灯丝烧断，则仅L1接入电路，电压表仍测电源电压，电压表示数不变，故B不符合题意；
C．若导线b开路，则仅L2接入电路，电压表没有接入电路，电压示数为0，支路减少，则电路总电流减小，则电流表示数变小，故C符合题意；
D．若导线d开路，两灯泡仍并联接入电路，但电压表没有接入电路，电压示数为0，两灯仍正常工作，则电路总电流不变，则电流表示数不变，故D不符合题意。
故选C。
15． 振动 音色
【详解】[1]根据声音的产生的条件可知，“鸟啼声”是由箫内空气振动产生的。
[2]不同发声体的材料和结构不同，发出声音的音色不同，多种乐器合奏时，听众能够分辨出不同的乐器在演奏依据的是音色。
16． 大 动
【详解】[1]重力势能大小与物体的质量及高度有关，质量不变时，物体所处的高度越高，具有的重力势能越大。
[2] 当高处的物体坠落时，质量不变，高度减小，重力势能减小；速度增大，动能增大，所以这个过程中物体的重力势能转化为动能。
17． 惯性 沿a方向运动
【详解】[1][2]实心球被抛出后，由于惯性要保持原来的运动状态继续向前运动；此时实心球主要受到重力作用，重力改变小球的运动状态，所以实心球在上升过程中，速度不断减小，当实心球运动到最高点Q时，在竖直方向上速度为零，但由于惯性，在水平方向仍然运动，若此时所受的外力全部消失，由牛顿第一运动定律知，实心球将沿水平方向做匀速直线运动，即沿a方向运动。
18． 3 =
【详解】[1]由图像乙可知，物体做匀速直线运动，速度大小为

[2]由图像丙可知，物体的速度保持不变，即物体做匀速直线运动，速度大小为；因为两次都是匀速直线运动，根据二力平衡条件可知，推力都等于摩擦力，物体对地面的压力不变，接触面的粗糙程度不变，则物体受到的摩擦力不变，故受到的水平推力为。
19． 变低 丙
【详解】[1]气球飞出去的过程内能转化为机械能，内能减小，温度降低。
[2]气球飞出去的过程内能转化为机械能，图丙是做功冲程，能量转化也是是内能转化为机械能。
20． 大于/> 大于/>
【详解】[1]先采用整体法进行分析，将A、B看成一个整体，则左右两边物体都处于漂浮状态，所以它们受到的浮力等于它们的重力，即两边所受浮力相等，再根据浮力公式F浮=ρ液gV排可知，在浮力一定时，排开液体的体积越大，对应液体的密度越小，而右边物体排开液体的体积大，所以ρ甲>ρ乙。再单独对A进行分析，左右两图中物体A排开液体的体积相同，而ρ甲>ρ乙，所以根据浮力公式F浮=ρ液gV排可知，F甲>F乙。
[2]根据液体压强公式p=ρ液gh可知，在深度相同的情况下，液体密度越大，液体所受压强越大，而ρ甲>ρ乙，所以p甲>p乙。
21．
【详解】入射光线与法线的夹角是入射角，反射光线与法线的夹角是反射角。入射光线与反射光线关于法线对称，入射角等于反射角。由图可知，入射光线与水平面的夹角为60°，因此入射角等于30°，反射角也为30°。如下图所示：

22．
【分析】能否正确分析人在竖直方向上的受力情况，是本题的解题关键所在。
【详解】攀岩运动员悬停在空中，运动员受到竖直向下的重力G、竖直向上拉力F的作用，作用点在重心，且二力的大小相等，如图所示：

23．（1）见解析
（2）见解析
【详解】（1）天太热时把家里门窗打开通风，有一阵风吹过后，会加快身体表面汗水的蒸发，而蒸发需要从人体吸热，故而会发现有一阵风吹过后，会觉得凉快。
（2）一阵风吹过后，屋内开着的门会自动关上，这是因为门前面有风吹过，空气流速快、压强小，而门后面没有风，空气流速慢、压强大，所以门后面的压强大于门前面的压强，故而产生压力差，使门关上。
24． 增加 做功 相斥 同种
【详解】（1）[1][2]用丝绸摩擦气球，需要克服摩擦做功，气球的内能增大，温度升高。这是通过做功的方式改变内能。
（2）[3][4]两只用丝绸摩擦过的气球带上了同种电荷，而同种电荷相互排斥，于是两个气球靠近会相互排斥。
25． 大小 垂直 B
【详解】（1）[1]实验中用两支外形相同的蜡烛A、B，当B与A的像重合时，则说明像与物大小相等，故目的是为了探究像与物的大小关系。
（2）[2]如图乙所示，三次实验中，物和像的连线与镜面垂直，且像与物到镜面的距离相等。
（3）[3]平面镜成的像与物关于镜面对称，如果只将玻璃板竖直向上提升5cm，对称关系不会变，因此像的位置不变。
26． 压强 深度 小于 压强 连通器
【详解】（1）[1]将瓶压入水中，橡皮膜受到水对其的压力，因此向内凹，说明液体内部存在压强。
[2] 将瓶向下压，深度增加，橡皮膜凹陷程度变大，说明液体内部压强与液体的深度有关。
（2）[3]由可知，深度相同时，液体密度越大，压强越大，橡皮膜向内凹，说明向上的水的压强较大，因此倒入液体的密度小于水的密度。
（3）[4]液体的压强是通过橡皮膜的凹陷程度表现出来的，将塑料瓶蒙橡皮膜的一端朝各个方向放置， 橡皮膜都向外凸，说明液体内部向各个方向都有压强。
（4）[5] 使装置保持丁图所示位置不变，在橡皮膜上戳个洞，这样塑料瓶与胶管构成上端开口，底部连通的连通器。
27． 5 不变 不会 水和冰的比热容不同。
【详解】（1）[1]由图乙知，温度计的分度值为1摄氏度，液柱在0摄氏度之上，为零上，示数为5摄氏度，此时物质的温度为5摄氏度。
（2）[2]由图丙知，冰从第5min开始熔化，第15min熔化完成，冰熔化过程温度保持不变，是晶体。
（3）[3]冰熔化后，不断加热，试管中的水最终不会沸腾，因为烧杯中的水沸腾后，温度保持不变，试管中的水温度升高到沸点温度，与烧杯中的水温度相同，不能继续吸热，所以不能沸腾。
（4）[4]图丙中，0~5min，是冰，15~25min冰完全熔化，变成水，水和冰的比热容不同，温度升高相同时，吸收的热量不同，所用时间不同，所以两段图线的倾斜度不同。
28． 平衡 右 4 左端下沉 变大
【详解】（1）[1]杠杆处于静止或匀速转动状态，都是平衡状态，所以图甲中，杠杆静止，是平衡状态。
[2]图甲中，杠杆左端下沉，应向右调节平衡螺母，才能让杠杆在水平位置平衡。
（2）[3]图乙中，设每个钩码的重力为G，杠杆每小格的长度为L，据杠杆平衡条件有
3G×4L=nG×3L
解得n=4，所以在B点处挂4个相同的钩码。
[4]在A、B两点同时加一个相同的钩码，则
4G×4L>4G×3L
所以左端下沉。
（3）[5]A点的钩码个数不变，则对杠杆的力及力臂不变，改用弹簧测力计在C点由丙图到丁图位置，测力计对杠杆的力对应的力臂变小，据杠杆平衡条件知，对应的力变大，即测力计的示数变大。
29．    断开 右 滑动变阻器断路 0.4 0.6 11.25 导体的电流与电阻成反比 200
【详解】（1）[1] 当滑片向右移动时，滑动变阻器接入电路的阻值变大，根据滑动变阻器一上一下的连接原则，应当将左下方接线柱接入电路，如图所示：

（2）[2][3]为了保护电路，连接电路时，开关应断开，且滑动变阻器滑片应滑至阻值最大处，即最右端。
（3）[4] 闭合开关，电流表、电压表都无示数，调节滑动变阻器，电流表无变化，说明电路存在断路，电压表无示数，经检查电源、导线和开关都无问题，说明可能是滑动变阻器断路。
（4）[5][6]图乙中，电流表使用的小量程，分度值为0.02A，示数为0.4A。此时定值电阻两端电压为

滑动变阻器两端电压

滑动变阻器连入电路的电阻为

此时滑动变阻器的功率为

保持滑片位置不变，断开开关，用45Ω的电阻代替20Ω的电阻，此时电路中电流为

此时滑动变阻器的电功率为

前后两次滑动变阻器的功率变化了

[7]为控制定值电阻两端的电压为8V不变，滑动变阻器两端的电压仍为2V，则电路中电流为

滑动变阻器接入电路的电阻为

（5）[8]由图丙可知，在电压一定时，导体中的电流与导体电阻的倒数成正比，因此进一步得出结论，在电压一定时，导体中的电流与导体的电阻成反比。
（6）[9]定值电阻最大为50Ω，根据串联电路电压特点及分压原理可得

即

解得。因此要完成本次实验，滑动变阻器至少200Ω。
30．（1）4500J；（2）；（3）7500J；（4）
【详解】解：（1）无人机克服重力做的功
W=Gh=1.5kg×10N/kg×300m=4500J
（2）无人机匀速竖直上升至300 m高空所需时间

（3）无人机上升过程中消耗的电能
W电=UIt=15V×10A×50s=7500J
（4）电源的工作效率

答：（1）克服重力做的功为4500J；
（2）该无人机匀速竖直上升至300 m高空所需时间为50s；
（3）消耗的电能为7500J；
（4）电源的工作效率为60%。
31．（1）J；（2）7min；（3）
【详解】解：（1）水吸收的热量

（2）不计热损失，电热水器消耗的电能W=Q吸=8.4×105J，正常工作的时间

（3）不计热损失，天然气放出的热量等于水吸收的热量，需要的天然气的体积

答：（1）水吸收的热量为；
（2）若不计热损失，电热水器的正常工作时间7min；
（3）若不计热损失，以改用天然气加热，需要天然气。
32．（1）900Pa；（2）10Ω；（3）0.6×103kg/m3
【详解】解：（1）未放入物体时，水深为9cm，水对容器底的压强为

（2）由电流先增大后减小可知，当时，杆子受到的力，此时电流最大，由乙图可知，此时，R2的阻值为

（3）还未进入水中时，A的重力等于杆子的受到的力，此时I0＝0.2A，此时R1的阻值为

由图乙可知，此时A的重力为

当I1＝0.4A时，此时R1的阻值为

由图乙可知，此时杆子受到的力为

若此时杆给的力为向下的压力，则物体的重力和压力的大小等于浮力，即

则A的体积为

物体和水的总体积为

依题意

因为，所以A的体积不为。
若此时杆给的力为向上的压力，则物体的重力等于压力和浮力的和，即

则A的体积为

物体和水的总体积为

依题意，因为，所以A的体积为

物体A的密度为

答：（1）未放入物体时，水对容器底的压强为900Pa；
（2）R2的阻值为10Ω：
（3）物体A的密度为0.6×103kg/m3。
