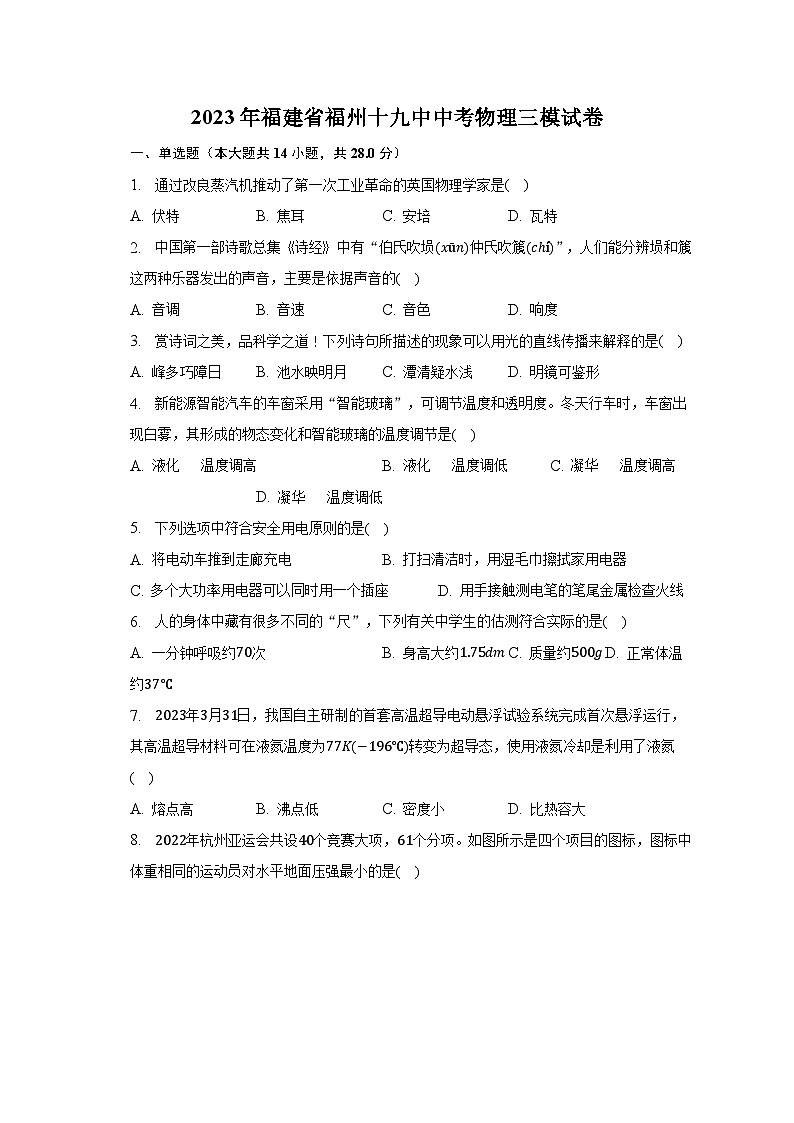

2023年福建省福州十九中中考物理三模试卷
一、单选题（本大题共14小题，共28.0分）
1. 通过改良蒸汽机推动了第一次工业革命的英国物理学家是(    )
A. 伏特 B. 焦耳 C. 安培 D. 瓦特
2. 中国第一部诗歌总集《诗经》中有“伯氏吹埙(xūn)仲氏吹篪(chí)”，人们能分辨埙和篪这两种乐器发出的声音，主要是依据声音的(    )
A. 音调 B. 音速 C. 音色 D. 响度
3. 赏诗词之美，品科学之道！下列诗句所描述的现象可以用光的直线传播来解释的是(    )
A. 峰多巧障日 B. 池水映明月 C. 潭清疑水浅 D. 明镜可鉴形
4. 新能源智能汽车的车窗采用“智能玻璃”，可调节温度和透明度。冬天行车时，车窗出现白雾，其形成的物态变化和智能玻璃的温度调节是(    )
A. 液化      温度调高 B. 液化      温度调低 C. 凝华      温度调高 D. 凝华      温度调低
5. 下列选项中符合安全用电原则的是(    )
A. 将电动车推到走廊充电 B. 打扫清洁时，用湿毛巾擦拭家用电器
C. 多个大功率用电器可以同时用一个插座 D. 用手接触测电笔的笔尾金属检查火线
6. 人的身体中藏有很多不同的“尺”，下列有关中学生的估测符合实际的是(    )
A. 一分钟呼吸约70次 B. 身高大约1.75dm C. 质量约500g D. 正常体温约37℃
7. 2023年3月31日，我国自主研制的首套高温超导电动悬浮试验系统完成首次悬浮运行，其高温超导材料可在液氮温度为77K(−196℃)转变为超导态，使用液氮冷却是利用了液氮(    )
A. 熔点高 B. 沸点低 C. 密度小 D. 比热容大

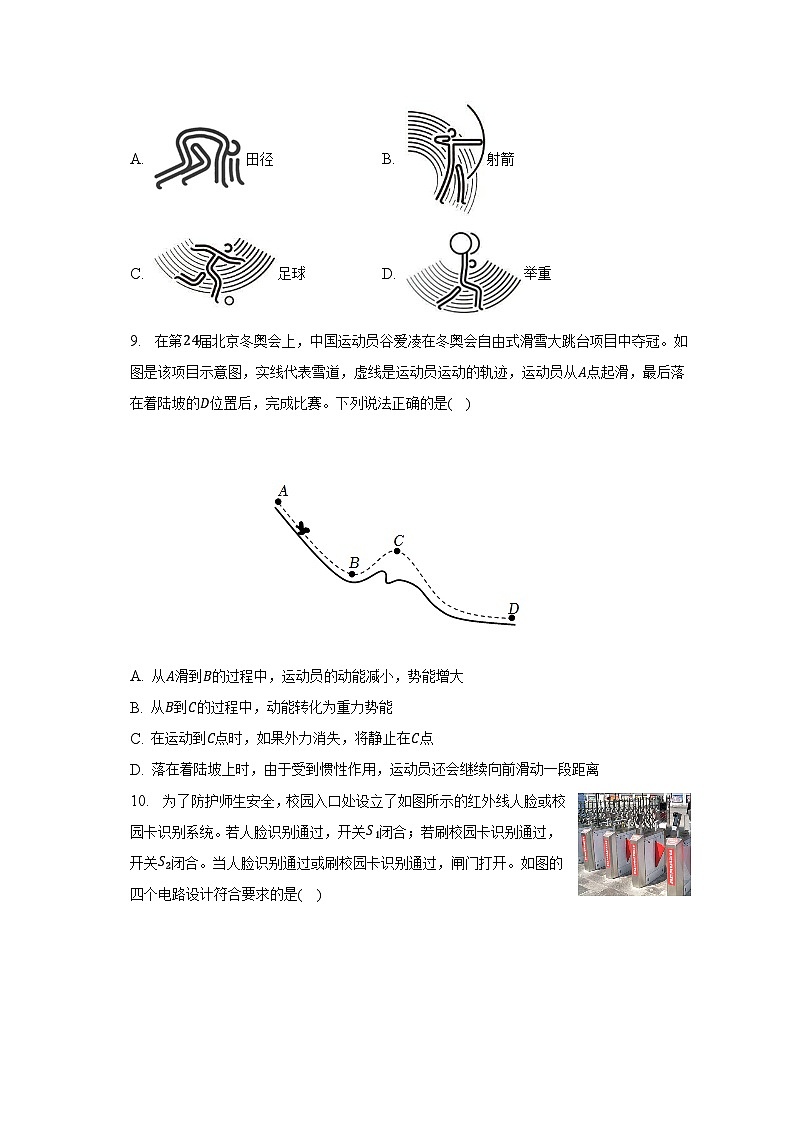

8. 2022年杭州亚运会共设40个竞赛大项，61个分项。如图所示是四个项目的图标，图标中体重相同的运动员对水平地面压强最小的是(    )
A. 田径 B. 射箭
C. 足球 D. 举重
9. 在第24届北京冬奥会上，中国运动员谷爱凌在冬奥会自由式滑雪大跳台项目中夺冠。如图是该项目示意图，实线代表雪道，虚线是运动员运动的轨迹，运动员从A点起滑，最后落在着陆坡的D位置后，完成比赛。下列说法正确的是(    )



A. 从A滑到B的过程中，运动员的动能减小，势能增大
B. 从B到C的过程中，动能转化为重力势能
C. 在运动到C点时，如果外力消失，将静止在C点
D. 落在着陆坡上时，由于受到惯性作用，运动员还会继续向前滑动一段距离

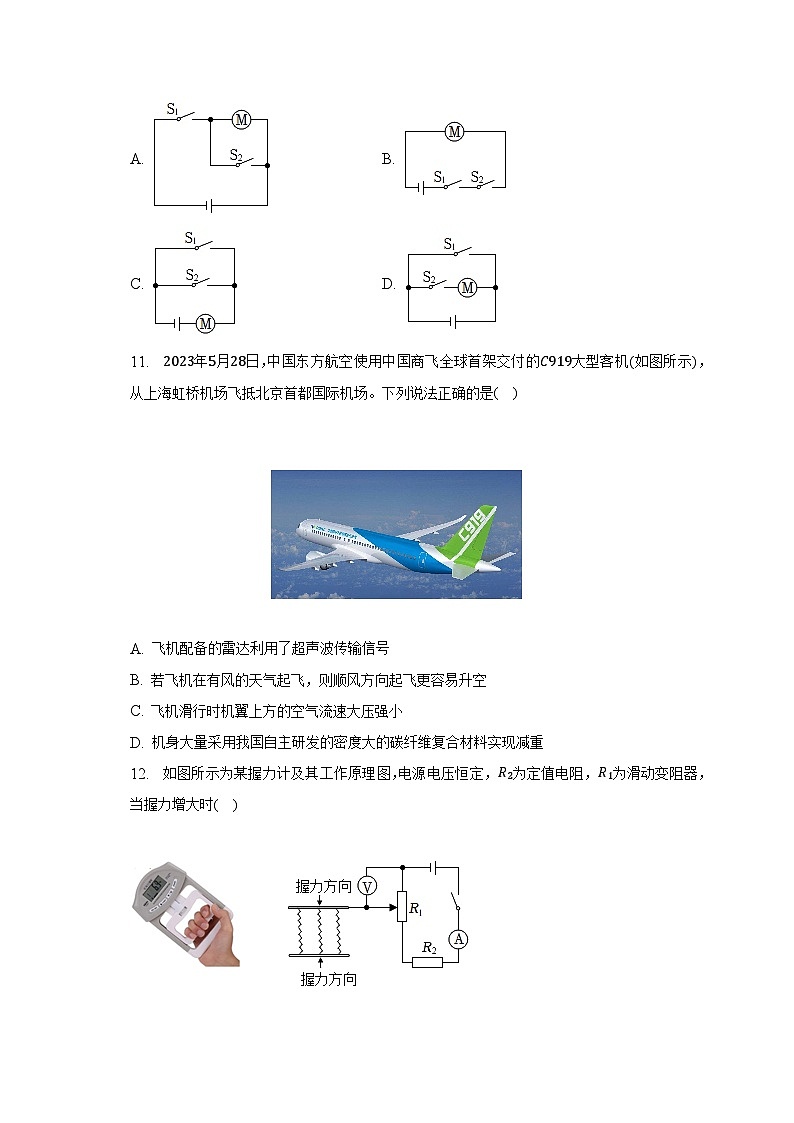

10. 为了防护师生安全，校园入口处设立了如图所示的红外线人脸或校园卡识别系统。若人脸识别通过，开关S1闭合；若刷校园卡识别通过，开关S2闭合。当人脸识别通过或刷校园卡识别通过，闸门打开。如图的四个电路设计符合要求的是(    )


A. B.
C. D.
11. 2023年5月28日，中国东方航空使用中国商飞全球首架交付的C919大型客机(如图所示)，从上海虹桥机场飞抵北京首都国际机场。下列说法正确的是(    )



A. 飞机配备的雷达利用了超声波传输信号
B. 若飞机在有风的天气起飞，则顺风方向起飞更容易升空
C. 飞机滑行时机翼上方的空气流速大压强小
D. 机身大量采用我国自主研发的密度大的碳纤维复合材料实现减重
12. 如图所示为某握力计及其工作原理图，电源电压恒定，R2为定值电阻，R1为滑动变阻器，当握力增大时(    )


A. 电流表的示数增大 B. 电压表的示数增大
C. 定值电阻R2的功率增大 D. 电路消耗的总功率增大
13. 利用电源、开关、导线、金属极板、小灯泡、一杯浓度较低的NaCl溶液可以组成如图所示电路，闭合开关后小灯泡发光。则(    )
A. NaCl溶液中的Na+自右向左定向移动
B. Cl−会受到右侧金属极板的吸引力
C. 将两个金属极板靠近，灯泡会变亮
D. 电压表测量的是电源和小灯泡两端的电压


14. 如图所示，足够高的容器内部底面积为200cm2，轻质弹簧(不计质量与体积)的下端固定在容器底部，上端与高为4cm，底面积为100cm2的长方体A连接，已知弹簧受到的拉力每增加0.1N，弹簧长度就伸长0.1cm。现向容器内注水，当水的深度为20cm时，弹簧长度恰好为原长，此时物体A有14的体积露出水面，则(    )
A. 物体A的密度为0.25g/cm3
B. 水对容器底部的压力20N
C. 若向容器中缓慢加水直到A浸没水中，则弹簧对A 的拉力4N
D. 若向容器中缓慢加水直到A刚浸没水中，水对容器底部的压强增加200Pa
二、填空题（本大题共6小题，共12.0分）
15. 2022年11月29日，“中国传统制茶技艺及其相关习俗”申遗成功，如图是手工制茶的工序之一晒青。晒青的过程通过______ 改变茶叶内能；在制茶的过程中可以闻到茶叶的清香，说明了分子在永不停息做______ 运动。


16. 2023年5月30日，“神舟十六号”载人飞船由“长征二号F”遥十六运载火箭发射升空，中国首位载荷专家进入太空。火箭发射时向下喷出高温高压燃气，利用力的作用是______ ，火箭获得向上的推力。船箭分离后飞船快速交会对接于“天和”核心舱，空间站形成“三舱三船”构型，如图所示，以空间站为参照物，“神舟十六号”飞船是______ 。
17. 2023年4月12日，我国“人造太阳”创造新的世界纪录，实现了高功率稳定的403秒稳态长脉冲高约束模等离子体运行。太阳能属于______ (选填“可再生”或“不可再生”)能源；“人造太阳”利用核聚变获取太阳能，氢原子核的核外电子之间由于带有______ (选填“同种”或“异种”)电荷存在很强的静电排斥力，在高温高压下，克服排斥力而聚合成质量较大的原子核释放出能量。
18. 如图所示，使用滑轮组提升重为400N的物体，每个滑轮重10N、不计绳重和摩擦，将物体匀速提升0.5m，绳子自由端移动的距离为______ m，拉力F大小为______ N。


19. 如图甲所示是某同学设计的模拟电路，可在潮湿的阴雨天开启警示灯，警示灯能随湿度变化而自动调整亮度。闭合开关，线圈的上端为______ 极。R1、R2是两种不同的湿敏电阻，阻值的大小随湿度的变化如图乙所示，模拟电路的湿敏电阻应选择______ 。

20. 如图甲所示电路，电源电压不变，滑动变阻器规格为“50Ω，1.5A”。闭合开关S，调节滑动变阻器的滑片P从最左端移至a位置，灯恰好正常发光，电流表示数与两电压表示数的关系图象如图乙所示。则电源电压为______ V，灯泡消耗的电功率的变化量为______ W。

三、作图题（本大题共2小题，共4.0分）
21. 如图所示，在图中画出汤匙在手指尖上水平静止时，汤匙所受力的示意图。


22. 按家庭电路要求完成作图。

四、实验探究题（本大题共5小题，共30.0分）
23. 如图是“探究光的反射规律”的实验装置：
(1)小华先用加湿器使实验空间充满雾气，可显示出光路，是利用了光照到烟雾上会发生______ ；将平面镜放在一个能转动的水平圆台上，在柱N上固定一红色激光笔，使其发出的光垂直射向平面镜上的O点，其作用是为了显示______ 的位置；
(2)缓缓转动水平圆台，当观察到红色激光束和绿色激光束重合为一条直线时，可判定反射光线、入射光线和法线都在______ 内；
(3)用量角器分别测量入射角和反射角，发现两角相等。小华得出：反射角等于入射角。这一结论可靠吗？______ ，接下来的操作是______ 。

24. 如图甲是小明探究“冰熔化时温度变化规律”的实验装置图，将20g的碎冰块装入试管(实验过程不计质量损失)：

(1)实验装置应选用图甲中的______ ；
(2)实验中某时刻温度计的示数如图乙所示，此时冰的温度是______ ℃；
(3)试管中的冰完全熔化后，若持续加热，绘制出温度随时间变化的图象，如图丙所示。可知该物质熔化和沸腾时温度的特点是______ ；在DE段，试管中的水不能沸腾的原因是______ ；
(4)CD段的水升温过程中，水吸收的热量是______ J。
[c水=4.2×103J/(kg⋅℃)]
25. 如图所示是探究液体内部压强的实验：

(1)如图甲所示，在检查压强计的气密性时，用不同的力按压探头的橡皮膜，发现U形管两侧液面高度差变化始终较______ (选填“大”或“小”)，说明压强计的气密性较差；
(2)当调整好压强计后，将压强计的探头放入液体中，可以通过比较U形管两侧液面______ 来比较液体压强的大小；
(3)调节好压强计后，将探头放入水中，保持探头深度不变，向不同方向旋转探头。发现U形管两侧液面高度差不变，说明同种液体同一深度，各个方向的液体压强______ ；
(4)分析图乙、丙的实验现象，初步得到的结论是：同种液体中，液体压强随深度增加而______ ；
(5)为了研究液体压强与液体密度的关系，小理同学将液体压强计做了如图丁的改进，两探头置于空气中时，U形管两侧液面______ 。再将两探头分别放入A、B两种不同液体中，调节两探头所处深度使U形管两侧液面恰好相平，此时hA>hB，则ρA ______ ρB。
26. 小明想测量矿石的密度，进行了如下操作：

(1)把天平放在水平桌面上，并将游码移到标尺左端的零刻度线处，发现指针位置如图1甲所示，此时应将平衡螺母向______ 调节，使天平平衡；
(2)正确测量，天平重新平衡后，右盘砝码和游码如图1乙所示，矿石的质量是______ g；
(3)矿石放入量筒前后，量筒中水面位置如图丙所示，则矿石的密度为______ kg/m3；
(4)若该矿石吸水，按以上步骤测量出矿石的密度将偏______ (填“大”或“小”)；
(5)小明利用干燥、不吸水的矿石还可测出未知液体的密度，操作如下：
①在圆柱形容器中装入待测液体，如图2甲所示，将平底烧杯放入待测液体中，烧杯静止时容器中液体的深度为H1；
②将矿石放入烧杯中，如图2乙烧杯静止时露出液面的高度为h1，容器中液体的深度为H2；
③将矿石拴在烧杯底部，如图2丙所示，烧杯静止时露出液面的高度为h2。已知矿石的密度为ρ石，圆柱形容器的底面积是烧杯底面积的3倍，则待测液体密度的表达式ρ液= ______ 。(用已知物理量符号表示，烧杯视为上下粗细均匀的容器
)
27. 小华用如图甲所示电路探究“电流与电阻的关系”，电源电压保持6V不变：

(1)请用笔画线代替导线将甲图的电路连接完整，使滑片向右移动时灯泡变亮；连接电路时，开关要______ ；
(2)连接好电路，闭合开关，移动滑片过程中观察到电压表没有示数，电流表有示数，则故障原因可能是______ ；
(3)排除电路故障后继续实验，当用15Ω电阻替换10Ω电阻时，闭合开关前应将滑动变阻器的滑片移到______ 端，闭合开关调节后电流表示数如图乙所示是______ A；
(4)根据实验数据绘制的I−R图象如图丙a所示，为了完成整体实验，滑动变阻器的最大阻值至少为______ Ω；根据图象a可得出实验结论是：______ ；
(5)小明用相同的装置进行实验，并将实验数据也绘制如图丙b所示的图象，发现与小华的图象不一致，请你帮忙分析出现此情况的原因是______ ；
(6)上述实验完成后，他们想测量另一个铭牌模糊不清的定值电阻Rx的阻值，在保证电路安全的情况下，设计了如图丁所示的电路(电源电压恒定但未知，滑动变阻器R最大阻值为R0)，请将他们的实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电流表的示数为I1；
②闭合开关S，将滑动变阻器的滑片移至最右端，读出电流表的示数为I2；
③定值电阻Rx= ______ (用I1、I2和R0表示)。
五、简答题（本大题共1小题，共4.0分）
28. 2023年2月2日是世界湿地日。我国新增18处国际重要湿地，总面积764.7万公顷，占世界第四位。湿地被喻为“地球之肾”具有调节气候的作用，请你用所学的物理知识解释调节气候的主要原因。
六、计算题（本大题共3小题，共22.0分）
29. 2022年12月20日，世界综合技术难度最高、装机规模全球第二大的水电站——白鹤滩水电站最后一台机组投产发电(如图)。白鹤滩所有机组全部投产发电，年均发电量可达6×1010kW⋅h，若火电站达到同样的发电量需要消耗2×107t标准煤。(标准煤的热值q煤=3×107J/kg)求：
(1)这些标准煤完全燃烧释放的热量；
(2)火力发电的效率。
30. 电影《流浪地球2》中拥有四条支腿的步履式挖掘机——徐工ET120，如图所示，又称“钢铁螳螂”，由徐工集团生产，质量达12t，能轻松越过2.5m的垂直障碍，跨越4m壕沟，涉水深度可达2m，能在不同地形环境下进行应急救援，堪比变形金刚的存在。
(1)涉水深度达到2m时，水对挖掘机底部的压强是多少？
(2)该步履式挖掘机停在水平地面上时，轮胎与地面的总接触面积为0.6m2，此时水平地面受到的压强是多少？
(3)该步履式挖掘机采用的是一台97kW的柴油机，工作0.5h所做的功是多少？
31. 如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为20Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.1A。(平板、压杆和杠杆的质量均忽略不计)

(1)电源电压是多少？
(2)当电流表示数为0.3A时，物体的重力是多少？
(3)在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最小值和最大值时，压力传感器R消耗功率的比值是多少？
(4)要增大此装置的测量范围，请提出一条改进建议。


答案和解析

1.【答案】D
【解析】解：通过改良蒸汽机推动了第一次工业革命的英国物理学家是瓦特。
故选：D。
瓦特改良了蒸汽机，以瓦特的名字命名为功率的单位。
本题考查了对英国物理学家瓦特的认识，属于基础题。

2.【答案】C
【解析】解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能区分不同乐器发出的声音，这是因为不同乐器发出声音的音色不同。
故选：C。
声音是由物体的振动产生的；我们常用音色来区别不同乐器发出的声音。
不同的乐器可以发出相同音调、相同响度，但音色一般不同。

3.【答案】A
【解析】解：A.“峰多巧障日”是因为光在同种均匀介质中沿直线传播，故A符合题意；
BD.“池水映明月”、“明镜可鉴形”是因为平面镜成像，发生的是光的反射现象，故BD不符合题意；
C.“潭清疑水浅”是因为光从水中斜射入空气中时发生了折射现象，看到变浅的池底的像，故C不符合题意。
故选：A。
(1)光在同种均匀物质中沿直线传播，在日常生活中，小孔成像和影子的形成等，都表明光在同一种均匀介质中是沿直线传播的；
(2)当光照射到物体表面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的；
(3)当光从一种介质斜射入另一种介质时，传播方向会发生偏折，这就是光的折射，复色光发生折射时，会出现色散现象，如：海市蜃楼、看水里的鱼比实际位置浅、雨后天空中的彩虹等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的色散的理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。

4.【答案】A
【解析】解：车内温度高，水蒸气遇到冷的玻璃液化成小水珠；将智能玻璃温度调高，使得车内的水蒸气不能遇冷液化。
故选：A。
物质由气态变为液态的过程叫做液化，液化放热，据此分析温度调节的方向。
本题考查的是液化和液化的特点，属于基础题。

5.【答案】D
【解析】解：A、电动车在走廊长时间充电，易引发火灾，故A不符合安全用电原则；
B、生活用水是导体，用湿毛巾擦拭家用电器容易发生触电事故，故B不符合安全用电原则；
C、多个大功率用电器同时用一个插座，总功率过大，会造成干路电流过大，容易引发火灾，故C不符合安全用电原则；
D、使用测电笔辨别火线时，一定要用手接触笔尾金属体(接触笔尾金属体是不会触电的)，但不能接触笔尖金属体，故D符合安全用电原则。
故选：D。
(1)电动车长时间充电时，会产生较多的热量，容易引发火灾；
(2)生活用水是导体；
(3)造成家庭电路中电流过大的原因：一是用电器总功率过大，二是短路；
(4)使用试电笔时，手接触笔尾金属体，笔尖接触导线，当接触火线时氖管会发光。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全用电意识。

6.【答案】D
【解析】解：A、中学生1min约呼吸12～20次，故A不合理；
B、中学生身高大约1.75m=17.5dm，故B不合理；
C、中学生质量约50kg=5×104g，故C不合理；
D、人正常体温约37℃且变化幅度很小，故D合理。
故选：D。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
不同物理量的估测，有的需要生活经验、有的需要换算单位、有的需要简单计算，最后判断哪个选项符合实际。

7.【答案】B
【解析】解：高温超导体使用液氮冷却，是利用了液氮的沸点较低的特点，在很低的温度下可以沸腾，从金属导体上吸收热量，使金属的温度降低，达到超导的目的，故B正确，ACD错误。
故选：B。
液氮的沸点低，沸腾时要吸热。
本题考查超导材料的应用。

8.【答案】A
【解析】解：图中的4种情况，BCD体重相同的运动员都是双脚着地的，可认为受力面积相同，D图举重时对面的的压力大，根据p=FS可知，举重时对水平地面的压强最大，即pD>pB>pC；
甲图运动员的双脚和双手都着地，受力面积最大，对地面的压力等于自身的重力，根据p=FS可知甲图对水平地面的压强最小，故A符合题意。
故选：A。
根据压强的计算公式p=FS知，在压力一定时，受力面积越大，压强越大；在受力面积一定时，压力越大，压强越大。
此题考查的对于压强大小的比较，是一道基础题。

9.【答案】B
【解析】解：A、从A滑到B点过程，运动员的质量不变，速度增大，动能增大，高度不断减小，重力势能减小，故A错误；
B、由图知，从B到C的过程中，高度不断增大，速度不断减小，重力势能变大，动能变小，是动能转化为重力势能，故B正确；
C、在运动到C点时，具有一定的速度，如果外力消失，根据牛顿第一定律可知，将做匀速直线运动，故C错误；
D、惯性是一种性质，不能说受到惯性的作用，故D错误。
故选：B。
(1)动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能为动能和势能的和。
(2)根据牛顿第一定律分析；
(3)惯性是一种性质。
本题考查了动能和重力势能的转化、惯性现象、牛顿第一定律的应用，属于基础题。

10.【答案】C
【解析】解：根据题意可知，若人脸识别通过，开关S1闭合；若刷校园卡识别通过，开关S2闭合。当人脸识别通过或刷校园卡识别通过，闸门打开，这说明两个开关互不影响，是并联的，然后与电动机串联，故C正确。
故选：C。
根据题意分析两个开关的连接方式、电动机的连接方式，然后选出正确的电路图。
本题考查根据要求设计电路，关键是明确串联和并联电路中开关的作用。

11.【答案】C
【解析】解：A、飞机配备的雷达利用了电磁波传输信号，故A错误；
B、飞机是利用升力来升空的，因此，逆风飞行时，机翼上下两个表面的空气流速差更大，从而能产生更大的升力，所以逆风起飞更容易升空，故B错误；
C、根据流体压强和流速的关系可知，飞机滑行时机翼上方的空气流速大压强小，故C正确；
D、在体积一定时，材料的密度越小，其质量会越小，机身大量采用我国自主研发的密度较小的碳纤维复合材料实现减重，故D错误。
故选：C。
(1)飞机与地面的联系是利用电磁波来传输信号的；
(2)飞机起飞时，需要与空气之间有较大的相对速度；
(3)机翼上方的空气流速比下方的快，由流体压强和流速的关系可知，机翼下方向上的压强大于机翼上方向下的压强，上下表面存在一个向上的压力差；
(4)在体积一定时，材料的密度越小，质量越小。
本题考查电磁波的应用、压强与流速的关系、密度的应用等知识。

12.【答案】B
【解析】解：由电路图可知，R1与R2串联，电压表测R1的滑片上端电阻两端的电压，电流表测电路中的电流；
当握力增大时，滑片向下移动，由于电压表所在电路相当于断路，所以滑动变阻器接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中电流不变，电流表示数不变；
滑片向下移动，与电压表并联部分的电阻变大，根据U=IR可知，电压表示数增大；
根据P=I2R可知，R2的功率大小不变；
根据P=UI可知，电路的总功率不变；
综上所述，B正确。
故选：B。
由电路图可知，R1与R2串联，电压表测R1的滑片上端电阻两端的电压，电流表测电路中的电流；
根据滑片的移动可知接入电路中电阻的变化和总电阻的变化，根据欧姆定律可知电路中电流的变化和电压表示数的变化；
根据P=I2R可知R2的功率的变化；根据P=UI分析总功率的变化。
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率计算公式的应用，难度不大。

13.【答案】C
【解析】解：
A、由图可知，闭合开关后，电流的方向是逆时针的，所以NaCl溶液中的Na+自左向右定向移动，故A正确；
B、电源的作用是使正极聚集正电荷，负极聚集负电荷，右侧金属极板聚集负电荷，同种电荷相互排斥，所以Cl−会受到右侧金属极板的排斥力，故B错误；
C、将两个金属极板靠近，导电溶液的长度变短，电阻变小，电路中的电流变大，灯泡的实际功率变大，灯泡会变亮，故C正确；
D、由图可知，电压表并联到了溶液的两端，测量的是溶液两端的电压，故D错误。
故选：C。
(1)正电荷定向移动的方向为电流的方向，负电荷定向移动的方向和电流的方向相反；
(2)电源的作用是使正极聚集正电荷、负极聚集负电荷；
(3)根据电路中电流的变化分析；
(4)根据电压表的作用分析的。
本题考查了电流的方向、灯泡亮度的变化，明确电流的方向是解题的关键。

14.【答案】D
【解析】解：A、当A有14的体积露出水面，即34的体积浸入水中时，弹簧为原长，则说明此时物体漂浮在水面上，受到的浮力与重力相等，物体重力G=F浮=ρ水gV排=34ρ水gV，
根据G=mg得，物体A的质量：m=Gg=34ρ水gVg=34ρ水V，
物体A的密度：ρA=mV=34ρ水VV=34ρ水=0.75×103kg/m3，故A错误；
B、水对容器底部的压强为p=ρ水gh，由p=FS得，水对容器底部的压力为：F=pS=ρ水ghS=1.0×103kg/m3×10N/kg×0.2m×2×10−2m2=40N，故B错误；
C、长方体A的体积V=1×10−2m2×0.04m=4×10−4m3，
若向容器中缓慢加水直到A完全浸没，A受竖直向下的重力、竖直向下的拉力及浮力作用，
所以F浮=G+F拉，则F拉=F浮−G=ρ水gV−34ρ水gV=14ρ水gV=14×1.0×103kg/m3×10N/kg×4×10−4m3=1N，故C错误。
D、已知当水的深度为20cm时，弹簧长度恰好为原长，此时物体A有14的体积露出水面，长方体A高为4cm，则弹簧长度L=20cm−(1−14)×4m=17cm；
由C可知弹簧对A的拉力为1N，根据弹簧受到的拉力每增加0.1N，弹簧长度就伸长0.1cm可知，弹簧伸长ΔL=1cm，则弹簧总长L总=L+ΔL=17cm+1cm=18cm；
则水的深度增加量为：Δh=18cm+4cm−20cm=2cm=0.02m，水对容器底部的压强增加量：Δp=ρgΔh=1.0×103kg/m3×10N/kg×0.02=200Pa，故D正确。
故选：D。
(1)当A有14的体积露出水面，弹簧为原长，说明此时物体漂浮在水面上，受到的浮力与重力相等，利用阿基米德原理求出物体重力；求出物体A的质量，利用密度公式求物体A的密度；
(2)知道水深，利用p=ρgh求水对容器底部的压强，再利用p=FS求水对容器底部的压力；
(3)若向容器中缓慢加水直到A完全浸没，A受竖直向下的重力、竖直向下的拉力及浮力作用，据此求拉力。
(4)已知当水的深度为20cm时，弹簧长度恰好为原长，此时物体A有14的体积露出水面，长方体A高为4cm，可求出弹簧长度；由C可知弹簧对A的拉力为1N，根据弹簧受到的拉力每增加0.1N，弹簧长度就伸长0.1cm可知弹簧伸长的长度，则可求出弹簧总长；可求出水的深度的增加量，根据液体压强公式可求出水对容器底部的压强增加量。
本题考查重力公式、密度公式、阿基米德原理、物体漂浮条件、液体压强公式的应用，本题难度较大，解题时一定要认真仔细。

15.【答案】热传递  无规则
【解析】解：晒青的过程中，茶叶吸收热量，是通过热传递的方式来改变茶叶的内能；
闻到茶叶的清香，说明了清香分子在不停地做无规则运动。
故答案为：热传递；无规则。
(1)改变内能的方法有两种：做功和热传递；
(2)分子都在不停地做无规则运动。
从生活中的茶文化，考查多个不同的物理知识点，较好地联系了生活实际，注重了物理知识的应用，值得关注。

16.【答案】相互的  静止的
【解析】解：(1)由于力的作用是相互的，火箭喷出的气体对火箭会产生向上的推力，使火箭升空，生活中有很多类似的现象，如划船等；
(2)对接成功后，“神舟十六号”飞船与空间站之间没有位置的变化，以空间站为参照物，“神舟十六号”飞船是静止的。
故答案为：相互的；静止的。
(1)物体间力的作用是相互的；
(2)判断物体是运动还是静止，分析物体和参照物之间的位置是否发生变化。
本题考查了物体间力的作用是相互的和机械运动，属于基础题。

17.【答案】可再生  同种
【解析】解：(1)太阳能可以从自然界源源不断得到补充，属于可再生能源；
(2)氢原子核的核外电子带负电，这些核外电子之间存在很强的静电排斥力，因为它们带有同种电荷。
故答案为：可再生；同种。
(1)能够短时间从自然界得到补充的是可再生能源，不能得到补充的是不可再生能源；
(2)同种电荷互相排斥，异种电荷互相吸引。
本题考查了能源的分类和电荷间的相互作用规律，属于基础题，难度不大。

18.【答案】1  205
【解析】解：由图知，承担重物绳子的段数n=2，
绳端移动距离：s=nh=2×0.5m=1m；
不计绳重和摩擦，绳端拉力：F=1n(G+G动)=12×(400N+10N)=205N。
故答案为：1；205。
由图知，承担重物绳子的段数n=2，根据s=nh计算绳端移动距离；不计绳重和摩擦，根据F=1n(G+G动)计算绳端拉力F的大小。
本题考查滑轮组特点和绳端拉力的计算，属于一道基础题。

19.【答案】N  R2
【解析】解：根据图示可知，闭合开关后，电流从线圈的下端流入、上端流出，根据安培定则可知，线圈的上端为N极；
由图甲知：R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小；
根据实际需要，当空气潮湿，警示灯变亮，说明电路中的湿敏电阻被短路，即电磁铁的磁性增强，电路的电流增大，电阻减小，即湿敏电阻随着湿度的增加而减小，故R2符合要求。
故答案为：N；R2。
根据安培定则分析线圈的磁性；根据图像判断出R1和R2与湿度的关系；根据实际需要，当空气潮湿，警示灯变亮，说明电路中的湿敏电阻被短路，即电磁铁的磁性增强，电路的电流增大，电阻减小，即湿敏电阻随着湿度的增加而减小，根据图像选出合适的电阻。
本题考查了安培定则的应用、电路的动态分析，属于基础题。

20.【答案】12  3.8
【解析】解：闭合开关，灯泡和滑动变阻器串联接入电路，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测通过电路的电流，
滑片位于最左端时，滑动变阻器接入电路最大阻值，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最小，由乙图可知电路最小电流为0.2A，
此时滑动变阻器两端的电压：UP=IRP=0.2A×50Ω=10V，
由乙图可知此时灯泡两端的电压为2V，
串联电路总电压等于各部分电压之和，则电源电压U=UL+UP=2V+10V=12V；
此时灯泡的电功率为PL=ULI=2V×0.2A=0.4W，
滑片位于a时，滑动变阻器接入电路的阻值最小，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最大，由乙图可知通过电路的最大电流为0.6A，
根据串联分压原理可知此时滑动变阻器两端的电压最小，由乙图可知此时滑动变阻器两端的电压为5V，
则灯泡两端的电压为UL′=U−Ua=12V−5V=7V，
此时灯泡的电功率为PL′=UL′I′=7V×0.6A=4.2W，
灯泡消耗的电功率的变化量为ΔP=PL′−PL=4.2W−0.4W=3.8W。
故答案为：12；3.8。
闭合开关，灯泡和滑动变阻器串联接入电路，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测通过电路的电流，
滑片位于最左端时，滑动变阻器接入电路最大阻值，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最小，由乙图可知电路最小电流，
根据欧姆定律计算此时滑动变阻器两端的电压，由乙图可知此时灯泡两端的电压，根据串联电路电压规律计算电源电压；
根据P=UI计算此时灯泡的电功率，
滑片位于a时，滑动变阻器接入电路的阻值最小，根据串联电路电阻规律结合欧姆定律可知此时通过电路的电流最大，由乙图可知通过电路的最大电流，
根据串联分压原理可知此时滑动变阻器两端的电压最小，由乙图可知此时滑动变阻器两端的电压，根据串联电路电压规律计算灯泡两端的电压，根据P=UI计算此时灯泡的电功率，进一步计算灯泡消耗的电功率的变化量。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用，正确读取图中信息是解题的关键。

21.【答案】解：图中所示汤匙静止时，手指尖与汤匙接触的位置即为重心，汤匙处于平衡状态，受到竖直向下的重力G和竖直向上的支持力F作用。过汤匙重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F表示，大小为G=F，作图时两条线段长度要相等。如图所示：

【解析】汤匙被支起，处于平衡状态，手对汤匙的支持力和重力是一对平衡力，由二力平衡可知，支撑汤匙的点即为重心，然后过重心表示出重力、支持力。
(1)首先对物体进行受力分析，顺序是：重力一定有，弹力看四周，分析摩擦力，不忘液气浮；
(2)力的示意图：用一条带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向。
作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。

22.【答案】解：(1)灯泡接法：开关要接在火线和灯之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)三孔插座的接法：上孔接地线、左孔接零线、右孔通过保险丝接火线，如图所示：

【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。

23.【答案】漫反射  法线  同一平面  不可靠  多次改变入射角，测量入射角和反射角，比较反射角和入射角的关系
【解析】解：(1)烟是固体颗粒，光遇到空气中小的固体颗粒发生漫反射，反射的光进入人的眼睛，人能看到光的传播路线。
加湿器使整个教室充满雾气，这样能显示出光的传播路径；法线与平面镜是垂直的，红色激光笔发出的光垂直射向平面镜上的O点，可以显示法线的位置；
(2)沿水平方向缓慢转动圆台，当我们观察到入射绿光、入射红光和反射绿光看起来重合，只能观察到一条光线时，可以根据光的传播路径来判断反射光线、入射光线和法线是否在同一平面内；
(3)探究光的反射定律时，要多次改变入射角，测量入射角和反射角，比较反射角和入射角的关系；没有改变入射角光线的方向，也就没有改变入射角的大小，所以这一做法不可靠。
故答案为：(1)漫反射；法线；(2)同一平面；(3)不可靠；多次改变入射角，测量入射角和反射角，比较反射角和入射角的关系。
(1)空气是透明的，不能反射光，没有光线进入人的眼睛，人不能看到光的传播路径，当空气中有灰尘、小水珠、或其它固体颗粒时，颗粒发生漫反射现象，反射的光线能进入人眼，人能看到光路。
(2)法线与平面镜垂直；反射光线、入射光线和法线在同一平面内，可以通过硬纸板显示光路；
(3)探究光的反射定律时，要多次改变入射角，测量入射角和反射角，比较反射角和入射角的关系。
本题考查了研究光的反射定律的实验，要知道反射角等于入射角；反射光线与法线的夹角是反射角，而不是反射光线与镜面的夹角。

24.【答案】B  −3  温度不变  达到了沸点，但不能继续吸热  8.4×103
【解析】解：(1)将装有碎冰的试管放入水中加热，而不是用酒精灯直接对试管加热，这是水浴法加热，这样做的目的是使冰块受热均匀，而且碎冰的温度上升速度较慢，便于及时记录各个时刻的温度，所以温度计应该放入装有碎冰的试管中，不能接触试管的底部和侧壁，故ACD错误、B正确；
(2)分度值是1℃，此时是零下，液柱上表面对准了0℃下面第3个小格处，读作−3℃；
(3)晶体熔化、液体沸腾的特点：继续吸热但温度保持不变；
烧杯中的水沸腾后，吸热但温度不变，试管中的水能达到沸点，但不能继续从烧杯中吸热，所以不能沸腾；
(4)冰熔化前后，质量不变，在CD段温度变化Δt=100℃−0℃=100℃，水吸收的热量Q吸=c水mΔt=4.2×103J/(kg⋅℃)×20×10−3kg×100℃=8.4×103J。
故答案为：(1)B；(2)−3；(3)温度不变；达到了沸点，但不能继续吸热；(4)8.4×103。
(1)水浴法加热可以使物质受热均匀，并且温度变化较慢，便于记录数据，温度计不能接触到试管的底部和侧壁；
(2)确定温度计的分度值，读出示数；
(3)晶体熔化、液体沸腾的特点：继续吸热但温度保持不变；液体沸腾的条件是：达到沸点，继续吸热；
(4)冰熔化为水，质量不变，由图得出在CD段温度变化Δt，利用Q吸=cmΔt求水吸收的热量。
本题考查探究了冰的熔化规律的实验，考查了器材的安装、温度计的读数、沸腾的条件、热量计算等内容。

25.【答案】小  高度差  都相等  增大  相平  hB，根据p=ρgh可知ρA
