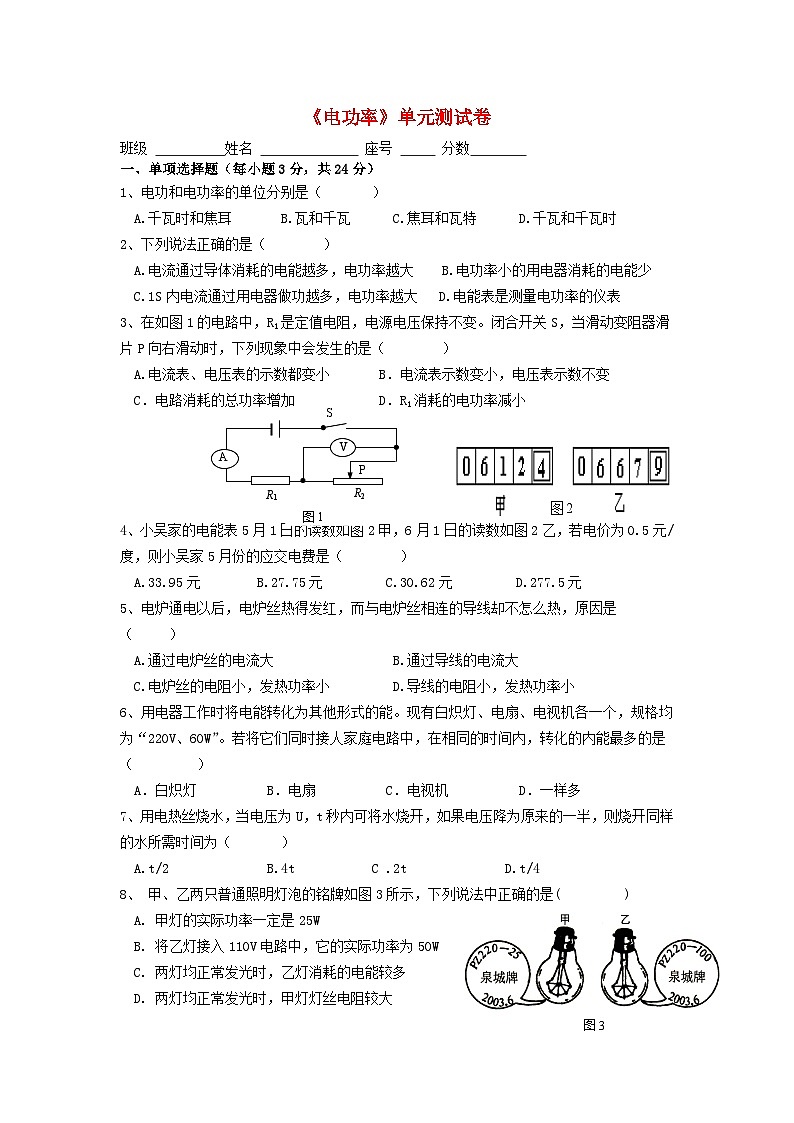

《电功率》单元测试卷

班级           姓名                座号       分数

一、单项选择题（每小题3分，共24分）

1、电功和电功率的单位分别是（       ）

  A.千瓦时和焦耳       B.瓦和千瓦      C.焦耳和瓦特      D.千瓦和千瓦时

2、下列说法正确的是（        ）

  A.电流通过导体消耗的电能越多，电功率越大    B.电功率小的用电器消耗的电能少

  C.1S内电流通过用电器做功越多，电功率越大   D.电能表是测量电功率的仪表

3、在如图1的电路中，R1是定值电阻，电源电压保持不变。闭合开关S，当滑动变阻器滑片P向右滑动时，下列现象中会发生的是（　  　　）

  A.电流表、电压表的示数都变小　　　 B．电流表示数变小，电压表示数不变

  C．电路消耗的总功率增加　　　　　　D．R1消耗的电功率减小

4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（        ）

  A.33.95元        B.27.75元         C.30.62元         D.277.5元

5、电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（     ）

　A.通过电炉丝的电流大          　　B.通过导线的电流大

　C.电炉丝的电阻小，发热功率小 　　    D.导线的电阻小，发热功率小

6、用电器工作时将电能转化为其他形式的能。现有白炽灯、电扇、电视机各一个，规格均为“220V、60W”。若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（         ）

  A．白炽灯          B．电扇          C．电视机          D．一样多

7、用电热丝烧水，当电压为U，t秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（       ）

  A.t/2              B.4t           C .2t              D.t/4

8、    甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是(         )

A. 甲灯的实际功率一定是25W

B. 将乙灯接入110V电路中，它的实际功率为50W

C. 两灯均正常发光时，乙灯消耗的电能较多

D. 两灯均正常发光时，甲灯灯丝电阻较大

二、填空题（每空2分，共40分，请将正确答案填写在题中横线上）

9、电功率是表示                        的物理量，一电动机在1min内做功6000J电功，它的电功率是             。

10、家中用电器的额定电压一般是        V，通常情况下它们以        的连接方式接入电路；用电饭煲煮饭是利用电流的      效应。小飞家里的电能表规格如图4所示。一天晚上，他家已接通了60W的灯3盏，75W的电视机一台，最多还能接通        瓦的用电器，此时他家照明电路的总电阻            (填“最大”、“最小”)。

11、小明利用标有“6V  6W”的灯泡L1和“6V  3W”的灯泡L2进行实验。

（1）当L1正常发光时，通过L1的电流为          A；

（2）图5甲中OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图5乙电路，要使其中一个灯泡正常发光（确保电路安全），电路中电流表的示数为         A，电压表的读数是        V，电路消耗的总功率为          W。

12、小红家的电能表上标有600r/(kW·h)的字样，如果她家只有一件用电器正在工作，转盘在6min内转了60转，这个用电器在这段时间内消耗的电能是            kw﹒h，合                      J，这个用电器的电功率是               W。

13、如图6所示的是电阻值不同的两个电阻的I—U图象，从图中可知

R1      R2；若将R1和R2串联接在电源上，消耗的电功率P1       P2；

若将R1和R2并联接在电源上，相同时间内消耗的电能W1        W2

（选填〈 或 〉 或 = ）。

14、 甲、乙两个灯泡分别标有“220V  40W”、“220V  60W”字样，并联在220V电源上通过灯丝电流大的是      灯泡；如果两灯泡钨丝长短一样，则钨丝较粗的是       灯泡；若它们串联在220V的电路中，较亮的是         灯泡。

三、实验探究题（本题共2个小题，共20分）

15、小王做“测量小灯泡电功率”的实验所用器材有：标有“2.5V”字样、正常发光时阻值约为13Ω的完全相同的小灯泡两个，电压恒为3V的学生电源，标有“20Ω，1A”的滑动变阻器、电流表、电压表、开关及导线若干。

（l）图甲是实验电路图，图乙是实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大．

（2）小王在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如图丙所示，出现这种现象的原因

是                                                                        ；　

（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是　             （填正确选项前的字母）

    A．滑动变阻器断路              B．开关接触不良

    C．小灯泡与灯座接触不良        D．电流表断路

（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中，从表中可知小灯泡的额定功率为             W。

（5）若将两个小灯泡串联后直接

接在3V电源的两端，两灯消耗的总电功率为              W。

16、小明要用右图所示的实验器材探究电流一定时，

电流的热效应与电阻的关系”，其中瓶内电阻丝

的长度、粗细都相同。

（1）请用笔画线代替导线，把电路连接完整。

（2）电流产生热量的多少不易直接测量，因此，在这个实验中是通过　

                     显示电流产生热量的多少的；

（3）在这个实验中，除了控制电流一定外，还要控制的量有                      、

                                                             。（写出2个）

（4）根据所学知识可知，在相同时间内        瓶内的电阻丝放出的热量较多（选填：甲、乙）。

四、计算应用题（本题共2个小题，共16分）

17、如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入电路，电源电压为24V。灯泡L的I﹣U图象如图乙所示，当灯泡正常发光时，求：

（1）通过灯泡的电流和灯泡所消耗的电功率；

（2）滑动变阻器接入电路的阻值。

18、一个标有“220V  100W”字样的灯泡L1,求：

（1）1度电可供该灯泡工作多长时间？

（2）该灯泡的电阻多大？

（3）若把L1与标有“220V  40W”的灯泡L2串联到220V的电路中。求L1实际消耗的电功率。

参考答案

一、          选择题     C C D B D A B D

二、          填空题

9、电流做功快慢  100W      10、220  并联  热  105  最小

11、（1）  1  （2）0.5  2   4        12、0.1   3.6×105    1000

13、＜  ＜   ＞      14、乙   乙  甲

三、          实验探究题

15、 （2） 电流表使用前没有将指针调到零刻度线处　．

（3）、C   （4）0.5W．    （5）0.48W．

16、（2）　温度计示数升高的多少

（3）　两瓶内煤油的质量、通电时间、油的初始温度相同      （4）乙

四、计算题

18解：（1）1度电可供该灯泡工作的时间：t=

（2）该灯的电阻R1=

(3)   L2的电阻R2=

电路的电流I==

L1消耗的实际电功率：P实=I2R1=(0.13A)2×484=8.18W
