物理八年级上册第二章 光2.2 光的折射导学案

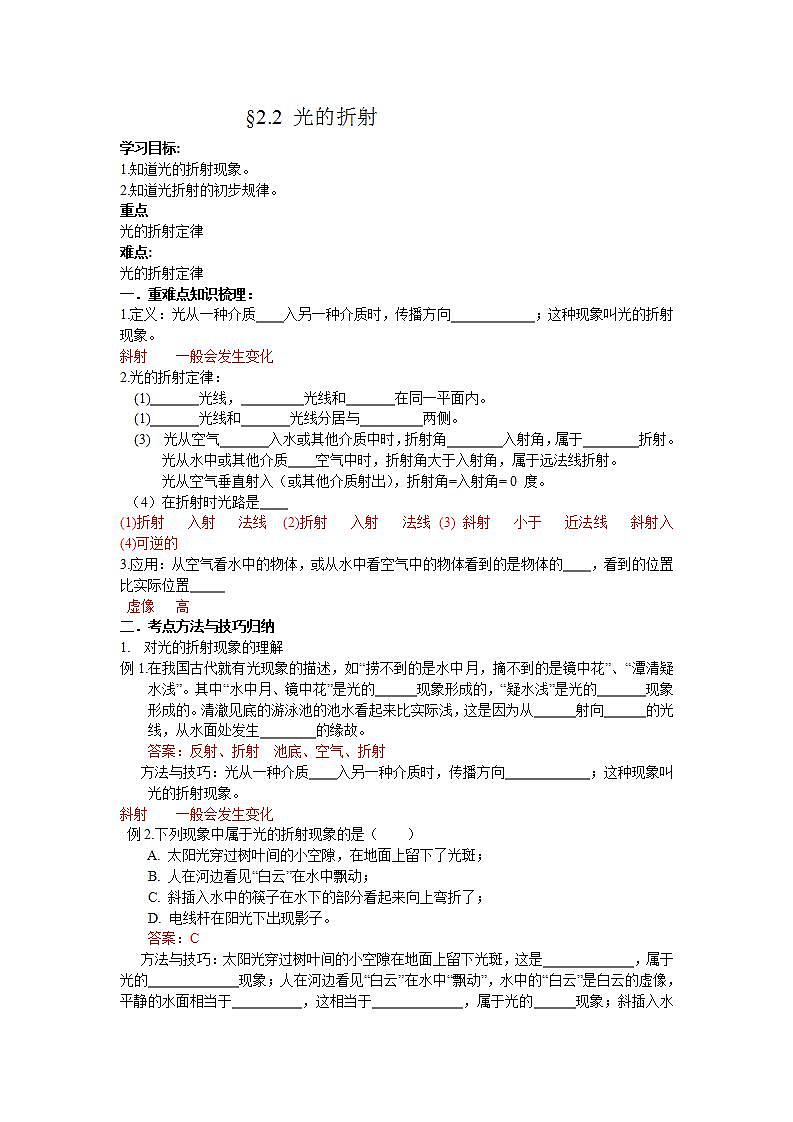

               §2.2 光的折射

学习目标:

1.知道光的折射现象。

2.知道光折射的初步规律。

重点

光的折射定律

难点:

光的折射定律

一．重难点知识梳理：

1. 定义：光从一种介质    入另一种介质时，传播方向            ；这种现象叫光的折射现象。

斜射    一般会发生变化

2.光的折射定律：

(1)       光线，         光线和       在同一平面内。

(1)       光线和       光线分居与         两侧。

(3)  光从空气       入水或其他介质中时，折射角        入射角，属于        折射。

    光从水中或其他介质    空气中时，折射角大于入射角，属于远法线折射。

    光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。

 （4）在折射时光路是

(1)折射   入射   法线  (2)折射   入射   法线 (3) 斜射   小于   近法线   斜射入  (4)可逆的

3.应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的    ，看到的位置比实际位置

虚像   高

二．考点方法与技巧归纳

1. 对光的折射现象的理解

例1.在我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”。其中“水中月、镜中花”是光的      现象形成的，“疑水浅”是光的       现象形成的。清澈见底的游泳池的池水看起来比实际浅，这是因为从      射向      的光线，从水面处发生        的缘故。

答案：反射、折射  池底、空气、折射

   方法与技巧：光从一种介质    入另一种介质时，传播方向            ；这种现象叫光的折射现象。

斜射    一般会发生变化

 例2.下列现象中属于光的折射现象的是（    ）

    A. 太阳光穿过树叶间的小空隙，在地面上留下了光斑；

    B. 人在河边看见“白云”在水中飘动；

    C. 斜插入水中的筷子在水下的部分看起来向上弯折了；

D. 电线杆在阳光下出现影子。

答案：C

   方法与技巧：太阳光穿过树叶间的小空隙在地面上留下光斑，这是             ，属于光的             现象；人在河边看见“白云”在水中“飘动”，水中的“白云”是白云的虚像，平静的水面相当于          ，这相当于             ，属于光的      现象；斜插入水中的筷子在水下的部分看起来向上弯折了，是由于水中的筷子反射的光线在

        处发生了折射，折射角大于入射角，眼睛逆着光线看去就觉得筷子向上弯折了，这是光的       现象；电线杆在阳光下出现影子是由于光的          形成的。

小孔成像  直线传播  平面镜  平面镜成像  反射   水面  折射  直线传播

2. 光的折射定律

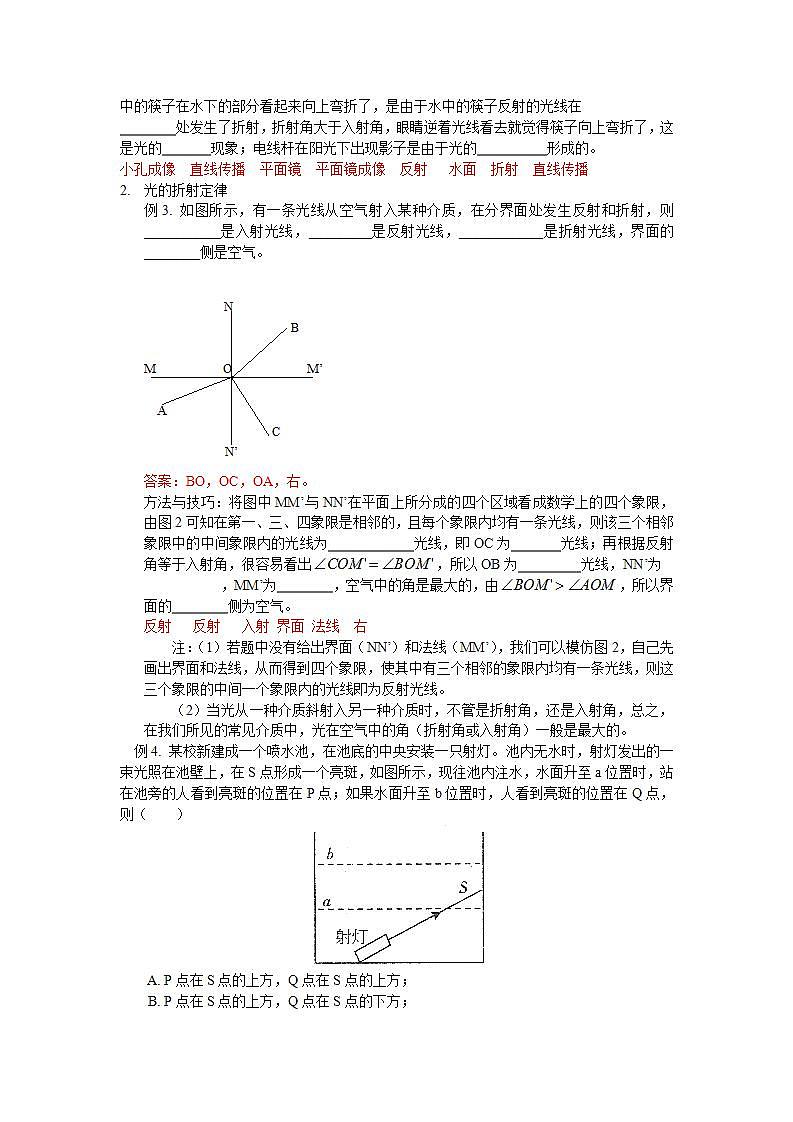

例3. 如图所示，有一条光线从空气射入某种介质，在分界面处发生反射和折射，则___________是入射光线，_________是反射光线，____________是折射光线，界面的________侧是空气。

答案：BO，OC，OA，右。

方法与技巧：将图中MM’与NN’在平面上所分成的四个区域看成数学上的四个象限，由图2可知在第一、三、四象限是相邻的，且每个象限内均有一条光线，则该三个相邻象限中的中间象限内的光线为            光线，即OC为       光线；再根据反射角等于入射角，很容易看出，所以OB为         光线，NN’为

，MM’为        ，空气中的角是最大的，由，所以界面的        侧为空气。

反射   反射   入射 界面 法线  右

    注：（1）若题中没有给出界面（NN’）和法线（MM’），我们可以模仿图2，自己先画出界面和法线，从而得到四个象限，使其中有三个相邻的象限内均有一条光线，则这三个象限的中间一个象限内的光线即为反射光线。

    （2）当光从一种介质斜射入另一种介质时，不管是折射角，还是入射角，总之，在我们所见的常见介质中，光在空气中的角（折射角或入射角）一般是最大的。

  例4. 某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（    ）

    A. P点在S点的上方，Q点在S点的上方；

    B. P点在S点的上方，Q点在S点的下方；

    C. P点在S点的下方，Q点在S点的上方；

    D. P点在S点的下方，Q点在S点的下方。

答案：C

方法与技巧：水面升至a位置时，光线经水面斜射入空气中会发生折射，折射角

入射角，P点在S点下方；水面升至b位置时，光线在水中是沿         传播到S点的，但由S点到人眼时，又会在水面处发生         ，而此时，人看到的亮斑Q在S点         ，这就类似于人在岸边看到水底变浅是一个道理.

大于  直线  折射   上方

3. 光的折射现象作图

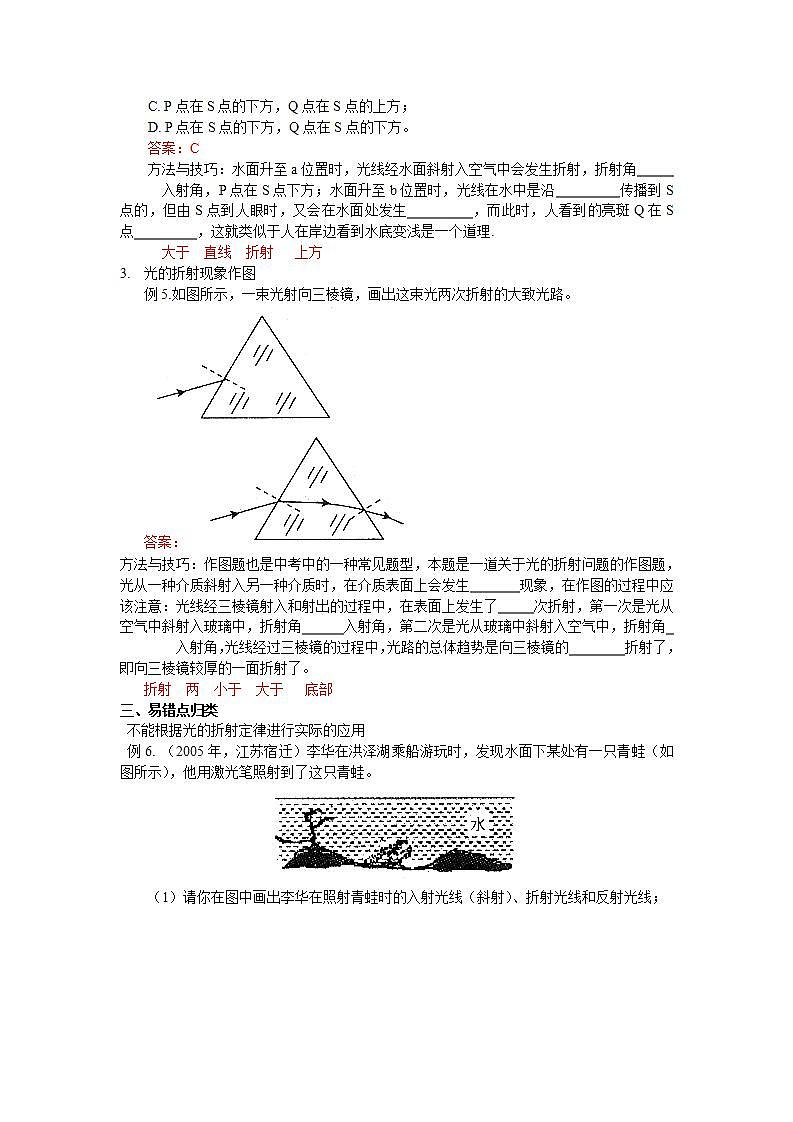

例5.如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

答案：

方法与技巧：作图题也是中考中的一种常见题型，本题是一道关于光的折射问题的作图题，光从一种介质斜射入另一种介质时，在介质表面上会发生       现象，在作图的过程中应该注意：光线经三棱镜射入和射出的过程中，在表面上发生了     次折射，第一次是光从空气中斜射入玻璃中，折射角      入射角，第二次是光从玻璃中斜射入空气中，折射角

入射角，光线经过三棱镜的过程中，光路的总体趋势是向三棱镜的        折射了，即向三棱镜较厚的一面折射了。

折射  两  小于  大于   底部

三、易错点归类

不能根据光的折射定律进行实际的应用

例6. （2005年，江苏宿迁）李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图所示），他用激光笔照射到了这只青蛙。

    （1）请你在图中画出李华在照射青蛙时的入射光线（斜射）、折射光线和反射光线；

答案：

    （2）李华看到的“青蛙”比青蛙的实验位置距水面是深一些，还是浅一些？

    答：________________________________________________。

点评：（1）本题主要是将光的折射知识与实际相联系的一道趣味性很强的试题，由光路的            可知，当激光笔发出的光照到青蛙身上时，青蛙身上反射的光也同时返回到了激光笔上。为了将光线的位置画的更准确一些，我们可先画出从青蛙身上斜射向水面的一条反射光线，将这条光线作为从水中斜射向空气中的入射光线，然后依据折射规律画出它在空气中的折射光线，然后只要将这两条光线的箭头反向标出，即为本题中所要求的入射光线与折射光线了，最后画出反射光线即可。

可逆性

    （2）我们之所以能够看到青蛙，就是因为青蛙身上       的光线传到了我们的眼睛里，由于光从水中斜射到空气中时，折射角       入射角，人又总是感觉到光是沿直线传到自己眼睛中的，所以看到的“青蛙”实际上是青蛙的      像，它比青蛙的实际位置要       一些，这与我们看到湖底“变浅了”是一个道理

反射  大于  虚    浅

例7.物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水，两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图所示，关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（    ）

    A. 玻璃缸的折射作用；

    B. 激光笔发出的光线不绝对平行；

    C. 白糖水的密度不是均匀的，越深密度越大；

    D. 激光笔光不稳定。

答案：C

点评：本题是一道探究性实验问题，让我们根据已有的知识，结合实验现象，进行合理的推理与猜想，这种类型的题目，是近几年来中考试题的热点问题，也是中考试题发展的一个趋向。题中光线在白糖水中的光路为一条曲线，光是沿直线传播的，那为什么这束光在白糖水中的传播路线是曲线呢？这显然是在传播的过程中发生了逐步的          而形成的，我们知道光在同种均匀的介质中是        传播的，本题中的介质（白糖水）虽然是同种介质，但光并没有沿直线传播，这说明这杯白糖水                  ，所以本题中C项的猜想是合理的；而A项中玻璃缸的折射作用只能作用在玻璃缸壁附近，不会作用于白糖水中；B项中激光笔发出的光线应是绝对平行的；D项中的激光笔发光不稳定与题中的现象没有关系，所以A、B、D三项都是不合理的。

折射  沿直线  密度并不是均匀

当堂练习

1．当光线从空气斜射向水面时，会发生光的________现象和_______现象。当逐渐减小入射角时，折射角将________。

 反射  折射  减小

2．光从玻璃斜射入空气中，折射角______入射角，光从空气中斜射入水中折射角_______入射角。(填“大于”、“小于”或“等于”)

 大于  小于

3．如图1所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度。

 50  30

4．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的________像。

 浅  水  空气折射  虚

5．我国古代就有光现象的描述，如“捞不到的是水中月，摘不到的是镜中花”、“潭清疑水浅”。其中“水中月、镜中花”是光的_____________现象形成的，“疑水浅”是光的___________________现象形成的。

 反射  折射

6．在“镜花水月、坐井观天、立竿见影、海市蜃楼”四个成语所反映的情景中，能说明光的折射的是_____________。

海市蜃楼

7．折射光线向法线偏折，则光可能是（    ）

A．从水中斜射入空气中

B．从空气中斜射入水中

C．从水中垂直射向空气中

D．从空气中垂直射向水中

B

8．图8中，能正确地表示光从空气射入水中的情况是（    ）

B

9．如图9所示的四种情景中，属于光的折射现象的是

 A．站在水中的鸟有倒影    B．踩影子    C．插入水中的筷子  D．潜望镜

 C

10．在图10中，画出了光线射在空气与玻璃的界面处发生反射和折射的四幅光路图，其中正确的是

C

11．用汽枪射击池水中的鱼，为提高命中率，在射击时应瞄准（    ）

A．看到的鱼　　B．看到的鱼再偏上　　C．看到的鱼再偏下　　D．看到的鱼再偏右

 C
