物理人教版9年级全一册第16章专题卷02 电阻 变阻器
展开
这是一份物理人教版9年级全一册第16章专题卷02 电阻 变阻器，共12页。
物理人教版9年级全一册
物理人教版9年级全一册第16章专题卷
专题02 电阻 变阻器
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于一段粗细均匀的镍铬合金丝的电阻，若不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟该合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越大
D．通过合金丝的电流越小，合金丝的电阻越大
2．以下是几位同学对电学知识的叙述，其中正确的是（ ）
A．西江大道上的路灯同时亮，同时灭，它们的连接方式为串联
B．橡皮、塑料、石墨常温下都是绝缘体
C．灯泡发光，说明灯泡两端一定有电压
D．一节新电池没有使用时，没有电流通过它，所以它两端没有电压
3．下列措施中，不能改变导体电阻的是（ ）
A．改变导体的温度 B．改变导体两端电压
C．改变导体的长度 D．改变导体的横截面积
4．关于导体和绝缘体的说法中正确的是（ ）
A．空气是绝缘体，任何情况下都不会导电
B．玻璃常温下是绝缘体，烧红时却能导电
C．水银是绝缘体，不导电
D．导体导电靠的是自由电子
5．国际单位制中电阻的单位是（ ）
A．库伦（C） B．安培（A） C．伏特（V） D．欧姆（Ω）

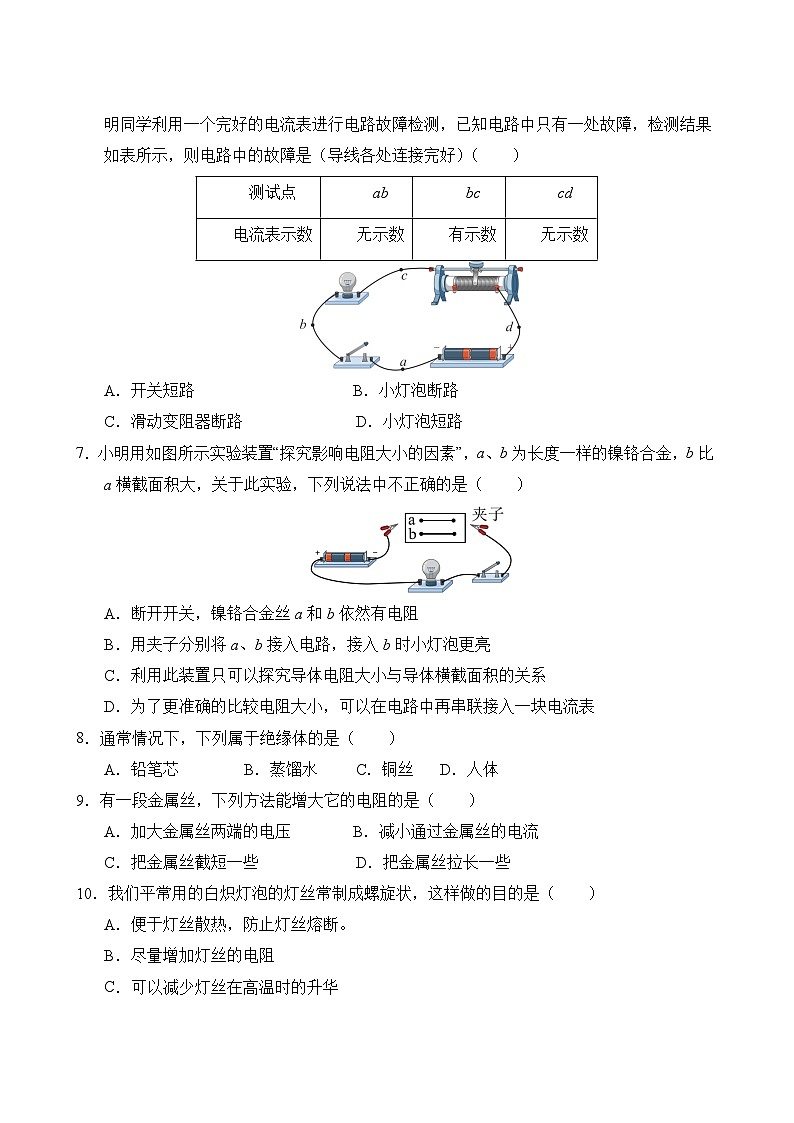

6．如图所示的实验电路，闭合开关后，无论怎样移动滑动变阻器的滑片小灯泡都不发光，小明同学利用一个完好的电流表进行电路故障检测，已知电路中只有一处故障，检测结果如表所示，则电路中的故障是（导线各处连接完好）（ ）
测试点
ab
bc
cd
电流表示数
无示数
有示数
无示数
A．开关短路 B．小灯泡断路
C．滑动变阻器断路 D．小灯泡短路
7．小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度一样的镍铬合金，b比a横截面积大，关于此实验，下列说法中不正确的是（ ）
A．断开开关，镍铬合金丝a和b依然有电阻
B．用夹子分别将a、b接入电路，接入b时小灯泡更亮
C．利用此装置只可以探究导体电阻大小与导体横截面积的关系
D．为了更准确的比较电阻大小，可以在电路中再串联接入一块电流表
8．通常情况下，下列属于绝缘体的是（ ）
A．铅笔芯 B．蒸馏水 C．铜丝 D．人体
9．有一段金属丝，下列方法能增大它的电阻的是（ ）
A．加大金属丝两端的电压 B．减小通过金属丝的电流
C．把金属丝截短一些 D．把金属丝拉长一些
10．我们平常用的白炽灯泡的灯丝常制成螺旋状，这样做的目的是（ ）
A．便于灯丝散热，防止灯丝熔断。
B．尽量增加灯丝的电阻
C．可以减少灯丝在高温时的升华
D．可以减少灯丝散热，提高灯丝的温度
二、多选题
11．如图，滑动变阻器的滑片P向右移动时，能减小接入电路中的电阻值的是（ ）
A． B．
C． D．
12．如图所示，下面主要是从绝缘性能的角度考虑选材的是（ ）
A．导线的外皮
B．插线板的塑料外壳
C．炒锅的塑料手柄
D．银行IC卡芯片
三、填空题
13．充电宝带有手电筒功能。手电筒的发光二极管发光时，充电宝相当于电路中的_________，给充电宝充电时，电能转化为_________储存在充电宝内。发光二极管是用________（选填“导体”、“半导体”或“超导体”）材料制成的。
14．如图所示，多芯线是高压输电常用的导线，多芯线中各根细导线之间的连接方式是____________（选填“串联”或“并联”）；材料、长度相同的多芯线的电阻_______________（选填“大于”、“小于”或“等于”）其中每一根细导线的电阻。
15．如图所示，闭合开关。用酒精灯给电阻丝加热，小灯泡的亮度变暗，说明温度升高，电阻丝电阻变 ___________。
16．室温下外形相同的纳米铜比普通铜可多拉长50倍而不会断裂，表明纳米铜具有较好的 _______性，我国华为研制的芯片所用材料是 _______（选填“导体”、“半导体”、“绝缘体”或“超导体”）。
17．硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力______（填“强”或“弱”）。某些物质在温度很低时，电阻变为______，这就是超导现象。它可以在下列哪些情境得到应用______（填序号）。①用作电吹风的电热丝②用作白炽灯的灯丝③用作输电线缆。此应用的作用是______。
18．如图a所示电路，电源电压为220V，当闭合开关后，调节电阻箱R的示数如图b所示，其读数是 ___________Ω，使电压表的示数100V时，则R1两端的电压是 ___________。若断开开关时，定值电阻R1的电阻是 ___________（选填“变大”“变小”或“不变”）。
19．为了消除人体因摩擦而产生的静电，在加油站里加油时，要先用手触摸“静电释放器”的圆球。将静电释放后再加油，如图所示。圆球应选___________（选填“导体”、“绝缘体”）。若人体带负电，“除电”时，电流方向是___________（选填“人手到大地”、“大地到人手”）。
四、作图题
20．实验电路中，有两根导线尚未连接，请你用笔画线代替导线完成连接。要求：电压表测量小灯泡两端的电压，且闭合开关后，滑片向右移动时小灯泡逐渐变亮。
21．按连接实物图，画出相应的电路图。
22．将如图所示电路连接完整，要求：滑动变阻器滑片向右移动时灯泡变亮；
五、实验题
23．如图所示，是“探究电阻的大小跟哪些因素有关”的实验，请完成以下问题：
（1）若选择电阻线1、3，可以研究导体电阻的大小与导体___________的关系，这里用到的科学研究方法是___________；
（2）实验电路中，除了小灯泡之外，还串联了一个电流表，采用这种组合，小灯泡的作用是___________，电流表的作用是_________，这里用到的科学研究方法是________；
（3）有同学认为：可以只根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况。老师指出：此实验中这种方法不可取。这是因为电源电压一定时，所选电阻丝的阻值若是相差不大，那么灯泡亮度的变化___________（选填“明显”或“不明显”）；
（4）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就___________（选填“增大”或“减小”）了输电线的电阻。
24．电导率是用来描述物质中电荷流动难易程度的参数，体现物质传导电流的能力大小的一种属性。在公式中，电导率用希腊字母σ来表示。电导率σ的标准单位是西门子／米（简写做S／m）。金属的电导率与温度具有很大相关性，下表列出了一些常见金属在不同温度下的电导率数据。试完成下列问题。
金属电导率温度
铜
（MS/m）
铝
（MS/m）
金
（MS/m）
银
（MS/m）
铅
（MS/m）
20℃
58
35
45
65
5.0
60℃
52
31
42
63
4.5
100℃
45
28
40
60
4.1
（1）电导率的物理意义是表示__________________的性能；
（2）分析上表数据中的电导率和温度的变化情况，可得出的初步结论是：同一金属物质，______________________________；
（3）由上表数据可知，____________（选填金属名称）导电性最强；
（4）由上表数据可知，金属铝的电导率较小，但在远距离输电线材料的选择中，一般都是选用金属铝作为输电线理由是________________________。
25．如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
（1）利用电路，要粗略判断电阻大小，可观察______；
（2）另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为______同学的改进更好，理由是______；
（3）小丽组的同学分别对导体电阻跟长度、横截面积，材料有关的猜想进行了检验。检验时对每一个猜想都用三个实验数据进行对比，如表中给出了可供选择的几种导体（填导体代号）：
①选用导体A、B、C。可以检验“导体电阻跟导体______有关”的猜想；
②为检验“导体电阻跟导体的长度有关”的猜想，应选用导体______；
③选用导体B、F、G______（填“可以”或“不可以”）检验“导体电阻跟导体材料有关”的猜想。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
26．小青做“探究影响导体电阻大小的因素”实验，她猜想铅笔芯的电阻可能与其软硬程度有关。为验证猜想，她选用器材连接如图所示的实验电路，设计的实验步骤如下：
①用电路中的两个金属夹子分别夹住长度为10cm，直径为1.8mm较软的2B铅笔芯两端，闭合开关，观察小灯泡的亮度，并记录电流表示数I1；
②断开开关，取下2B铅笔芯，再用两个金属夹子分别夹住长度为10cm，直径为0.7mm较硬的HB铅笔芯两端，闭合开关，再次观察小灯泡的亮度，并记录电流表示数I2；
③断开开关，根据实验现象得出结论。
（1）请写出小青实验设计中存在的问题：___________；
（2）请你给出改进的方法：___________。
六、简答题
27．超导体具有零电阻和抗磁性两个重要特性，抗磁性让超导体材料只需消耗极少的电能就能产生强大的磁场，抗磁性还会产生超导磁浮现象，若我们研制出常温下的超导材料，你最想应用在哪些方面？（写出两条即可）
28．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
（1）导体AB和BC比较，哪段电阻大？请说明判断的依据。
（2）将导体AB和BC串联后接入电路中，闭合开关后，两段导体中的电流大小关系如何？说明理由。
参考答案
1．A
2．C
3．B
4．B
5．D
6．B
7．C
8．B
9．D
10．D
11．CD
12．AB
13．电源 化学能 半导体
14．并联 小于
15．大
16．延展 半导体
17．弱 0
18．6041 120V 不变
19．导体 大地到人手
20．
21．
22．
23．（1）横截面积 控制变量法 （2）保护电路 通过电流表的示数大小反映导体电阻的大小 转换法 （3）不明显 （4）减小
24．（1）物质导电 （2）温度越高，电导率越小 （3）银
（4）虽然金、银、铜的导电率要高于铝的导电率，但是远距离输电要考虑诸多综合因素。例如：价格方面，单位体积的金、银、铜价格高于铝；重量方面，单位体积的金、银、铜要比铝要重；铝密度较小，重点是造价适中。所以在综合考虑导电率、造价和施工方便等因素，选用铝作为导线。
25．（1）灯泡的亮度 （2）乙 灯泡能保护电路 （3）①横截面积 ②B、D、E ③不可以
26．（1）两铅笔芯的横截面积不同
（2）由此可知，改进的方法是：断开开关，取下2B铅笔芯，再用两个金属夹子分别夹住长度为10cm，直径为1.8mm较硬的HB铅笔芯两端，闭合开关，再次观察小灯泡的亮度，并记录电流表示数I2。
27．（1）用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率。
（2）利用超导体材料制作电动机线圈，可减少电能损失，提高电能利用率。
28．（1）由题意知道，导体AB与BC的材料、长度相同，AB的横截面积小于BC的横截面积，根据电阻定律知道RAB＞RBC。
（2）由图知道，导体AB与BC串联接入电路，由串联电路的电流特点知道，流过串联电路的电流处处相等，所以IAB＝IBC。
