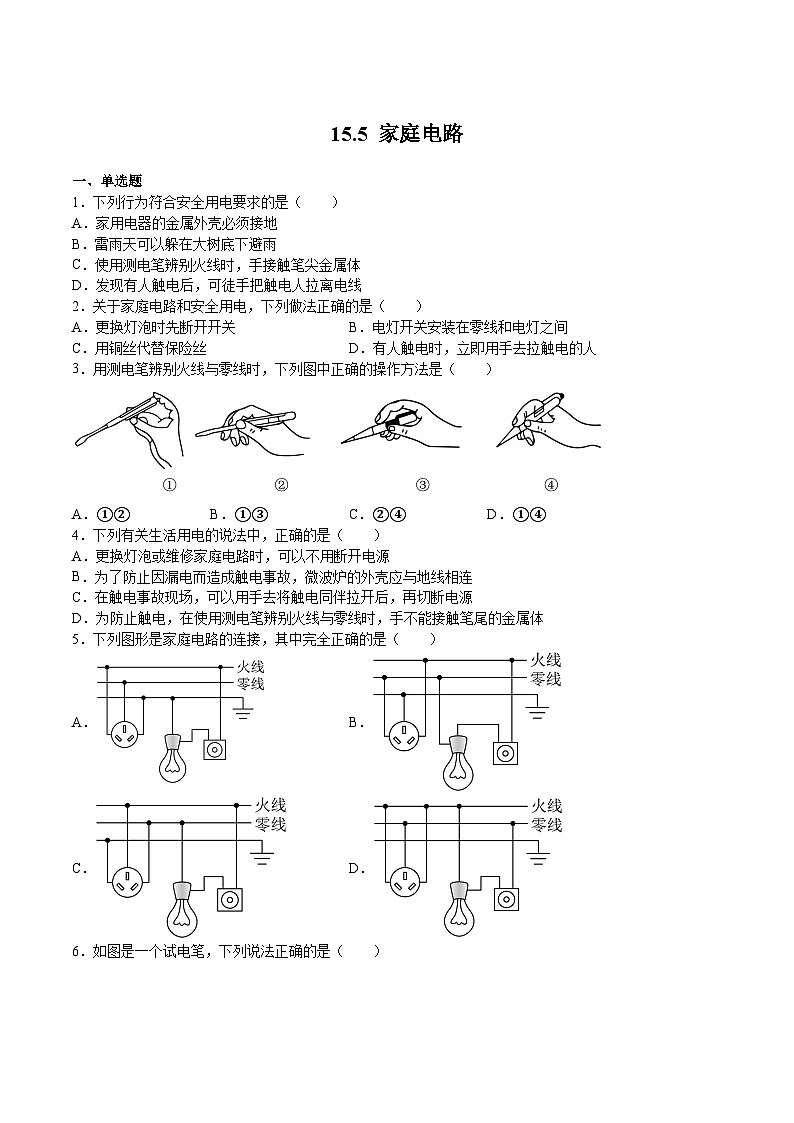

15.5 家庭电路
一、单选题
1．下列行为符合安全用电要求的是（　　）
A．家用电器的金属外壳必须接地
B．雷雨天可以躲在大树底下避雨
C．使用测电笔辨别火线时，手接触笔尖金属体
D．发现有人触电后，可徒手把触电人拉离电线
【答案】A
【解析】A．家用电器的金属外壳必须接地，这样可避免金属外壳漏电时，出现触电事故，故A符合题意；
B．大树很高大且是导体，雷电极易通过大树传向人体，造成雷电灾害，故B不符合题意；
C．使用测电笔时，手需要接触笔尾金属体，但不能接触笔尖金属体，故C不符合题意；
D．发现人触电后，需马上切断电源，或用绝缘体拉开电源线，再对触电者进行施救，直接徒手把触电人拉离电线，施救者也会触电，故D不符合题意。
故选A。
2．关于家庭电路和安全用电，下列做法正确的是（　　）
A．更换灯泡时先断开开关 B．电灯开关安装在零线和电灯之间
C．用铜丝代替保险丝 D．有人触电时，立即用手去拉触电的人
【答案】A
【解析】A．更换灯泡，首先断开开关，切断了火线，防止触电事故发生，故A正确；
B．控制灯的开关应接在火线和灯之间，这样在开关断开时，就把灯和火线断开，灯上没有电，故B错误；
C．电路中的保险丝是用电阻率大熔点低的铅锑合金制成，电流过大时容易烧断，对电路起到保护作用，不可以用铜丝替代，因为铜的电阻率小熔点高，电流过大时不容易烧断，起不到保护电路的作用，故C错误；
D．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故D错误。
故选A。

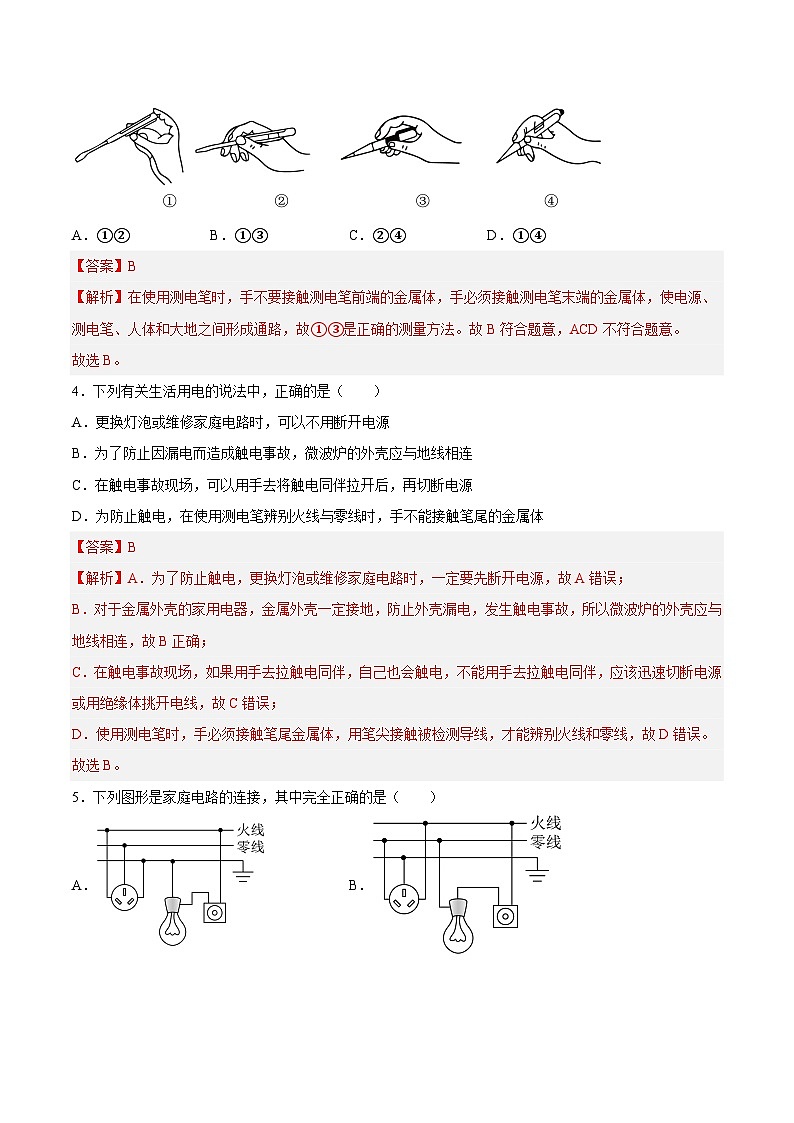

3．用测电笔辨别火线与零线时，下列图中正确的操作方法是（　　）

A．①② B．①③ C．②④ D．①④
【答案】B
【解析】在使用测电笔时，手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故①③是正确的测量方法。故B符合题意，ACD不符合题意。
故选B。
4．下列有关生活用电的说法中，正确的是（　　）
A．更换灯泡或维修家庭电路时，可以不用断开电源
B．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
C．在触电事故现场，可以用手去将触电同伴拉开后，再切断电源
D．为防止触电，在使用测电笔辨别火线与零线时，手不能接触笔尾的金属体
【答案】B
【解析】A．为了防止触电，更换灯泡或维修家庭电路时，一定要先断开电源，故A错误；
B．对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故，所以微波炉的外壳应与地线相连，故B正确；
C．在触电事故现场，如果用手去拉触电同伴，自己也会触电，不能用手去拉触电同伴，应该迅速切断电源或用绝缘体挑开电线，故C错误；
D．使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，才能辨别火线和零线，故D错误。
故选B。

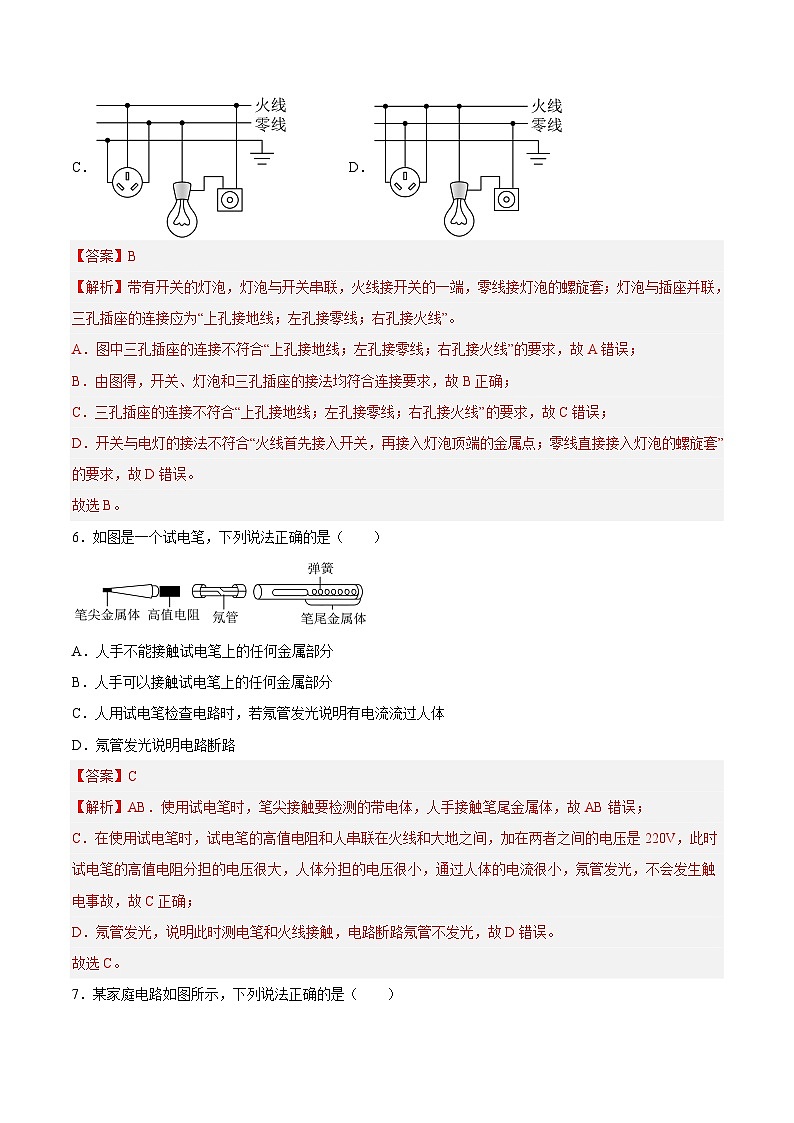

5．下列图形是家庭电路的连接，其中完全正确的是（　　）
A． B．
C． D．
【答案】B
【解析】带有开关的灯泡，灯泡与开关串联，火线接开关的一端，零线接灯泡的螺旋套；灯泡与插座并联，三孔插座的连接应为“上孔接地线；左孔接零线；右孔接火线”。
A．图中三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A错误；
B．由图得，开关、灯泡和三孔插座的接法均符合连接要求，故B正确；
C．三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C错误；
D．开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D错误。
故选B。
6．如图是一个试电笔，下列说法正确的是（　　）

A．人手不能接触试电笔上的任何金属部分
B．人手可以接触试电笔上的任何金属部分
C．人用试电笔检查电路时，若氖管发光说明有电流流过人体
D．氖管发光说明电路断路
【答案】C
【解析】AB．使用试电笔时，笔尖接触要检测的带电体，人手接触笔尾金属体，故AB错误；
C．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故C正确；
D．氖管发光，说明此时测电笔和火线接触，电路断路氖管不发光，故D错误。
故选C。
7．某家庭电路如图所示，下列说法正确的是（　　）

A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S2只控制灯泡L2 D．开关S1的位置正确
【答案】C
【解析】A．火线和零线之间的电压是220V，灯泡并联在火线和零线之间，所以灯泡两端的电压是220V，故A错误；
B．灯泡L1和L2并列连接在一起，所以它们是并联的，故B错误；
C．开关S2在灯泡L2的支路上，所以开关S2只控制灯泡L2，故C正确；
D．为了用电安全，开关要接在火线和用电器之间，所以开关S1的位置错误，故D错误。
故选C。
8．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的（　　）

A．当插座漏电时，空气开关①将跳闸
B．当空调电流过大时，空气开关②将跳闸
C．当电灯电流过大时，漏电保护器会迅速切断电路
D．空气开关跳闸，问题解决后需更换新的空气开关
【答案】B
【解析】A．当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故A错误；
B．当空调电流过大时，空调电路的电流超过一定值后，空气开关②就会跳闸，故B正确；
C．当电灯电流过大时，与灯泡串联的空气开关③会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D．空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
故选B。
9．如图家庭电路连接正确，各元件均正常，有关说法正确的是（　　）

A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．闭合开关时，人站在干燥木凳上接触B点肯定会触电
C．闭合开关时，皮肤干燥的人接触C点一般不会触电
D．断开开关时A、B两点都能使测电笔氖管不发光
【答案】C
【解析】A．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；
B．闭合开关时，当人站在干燥的木凳上一只手单接触B点，由于木凳绝缘，故不会形成电流，此种情况下人不会触电，故B错误；
C．闭合开关时，皮肤干燥的人接触C点，不会形成电流，此种情况下人不会触电，故C正确；
D．断开开关，用试电笔接触A、B两点，A与火线相连，氖管发光，B与零线相连，氖管不发光，故D错误。
故选C。

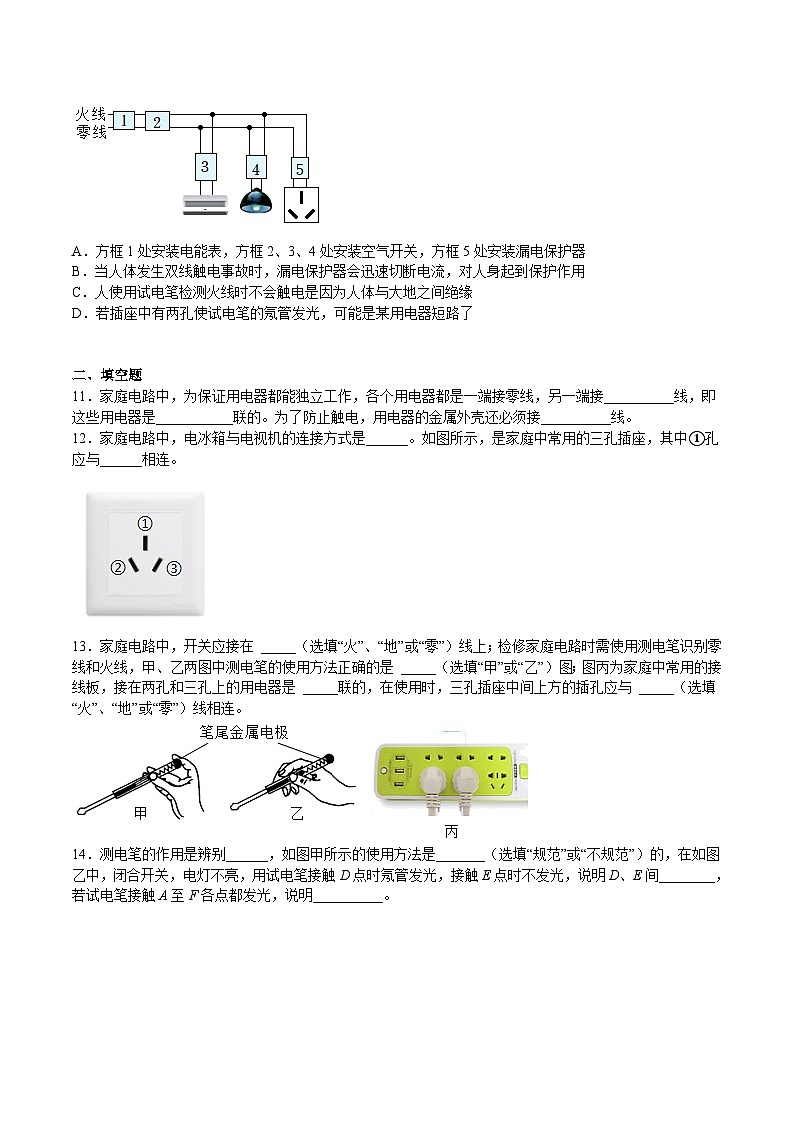

10．如图所示的是一种住宅户内的配电系统，关于该系统，下列说法正确的是（　　）

A．方框1处安装电能表，方框2、3、4处安装空气开关，方框5处安装漏电保护器
B．当人体发生双线触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
C．人使用试电笔检测火线时不会触电是因为人体与大地之间绝缘
D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了
【答案】A
【解析】A．根据电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；即在1位置安装电能表，在2、3、4位置应安装空气开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器；在5位置应安装漏电保护器，当该处的用电器发生漏电时会自动切断电源，保证了人体的安全，故A正确；
B．发生双相触电事故时，火线和零线上的电流相同，则漏电保护器不会切断电流，故B错误；
C．在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻大得多），在使用试电笔检查电气设备的外壳是否带电时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，故C错误；
D．若插座中有两孔使试电笔的氖管发光，说明这两个孔和火线之间都是接通的，所以故障为零线断路，若某用电器短路，会造成电路的电流过大，空气开关断开，插座中的两孔都不能使试电笔的氖管发光，故D错误。
故选A。
二、填空题
11．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
【答案】     火     并     地
【解析】[1][2]家庭电路中，为保证用电器都能独立工作，各用电器之间要并联，用电器一端接零线，另一端接火线。
[3]为了防止用电器漏电而导致触电，用电器的金属外壳必须接地线，这样，当用电器漏电时，地线能将电流导向大地，避免人触电。
12．家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。

【答案】     并联     地线（或大地、地）
【解析】[1] 家庭电路中，电冰箱与电视机的是互不影响的，所以都是并联关系。
[2]根据三孔插座的连接方法“左零右火上接地”可知，图中的①孔应与大地（地线）相连。
13．家庭电路中，开关应接在 _____（选填“火”、“地”或“零”）线上；检修家庭电路时需使用测电笔识别零线和火线，甲、乙两图中测电笔的使用方法正确的是 _____（选填“甲”或“乙”）图；图丙为家庭中常用的接线板，接在两孔和三孔上的用电器是 _____联的，在使用时，三孔插座中间上方的插孔应与 _____（选填“火”、“地”或“零”）线相连。

【答案】     火     甲     并     地
【解析】[1]在家庭电路中，开关要接在火线和灯之间，这样断开开关时，灯没有电，便于维修或换灯泡。
[2]使用测电笔时，必须用手接触到笔尾的金属体，故甲图正确；按照乙图所示的情形使用试电笔时，试电笔即使接触火线，也不构成回路，无法检测火零线。
[3]在两孔和三孔上的用电器工作时互不影响，是并联的。
[4]三孔插座的上孔接地线，当用电器的金属外壳漏电时，电流就通过地线流入大地，防止触电事故的发生。
14．测电笔的作用是辨别______，如图甲所示的使用方法是_______（选填“规范”或“不规范”）的，在如图乙中，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________，若试电笔接触A至F各点都发光，说明__________。

【答案】     火线和零线     不规范     断路     F左侧零线断路
【解析】[1]用测电笔来鉴别火线与零线。接触火线时氖管发光，接触零线时氖管不发光。
[2]使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。图中没有接触笔尾金属体，故不规范。
[3]在正常情况下，开关闭合后，A、B、C、D与火线相通，用测电笔时，应都亮，触D点时氖管发光，接触E点时不发光，说明火线有电，则说明D、E间断路。
[4] 若试电笔接触A至F各点都发光，说明A至F各点都是通路，灯不亮，只能是F左侧零线断路。
15．家庭电路的触电事故都是人体直接或间接跟 ______ 线接触造成的， ______ （选填“可以”或“不能”）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 ______ （选填“会”或“不会”）发光。

【答案】     火     不能     会
【解析】[1]家庭电路的触电事故都是人体直接或间接跟火线接触造成的。
[2]如果用手拉触电的人，那么电流会流过这人身体，这人也会触电，所以不能用手拉触电的人。
[3]从图中可以看到，在开关闭合的情况下，用试电笔测试电路中A点时，电流从火线流出，流过开关、灯泡后，再流过试电笔，最后回大地，试电笔有电流流过，试电笔氖管会发光。
16．如果家庭电路出现故障，电工师傅进行检查时，在甲、乙两图中不会造成触电事故的是_____。如果发现故障，需要用试电笔进行检查，在丙、丁两种使用方法中，正确的是_____。

【答案】     甲     丙
【解析】[1]甲图中，人站在干燥椅子上，单手和火线接触，没有和大地形成通路，不会造成触电事故；乙图中与大地形成通路，会造成触电事故。
[2]丙图的使用方法是正确的，在使用测电笔时，手要接触笔尾金属体，不能接触笔尖金属体；丁图的使用方法是错误的，当测电笔接触火线或零线，氖管都不发光。
17．测电笔是日常生活中用来辨别火线零线的工具。如图甲所示，其金属体笔尖和金属体笔尾间___________联一个高阻值的电阻。若测电笔内的电阻为1MΩ，小明正用测电笔接触家庭电路中的火线，这时火线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为___________A。若图乙中小明的双脚站在干燥的木凳上，只用测电笔接触火线，则测电笔氖管___________（选填“会”或“不会”）发光。

【答案】     串     2.2×10-4     会
【解析】[1]为了用电的安全，测电笔的金属体笔尖和金属体笔尾之间串联了一个高阻值的电阻，由于电阻较大，则通过人体的电流很小，不会对人造成伤害。
[2]因人体电阻比高电阻的阻值小得多，即人体的电阻可以忽略不计，所以，当用该测电笔的金属体笔尖接触家庭电路的火线时，通过人体的电流

[3]图乙中若小明的双脚站在干燥的木凳上，尽管干燥的木凳为良好的绝缘体，但当只用测电笔接触火线时，火线、测电笔、人体、干燥的木凳、大地仍能构成通路，这时有微弱的电流通过氖管，测电笔的氖管会发光。
18．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。

【答案】     笔尾     CD断路
【解析】[1]使用试电笔时，手必须接触笔尾金属体才能构成通路，但手不能接触笔尖金属体。
[2]用试电笔接触A、B、C三点，氖管均发光，所以A点到C点之间没有问题，接触D点氖管不发光，所以故障在CD之间，所以故障可能是CD断路。
19．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图。请你完成下列填空题。


(1)图中用电器B正常工作时电压是________。
(2)正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以观察到氖管发光；
(3)螺口灯的螺旋金属一定要接在________线上；
(4)图中C的名称是________。
【答案】     220     右     零     地线
【分析】灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；三孔插座中多出的一个孔是用来接地线的，目的就是为了防止触电。
【解析】(1)[1]图中用电器B为灯泡，其正常工作时电压是220V。
(2)[2]插座的左孔为零线，右孔为火线，正确捏住测电笔，使笔尖插入图中插座A的右孔，可以观察到氖管发光。
(3)[3]螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上。
(4)[4]三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，所以图中C的名称是地线。
20．如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框_______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_______。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_______正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_______Ω的定值电阻，需要与小射灯_______联使其正常工作。

【答案】     2     a、b间断开     大于     1000     串
【解析】[1]开关应接在灯与火线之间，因此开关应接在2处。
[2]闭合开关后，电灯不亮，当测电笔分别测试b、c、d点时，测电笔的氖管都发光，说明b、c、d点都与火线相连，a点氖管不发光，a与火线不相连，说明a、b间断开。
[3]家庭电路电压为220V，而小射灯的额定电压为20V，小射灯直接接入家庭电路中时，其两端的实际电压远大于额定电压（正常工作电压），所以小射灯会烧坏。
[4][5]配件与小射灯串联后使其正常工作，由串联电路特点有
I灯=I配=0.2A
配件两端的电压
U配=U-U灯=220V-20V=200V
由欧姆定律可得配件的电阻
R配===1000Ω

三、作图题
21．将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒

【答案】
【解析】火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：

22．一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接要符合安全用电的要求。请按以上要求将图中元件用笔画线代替导线连接起来；同时标出火线和零线。


【答案】
【解析】由图可知，试电笔接触下面的线时，氖管发光，则下面的线为火线，上面的线为零线；要使每盏灯都能正常发光，则两灯泡要并联；灯泡接法：火线进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；两孔插座的接法，左边接零线，右边接火线。如图所示


23．如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。

【答案】
【解析】由题可知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，两孔插座的接法：左孔接零线，右孔接火线，如图所示：


四、实验题
24．如图所示，正确使用测电笔的方法是图________；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与________相连，不致对人造成伤害．

【答案】     甲     大地
【解析】使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光；所以手一定要接触笔尾的金属体，氖管发光时接触的是火线，氖管不发光时接触的是零线，故甲正确、乙错误；家庭电路中，人体触电原因是人体直接或间接接触火线，金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故．
25．如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，_____处应装开关（选填“甲”或“乙”）；若图中C处不慎触电时，漏电保护器检测到通过A、B两处的电流_____（选填“相等”或“不相等”），从而迅速切断电路，起到保护作用；家里的进户线也有一定电阻（约几欧），当家中的所有用电器都工作时，原来开着的电灯会_____（选填“变亮”、“变暗”或“不变”）。

【答案】     甲     不相等     变暗
【解析】[1]在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接电灯。
[2]当在图中C处不慎触电时，部分电流就会从C处通过人体流向大地，导致通过B处的电流比A处的电流小，即这两处的电流不相等，因此漏电保护器会迅速切断电路，起到保护作用。
[3]当家中的所有用电器都工作时，干路电流变大，又知道家里的进户线也有一定电阻（约几欧），由可知，进户线分得的电压变大，而家庭电路总电压不变，可知用电器两端的电压会变小，由公式可知，在灯泡电阻不变的情况下，其两端的电压变小，则实际功率变小，则灯泡变暗。
26．亲爱的同学，请利用你所掌握的实验技能回答下列问题。
（1）如图甲，这是一种家用电力检测仪的部分截图，它当前测量的是________（填物理量），示数是________；

（2）如图乙所示，这是某试电笔的结构图，其外壳为透明绝缘体，安装时________，（选填“能”或“不能”）调换氖管与电阻的位置，使用时，手的________（选填“要”或“不要”）接触笔卡；
（3）家庭电路中，检测电路故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图丙所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）可能出现下列几种现象，请你根据所提供的现象判断电路的状态（选填“短路”“断路”或“正常”）
①L0不亮，说明该支路________；
②L0正常发光，说明该支路________；
③L0发光呈暗红色，说明该支路________。
【答案】     电功率     790.0W     能     要     断路     短路     正常
【解析】（1）[1][2]由图片上的单位W可知，应该是测量功率的，其数值为790.0W。
（2）[3][4]氖管与电阻是串联在一起的，所以可以调换位置，试电笔使用时手指应接触笔卡金属体，使火线、测电笔、人体、大地构成闭合回路，才能使氖管发光。
（3）[5]当L0不亮时，说明电路没有电流通过，支路是断路状态。
[6]当L0能正常发光，说明L0得到了220V的电压，该支路是发生了短路。
[7]L0发光呈暗红色时，说明L0与支路灯泡串联，两个灯得到的电压都小于220V。均不能正常发光，反而说明支路是正常的。
27．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法

如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法

如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
【答案】     L1短路     L2断路     电路连接正常     B     CD     右     漏电
【解析】(1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路；
[2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路；
[3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常；
(2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。
[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。
[6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。
(3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。
