2023年江苏省无锡外国语学校中考物理模拟试题（含解析）
展开
这是一份2023年江苏省无锡外国语学校中考物理模拟试题（含解析），共32页。试卷主要包含了单选题，填空题，实验题，综合题，作图题等内容，欢迎下载使用。

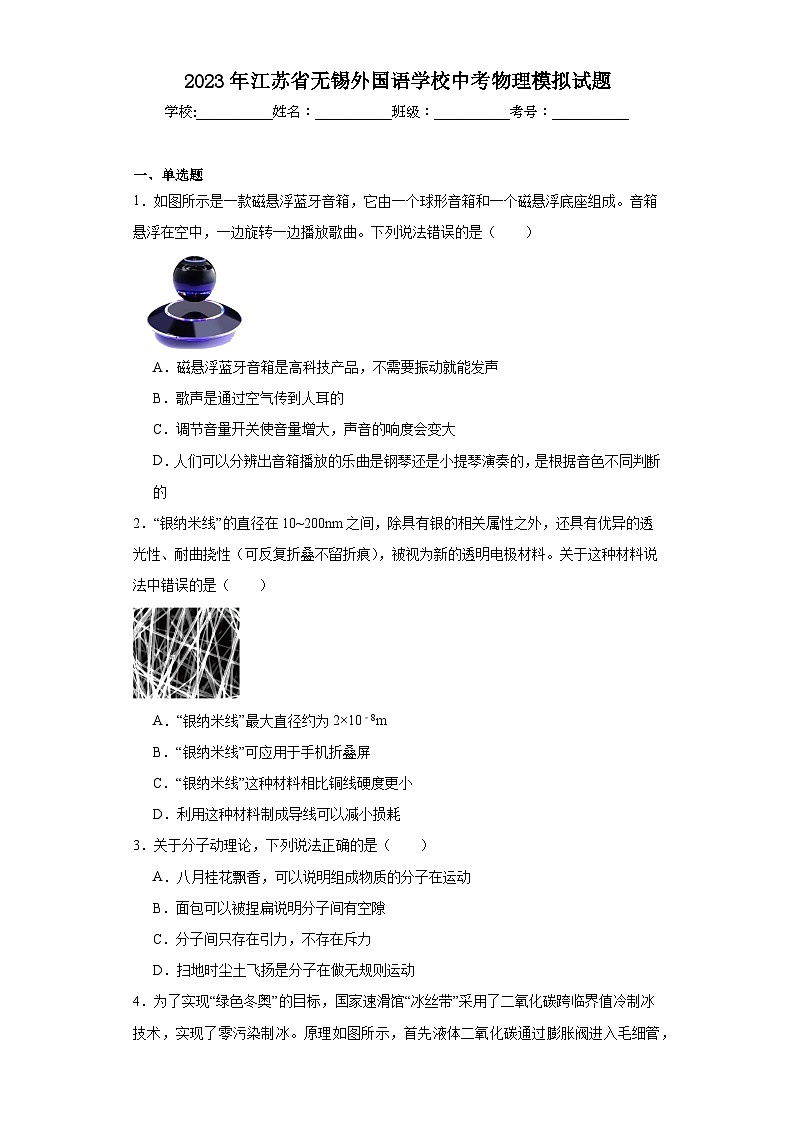

2023年江苏省无锡外国语学校中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示是一款磁悬浮蓝牙音箱，它由一个球形音箱和一个磁悬浮底座组成。音箱悬浮在空中，一边旋转一边播放歌曲。下列说法错误的是（ ）
A．磁悬浮蓝牙音箱是高科技产品，不需要振动就能发声
B．歌声是通过空气传到人耳的
C．调节音量开关使音量增大，声音的响度会变大
D．人们可以分辨出音箱播放的乐曲是钢琴还是小提琴演奏的，是根据音色不同判断的
2．“银纳米线”的直径在10~200nm之间，除具有银的相关属性之外，还具有优异的透光性、耐曲挠性（可反复折叠不留折痕），被视为新的透明电极材料。关于这种材料说法中错误的是（ ）
A．“银纳米线”最大直径约为2×10﹣8m
B．“银纳米线”可应用于手机折叠屏
C．“银纳米线”这种材料相比铜线硬度更小
D．利用这种材料制成导线可以减小损耗
3．关于分子动理论，下列说法正确的是（ ）
A．八月桂花飘香，可以说明组成物质的分子在运动
B．面包可以被捏扁说明分子间有空隙
C．分子间只存在引力，不存在斥力
D．扫地时尘土飞扬是分子在做无规则运动

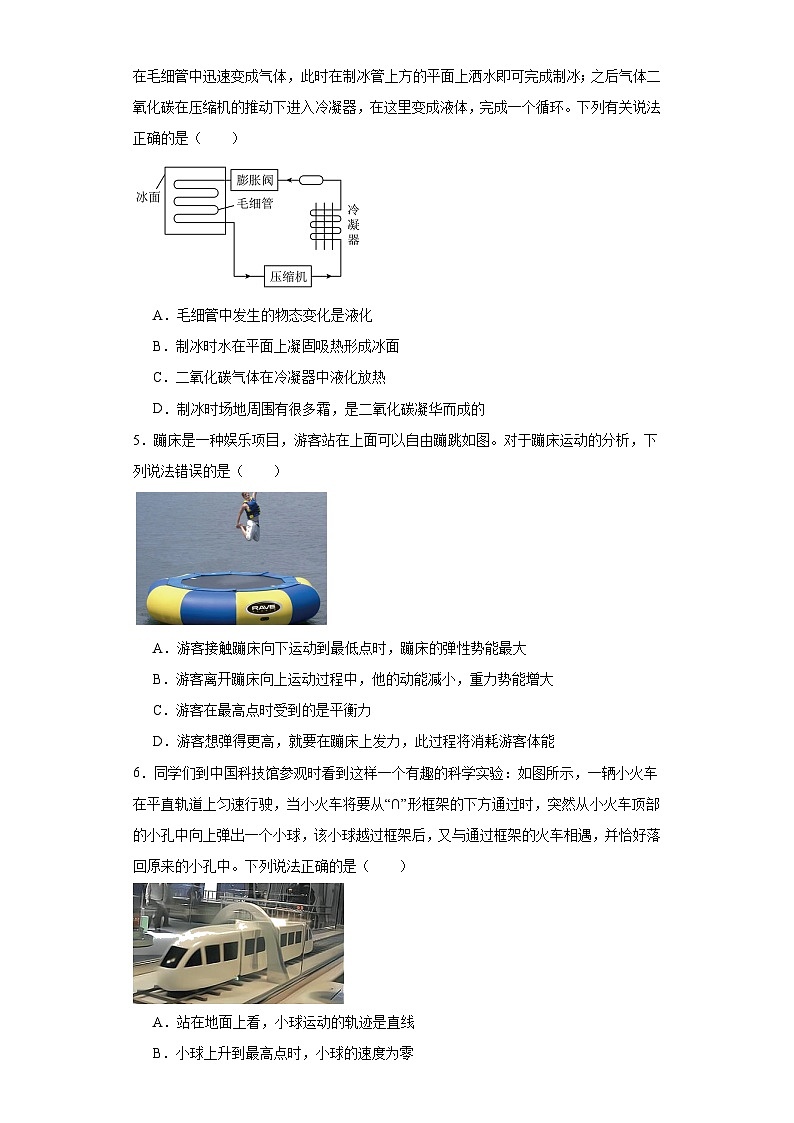

4．为了实现“绿色冬奥”的目标，国家速滑馆“冰丝带”采用了二氧化碳跨临界值冷制冰技术，实现了零污染制冰。原理如图所示，首先液体二氧化碳通过膨胀阀进入毛细管，在毛细管中迅速变成气体，此时在制冰管上方的平面上洒水即可完成制冰；之后气体二氧化碳在压缩机的推动下进入冷凝器，在这里变成液体，完成一个循环。下列有关说法正确的是（ ）
A．毛细管中发生的物态变化是液化
B．制冰时水在平面上凝固吸热形成冰面
C．二氧化碳气体在冷凝器中液化放热
D．制冰时场地周围有很多霜，是二氧化碳凝华而成的
5．蹦床是一种娱乐项目，游客站在上面可以自由蹦跳如图。对于蹦床运动的分析，下列说法错误的是（ ）
A．游客接触蹦床向下运动到最低点时，蹦床的弹性势能最大
B．游客离开蹦床向上运动过程中，他的动能减小，重力势能增大
C．游客在最高点时受到的是平衡力
D．游客想弹得更高，就要在蹦床上发力，此过程将消耗游客体能
6．同学们到中国科技馆参观时看到这样一个有趣的科学实验：如图所示，一辆小火车在平直轨道上匀速行驶，当小火车将要从“∩”形框架的下方通过时，突然从小火车顶部的小孔中向上弹出一个小球，该小球越过框架后，又与通过框架的火车相遇，并恰好落回原来的小孔中。下列说法正确的是（ ）
A．站在地面上看，小球运动的轨迹是直线
B．小球上升到最高点时，小球的速度为零
C．小球能落回小孔是因为小球在空中运动的过程中受到水平向前的力
D．小球能落回小孔是因为小球具有惯性，在水平方向保持与火车相同的速度

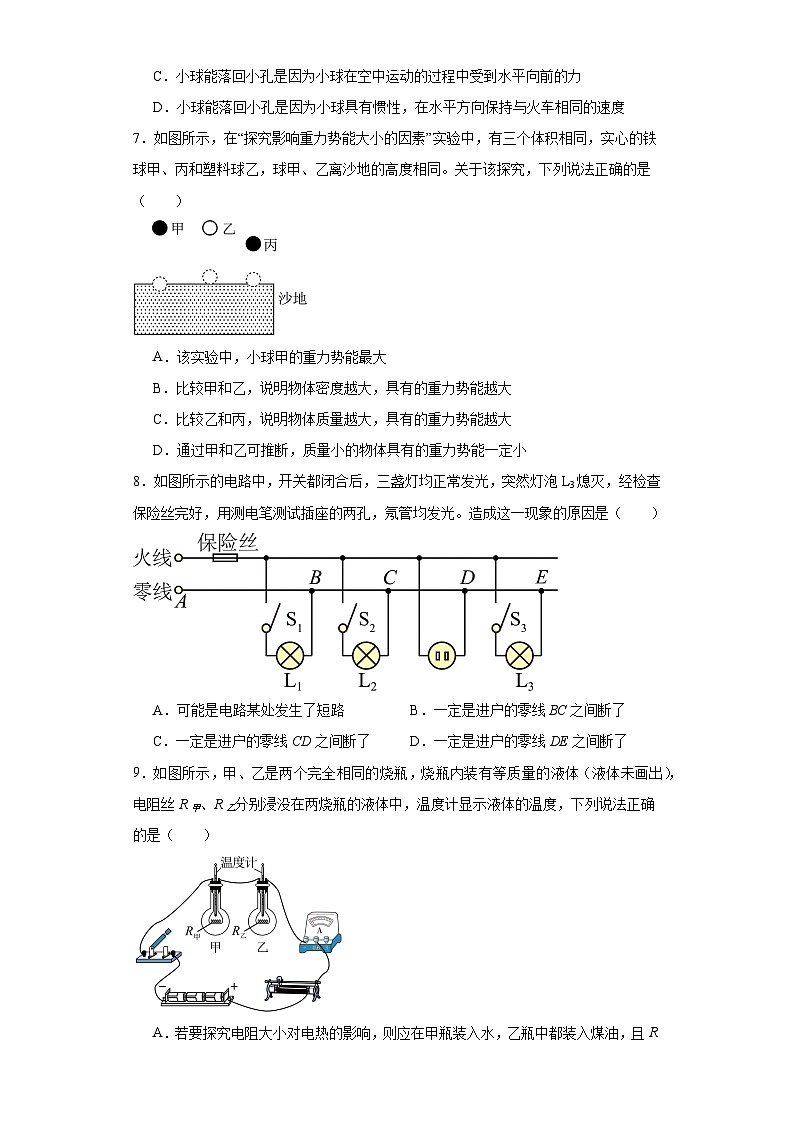

7．如图所示，在“探究影响重力势能大小的因素”实验中，有三个体积相同，实心的铁球甲、丙和塑料球乙，球甲、乙离沙地的高度相同。关于该探究，下列说法正确的是（ ）
A．该实验中，小球甲的重力势能最大
B．比较甲和乙，说明物体密度越大，具有的重力势能越大
C．比较乙和丙，说明物体质量越大，具有的重力势能越大
D．通过甲和乙可推断，质量小的物体具有的重力势能一定小
8．如图所示的电路中，开关都闭合后，三盏灯均正常发光，突然灯泡L3熄灭，经检查保险丝完好，用测电笔测试插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．可能是电路某处发生了短路 B．一定是进户的零线BC之间断了
C．一定是进户的零线CD之间断了 D．一定是进户的零线DE之间断了
9．如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的液体（液体未画出），电阻丝R甲、R乙分别浸没在两烧瓶的液体中，温度计显示液体的温度，下列说法正确的是（ ）
A．若要探究电阻大小对电热的影响，则应在甲瓶装入水，乙瓶中都装入煤油，且R甲≠R乙
B．若要探究电阻大小对电热的影响，电流产生的热量可通过加热时间来反映
C．若要比较水和煤油的比热容大小，则应在甲、乙两瓶中分别装入水和煤油，且R甲=R乙
D．若要比较水和煤油的比热容大小，液体吸收的热量可通过温度计示数的变化比较
10．如图所示，在一个装满水的密闭的容器侧壁开三个小孔，则（ ）
A．三个小孔同时有水喷出，A孔水喷射得最远
B．三个小孔同时有水喷出，C孔水喷射得最远
C．B、C孔有水流出
D．无法确定
11．如图所示，是电学中常见的电路图，在 A、B 两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
①探究电流与电阻的关系时，调节电阻两端电压成倍数变化
②用伏安法测电阻时——改变定值电阻两端电压，测量对应电流
③研究影响电阻大小因素时——更换不同电阻丝，保持电流不变，测量对应电压值
④测量小灯泡的电功率时——改变小灯泡两端的电压，测量对应电流
A．①② B．②③ C．③④ D．②④
12．现有电源一个（电压不变），电压表、电流表、定值电阻和开关各一个，导线若干，两小灯泡，灯L1的额定电压为1.2V、灯L2额定电压为6V。现利用这些器材组成电路：若组成如图甲电路，电压表示数为5.4V，灯L1实际功率为其额定功率的，若组成如图乙电路，灯L2两端电压为3V，若组成如图丙所示电路，电流表示数为0.6A，忽略灯泡的电阻随温度的变化，则下列选项正确的是（ ）
A．灯L1的电阻为9Ω
B．灯L2的额定功率为4W
C．乙图中，灯L2的实际功率为其额定功率的一半
D．丙图中，灯L1正常发光，L2的实际功率为L1的9倍
二、填空题
13．锯木头时锯条会变热，这是通过 的方式改变锯条的内能的，此过程中能量的转化与汽油机的 冲程原理相同。
14．经过这段时间的学习之后，小明发现拔河比赛是一个与摩擦力大小有关的运动，作为体育委员的小明同学在选择参赛队员的时候应该选择体重较 （选填“轻”或“重”）的同学，因为摩擦力的大小与 有关；他应该选择较为 （选填“光滑”或“粗糙”）的鞋子才能增大本班获胜的概率。
15．如图所示，用两个完全相同的棋子A、B和玻璃板，在水平桌面上进行探究平面镜成像特点，此时棋子B与A的像重合。若仅将玻璃板沿轴向左平移，棋子B （选填“能”或“不能”）与A的像重合；若仅将棋子A沿垂直于的方向靠近玻璃板，棋子A的像相对于棋子B移动 ，像的大小 （选填“变大”、“变小”或“不变”）。
16．如图所示，雾炮车利用大型鼓风机向空中喷射水雾，吸附空气中的PM2.5，若天气晴好，望向水雾可能会看到美丽的“彩虹”，这种现象在物理学上属于光的 现象，说明白光是 （选填“单色光”或“复色光”）；2014年诺贝尔物理学奖颁给了“高亮度蓝色发光二极管”的三位发明者。在此前，红色、 色发光二极管已经面世，但直到发明了蓝色发光二极管后，利用发光二极管才能产生白色光源。
三、实验题
17．如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 ；
（2）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 ；
（3）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 。（选填“b”“c”或“d”）
四、填空题
18．为了探究近视眼和远视眼的成因，小明和同学课后利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜。当蜡烛、光屏和液体透镜如图放置，光屏上出现清晰的烛焰像，此烛焰像应是 （选填“放大”、“缩小”或“等大”）的实像。用注射器向橡皮膜注水，改变液体透镜的凸起程度，发现光屏上的烛焰像模糊了，若把蜡烛逐渐靠近凸透镜时，光屏上的像又清晰了，说明液体透镜注水后，成的像将 （选填“靠近”、“远离”）凸透镜，此实验说明了 （近视/远视）眼的成因。
19．如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，滑动变阻器接入电路的阻值 ，电压表示数 ，电压表和电流表示数比值 。（均选填“变大”、“变小”、“不变”）
20．小亮同学自制了如图所示的健身器材。用绳系在细杆的O点将细杆悬挂起来，在杆的A端悬挂质量m1＝10kg的重物，在B端竖直向下缓慢拉动细杆至水平位置。已知AO长1.5m，OB长0.5m，小亮的质量m2＝70kg，双脚与地面接触面积为400cm2，g取10N/kg。若细杆的重力忽略不计，则小亮对杆的拉力大小为 N，小亮对地面的压强为 Pa。若图中均匀细杆的质量为5kg，小亮在B端竖直向下缓慢拉动细杆至水平位置，所用的拉力大小为 N。
21．利用如图所示器材“探究二力平衡的条件”。
（1）实验中选择小卡片的目的是 （选填“考虑”或“不考虑”）小卡片的重力；
（2）实验时通过调整 来改变拉力的大小；当卡片平衡时，将卡片旋转过一个角度，松手后观察 （选填“释放瞬间”或“最终”）小车能否平衡。
五、综合题
22．小明用相机的慢动作功能拍摄了灯泡点亮的过程（如图甲），并同时用电流传感器测得通过灯泡的电流随时间变化情况（如图乙），所用的灯泡额定电压为36V。实验过程保持灯泡两端的电压恒定不变。在t=2×10-2s时刻，合上电源开关，请根据图中的信息，回答下列问题：
（1）灯泡从通电到电流稳定的过程中，灯泡的实际功率的变化情况是 （选填“增大”、“减小”或“不变”），你的判断的依据是 ；
（2）请问：能否判断出灯泡从哪一时刻开始正常发光？ ；若能，请说出灯泡开始正常发光的时刻 ；若不能请说出理由； 。
六、填空题
23．如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外缠绕着线圈。戴着这种手环走路时磁铁在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，这是利用了 原理。这种手环的工作原理与 （选填“发电机”或“电动机”）的工作原理相同。某次外出小明手环记下的步数是4500步，用时40分钟，按“三步两米”（即每3步走过的路程为2m）估算，小明此次运动的平均速度是 m/s。
24．如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。该电饭煲具有加热、保温功能，在加热挡时总功率为1540W，在保温挡时的总功率为55W。
（1）将开关S与a、b相连时， 发光（选填“红灯”或“绿灯”），此时电饭煲处于 状态（选填“加热”或“保温”）
（2）电饭煲处于加热状态时，R的电功率为；处于保温状态时，R的电功率为，且。则电阻为 Ω，电阻R为 Ω。
七、作图题
25．请完成光路图，并标出反射角。
八、填空题
26．如图甲所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙壁碰撞时，请在乙图中画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。
九、作图题
27．如图甲所示的是生活中常用的压蒜器，如图乙所示的是压蒜器的示意图。用压蒜器压蒜时ABO可以看作一个杠杆，请你在图乙中画出压蒜时的最小动力F1的示意图。
十、综合题
28．我国第一艘国产航母“山东号”满载排水量约为6.7万吨，它的飞机升降机位于航母舷侧，如图甲所示。它的四边形升降平台前后两边各有四组钢丝绳。每组钢丝绳由大功率液压机推动，八组钢丝绳同步提升即可将飞机平稳提到甲板上。其中一组钢丝绳的组装如图乙所示，其它七组与之相同。不计滑轮重及摩擦，g取10N/kg。
升降机的设计指标如下表：
从机库到航母平台高度
整个上升时间
升降平台质量
最大提升质量
液压油的压强约
30m
50s
80t
40t
107Pa
请问：
（1）以起飞的战斗机为参照物，航母是 （选填“运动”或“静止”）的；战斗机的发动机向后喷气，战斗机高速飞行，说明 ；
（2）如果海水密度为1.0×103kg/m3，满载航行的“山东号”航母排开的海水的体积是多少m3 ？
（3）请依据航母升降机的设计指标推断，每台液压机的功率至少为多少千瓦 ？
十一、实验题
29．在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω1A）、电压表和电流表做了如下实验：
（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）
（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于 端；
（3）实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与 的关系；
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；
①图是第2次实验时电流表的示数，示数为 A；
②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为 Ω；
（5）小明根据实验数据描绘出了如图所示的图像，可以得出结论： ；
【拓展】小红利用现有器材又做了下面的实验：
①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5V；
②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；
通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为 Ω。
30．小明在物理实验课上测量一小石块的密度：
(1)调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的 （填“左”或“右”）侧；
(2)把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则石块的质量是 g；
(3)在量筒中装入40cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所示，则小石块的体积为 cm3，小石块的密度是 g/cm3。
(4)小明回家后看到爸爸的柜中收藏了好多漂亮的石头，他选出一块石头，利用一个圆柱形透明玻璃杯、一把刻度尺、一个薄塑料袋，测出了石头的密度。他设计的方案如下，请把他的实验步骤补充完整。
①在杯中倒入适量的水，用刻度尺测出水深为h1；
②将石头放入塑料袋中，用嘴向袋内吹气后封口，将袋放入杯中漂浮（袋及袋内气体质量忽略不计），用刻度尺测出此时水深为h2（如图丙）；
③从杯中取出塑料袋，取出袋中石头直接浸没在杯内水中，发现石头的吸水性很强，于是他在石头吸足水后，用刻度尺测出此时的水深为h3（如图丁）；
④利用以上三个测量数据可以计算出石头的密度，但测量值 （填“偏大”或“偏小”），于是他再用刻度尺测出 为h4；
⑤该石头较准确的密度表达式ρ石＝ （用字母表示，ρ水已知）。
31．同学们在学完弹簧测力计的相关知识后，自制了一个“橡皮筋测力计”，将橡皮筋不挂重物时下端对应位置标为零刻度线：挂1N重物时，下端对应位置标为1N；将这段距离等分为20格，每格表示0.05N。用此测力计测量物体重力时，发现测量值不准确。为了弄清其中的原因，同学们探究了橡皮筋的伸长与受到外力的关系。他们利用规格为0.05N的螺母若干、刻度尺、橡皮筋、白板等进行了实验探究，不挂重物时，使橡皮筋下端与刻度尺的零刻度线对齐：挂不同重物时，橡皮筋下端对应不同的刻度值，作出标记，如图所示。同学们在橡皮筋下依次挂上个数不等的螺母，实验数据记录如下表所示。
试验次数
1
2
3
4
5
6
7
8
9
10
11
12
螺母个数n/个
0
1
2
3
4
5
6
7
8
9
10
11
螺母总重G/N
0
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0.55
刻度尺读数L/mm
0
5.0
11.0
20.0
30.0
45.0
60.0
75.0
90.0
110.0
133.0
158.0
（1）分析实验数据可初步得出：橡皮筋下所挂重物越重，橡皮筋的伸长越 ；
（2）进一步分析数据发现：每增加1个螺母时，刻度尺读数的变化量总体上是不同的，但中间有部分读数的变化量是相同的，若静止时橡皮筋下端对应刻度尺的70.0mm处，推测橡皮筋下所挂的物体重约为 N（结果保留两位小数）；若挂另一重物，静止时橡皮筋下端对应刻度尺的15.0mm处，此时 （选填“能”或“不能”）确定此物体的重；
（3）同学们根据实验数据，用此橡皮筋重新制作一个刻度均匀的测力计，橡皮筋上端和刻度尺的位置保持不变。制作此测力计依据的原理是 ；若使测力计的量程最大，零刻度线应标在刻度尺的 mm刻度处，此测力计的最大量程为 ；
（4）同学们更换不同的橡皮筋进行探究，发现其它橡皮筋的特点均与此相似，他们由此总结出，若要用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围 ，整体上测量不准确，所以橡皮筋不适合做测力计。
十二、计算题
32．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲所示。控制电路电源电压U1＝20V，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部，如图乙所示，其阻值与压力有关，阻值随水位变化关系如表。工作电路包括注水系统和喷淋系统，其电源电压U2＝220V；圆柱体水箱底面积S＝0.4m2。当水箱内的水位上升到2m时，通过电磁铁线圈的电流0.2A，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1＝1A；当水位下降到1m时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2＝2A。
水位/m
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
2.25
压敏电阻阻值RF/Ω
300
200
125
90
70
65
62
60
59
（1）该系统喷水，可使周围30kg的空气温度降低5℃，则空气放出的热量是多少？[c空气＝1.0×103J/（kg•℃）]
（2）当水箱内水位达到2m时，控制电路中压敏电阻RF的功率为多少W？
（3）当水箱内水位下降到1m时，通过电磁铁线圈的电流Ib为多少A？（结果保留两位小数）
（4）喷淋系统工作时，每秒钟喷水恒为0.001m3注水系统工作时，每秒钟给水箱注水恒为0.005m3。求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能。
参考答案：
1．A
【详解】A．声音是物体振动产生的，最新磁悬浮蓝牙音箱是高科技产品，但是其发声仍需要振动，故A错误，符合题意；
B．声音的传播靠介质，歌声是通过空气传到人耳的，故B正确，不符合题意；
C．声音的三个特征分别是音调、响度、音色，是从不同角度描述声音的，调节音量开关，调大音量，声音的响度就变大，故C正确，不符合题意；
D．人们可以分辨出音箱播放的乐曲是钢琴还是小提琴演奏的，是根据音色不同判断的，故D正确，不符合题意。
故选A。
2．A
【详解】A．“银纳米线”的最大直径为
故A错误，符合题意；
B．“银纳米线”具有优异的耐曲挠性，反复折叠不留折痕，所以可应用于制作手机折叠屏，故B正确，不符合题意；
C．“银纳米线”具有优异的耐曲挠性，反复折叠不留折痕，说明其硬度较小，故C正确，不符合题意；
D．银具有良好的导电性，利用这种材料制成导线可以减小电能的损耗，故D正确，不符合题意。
故选A。
3．A
【详解】A．能闻到桂花的香味，是由于有香味的物质分子在不停的做无规则运动进入到空气中，这是扩散现象，故A正确；
B．用手捏面包，面包体积变小，是因为面包质软且内部有很多孔隙，不能说明分子间有空隙，故B错误；
C．分子之间的引力和斥力同时存在，只是对外表现不同，故C错误；
D．扫地时尘土飞扬，尘土不是分子，而是宏观物体，因此尘土飞扬属于宏观物体的机械运动，故D错误。
故选A。
4．C
【详解】A．由题意可知二氧化碳液体进入毛细管后变成气体，为汽化现象，故A错误；
B．制冰管上洒水为液体，后变成固态，为凝固现象，凝固过程放热，故B错误；
C．冷凝器中的二氧化碳从气态变为液态，为液化现象，液化过程中放热，故C正确；
D．制冰时场地周围的霜是由空气中的水蒸气遇冷凝华形成的小冰晶附着在物体上，不是二氧化碳凝华形成的，故D错误。
故选C。
5．C
【详解】A．游客接触蹦床向下运动到最低点时，蹦床的弹性形变的程度最大，所以弹性势能最大，故A正确，不符合题意；
B．游客离开蹦床向上运动过程中，质量不变，速度变小，动能变小；质量不变，高度变大，重力势能增大，故B正确，不符合题意；
C．游客在最高点时只受到重力的作用，受到的不是平衡力，故C错误，符合题意；
D．游客想弹得更高，就要在蹦床上发力，使蹦床的形变程度变大，弹性势能变大，转化为的重力势能就越大，此过程将消耗游客体能，游客的体能转化为弹性势能。故D正确，不符合题意。
故选C。
6．D
【详解】A．相对于地面，小球竖直方向做竖直上抛运动，水平方向做匀速运动，轨迹是曲线，故A错误；
B．小球上升到最高点时，还具有水平方向上的速度，小球的速度不为零，故B错误；
CD．小球能落回小孔是因为小球具有惯性，在水平方向保持与火车相同的速度，故C错误，D正确。
故选D。
7．A
【详解】A．由图可知甲球陷入沙中深度最深，说明甲球做功最多，所以该球的重力势能最大，故A正确；
B．比较甲和乙，在体积相同，下落高度相同的情况下，物体密度越大，其具有的重力势能越大，故B错误；
C．比较乙和丙，质量、高度都是变量，无法确定影响因素，故C错误；
D．比较甲和乙可知甲球陷入沙中深度深，说明甲球对沙子做的功多，所以该球的重力势能大，进一步说明在高度相同的情况下，质量小的物体具有的重力势能一定小，故D错误。
故选A。
8．C
【详解】A．电路某处发生了短路，会使保险丝熔断，试电笔的氖管不会发光，故A不符合题意；
BCD．L3熄灭，灯L2、L1发光，说明电路出现了断路现象；试电笔插进插座的两孔，两孔与火线之间是接通的，则氖管均发光，右孔与火线相连接，左孔通过L3与火线相连接，灯L2、灯L1发光，L3熄灭，说明进户的零线CD之间断了，故C符合题意，BD不符合题意。
故选C。
9．C
【详解】AB．要探究电阻大小对电热的影响，由控制变量法，要控制通过电阻的电流和通电时间相同，只改变电阻的大小；电阻丝产生的热量不易直接观察，可使等质量初温相同的液体（煤油）吸收热量，通过温度计的示数变化来进行判断的，则应在甲、乙两瓶中都装入煤油，且R甲≠R乙，故AB错误；
CD．比较水和煤油的比热容大小时，烧瓶内应分别装有质量相同的水和煤油，使它们在相同的时间内吸收相同的热量，比较温度的变化，温度变化小的吸热能力强。因两电阻串联，通过两电阻丝的电流相等，通电时间也相同，根据Q=I2Rt，为控制吸热相同，故R甲=R乙，故C正确，D错误。
故选C。
10．C
【详解】A、B、C三个小孔处受到的大气压强相等，因A孔上方水的压强小于大气压强，所以A孔没有水流出；因A孔与外界相通，那么B孔向外的压强等于A处的大气压加上B孔上方水的压强大于B孔向内的大气压，所以B孔有水流出；同理可知，C孔向外的压强等于大气压加上C孔上方水的压强，大于C孔向内的大气压，所以C孔也有水流出。
故选C。
11．D
【详解】①根据控制变量法的思路，研究导体中的电流与电阻的关系时，要保持导体两端的电压不变，而电路中换用阻值不同的电阻时，电阻两端的电压就要改变，为了保持电阻两端的电压不变，就需要改变滑动变阻器接入电路的阻值，故①错误；
②用“伏安法”测电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故②正确；
③在探究“研究影响电阻大小因素时”时，保持电压不变，多次更换电阻丝，测量对应电流，是为了得出电阻与什么因素有关，滑动变阻器起到保护电路的作用，故③错误；
④小灯泡的功率随灯泡的电压变化而变化，改变灯泡两端的电压，测量对应电流是，为了测出不同电压下小灯泡的实际功率，故④正确。
故ABC不符合题意，D符合题意。
故选D。
12．B
【详解】A．由图甲，R与L1串联，电压表测R两端电压，因为灯L1实际功率为其额定功率的，即
由
可知
所以灯L1实际电压
由串联电路的电压特点可知，电源电压
U=UR甲+U1实=5.4V+0.6V=6V
由串联电路的分压原理可知
即
由图乙知，L2与R串联，由串联电路的电压特点可知，灯L2两端的电压
U2实=U-UR乙=6V-3V=3V
由串联电路的分压原理可知
即
R2=R
则
由图丙知，两灯串联，由欧姆定律可知，两灯泡串联时的总电阻
由串联电路的电阻特点可知
解得
R2=9Ω，R1=1Ω
故A错误；
B．L2的额定功率
故B正确；
C．由
可知，乙图中，灯L2的实际功率与额定功率之比
即灯L2的实际功率为其额定功率的，故C错误；
D．由欧姆定律可知，丙图中，灯L1和L2两端的实际电压分别为
U丙1=I丙R1=0.6A×1Ω=0.6V
U丙2=I丙R2=0.6A×9Ω=5.4V
因为U丙1
可知，L2的实际功率与L1的实际功率之比为
即丙图中，灯L1不能正常发光，L2的实际功率为L1的9倍，故D错误。
故选B。
13． 做功 压缩
【详解】[1][2]改变内能的方式包括做功和热传递，锯木头时锯条会变热，这是通过做功的方式改变它的内能，这与汽油机工作中的压缩冲程的能量转化相同，都是将机械能转化为内能。
14． 重 压力 较大
【详解】[1][2][3]滑动摩擦力大小与压力大小和接触面的粗糙程度有关，压力越大，接触面越粗糙，滑动摩擦力越大。拔河比赛获胜的诀窍之一就是要设法增大队员与地面的摩擦。在接触面粗糙程度一定时，较重的运动员对地面的压力大，摩擦力大；穿鞋底较粗糙的鞋子，可以在压力一定时，增大摩擦力。因此作为体育委员的小明同学在选择参赛队员的时候应该选择体重较重的同学，选择较为粗糙的鞋子才能增大本班获胜的概率。
15． 能 2 不变
【详解】[1] 根据平面镜成像的特点，平面镜成的像和物体大小相等，关于镜面对称，如果只将玻璃板沿轴MN向左平移，所成的像的大小不变，棋子A的像的位置不变，仍能看到棋子B与A的像重合。
[2][3] 由平面镜成像中的像距等于物距，可知棋子A沿垂直于的方向靠近玻璃板，棋子A的像也向玻璃板靠近2cm，所以棋子A的像相对于棋子B移动2cm；根据平面镜成像的特点可知，像与物的大小相等，所以棋子A靠近玻璃板，但所成的像的大小不变。
16． 色散 复色光 绿
【详解】[1][2]“彩虹”的形成原理是光的色散现象，光的色散证明了白光是复色光，是由多种单色光混合而成的。
[3]在发明“高亮度蓝色发光二极管（LED）”之前，红色、绿色发光二极管已经面世，但直到发明了蓝色发光二极管后，利用发光二极管才能产生白色光源。
17． 秒表 不变 c
【详解】（1）[1]实验中需要测量加热时间，所以还需要的测量工具是秒表。
（2）[2]由a图像可知，水沸腾时，持续吸收热量，温度保持不变。
（3）[3]用初温相同的质量为m2（m2＞m1）的水做实验，则沸点相同，但所需加热时间要长，故图线是图乙中的c。
18． 缩小 靠近 近视
【详解】[1]由图可知，此时物距u＞v，故凸透镜在光屏上呈现倒立、缩小的实像。
[2][3]用注射器向水凸透镜里加水，使凸透镜变凸，由于凸透镜折射能力变强，所以像将靠近透镜，要在光屏上得到清晰的像，光屏应向靠近透镜的方向移动，这是近视眼的成因。
19． 变大 变小 不变
【详解】[1][2]由电路图可知，闭合开关，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流；滑动变阻器的滑片P右侧电阻丝接入电路中，向左移动滑片P，滑片P右侧电阻丝的长度变长，其接入电路中的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U＝IR可知，电压表示数变小。
[3]由可知，电压表和电流表的示数比值等于定值电阻R的阻值，则其比值不变。
20． 300 1×104 350
【详解】[1]若细杆的重力忽略不计，根据题意可知
小亮双脚与地面接触面积
由可得，A端悬挂重物受到的重力为
小亮受到的重力为
根据杠杆平衡条件，有
即
解得F2＝300N，则小亮对杆的拉力大小为300N。
[2]小亮对地面的压力大小为
由可得，小亮对地面的压强为
[3]若图中均匀细杆的质量m杆＝5kg，则细杆所受重力为
均匀细杆的重心在支点O左侧L＝0.5m处，小亮在B端竖直向下缓慢拉动细杆至水平位置，根据杠杆平衡条件可知
即
解得F2′＝350N。则所用的拉力大小为350N。
21． 不考虑 钩码的数量 释放瞬间
【详解】（1）[1]小卡片的重力比较小，可以不考虑重力对实验的影响。
（2）[2][3]在线的两端挂上钩码的作用是使两个拉力的方向相反，可通过调整钩码的数量来改变拉力的大小；将小卡片转过一个角度，两个拉力不在同一直线上，松手后纸片释放瞬间不能平衡，设计此实验步骤的目的是为了探究不在同一直线上的两个力是否平衡。
22． 减小 见解析 能 6×10-2s 见解析
【详解】（1）[1][2]由图乙可知，灯泡从通电到电流稳定的过程中，通过灯泡的电流在变小，因为灯泡两端的电压恒定不变，根据公式P=UI可知，灯泡的实际功率在减小。
（2）[3][4][5]当灯泡开始正常发光，灯丝的温度不再发生变化，则灯丝的电阻也不再变化，根据欧姆定律可知，灯丝的电流保持不变，由图乙可知，灯泡开始正常发光的时刻为6×10-2s。
23． 电磁感应 发电机 1.25
【详解】[1]根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反向运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
[2]发电机的工作原理是电磁感应现象，电动机的工作原理是通电导体在磁场中受力运动，故手环的工作原理与发电机相同。
[3]由题意知，小明通过的路程为
由可知，小明的平均速度为
24． 红灯 加热 110 44
【详解】（1）[1]由电路图知道，将开关S与a、b相连时，R1与红色指示灯并联后再与R并联，此时电路的总电阻最小，则此时红色指示灯发光。
[2]电源的电压一定时，由知道，此时电路的总功率最大，电饭煲处于加热状态。
（2）[3]由电路图知道，将开关S与c相连时，R与R2串联，电饭煲处于保温状态，由P=UI知道，电路中的电流
因电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，且
P1：P2=400：1
所以，由P=I2R知道，两种情况下通过R的电流之比
则加热时，通过R的电流
IR=20I保=20×0.25A=5A
加热时，电路的总电流
因并联电路中干路电流等于各支路电流之和，所以，加热时通过R1的电流
I1=I加-IR=7A-5A=2A
因并联电路中各支路两端的电压相等，所以，由知道，电阻R1的阻值
[4]由于加热状态时，通过R的电流是5A，由欧姆定律知道，电阻R为
25．
【详解】过入射点垂直镜面作出法线，再在法线的左侧画出反射光线，注意反射角等于入射角，光与镜面成30°角，入射角为60°，反射角也等于60°，如图所示：
26．
【详解】重力的方向是竖直向下的，过B的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，小车停止运动，但B因为具有惯性，所以B会向右运动，则B受到的摩擦力方向水平向左，如图所示：
27．
【详解】图中的压蒜器在压蒜时，支点在O点，由图知，阻力F2的方向向上，阻力有绕着O点逆时针转动的效果，为使杠杆平衡，则动力F1应绕着O点按顺时针方向转动，故动力F1的方向斜向下方，作用点在A点，根据杠杆平衡条件，OA为最大动力臂，当动力F1垂直OA时，动力最小，如下图所示：
28． 运动 物体间力的作用是相互的 6.7×104m3 90kW
【详解】（1）[1]以起飞的战斗机为参照物，航母的位置发生变化，是运动的。
[2]战斗机的发动机向后喷气，战斗机高速飞行，说明物体间力的作用是相互的。
（2）[3]已知满载排水量约为
由密度公式可知航母排开海水的体积为
（3）[4]每个活塞的压力为
每个液压机的功率为
29． 最左端 电阻 0.2 30 当导体两端电压不变时，通过导体的电流与导体的电阻成反比 4Ω
【详解】（1）[1]由图甲可知，电阻处发生了短路，同时将电压表短路，由变阻器到电阻的导线连接错误，应将变阻器的左端连接到电压表的负接线柱，如图所示：
（2）[2]闭合开关前，滑动变阻器应处于最大阻值处，由电路图可知，当滑片移到最左端时，变阻器阻值最大，故滑动变阻器的滑片应置于最左端。
（3）[3]由表格中数据可知，实验时改变导体的电阻，测量电路中通过电流的大小，故小明是探究电流与电阻的关系。
（4）[4]由图乙可知，电流表所选量程为0~0.6A，分度值为0.02A，则电流表的示数为0.2A。
[5]由①可知，开关闭合，定值电阻与变阻器串联，电路中电流为0.2A，此时定值电阻两端的电压为
若选用30Ω的电阻，则变阻器两端的电压为
此时电路中的电流为
则滑动变阻器的阻值为
15Ω大于滑动变阻器的最大阻值10Ω，所以无法满足实验条件，故这个定值电阻的阻值为30Ω。
（5）[6]由图可知，电流与电阻的倒数的关系为一条过原点的直线，则电流与电阻的倒数成正比，所以电流与电阻成反比，故可得出结论：当导体两端电压不变时，通过导体的电流与导体的电阻成反比。
[7]设当电源电压调为U前时，定值电阻阻值为R前，更换后的定值电阻阻值为R后，电源电压为U后，当电压表调到2.5V，即定值电阻两端电压为2.5V，则滑动变阻器两端电压为（或），保持滑片不动，则滑动变阻器阻值不变，根据
则可得出
化简后得定值电阻前后的比值为
电源可调为1.5V、3.0V、4.5V、6.0V，其中1.5V小于2.5V，舍去。
①当U前=3V、U后=4.5V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，通过观察可知，R前=20Ω、R后=5Ω符合要求，当定值电阻为R前=20Ω时，电路中电流为
滑动变阻器的阻值为
②当U前=3V、U后=6V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，此时没有满足比值的定值电阻，故舍去。
③当U前=4.5V、U后=6V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，此时没有满足比值的定值电阻，故舍去。
综上所述，此时滑动变阻器接入电路的阻值为4Ω。
30． 左 24.2 10 2.42 偏大 取出石块后烧杯中水的深度 ρ水
【详解】(1)[1]调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的左侧。
(2)[2]把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则石块的质量等于砝码的质量加上游码所对应的刻度(游标分度值为0.2 g)，即
m=20 g+4.2 g=24.2 g
(3)[3]在量筒中装入40 cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所示，石块和水的总体积为50 cm3，则小石块的体积为
V=50 cm3-40 cm3=10 cm3
[4]小石块的密度是
(5)[5][6]若考虑到石头吸水，则h3值偏小，故会导致石头的测量体积偏小，由可知，测量密度偏大，接下来他再用刻度尺测出取出石块后烧杯中水的深度为h4。
[7]设圆柱形透明玻璃杯内侧的横截面积为S，放石头的塑料袋排开水的体积为
由阿基米德原理，塑料袋受到的浮力
因漂浮，故
即
故
石块的体积
石头的密度
31． 长 0.33 不能 在橡皮筋的弹性限度内，橡皮筋的伸长量与所受到的拉力成正比 30.0 0~0.2N 小
【详解】（1）[1]分析表中数据可知，橡皮筋下所挂重物越重，橡皮筋所受拉力越大，刻度尺读数越大，即橡皮筋的伸长越长。
（2）[2]在第5次到第8次实验中，橡皮筋的伸长量与所受拉力成正比，设橡皮筋所受拉力为Fx时，刻度尺的示数L为70.0mm，则有
(L7﹣L5)∶(Lx﹣L5)=(F7﹣F5)∶(Fx﹣F5)
即
(60.0mm-30.0mm)∶(70.0mm﹣30.0mm)=(0.30N-0.20N)∶(Fx-0.20N)
解得
Fx≈0.33N
[3]在其他次数实验中，橡皮筋的伸长量与所受拉力没有精确的数量关系，若静止时橡皮筋下端对应刻度尺的15.0mm处时，并不能确定此时对应的物体重。
（3）[4]制作此测力计依据的原理是：在橡皮筋的弹性限度内，橡皮筋的伸长量与所受到的拉力成正比。
[5][6]在第5次到第8次实验中，橡皮筋的伸长量与所受拉力成正比，要用此橡皮筋制作一个刻度均匀的测力计，并且均匀变化的范围最大、量程最大，零刻度线应标在刻度尺的30.0mm刻度处，此测力计的最大量程为0~0.2N。
（4）[7]用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围小，整体上测量不准确，所以橡皮筋不适合做测力计。
32．（1）1.5×105J；（2）2.4W；（3）0.15A；（4）1.32×105J
【详解】解：（1）空气放出的热量为
（2）在水位2米时，RF＝60Ω，通过的电流为0.2A，控制电路中压敏电阻RF的功率为
（3）当水位为2米时，由表格数据知RF＝60Ω，根据串联电路特点和欧姆定律可得R0阻值为
（3）当水位1米时，由表格数据知RF1＝90Ω，由串联电路特点和欧姆定律可得线圈的电流为
（4）由工作电路知，注水和喷淋系统是并联的，注水系统从水位1米开始注水到2米，注水的总体积为
注水的同时喷淋系统一直工作，所以注水时间为
水位从2米下降到1米，需要的时间为
所以注水系统与喷淋系统同时工作时，工作电路电流做的功为
喷淋系统单独工作时，工作电路电流做功为
所以相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能为
答：（1）空气放出的热量是1.5×105J；
（2）当水箱内水位达到2m时，控制电路中压敏电阻RF的功率为2.4W；
（3）当水箱内水位下降到1米时，通电电磁铁线圈的电流Ib为0.15A；
（4）相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能为1.32×105J。
2023年江苏省无锡外国语学校中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示是一款磁悬浮蓝牙音箱，它由一个球形音箱和一个磁悬浮底座组成。音箱悬浮在空中，一边旋转一边播放歌曲。下列说法错误的是（ ）
A．磁悬浮蓝牙音箱是高科技产品，不需要振动就能发声
B．歌声是通过空气传到人耳的
C．调节音量开关使音量增大，声音的响度会变大
D．人们可以分辨出音箱播放的乐曲是钢琴还是小提琴演奏的，是根据音色不同判断的
2．“银纳米线”的直径在10~200nm之间，除具有银的相关属性之外，还具有优异的透光性、耐曲挠性（可反复折叠不留折痕），被视为新的透明电极材料。关于这种材料说法中错误的是（ ）
A．“银纳米线”最大直径约为2×10﹣8m
B．“银纳米线”可应用于手机折叠屏
C．“银纳米线”这种材料相比铜线硬度更小
D．利用这种材料制成导线可以减小损耗
3．关于分子动理论，下列说法正确的是（ ）
A．八月桂花飘香，可以说明组成物质的分子在运动
B．面包可以被捏扁说明分子间有空隙
C．分子间只存在引力，不存在斥力
D．扫地时尘土飞扬是分子在做无规则运动
4．为了实现“绿色冬奥”的目标，国家速滑馆“冰丝带”采用了二氧化碳跨临界值冷制冰技术，实现了零污染制冰。原理如图所示，首先液体二氧化碳通过膨胀阀进入毛细管，在毛细管中迅速变成气体，此时在制冰管上方的平面上洒水即可完成制冰；之后气体二氧化碳在压缩机的推动下进入冷凝器，在这里变成液体，完成一个循环。下列有关说法正确的是（ ）
A．毛细管中发生的物态变化是液化
B．制冰时水在平面上凝固吸热形成冰面
C．二氧化碳气体在冷凝器中液化放热
D．制冰时场地周围有很多霜，是二氧化碳凝华而成的
5．蹦床是一种娱乐项目，游客站在上面可以自由蹦跳如图。对于蹦床运动的分析，下列说法错误的是（ ）
A．游客接触蹦床向下运动到最低点时，蹦床的弹性势能最大
B．游客离开蹦床向上运动过程中，他的动能减小，重力势能增大
C．游客在最高点时受到的是平衡力
D．游客想弹得更高，就要在蹦床上发力，此过程将消耗游客体能
6．同学们到中国科技馆参观时看到这样一个有趣的科学实验：如图所示，一辆小火车在平直轨道上匀速行驶，当小火车将要从“∩”形框架的下方通过时，突然从小火车顶部的小孔中向上弹出一个小球，该小球越过框架后，又与通过框架的火车相遇，并恰好落回原来的小孔中。下列说法正确的是（ ）
A．站在地面上看，小球运动的轨迹是直线
B．小球上升到最高点时，小球的速度为零
C．小球能落回小孔是因为小球在空中运动的过程中受到水平向前的力
D．小球能落回小孔是因为小球具有惯性，在水平方向保持与火车相同的速度
7．如图所示，在“探究影响重力势能大小的因素”实验中，有三个体积相同，实心的铁球甲、丙和塑料球乙，球甲、乙离沙地的高度相同。关于该探究，下列说法正确的是（ ）
A．该实验中，小球甲的重力势能最大
B．比较甲和乙，说明物体密度越大，具有的重力势能越大
C．比较乙和丙，说明物体质量越大，具有的重力势能越大
D．通过甲和乙可推断，质量小的物体具有的重力势能一定小
8．如图所示的电路中，开关都闭合后，三盏灯均正常发光，突然灯泡L3熄灭，经检查保险丝完好，用测电笔测试插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．可能是电路某处发生了短路 B．一定是进户的零线BC之间断了
C．一定是进户的零线CD之间断了 D．一定是进户的零线DE之间断了
9．如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的液体（液体未画出），电阻丝R甲、R乙分别浸没在两烧瓶的液体中，温度计显示液体的温度，下列说法正确的是（ ）
A．若要探究电阻大小对电热的影响，则应在甲瓶装入水，乙瓶中都装入煤油，且R甲≠R乙
B．若要探究电阻大小对电热的影响，电流产生的热量可通过加热时间来反映
C．若要比较水和煤油的比热容大小，则应在甲、乙两瓶中分别装入水和煤油，且R甲=R乙
D．若要比较水和煤油的比热容大小，液体吸收的热量可通过温度计示数的变化比较
10．如图所示，在一个装满水的密闭的容器侧壁开三个小孔，则（ ）
A．三个小孔同时有水喷出，A孔水喷射得最远
B．三个小孔同时有水喷出，C孔水喷射得最远
C．B、C孔有水流出
D．无法确定
11．如图所示，是电学中常见的电路图，在 A、B 两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
①探究电流与电阻的关系时，调节电阻两端电压成倍数变化
②用伏安法测电阻时——改变定值电阻两端电压，测量对应电流
③研究影响电阻大小因素时——更换不同电阻丝，保持电流不变，测量对应电压值
④测量小灯泡的电功率时——改变小灯泡两端的电压，测量对应电流
A．①② B．②③ C．③④ D．②④
12．现有电源一个（电压不变），电压表、电流表、定值电阻和开关各一个，导线若干，两小灯泡，灯L1的额定电压为1.2V、灯L2额定电压为6V。现利用这些器材组成电路：若组成如图甲电路，电压表示数为5.4V，灯L1实际功率为其额定功率的，若组成如图乙电路，灯L2两端电压为3V，若组成如图丙所示电路，电流表示数为0.6A，忽略灯泡的电阻随温度的变化，则下列选项正确的是（ ）
A．灯L1的电阻为9Ω
B．灯L2的额定功率为4W
C．乙图中，灯L2的实际功率为其额定功率的一半
D．丙图中，灯L1正常发光，L2的实际功率为L1的9倍
二、填空题
13．锯木头时锯条会变热，这是通过 的方式改变锯条的内能的，此过程中能量的转化与汽油机的 冲程原理相同。
14．经过这段时间的学习之后，小明发现拔河比赛是一个与摩擦力大小有关的运动，作为体育委员的小明同学在选择参赛队员的时候应该选择体重较 （选填“轻”或“重”）的同学，因为摩擦力的大小与 有关；他应该选择较为 （选填“光滑”或“粗糙”）的鞋子才能增大本班获胜的概率。
15．如图所示，用两个完全相同的棋子A、B和玻璃板，在水平桌面上进行探究平面镜成像特点，此时棋子B与A的像重合。若仅将玻璃板沿轴向左平移，棋子B （选填“能”或“不能”）与A的像重合；若仅将棋子A沿垂直于的方向靠近玻璃板，棋子A的像相对于棋子B移动 ，像的大小 （选填“变大”、“变小”或“不变”）。
16．如图所示，雾炮车利用大型鼓风机向空中喷射水雾，吸附空气中的PM2.5，若天气晴好，望向水雾可能会看到美丽的“彩虹”，这种现象在物理学上属于光的 现象，说明白光是 （选填“单色光”或“复色光”）；2014年诺贝尔物理学奖颁给了“高亮度蓝色发光二极管”的三位发明者。在此前，红色、 色发光二极管已经面世，但直到发明了蓝色发光二极管后，利用发光二极管才能产生白色光源。
三、实验题
17．如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 ；
（2）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 ；
（3）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 。（选填“b”“c”或“d”）
四、填空题
18．为了探究近视眼和远视眼的成因，小明和同学课后利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜。当蜡烛、光屏和液体透镜如图放置，光屏上出现清晰的烛焰像，此烛焰像应是 （选填“放大”、“缩小”或“等大”）的实像。用注射器向橡皮膜注水，改变液体透镜的凸起程度，发现光屏上的烛焰像模糊了，若把蜡烛逐渐靠近凸透镜时，光屏上的像又清晰了，说明液体透镜注水后，成的像将 （选填“靠近”、“远离”）凸透镜，此实验说明了 （近视/远视）眼的成因。
19．如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，滑动变阻器接入电路的阻值 ，电压表示数 ，电压表和电流表示数比值 。（均选填“变大”、“变小”、“不变”）
20．小亮同学自制了如图所示的健身器材。用绳系在细杆的O点将细杆悬挂起来，在杆的A端悬挂质量m1＝10kg的重物，在B端竖直向下缓慢拉动细杆至水平位置。已知AO长1.5m，OB长0.5m，小亮的质量m2＝70kg，双脚与地面接触面积为400cm2，g取10N/kg。若细杆的重力忽略不计，则小亮对杆的拉力大小为 N，小亮对地面的压强为 Pa。若图中均匀细杆的质量为5kg，小亮在B端竖直向下缓慢拉动细杆至水平位置，所用的拉力大小为 N。
21．利用如图所示器材“探究二力平衡的条件”。
（1）实验中选择小卡片的目的是 （选填“考虑”或“不考虑”）小卡片的重力；
（2）实验时通过调整 来改变拉力的大小；当卡片平衡时，将卡片旋转过一个角度，松手后观察 （选填“释放瞬间”或“最终”）小车能否平衡。
五、综合题
22．小明用相机的慢动作功能拍摄了灯泡点亮的过程（如图甲），并同时用电流传感器测得通过灯泡的电流随时间变化情况（如图乙），所用的灯泡额定电压为36V。实验过程保持灯泡两端的电压恒定不变。在t=2×10-2s时刻，合上电源开关，请根据图中的信息，回答下列问题：
（1）灯泡从通电到电流稳定的过程中，灯泡的实际功率的变化情况是 （选填“增大”、“减小”或“不变”），你的判断的依据是 ；
（2）请问：能否判断出灯泡从哪一时刻开始正常发光？ ；若能，请说出灯泡开始正常发光的时刻 ；若不能请说出理由； 。
六、填空题
23．如图是一款运动手环，手环内置一空心密闭的塑料管，管内有一小块可移动的磁铁，管外缠绕着线圈。戴着这种手环走路时磁铁在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，这是利用了 原理。这种手环的工作原理与 （选填“发电机”或“电动机”）的工作原理相同。某次外出小明手环记下的步数是4500步，用时40分钟，按“三步两米”（即每3步走过的路程为2m）估算，小明此次运动的平均速度是 m/s。
24．如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。该电饭煲具有加热、保温功能，在加热挡时总功率为1540W，在保温挡时的总功率为55W。
（1）将开关S与a、b相连时， 发光（选填“红灯”或“绿灯”），此时电饭煲处于 状态（选填“加热”或“保温”）
（2）电饭煲处于加热状态时，R的电功率为；处于保温状态时，R的电功率为，且。则电阻为 Ω，电阻R为 Ω。
七、作图题
25．请完成光路图，并标出反射角。
八、填空题
26．如图甲所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙壁碰撞时，请在乙图中画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。
九、作图题
27．如图甲所示的是生活中常用的压蒜器，如图乙所示的是压蒜器的示意图。用压蒜器压蒜时ABO可以看作一个杠杆，请你在图乙中画出压蒜时的最小动力F1的示意图。
十、综合题
28．我国第一艘国产航母“山东号”满载排水量约为6.7万吨，它的飞机升降机位于航母舷侧，如图甲所示。它的四边形升降平台前后两边各有四组钢丝绳。每组钢丝绳由大功率液压机推动，八组钢丝绳同步提升即可将飞机平稳提到甲板上。其中一组钢丝绳的组装如图乙所示，其它七组与之相同。不计滑轮重及摩擦，g取10N/kg。
升降机的设计指标如下表：
从机库到航母平台高度
整个上升时间
升降平台质量
最大提升质量
液压油的压强约
30m
50s
80t
40t
107Pa
请问：
（1）以起飞的战斗机为参照物，航母是 （选填“运动”或“静止”）的；战斗机的发动机向后喷气，战斗机高速飞行，说明 ；
（2）如果海水密度为1.0×103kg/m3，满载航行的“山东号”航母排开的海水的体积是多少m3 ？
（3）请依据航母升降机的设计指标推断，每台液压机的功率至少为多少千瓦 ？
十一、实验题
29．在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为1.5V、3.0V、4.5V、6.0V之一）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω1A）、电压表和电流表做了如下实验：
（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）
（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于 端；
（3）实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与 的关系；
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
（4）小明将电源电压调为3V时，按（3）设计的方案进行实验；
①图是第2次实验时电流表的示数，示数为 A；
②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为 Ω；
（5）小明根据实验数据描绘出了如图所示的图像，可以得出结论： ；
【拓展】小红利用现有器材又做了下面的实验：
①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为2.5V；
②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关，发现电压表示数恰好为2.5V；
通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为 Ω。
30．小明在物理实验课上测量一小石块的密度：
(1)调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的 （填“左”或“右”）侧；
(2)把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则石块的质量是 g；
(3)在量筒中装入40cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所示，则小石块的体积为 cm3，小石块的密度是 g/cm3。
(4)小明回家后看到爸爸的柜中收藏了好多漂亮的石头，他选出一块石头，利用一个圆柱形透明玻璃杯、一把刻度尺、一个薄塑料袋，测出了石头的密度。他设计的方案如下，请把他的实验步骤补充完整。
①在杯中倒入适量的水，用刻度尺测出水深为h1；
②将石头放入塑料袋中，用嘴向袋内吹气后封口，将袋放入杯中漂浮（袋及袋内气体质量忽略不计），用刻度尺测出此时水深为h2（如图丙）；
③从杯中取出塑料袋，取出袋中石头直接浸没在杯内水中，发现石头的吸水性很强，于是他在石头吸足水后，用刻度尺测出此时的水深为h3（如图丁）；
④利用以上三个测量数据可以计算出石头的密度，但测量值 （填“偏大”或“偏小”），于是他再用刻度尺测出 为h4；
⑤该石头较准确的密度表达式ρ石＝ （用字母表示，ρ水已知）。
31．同学们在学完弹簧测力计的相关知识后，自制了一个“橡皮筋测力计”，将橡皮筋不挂重物时下端对应位置标为零刻度线：挂1N重物时，下端对应位置标为1N；将这段距离等分为20格，每格表示0.05N。用此测力计测量物体重力时，发现测量值不准确。为了弄清其中的原因，同学们探究了橡皮筋的伸长与受到外力的关系。他们利用规格为0.05N的螺母若干、刻度尺、橡皮筋、白板等进行了实验探究，不挂重物时，使橡皮筋下端与刻度尺的零刻度线对齐：挂不同重物时，橡皮筋下端对应不同的刻度值，作出标记，如图所示。同学们在橡皮筋下依次挂上个数不等的螺母，实验数据记录如下表所示。
试验次数
1
2
3
4
5
6
7
8
9
10
11
12
螺母个数n/个
0
1
2
3
4
5
6
7
8
9
10
11
螺母总重G/N
0
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0.55
刻度尺读数L/mm
0
5.0
11.0
20.0
30.0
45.0
60.0
75.0
90.0
110.0
133.0
158.0
（1）分析实验数据可初步得出：橡皮筋下所挂重物越重，橡皮筋的伸长越 ；
（2）进一步分析数据发现：每增加1个螺母时，刻度尺读数的变化量总体上是不同的，但中间有部分读数的变化量是相同的，若静止时橡皮筋下端对应刻度尺的70.0mm处，推测橡皮筋下所挂的物体重约为 N（结果保留两位小数）；若挂另一重物，静止时橡皮筋下端对应刻度尺的15.0mm处，此时 （选填“能”或“不能”）确定此物体的重；
（3）同学们根据实验数据，用此橡皮筋重新制作一个刻度均匀的测力计，橡皮筋上端和刻度尺的位置保持不变。制作此测力计依据的原理是 ；若使测力计的量程最大，零刻度线应标在刻度尺的 mm刻度处，此测力计的最大量程为 ；
（4）同学们更换不同的橡皮筋进行探究，发现其它橡皮筋的特点均与此相似，他们由此总结出，若要用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围 ，整体上测量不准确，所以橡皮筋不适合做测力计。
十二、计算题
32．某同学为学校草坪设计了一个自动注水喷淋系统，其电路设计如图甲所示。控制电路电源电压U1＝20V，R0为定值电阻，RF为压敏电阻，电磁铁线圈电阻忽略不计；压敏电阻RF放置于水箱底部，如图乙所示，其阻值与压力有关，阻值随水位变化关系如表。工作电路包括注水系统和喷淋系统，其电源电压U2＝220V；圆柱体水箱底面积S＝0.4m2。当水箱内的水位上升到2m时，通过电磁铁线圈的电流0.2A，衔铁恰好被吸下，注水系统停止工作，此时电流表示数I1＝1A；当水位下降到1m时，衔铁恰好被拉起，注水系统开始给水箱注水，此时电流表示数I2＝2A。
水位/m
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
2.25
压敏电阻阻值RF/Ω
300
200
125
90
70
65
62
60
59
（1）该系统喷水，可使周围30kg的空气温度降低5℃，则空气放出的热量是多少？[c空气＝1.0×103J/（kg•℃）]
（2）当水箱内水位达到2m时，控制电路中压敏电阻RF的功率为多少W？
（3）当水箱内水位下降到1m时，通过电磁铁线圈的电流Ib为多少A？（结果保留两位小数）
（4）喷淋系统工作时，每秒钟喷水恒为0.001m3注水系统工作时，每秒钟给水箱注水恒为0.005m3。求相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能。
参考答案：
1．A
【详解】A．声音是物体振动产生的，最新磁悬浮蓝牙音箱是高科技产品，但是其发声仍需要振动，故A错误，符合题意；
B．声音的传播靠介质，歌声是通过空气传到人耳的，故B正确，不符合题意；
C．声音的三个特征分别是音调、响度、音色，是从不同角度描述声音的，调节音量开关，调大音量，声音的响度就变大，故C正确，不符合题意；
D．人们可以分辨出音箱播放的乐曲是钢琴还是小提琴演奏的，是根据音色不同判断的，故D正确，不符合题意。
故选A。
2．A
【详解】A．“银纳米线”的最大直径为
故A错误，符合题意；
B．“银纳米线”具有优异的耐曲挠性，反复折叠不留折痕，所以可应用于制作手机折叠屏，故B正确，不符合题意；
C．“银纳米线”具有优异的耐曲挠性，反复折叠不留折痕，说明其硬度较小，故C正确，不符合题意；
D．银具有良好的导电性，利用这种材料制成导线可以减小电能的损耗，故D正确，不符合题意。
故选A。
3．A
【详解】A．能闻到桂花的香味，是由于有香味的物质分子在不停的做无规则运动进入到空气中，这是扩散现象，故A正确；
B．用手捏面包，面包体积变小，是因为面包质软且内部有很多孔隙，不能说明分子间有空隙，故B错误；
C．分子之间的引力和斥力同时存在，只是对外表现不同，故C错误；
D．扫地时尘土飞扬，尘土不是分子，而是宏观物体，因此尘土飞扬属于宏观物体的机械运动，故D错误。
故选A。
4．C
【详解】A．由题意可知二氧化碳液体进入毛细管后变成气体，为汽化现象，故A错误；
B．制冰管上洒水为液体，后变成固态，为凝固现象，凝固过程放热，故B错误；
C．冷凝器中的二氧化碳从气态变为液态，为液化现象，液化过程中放热，故C正确；
D．制冰时场地周围的霜是由空气中的水蒸气遇冷凝华形成的小冰晶附着在物体上，不是二氧化碳凝华形成的，故D错误。
故选C。
5．C
【详解】A．游客接触蹦床向下运动到最低点时，蹦床的弹性形变的程度最大，所以弹性势能最大，故A正确，不符合题意；
B．游客离开蹦床向上运动过程中，质量不变，速度变小，动能变小；质量不变，高度变大，重力势能增大，故B正确，不符合题意；
C．游客在最高点时只受到重力的作用，受到的不是平衡力，故C错误，符合题意；
D．游客想弹得更高，就要在蹦床上发力，使蹦床的形变程度变大，弹性势能变大，转化为的重力势能就越大，此过程将消耗游客体能，游客的体能转化为弹性势能。故D正确，不符合题意。
故选C。
6．D
【详解】A．相对于地面，小球竖直方向做竖直上抛运动，水平方向做匀速运动，轨迹是曲线，故A错误；
B．小球上升到最高点时，还具有水平方向上的速度，小球的速度不为零，故B错误；
CD．小球能落回小孔是因为小球具有惯性，在水平方向保持与火车相同的速度，故C错误，D正确。
故选D。
7．A
【详解】A．由图可知甲球陷入沙中深度最深，说明甲球做功最多，所以该球的重力势能最大，故A正确；
B．比较甲和乙，在体积相同，下落高度相同的情况下，物体密度越大，其具有的重力势能越大，故B错误；
C．比较乙和丙，质量、高度都是变量，无法确定影响因素，故C错误；
D．比较甲和乙可知甲球陷入沙中深度深，说明甲球对沙子做的功多，所以该球的重力势能大，进一步说明在高度相同的情况下，质量小的物体具有的重力势能一定小，故D错误。
故选A。
8．C
【详解】A．电路某处发生了短路，会使保险丝熔断，试电笔的氖管不会发光，故A不符合题意；
BCD．L3熄灭，灯L2、L1发光，说明电路出现了断路现象；试电笔插进插座的两孔，两孔与火线之间是接通的，则氖管均发光，右孔与火线相连接，左孔通过L3与火线相连接，灯L2、灯L1发光，L3熄灭，说明进户的零线CD之间断了，故C符合题意，BD不符合题意。
故选C。
9．C
【详解】AB．要探究电阻大小对电热的影响，由控制变量法，要控制通过电阻的电流和通电时间相同，只改变电阻的大小；电阻丝产生的热量不易直接观察，可使等质量初温相同的液体（煤油）吸收热量，通过温度计的示数变化来进行判断的，则应在甲、乙两瓶中都装入煤油，且R甲≠R乙，故AB错误；
CD．比较水和煤油的比热容大小时，烧瓶内应分别装有质量相同的水和煤油，使它们在相同的时间内吸收相同的热量，比较温度的变化，温度变化小的吸热能力强。因两电阻串联，通过两电阻丝的电流相等，通电时间也相同，根据Q=I2Rt，为控制吸热相同，故R甲=R乙，故C正确，D错误。
故选C。
10．C
【详解】A、B、C三个小孔处受到的大气压强相等，因A孔上方水的压强小于大气压强，所以A孔没有水流出；因A孔与外界相通，那么B孔向外的压强等于A处的大气压加上B孔上方水的压强大于B孔向内的大气压，所以B孔有水流出；同理可知，C孔向外的压强等于大气压加上C孔上方水的压强，大于C孔向内的大气压，所以C孔也有水流出。
故选C。
11．D
【详解】①根据控制变量法的思路，研究导体中的电流与电阻的关系时，要保持导体两端的电压不变，而电路中换用阻值不同的电阻时，电阻两端的电压就要改变，为了保持电阻两端的电压不变，就需要改变滑动变阻器接入电路的阻值，故①错误；
②用“伏安法”测电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故②正确；
③在探究“研究影响电阻大小因素时”时，保持电压不变，多次更换电阻丝，测量对应电流，是为了得出电阻与什么因素有关，滑动变阻器起到保护电路的作用，故③错误；
④小灯泡的功率随灯泡的电压变化而变化，改变灯泡两端的电压，测量对应电流是，为了测出不同电压下小灯泡的实际功率，故④正确。
故ABC不符合题意，D符合题意。
故选D。
12．B
【详解】A．由图甲，R与L1串联，电压表测R两端电压，因为灯L1实际功率为其额定功率的，即
由
可知
所以灯L1实际电压
由串联电路的电压特点可知，电源电压
U=UR甲+U1实=5.4V+0.6V=6V
由串联电路的分压原理可知
即
由图乙知，L2与R串联，由串联电路的电压特点可知，灯L2两端的电压
U2实=U-UR乙=6V-3V=3V
由串联电路的分压原理可知
即
R2=R
则
由图丙知，两灯串联，由欧姆定律可知，两灯泡串联时的总电阻
由串联电路的电阻特点可知
解得
R2=9Ω，R1=1Ω
故A错误；
B．L2的额定功率
故B正确；
C．由
可知，乙图中，灯L2的实际功率与额定功率之比
即灯L2的实际功率为其额定功率的，故C错误；
D．由欧姆定律可知，丙图中，灯L1和L2两端的实际电压分别为
U丙1=I丙R1=0.6A×1Ω=0.6V
U丙2=I丙R2=0.6A×9Ω=5.4V
因为U丙1
可知，L2的实际功率与L1的实际功率之比为
即丙图中，灯L1不能正常发光，L2的实际功率为L1的9倍，故D错误。
故选B。
13． 做功 压缩
【详解】[1][2]改变内能的方式包括做功和热传递，锯木头时锯条会变热，这是通过做功的方式改变它的内能，这与汽油机工作中的压缩冲程的能量转化相同，都是将机械能转化为内能。
14． 重 压力 较大
【详解】[1][2][3]滑动摩擦力大小与压力大小和接触面的粗糙程度有关，压力越大，接触面越粗糙，滑动摩擦力越大。拔河比赛获胜的诀窍之一就是要设法增大队员与地面的摩擦。在接触面粗糙程度一定时，较重的运动员对地面的压力大，摩擦力大；穿鞋底较粗糙的鞋子，可以在压力一定时，增大摩擦力。因此作为体育委员的小明同学在选择参赛队员的时候应该选择体重较重的同学，选择较为粗糙的鞋子才能增大本班获胜的概率。
15． 能 2 不变
【详解】[1] 根据平面镜成像的特点，平面镜成的像和物体大小相等，关于镜面对称，如果只将玻璃板沿轴MN向左平移，所成的像的大小不变，棋子A的像的位置不变，仍能看到棋子B与A的像重合。
[2][3] 由平面镜成像中的像距等于物距，可知棋子A沿垂直于的方向靠近玻璃板，棋子A的像也向玻璃板靠近2cm，所以棋子A的像相对于棋子B移动2cm；根据平面镜成像的特点可知，像与物的大小相等，所以棋子A靠近玻璃板，但所成的像的大小不变。
16． 色散 复色光 绿
【详解】[1][2]“彩虹”的形成原理是光的色散现象，光的色散证明了白光是复色光，是由多种单色光混合而成的。
[3]在发明“高亮度蓝色发光二极管（LED）”之前，红色、绿色发光二极管已经面世，但直到发明了蓝色发光二极管后，利用发光二极管才能产生白色光源。
17． 秒表 不变 c
【详解】（1）[1]实验中需要测量加热时间，所以还需要的测量工具是秒表。
（2）[2]由a图像可知，水沸腾时，持续吸收热量，温度保持不变。
（3）[3]用初温相同的质量为m2（m2＞m1）的水做实验，则沸点相同，但所需加热时间要长，故图线是图乙中的c。
18． 缩小 靠近 近视
【详解】[1]由图可知，此时物距u＞v，故凸透镜在光屏上呈现倒立、缩小的实像。
[2][3]用注射器向水凸透镜里加水，使凸透镜变凸，由于凸透镜折射能力变强，所以像将靠近透镜，要在光屏上得到清晰的像，光屏应向靠近透镜的方向移动，这是近视眼的成因。
19． 变大 变小 不变
【详解】[1][2]由电路图可知，闭合开关，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流；滑动变阻器的滑片P右侧电阻丝接入电路中，向左移动滑片P，滑片P右侧电阻丝的长度变长，其接入电路中的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U＝IR可知，电压表示数变小。
[3]由可知，电压表和电流表的示数比值等于定值电阻R的阻值，则其比值不变。
20． 300 1×104 350
【详解】[1]若细杆的重力忽略不计，根据题意可知
小亮双脚与地面接触面积
由可得，A端悬挂重物受到的重力为
小亮受到的重力为
根据杠杆平衡条件，有
即
解得F2＝300N，则小亮对杆的拉力大小为300N。
[2]小亮对地面的压力大小为
由可得，小亮对地面的压强为
[3]若图中均匀细杆的质量m杆＝5kg，则细杆所受重力为
均匀细杆的重心在支点O左侧L＝0.5m处，小亮在B端竖直向下缓慢拉动细杆至水平位置，根据杠杆平衡条件可知
即
解得F2′＝350N。则所用的拉力大小为350N。
21． 不考虑 钩码的数量 释放瞬间
【详解】（1）[1]小卡片的重力比较小，可以不考虑重力对实验的影响。
（2）[2][3]在线的两端挂上钩码的作用是使两个拉力的方向相反，可通过调整钩码的数量来改变拉力的大小；将小卡片转过一个角度，两个拉力不在同一直线上，松手后纸片释放瞬间不能平衡，设计此实验步骤的目的是为了探究不在同一直线上的两个力是否平衡。
22． 减小 见解析 能 6×10-2s 见解析
【详解】（1）[1][2]由图乙可知，灯泡从通电到电流稳定的过程中，通过灯泡的电流在变小，因为灯泡两端的电压恒定不变，根据公式P=UI可知，灯泡的实际功率在减小。
（2）[3][4][5]当灯泡开始正常发光，灯丝的温度不再发生变化，则灯丝的电阻也不再变化，根据欧姆定律可知，灯丝的电流保持不变，由图乙可知，灯泡开始正常发光的时刻为6×10-2s。
23． 电磁感应 发电机 1.25
【详解】[1]根据“运动手环”的特点可知，当塑料管运动时，磁铁在管中反向运动，线圈切割磁感线而产生电流。因此，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。
[2]发电机的工作原理是电磁感应现象，电动机的工作原理是通电导体在磁场中受力运动，故手环的工作原理与发电机相同。
[3]由题意知，小明通过的路程为
由可知，小明的平均速度为
24． 红灯 加热 110 44
【详解】（1）[1]由电路图知道，将开关S与a、b相连时，R1与红色指示灯并联后再与R并联，此时电路的总电阻最小，则此时红色指示灯发光。
[2]电源的电压一定时，由知道，此时电路的总功率最大，电饭煲处于加热状态。
（2）[3]由电路图知道，将开关S与c相连时，R与R2串联，电饭煲处于保温状态，由P=UI知道，电路中的电流
因电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，且
P1：P2=400：1
所以，由P=I2R知道，两种情况下通过R的电流之比
则加热时，通过R的电流
IR=20I保=20×0.25A=5A
加热时，电路的总电流
因并联电路中干路电流等于各支路电流之和，所以，加热时通过R1的电流
I1=I加-IR=7A-5A=2A
因并联电路中各支路两端的电压相等，所以，由知道，电阻R1的阻值
[4]由于加热状态时，通过R的电流是5A，由欧姆定律知道，电阻R为
25．
【详解】过入射点垂直镜面作出法线，再在法线的左侧画出反射光线，注意反射角等于入射角，光与镜面成30°角，入射角为60°，反射角也等于60°，如图所示：
26．
【详解】重力的方向是竖直向下的，过B的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图；小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，小车停止运动，但B因为具有惯性，所以B会向右运动，则B受到的摩擦力方向水平向左，如图所示：
27．
【详解】图中的压蒜器在压蒜时，支点在O点，由图知，阻力F2的方向向上，阻力有绕着O点逆时针转动的效果，为使杠杆平衡，则动力F1应绕着O点按顺时针方向转动，故动力F1的方向斜向下方，作用点在A点，根据杠杆平衡条件，OA为最大动力臂，当动力F1垂直OA时，动力最小，如下图所示：
28． 运动 物体间力的作用是相互的 6.7×104m3 90kW
【详解】（1）[1]以起飞的战斗机为参照物，航母的位置发生变化，是运动的。
[2]战斗机的发动机向后喷气，战斗机高速飞行，说明物体间力的作用是相互的。
（2）[3]已知满载排水量约为
由密度公式可知航母排开海水的体积为
（3）[4]每个活塞的压力为
每个液压机的功率为
29． 最左端 电阻 0.2 30 当导体两端电压不变时，通过导体的电流与导体的电阻成反比 4Ω
【详解】（1）[1]由图甲可知，电阻处发生了短路，同时将电压表短路，由变阻器到电阻的导线连接错误，应将变阻器的左端连接到电压表的负接线柱，如图所示：
（2）[2]闭合开关前，滑动变阻器应处于最大阻值处，由电路图可知，当滑片移到最左端时，变阻器阻值最大，故滑动变阻器的滑片应置于最左端。
（3）[3]由表格中数据可知，实验时改变导体的电阻，测量电路中通过电流的大小，故小明是探究电流与电阻的关系。
（4）[4]由图乙可知，电流表所选量程为0~0.6A，分度值为0.02A，则电流表的示数为0.2A。
[5]由①可知，开关闭合，定值电阻与变阻器串联，电路中电流为0.2A，此时定值电阻两端的电压为
若选用30Ω的电阻，则变阻器两端的电压为
此时电路中的电流为
则滑动变阻器的阻值为
15Ω大于滑动变阻器的最大阻值10Ω，所以无法满足实验条件，故这个定值电阻的阻值为30Ω。
（5）[6]由图可知，电流与电阻的倒数的关系为一条过原点的直线，则电流与电阻的倒数成正比，所以电流与电阻成反比，故可得出结论：当导体两端电压不变时，通过导体的电流与导体的电阻成反比。
[7]设当电源电压调为U前时，定值电阻阻值为R前，更换后的定值电阻阻值为R后，电源电压为U后，当电压表调到2.5V，即定值电阻两端电压为2.5V，则滑动变阻器两端电压为（或），保持滑片不动，则滑动变阻器阻值不变，根据
则可得出
化简后得定值电阻前后的比值为
电源可调为1.5V、3.0V、4.5V、6.0V，其中1.5V小于2.5V，舍去。
①当U前=3V、U后=4.5V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，通过观察可知，R前=20Ω、R后=5Ω符合要求，当定值电阻为R前=20Ω时，电路中电流为
滑动变阻器的阻值为
②当U前=3V、U后=6V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，此时没有满足比值的定值电阻，故舍去。
③当U前=4.5V、U后=6V时，则定值电阻前后的比值为
定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，此时没有满足比值的定值电阻，故舍去。
综上所述，此时滑动变阻器接入电路的阻值为4Ω。
30． 左 24.2 10 2.42 偏大 取出石块后烧杯中水的深度 ρ水
【详解】(1)[1]调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之前指针静止时偏向分度盘中线的左侧。
(2)[2]把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则石块的质量等于砝码的质量加上游码所对应的刻度(游标分度值为0.2 g)，即
m=20 g+4.2 g=24.2 g
(3)[3]在量筒中装入40 cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所示，石块和水的总体积为50 cm3，则小石块的体积为
V=50 cm3-40 cm3=10 cm3
[4]小石块的密度是
(5)[5][6]若考虑到石头吸水，则h3值偏小，故会导致石头的测量体积偏小，由可知，测量密度偏大，接下来他再用刻度尺测出取出石块后烧杯中水的深度为h4。
[7]设圆柱形透明玻璃杯内侧的横截面积为S，放石头的塑料袋排开水的体积为
由阿基米德原理，塑料袋受到的浮力
因漂浮，故
即
故
石块的体积
石头的密度
31． 长 0.33 不能 在橡皮筋的弹性限度内，橡皮筋的伸长量与所受到的拉力成正比 30.0 0~0.2N 小
【详解】（1）[1]分析表中数据可知，橡皮筋下所挂重物越重，橡皮筋所受拉力越大，刻度尺读数越大，即橡皮筋的伸长越长。
（2）[2]在第5次到第8次实验中，橡皮筋的伸长量与所受拉力成正比，设橡皮筋所受拉力为Fx时，刻度尺的示数L为70.0mm，则有
(L7﹣L5)∶(Lx﹣L5)=(F7﹣F5)∶(Fx﹣F5)
即
(60.0mm-30.0mm)∶(70.0mm﹣30.0mm)=(0.30N-0.20N)∶(Fx-0.20N)
解得
Fx≈0.33N
[3]在其他次数实验中，橡皮筋的伸长量与所受拉力没有精确的数量关系，若静止时橡皮筋下端对应刻度尺的15.0mm处时，并不能确定此时对应的物体重。
（3）[4]制作此测力计依据的原理是：在橡皮筋的弹性限度内，橡皮筋的伸长量与所受到的拉力成正比。
[5][6]在第5次到第8次实验中，橡皮筋的伸长量与所受拉力成正比，要用此橡皮筋制作一个刻度均匀的测力计，并且均匀变化的范围最大、量程最大，零刻度线应标在刻度尺的30.0mm刻度处，此测力计的最大量程为0~0.2N。
（4）[7]用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围小，整体上测量不准确，所以橡皮筋不适合做测力计。
32．（1）1.5×105J；（2）2.4W；（3）0.15A；（4）1.32×105J
【详解】解：（1）空气放出的热量为
（2）在水位2米时，RF＝60Ω，通过的电流为0.2A，控制电路中压敏电阻RF的功率为
（3）当水位为2米时，由表格数据知RF＝60Ω，根据串联电路特点和欧姆定律可得R0阻值为
（3）当水位1米时，由表格数据知RF1＝90Ω，由串联电路特点和欧姆定律可得线圈的电流为
（4）由工作电路知，注水和喷淋系统是并联的，注水系统从水位1米开始注水到2米，注水的总体积为
注水的同时喷淋系统一直工作，所以注水时间为
水位从2米下降到1米，需要的时间为
所以注水系统与喷淋系统同时工作时，工作电路电流做的功为
喷淋系统单独工作时，工作电路电流做功为
所以相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能为
答：（1）空气放出的热量是1.5×105J；
（2）当水箱内水位达到2m时，控制电路中压敏电阻RF的功率为2.4W；
（3）当水箱内水位下降到1米时，通电电磁铁线圈的电流Ib为0.15A；
（4）相邻两次开始给水箱注水的这段时间内，工作电路消耗的电能为1.32×105J。
相关试卷
江苏省无锡外国语学校2023-2024学年物理九上期末质量检测模拟试题含答案： 这是一份江苏省无锡外国语学校2023-2024学年物理九上期末质量检测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列有关热和能的说法中正确的是等内容，欢迎下载使用。
2023-2024学年江苏省无锡市无锡外国语学校物理八上期末质量跟踪监视模拟试题含答案： 这是一份2023-2024学年江苏省无锡市无锡外国语学校物理八上期末质量跟踪监视模拟试题含答案，共8页。
2023年江苏省无锡外国语学校中考物理一模试题（含解析）： 这是一份2023年江苏省无锡外国语学校中考物理一模试题（含解析），共29页。试卷主要包含了单选题，填空题，实验题，作图题，简答题等内容，欢迎下载使用。
