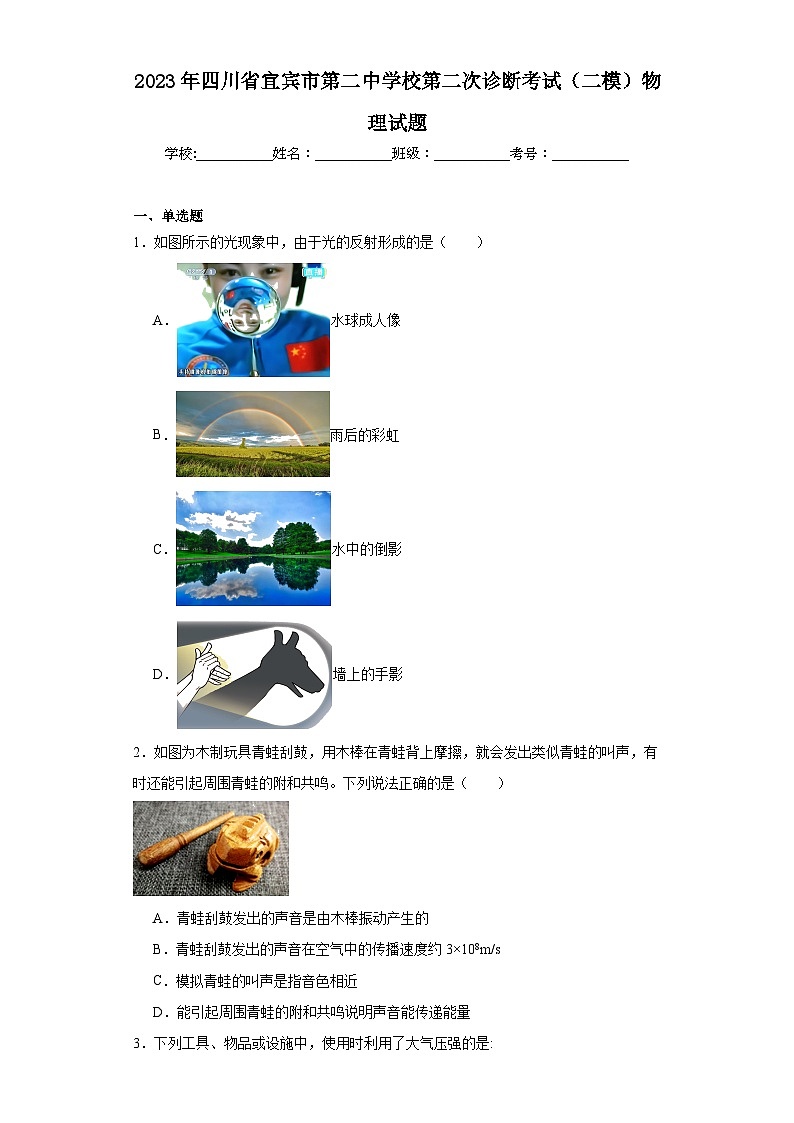

2023年四川省宜宾市第二中学校第二次诊断考试（二模）物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．如图所示的光现象中，由于光的反射形成的是（　　）
A．水球成人像
B．雨后的彩虹
C．水中的倒影
D．墙上的手影
2．如图为木制玩具青蛙刮鼓，用木棒在青蛙背上摩擦，就会发出类似青蛙的叫声，有时还能引起周围青蛙的附和共鸣。下列说法正确的是（　　）

A．青蛙刮鼓发出的声音是由木棒振动产生的
B．青蛙刮鼓发出的声音在空气中的传播速度约3×108m/s
C．模拟青蛙的叫声是指音色相近
D．能引起周围青蛙的附和共鸣说明声音能传递能量

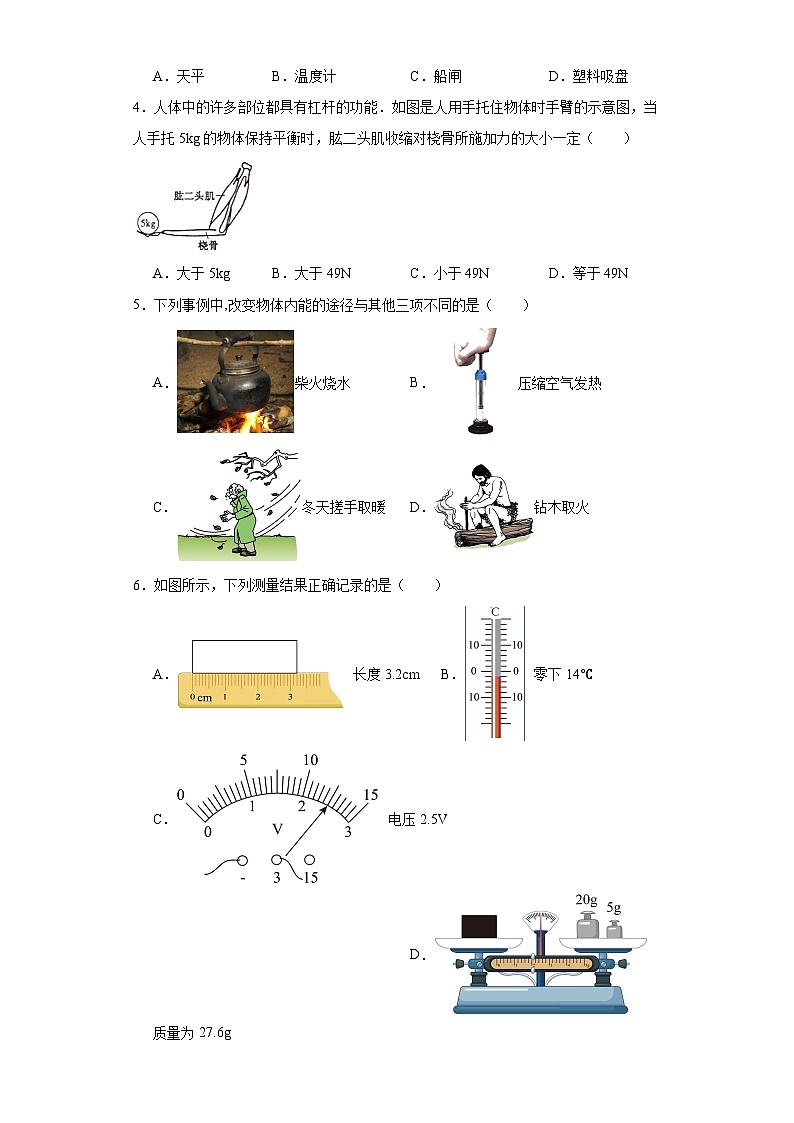

3．下列工具、物品或设施中，使用时利用了大气压强的是:
A．天平 B．温度计 C．船闸 D．塑料吸盘
4．人体中的许多部位都具有杠杆的功能．如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定（　　）

A．大于5kg B．大于49N C．小于49N D．等于49N
5．下列事例中,改变物体内能的途径与其他三项不同的是（       ）
A．柴火烧水 B．压缩空气发热
C．冬天搓手取暖 D．钻木取火
6．如图所示，下列测量结果正确记录的是（　　）
A．  长度3.2cm B．  零下14℃
C．  电压2.5V D．  质量为27.6g

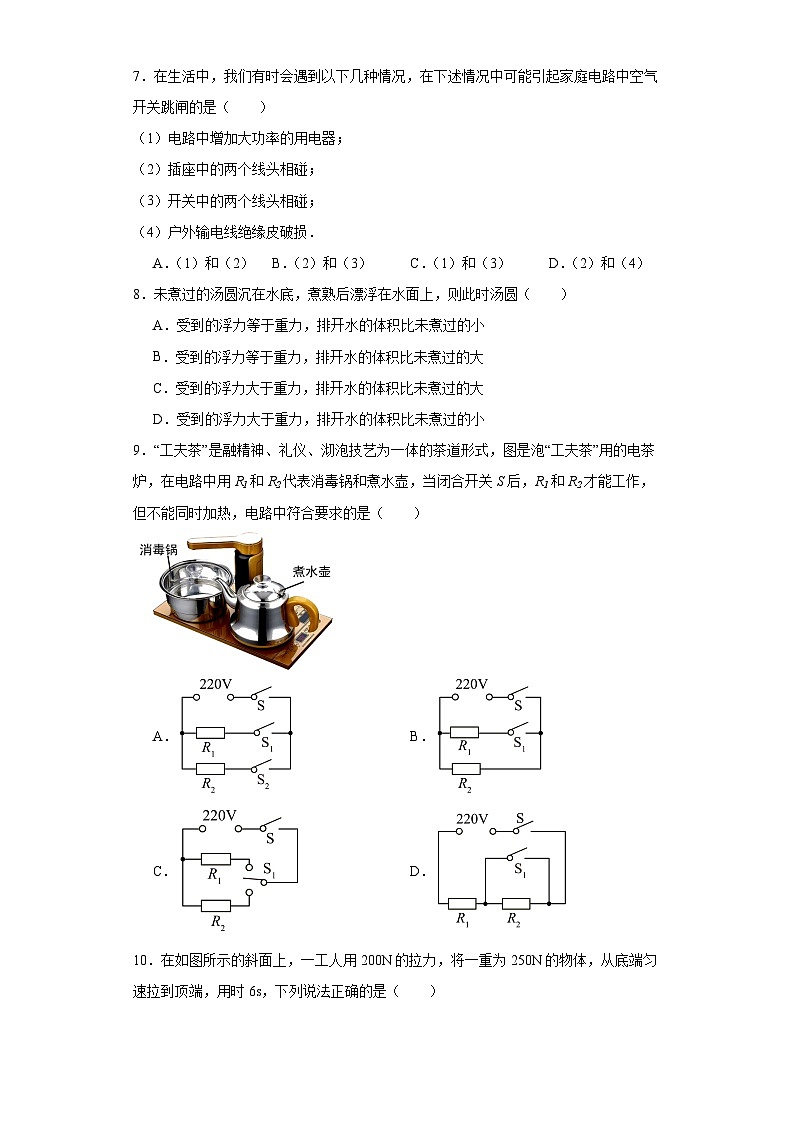

7．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损．
A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）
8．未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（　　）
A．受到的浮力等于重力，排开水的体积比未煮过的小
B．受到的浮力等于重力，排开水的体积比未煮过的大
C．受到的浮力大于重力，排开水的体积比未煮过的大
D．受到的浮力大于重力，排开水的体积比未煮过的小
9．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（　　）

A． B．
C． D．
10．在如图所示的斜面上，一工人用200N的拉力，将一重为250N的物体，从底端匀速拉到顶端，用时6s，下列说法正确的是（　　）

A．此过程中物体受到的拉力等于斜面对物体的摩擦力
B．此过程中物体受到摩擦力大小为50N
C．拉力做功的功率为10W
D．此过程中克服重力做功500J

二、多选题
11．小明同学将某种固态物质放入加热功率恒定的装置中，在一个标准大气压下探究某物质熔化时温度随时间变化的图象，如图，不计热量损失。下列说法正确的是（　　）

A．该物质固态时为晶体
B．该物质熔化过程共12min
C．该物质在第8min时和第6min时的内能相等
D．该物质在CD段的比热容比AB段比热容的大
12．《村居》诗中“儿童散学归来早，忙趁东风放纸鸢”，描绘儿童放飞风筝的画面如图所示。以下说法正确的是（　　）

A．放风筝的儿童在奔跑中惯性会消失
B．越飞越高的风筝相对于地面是静止的
C．儿童鞋底有凹凸的花纹是为了增大摩擦
D．线对风筝的拉力和风筝对线的拉力是一对相互作用力
13．2020年6月23日9时43分指挥员一声令下，长征三号运载火箭喷出猛烈的火焰，在一团“白气”中拔地而起，加速直刺苍穹，如图。下列说法正确的是（　　）

A．火箭在点火前，内能为零
B．火箭点火升空过程中，内能转化为机械能
C．题干中看到的“白气”是汽化现象
D．火箭加速上升过程中，动能和重力势能均增加
14．小梅观察到体育测试中可以自动记录跳绳的次数，动手设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录R2每一时刻的电压。若已知电源电压为12V，某一时段R2的电压随时间变化的图象如图乙所示，则下列说法正确的是（　　）

A．R2两端电压为2V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍
C．绳子没有挡住射向R1的红外线时，R1和R2的阻值相等
D．绳子挡住了射向R1的红外线时，R2的阻值会减小为原来的

三、填空题
15．滑板车是中学生喜爱的玩具之一、用脚蹬地，滑板车会沿地面向前运动，说明力的作用是 的。如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这是因为它在运动中受到阻力，这表明力可以改变物体的 。
16．许多城市在推广利用太阳能，城市交通指示灯及路灯照明系统已大量使用太阳能。太阳能属于 （选填“一次能源”或“二次能源”），在太阳内部，氢原子核在超高温下发生 变释放巨大的能量。（选填“裂”或“聚”）
17．如图所示的三孔座应 联接入家庭电路中，且最上面的孔应与 相连。

18．如图是将一个气球压入水中的过程（气球不会漏气且不会爆裂），球内气体的质量 ，密度 。

19．一位伟大的英国物理学家经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了 ，（选填“电动机”或“发电机”） ，开创了电气化时代的新纪元，这位科学家是 。
20．小明家里的电热水器里水箱内装有50kg的水，热水器正常工作时，要把这些水从20℃加热到50℃，水吸收的热量是 J；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧 m3的天然气[不计能量损失，已知c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3]。

四、简答题
21．2020年初新冠肺炎开始在全球蔓延。为了阻止新冠肺炎的蔓延，戴口罩、隔离、喷洒消毒液，都能有效的阻止其蔓延。3月16日九年级同学戴上口罩返校开学。当同学们进入教室，闻到了浓浓消毒液的气味，戴眼镜的同学的镜片上有了雾气。有的同学在手上、文具上喷洒酒精消毒，发现不一会酒精干了。手上喷洒酒精后有一点凉凉的感觉……。请指出这段文字中涉及到的其中两个物理现象、概念或规律：
① ；
② 。

五、计算题
22．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示。试问∶

（1）滑动变阻器的最大阻值是多少？
（2）开关S闭合时，该电路的最小电功率是多少？

六、作图题
23．根据平面镜成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。

24．如图，在开关闭合状态下，标出通电螺线管的N极、静止小磁针的N极以及通过小磁针的一条磁感线（要求画出磁感线方向）。


七、实验题
25．小王同学用下列器材研究“影响滑动摩擦力大小的因素”。粗糙程度均匀的长木板一块，质量相等的木块和铝块各一个，弹簧测力计一只。如图所示，4次实验中他都用弹簧测力计沿水平方向缓慢拉动物块，使其在水平长木板上做匀速直线运动。

（1）实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据 的知识可知，弹簧测力计的示数与滑动摩擦力的大小相等。图丙中，弹簧测力计的示数为 N；
（2）分析 两次实验，可得出：在接触面粗糙程度相同时，滑动摩擦力大小与压力有关。此研究方法是 ；
（3）图乙与图丁中铝块受到的摩擦力大小 ；（选填“相等”、“不相等”或“不确定”）
（4）同学们在老师的指导下对实验装置进行改进，用如图戊所示的方式测量滑动摩擦力发现效果更好。图乙实验中 （选填“一定”或“不一定”）要匀速拉动长木板。
（5）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的 关系（选填序号）；
①滑动摩擦力的大小与接触面的粗糙程度
②滑动摩擦力的大小与压力大小
（6）根据你在本实验中的收获，请写出一种减少汽车在冰雪路面上行驶时出现打滑现象的具法做法： 。
26．小梅同学找到一盏标有“2.5V”字样的小灯泡，其额定电功率已模糊不清，她选用如图所示器材测量额定电功率，电源电压恒为6V。

（1）图甲所示的实验电路有1段导线未连接，请你用笔画线代替导线将电路补画完整 （要求：连线不交叉，滑片P向A端移动时灯泡发光变亮）；
（2）小梅连接电路并检查后，将滑动变阻器的电阻调到最大，再闭合 ，缓慢移动滑片P，发现电流表示数有明显变化但电压表无示数，此故障的原因可能是灯泡 （填“断路”或“短路”）；
（3）排除故障后，眼睛注视着电压表和灯泡，当电压表的示数为2.5V时电流表的示数如图乙所示电流表示数为 A。小灯泡的额定电功率为 W；
（4）记录实验数据如表，细心的小梅通过分析数据还发现通过小灯泡的电流与其两端的电压不成正比，其原因可能是： ；
数据序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.16
0.20
0.22
0.25

（5）同组的小净同学在此基础上继续探究电流跟电阻的关系，她又增加了五个阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，其余器材不变。用定值电阻分别更换图甲中的小灯泡，通过实验得到如图丙所示的电流随定值电阻变化的图象，则实验中所用滑动变阻器的最大阻值符合要求的是 。（选填下列选项前的字母）
A．10Ω　　　B．20Ω　　　C．50Ω

八、计算题
27．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，如表是该无人机的部分参数：
整机质量
2kg
停放时与水平地面总接触面积
0.002m2
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机的机械效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，求解下列问题：（g取10N/kg）
（1）无人机停放在水平地面时，对地面产生的压强；
（2）无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗的电能；
（3）无人机以最大速度匀速直线上升60m，这个过程中消耗的电能。

28．如图所示，电源电压保持不变，闭合开关S1、S2，将滑动变阻器的滑片P移到a端时，灯泡正常发光，电压表的示数为6V，电流表A1的示数0.7A，电流表A2的示数为0.4A。（不考虑温度对灯丝电阻的影响）。求：
（1）电阻R1的阻值；
（2）求10s内，小灯泡正常发光所消耗的电能；
（3）只闭合开关S1，将滑动变阻器的滑片P移到ab中点，此时电流表示数0.2A，求滑动变阻器R2最大阻值。


参考答案：
1．C
【详解】A．水球相当于凸透镜，成像原理是光的折射，故A不符合题意；
B．雨后彩虹是光的色散现象，是由于光的折射形成的，故B不符合题意；
C．水中倒影是由于光的反射形成的物体的虚像，故C符合题意；
D．墙上的手影是由于光沿直线传播形成的，故D不符合题意。
故选C。
2．C
【详解】A．青蛙刮鼓发出的声音是由青蛙的背振动产生的，故A错误；
B．声音在15℃的空气中的速度为340m/s，故B错误；
C．音色表示声音的品质与特色，模拟青蛙的叫声是指模拟出相同的音色，故C正确；
D．声音能传递信息，能引起周围青蛙的附和共鸣就是利用了传递信息，故D错误。
故选C。
3．D
【详解】A项，天平利用的是杠杆原理，故A项错误．B项， 温度计利用的是液体的热胀冷缩，故B项错误;C项，船闸利用的是连通器原理，故C项错误．D项，塑料吸盘利用的是大气压强，故D项正确．综上所述，本题正确答案为D．
4．B
【详解】A、力的单位是N，质量的单位是kg，题目是求力的大小，不能用kg左单位，故A错误；BCD、由图知，物体的重力为G＝mg＝5kg×9.8N/kg＝49N；肱二头肌的拉力为动力，物体对手的压力为阻力，支点在肘，如图所示：

所以动力臂小于阻力臂，根据杠杆平衡条件：F1L1＝F2L2，因为L1＜L2，所以F1＞F2，即肱二头肌收缩所承受的力一定大于49N．故B正确，CD错误．故选B．
点睛：首先确定杠杆的支点、动力、阻力及对应的动力臂和阻力臂，根据杠杆的平衡条件F1L1＝F2L2，并结合力臂的概念进行分析．
5．A
【详解】A、柴火烧水是通过热传递的方式改变内能的；
BCD、压缩空气发热、搓手取暖、钻木取火都是做功使物体的内能增加的；
显然A选项与其它三个选项改变物体内能的方式不同．
故选A．
点睛：牢记改变物体内能的两种方式是解题的关键，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难．
6．C
【详解】A．由图可知刻度尺的分度值是0.1cm，物体的长度为3.20cm，故A错误；
B．由图可知该温度计的分度值是2℃，温度计中液柱的液面在0℃以下一格处，示数为零下2℃，故B错误；
C．由图可知，电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V，故C正确；
D．由图可知，游码标尺的分度值为0.2g，则物体的质量

故D错误。
故选C。
7．A
【详解】解：（1）可以导致用电器的总功率过大，根据I=可知会导致电流过大，引起空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸．所以答案为：A．
点睛：家庭电路中电流过大，会引起家庭电路中空气开关跳闸．其原因主要有两种，一是用电器短路，二是用电器的总功率过大．根据各种情况中的现象，进行判断．
8．B
【详解】根据物体浮沉条件，汤圆漂浮在水面上，受到的浮力大小等于重力，即，一开始，汤圆沉在水底，浮力小于重力，即，那么可知，根据阿基米德原理，水的密度没有变，由于，则，即排开水的体积比未煮过的大。
故选B。
9．C
【详解】A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
10．D
【详解】A．用力F沿斜面匀速向上拉动物体时，物体受到沿斜面向上的拉力和沿斜面向下的摩擦力以及重力沿斜面向下的分力作用处于平衡状态，由力的平衡条件可知，拉力F等于摩擦力加上重力沿斜面向下的分力，则物体所受到的拉力大于斜面对物体的摩擦力，故A错误；
BCD．拉力对物体做的总功

则拉力做功的功率

此过程中克服重力做功

因总功等于有用功与额外功之和，所以克服摩擦力所做的额外功

则此过程中物体受到摩擦力大小

故D正确，BC错误。
故选D。
11．AD
【详解】A．由图象知，该物质在熔化过程中温度保持0℃不变（即有一定的熔化温度），所以该物质在固态时是晶体，故A正确；
B．由图象可知，该物质在BC段是熔化过程，该物质熔化过程共

故B错误；
C．晶体熔化时，仍然不断吸收热量，温度不变，但内能增加，所以该物质在第8min时的内能大于第6min时的内能，故C错误；
D．由图象知，相同时间内，吸收相同热量，此物质固态时升高的温度大于液态时升高的温度，由可知，当质量和吸收的热量都相同时，Δt越大的比热容就越小，所以液态时的比热容比固态时大，即该物质在CD段的比热容比AB段比热容的大，故D正确。
故选AD。
12．CD
【详解】A．惯性是指物体保持原有运动状态不变的性质，任何时候都存在，故A错误；
B．越飞越高的风筝与地面之间的距离越来越大，相对于地面是运动的，故B错误；
C．儿童鞋底有凹凸的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C正确；
D．线对风筝的拉力和风筝对线的拉力大小相等、方向相反、在同一直线上，在两个物体上，是一对相互作用力，故D正确。
故选CD。
13．BD
【详解】A．一切物体都具有内能，火箭在点火前，内能不为零，故A错误；
B．火箭点火升空过程中，利用内能做功，把部分内能转化为机械能，故B正确；
C．题干中看到的“白气”是液化现象，故C错误；
D．火箭加速上升过程中，物体质量不变，速度和高度增加，故动能和重力势能均增加，故D正确。
故选BD。
14．ABC
【详解】由甲图可知，R1与R2串联，AB间的电压为R2两端的电压；图乙是某一时段R2的电压随时间变化的图象；
A．由题知，当射向R1的红外线被挡住时，R1的电阻会变大，自动计数器会计数一次，根据串联电路的分压规律知，R1分得的电压增大，则R2分得的电压减小，由图象知，此时R2两端的电压，即：R2两端电压为2V时，跳绳自动计数器会计数一次，故A正确；
B．由串联电路的分压规律有

即

所以，即：绳子挡住了射向R1的红外线时，R1的阻值是R2的5倍，故B正确；
C．当射向R1的红外线没有被挡住时，由题意可知R1的电阻会变小，根据串联电路的分压规律，则R1分得的电压减小，R2分得的电压增大，
由图象知，此时R2两端的电压，由串联电路的分压规律有

即

所以，故C正确；
D．绳子挡住了射向R1的红外线时，改变了R1的阻值，对R2的阻值没有影响（即R2是定值电阻），故D错误。
故选ABC。
15． 相互 运动状态
【详解】[1]用脚蹬地，脚给地向后的力，由于力的作用是相互的，地面会同时给脚向前的力，人站在滑板车上，滑板车就会沿地面向前运动。
[2]如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这个过程中滑板车的运动状态改变了，这是因为它在运动中受到阻力，这表明力可以改变物体的运动状态。
16． 一次能源 聚
【详解】[1]太阳能是可以直接从自然界获得的能源，属于一次能源。
[2]太阳内部大量氢原子核在超高温下发生聚变，释放出巨大的核能。
17． 并 大地
【详解】[1]家用电器都是并联在电路中，三孔插座是用来插上插头，以让用电器工作，因此三孔插座也是并联在电路中的。
[2]三孔插座接线原则是左孔零线右孔火线，上孔接地线。
18． 不变 变大
【详解】[1]将气球下压过程中，球内所含气体的多少没有变化，所以球内气体的质量不变。
[2]下压过程中气球受到水的压强增大、压力增大，所以气球体积会变小，由知道，气体的密度变大。
19． 发电机 法拉第
【分析】物理学史
【详解】[1][2]根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能。
【点睛】容易题，失分原因是对物理学家及其贡献不熟悉
20． 6.3×106 0.15
【详解】[1]50kg的水从20℃加热到50℃水吸收的热量
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×50kg×（50℃﹣20℃）＝6.3×106J
[2]不计热量损失
Q放＝Q吸＝6.3×106J
由Q放＝Vq天然气知道，消耗天然气的体积

21． 闻到了浓浓消毒液的气味，这是扩散现象 戴眼镜的同学的镜片上有了雾气，这是液化现象
【详解】[1][2]①闻到了浓浓消毒液的气味，这是因为消毒液分子不停地做无规则运动形成的，属于扩散现象；
②戴眼镜的同学的镜片上有了雾气，这是水蒸气遇冷形成的，属于液化现象等，符合题意即可。
22．（1）70Ω；（2）3.6W。
【详解】（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，
I2=0.2A，U2=14V
由可知滑动变阻器的最大阻值

（2）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.9A，由可知电源的电压
U=I1R1=0.9A×R1 -----------------①
当滑动变阻器接入电路中的电阻最大时，因串联电路中总电压等于各分电压之和，所以，电源的电压
U=I2R1+U2=0.2A×R1+14V---------------------------②
因电源的电压不变，解①②可得
R1=20Ω，U=18V
由于当电路中的电流最小时，电路消耗电功率最小，则
P最小=UI2=18V×0.2A=3.6W
答：（1）滑动变阻器的最大阻值是70Ω；（2）开关S闭合时，该电路的最小电功率是3.6W。
23．
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′并标记相应的箭头和垂直符号，即为物体AB的像，如图所示：
  。
24．
【详解】电流从通电螺线管的右前侧流入，从左后侧流出，根据安培定则可知，通电螺线管的左端为N极；因为同名磁极互相排斥，异名磁极互相吸引，因此小磁针的右端为N极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图：

25． 二力平衡 3.2 甲、丙 控制变量法 相等 不一定 ① 在路面上撒沙子
【详解】（1）[1]实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，木块在水平方向下受到平衡力的作用，根据二力平衡的知识知道 ，弹簧测力计的示数与滑动摩擦力的大小相等；
[2]图丙中，弹簧测力计的分度值为0.2N，示数为3.2N。
（2）[3][4]研究滑动摩擦力大小与压力的关系时，要控制接触面粗糙程度相同，故分析甲、丙两次实验，可得出：在接触面粗糙程度相同时，滑动摩擦力大小与压力有关。此研究方法是控制变量法。
（3）[5]图乙与图丁中铝块受到压力和接触面粗糙程度不变，故受到的摩擦力大小相等。
（4）[6]如图戊所示，木块相对地面处于静止状态，受到测力计的拉力与受到长木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，图乙实验中不一定要匀速拉动长木板。
（5）[7]在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，因压力相同，而接触面粗糙程度相同，故可探究木块的滑动摩擦力的大小与接触面的粗糙程度，故选①。
（6）[8]汽车在冰雪路面上行驶时出现打滑现象，说明摩擦力过小，为增大摩擦力，在压力不变时，可在路面上撒沙子，增大摩擦力。
26． 见解析 开关 短路 0.28 0.7 灯泡电阻受温度影响很大 C
【详解】解：（1）[1]滑片P向A端移动时灯泡发光变亮，则滑片向A端移动时接入电路的电阻变小，滑动变阻器应选右下接线柱接入电路，如图：

（2）[2][3]连接电路前应断开开关，闭合开关前应把滑动变阻器的滑片移到阻值最大处，缓慢移动滑片P，发现电流表示数有明显变化但电压表无示数，说明电压表与导线并联，即与电压表并联部分电路短路，故此故障的原因可能是灯泡短路。
（3）[4][5]由乙可知电流表接入电路的量程我0～0.6A，每一大格表示0.2A，每一小格表示0.02A，所以电流表的示数为0.28A，所以灯泡的额定电功率为

（4）[6]分析数据还发现通过小灯泡的电流与两端的电压不成正比，其原因可能是灯泡电阻受温度影响很大。
（5）[7]探究电流跟电阻的关系时，要保持定值电阻两端的电压不变，由图丙知，当接入5Ω电阻时，电阻中的电流为0.6A，电阻两端的电压

根据串联电路电压的规律可得变阻器分得的电压

变阻器分得的电压为电压表示数的，根据分压原理可得当接入25Ω电阻时，变阻器连入电路中的电阻为

故为了完成整个实验，选用的滑动变阻器最大阻值至少为25Ω，故C符合题意，AB不符合题意。
故选C。
27．（1）104Pa；（2）1.2×105J；（3）2000J
【详解】解：（1）无人机停放在水平地面时，无人机对地面的压力
F＝G＝mg＝2kg×10N/kg＝20N
无人机停放在水平地面时，对地面的压强

（2）悬停时电动机总功率
P＝50W×4＝200W
悬停时消耗电能
W＝Pt＝200W×10×60s＝1.2×105J
（3）无人机匀速上升过程中克服重力、阻力做的功
W＝Gh+fh＝2kg×10N/kg×60m+10N×60m＝1800J
消耗的电能

答：（1）无人机停放在水平地面时，对地面产生的压强104Pa；
（2）无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗1.2×105J；
（3）无人机以最大速度匀速直线上升60m，这个过程中消耗2000J的电能。
28．（1）15Ω；（2）1 18J；（3）20Ω
【详解】解：闭合开关S1、S2，将滑动变阻器的滑片P移到a端时，变阻器接入电路中的电阻为零，灯泡L与定值电阻R1并联，电压表V测电源两端的电压，电流表A1测干路电流，电流表A2测R1支路的电流。
（1）由电表的示数知道，电源的电压U＝6V，干路电流I＝0.7A，R1支路的电流I1＝0.4A，因并联电路中各支路两端的电压相等，所以，由知道，电阻R1的阻值

（2）因并联电路中干路电流等于各支路电流之和，所以，灯泡正常发光时的电流
IL＝I﹣I1＝0.7A﹣0.4A＝0.3A
则10s内小灯泡正常发光所消耗的电能
W＝UILt＝6V×0.3A×10s＝18J
（3）灯泡的电阻

只闭合开关S1，灯泡L与滑动变阻器R2串联，电流表A1测电路中的电流，此时电路的总电阻

因串联电路中总电阻等于各分电阻之和，且滑动变阻器的滑片P位于ab中点，所以，滑动变阻器接入电路中的电阻

则R2＝20Ω，即滑动变阻器R2最大阻值为20Ω。
答：（1）电阻R1的阻值为15Ω；
（2）10s内，小灯泡正常发光所消耗的电能为18J；
（3）滑动变阻器R2最大阻值为20Ω。
