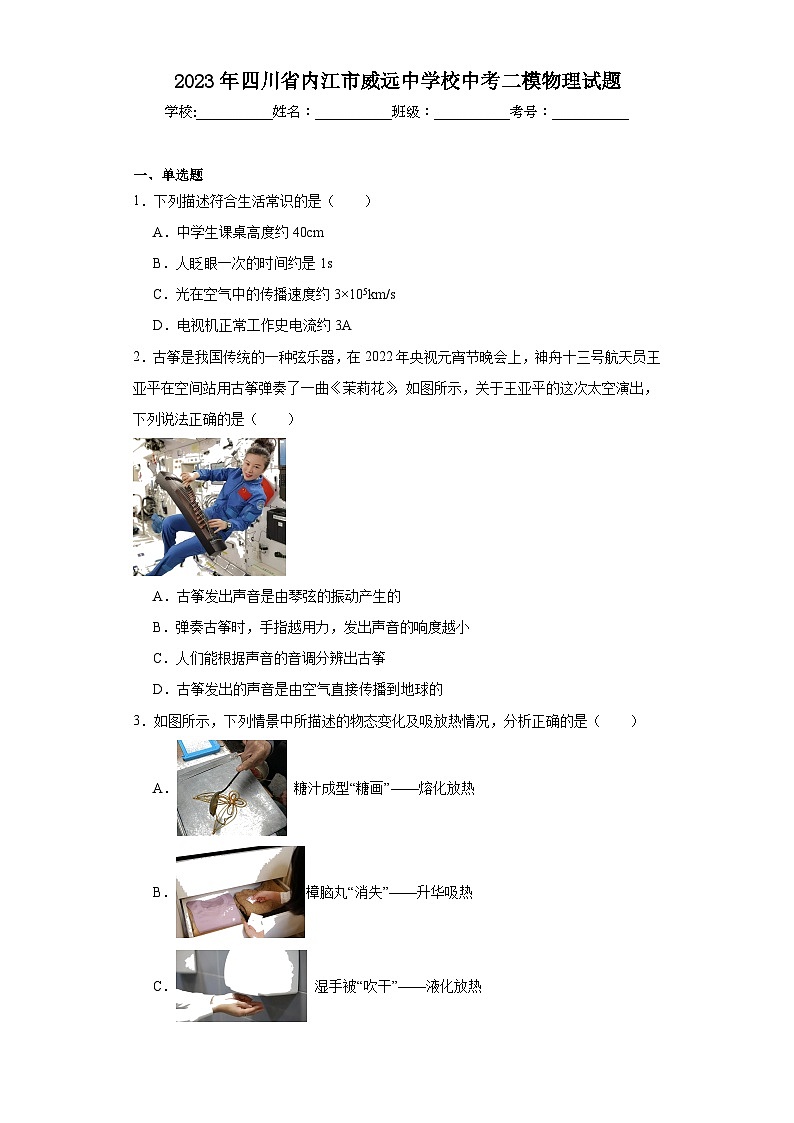

    2023年四川省内江市威远中学校中考二模物理试题(含解析)01
    2023年四川省内江市威远中学校中考二模物理试题(含解析)02
    2023年四川省内江市威远中学校中考二模物理试题(含解析)03
    还剩16页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023年四川省内江市威远中学校中考二模物理试题(含解析)

    展开
    这是一份2023年四川省内江市威远中学校中考二模物理试题(含解析),共19页。试卷主要包含了单选题,填空题,作图题,实验题,计算题等内容,欢迎下载使用。

    2023年四川省内江市威远中学校中考二模物理试题
    学校:___________姓名:___________班级:___________考号:___________

    一、单选题
    1.下列描述符合生活常识的是(  )
    A.中学生课桌高度约40cm
    B.人眨眼一次的时间约是1s
    C.光在空气中的传播速度约3×105km/s
    D.电视机正常工作史电流约3A
    2.古筝是我国传统的一种弦乐器,在2022年央视元宵节晚会上,神舟十三号航天员王亚平在空间站用古筝弹奏了一曲《茉莉花》,如图所示,关于王亚平的这次太空演出,下列说法正确的是(  )

    A.古筝发出声音是由琴弦的振动产生的
    B.弹奏古筝时,手指越用力,发出声音的响度越小
    C.人们能根据声音的音调分辨出古筝
    D.古筝发出的声音是由空气直接传播到地球的
    3.如图所示,下列情景中所描述的物态变化及吸放热情况,分析正确的是(  )
    A. 糖汁成型“糖画”——熔化放热
    B.樟脑丸“消失”——升华吸热
    C. 湿手被“吹干”——液化放热
    D. 冰棒冒“白气”——汽化吸热
    4.下列对有关知识的表述中一定错误的是(  )
    A.比热容反映了物质吸收或者放出热量的能力,它是物质的一种重要特性
    B.物体的温度越高,扩散越快,说明构成物体的大量分子无规则运动越剧烈
    C.初春培育水稻秧苗,为了不使秧苗受冻,正确做法是早晨多排水,傍晚多灌水
    D.目前农村大部分家庭都用上了天然气,是因为天然气是可再生能源
    5.下列做法不符合安全用电原则的是(  )
    A.使用试电笔时,要用指尖抵住上端的金属帽
    B.更换电灯前要先断开电源开关
    C.电饭煲的金属外壳要接地线
    D.控制灯的开关要串联在零线上
    6.北斗三号全球卫星导航系统正式开通以来,运行稳定,持续为全球用户提供优质服务,系就服务能力步入世界一流行列。下列说法正确的是(  )
    A.北斗卫星利用电磁波向地面传递信息 B.电磁波在空气中的传播速度为340m/s
    C.北斗卫星上的芯片采用超导材料制成 D.北斗卫星长期工作不需要消耗任何能量
    7.透镜在我们的生活、学习中应用广泛。下列与透镜有关的说法中正确的是(  )
    A.照相时,被照者应站在镜头二倍焦距以内
    B.由于远视眼成像在视网膜之后,所以要佩戴凸透镜
    C.投影仪能使物体在屏幕上成正立、放大的虚像
    D.借助放大镜看地图时,地图到放大镜的距离应大于一倍焦距
    8.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P问左移动时,灯泡变亮.则下列接法符合要求的是

    A.M接A,N接D B.M接B,N接C
    C.M接A,N接B D.M接C,N接D
    9.有两只分别标有“6V 3W”和“9V 3W”的小灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列说法正确的是(  )
    A.使L1和L2串联后都正常工作的电源电压为15V
    B.由于L1和L2的电功率都是3W,将L1和L2串联在一起,两灯亮度相同
    C.将L1和L2并联接入,两灯发光的亮度相同
    D.将L1串联一个12Ω的电阻,接在电源电压为12V的电路中,L1能正常发光
    10.使用空气炸锅(如图所示)时发现:仅闭合定时开关时产生冷风,同时闭合定时开关和温控开关时产生热风,则其电路可能是(  )

    A.   B.   C.   D.
    11.在如图的电路中,电源电压保持不变,闭合电键S,电路正常工作,一段时间后,两灯中有一灯熄灭,三个电表中只有一个电表的示数不变,则下列判断中正确的是(  )

    A.电流表A1的示数不变、灯L1开路 B.电压表V的示数不变、灯L2开路
    C.电流表A1的示数不变、灯L2短路 D.电流表A1的示数不变、灯L2开路
    12.如图所示,电源电压为6V且保持不变,R0=30Ω,滑动变阻器的规格为“20Ω 1A”,电流表的量程为“0~0.6A”,小灯泡上标有“6V 3W”字样。不考虑灯丝电阻变化并保证电路安全,则下列说法正确的是(  )

    ①当S闭合,S1、S2都断开时,电路消耗的最大功率是3.6W
    ②当S、S1、S2都闭合时,电路消耗的总功率最小值为3W
    ③当S、S1、S2都闭合时,滑动变阻器接入电路的最小阻值是12Ω
    ④当S闭合,S1、S2都断开时,滑动变阻器接入电路的阻值范围是0~20Ω
    A.只有①③ B.只有②④ C.只有②③ D.只有①④

    二、填空题
    13.眼睛的角膜和晶状体类似于 透镜。青少年如果长时间使用电子产品,缺乏户外活动,就可能患上近视。患近视后需要佩戴 透镜进行矫正。
    14.生活处处有物理,小朱发现汽车应用了大量物理知识。汽车的导航系统是通过 (选填“电磁波”或“声波")来传递信息的;某四冲程汽油机的转速为2400r/min,每秒对外做功 次。
    15.目前核电站利用 (选填“核裂变”或“核聚变”)来获得核能;紫外激光器是一种产生紫外光束的激光器,紫外光线的频率比紫光更高,波长更 。(选填“长”或“短”)。
    16.如图,闭合开关,观察到金属杆向左运动,说明磁场对通电导体有力的作用,利用这种现象可以制成 机;断开开关,对调N、S磁极,再次闭合开关,观察到金属杆向 运动。

    17.某款热风干手器,手伸向出风口时可吹出温度为35℃~45℃的热风,内部电路由控制电路和工作电路两部分组成,简化电路如图所示,控制电路中R为光敏电阻。闭合S,当手伸向出风口时R的阻值会 (选填“增大”“不变”或“减小”),衔铁被吸下工作电路开始工作。若加热电阻丝阻值为44Ω,在额定电压下,烘干一次手用时10s,则加热电阻产生的热量为 J。

    18.威远正加快对页岩气的安全开采,页岩气属于 (选填 “可再生”或“不可再生”)能源。若用燃气灶将一壶质量为3kg、初始温度为20℃的水加热到80℃,消耗了0.1m3的页岩气。已知水的比热容4.2×103J/(kg·℃),页岩气的热值为4.2×107J/m3,则该燃气灶烧水的效率为 % 。
    19.在如图甲所示的电路中,R1为定值电阻,滑动变阻器R2上标有“20Ω 0.5A",当滑片P由c点移到a端的过程中,电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示,R1的最小功率是0.4 W。在保证电路元件安全的条件下,电源电压为 V,变阻器R2消耗的功率范围是 W。


    三、作图题
    20.如图所示,光线经过平面镜反射后水平射向竖直放置的凸透镜,请画出平面镜的入射光线、入射角和经过凸透镜的折射光线。

    21.小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座,要求开关只控制灯泡,部分导线已连接,如图所示,请你只添加三根导线帮小林完成安装。

    22.如图是两个磁极靠近时磁感线的分布情况,根据图中标示的极,在括号内标出磁极(或);并标出图中静止小磁针的极;再在a点用箭头标出磁感线方向。


    四、实验题
    23.探究水沸腾前后温度变化的特点,所用器材有铁架台、烧瓶、温度计、秒表、石棉网等。

    时间/min
    0
    1
    2
    3
    4
    5
    6
    7
    水的温度/oC
    90
    92

    96
    98
    99
    99
    99
    (1)在安装如图甲的装置时,要保证酒精灯的外焰加热,应先固定 (a/b/c)的位置;
    (2)实验中,从水温升到90℃开始,第2min时温度计示数如图乙,读数为 ℃;
    (3)由实验数据可知,水的沸点为 ℃;
    (4)实验完成后熄灭酒精灯,将烧瓶从铁架台上取下。拿橡皮塞塞紧瓶口,用冷水喷烧瓶底(如图丙),里面的水 (选填“会”或“不会”)沸腾。
    24.同学们在做“探究电流与电压的关系”实验时,准备了以下器材:新干电池两节,电流表(0~0.6A、0~3A)、电压表(0~3V、0~15V)、滑动变阻器(30Ω、2A)、定值电阻(5Ω、10Ω、20Ω)、开关、导线若干。根据如图甲所示的电路图进行实验。

    (1)按照电路图在图乙中将实物图补充完整 ;
    (2)闭合开关前,滑动变阻器滑片P应处于 (选填“A”或“B”)端,目的是 ;
    (3)闭合开关以后,发现电流表指针无偏转,电压表指针有明显偏转,原因可能是电阻R (选填“短路”或“开路”)。排除故障后,调节滑动变阻器,测出通过电阻R的电流和对应的电压值,此时滑动变阻器的作用是 (选填字母序号);
    A.保护电路  B.控制定值电阻两端电压不变  C.改变定值电阻两端电压
    测量的数据如表格所示:
    实验次数
    1
    2
    3
    4
    5
    6
    电压U/V
    0.4
    0.5
    1.0
    2.0
    2.5
    3.0
    电流I/A
    0.08
    0.1
    0.5
    0.4
    0.5
    0.6
    (4)根据以上实验数据得到的结论是:电阻一定时, ;
    (5)另一同学接着用实验装置探究电流与电阻的关系,他的实验操作如下:
    第一步:将5Ω电阻接入电路,调节滑动变阻器,使电压表示数为1V,记录电流表示数;
    第二步:将5Ω电阻更换为10Ω电阻,闭合开关后他发现电压表示数 (选填“大于”、“小于”或“等于”)1V,他眼睛注视 (选填“电压表”或“电流表”),向 (选填“A”或“B”)端调节滑动变阻器,直到电压表示数为1V,记录电流表示数;
    第三步:将10Ω的电阻更换为20Ω的电阻,调节滑动变阻器时发现无论怎样调节,均无法将电压表调节到目标示数,聪明的同学们想到了以下方法来继续完成第三组数据测量:
    ①只将电源更换为学生电源,调节电源电压,那么电源电压的最大值为 V。
    ②只在电路中再串联一个定值电阻,那么定值电阻的最小值为 Ω。

    五、计算题
    25.某新款汽油动力小汽车,在一段平直的公路上匀速行驶了100km,用了1h,已知车的总质量为1.2t,车受到的阻力为车重的十二分之一,求:(结果保留一位小数)
    (1)该车行驶的速度;
    (2)该车牵引力做的功和功率;
    (3)若该车行驶100km,消耗汽油5.6kg,求汽车发动机的效率(汽油热值q=4.6×107J/kg)。(取g=10N/kg)
    26.目前智能机器人已经在很多方面都能够为人类提供优质的服务,如表是图甲所示的送餐机器人的部分参数:
    质量
    50kg
    一次最大送餐量
    15kg
    移动速度
    0.3~0.6m/s
    机器人车轮直径
    10cm
    电机额定工作电压
    56V
    电机额定功率
    75W
    (1)该机器人电机正常工作时电流是多大?(计算结果保留一位小数)
    (2)如果该机器人以额定功率、最大移动速度给距离自己30m外的顾客送餐,完成此次送餐电机所消耗的电能是多少?
    (3)如图乙所示为该机器人送餐负重过载保护电路原理图,图中电源电压为6V,R为托盘内的压力传感器,其阻值随所受压力变化的图象如图丙所示,当电流超过0.2A时触发器可使电动机停止工作(触发器的电阻忽略不计),放弃送餐。为保护机器人,电阻箱R0的阻值应调为多少?(g=10N/kg)


    参考答案:
    1.C
    【详解】A.中学生的身高在160cm左右,课桌的高度大约是中学生身高的一半,在80cm左右,故A不符合题意;
    B.人眨眼一次的时间约是0.2s,故B不符合题意;
    C.光在空气中的传播速度约
    3×108m/s=3×105 km/s
    故C符合题意;
    D.电视机正常工作时电压是220V,功率约200W,根据P=UI知道,电视机正常工作时电流约

    故D不符合题意。
    故选C。
    2.A
    【详解】A.声音是由物体的振动产生的,古筝发出声音是由琴弦的振动产生的,故A正确;
    B.弹奏古筝时,手指越用力,琴弦振幅越大,发出声音的响度越大,故B错误;
    C.音色是由发声体本身决定的一个特性,人们能根据声音的音色分辨出古筝,故C错误;
    D.声音不能在真空中传播,电磁波可以在真空中传播,古筝发出的声音是由电磁波直接传播到地球的,故D错误。
    故选A。
    3.B
    【详解】A.糖汁成型“糖画”是由液态变为固态,是凝固现象,需要放热,故A错误;
    B.樟脑丸“消失”是由固态直接变为气态,是升华现象,需要吸热,故B正确;
    C.湿手被“吹干”,水由液态变为气态,是汽化现象,需要吸热,故C错误;
    D.冰棒冒“白气”,是空气中水蒸气遇冷液化形成的小水珠,需要放热,故D错误。
    故选B。
    4.D
    【详解】A.比热容是指单位质量的某种物质温度升高(或降低)1℃所吸收(或放出)的热量,反映的是物质吸热或放热的能力,是物质的一种特性,故A正确,不符合题意 ;
    B.温度是指物体的冷热程度,分子的无规则运动与温度有关,温度越高,分子运动越剧烈,即分子扩散越快,故B正确,不符合题意;
    C.初春培育水稻秧苗时,为了不使秧苗受冻,傍晚多灌水,当夜晚温度降低时,因为水的比热容大,水放出热量,水的温度降低的比较少,不至于使秧苗受冻;在早晨把稻田内的水排出,稻田接受太阳光的照射,泥土的比热容小,泥土吸收热量,温度升高快,有利于秧苗的生长,故C正确,不符合题意;
    D.天然气不能从自然界中源源不断地得到的能源,因此不是可再生能源,故D错误,符合题意。
    故选D。
    5.D
    【详解】A.使用试电笔时,要用指尖抵住上端的金属帽,故A不符合题意;
    B.为防止触电,更换灯泡前应先切断电源,故B不符合题意;
    C.电饭锅使用时金属外壳要接地,当用电器的外壳和火线间的绝缘破损,使外壳带电,电流就会流入大地,不会对人体造成伤害,故C不符合题意;
    D.电灯开关安装在火线上,当开关断开时,灯泡与火线是断开的,人接触灯泡是安全的,故D符合题意。
    故选D。
    6.A
    【详解】A.太空中是真空环境,声音无法传播,北斗卫星是利用电磁波向地面传递信息,故A正确;
    B.电磁波在空气中的传播速度约为3×108m/s,故B错误;
    C.北斗卫星上的芯片是采用硅等半导材料制成,故C错误;
    D.由能量守恒定律可知,北斗卫星长期工作需要消耗能量,故D错误。
    故选A。
    7.B
    【详解】A.照相时,成倒立缩小的实像,根据凸透镜成像的规律知,被照者应站在镜头二倍焦距之外,故A错误;
    B.远视眼可以使入射光线会聚在视网膜的后方,是晶状体折光能力太弱造成的,属于远视眼的成像情况;为了使光线会聚在原来会聚点前面的视网膜上,就需要在光线进入人的眼睛以前会聚一下,因此远视眼需配戴对光线具有会聚作用的凸透镜来矫正,故B正确;
    C.投影仪能使物体在屏幕上成倒立、放大的实像,故C错误;
    D.借助放大镜看地图时,地图到放大镜的距离应小于一倍焦距,故D错误。
    故选B。
    8.A
    【详解】A.M接A,N接D,电阻线AP部分接入电路,滑片向左移动时,电阻变小,电流变大,灯变亮.故A正确;
    B.M接B,N接C,电阻线BP部分接入电路,滑片向左移动时,电阻变大,电流变小,灯变暗.故B错误;
    C.M接A,N接B,则电阻线全部接入电路,滑片移动时,接入电路电阻不变,故C错误;
    D.M接C,N接D,金属杆接入电路,且移动滑片电阻也不会变化,故D错误;
    【点睛】重点是滑动变阻器的使用和接线,要理解滑动变阻器改变电阻的原理,即改变接入电路的电阻线的长度来改变电阻.
    9.D
    【详解】A.由题可知两灯泡的额定电流分别为


    使L1和L2串联后,L2正常工作,L1不能正常工作,其实际电压小于6V,电源电压小于15V,故A错误;
    B.由知道,两灯泡的电阻分别为


    两灯泡串联时通过的电流相等,但两灯泡的电阻不同,由知道,两灯泡的实际功率不相等,亮度不同,故B错误;
    C.灯L1和L2并联在的电路中使用时,它们两端的电压相等,但两灯泡的电阻不同,由知道,两灯泡消耗的电功率不相等,故C错误;
    D.将L1串联在一个12Ω的电阻时,电路中的总电阻
    R总=R1+R=12Ω+12Ω=24Ω
    此时电路中的电流

    灯泡L1两端的电压
    UL1=IR1=0.5A×12Ω=6V
    达到了灯泡L1正常发光时的电压,所以L1能正常发光,故D正确。
    故选D。
    10.D
    【详解】A.由题图可知,仅闭合定时开关时,发热管和电动机同时工作,因此产生的是热风,故A不符合题意;
    BC.由题图可知,仅闭合温控开关时,发热管工作而电动机不工作,只有发热管发热而不吹风,故BC不符合题意;
    D.由题图可知,仅闭合定时开关时,电动机工作,吹冷风;再闭合温控开关时,发热管发热,吹热风,不会只发热不吹风,故D符合题意。
    故选D。
    11.B
    【详解】C.由电路图可知,电路正常工作时,L1、L2并联,电流表A2测L2支路的电流,A1测干路电流,两灯中有一灯熄灭,若L2短路,则会造成电源短路烧坏电源,A1、A2电表因通过电流过大可能被损坏,V示数为0,因此故障不是短路,只能为断路,故C错误;
    AD.由电路图可知,不论两只灯泡中的那一盏断路,电压表始终测电源的电压,故电压表的示数不变;灯泡熄灭前电流表A1测两支路的总电流,其中一个灯熄灭后,A1只测其中一个支路电流,因灯L1或L2电压始终为电源电压,根据欧姆定律,通过两灯其中一个灯的电流保持不变,根据并联电路电流的规律,故其中一个灯熄灭后,A1示数变小,故AD错误;
    B.若灯泡L2断路,则A2的示数为0,由以上分析知,A1示数减小,只有电压表示数不变,符合题意,故B正确。
    故选B。
    12.B
    【详解】①④.当S闭合,S1、S2都断开时,滑动变阻器与灯泡串联,电流表测的是电路电流,串联电路电流处处相等,因此通过灯泡和滑动变阻器的电流相等,由可得,小灯泡的电阻为

    根据P=UI可得,小灯泡正常发光时的电流为

    由于电流表的量程为0~0.6A,滑动变阻器的规格为“20Ω 1A”,所以当灯泡正常发光时,电路中电流最大为

    电路消耗的最大功率为

    根据欧姆定律可得,电路总电阻为

    根据串联电路的电阻特点可得,此时滑动变阻器连入电路的最小电阻为

    滑动变阻器的规格为“20Ω 1A”,则最大阻值为,故滑动变阻器连入电路的阻值范围为0~20Ω。故①错误,④正确;
    ②③.当S、S1、S2都闭合时,灯泡被短路,两电阻并联在电路中,电流表测的是干路电流,根据欧姆定律可得,通过R0的电流为

    当滑动变阻器连入电路的阻值最大时,变阻器所在的支路电流最小为

    则干路的最小电流为

    电路消耗的总功率最小为

    由电流表的量程可知,干路中的最大电流为0.6A,根据并联电路的电流特点可知,通过滑动变阻器的最大电流为

    根据欧姆定律可得,滑动变阻器接入电路的最小阻值是

    故②正确,③错误。
    故选B。
    13. 凸 凹
    【详解】[1]眼睛的角膜和晶状体类似于凸透镜,能把物体的像成在视网膜上。
    [2]患近视后晶状体变厚,会聚能力增强,像成在视网膜前方,故需要佩戴凹透镜,使光线变得发散,物体正好成像在视网膜上。
    14. 电磁波 20
    【详解】[1]电磁波可以传递信息且传播不需要介质,因此汽车的导航系统是通过电磁波来传递信息。
    [2]某四冲程汽油机的转速为2400r/min=40r/s,即每秒飞轮转动40圈,因为飞轮每转2圈,做功一次,故每秒做功20次。
    15. 核裂变 短
    【详解】[1]核裂变是可控核反应,核聚变目前不可控,核电站是利用核裂变来获取核能。
    [2]波速一定时,波长与频率成反比关系,即c=λf。紫外线与紫光波速相等,紫外线的频率比紫光高,则波长更短。
    16. 电动 右
    【详解】[1]电动机时利用磁场对通电导体有力的作用制成的。
    [2]断开开关,对调N、S磁极,再次闭合开关,电流的方向没有发生变化,磁场方向发生变化,通电导线受到的力的方向发生变化,所以观察到金属杆向右运动。
    17. 减小 1.1×104
    【详解】[1]依题意,当手伸向出风口时,工作电路开始工作,所以衔铁是往下吸引,即电磁铁有磁性,即控制电路电流增大,电阻R减小。
    [2] 加热电阻产生的热量为

    18. 不可再生 18
    【详解】[1]页岩气使用后不能在短时间内从自然界得到补充,属于不可再生能源。
    [2]水吸收的热量为
    Q吸=cm(t-t0)=4.2×103J/(kg·℃)×3kg×(80℃-20℃)=7.56×105J
    页岩气燃烧放出的热量为
    Q放=qV=4.2×107J/m3×0.1m3=4.2×106J
    则该燃气灶烧水的效率为

    19. 6 0.5~0.9
    【详解】[1]由电路图可知,闭合开关S后,R1与R2串联,电压表测R1两端的电压。当滑片P位于a端时,R2=20Ω,此时电路中的电流最小,电压表的示数最小,R1的功率最小,由图乙可知,电压表的示数U1=2V,因串联电路中各处的电流相等,所以,由P=UI可得,电路中的最小电流

    因串联电路中总电压等于各分电压之和,所以,由可得,电源的电压
    U=U1+U2=U1+I小R2=2V+0.2A×20Ω=6V
    [2] R1的阻值为

    滑动变阻器消耗的功率为

    由此可知,当R1=R2时,滑动变阻器取得最大功率,则滑动变阻器的最大功率为

    由题意可知,电路中允许通过的最大电流为0.5A,此时滑动变阻器接入电路中的阻值最小,消耗的电功率最小为
    P2min=P-P1=UI-I2R1=6V×0.5A-(0.5A)2×10Ω=0.5W
    变阻器R2消耗的功率范围为0.5~0.9W。
    20.
    【详解】过入射点作出法线,已知反射光线与平面镜的夹角为30°,可知反射角等于入射角等于
    90°-30°=60°
    据此在法线上侧画出入射光线;又因为反射光线平行于凸透镜的主光轴,所以折射光线过凸透镜的焦点,光路如图所示:

    21.
    【详解】火线进开关,再接入灯泡的顶端金属点,零线直接进入灯泡的螺旋套;三孔插座上孔接地线,左孔接零线,右孔接火线。如图所示:

    22.
    【详解】由图可知,磁极的左端为N极,根据异名磁极相互吸引,同名磁极相互排斥,则另一个磁极的右端为S极,且小磁针的右端为N极,因为在磁体外部磁感线总是从磁体的N极出来回到S极,所以磁感线的方向为从N极指向S极,如下图所示:

    23. a 94 99 不会
    【详解】(1)[1]安装仪器时,要保证用酒精灯的外焰加热,应从下往上安装实验器材,因此应先固定铁圈a的位置。
    (2)[2]由图乙可知,温度计的分度值为1℃,所以温度计的读数为94℃。
    (3)[3]由表中数据可知,水沸腾时,不断吸收热量,但温度保持99℃不变,故水的沸点为99℃。
    (4)[4]用冷水喷烧瓶底,只能降低水的温度,不能减小上方气体的压强,因此此时水的沸点不变,而水的温度降得更低,故水不会沸腾。
    24. 见详解 B 保护电路 开路 C 电流与电压成正比 大于 电压表 B 2.5 10
    【详解】(1)[1]按照电路图在图乙中将实物图补充完整,如下图。

    (2)[2] [3]闭合开关前,滑动变阻器滑片P应处于B端,目的是保护电路。
    (3)[4] [5]闭合开关以后,发现电流表指针无偏转,说明电路无电流或电流非常小,电压表指针有明显偏转,说明电压表正负接线柱跟电源正负极接通,所以原因可能是电阻R开路;调节滑动变阻器,为了测多组数据,此时滑动变阻器的作用是改变定值电阻两端电压,故选C。
    (4)[6] 电阻一定时,电流与电压成正比。
    (5)[7] [8] [9] 将5Ω电阻更换为10Ω电阻后,根据串联分压,电阻增大,电阻两端电压变大,所以闭合开关后他发现电压表示数大于1V,为了控制电阻两端电压不变,此时需要将滑动变阻器接入电阻增大,所以他眼睛注视电压表,向B端调节滑动变阻器,直到电压表示数为1V,记录电流表示数。
    (6)[10] [11]串联电路电流处处相等,电压与电阻成正比。滑动变阻器最大阻值30Ω,当定值电阻R换成20Ω,电阻之比3:2,定值电阻R两端电压保持1V不变,所以滑动变阻器两端电压最大为1.5V,那么电源电压的最大值为2.5V;同理可得,两节新的干电池电压为3V,定值电阻R两端电压保持1V不变,滑动变阻器接入最大阻值后还需再串联一个定值电阻R0来分担多余的0.5V,两个定值电阻两端电压之比为2:1,所以电阻之比R:R0=2:1,所以增加定值电阻R0的最小值为10Ω。
    25.(1)100km/h;(2)1×108J,2.8×104W;(3)38.8%
    【分析】(1)根据可求出该车行驶的速度;
    (2)根据求出汽车的重力,再根据题意求出汽车受到的阻力,因为是匀速行驶,所以汽车牵引力等于其阻力,由求出该车牵引力做的功;再根据求出其功率;
    (3)根据求出汽油燃烧放出的热量,再由求出汽车发动机的效率。
    【详解】(1)该车行驶的速度

    (2)汽车重力

    汽车牵引力

    汽车牵引力做的功

    汽车匀速行驶时的功率

    (3)汽油燃烧放出的热量

    该汽车发动机的效率

    答:(1)该车行驶的速度是100km/h;(2)该车牵引力做的功是1×108J,功率是2.8×104W;(3)汽车发动机的效率是38.8%。
    26.(1)1.3A;(2)3750J;(3)10Ω
    【详解】解:(1)由表格数据可知,电机的额定电压为56V,额定功率为75W。由P=UI可知,机器人电机正常工作时电流

    (2)由表格数据可知,机器人的最大移动速度
    v=0.6m/s
    由速度公式可知,机器人以额定功率、最大移动速度给距离自己30m外的顾客送餐所需的时间

    由功率公式可知,完成此次送餐电机所消耗的电能
    W=Pt=75W×50s=3750J
    (3)机器人承受的最大压力
    F=G=mg=15kg×10N/kg=150N
    由图丙可知,当F=150N时,压力传感器的阻值
    R=20Ω
    由欧姆定律得,电路的总电阻

    根据串联电路的电阻特点可知,电阻箱R0接入的阻值
    R0=R总﹣R=30Ω﹣20Ω=10Ω
    答:(1)该机器人电机正常工作时电流是1.3A;
    (2)如果该机器人以额定功率、最大移动速度给距离自己30m外的顾客送餐,完成此次送餐电机所消耗的电能是3750J;
    (3)电阻箱R0的阻值应调为10Ω。

    相关试卷

    四川省内江市2020年中考物理试题(含解析): 这是一份四川省内江市2020年中考物理试题(含解析),共16页。试卷主要包含了选择题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    四川省内江市2020年中考物理试题(含解析): 这是一份四川省内江市2020年中考物理试题(含解析),共15页。试卷主要包含了选择题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    2023年四川省内江市市中区中考二模物理试题(含解析): 这是一份2023年四川省内江市市中区中考二模物理试题(含解析),共20页。试卷主要包含了单选题,多选题,填空题,作图题,实验题,计算题等内容,欢迎下载使用。

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        返回
        顶部
        Baidu
        map
