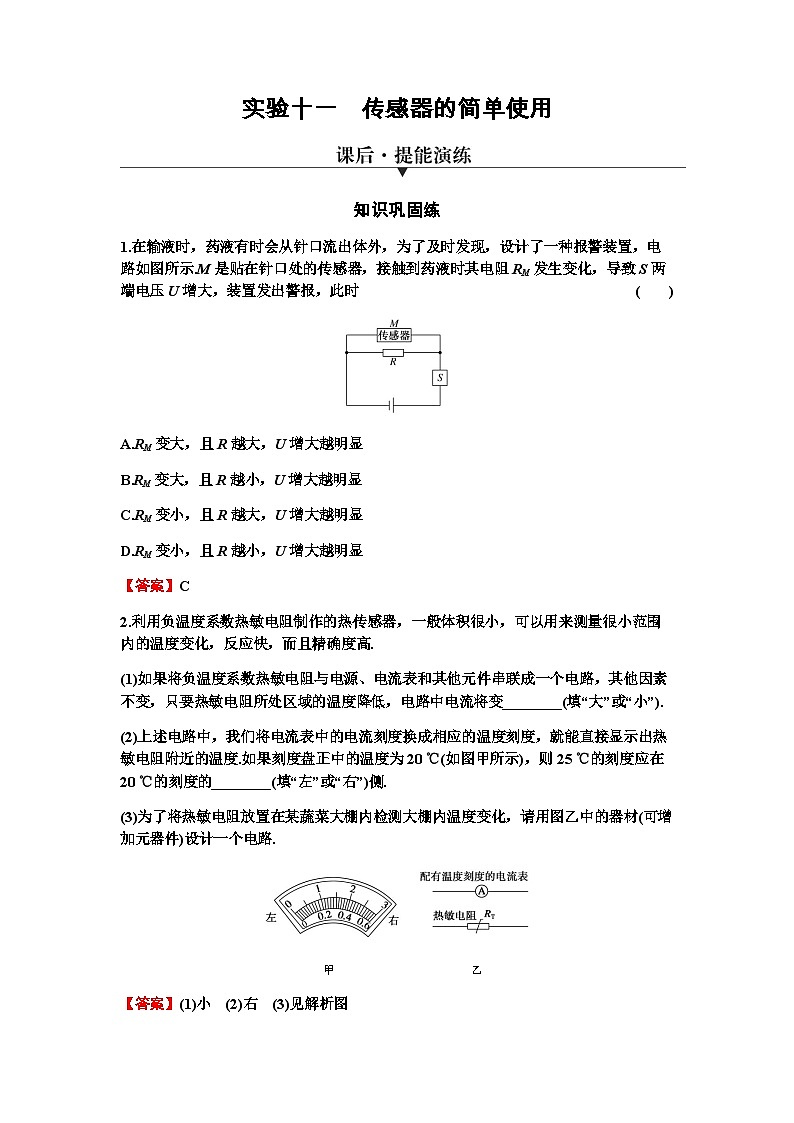

实验十一　传感器的简单使用知识巩固练1.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示.M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时              (　　)A.RM变大，且R越大，U增大越明显B.RM变大，且R越小，U增大越明显C.RM变小，且R越大，U增大越明显D.RM变小，且R越小，U增大越明显【答案】C2.利用负温度系数热敏电阻制作的热传感器，一般体积很小，可以用来测量很小范围内的温度变化，反应快，而且精确度高.(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要热敏电阻所处区域的温度降低，电路中电流将变________(填“大”或“小”). (2)上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度.如果刻度盘正中的温度为20 ℃(如图甲所示)，则25 ℃的刻度应在20 ℃的刻度的________(填“左”或“右”)侧. (3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化，请用图乙中的器材(可增加元器件)设计一个电路.　　　　　　　　甲　　　　　　　　　  　　乙【答案】(1)小　(2)右　(3)见解析图 【解析】(1)因为负温度系数热敏电阻温度降低时，电阻增大，故电路中电流会减小.(2)由(1)的分析知，温度越高，电流越大，25 ℃的刻度应对应较大电流，故在20 ℃的刻度右侧.(3)电路如图所示.综合提升练3.(2022年潍坊模拟)市面上有一种铜热电阻温度传感器Cu50(如图甲所示)，铜热电阻封装在传感器的探头内.某物理兴趣小组查到了热电阻Cu50的阻值随温度变化的一些信息，并绘制出了如图乙所示图像.该小组想利用这种传感器制作一个温度计，他们准备的实验器材如下：干电池，电动势为1.5 V，内阻不计；灵敏毫安表，量程20 mA，内阻为15 Ω；电阻箱；开关、导线若干.(1)若直接将干电池、开关、灵敏毫安表、铜热电阻温度传感器Cu50串接成一个电路作为测温装置，则该电路能测的最低温度为________℃. (2)该实验小组为了使温度从0 ℃开始测量，又设计了如图丙所示的电路图，其中R为铜热电阻，R1为电阻箱，并进行了如下操作：a.将传感器探头放入冰水混合物中，过一段时间后闭合开关，调节电阻箱R1，使毫安表指针满偏，此时R1＝________Ω. b.保持电阻箱的阻值不变，把传感器探头放入温水中，过一段时间后闭合开关，发现毫安表的读数为18.0 mA，则温水的温度为________.(保留2位有效数字) c.写出毫安表的电流值I(A)和温度t(℃)的关系式________. d.根据关系式将毫安表刻度盘上的电流值改写为温度值，这样就可以通过毫安表的表盘直接读出被测物体的温度.(3)若干电池用久了后其电动势不变，而内阻明显变大，其他条件不变.若使用此温度计前按题(2)中a步骤的操作进行了调节，仍使毫安表指针满偏，测量结果将会______(填“偏大”“偏小”或“不变”). 【答案】(1)50　(2)10　42　I＝(3)不变 【解析】(1)由题意知电流表量程为20 mA，所以电路的总电阻最小为Rmin＝ Ω＝75 Ω，所以热电阻的阻值为R＝Rmin－RA＝75 Ω－15 Ω＝60 Ω，由R－t图像可知R＝50＋0.2t，解得t＝50 ℃.(2)将传感器探头放入冰水混合物中，此时温度为0 ℃，由图像可得，此时热电阻为R＝50 Ω，过一段时间后闭合开关，调节电阻箱R1，使毫安表指针满偏，此时R1＝Rmin－RA－R＝75 Ω－15 Ω－50 Ω＝10 Ω，当电流为18 mA时，热电阻为R＝ Ω－15 Ω－10 Ω≈58.3 Ω，所以此时温度为t'＝ ℃＝41.5 ℃≈42 ℃，由题意可得－25＝50＋0.2t.则毫安表的电流值I(A)和温度t(℃)的关系式为I＝，(3)因为在操作a步骤时，要调节滑动变阻器使电流表满偏，当电源内阻增大时，会将滑动变阻器电阻调小，但总和不变，所以对结果无影响.
