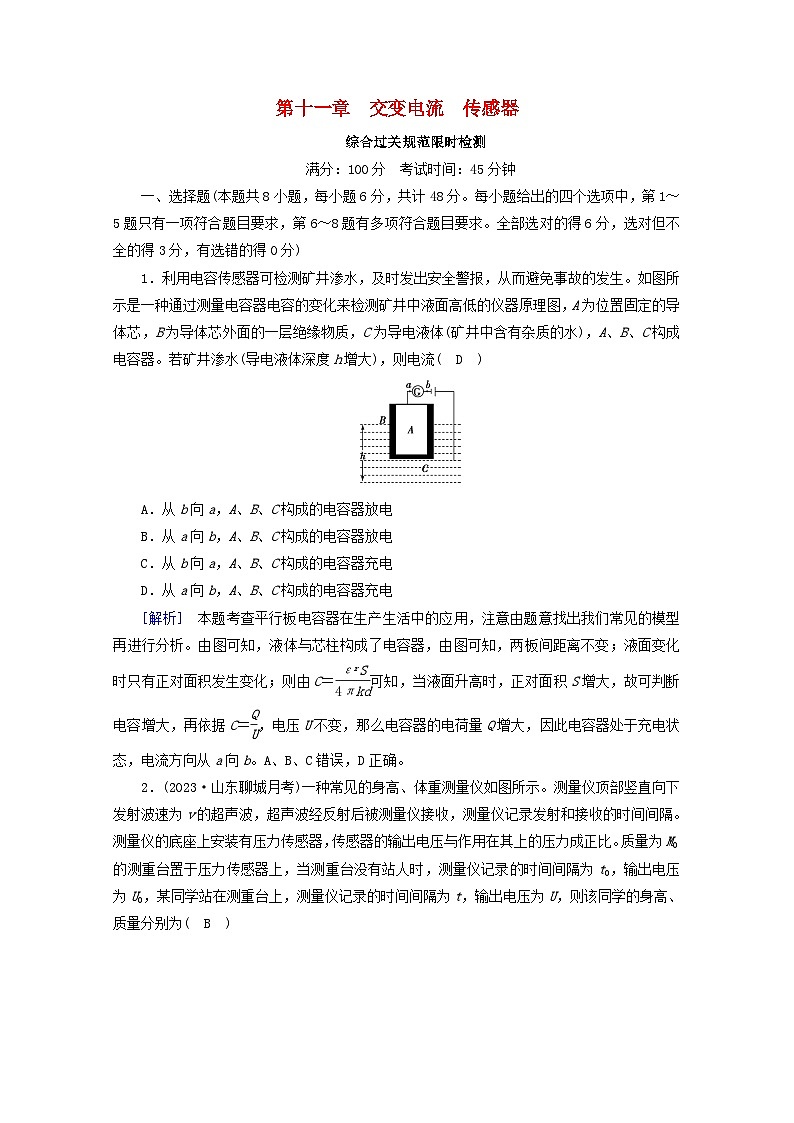

满分：100分 考试时间：45分钟
一、选择题(本题共8小题，每小题6分，共计48分。每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分)
1．利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的发生。如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，A为位置固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体(矿井中含有杂质的水)，A、B、C构成电容器。若矿井渗水(导电液体深度h增大)，则电流( D )
A．从b向a，A、B、C构成的电容器放电
B．从a向b，A、B、C构成的电容器放电
C．从b向a，A、B、C构成的电容器充电
D．从a向b，A、B、C构成的电容器充电
[解析] 本题考查平行板电容器在生产生活中的应用，注意由题意找出我们常见的模型再进行分析。由图可知，液体与芯柱构成了电容器，由图可知，两板间距离不变；液面变化时只有正对面积发生变化；则由C＝eq \f(εrS,4πkd)可知，当液面升高时，正对面积S增大，故可判断电容增大，再依据C＝eq \f(Q,U)，电压U不变，那么电容器的电荷量Q增大，因此电容器处于充电状态，电流方向从a向b。A、B、C错误，D正确。

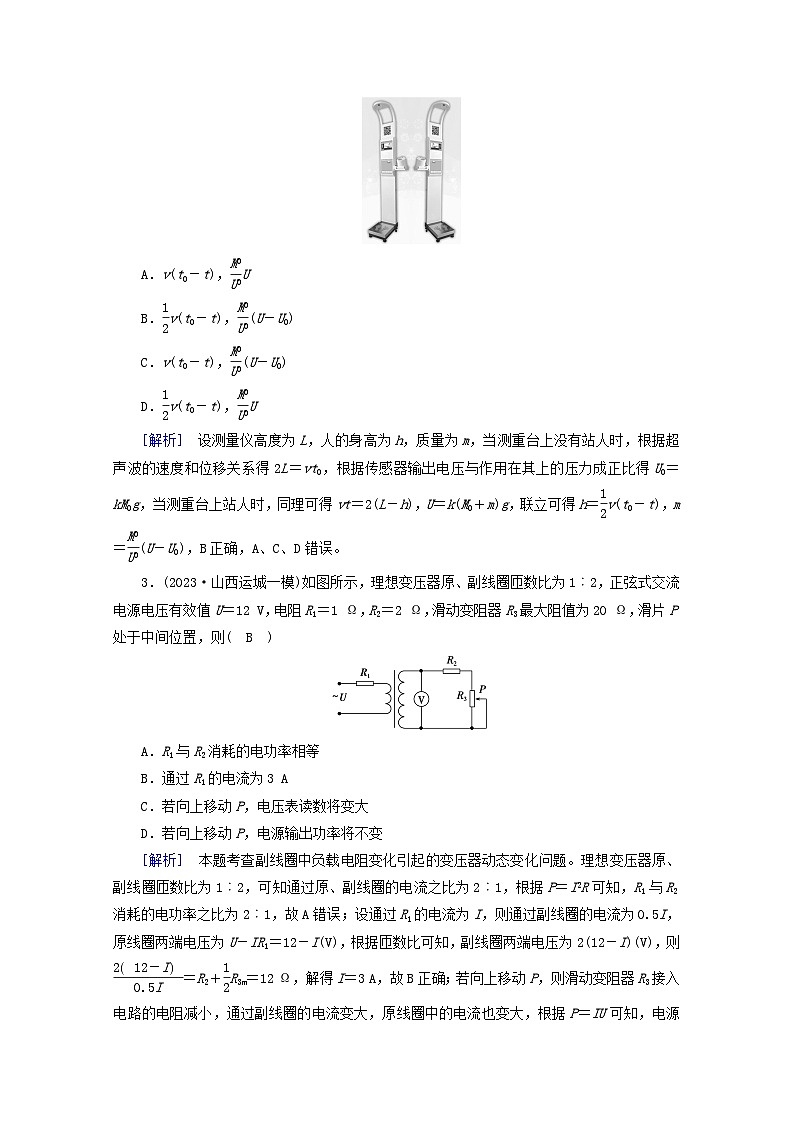

2．(2023·山东聊城月考)一种常见的身高、体重测量仪如图所示。测量仪顶部竖直向下发射波速为v的超声波，超声波经反射后被测量仪接收，测量仪记录发射和接收的时间间隔。测量仪的底座上安装有压力传感器，传感器的输出电压与作用在其上的压力成正比。质量为M0的测重台置于压力传感器上，当测重台没有站人时，测量仪记录的时间间隔为t0，输出电压为U0，某同学站在测重台上，测量仪记录的时间间隔为t，输出电压为U，则该同学的身高、质量分别为( B )
A．v(t0－t)，eq \f(M0,U0)U
B．eq \f(1,2)v(t0－t)，eq \f(M0,U0)(U－U0)
C．v(t0－t)，eq \f(M0,U0)(U－U0)
D．eq \f(1,2)v(t0－t)，eq \f(M0,U0)U
[解析] 设测量仪高度为L，人的身高为h，质量为m，当测重台上没有站人时，根据超声波的速度和位移关系得2L＝vt0，根据传感器输出电压与作用在其上的压力成正比得U0＝kM0g，当测重台上站人时，同理可得vt＝2(L－h)，U＝k(M0＋m)g，联立可得h＝eq \f(1,2)v(t0－t)，m＝eq \f(M0,U0)(U－U0)，B正确，A、C、D错误。
3．(2023·山西运城一模)如图所示，理想变压器原、副线圈匝数比为1︰2，正弦式交流电源电压有效值U＝12 V，电阻R1＝1 Ω，R2＝2 Ω，滑动变阻器R3最大阻值为20 Ω，滑片P处于中间位置，则( B )
A．R1与R2消耗的电功率相等
B．通过R1的电流为3 A
C．若向上移动P，电压表读数将变大
D．若向上移动P，电源输出功率将不变
[解析] 本题考查副线圈中负载电阻变化引起的变压器动态变化问题。理想变压器原、副线圈匝数比为1︰2，可知通过原、副线圈的电流之比为2︰1，根据P＝I2R可知，R1与R2消耗的电功率之比为2︰1，故A错误；设通过R1的电流为I，则通过副线圈的电流为0.5I，原线圈两端电压为U－IR1＝12－I(V)，根据匝数比可知，副线圈两端电压为2(12－I)(V)，则eq \f(212－I,0.5I)＝R2＋eq \f(1,2)R3m＝12 Ω，解得I＝3 A，故B正确；若向上移动P，则滑动变阻器R3接入电路的电阻减小，通过副线圈的电流变大，原线圈中的电流也变大，根据P＝IU可知，电源输出功率将变大，电阻R1两端的电压变大，变压器输入电压变小，副线圈两端电压变小，电压表读数将变小，故C、D错误。

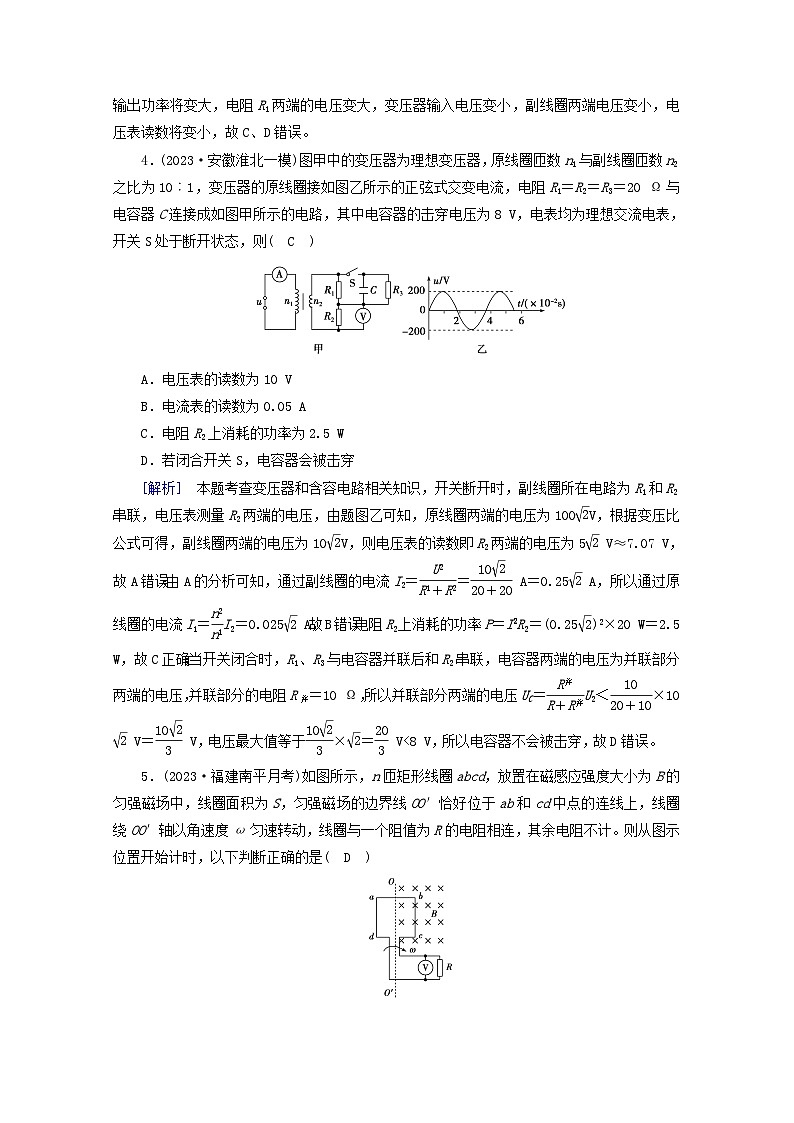

4．(2023·安徽淮北一模)图甲中的变压器为理想变压器，原线圈匝数n1与副线圈匝数n2之比为10︰1，变压器的原线圈接如图乙所示的正弦式交变电流，电阻R1＝R2＝R3＝20 Ω与电容器C连接成如图甲所示的电路，其中电容器的击穿电压为8 V，电表均为理想交流电表，开关S处于断开状态，则( C )
A．电压表的读数为10 V
B．电流表的读数为0.05 A
C．电阻R2上消耗的功率为2.5 W
D．若闭合开关S，电容器会被击穿
[解析] 本题考查变压器和含容电路相关知识，开关断开时，副线圈所在电路为R1和R2串联，电压表测量R2两端的电压，由题图乙可知，原线圈两端的电压为100eq \r(2)V，根据变压比公式可得，副线圈两端的电压为10eq \r(2)V，则电压表的读数即R2两端的电压为5eq \r(2) V≈7.07 V，故A错误；由A的分析可知，通过副线圈的电流I2＝eq \f(U2,R1＋R2)＝eq \f(10\r(2),20＋20) A＝0.25eq \r(2) A，所以通过原线圈的电流I1＝eq \f(n2,n1)I2＝0.025eq \r(2) A，故B错误；电阻R2上消耗的功率P＝Ieq \\al(2,2)R2＝(0.25eq \r(2))2×20 W＝2.5 W，故C正确；当开关闭合时，R1、R3与电容器并联后和R2串联，电容器两端的电压为并联部分两端的电压，并联部分的电阻R并＝10 Ω，所以并联部分两端的电压UC＝eq \f(R并,R＋R并)U2＜eq \f(10,20＋10)×10eq \r(2) V＝eq \f(10\r(2),3) V，电压最大值等于eq \f(10\r(2),3)×eq \r(2)＝eq \f(20,3) V
