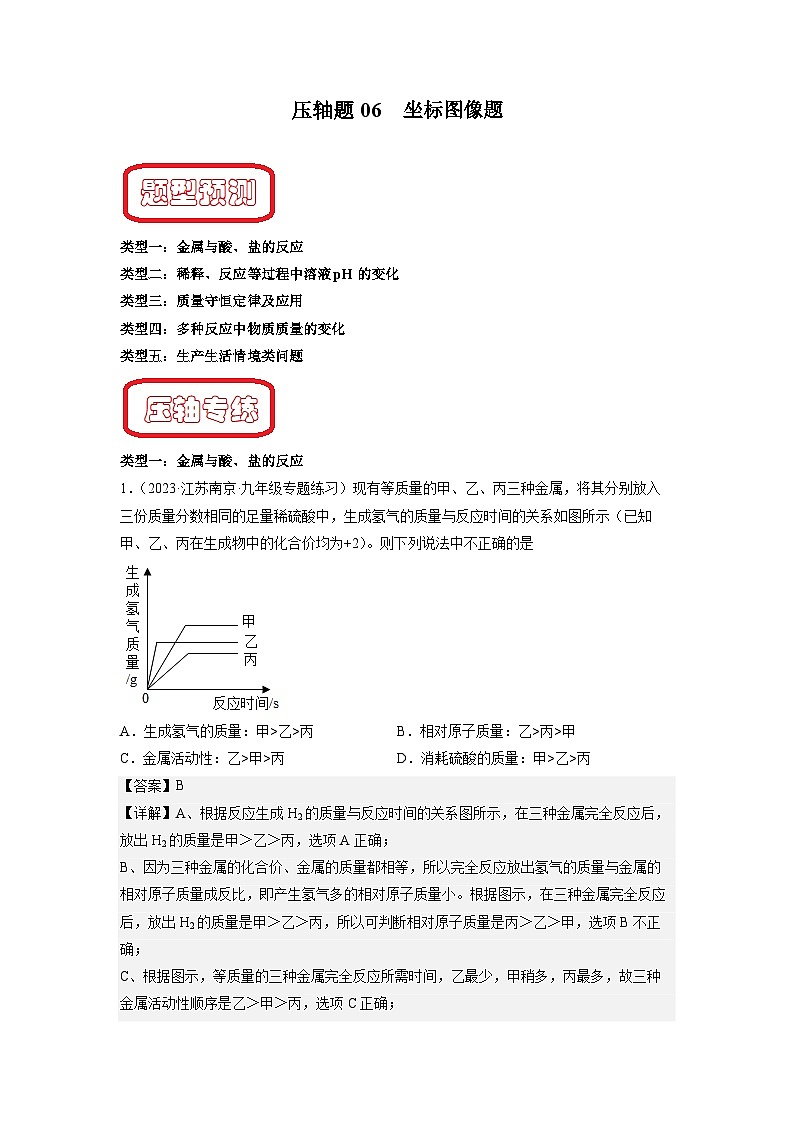

压轴题06  坐标图像题

类型一：金属与酸、盐的反应

类型二：稀释、反应等过程中溶液pH的变化

类型三：质量守恒定律及应用

类型四：多种反应中物质质量的变化

类型五：生产生活情境类问题

类型一：金属与酸、盐的反应

1．（2023·江苏南京·九年级专题练习）现有等质量的甲、乙、丙三种金属，将其分别放入三份质量分数相同的足量稀硫酸中，生成氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中的化合价均为+2）。则下列说法中不正确的是

A．生成氢气的质量：甲>乙>丙 B．相对原子质量：乙>丙>甲

C．金属活动性：乙>甲>丙 D．消耗硫酸的质量：甲>乙>丙

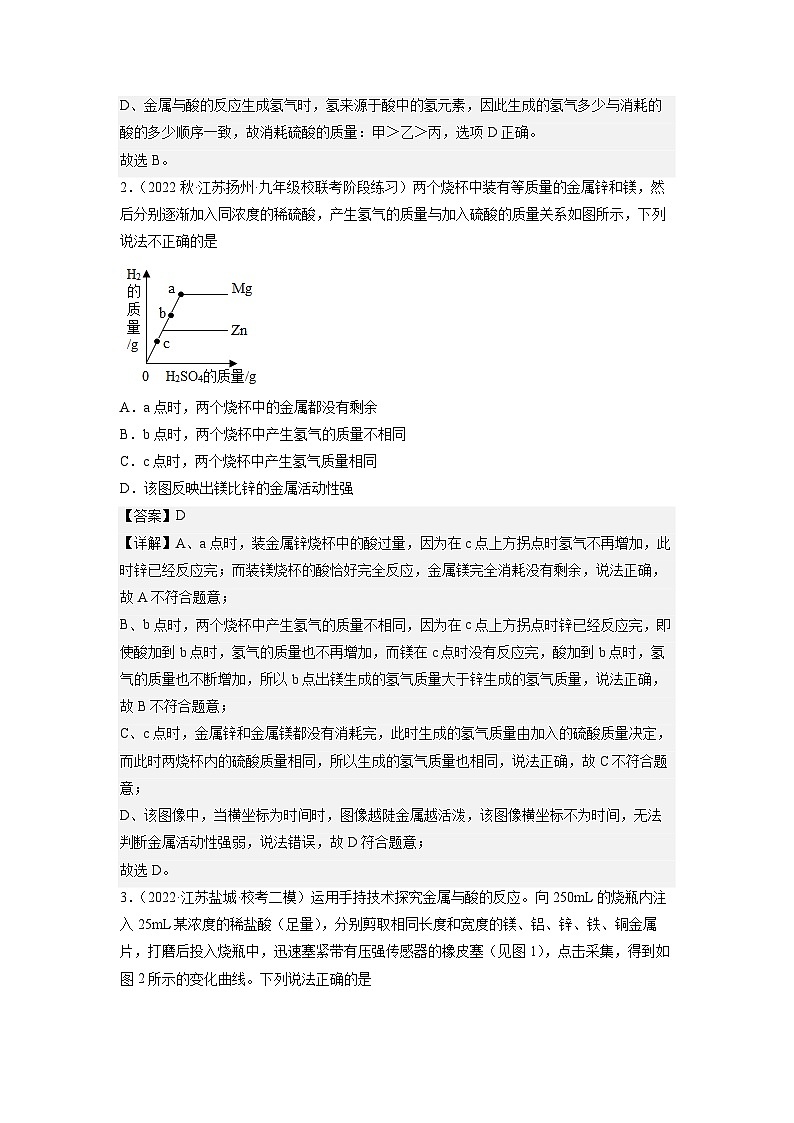

2．（2022秋·江苏扬州·九年级校联考阶段练习）两个烧杯中装有等质量的金属锌和镁，然后分别逐渐加入同浓度的稀硫酸，产生氢气的质量与加入硫酸的质量关系如图所示，下列说法不正确的是

A．a点时，两个烧杯中的金属都没有剩余

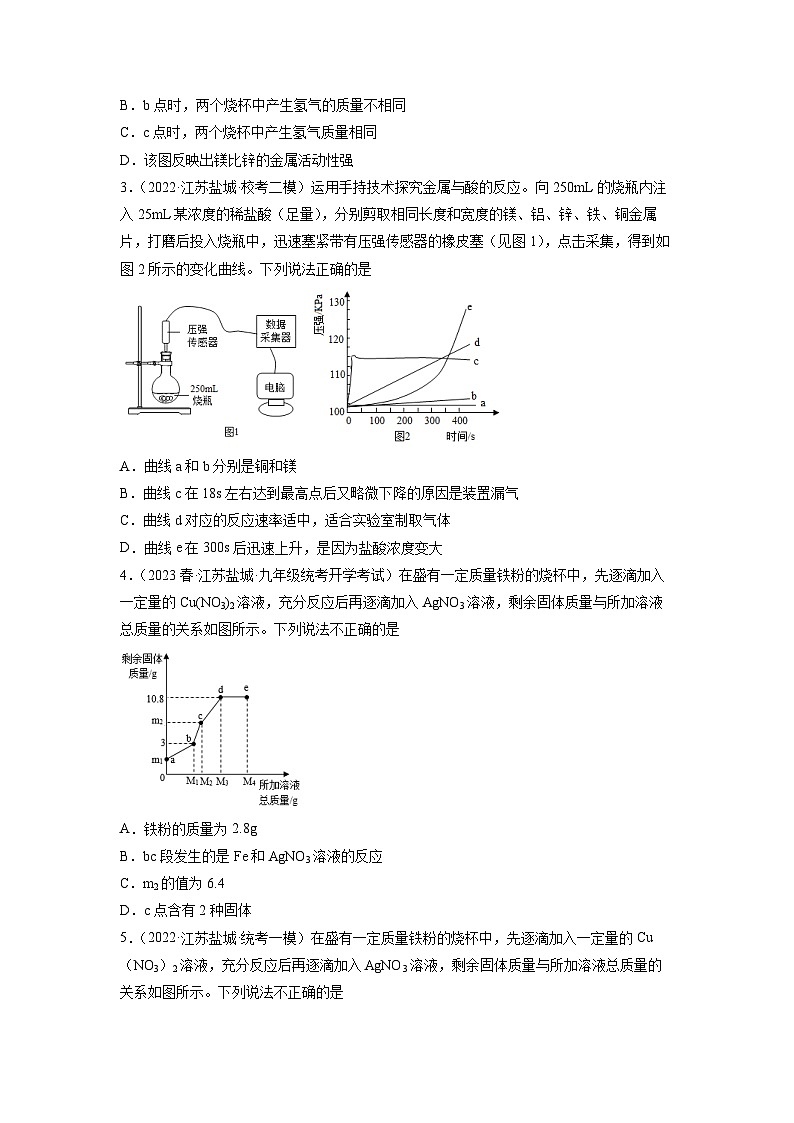

B．b点时，两个烧杯中产生氢气的质量不相同

C．c点时，两个烧杯中产生氢气质量相同

D．该图反映出镁比锌的金属活动性强

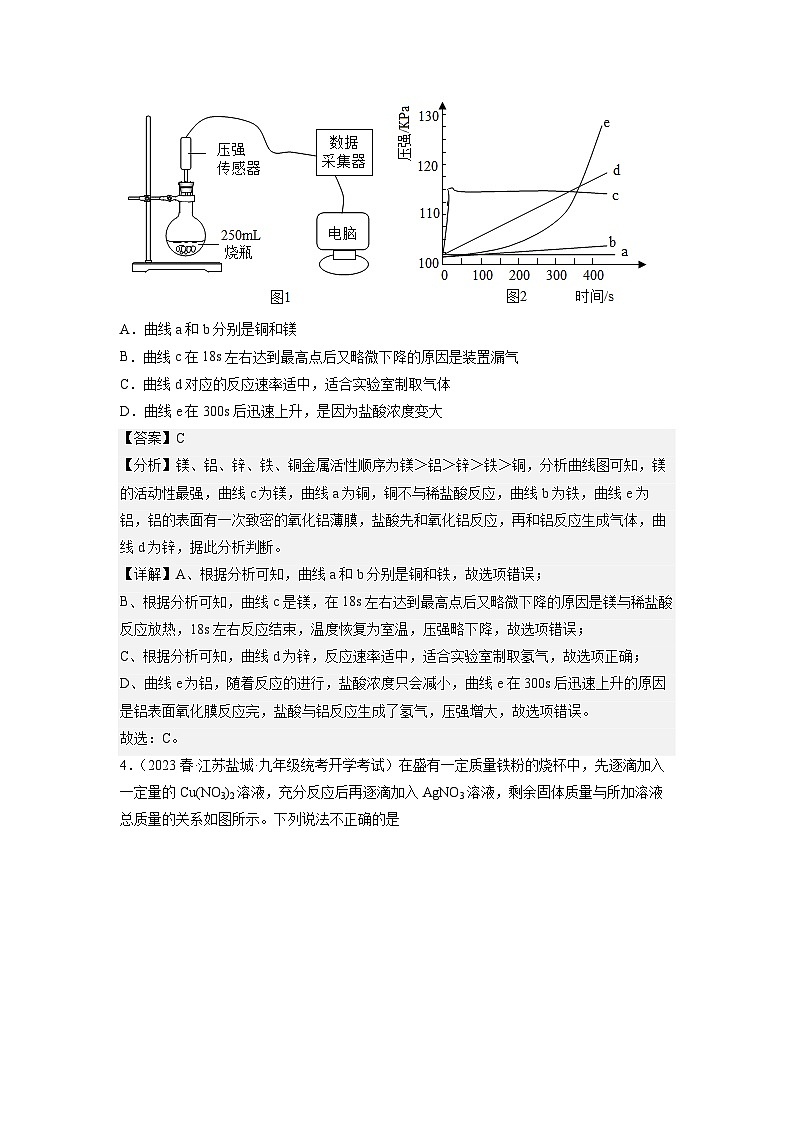

3．（2022·江苏盐城·校考二模）运用手持技术探究金属与酸的反应。向250mL的烧瓶内注入25mL某浓度的稀盐酸（足量），分别剪取相同长度和宽度的镁、铝、锌、铁、铜金属片，打磨后投入烧瓶中，迅速塞紧带有压强传感器的橡皮塞（见图1），点击采集，得到如图2所示的变化曲线。下列说法正确的是

A．曲线a和b分别是铜和镁

B．曲线c在18s左右达到最高点后又略微下降的原因是装置漏气

C．曲线d对应的反应速率适中，适合实验室制取气体

D．曲线e在300s后迅速上升，是因为盐酸浓度变大

4．（2023春·江苏盐城·九年级统考开学考试）在盛有一定质量铁粉的烧杯中，先逐滴加入一定量的Cu(NO3)2溶液，充分反应后再逐滴加入AgNO3溶液，剩余固体质量与所加溶液总质量的关系如图所示。下列说法不正确的是

A．铁粉的质量为2.8g

B．bc段发生的是Fe和AgNO3溶液的反应

C．m2的值为6.4

D．c点含有2种固体

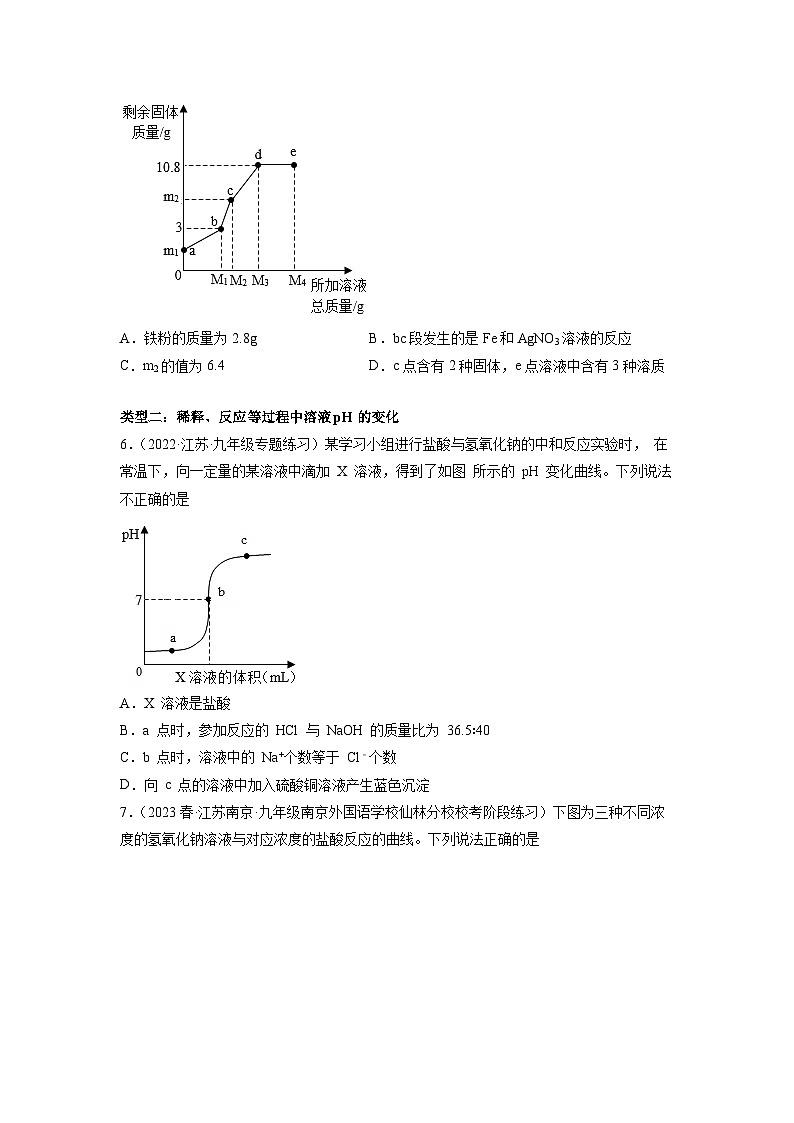

5．（2022·江苏盐城·统考一模）在盛有一定质量铁粉的烧杯中，先逐滴加入一定量的Cu（NO3）2溶液，充分反应后再逐滴加入AgNO3溶液，剩余固体质量与所加溶液总质量的关系如图所示。下列说法不正确的是

A．铁粉的质量为2.8g B．bc段发生的是Fe和AgNO3溶液的反应

C．m2的值为6.4 D．c点含有2种固体，e点溶液中含有3种溶质

类型二：稀释、反应等过程中溶液pH的变化

6．（2022·江苏·九年级专题练习）某学习小组进行盐酸与氢氧化钠的中和反应实验时， 在常温下，向一定量的某溶液中滴加 X 溶液，得到了如图 所示的 pH 变化曲线。下列说法不正确的是

A．X 溶液是盐酸

B．a 点时，参加反应的 HCl 与 NaOH 的质量比为 36.5∶40

C．b 点时，溶液中的 Na+个数等于 Cl﹣个数

D．向 c 点的溶液中加入硫酸铜溶液产生蓝色沉淀

7．（2023春·江苏南京·九年级南京外国语学校仙林分校校考阶段练习）下图为三种不同浓度的氢氧化钠溶液与对应浓度的盐酸反应的曲线。下列说法正确的是

A．a曲线所示的实验为将盐酸滴加到氢氧化钠溶液中

B．当加入溶液的体积都为20mL时，溶液酸性由强到弱的顺序是a>b>c

C．在b曲线所示的实验中，若用酚酞做指示剂，酶酞溶液由红色变为无色

D．当加入溶液的体积都为VmL时，C 曲线所示的实验生成氯化钠的质量最多

类型三：质量守恒定律及应用

8．（2023·江苏无锡·校考一模）CO、H2还原Fe2O3的过程相似，大致分为三个阶段，向4.8gFe2O3中不断通入H2，不断加热，实验测得固体残留率（固体残留率＝）随温度的变化曲线如图所示。下列叙述错误的是

A．d点对应固体为Fe，其质量为3.36g

B．从a到d点，固体中的含氧量逐渐变小

C．从a到d点，固体减少的质量等于氧化铁中氧元素的质量

D．cd段发生反应的方程式为

9．（2023春·江苏常州·九年级统考阶段练习）已知温度高于350℃时，氢氧化镁开始分解为氧化镁和水，温度高于850℃时，碳酸钙开始分解。取12.9g两者的混合物加热，剩余固体质量随时间变化如图所示。下列说法错误的是

A．由题可知碳酸钙的热稳定性优于氢氧化镁

B．x点，剩余固体为MgO、Mg（OH）2和CaCO3

C．y点，剩余固体中镁元素质量为1.2g

D．若剩余固体中ωc=36.0%，则剩余固体的成分为CaCO3和MgO

10．（2023·江苏无锡·统考二模）胆矾（CuSO4•5H2O，相对分子质量为250）受热会先失去结晶水，完全脱水的化学方程式为：CuSO4•5H2OCuSO4+5H2O，且无水硫酸铜固体加热到650℃会分解。现加热25.0g胆矾的过程中，测得固体质量随温度变化曲线如图（图中最后剩余物质为纯净物），请仔细分析如图后判断以下几种说法正确的个数有：

（1）胆矾失水的温度范围为30℃～380℃

（2）开始加热至完全脱水，胆矾经历5次脱水过程

（3）650℃后CuSO4分解得到CuO和SO2两种物质

（4）1000℃时，得到固体物质的化学式为CuO

（5）1000℃之后，可能发生了以下的化学变化：4CuO2Cu2O+O2↑

（6）整个变化过程中没有元素化合价发生改变

A．4个 B．3个 C．2个 D．1个

11．（2023·江苏盐城·统考一模）将10.7gCuSO4∙nH2O置于坩埚中加热。固体质量与成分随温度变化的曲线如图所示，下列说法不正确的是

A．n=3

B．650°C~1000°C时反应生成物是CuO和SO2

C．650°C~1000°C时固体颜色由白色逐渐变为黑色

D．m=3.6g

12．（2023·江苏无锡·校考一模）称取10.7gCuSO4•xH2O晶体，加热使其分解，绘制出固体的质量随温度的变化关系如图所示（图中各点对应固体均为纯净物）。已知到t1℃时该固体完全失去结晶水（化学方程式为：CuSO4•xH2OCuSO4+xH2O↑），t2℃后残留固体为黑色物质。下列说法错误的是

A．加热过程中铜元素质量分数变大

B．x＝3

C．t2℃后残留固体为CuO

D．mg固体中Cu元素质量为4g

类型四：多种反应中物质质量的变化

13．（2022·江苏扬州·校考模拟预测）向 100g 含 CuCl2和 HCl 的混合溶液中，逐滴加入质量分数为 10%NaOH 溶液，参加反应的 NaOH 溶液质量与生成沉淀质量关系如图，仅考虑沉淀为 Cu（OH）2。下列说法正确的是

A．M 点溶液中氯离子比 P 点溶液中氯离子多

B．P 点溶液中的溶质只有一种

C．沉淀完全时，m1的数值为 120

D．M 点溶液与 P 点溶液中氯化钠的质量分数相同

14．（2023·江苏镇江·校联考一模）向盛有4.0g MgO烧杯中加入200g稀硫酸，固体消失。然后再向反应后的溶液中滴加Ba（OH）2溶液，产生沉淀的质量与滴加的溶液体积关系如图所示。下列说法正确的是

A．a点的溶质是MgSO4和H2SO4

B．V2=5V1

C．m＝33.76

D．参加反应的H2SO4为10.78g

15．（2023春·江苏镇江·九年级校考阶段练习）将100gBa(OH)2溶液与10g稀盐酸混合后，向反应后所得溶液中先后加入MgSO4溶液和稀H2SO4，产生沉淀的质量与所加溶液的质量如图所示，下列有关说法正确的是

A．0点溶液的质量为110g，溶液pH＝7

B．b点和c点溶液中所含的溶质种类不同

C．原稀盐酸溶质质量分数为7.3%

D．向d点溶液中滴加少量NaOH溶液，立即产生沉淀

16．（2023·江苏南京·模拟预测）向盛有CuO和Cu的烧杯中逐滴加入稀硫酸，一段时间后再逐滴加入BaCl2溶液，反应过程中烧杯中固体的质量与加入溶液的质量关系如图所示。下列说法正确的是

A．XY段溶液质量逐渐减小

B．Y、Z两点溶液中溶质种类相同

C．将铁丝放入Z点溶液中，铁丝表面有红色固体析出

D．溶液中铜元素的质量：W点小于Z点

17．（2023春·江苏苏州·九年级校考阶段练习）向一定质量的Na2CO3溶液中滴加一定质量的Ba(OH)2溶液，反应一段时间后改为滴加Ca(OH)2溶液，当恰好不再产生沉淀时，再滴加稀盐酸至沉淀消失。反应过程中产生沉淀的质量与加入物质的质量关系如图所示。下列说法错误的有

A．a点溶液中溶质只有NaOH

B．c﹣d段发生反应的化学方程式为NaOH+HCl═NaCl+H2O

C．整个过程溶液中的溶质种类最多含有3种

D．d﹣e段有气泡产生

18．（2023·江苏盐城·模拟预测）蚀刻印刷电路的溶液后的溶液为FeCl3、FeCl2、CuCl2的混合溶液，如图向200g溶液中加入铁粉的质量与溶液质量的变化关系。下列说法正确的是

（查阅资料：2FeCl3+Fe=3FeCl2）

①200~a段发生的反应为2FeCl3+Fe=3FeCl2

②m点的溶液中溶质成分为：FeCl3和FeCl2

③原溶液中FeCl3与CuC12的质量之比为65：81

④x=16.8

A．①④ B．①③ C．②③ D．②④

类型五：生产生活情境类问题

19．（2022·江苏南通·模拟预测）用Pt-Rh合金催化氧化NH3制NO，其反应的微观模型如图①，含氮生成物产率随反应温度的变化曲线如图②。下列说法不正确的是

A．NH3制NO，NH3发生氧化反应

B．400℃时，生成的产物只有N2、NO

C．Pt-Rh合金催化氧化NH3制NO，适宜的温度为800℃

D．化学反应前后Pt-Rh合金的质量和化学性质均未改变

20．（2023·江苏泰州·统考一模）某化学兴趣小组将二氧化硫通入水中模拟酸雨的形成，记录数据并绘图，待pH稳定在3.73左右，向装置中通入氧气，待pH稳定在3.67左右，向装置中注入过氧化氢溶液，实验中pH随时间的变化如图所示。下列说法错误的是

A．注入过氧化氢溶液后，溶液的酸性增强

B．二氧化硫的排放，易导致硫酸型酸雨

C．通入氧气和注入过氧化氢溶液相比较，前者pH变化更明显

D．若取500s时形成的溶液，滴加氯化钡溶液，产生白色沉淀
