2024年高考物理一轮复习（新人教版） 第10章 实验12　用多用电表测量电学中的物理量

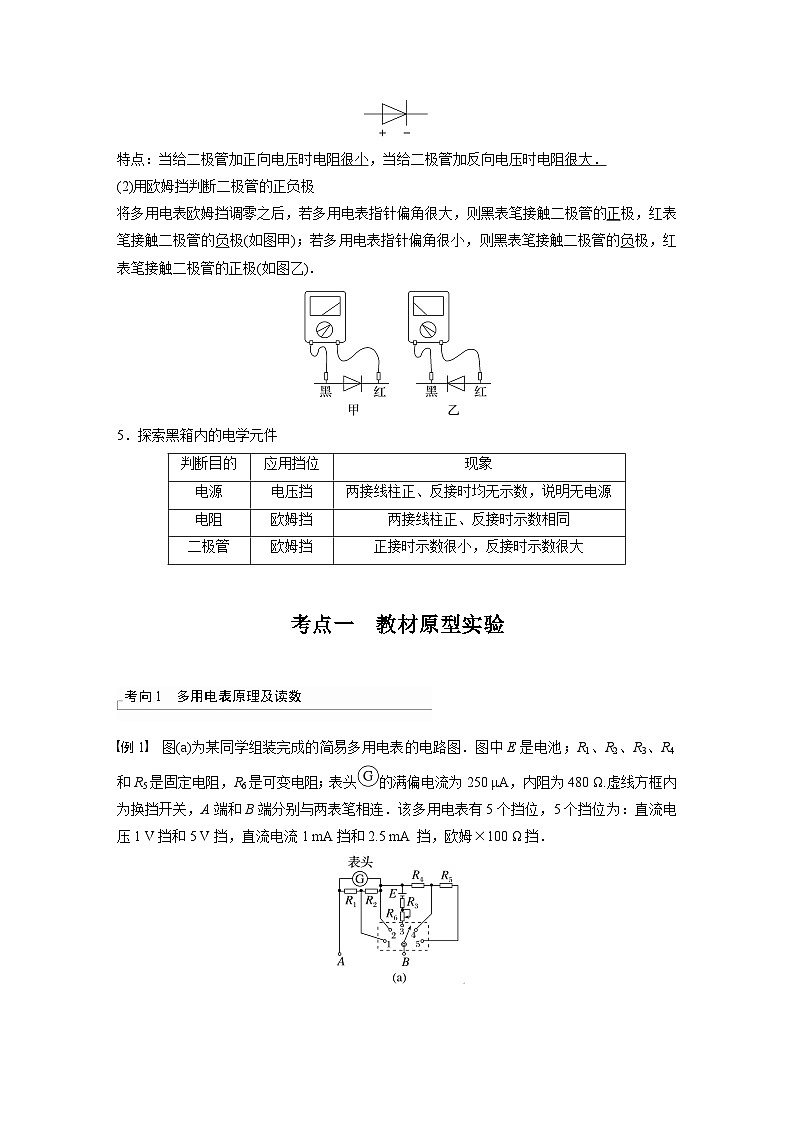

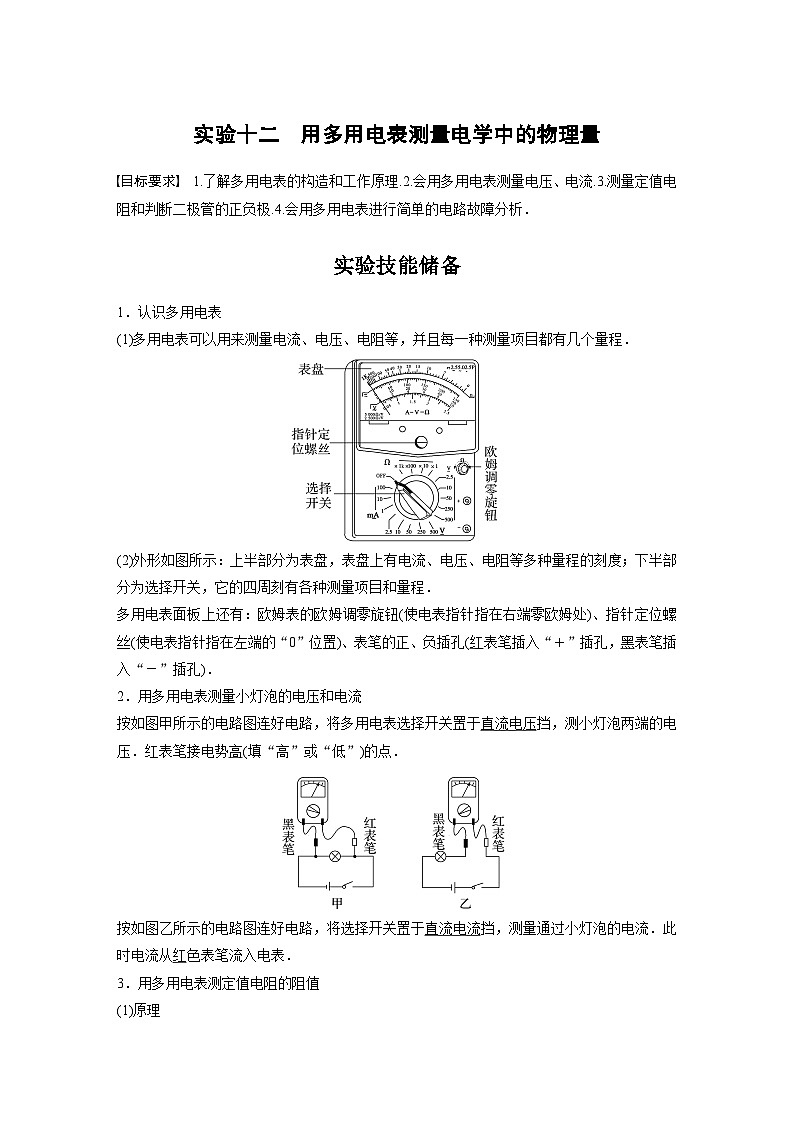

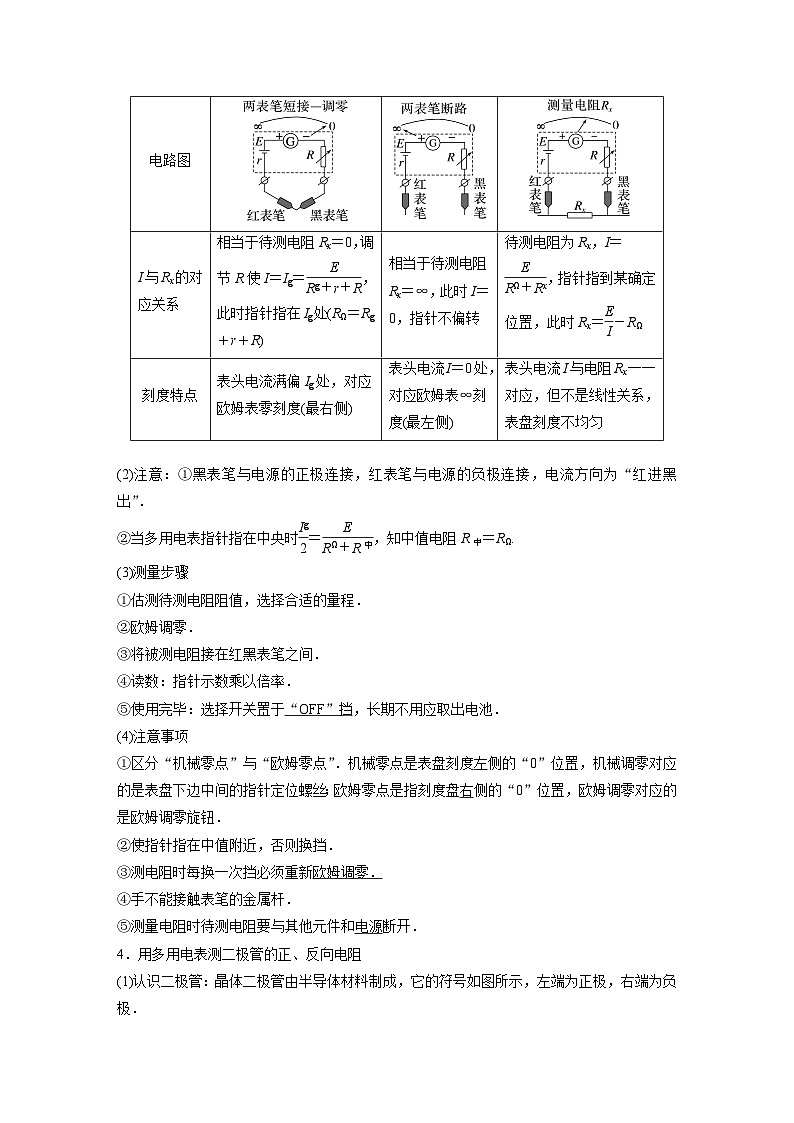

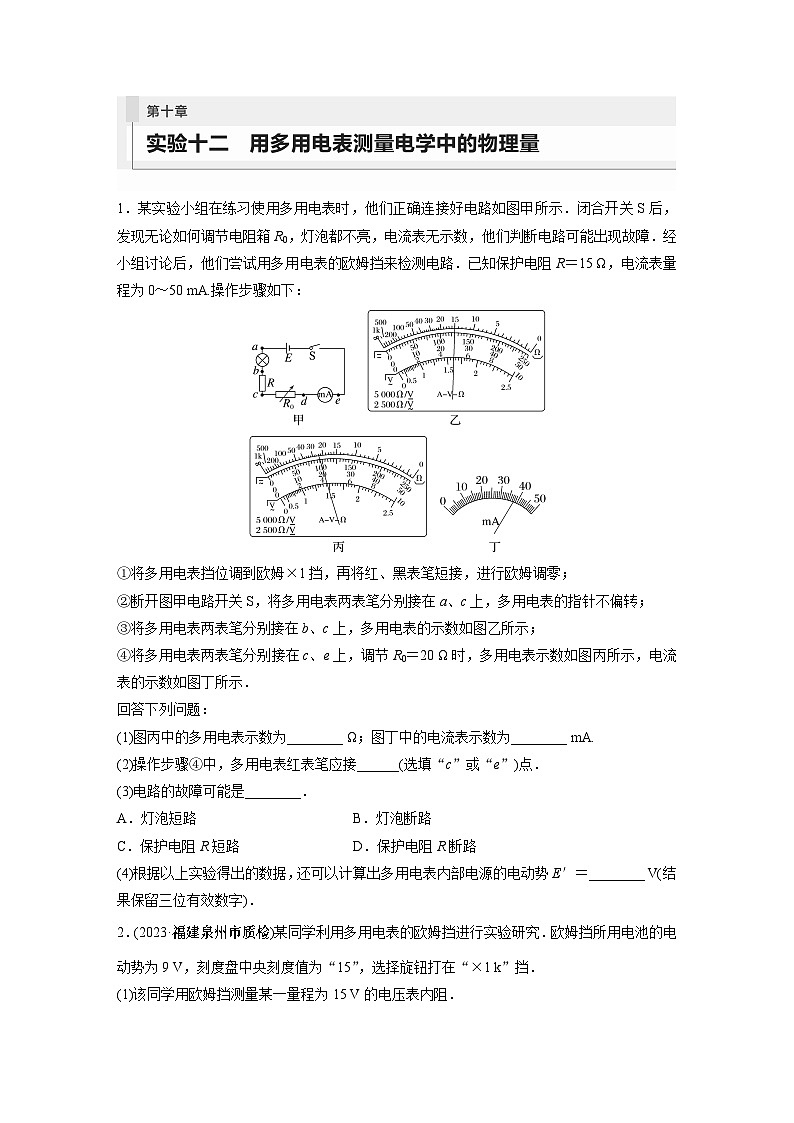

1．某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15 Ω，电流表量程为0～50 mA.操作步骤如下：

①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；

②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；

③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；

④将多用电表两表笔分别接在c、e上，调节R0＝20 Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．

回答下列问题：

(1)图丙中的多用电表示数为________ Ω；图丁中的电流表示数为________ mA.

(2)操作步骤④中，多用电表红表笔应接______(选填“c”或“e”)点．

(3)电路的故障可能是________．

A．灯泡短路   B．灯泡断路

C．保护电阻R短路   D．保护电阻R断路

(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝________ V(结果保留三位有效数字)．

2．(2023·福建泉州市质检)某同学利用多用电表的欧姆挡进行实验研究．欧姆挡所用电池的电动势为9 V，刻度盘中央刻度值为“15”，选择旋钮打在“×1 k”挡．

(1)该同学用欧姆挡测量某一量程为15 V的电压表内阻．

①指针指在图甲所示位置，此测量值为________ kΩ；查阅资料发现该电压表内阻真实值为15 kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的______侧(选填“左”或“右”)．

②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，此时电压表示数为________ V(结果保留2位有效数字)．

(2)该同学接着用欧姆挡探测只有一个元件的黑箱，如图乙所示，当两表笔接触黑箱接线柱a、b时，发现电表指针快速摆向右边后再摆回最左边刻度线，则该元件可能是________．

A．电阻   B．电感线圈

C．电容器   D．二极管

3．某实验小组设计了如图(a)所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率．电路中使用的实验器材如下：

干电池：电动势E＝1.5 V，内阻r＝1 Ω；

毫安表：满偏电流Ig＝1 mA，内阻Rg＝125 Ω；

滑动变阻器R0，阻值调节范围足够大；

定值电阻R1、R2和R3，其中R1＝1 000 Ω；

开关S，红、黑表笔各一支，导线若干．

(1)按照图(a)连接好电路，表笔1为________(选填“红”或“黑”)表笔．

(2)当开关S断开时，将两表笔短接，调节滑动变阻器R0, 使电流表达到满偏，此时R0＝________ Ω，“欧姆表”的倍率是______________(选填“×10”或“×100”)．

(3)闭合开关S使“欧姆表”倍率改变，电阻R2＝__________ Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏．

(4)保持开关闭合，在表笔间接入电阻R3(图中未画出)，电流表指针指向图(b)所示的位置时，电阻R3＝________ Ω.

4．(2023·福建省模拟)图甲为一个多用电表欧姆挡内部电路示意图．电流表满偏电流1 mA、内阻10 Ω；电池电动势1.5 V、内阻1 Ω；

(1)图甲中表笔a为________色(选填“红”或“黑”)．调零电阻R0可能是下面两个滑动变阻器中的________(填选项序号)．

A．电阻范围0～200 Ω

B．电阻范围0～2 000 Ω

(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图乙所示，被测电阻的阻值为________ Ω.

(3)如图丙所示，某同学利用定值电阻R1给欧姆表增加一挡位“×10”，则定值电阻R1 ＝______ Ω.(结果保留1位小数)

(4)若该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________．(选填“偏大”“偏小”或“准确”)

5．(2023·浙江省模拟)多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图．

通过一个单刀多掷开关S，接线柱B可以分别与触点1、2、3、4、5接通，从而实现使用多用电表测量不同物理量的功能．图中的E是电池的电动势，R3是电池内阻，R6是欧姆调零电阻，A、B分别与黑、红表笔相接．R1、R2、R4、R5都是定值电阻，表头G的满偏电流为20 mA，内阻为Rg.已知R1＋R2＝4Rg，R4＝360 Ω，R5＝1 600 Ω.

(1)关于此多用电表，下列说法正确的是______；

A．图中B是红表笔

B．当S接触点1或2时，多用电表处于测量电流的挡位，且接1时的量程比接2时大

C．当S接触点3时，多用电表处于测量电阻的挡位，倍率越大，滑动变阻器接入电路的阻值越大

D．当S接触点4、5时，多用电表处于测量电压的挡位，且接4比接5时量程大

(2)该学习小组将“B”端与“3”相接，将A、B表笔短接，调节R6.进行欧姆调零后测量未知电阻．得到通过表头G的电流与被测未知电阻的关系如图乙所示，由此可知多用电表中电池的电动势E＝________ V(计算结果保留三位有效数字)．通过分析可知该小组使用多用电表的________(填“×1”“×10”或“×1k”)倍率的欧姆挡进行测量未知电阻．

(3)实验小组用多用电表测量电源的电动势和内阻．器材有：待测电源(电动势约为8 V), 定值电阻R0＝8.0 Ω，多用电表一只，电阻箱一只，连接实物如图丙所示，测得并记录多组数据后，得到对应的－图，如图丁所示，则内阻r＝________ Ω(结果保留三位有效数字)．
