2023年陕西省商洛市商南县中考物理三模试卷
展开
这是一份2023年陕西省商洛市商南县中考物理三模试卷，共20页。试卷主要包含了 教室照明灯管的长度大约是，1m/s， 一小灯泡的额定电压为2等内容，欢迎下载使用。
2023年陕西省商洛市商南县中考物理三模试卷
1. 教室照明灯管的长度大约是( )
A. 1cm B. 1dm C. 1m D. 1km
2. 2023年五一期间，小明一家自驾出去旅游，途中利用北斗导航系统支持的地图软件进行导航。快经过一个十字路口时，导航软件语音播报“前方红绿灯路口直行”，小明对爸爸说：“爸，你还用沈腾语音播报啊”，下面有关说法正确的是( )
A. 北斗导航系统利用超声波进行导航
B. 小明根据音色辨识出是沈腾的声音
C. 红绿灯之间是串联在一起的
D. 红光在空气中的传播速度大约是340m/s
3. 北京时间2023年2月3日凌晨，瑞典哥德堡田径室内赛展开多个项目角逐，在男子60米比赛中，中国“飞人”苏炳添以6秒59夺冠，取得新赛季开门红。以下分析正确的是( )
A. 奔跑过程中，以终点线为参照物，苏炳添是静止的
B. 最终评定苏炳添跑得快，是利用了相同时间比较路程的方法
C. 苏炳添奔跑的速度约为9.1m/s
D. 在奔跑过程中，苏炳添始终做匀速直线运动
4. 冬季的华山，最险的四座峰顶会有一些积雪，并且被云雾缭绕，如诗如画，关于“积雪”和“雾”的分析，正确的是( )
A. 积雪是山顶露水凝固形成的
B. 雾是水分蒸发形成的
C. 积雪形成过程需要放出热量
D. 雾的形成过程需要吸收热量
5. 2022年12月4日20时09分，神舟十四号载人飞船返回舱在东风着陆场成功着陆。返回舱在返回地面的过程中，在距离地面大约100公里左右时，进入大气层，加速下落，返回舱周围被火焰包围，看上去像一团火球，如图。对于这个过程的分析，正确的是( )
A. 返回舱的重力势能全部转化为动能 B. 返回舱外壳的熔点很低
C. 返回舱返回过程能量不守恒 D. 返回舱通过做功的方式增加了内能

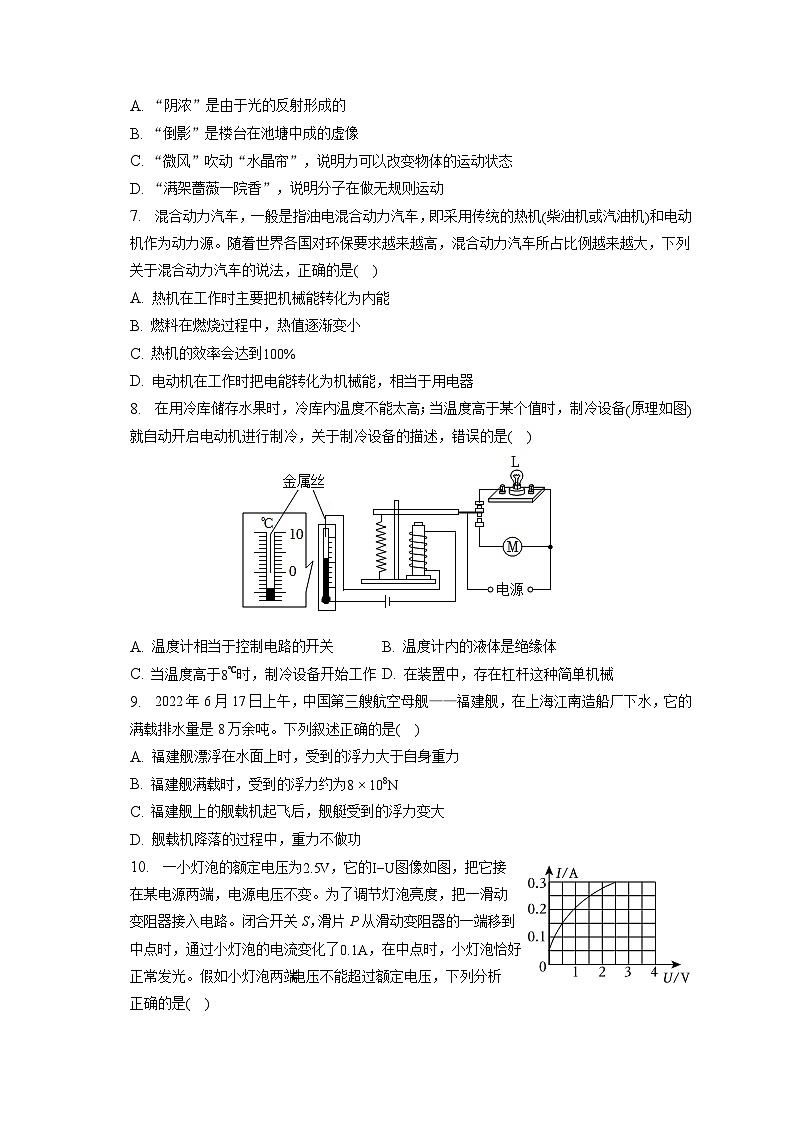

6. 诗句“绿树阴浓夏日长，楼台倒影入池塘。水晶帘动微风起，满架蔷薇一院香”中，涉及了许多物理知识。有关说法错误的是( )
A. “阴浓”是由于光的反射形成的
B. “倒影”是楼台在池塘中成的虚像
C. “微风”吹动“水晶帘”，说明力可以改变物体的运动状态
D. “满架蔷薇一院香”，说明分子在做无规则运动
7. 混合动力汽车，一般是指油电混合动力汽车，即采用传统的热机(柴油机或汽油机)和电动机作为动力源。随着世界各国对环保要求越来越高，混合动力汽车所占比例越来越大，下列关于混合动力汽车的说法，正确的是( )
A. 热机在工作时主要把机械能转化为内能
B. 燃料在燃烧过程中，热值逐渐变小
C. 热机的效率会达到100%
D. 电动机在工作时把电能转化为机械能，相当于用电器
8. 在用冷库储存水果时，冷库内温度不能太高；当温度高于某个值时，制冷设备(原理如图)就自动开启电动机进行制冷，关于制冷设备的描述，错误的是( )
A. 温度计相当于控制电路的开关 B. 温度计内的液体是绝缘体
C. 当温度高于8℃时，制冷设备开始工作 D. 在装置中，存在杠杆这种简单机械
9. 2022年6月17日上午，中国第三艘航空母舰——福建舰，在上海江南造船厂下水，它的满载排水量是8万余吨。下列叙述正确的是( )
A. 福建舰漂浮在水面上时，受到的浮力大于自身重力
B. 福建舰满载时，受到的浮力约为8×108N
C. 福建舰上的舰载机起飞后，舰艇受到的浮力变大
D. 舰载机降落的过程中，重力不做功
10. 一小灯泡的额定电压为2.5V，它的I−U图像如图，把它接在某电源两端，电源电压不变。为了调节灯泡亮度，把一滑动变阻器接入电路。闭合开关S，滑片P从滑动变阻器的一端移到中点时，通过小灯泡的电流变化了0.1A，在中点时，小灯泡恰好正常发光。假如小灯泡两端电压不能超过额定电压，下列分析正确的是( )
A. 移动滑片过程中滑动变阻器接入电路电阻逐渐变小
B. 电源电压为6V
C. 滑动变阻器的最大电阻是20Ω
D. 电路的最大功率是0.9W
11. 正在窗前学习的小明，听见窗外急刹车的声音，于是站起来关闭了窗户，继续学习。汽车刹车后继续前行，是因为汽车具有______ ，小明关闭门窗，是在______ 控制噪声。
12. 截至2022年底，我国太阳能热发电累计装机容量588MW(58.8万千瓦)，在全球太阳能热发电累计装机容量中占比8.3%。太阳能电池板是由硅制成的，它是一种______ (选填“导体”“半导体”或“超导体”)；太阳能是由太阳内部的氢原子核通过______ (选填“裂变”或“聚变”)释放的，它属于______ (选填“可再生”或“不可再生”)能源。
13. 测电笔可以判断导线是火线还是零线，图中持笔方式正确的是图______ ；测电笔测插入丙图中______ 号孔时，氖管会发光，此时______ (选填“有”或“没有”)电流通过人体。与用电器的金属外壳相连的是______ 号插孔。
14. 2023春节档科幻电影《流浪地球2》火遍全国。影片中，由于潮汐现象，北京被淹，图恒宇穿潜水服潜入水下。图恒宇潜入水下的过程，受到液体压强变______ (选填“大”或“小”)，当他潜入水下200m时，受到水的压强为______ Pa，5cm2的潜水服上受到水的压力为______ N。(水的密度为1×103kg/m3，g取10N/kg)
15. 如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装置传向大地。若人体带有负电，是因为人体与其他物体摩擦时______ (选填“得到”或“失去”)电子；当用手接触装置的金属球时，______ (选填“正”或“负”)电荷经装置流向大地，电流的方向是______ (选填“自下而上”或“自上而下”)。
16. 在冬季旅行时，如果能够吃一份热乎乎的食物，那是十分幸福的事情。如图是一款自热装置的使用过程。甲图，把自动加热包放到盒里，倒入凉水；乙图，把盛食物的另一个容器放入盒中；丙图，盖上盖子，装置自动加热，水放出的热量______ (选填“大于”“等于”或“小于”)食物吸收的热量。若倒入盒子中100g初温是5℃的水，则这些水升温到100℃，吸收的热量是______ J，若这些热量由固体酒精提供，则需要消耗的酒精是______ g。[水的比热容是4.2×103J/(kg⋅℃)，固体酒精的热值是2.1×107J/kg]
17. 如图所示是春晚吉祥物兔圆圆，请画出兔圆圆所受重力的示意图(重心在O点)。
18. 如图所示，请根据通电螺线管周围磁感线的方向，在括号内标出小磁针左端的磁极(N或S)、电源右端的正负极(+或−)。
19. 请完成下列填空：
(1)如图1所示，物体静止时，挂钩对A的拉力______ (选填“等于”“大于”或“小于”)A受到的重力。
(2)如图2所示，物体的长度是______ cm。
(3)如图3所示，小京在做“观察水的沸腾”实验时，观察到水沸腾时的现象应该是______ (选填“a”或“b”)图，从温度-时间图像可以知，水的沸点是______ ℃。
20. 为了探究光的反射定律，小亮同学在水平桌面上固定了一个平面镜；然后把一可绕ON旋转的塑料板竖直固定在桌面上，使O点恰好在平面镜上。
(1)如图1所示，让一束光沿着AO射向平面镜，反射光沿着OB射出，则∠AON______ (选填“>”“=”或“<”)∠NOB。
(2)改变入射光的方向，并测量入射角和反射角，记录在表格中，分析数据得出结论：在反射现象中，______ 。
实验次数
1
2
3
入射角
30∘
45∘
60∘
反射角
30∘
45∘
60∘
(3)将塑料板的右半部分沿ON向前、后折动，在塑料板上看不到反射光，说明在反射现象中，反射光线、入射光线和法线都在______ 。
(4)如图2所示，如果用激光笔逆着某次反射的反射光(沿BO方向)照射时，反射光会逆着入射光(沿OA)方向射出，这说明：在反射现象中，光路是______ 的。
21. 小亮通过测量吊坠的密度鉴别它的材质。
(1)他首先将托盘天平放置于水平工作台上，游码归零后，发现指针偏向分度盘中线右侧，为使横梁水平平衡，应将平衡螺母向______ (选填“左”或“右”)调节。
(2)他将吊坠放在托盘上，正确测量吊坠的质量，示数如图−1所示，吊坠的质量为______ g。
(2)用细线系住吊坠缓慢放入装有30mL水的量筒内，如图−2所示，则吊坠的体积是______ cm3，吊坠的密度是______ g/cm3。
(4)将测得的密度和如表中的数据进行对比，发现吊坠可能是由______ 制成的。实验中，由于测体积时细线也浸没在水中，这将导致吊坠密度的测量值与真实值相比______ (选填“偏大”“偏小”或“不变”)。
材质
有机玻璃
玻璃
和田玉
翡翠
密度/(g⋅cm−3)
1.2
2.7
2.98∼3.2
3.3∼3.4
(5)同组的小明，没用量筒，用图−3装置也测出吊坠的密度。设吊坠质量为m，容器内水的密度为ρ(已知)，测力计示数为F，则吊坠密度为______ (用F、ρ、m、g表示)。
22. 发光效率，通俗的说，就是发光设备产生的光能与消耗的电能的比值。为了粗略探究LED灯和白炽灯的发光效率，小明设计了下面的实验。
(1)实验装置：如图1和图2所示。
(2)探究方案：晚上，关闭所有灯光，分别让白炽灯、LED发光，取一张有文字的纸张；闭合开关，移动滑片，当恰好看清楚纸张上的字时，测量白炽灯、LED灯的电功率、灯距纸张的距离。
(3)进行实验：
①首先按照图1连接好实物，并使滑片P位于______ (选填“A”或“B”)端；闭合开关后，发现电压表有示数，电流表没有示数，电路故障可能是______ ；纠正故障后，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离。
②然后按照图2连接好实物，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离，记录在下面的表格。
(4)实验数据和分析：
实验次数
光源
电压/V
电流/A
电功率/W
看清字的距离/cm
1
白炽灯
1
0.15
0.15
5
2
白炽灯
1.5
0.2
7
3
白炽灯
2.5
0.25
0.625
10
4
LED灯
1.5
0.1
0.15
10
5
LED灯
2
0.15
0.3
14
6
LED灯
2.5
0.25
0.625
20
①第2次实验中，小灯泡的电功率是______ W。
②分析1、4(或3、6)次实验可得，在电功率相同的情况下，LED灯看清字的距离______ (选填“远”或“近”)，发光效率高。
③分析______ 两次实验可得，在看清字的距离相同的情况下，LED灯功率低，发光效率高。
(5)实验分析和评估：
①实验中，小明用手摸白炽灯、LED灯的外壳，发现白炽灯的外壳比较热，这说明白炽灯效率低的原因是把电能转化为了______ 能。
②分析影响实验结果的一条因素______ (合理即可)。
23. 如图1所示是一款变频恒温水龙头，原理图如图2所示。插上电源插头，打开水龙头，S1自动接通，使继电器通电，S2−1、S2−2接通，此时指示灯发光。然后通过按键，实现S3位置的切换(没有画出内部结构)，当S3在0位置时，三个电热丝均不接入电路；当S3置于1位置时，只有电阻R1接入电路；当S3置于2位置时，电阻R1、R2接入电路；当S3置于3位置时，三个电阻全部接入电路；S3置于不同的位置，流出水的温度也不同。
(1)在打开水龙头的旋钮时，发现拨动不同的位置，用力大小不一样，说明力的作用效果与力的______ 有关。该水龙头利用了电流的______ 效应。
(2)R1、R2的电阻都是48.4Ω，电源电压是220V，则S3位于2位置时，水龙头的加热功率为多少？
(3)若水龙头的最大加热功率为4000W，则R3的电阻为多少？
24. 当道路上的车辆发生意外事故，不能正常行驶时，道路救援车就去救援。根据车辆受损程度，道路救援车提供甲、乙两种救援方式。若受损车辆能够行驶，则采用甲方式，自行驶向道路救援车；若车辆不能自动行驶，则采用乙方式，把受损车辆吊起、放入道路救援车。甲图的救援模型如图1所示，乙图工作示意图如图2所示。某次事故救援中，救援车质量为5t、受损车辆为1t，轮胎与地面接触面积0.2m2。(g取10N/kg)
(1)如图1所示，受损汽车驶向道路救援车的车厢时，用到了简单机械——斜面，它的特点是可以省______ 。
(2)如图1所示，s的长度为5m，h的高度为2m，受损汽车匀速驶向车上时，牵引力为5000N，则：
①牵引力做的功为多少？
②受损车辆与斜面间的摩擦力为多少？
(3)受损车辆驶入道路救援车上后，收起救援装置后，道路救援车对地面的压强为多少？
(4)如图2所示，在用滑轮组提升受损车辆时，绳子的拉力F为6500N，则滑轮组的机械效率为多少？(结果保留小数点后一位)
答案和解析
1.【答案】C
【解析】解：教室照明灯管的长度大约是1m。
故选：C。
教室照明灯管的长度大约是1m。
本题根据生活经验和对长度的认识即可解答，难度不大。
2.【答案】B
【解析】解：A、北斗导航系统利用电磁波进行导航，故A错误；
B、小明根据音色辨识出是沈腾的声音，故B正确；
C、红绿灯之间是并联在一起的，故C错误；
D、红光在空气中的传播速度大约是3×108m/s，故D错误。
故选：B。
(1)电磁波能够传递信息；
(2)音色：发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志；
(3)在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
(4)光在空气中的传播速度为3×108m/s。
本题主要考查学生对电磁波的应用、声音的特征、电路连接方式、光速的理解，属于基础知识考查，难度不大。
3.【答案】C
【解析】解：A、奔跑过程中，以终点线为参照物，苏炳添的位置是不断变化的，是运动的，故A错误；
B、裁判员是在路程相同的情况下，比较时间判断运动快慢，谁用时间少，谁跑得快，故B错误；
C、速度公式v=st=60m6.59s≈9.1m/s，故C正确；
D、苏炳添在比赛过程中运动速度大小是在变化的，故D错误；
故选：C。
(1)物体相对于参照物的位置发生了变化，就说它是运动的，如果位置没有变化，就说它是静止的；
(2)比较物体运动快慢的方法：①通过相同的路程，比较时间的多少，用时越多，运动越慢；②利用相同的时间，比较路程的长短，经过路程越长，运动越快；
(3)速度公式v=st；
100米赛跑过程中人的运动速度是变化的；
本题主要考查了对运动与静止的相对性、速度的大小等内容。
4.【答案】C
【解析】解：AC、积雪是山顶水蒸气凝华形成的，凝华需要放热，故A错误，C正确；
BD、雾是空气中的水蒸气液化而形成的，液化需要放出热量，故BD错误。
故选：C。
(1)物质从气态变为液态叫液化，液化要放出热量；
(2)物质从气态直接变为固态的过程是凝华，凝华要放出热量。
此题考查的是物态变化的判断。分析物态变化时，首先要分析生成物的状态，然后再分析是由什么状态的物质形成的，从而判断出是什么物态变化。
5.【答案】D
【解析】解：A、返回舱的重力势能转化为动能和内能，故A错误；
B、返回舱外壳由新材料制成，具有熔点高、耐腐蚀、隔热性好的特点，故B错误；
C、返回舱返回过程能量守恒，故C错误；
D、返回舱通过做功的方式增加了内能，故D正确。
故选：D。
(1)不计空气阻力时，机械能守恒，考虑空气阻力时，克服阻力做功，机械能转化为内能，机械能减小，内能增加。
(2)返回舱外壳由新材料制成，具有熔点高、耐腐蚀、隔热性好的特点。
(3)能量既不会创生，也不会消灭，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变，这就是能量守恒定律。
(4)改变内能的方式有两个：做功和热传递；物体克服摩擦做功，机械能转化为内能。
本题考查了机械能的转化、做功改变物体的内能、能量守恒定律，以及熔点等知识的应用，综合题，难度不大。
6.【答案】A
【解析】解：A“阴浓”是树在地面上形成的阴影，是由光的直线传播形成的，故A错误；
B、楼台在池水的倒影是光的反射形成的虚像，故B正确；
C、风吹帘动说明力可以改变物体的运动状态，故C正确；
D、“满架蔷薇一院香”说明花香分子在不停地做无规则运动，故D正确。
故选：A。
(1)影子是由于光的直线传播形成的；
(2)水中的倒影是由于光的反射形成的；
(3)力的作用效果有两个：一是改变物体的形状，二是改变物体的运动状态；
(4)一切物体的分子都在不停地做无规则的运动。
本题考查了光的直线传播和光的反射以及它们对应的实例、力的作用效果以及分子动理论的基本内容，难度一般。
7.【答案】D
【解析】解：A、热机工作过程中，燃气对外做功，将燃气的内能转化为机械能，故A错误。
B、热值的大小只与燃料的种类有关，与燃烧情况无关，所以燃料在燃烧过程中，热值不变，故B错误。
C、热机在工作时不可避免地有能量的损耗与散失，所以热机的效率不可能达到100%，故C错误。
D、电动机工作时，消耗电能，得到机械能，将电能转化为机械能，所以相当于用电器，故D正确。
故选：D。
(1)热机工作过程中，燃料燃烧产生的内能转化为机械能；
(2)热值的大小只与燃料的种类有关；
(3)热机工作过程中存在的各种形式的能量损失，热机排出的废气损失能量，克服摩擦做功损失能量，机械吸收能量等；
(4)电动机工作时，将电能转化为机械能；用电器：用电来工作的设备，工作时将电能转化为其他形式的能。
本题考查能量的转化和转移、热机、热值，以及热机的效率等相关知识，考查内容有一定的综合性，但都难度不大，属应该掌握的基础知识。
8.【答案】C
【解析】解：此装置中的温度计中的液体是导体，整个温度计相当于电路的开关；当温度升高到0℃时，液体与金属丝接触，使得控制电路接通，电路中有电流，电磁铁通电后具有磁性，吸下衔铁，使得电动机工作，开始制冷；此时的衔铁相当于是一个杠杆；故ABD正确、C错误。
故选：C。
电磁继电器中最主要的部分就是电磁铁，它是靠电磁铁的原理来工作的。电磁继电器的电路可分为控制电路和工作电路两部分，当控制电路接通时，电磁铁有磁性，吸引衔铁；当电磁铁无磁性时，衔铁在弹簧片的作用下被拉起，据此分析各个选项。
此题主要考查了电磁继电器的工作原理。解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路。
9.【答案】B
【解析】解：A、福建舰漂浮在水面上时，受到的浮力等于自身重力，故A错误；
B、福建舰满载时受到的浮力大小：F浮=G排=m排g=8×104×103kg×10N/kg=8×108N，故B正确；
C、福建舰上的舰载机起飞后，自重变小，根据漂浮条件可知，浮力变小，故C错误；
D、舰载机降落的过程中，在重力方向上移动了距离，重力做功，故D错误。
故选：B。
(1)物体在液体中的漂浮条件：F浮=G；
(2)根据阿基米德原理求福建舰满载时受到的浮力；
(3)根据自身总重的变化和漂浮条件判断浮力变化；
(4)力做功的要素是：物体受力，物体在力的方向上移动距离。
此题考查了浮沉条件、阿基米德原理、力做功的要素等知识，考查全面，值得我们关注。
10.【答案】A
【解析】解：A、由题意可知，小灯泡两端电压不能超过额定电压，因此灯泡正常发光时，灯泡两端的电压最大，电路中电流最大，由串联电路的电压特点可知，此时滑动变阻器两端的电压最小，由串联电路的分压原理可知，此时滑动变阻器滑动变阻器接入电路的电阻最小，则开始时滑动变阻器的滑片在阻值最大位置，因此移动滑片过程中滑动变阻器接入电路电阻逐渐变小，故A正确；
BC、灯泡正常发光时，灯泡两端的电压为2.5V，由图像可知，此时电路中的电流为0.3A，由题意可知，此时滑动变阻器接入电路的电阻为12R，
由串联电路的电压特点和欧姆定律可知，电源电压：U=UL+U滑=UL+IR滑=2.5V+0.3A×12R……①
灯泡正常发光时，电路中的电流最大，由题意可知，滑片在一端时电路中的电流：I′=I−0.1A=0.3A−0.1A=0.2A，
由图像可知，此时灯泡两端的电压为1V，
则电源电压：U=UL′+U滑′=UL′+I′R滑′=1V+0.2A×R……②
由①②解得：R=30Ω，U=7V，故BC错误；
D、因为电路中的最大电流为0.3A，所以，电路的最大功率：P=UI=7V×0.3A=2.1W，故D错误。
故选：A。
(1)根据小灯泡两端电压不能超过额定电压结合滑片在中点时，小灯泡恰好正常发光可知，开始时滑动变阻器的滑片在阻值最大位置，进而分析出移动滑片过程中滑动变阻器接入电路电阻的变化；
(2)根据图像可知灯泡正常发光时的电流，根据滑片P从滑动变阻器的一端移到中点时，通过小灯泡的电流变化了0.1A求出滑片在一端时电路中的电流，根据图像找出此时灯泡两端的电压，根据串联电路的电压特点和欧姆定律表示出电源电压，解方程求出滑动变阻器的最大阻值和电源电压；
(3)根据P=UI求出电路的最大功率。
本题考查串联电路的特点、欧姆定律和电功率公式的应用，关键是根据图像读出相关的信息。
11.【答案】惯性 传播过程中
【解析】解：汽车刹车后继续前行，是因为汽车具有惯性，继续保持原来的运动状态不变；
小明关闭门窗，控制噪声的传播，是在传播过程中控制噪声。
故答案为：惯性；传播过程中。
(1)物体保持原来运动状态不变的性质叫做惯性，一切物体在任何情况下都有惯性。
(2)噪声的防治主要从三种方法来进行：一是从声源处减弱，二是在传播过程中减弱，三是在接收处减弱。
本题考查了惯性、控制噪声的途径等知识的理解和应用，难度不大。
12.【答案】半导体 聚变 可再生
【解析】解：太阳能电池板是由硅制成的，硅是一种半导体材料；太阳能是由太阳内部的氢原子核通过聚变释放的；太阳能可以从自然界里源源不断地得到的，属于可再生能源。
故答案为：半导体；聚变；可再生。
硅是一种半导体材料；太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能；可以在自然界里源源不断地得到的能源属于可再生能源。
本题考查半导体的应用、核能的利用和能源的分类，难度不大。
13.【答案】甲 ③ 有 ①
【解析】解：测电笔可以判断导线是火线还是零线，图中持笔方式正确的是图甲；丙图中③接火线，测电笔测插入③号孔时，氖管会发光，此时有电流通过人体。用电器的金属外壳必须接地，与用电器的金属外壳相连的是①号插孔。
故答案为：甲；③；有；①。
(1)测电笔的正确使用方法，手一定要接触笔尾金属体，不能接触笔尖金属体；笔尖接触被检测导线时，若氖管发光，则接触的是火线；氖管不发光，则接触的是零线；
(2)三孔插座中，左孔接零线，右孔接火线、上端的孔接地线；
(3)用电器的金属外壳必须接地。
本题考查家庭用电常识，要掌握家用电器间的连接方式、三孔插座各孔的接线情况、测电笔的正确使用方法，属于基础题。
14.【答案】大 2×106 1×105
【解析】解：(1)根据p=ρgh知，液体的密度一定，液体压强随深度的增加而增大，所以在下潜的过程中，他受到水的压强变大；
(2)当他潜入水下200m时，受到海水的压强：p=ρgh=1.0×103kg/m3×10N/kg×200m=2×106Pa；
(3)根据p=FS可得，5cm2的潜水服上受到水的压力为：F=pS=2×106Pa×5×10−2m2=1×105N。
故答案为：(1)大；(2)2×106；(3)1×105。
(1)根据p=ρgh知，液体压强决定于液体的密度和深度；
(2)已知他潜入水下的深度和密度，利用p=ρgh计算受到海水的压强大小；
(3)利用p=FS计算出潜水服上受到水的压力大小。
此题考查了压强公式和液体压强公式的应用，是一道联系科技前沿技术的应用题，难度不大。
15.【答案】得到 负 自下而上
【解析】解：若人体带有负电，是因为人体与其他物体摩擦时得到电子；
当用手接触装置的金属球时，负电荷经装置流向大地；
电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以电流的方向是自下而上。
故答案为：得到；负；自下而上。
(1)当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
(2)人体带有负电，当用手接触装置的金属球时，负电荷经装置流向大地；
(3)电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
本题主要考查了对摩擦起电的实质、电流方向的了解，属于基础题目。
16.【答案】大于 3.99×104 1.9
【解析】解：(1)水放出的热量有一部分被容器吸收，所以水放出的热量大于食物吸收的热量；
(2)将水烧开吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×0.1kg×(100℃−5℃)=3.99×104J；
(3)由题可知酒精完全燃烧放出的热量：Q放=Q吸=3.99×104J，
由Q放=qm′可知需要完全燃烧酒精的质量：m′=Q放q=3.99×104J2.1×107J/kg=0.0019kg=1.9g。
故答案为：大于；3.99×104；1.9。
(1)根据热损失来回答即可；
(2)已知水的质量、比热容、初温和末温，根据Q吸=c水m(t−t0)可求出水吸收的热量；
(3)根据题意可知酒精完全燃烧放出的热量，已知酒精的热值，根据Q放=qm′可求出需要完全燃烧酒精的质量。
本题考查了热值和比热容的相关计算的掌握，属于基本知识，难度不大。
17.【答案】解：首先找到物体的重心O，然后过O沿重力的方向即竖直向下的方向画一条线段并标出箭头，如图所示：
【解析】在画重力示意图时，一定要注意重力的作用点重心及重力的方向是竖直向下的。此物体的重心在O点。
本题考查了重力的示意图的作法，不管物体怎样，重力的方向总是竖直向下的。
18.【答案】解：由图可知，在磁体外部，磁感线回到电磁铁的右端，所以电磁铁的右端为S极，左端为N极，根据磁极间的相互作用规律可知，小磁针的左端为N极；根据安培定则可知，电源的左端为正极，右端为负极，如图所示：
【解析】根据磁感线的方向判定电磁铁的极性；根据磁极间的相互作用规律分析出小磁针的极性；根据安培定则判定电源的正负极。
本题考查了学生对磁感线、磁体间的相互作用规律、安培定则的理解和应用，是一道基础题。
19.【答案】等于 3.00a99
【解析】解：(1)如图1所示，物体静止时，挂钩对A的拉力等于A受到的重力；
(2)如图2所示，图中刻度尺的分度值为1mm，物体起始端对应的刻度为0.00cm，末端对应的刻度为3.00cm，则物体的长度为：3.00cm。
(3)沸腾时气泡上升过程中体积不断增大，如图3所示，小京在做“观察水的沸腾”实验时，观察到水沸腾时的现象应该是a；根据液体沸腾特点：不断吸收热量，温度保持不变，从温度-时间图像可以知，水的沸点是99℃。
故答案为：(1)等于；(2)3.00；(3)a；99。
(1)物体静止时，受力平衡，拉力和重力的大小是相等的；
(2)使用刻度尺时要明确其分度值，起始端从0刻度线开始，读出末端刻度值，就是物体的长度；注意刻度尺要估读到分度值的下一位；
(3)沸腾时和沸腾前的现象：沸腾时气泡上升过程中体积不断增大，沸腾前气泡在上升过程中体积减小；根据液体沸腾特点：不断吸收热量，温度保持不变，保持不变的温度是沸点。
本题考查了弹簧测力计和刻度尺使用、沸腾时和沸腾前的现象和液体沸腾特点等，是一道基础题。
20.【答案】=反射角等于入射角 同一平面内 可逆
【解析】解：(1)由图1可以看出，AO和OB关于ON对称，所以∠AON=∠NOB；
(2)分析表格数据可知，在反射现象中，反射角等于入射角；
(3)将塑料板的右半部分沿ON向前、后折动时，纸板左右两侧不在同一平面内，故在塑料板上看不到反射光，说明发生光的反射时，反射光线与入射光线和法线在同一平面内；
(4)在反射现象中，光路是可逆的，故用激光笔逆着某次反射的反射光(沿BO方向)照射时，反射光会逆着入射光(沿OA)方向射出。
故答案为：(1)=；(2)反射角等于入射角；(3)同一平面内；(4)可逆。
(1)由图可得出结论；
(2)分析实验中表格数据可知发生反射时反射角与入射角关系；
(3)将塑料板的右半部分沿ON向前、后折动，在塑料板上看不到反射光，此时纸板左右两侧已不在同一平面内；
(4)让光逆着反射光的方向射向镜面，它被反射后会逆着原来的入射光的方向射出，这表明，光反射时，光路是可逆的。
本题主要考查了光的反射定律和平面镜成像特点的内容应用，通过图示判断出实验的目的和实验器材的用途，是解答此类题目的关键所在。
21.【答案】左 24 8 3 和田玉 偏小 mgmg−F⋅ρ
【解析】解：(1)使用天平时，将天平放在水平工作台上，把游码移到标尺左端的零刻线处；若指针偏右，所以平衡螺母向左调节，使指针指在分度盘中央刻线处，则横梁平衡；
(2)图乙中标尺的分度值为0.2g，游码对应的刻度值为4g，吊坠的质量是：m′=20g+4g=24g；
(3)如图丙，量筒的分度值为2mL，原来水的体积为30mL，吊坠和水的总体积为38mL，则吊坠的体积：
V=V总−V水=38mL−30mL=8mL=8cm3；
吊坠的密度是：ρ吊坠=m′V=24g8cm3=3g/cm3；
(4)吊坠的密度是3g/cm3，根据表格中的数据可知，吊坠可能是由和田玉制成的；
根据题意当吊坠放入量筒中的水时，吊坠中间的孔可能会有部分气泡，挂绳(浸在水中的部分)也有一定的体积，使测量的总体积V偏大，测得吊坠的体积偏大，由密度公式ρ=mV可知测得吊坠的密度将偏小；
(5)吊坠的重力G=mg，
吊坠浸没在水中受到的浮力：F浮水=G−F=mg−F，
吊坠排开水的体积：V排水=F浮水ρg=mg−Fρg，
吊坠浸没在水中，吊坠的体积为：V′=V排水=mg−Fρg，
则吊坠的密度：ρ′=mV′=mmg−Fρg=mgmg−F⋅ρ。
故答案为：(1)左；(2)24；(3)8；3；(4)和田玉；偏小；(5)mgmg−F⋅ρ。
(1)使用天平测量物体质量之前要进行调平，将天平放在水平台上，将游码移至标尺左端的零刻度线处，平衡螺母相对于指针的调节规律是“左偏右调，右偏左调”，直到指针指在分度盘中央刻线处，说明横梁平衡；
(2)认清天平标尺的分度值，吊坠的质量等于砝码的质量加游码对应的刻度值；
(3)认清量筒的分度值，吊坠的体积等于吊坠浸没水前后水面对应刻度值的差；
知道吊坠的质量和体积，根据密度公式ρ=mV求出吊坠的密度；
(4)根据表格中的数据得出吊坠的类型；吊坠放入水中时，根据测得水和吊坠的总体积变化，由密度公式判断测得吊坠的密度变化；
(5)已知物体的质量，求出物体的重力；
物体浸没在水中，利用阿基米德原理求出物体的体积，知道物体的质量和体积，根据密度公式求出物体的密度。
本题用天平和量筒测量物体的密度，考查天平的调节和使用、利用排水法测体积、密度的计算及误差的分析等。
22.【答案】A 灯泡断路 0.3远 3、4 内 移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确
【解析】解：(3)①首先按照图1连接好实物，并使滑片P位于阻值最大处的A端；闭合开关后，电流表没有示数，电路可能断路，发现电压表有示数，则电压表与电源连通，电路故障可能是灯泡断路；
②然后按照图2连接好实物，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离，记录在下面的表格。
(4)①第2次实验中，小灯泡的电功率是：
P=UI=1.5V×0.2A=0.3W；
②分析1、4(或3、6)次实验可得，在电功率相同的情况下，LED灯看清字的距离远，发光效率高；
③分析3、4两次实验可得，在看清字的距离相同的情况下，LED灯功率低，发光效率高。
(5)实验分析和评估：
①实验中，小明用手摸白炽灯、LED灯的外壳，发现白炽灯的外壳比较热，这说明白炽灯效率低的原因是把电能转化为了内能。
②分析影响实验结果的一条因素：移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确。
故答案为：
(3)①A；灯泡断路；(4)①0.3；②远；③3、4；(5)①内；②移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确。
(3)①闭合开关前，为保护电路，滑片P位于阻值最大处；若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(4)①根据P=UI得出第2次实验中小灯泡的电功率；
②分析1、4(或3、6)次实验回答；
③根据相同量和不同量分析回答；
(5)实验分析和评估：
①白炽灯是根据电流的热效应工作的；
②根据探究方案分析。
本题探究LED灯和白炽灯的发光效率，考查电路连接注意事项、功率计算、数据分析和能的转化。
23.【答案】作用点 热
【解析】解：(1)在打开水龙头的旋钮时，发现拨动不同的位置，用力大小不一样，说明力的作用效果与力的作用点有关。该水龙头属于电热器，利用了电流的热效应。(2)当开关S3位于2位置时，R1与R2并联，电路中的总电阻最小，总功率最大，流出的为热水，
因并联电路中各支路两端的电压相等，
所以，电路的发热功率：
P=P1+P2=U2R1+U2R2=(220V)248.4Ω+(220V)248.4Ω=2000W；(3)当S3置于3位置时，三个电阻全部接入电路且是并联，根据并联不相互影响，R1与R2的电功率不变，则R3的电功率P3=P−P2=4000W−2000W=2000W，根据P=UI=U2R知出R3的电阻：R3=U2P3=(220V)22000W=24.2Ω。答：(1)作用点；热；
(2)S3位于2位置时，水龙头的加热功率为2000W；
(3)若水龙头的最大加热功率为4000W，则R3的电阻为24.2Ω。
(1)力的作用效果与三要素有关，电热器利用电流的热效应工作的；(2)根据电路中的连接方式，根据并联电路的电压特点和P=UI=U2R求出电路的发热功率；(3)根据并联不相互影响，得出R3的电功率，根据P=UI=U2R求出R3的电阻。
本题考查了力的三要素、电路的热效应、电功率公式和并联电路的特点，认清电路的连接方式是关键。
24.【答案】力
【解析】解：(1)如图1所示，受损汽车驶向道路救援车的车厢时，用到了简单机械——斜面，它的特点是可以省力；
(2)①力做的功为：
W=F牵引s=5000N×5m=2.5×104J；
②有用功：
W有′=G2h=m2gh=1×103kg×10N/kg×2m=2×104J；
克服摩擦力做的功为：
W额外=2.5×104J−2×104J=5×103J；
受损车辆与斜面间的摩擦力为：
f=W额外s=5×103J5m=103N；
(3)受损车辆驶入道路救援车上后，对地面的压力为：
F=G′=(m1+m2)g=(5000kg+1000kg)×10N/kg=6×104N；
收起救援装置后，道路救援车对地面的压强为：
p=FS=6×104N0.2m2=3×105Pa；
(4)如图2所示，在用滑轮组提升受损车辆时，绳子的拉力F为6500N，绳子的有效段数为2，则滑轮组的机械效率为：
η=W有W总=G2sF′×2s=m2g2F′=1000kg×10N/kg2×6500N≈76.9%。
故答案为：(1)力；
(2)①牵引力做的功为2.5×104J；
②受损车辆与斜面间的摩擦力为103N；
(3)受损车辆驶入道路救援车上后，收起救援装置后，道路救援车对地面的压强为3×105Pa；
(4)在用滑轮组提升受损车辆时，绳子的拉力F为6500N，则滑轮组的机械效率为76.9%。
(1)使用斜面不能省功，但可以省力；
(2)①由已知条件，根据W=Fs求出牵引力做的总功；
②根据W=Gh=mgh得出有用功；从而得出克服摩擦力做的功；
2023年陕西省商洛市商南县中考物理三模试卷
1. 教室照明灯管的长度大约是( )
A. 1cm B. 1dm C. 1m D. 1km
2. 2023年五一期间，小明一家自驾出去旅游，途中利用北斗导航系统支持的地图软件进行导航。快经过一个十字路口时，导航软件语音播报“前方红绿灯路口直行”，小明对爸爸说：“爸，你还用沈腾语音播报啊”，下面有关说法正确的是( )
A. 北斗导航系统利用超声波进行导航
B. 小明根据音色辨识出是沈腾的声音
C. 红绿灯之间是串联在一起的
D. 红光在空气中的传播速度大约是340m/s
3. 北京时间2023年2月3日凌晨，瑞典哥德堡田径室内赛展开多个项目角逐，在男子60米比赛中，中国“飞人”苏炳添以6秒59夺冠，取得新赛季开门红。以下分析正确的是( )
A. 奔跑过程中，以终点线为参照物，苏炳添是静止的
B. 最终评定苏炳添跑得快，是利用了相同时间比较路程的方法
C. 苏炳添奔跑的速度约为9.1m/s
D. 在奔跑过程中，苏炳添始终做匀速直线运动
4. 冬季的华山，最险的四座峰顶会有一些积雪，并且被云雾缭绕，如诗如画，关于“积雪”和“雾”的分析，正确的是( )
A. 积雪是山顶露水凝固形成的
B. 雾是水分蒸发形成的
C. 积雪形成过程需要放出热量
D. 雾的形成过程需要吸收热量
5. 2022年12月4日20时09分，神舟十四号载人飞船返回舱在东风着陆场成功着陆。返回舱在返回地面的过程中，在距离地面大约100公里左右时，进入大气层，加速下落，返回舱周围被火焰包围，看上去像一团火球，如图。对于这个过程的分析，正确的是( )
A. 返回舱的重力势能全部转化为动能 B. 返回舱外壳的熔点很低
C. 返回舱返回过程能量不守恒 D. 返回舱通过做功的方式增加了内能
6. 诗句“绿树阴浓夏日长，楼台倒影入池塘。水晶帘动微风起，满架蔷薇一院香”中，涉及了许多物理知识。有关说法错误的是( )
A. “阴浓”是由于光的反射形成的
B. “倒影”是楼台在池塘中成的虚像
C. “微风”吹动“水晶帘”，说明力可以改变物体的运动状态
D. “满架蔷薇一院香”，说明分子在做无规则运动
7. 混合动力汽车，一般是指油电混合动力汽车，即采用传统的热机(柴油机或汽油机)和电动机作为动力源。随着世界各国对环保要求越来越高，混合动力汽车所占比例越来越大，下列关于混合动力汽车的说法，正确的是( )
A. 热机在工作时主要把机械能转化为内能
B. 燃料在燃烧过程中，热值逐渐变小
C. 热机的效率会达到100%
D. 电动机在工作时把电能转化为机械能，相当于用电器
8. 在用冷库储存水果时，冷库内温度不能太高；当温度高于某个值时，制冷设备(原理如图)就自动开启电动机进行制冷，关于制冷设备的描述，错误的是( )
A. 温度计相当于控制电路的开关 B. 温度计内的液体是绝缘体
C. 当温度高于8℃时，制冷设备开始工作 D. 在装置中，存在杠杆这种简单机械
9. 2022年6月17日上午，中国第三艘航空母舰——福建舰，在上海江南造船厂下水，它的满载排水量是8万余吨。下列叙述正确的是( )
A. 福建舰漂浮在水面上时，受到的浮力大于自身重力
B. 福建舰满载时，受到的浮力约为8×108N
C. 福建舰上的舰载机起飞后，舰艇受到的浮力变大
D. 舰载机降落的过程中，重力不做功
10. 一小灯泡的额定电压为2.5V，它的I−U图像如图，把它接在某电源两端，电源电压不变。为了调节灯泡亮度，把一滑动变阻器接入电路。闭合开关S，滑片P从滑动变阻器的一端移到中点时，通过小灯泡的电流变化了0.1A，在中点时，小灯泡恰好正常发光。假如小灯泡两端电压不能超过额定电压，下列分析正确的是( )
A. 移动滑片过程中滑动变阻器接入电路电阻逐渐变小
B. 电源电压为6V
C. 滑动变阻器的最大电阻是20Ω
D. 电路的最大功率是0.9W
11. 正在窗前学习的小明，听见窗外急刹车的声音，于是站起来关闭了窗户，继续学习。汽车刹车后继续前行，是因为汽车具有______ ，小明关闭门窗，是在______ 控制噪声。
12. 截至2022年底，我国太阳能热发电累计装机容量588MW(58.8万千瓦)，在全球太阳能热发电累计装机容量中占比8.3%。太阳能电池板是由硅制成的，它是一种______ (选填“导体”“半导体”或“超导体”)；太阳能是由太阳内部的氢原子核通过______ (选填“裂变”或“聚变”)释放的，它属于______ (选填“可再生”或“不可再生”)能源。
13. 测电笔可以判断导线是火线还是零线，图中持笔方式正确的是图______ ；测电笔测插入丙图中______ 号孔时，氖管会发光，此时______ (选填“有”或“没有”)电流通过人体。与用电器的金属外壳相连的是______ 号插孔。
14. 2023春节档科幻电影《流浪地球2》火遍全国。影片中，由于潮汐现象，北京被淹，图恒宇穿潜水服潜入水下。图恒宇潜入水下的过程，受到液体压强变______ (选填“大”或“小”)，当他潜入水下200m时，受到水的压强为______ Pa，5cm2的潜水服上受到水的压力为______ N。(水的密度为1×103kg/m3，g取10N/kg)
15. 如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装置传向大地。若人体带有负电，是因为人体与其他物体摩擦时______ (选填“得到”或“失去”)电子；当用手接触装置的金属球时，______ (选填“正”或“负”)电荷经装置流向大地，电流的方向是______ (选填“自下而上”或“自上而下”)。
16. 在冬季旅行时，如果能够吃一份热乎乎的食物，那是十分幸福的事情。如图是一款自热装置的使用过程。甲图，把自动加热包放到盒里，倒入凉水；乙图，把盛食物的另一个容器放入盒中；丙图，盖上盖子，装置自动加热，水放出的热量______ (选填“大于”“等于”或“小于”)食物吸收的热量。若倒入盒子中100g初温是5℃的水，则这些水升温到100℃，吸收的热量是______ J，若这些热量由固体酒精提供，则需要消耗的酒精是______ g。[水的比热容是4.2×103J/(kg⋅℃)，固体酒精的热值是2.1×107J/kg]
17. 如图所示是春晚吉祥物兔圆圆，请画出兔圆圆所受重力的示意图(重心在O点)。
18. 如图所示，请根据通电螺线管周围磁感线的方向，在括号内标出小磁针左端的磁极(N或S)、电源右端的正负极(+或−)。
19. 请完成下列填空：
(1)如图1所示，物体静止时，挂钩对A的拉力______ (选填“等于”“大于”或“小于”)A受到的重力。
(2)如图2所示，物体的长度是______ cm。
(3)如图3所示，小京在做“观察水的沸腾”实验时，观察到水沸腾时的现象应该是______ (选填“a”或“b”)图，从温度-时间图像可以知，水的沸点是______ ℃。
20. 为了探究光的反射定律，小亮同学在水平桌面上固定了一个平面镜；然后把一可绕ON旋转的塑料板竖直固定在桌面上，使O点恰好在平面镜上。
(1)如图1所示，让一束光沿着AO射向平面镜，反射光沿着OB射出，则∠AON______ (选填“>”“=”或“<”)∠NOB。
(2)改变入射光的方向，并测量入射角和反射角，记录在表格中，分析数据得出结论：在反射现象中，______ 。
实验次数
1
2
3
入射角
30∘
45∘
60∘
反射角
30∘
45∘
60∘
(3)将塑料板的右半部分沿ON向前、后折动，在塑料板上看不到反射光，说明在反射现象中，反射光线、入射光线和法线都在______ 。
(4)如图2所示，如果用激光笔逆着某次反射的反射光(沿BO方向)照射时，反射光会逆着入射光(沿OA)方向射出，这说明：在反射现象中，光路是______ 的。
21. 小亮通过测量吊坠的密度鉴别它的材质。
(1)他首先将托盘天平放置于水平工作台上，游码归零后，发现指针偏向分度盘中线右侧，为使横梁水平平衡，应将平衡螺母向______ (选填“左”或“右”)调节。
(2)他将吊坠放在托盘上，正确测量吊坠的质量，示数如图−1所示，吊坠的质量为______ g。
(2)用细线系住吊坠缓慢放入装有30mL水的量筒内，如图−2所示，则吊坠的体积是______ cm3，吊坠的密度是______ g/cm3。
(4)将测得的密度和如表中的数据进行对比，发现吊坠可能是由______ 制成的。实验中，由于测体积时细线也浸没在水中，这将导致吊坠密度的测量值与真实值相比______ (选填“偏大”“偏小”或“不变”)。
材质
有机玻璃
玻璃
和田玉
翡翠
密度/(g⋅cm−3)
1.2
2.7
2.98∼3.2
3.3∼3.4
(5)同组的小明，没用量筒，用图−3装置也测出吊坠的密度。设吊坠质量为m，容器内水的密度为ρ(已知)，测力计示数为F，则吊坠密度为______ (用F、ρ、m、g表示)。
22. 发光效率，通俗的说，就是发光设备产生的光能与消耗的电能的比值。为了粗略探究LED灯和白炽灯的发光效率，小明设计了下面的实验。
(1)实验装置：如图1和图2所示。
(2)探究方案：晚上，关闭所有灯光，分别让白炽灯、LED发光，取一张有文字的纸张；闭合开关，移动滑片，当恰好看清楚纸张上的字时，测量白炽灯、LED灯的电功率、灯距纸张的距离。
(3)进行实验：
①首先按照图1连接好实物，并使滑片P位于______ (选填“A”或“B”)端；闭合开关后，发现电压表有示数，电流表没有示数，电路故障可能是______ ；纠正故障后，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离。
②然后按照图2连接好实物，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离，记录在下面的表格。
(4)实验数据和分析：
实验次数
光源
电压/V
电流/A
电功率/W
看清字的距离/cm
1
白炽灯
1
0.15
0.15
5
2
白炽灯
1.5
0.2
7
3
白炽灯
2.5
0.25
0.625
10
4
LED灯
1.5
0.1
0.15
10
5
LED灯
2
0.15
0.3
14
6
LED灯
2.5
0.25
0.625
20
①第2次实验中，小灯泡的电功率是______ W。
②分析1、4(或3、6)次实验可得，在电功率相同的情况下，LED灯看清字的距离______ (选填“远”或“近”)，发光效率高。
③分析______ 两次实验可得，在看清字的距离相同的情况下，LED灯功率低，发光效率高。
(5)实验分析和评估：
①实验中，小明用手摸白炽灯、LED灯的外壳，发现白炽灯的外壳比较热，这说明白炽灯效率低的原因是把电能转化为了______ 能。
②分析影响实验结果的一条因素______ (合理即可)。
23. 如图1所示是一款变频恒温水龙头，原理图如图2所示。插上电源插头，打开水龙头，S1自动接通，使继电器通电，S2−1、S2−2接通，此时指示灯发光。然后通过按键，实现S3位置的切换(没有画出内部结构)，当S3在0位置时，三个电热丝均不接入电路；当S3置于1位置时，只有电阻R1接入电路；当S3置于2位置时，电阻R1、R2接入电路；当S3置于3位置时，三个电阻全部接入电路；S3置于不同的位置，流出水的温度也不同。
(1)在打开水龙头的旋钮时，发现拨动不同的位置，用力大小不一样，说明力的作用效果与力的______ 有关。该水龙头利用了电流的______ 效应。
(2)R1、R2的电阻都是48.4Ω，电源电压是220V，则S3位于2位置时，水龙头的加热功率为多少？
(3)若水龙头的最大加热功率为4000W，则R3的电阻为多少？
24. 当道路上的车辆发生意外事故，不能正常行驶时，道路救援车就去救援。根据车辆受损程度，道路救援车提供甲、乙两种救援方式。若受损车辆能够行驶，则采用甲方式，自行驶向道路救援车；若车辆不能自动行驶，则采用乙方式，把受损车辆吊起、放入道路救援车。甲图的救援模型如图1所示，乙图工作示意图如图2所示。某次事故救援中，救援车质量为5t、受损车辆为1t，轮胎与地面接触面积0.2m2。(g取10N/kg)
(1)如图1所示，受损汽车驶向道路救援车的车厢时，用到了简单机械——斜面，它的特点是可以省______ 。
(2)如图1所示，s的长度为5m，h的高度为2m，受损汽车匀速驶向车上时，牵引力为5000N，则：
①牵引力做的功为多少？
②受损车辆与斜面间的摩擦力为多少？
(3)受损车辆驶入道路救援车上后，收起救援装置后，道路救援车对地面的压强为多少？
(4)如图2所示，在用滑轮组提升受损车辆时，绳子的拉力F为6500N，则滑轮组的机械效率为多少？(结果保留小数点后一位)
答案和解析
1.【答案】C
【解析】解：教室照明灯管的长度大约是1m。
故选：C。
教室照明灯管的长度大约是1m。
本题根据生活经验和对长度的认识即可解答，难度不大。
2.【答案】B
【解析】解：A、北斗导航系统利用电磁波进行导航，故A错误；
B、小明根据音色辨识出是沈腾的声音，故B正确；
C、红绿灯之间是并联在一起的，故C错误；
D、红光在空气中的传播速度大约是3×108m/s，故D错误。
故选：B。
(1)电磁波能够传递信息；
(2)音色：发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志；
(3)在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
(4)光在空气中的传播速度为3×108m/s。
本题主要考查学生对电磁波的应用、声音的特征、电路连接方式、光速的理解，属于基础知识考查，难度不大。
3.【答案】C
【解析】解：A、奔跑过程中，以终点线为参照物，苏炳添的位置是不断变化的，是运动的，故A错误；
B、裁判员是在路程相同的情况下，比较时间判断运动快慢，谁用时间少，谁跑得快，故B错误；
C、速度公式v=st=60m6.59s≈9.1m/s，故C正确；
D、苏炳添在比赛过程中运动速度大小是在变化的，故D错误；
故选：C。
(1)物体相对于参照物的位置发生了变化，就说它是运动的，如果位置没有变化，就说它是静止的；
(2)比较物体运动快慢的方法：①通过相同的路程，比较时间的多少，用时越多，运动越慢；②利用相同的时间，比较路程的长短，经过路程越长，运动越快；
(3)速度公式v=st；
100米赛跑过程中人的运动速度是变化的；
本题主要考查了对运动与静止的相对性、速度的大小等内容。
4.【答案】C
【解析】解：AC、积雪是山顶水蒸气凝华形成的，凝华需要放热，故A错误，C正确；
BD、雾是空气中的水蒸气液化而形成的，液化需要放出热量，故BD错误。
故选：C。
(1)物质从气态变为液态叫液化，液化要放出热量；
(2)物质从气态直接变为固态的过程是凝华，凝华要放出热量。
此题考查的是物态变化的判断。分析物态变化时，首先要分析生成物的状态，然后再分析是由什么状态的物质形成的，从而判断出是什么物态变化。
5.【答案】D
【解析】解：A、返回舱的重力势能转化为动能和内能，故A错误；
B、返回舱外壳由新材料制成，具有熔点高、耐腐蚀、隔热性好的特点，故B错误；
C、返回舱返回过程能量守恒，故C错误；
D、返回舱通过做功的方式增加了内能，故D正确。
故选：D。
(1)不计空气阻力时，机械能守恒，考虑空气阻力时，克服阻力做功，机械能转化为内能，机械能减小，内能增加。
(2)返回舱外壳由新材料制成，具有熔点高、耐腐蚀、隔热性好的特点。
(3)能量既不会创生，也不会消灭，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变，这就是能量守恒定律。
(4)改变内能的方式有两个：做功和热传递；物体克服摩擦做功，机械能转化为内能。
本题考查了机械能的转化、做功改变物体的内能、能量守恒定律，以及熔点等知识的应用，综合题，难度不大。
6.【答案】A
【解析】解：A“阴浓”是树在地面上形成的阴影，是由光的直线传播形成的，故A错误；
B、楼台在池水的倒影是光的反射形成的虚像，故B正确；
C、风吹帘动说明力可以改变物体的运动状态，故C正确；
D、“满架蔷薇一院香”说明花香分子在不停地做无规则运动，故D正确。
故选：A。
(1)影子是由于光的直线传播形成的；
(2)水中的倒影是由于光的反射形成的；
(3)力的作用效果有两个：一是改变物体的形状，二是改变物体的运动状态；
(4)一切物体的分子都在不停地做无规则的运动。
本题考查了光的直线传播和光的反射以及它们对应的实例、力的作用效果以及分子动理论的基本内容，难度一般。
7.【答案】D
【解析】解：A、热机工作过程中，燃气对外做功，将燃气的内能转化为机械能，故A错误。
B、热值的大小只与燃料的种类有关，与燃烧情况无关，所以燃料在燃烧过程中，热值不变，故B错误。
C、热机在工作时不可避免地有能量的损耗与散失，所以热机的效率不可能达到100%，故C错误。
D、电动机工作时，消耗电能，得到机械能，将电能转化为机械能，所以相当于用电器，故D正确。
故选：D。
(1)热机工作过程中，燃料燃烧产生的内能转化为机械能；
(2)热值的大小只与燃料的种类有关；
(3)热机工作过程中存在的各种形式的能量损失，热机排出的废气损失能量，克服摩擦做功损失能量，机械吸收能量等；
(4)电动机工作时，将电能转化为机械能；用电器：用电来工作的设备，工作时将电能转化为其他形式的能。
本题考查能量的转化和转移、热机、热值，以及热机的效率等相关知识，考查内容有一定的综合性，但都难度不大，属应该掌握的基础知识。
8.【答案】C
【解析】解：此装置中的温度计中的液体是导体，整个温度计相当于电路的开关；当温度升高到0℃时，液体与金属丝接触，使得控制电路接通，电路中有电流，电磁铁通电后具有磁性，吸下衔铁，使得电动机工作，开始制冷；此时的衔铁相当于是一个杠杆；故ABD正确、C错误。
故选：C。
电磁继电器中最主要的部分就是电磁铁，它是靠电磁铁的原理来工作的。电磁继电器的电路可分为控制电路和工作电路两部分，当控制电路接通时，电磁铁有磁性，吸引衔铁；当电磁铁无磁性时，衔铁在弹簧片的作用下被拉起，据此分析各个选项。
此题主要考查了电磁继电器的工作原理。解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路。
9.【答案】B
【解析】解：A、福建舰漂浮在水面上时，受到的浮力等于自身重力，故A错误；
B、福建舰满载时受到的浮力大小：F浮=G排=m排g=8×104×103kg×10N/kg=8×108N，故B正确；
C、福建舰上的舰载机起飞后，自重变小，根据漂浮条件可知，浮力变小，故C错误；
D、舰载机降落的过程中，在重力方向上移动了距离，重力做功，故D错误。
故选：B。
(1)物体在液体中的漂浮条件：F浮=G；
(2)根据阿基米德原理求福建舰满载时受到的浮力；
(3)根据自身总重的变化和漂浮条件判断浮力变化；
(4)力做功的要素是：物体受力，物体在力的方向上移动距离。
此题考查了浮沉条件、阿基米德原理、力做功的要素等知识，考查全面，值得我们关注。
10.【答案】A
【解析】解：A、由题意可知，小灯泡两端电压不能超过额定电压，因此灯泡正常发光时，灯泡两端的电压最大，电路中电流最大，由串联电路的电压特点可知，此时滑动变阻器两端的电压最小，由串联电路的分压原理可知，此时滑动变阻器滑动变阻器接入电路的电阻最小，则开始时滑动变阻器的滑片在阻值最大位置，因此移动滑片过程中滑动变阻器接入电路电阻逐渐变小，故A正确；
BC、灯泡正常发光时，灯泡两端的电压为2.5V，由图像可知，此时电路中的电流为0.3A，由题意可知，此时滑动变阻器接入电路的电阻为12R，
由串联电路的电压特点和欧姆定律可知，电源电压：U=UL+U滑=UL+IR滑=2.5V+0.3A×12R……①
灯泡正常发光时，电路中的电流最大，由题意可知，滑片在一端时电路中的电流：I′=I−0.1A=0.3A−0.1A=0.2A，
由图像可知，此时灯泡两端的电压为1V，
则电源电压：U=UL′+U滑′=UL′+I′R滑′=1V+0.2A×R……②
由①②解得：R=30Ω，U=7V，故BC错误；
D、因为电路中的最大电流为0.3A，所以，电路的最大功率：P=UI=7V×0.3A=2.1W，故D错误。
故选：A。
(1)根据小灯泡两端电压不能超过额定电压结合滑片在中点时，小灯泡恰好正常发光可知，开始时滑动变阻器的滑片在阻值最大位置，进而分析出移动滑片过程中滑动变阻器接入电路电阻的变化；
(2)根据图像可知灯泡正常发光时的电流，根据滑片P从滑动变阻器的一端移到中点时，通过小灯泡的电流变化了0.1A求出滑片在一端时电路中的电流，根据图像找出此时灯泡两端的电压，根据串联电路的电压特点和欧姆定律表示出电源电压，解方程求出滑动变阻器的最大阻值和电源电压；
(3)根据P=UI求出电路的最大功率。
本题考查串联电路的特点、欧姆定律和电功率公式的应用，关键是根据图像读出相关的信息。
11.【答案】惯性 传播过程中
【解析】解：汽车刹车后继续前行，是因为汽车具有惯性，继续保持原来的运动状态不变；
小明关闭门窗，控制噪声的传播，是在传播过程中控制噪声。
故答案为：惯性；传播过程中。
(1)物体保持原来运动状态不变的性质叫做惯性，一切物体在任何情况下都有惯性。
(2)噪声的防治主要从三种方法来进行：一是从声源处减弱，二是在传播过程中减弱，三是在接收处减弱。
本题考查了惯性、控制噪声的途径等知识的理解和应用，难度不大。
12.【答案】半导体 聚变 可再生
【解析】解：太阳能电池板是由硅制成的，硅是一种半导体材料；太阳能是由太阳内部的氢原子核通过聚变释放的；太阳能可以从自然界里源源不断地得到的，属于可再生能源。
故答案为：半导体；聚变；可再生。
硅是一种半导体材料；太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能；可以在自然界里源源不断地得到的能源属于可再生能源。
本题考查半导体的应用、核能的利用和能源的分类，难度不大。
13.【答案】甲 ③ 有 ①
【解析】解：测电笔可以判断导线是火线还是零线，图中持笔方式正确的是图甲；丙图中③接火线，测电笔测插入③号孔时，氖管会发光，此时有电流通过人体。用电器的金属外壳必须接地，与用电器的金属外壳相连的是①号插孔。
故答案为：甲；③；有；①。
(1)测电笔的正确使用方法，手一定要接触笔尾金属体，不能接触笔尖金属体；笔尖接触被检测导线时，若氖管发光，则接触的是火线；氖管不发光，则接触的是零线；
(2)三孔插座中，左孔接零线，右孔接火线、上端的孔接地线；
(3)用电器的金属外壳必须接地。
本题考查家庭用电常识，要掌握家用电器间的连接方式、三孔插座各孔的接线情况、测电笔的正确使用方法，属于基础题。
14.【答案】大 2×106 1×105
【解析】解：(1)根据p=ρgh知，液体的密度一定，液体压强随深度的增加而增大，所以在下潜的过程中，他受到水的压强变大；
(2)当他潜入水下200m时，受到海水的压强：p=ρgh=1.0×103kg/m3×10N/kg×200m=2×106Pa；
(3)根据p=FS可得，5cm2的潜水服上受到水的压力为：F=pS=2×106Pa×5×10−2m2=1×105N。
故答案为：(1)大；(2)2×106；(3)1×105。
(1)根据p=ρgh知，液体压强决定于液体的密度和深度；
(2)已知他潜入水下的深度和密度，利用p=ρgh计算受到海水的压强大小；
(3)利用p=FS计算出潜水服上受到水的压力大小。
此题考查了压强公式和液体压强公式的应用，是一道联系科技前沿技术的应用题，难度不大。
15.【答案】得到 负 自下而上
【解析】解：若人体带有负电，是因为人体与其他物体摩擦时得到电子；
当用手接触装置的金属球时，负电荷经装置流向大地；
电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以电流的方向是自下而上。
故答案为：得到；负；自下而上。
(1)当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
(2)人体带有负电，当用手接触装置的金属球时，负电荷经装置流向大地；
(3)电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
本题主要考查了对摩擦起电的实质、电流方向的了解，属于基础题目。
16.【答案】大于 3.99×104 1.9
【解析】解：(1)水放出的热量有一部分被容器吸收，所以水放出的热量大于食物吸收的热量；
(2)将水烧开吸收的热量：Q吸=c水m(t−t0)=4.2×103J/(kg⋅℃)×0.1kg×(100℃−5℃)=3.99×104J；
(3)由题可知酒精完全燃烧放出的热量：Q放=Q吸=3.99×104J，
由Q放=qm′可知需要完全燃烧酒精的质量：m′=Q放q=3.99×104J2.1×107J/kg=0.0019kg=1.9g。
故答案为：大于；3.99×104；1.9。
(1)根据热损失来回答即可；
(2)已知水的质量、比热容、初温和末温，根据Q吸=c水m(t−t0)可求出水吸收的热量；
(3)根据题意可知酒精完全燃烧放出的热量，已知酒精的热值，根据Q放=qm′可求出需要完全燃烧酒精的质量。
本题考查了热值和比热容的相关计算的掌握，属于基本知识，难度不大。
17.【答案】解：首先找到物体的重心O，然后过O沿重力的方向即竖直向下的方向画一条线段并标出箭头，如图所示：
【解析】在画重力示意图时，一定要注意重力的作用点重心及重力的方向是竖直向下的。此物体的重心在O点。
本题考查了重力的示意图的作法，不管物体怎样，重力的方向总是竖直向下的。
18.【答案】解：由图可知，在磁体外部，磁感线回到电磁铁的右端，所以电磁铁的右端为S极，左端为N极，根据磁极间的相互作用规律可知，小磁针的左端为N极；根据安培定则可知，电源的左端为正极，右端为负极，如图所示：
【解析】根据磁感线的方向判定电磁铁的极性；根据磁极间的相互作用规律分析出小磁针的极性；根据安培定则判定电源的正负极。
本题考查了学生对磁感线、磁体间的相互作用规律、安培定则的理解和应用，是一道基础题。
19.【答案】等于 3.00a99
【解析】解：(1)如图1所示，物体静止时，挂钩对A的拉力等于A受到的重力；
(2)如图2所示，图中刻度尺的分度值为1mm，物体起始端对应的刻度为0.00cm，末端对应的刻度为3.00cm，则物体的长度为：3.00cm。
(3)沸腾时气泡上升过程中体积不断增大，如图3所示，小京在做“观察水的沸腾”实验时，观察到水沸腾时的现象应该是a；根据液体沸腾特点：不断吸收热量，温度保持不变，从温度-时间图像可以知，水的沸点是99℃。
故答案为：(1)等于；(2)3.00；(3)a；99。
(1)物体静止时，受力平衡，拉力和重力的大小是相等的；
(2)使用刻度尺时要明确其分度值，起始端从0刻度线开始，读出末端刻度值，就是物体的长度；注意刻度尺要估读到分度值的下一位；
(3)沸腾时和沸腾前的现象：沸腾时气泡上升过程中体积不断增大，沸腾前气泡在上升过程中体积减小；根据液体沸腾特点：不断吸收热量，温度保持不变，保持不变的温度是沸点。
本题考查了弹簧测力计和刻度尺使用、沸腾时和沸腾前的现象和液体沸腾特点等，是一道基础题。
20.【答案】=反射角等于入射角 同一平面内 可逆
【解析】解：(1)由图1可以看出，AO和OB关于ON对称，所以∠AON=∠NOB；
(2)分析表格数据可知，在反射现象中，反射角等于入射角；
(3)将塑料板的右半部分沿ON向前、后折动时，纸板左右两侧不在同一平面内，故在塑料板上看不到反射光，说明发生光的反射时，反射光线与入射光线和法线在同一平面内；
(4)在反射现象中，光路是可逆的，故用激光笔逆着某次反射的反射光(沿BO方向)照射时，反射光会逆着入射光(沿OA)方向射出。
故答案为：(1)=；(2)反射角等于入射角；(3)同一平面内；(4)可逆。
(1)由图可得出结论；
(2)分析实验中表格数据可知发生反射时反射角与入射角关系；
(3)将塑料板的右半部分沿ON向前、后折动，在塑料板上看不到反射光，此时纸板左右两侧已不在同一平面内；
(4)让光逆着反射光的方向射向镜面，它被反射后会逆着原来的入射光的方向射出，这表明，光反射时，光路是可逆的。
本题主要考查了光的反射定律和平面镜成像特点的内容应用，通过图示判断出实验的目的和实验器材的用途，是解答此类题目的关键所在。
21.【答案】左 24 8 3 和田玉 偏小 mgmg−F⋅ρ
【解析】解：(1)使用天平时，将天平放在水平工作台上，把游码移到标尺左端的零刻线处；若指针偏右，所以平衡螺母向左调节，使指针指在分度盘中央刻线处，则横梁平衡；
(2)图乙中标尺的分度值为0.2g，游码对应的刻度值为4g，吊坠的质量是：m′=20g+4g=24g；
(3)如图丙，量筒的分度值为2mL，原来水的体积为30mL，吊坠和水的总体积为38mL，则吊坠的体积：
V=V总−V水=38mL−30mL=8mL=8cm3；
吊坠的密度是：ρ吊坠=m′V=24g8cm3=3g/cm3；
(4)吊坠的密度是3g/cm3，根据表格中的数据可知，吊坠可能是由和田玉制成的；
根据题意当吊坠放入量筒中的水时，吊坠中间的孔可能会有部分气泡，挂绳(浸在水中的部分)也有一定的体积，使测量的总体积V偏大，测得吊坠的体积偏大，由密度公式ρ=mV可知测得吊坠的密度将偏小；
(5)吊坠的重力G=mg，
吊坠浸没在水中受到的浮力：F浮水=G−F=mg−F，
吊坠排开水的体积：V排水=F浮水ρg=mg−Fρg，
吊坠浸没在水中，吊坠的体积为：V′=V排水=mg−Fρg，
则吊坠的密度：ρ′=mV′=mmg−Fρg=mgmg−F⋅ρ。
故答案为：(1)左；(2)24；(3)8；3；(4)和田玉；偏小；(5)mgmg−F⋅ρ。
(1)使用天平测量物体质量之前要进行调平，将天平放在水平台上，将游码移至标尺左端的零刻度线处，平衡螺母相对于指针的调节规律是“左偏右调，右偏左调”，直到指针指在分度盘中央刻线处，说明横梁平衡；
(2)认清天平标尺的分度值，吊坠的质量等于砝码的质量加游码对应的刻度值；
(3)认清量筒的分度值，吊坠的体积等于吊坠浸没水前后水面对应刻度值的差；
知道吊坠的质量和体积，根据密度公式ρ=mV求出吊坠的密度；
(4)根据表格中的数据得出吊坠的类型；吊坠放入水中时，根据测得水和吊坠的总体积变化，由密度公式判断测得吊坠的密度变化；
(5)已知物体的质量，求出物体的重力；
物体浸没在水中，利用阿基米德原理求出物体的体积，知道物体的质量和体积，根据密度公式求出物体的密度。
本题用天平和量筒测量物体的密度，考查天平的调节和使用、利用排水法测体积、密度的计算及误差的分析等。
22.【答案】A 灯泡断路 0.3远 3、4 内 移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确
【解析】解：(3)①首先按照图1连接好实物，并使滑片P位于阻值最大处的A端；闭合开关后，电流表没有示数，电路可能断路，发现电压表有示数，则电压表与电源连通，电路故障可能是灯泡断路；
②然后按照图2连接好实物，闭合开关，移动滑片，当恰好看见纸张上的字时，打开房间的灯，记录下电压表和电流表的示数、测量出纸张距离灯的距离，记录在下面的表格。
(4)①第2次实验中，小灯泡的电功率是：
P=UI=1.5V×0.2A=0.3W；
②分析1、4(或3、6)次实验可得，在电功率相同的情况下，LED灯看清字的距离远，发光效率高；
③分析3、4两次实验可得，在看清字的距离相同的情况下，LED灯功率低，发光效率高。
(5)实验分析和评估：
①实验中，小明用手摸白炽灯、LED灯的外壳，发现白炽灯的外壳比较热，这说明白炽灯效率低的原因是把电能转化为了内能。
②分析影响实验结果的一条因素：移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确。
故答案为：
(3)①A；灯泡断路；(4)①0.3；②远；③3、4；(5)①内；②移动滑片，当恰好看见纸张上的字，凭肉眼判断不够准确。
(3)①闭合开关前，为保护电路，滑片P位于阻值最大处；若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(4)①根据P=UI得出第2次实验中小灯泡的电功率；
②分析1、4(或3、6)次实验回答；
③根据相同量和不同量分析回答；
(5)实验分析和评估：
①白炽灯是根据电流的热效应工作的；
②根据探究方案分析。
本题探究LED灯和白炽灯的发光效率，考查电路连接注意事项、功率计算、数据分析和能的转化。
23.【答案】作用点 热
【解析】解：(1)在打开水龙头的旋钮时，发现拨动不同的位置，用力大小不一样，说明力的作用效果与力的作用点有关。该水龙头属于电热器，利用了电流的热效应。(2)当开关S3位于2位置时，R1与R2并联，电路中的总电阻最小，总功率最大，流出的为热水，
因并联电路中各支路两端的电压相等，
所以，电路的发热功率：
P=P1+P2=U2R1+U2R2=(220V)248.4Ω+(220V)248.4Ω=2000W；(3)当S3置于3位置时，三个电阻全部接入电路且是并联，根据并联不相互影响，R1与R2的电功率不变，则R3的电功率P3=P−P2=4000W−2000W=2000W，根据P=UI=U2R知出R3的电阻：R3=U2P3=(220V)22000W=24.2Ω。答：(1)作用点；热；
(2)S3位于2位置时，水龙头的加热功率为2000W；
(3)若水龙头的最大加热功率为4000W，则R3的电阻为24.2Ω。
(1)力的作用效果与三要素有关，电热器利用电流的热效应工作的；(2)根据电路中的连接方式，根据并联电路的电压特点和P=UI=U2R求出电路的发热功率；(3)根据并联不相互影响，得出R3的电功率，根据P=UI=U2R求出R3的电阻。
本题考查了力的三要素、电路的热效应、电功率公式和并联电路的特点，认清电路的连接方式是关键。
24.【答案】力
【解析】解：(1)如图1所示，受损汽车驶向道路救援车的车厢时，用到了简单机械——斜面，它的特点是可以省力；
(2)①力做的功为：
W=F牵引s=5000N×5m=2.5×104J；
②有用功：
W有′=G2h=m2gh=1×103kg×10N/kg×2m=2×104J；
克服摩擦力做的功为：
W额外=2.5×104J−2×104J=5×103J；
受损车辆与斜面间的摩擦力为：
f=W额外s=5×103J5m=103N；
(3)受损车辆驶入道路救援车上后，对地面的压力为：
F=G′=(m1+m2)g=(5000kg+1000kg)×10N/kg=6×104N；
收起救援装置后，道路救援车对地面的压强为：
p=FS=6×104N0.2m2=3×105Pa；
(4)如图2所示，在用滑轮组提升受损车辆时，绳子的拉力F为6500N，绳子的有效段数为2，则滑轮组的机械效率为：
η=W有W总=G2sF′×2s=m2g2F′=1000kg×10N/kg2×6500N≈76.9%。
故答案为：(1)力；
(2)①牵引力做的功为2.5×104J；
②受损车辆与斜面间的摩擦力为103N；
(3)受损车辆驶入道路救援车上后，收起救援装置后，道路救援车对地面的压强为3×105Pa；
(4)在用滑轮组提升受损车辆时，绳子的拉力F为6500N，则滑轮组的机械效率为76.9%。
(1)使用斜面不能省功，但可以省力；
(2)①由已知条件，根据W=Fs求出牵引力做的总功；
②根据W=Gh=mgh得出有用功；从而得出克服摩擦力做的功；
相关试卷
2021-2022学年陕西省商洛市商南县九年级（上）期中物理试卷： 这是一份2021-2022学年陕西省商洛市商南县九年级（上）期中物理试卷，共13页。试卷主要包含了选择题，填空题，实验题，综合题等内容，欢迎下载使用。
2021-2022学年陕西省商洛市商南县九年级（上）期末物理试卷： 这是一份2021-2022学年陕西省商洛市商南县九年级（上）期末物理试卷，共12页。试卷主要包含了选择题，填空题，实验题，综合题等内容，欢迎下载使用。
2023年陕西省商洛市商南县湘河中学中考物理三模试卷： 这是一份2023年陕西省商洛市商南县湘河中学中考物理三模试卷，共21页。
