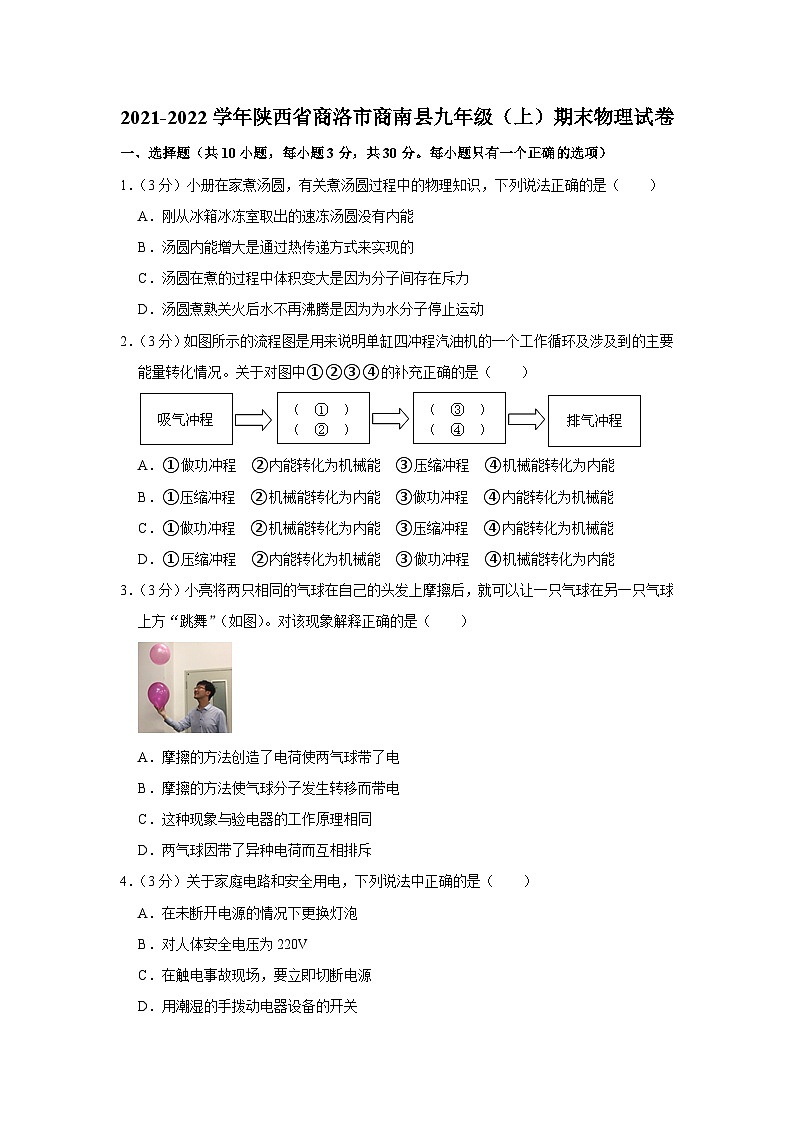

2021-2022学年陕西省商洛市商南县九年级（上）期末物理试卷
展开
这是一份2021-2022学年陕西省商洛市商南县九年级（上）期末物理试卷，共12页。试卷主要包含了选择题，填空题，实验题，综合题等内容，欢迎下载使用。
1．（3分）小册在家煮汤圆，有关煮汤圆过程中的物理知识，下列说法正确的是（ ）
A．刚从冰箱冰冻室取出的速冻汤圆没有内能
B．汤圆内能增大是通过热传递方式来实现的
C．汤圆在煮的过程中体积变大是因为分子间存在斥力
D．汤圆煮熟关火后水不再沸腾是因为为水分子停止运动
2．（3分）如图所示的流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况。关于对图中①②③④的补充正确的是（ ）
A．①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能
B．①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能
C．①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能
D．①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能
3．（3分）小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
4．（3分）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．对人体安全电压为220V
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关

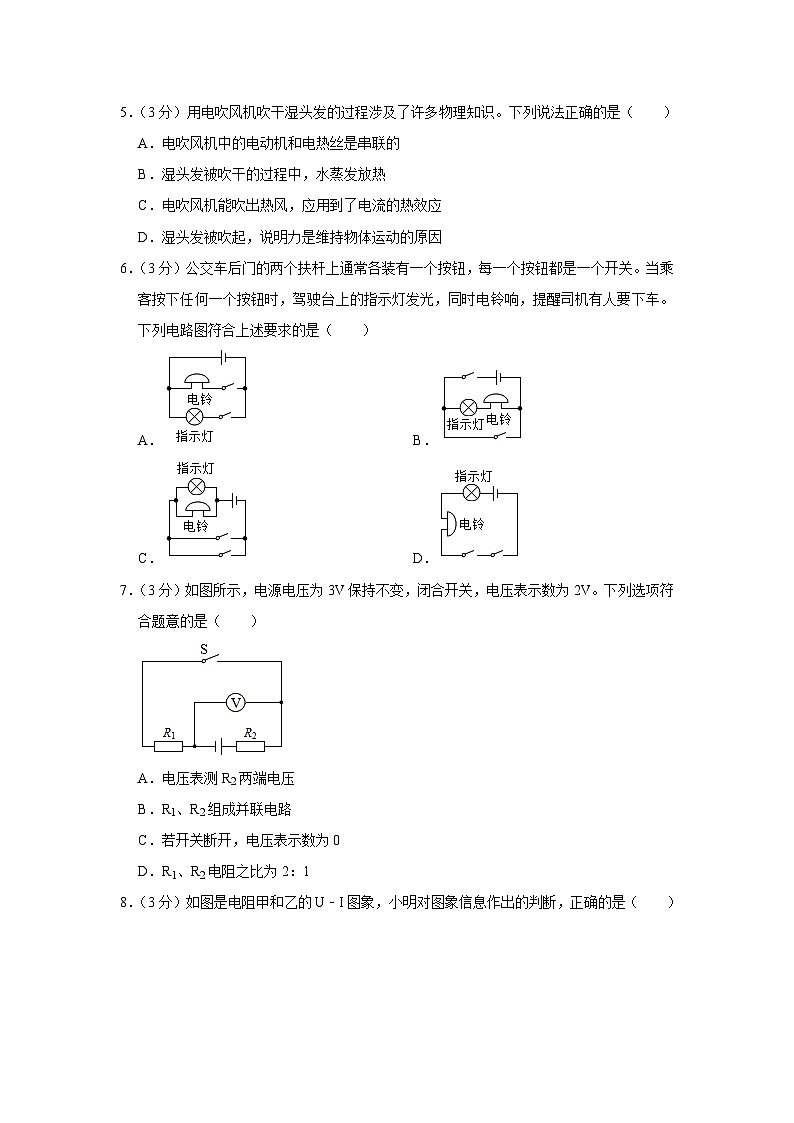

5．（3分）用电吹风机吹干湿头发的过程涉及了许多物理知识。下列说法正确的是（ ）
A．电吹风机中的电动机和电热丝是串联的
B．湿头发被吹干的过程中，水蒸发放热
C．电吹风机能吹出热风，应用到了电流的热效应
D．湿头发被吹起，说明力是维持物体运动的原因
6．（3分）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下列电路图符合上述要求的是（ ）
A．B．
C．D．
7．（3分）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。下列选项符合题意的是（ ）
A．电压表测R2两端电压
B．R1、R2组成并联电路
C．若开关断开，电压表示数为0
D．R1、R2电阻之比为2：1

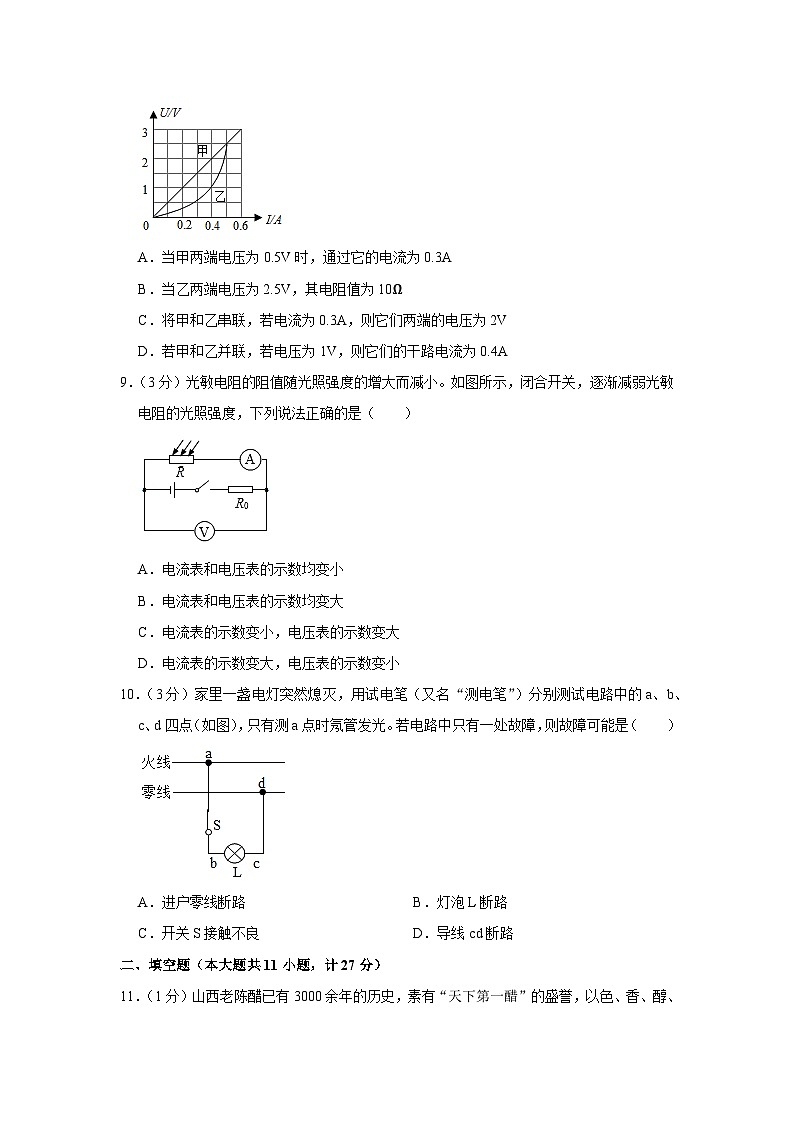

8．（3分）如图是电阻甲和乙的U﹣I图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
9．（3分）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（ ）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
10．（3分）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路B．灯泡L断路
C．开关S接触不良D．导线cd断路
二、填空题（本大题共11小题，计27分）
11．（1分）山西老陈醋已有3000余年的历史，素有“天下第一醋”的盛誉，以色、香、醇、浓、酸五大特征著称于世。小明周末参观醋厂，远远就闻到了浓郁的醋香，这种现象说明 。
12．（3分）太阳能热水器是通过 方式使水的内能增加。小红家的太阳能热水器内装有60kg的水，某天阳光照射5小时后，热水器内水温从20℃升高到70℃，则水吸收的太阳能为 J，这些水若改用天然气加热升高同样的温度，天然气完全燃烧放出的热量70%被水吸收，则需要消耗 m3的天然气【c水＝4.2×103J/（kg•℃），q＝4×107J/m3】
13．（3分）如图的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察 ，可以比较出合金线电阻的大小，这种研究方法叫 （填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体 的关系。
14．（2分）某品牌手机充电宝，上面标有电压为5V，容量为1000mA•h，它充满电后可以储存的电能是 J，在充电过程中，将电能转化为 能储存。
15．（3分）将标有“6V 9W”阻值不变的小灯泡L与阻值为6Ω的定值R0接入如图所示的电路。闭合开关S，电压表的示数为6V，则电流表的示数为 A，电源电压为 V，工作3min定值电阻R0产生的热量为 J。
16．（4分）如图所示，将一段灯丝R与小灯泡L串联接入电路，电源电压恒为6V，小灯泡L上标有“4.8Vㅤ0.3A”的字样。
（1）闭合开关S，电压表、电流表示数分别为2.4V、0.2A，此时小灯泡L的电阻为 Ω，实际功率为 W。
（2）用酒精灯加热灯丝R，小灯泡L逐渐变暗，说明灯丝R的阻值随温度的升高而 ，电路的总功率 。（选填“增大”“减小”或“不变”）
17．（2分）从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.1Ω。则小风扇正常工作1min消耗的电能为 J，电动机线圈1min产生的热量为 J。
18．（3分）如图甲所示是一种能自动测定油箱内油量的装置原理图。电源电压恒为24V，定值电阻R0＝10Ω，A为油量表（由电流表改装而成），Rx为压敏电阻，其阻值与所受压力的对应关系如图乙所示。当油箱中油量逐渐减少时，Rx的阻值逐渐 。若当油箱中装满油时，电路中的电流是0.6A，则此时Rx上受到的压力是 N。当油箱中油量为零时，电路中的电流是 A。
19．（2分）如图所示为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。你认为电压表应该接在图中的 两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将 （填“增大”或“减小”）
20．（2分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图（导线不得交叉）。
21．（2分）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
三、实验题（本大题共4小题，计27分）
22．（5分）某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如图所示的装置。
（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是
A．采用完全相同的加热方式
B．酒精灯里所加酒精量相同
C．取相同质量的水和另一种液体
D．盛放水和另一种液体的容器相同
（2）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是 ，这表明实验时的大气压强 （选填“大于”、“小于”或“等于”）一个标准大气压。
（3）而另一种液体相应时刻并没有沸腾，但是温度计的示数比水温要高的多。请你就此现象进行分析，本实验的初步结论为：不同物质的吸热能力 （选填“相同”或“不同”）。你认为是 的比热容更大些。
23．（8分）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
②改正电路后，闭合开关，发现电流表示数增大时电压表示数减小，其原因可能是 。
③故障排除后，正确操作实验器材，移动滑动变阻器滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝ Ω。
（2）图丙是能巧测R2阻值的实验电路。图中R为电阻箱，R0为定值电阻（阻值未知）。要求仅利用电阻箱读数表达R2的阻值，请在空白处填上适当内容。
①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下 ；
②将开关接b，调节 ，保持 不变，记下 ；
③则R2＝ 。
24．（7分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池两节，电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（20Ωㅤ2A）、定值电阻（5Ω）、开关各一只，根据图甲所示电路图进行实验。
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物电路图连接完整。
（2）连接电路前，发现电流表指针如图丙所示，则接下来应 ，该实验中，滑动变阻器除保护电路外，还起到 的作用。
（3）连接好电路，闭合开关，发现电流表、电压表示数较小，移动滑片，两表示数大小保持不变，则电路中存在的故障可能是 。
（4）排除故障后，进行实验记录的多组数据如表所示。分析数据可得出结论： 。
（5）该实验中， （选填“能”或“不能”）使用小灯泡代替定值电阻进行探究，原因是 。
25．（7分）小华要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干。
（1）小华所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）排除故障后，移动滑片，使滑动变阻器接入电路的阻值最大，闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器最大阻值为 Ω。
（3）连接好实验电路，检查连接无误后，闭合开关，却发现灯泡不发光，电流表无示数，电压表有示数，若电路中只有一处故障，则故障可能是 。
（4）在发现电路有故障时，首要的规范操作应是： 。
（5）故障排除后，移动滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的额定功率为 W。
（6）利用上述电路，用定值电阻替换小灯泡，测量该定值电阻的阻值，设计一个记录数据的表格。
四、综合题（本大题共2小题，计16分）
26．（8分）小艳家电能表表盘如图甲所示，表格中列出了他家主要用电器电视机、电水壶（如图乙、丙所示）的相关参数，请根据图表信息解答下列问题：
（1）小艳家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗多少焦耳的电能？
（2）电水壶正常工作时，若有16%的能量损失掉，则将1kg的水从20℃加热到100℃需要多长时间？【水的比热容c水＝4.2×103J/（kg•℃）】
（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在100s内转了27转，那么这时电水壶的实际功率是多少？
27．（8分）小军家里有一款高、低温两挡电烤炉，他查看使用说明书，收集到如下的一些信息：额定电压220V，低温挡电功率880W，高温挡电功率1980W，电路原理图如图所示，R1、R2为电热丝，S2为温控开关。
（1）求温控开关S2断开后，电烤炉工作15min消耗的电能；
（2）求电热丝R2的阻值；
（3）若电阻丝R2烧断，请通过计算说明能否用两根“220V 550W”的电热丝代替R2，让电烤炉
恢复正常工作。
2021-2022学年陕西省商洛市商南县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题3分，共30分。每小题只有一个正确的选项）
1．【答案】B
2．【答案】B
3．【答案】C
4．【答案】C
5．【答案】C
6．【答案】C
7．【答案】D
8．【答案】C
9．【答案】C
10．【答案】C
二、填空题（本大题共11小题，计27分）
11．【答案】分子在不停地做无规则运动。
12．【答案】见试题解答内容
13．【答案】见试题解答内容
14．【答案】1.8×104；化学。
15．【答案】1；10；1080。
16．【答案】（1）12；0.48；（2）增大；减小。
17．【答案】见试题解答内容
18．【答案】变大；2.5；0.11。
19．【答案】见试题解答内容
20．【答案】见试题解答内容
21．【答案】见解答图
三、实验题（本大题共4小题，计27分）
22．【答案】见试题解答内容
23．【答案】（1）①见上图；②电压表并联在滑动变阻器两端；③4；（2）①电流表的示数I和电阻箱的阻值RA；②电阻箱；滑动变阻器滑片P的位置和电流表示数I；电阻箱R的阻值RB；③RA﹣RB
24．【答案】（1）；（2）连接小量程；控制定值两端的电压；（3）滑动变阻器都接下面两个接线柱；（4）当电阻一定时，通导体中的电流与电压成正比；（5）不能；灯泡的电阻会受到温度的影响。
25．【答案】（1）见解答；（2）10；（3）灯泡断路；（4）断开开关；（5）0.26；0.65；（6）如上表所示。
四、综合题（本大题共2小题，计16分）
26．【答案】（1）这次待机电视机消耗了0.005kW•h的电能；
（2）将1kg的水从20℃加热到100℃需要400s的时间；
（3）这时电水壶的实际功率是810W。
27．【答案】见试题解答内容
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2024/3/6 14:48:43；用户：19873070770；邮箱：19873070770；学号：52977619
菁优网APP 菁优网公众号 菁优网小程序实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流Ⅰ/A
0.1
0.2
0.3
0.4
0.5
0.6
用电器
电视机
电水壶
额定电压
220V
220V
额定功率
150W
1000W
