绝密★启用前
人教版物理八年级上册上学期期末教学质量检测
物理试卷
考试时间：90分钟；试卷总分：100分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上

第I卷（选择题，共35分）

一、单选题（本大题共16个小题，共35分。1—13为单选题，每题2分;14—16小题为多选题，每小题有两个或两个以上选项符合题意，全选对的得3分，选对但不全得2分，有错选或不选的不得分）
1．下列估测最接近实际的是
A．乒乓球的直径是40 mm
B．乒乓球的质量是50g
C．正常的洗澡水的温度约为85℃
D．我国短跑名将苏炳添的百米赛跑的成绩约为8.6s
2．如图是相向而行的甲、乙两物体的图象，下列说法正确的是（ ）

A．相遇时两物体通过的路程均为100m
B．甲、乙是同时出发的
C．甲的运动速度为10m/s
D．0-30s内甲做匀速直线运动，0-l0s内乙做匀速直线运动
3．下列对古诗文中涉及的热现象解释正确的是（ ）
A．“青青园中葵，朝露待日晞”-----露的形成是汽化吸热
B．“月落乌啼霜满天，江枫渔火对愁眠”-----霜的形成是凝固放热
C．“雾凇沆砀，天与云与山与水，上下一白”----雾淞的形成是凝华放热
D．“春蚕到死丝方尽，蜡炬成灰泪始干”----“蜡炬成灰泪始干”是晶体的熔化

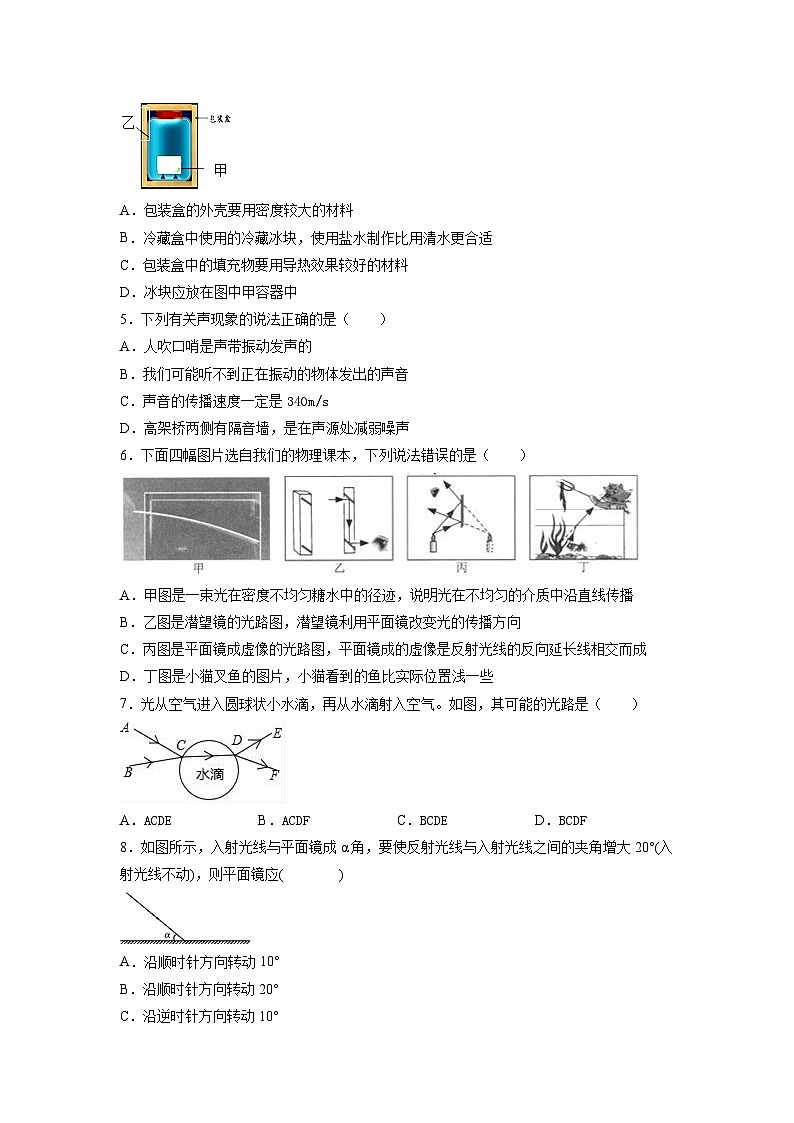

4．为救治病人，急需将一种药品送到偏远乡村，药品要求在0℃以下存放，医疗队临时制作了一个简易冷藏箱（如图）．下列关于冷藏箱的说法正确的是

A．包装盒的外壳要用密度较大的材料
B．冷藏盒中使用的冷藏冰块，使用盐水制作比用清水更合适
C．包装盒中的填充物要用导热效果较好的材料
D．冰块应放在图中甲容器中
5．下列有关声现象的说法正确的是（　　）
A．人吹口哨是声带振动发声的
B．我们可能听不到正在振动的物体发出的声音
C．声音的传播速度一定是340m/s
D．高架桥两侧有隔音墙，是在声源处减弱噪声
6．下面四幅图片选自我们的物理课本，下列说法错误的是（　　）

A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播
B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向
C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成
D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些
7．光从空气进入圆球状小水滴，再从水滴射入空气。如图，其可能的光路是（　　）

A．ACDE B．ACDF C．BCDE D．BCDF
8．如图所示，入射光线与平面镜成α角，要使反射光线与入射光线之间的夹角增大20°(入射光线不动)，则平面镜应( )

A．沿顺时针方向转动10°
B．沿顺时针方向转动20°
C．沿逆时针方向转动10°
D．沿逆时针方向转动20°
9．一只空瓶装满水时的总质量是520g，装满酒精时的总质量是450g,则该空瓶的容积是 (已知水=1 g/cm3，酒精=0.8 g/cm3)
A．400m3 B．350 cm3 C．250cm3 D．200cm3
10．现代生活，智能手机给人们带来了许多便利。但长时间盯着手机屏幕。容易导致视力下降。图中关于近视眼的成因及其娇正的原理图正确的是 （ ）

A．甲乙 B．甲丁 C．丙乙 D．丙丁
11．俗话说“被水蒸气烫伤比被相同温度的开水烫伤得更严重”，这是因为：
A．水蒸气蒸腾时有冲击力
B．的水蒸气比的开水温度高
C．水蒸气会汽化，汽化过程中会吸收大量的热
D．水蒸气会液化，液化过程中会放出大量的热
12．2019年1月9日上午，《2018年微信年度数据报告》发布，数据显示每个月有超过10亿用户保持活跃，其中微信支付是大家常用的功能，当我们用手机摄像头扫描收款码就可以实现网上轻松付款，如图当扫描收款码时，下列说法正确的是（　　）

A．二维码应放置在摄像头的一倍焦距和二倍焦距之间
B．要使屏幕上收款码的像变大，可以将透镜靠近收款码
C．收款码上面发生的是镜面反射交付
D．二维码通过摄像头成正立、等大的实像
13．如图所示，由不同物质制成的甲、乙两种实心球体积之为4：3，此时天平平衡，则制成甲、乙两种球的物质密度比为（ ）

A．2：3 B．1：6 C．3：2 D．8：3
14．在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。下列说法正确的是（ ）

A．此时成倒立、放大的实像，与投影仪原理相同
B．此凸透镜的焦距范围10cm＜f＜20cm
C．透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像
D．若在透镜和蜡烛之间放近视镜片，应将光屏适当右移，可再次出现清晰的像
15．小希对下列光学成像实例进行了分析，判断正确的是（ ）
实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像。
A．反射成像的有②③⑤ B．折射成像的有③④⑤
C．属于实像的是①④⑤ D．属于虚像的是②③④
16．如图是四种不同乐器发出的声音通过示波器形成的波形图，下列说法正确的是（ ）

A．甲、乙的音色不同 B．丁的响度最小
C．甲、丁的音调相同 D．丙的音调最高


第II卷（非选择题，共65分）
二、填空题（每空1分，共17分）
17．根据下列四幅图，在空格处填入恰当的内容。

(1)甲图： 用刻度尺测量圆木的直径，则圆木的直径为_____。
(2)乙图：图中秒表的示数为_____。
(3)丙图：手影的形成是因为_____。
(4)丁图：在碗中倒入适量水，放入同样盛有水的锅里加热，当锅里的水沸腾后，碗中的水_____（选填“同时沸腾”“稍后沸腾”或“不会沸腾”）。
18．一列高铁列车车长200m，以324km/h的速度匀速通过5740m的高架桥需要_______s，当高铁通过高架桥时，列车上的旅客发现桥上的路灯向后“跑”，这是以_______________为参照物的。
19．如图，小明将碎冰块放入易拉罐中并加入适量的盐，用筷子搅拌大约半分钟后，可以测得冰水混合物的温度低于0℃，并且易拉罐的下部和底部会出现白霜．白霜的形成是_____现象．由此想到寒冬玻璃上的“窗花”出现在_____（选填“室内”或者“室外”）

20．甲、乙、丙三位同学在用量筒测量液体体积时，读数情况如图A所示，其中__________同学读数方法正确，量筒中液体体积为__________ mL。丙同学称量物体质量如图B所示，明显的操作错误是：____（写出一条即可）。

21．有一光电控制液面高度的仪器，是通过光束在液面上的反射光打到光电屏(将光信号转化为电信号进行处理)上来显示液面高度.如图所示，与液面夹角为45°的光束经液面反射后在光屏上形成光点S1，一段时间后光点由S1移到S2时，且S1 S2的距离为4 cm，则该液面_____ (选填“上升”、或“下降”)的高度为_____cm.

22．小红站在学校大厅衣冠镜前2m的地方，她发现衣领处有一点污渍，便向镜子走近1.5m，这时镜中的像离小红_____m；由于大厅内光线较暗，为了帮助小红看清衣领上的污渍，小明应将光源照向_____（选填“衣领”或“平面镜”）。
23．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了_____所成的像，太阳实际在图中_____（选填“甲”或“乙”）的位置．


三、作图题（共9分，24题3分，25题6分）
24．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．

25．作图题：
（1）如图所示，请画出下面光线经过凹透镜的光路图。

（2）平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图所示，水面上C点的人眼恰好看到它们在水中的像重合，A点代表小鸟，B点代表小鱼，请画出小鸟在水中像的位置以及人眼看到小鱼的光路图。（保留作图痕迹）

（3）如图所示，AB、CD是同一光源发出的经平面镜反射后的两条光线，请作出光源S和它的像。


四、实验题（共23分。26题9分，27题7分，28题7分）
26．根据如图实验回答下列问题：
（1）如图甲，将系在细线上的乒乓球轻触正在发声的音叉，观察到乒乓球被弹开，此现象说明_______，乒乓球在实验中起的作用是_____________；用不同力度敲击音叉同一部位，这套装置还可以探究：_____。
（2）如图乙是“探究平面镜成像特点”的装置图，用玻璃板代替平面镜目的便于确定_____的位置：蜡烛远离玻璃板的过程中，蜡烛的像将_____（选填“变大”、“变小”或“不变”）。把光屏放在玻璃后蜡烛成像的位置，像_____（选填“会”或“不会”）呈在光屏上。
（3）如图丙，在测量小车运动的平均速度，图中AB段的距离SAB＝_____cm，测得时问tAB＝1.6s。则AB段的平均速度VAB＝_____cm/s，VBC_____VAB（选填“＞”“＜”或“＝”）。

27．在探究“凸透镜成像规律”实验中如图所示：

（1）由图甲可知，该凸透镜的焦距是__________ cm；
（2）移动蜡烛和光屏，当处于图乙位置时，光屏上恰好能得到清晰的像，我们生活中的__________就是根据这一原理制成的；
（3）如图丙所示，蜡烛位置不变，移动透镜至45cm刻度线处，则人眼在_________ （选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丁中的_________ （选填“1”、“2”、“3”或“4”）；
（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图戊所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_________ （选填“靠近”或“远离”）凸透镜；
（5）实验一段时间后蜡烛燃烧变短，为使烛焰的像仍成在光屏中央，在不改变蜡烛与光屏位置的情况下，应将_______。小莉觉得这样比较麻烦，请你帮她想出一个改进的方法____________。
28．小明在实验室里面测量某合金块的密度如图所示。

金属
镁
铝
锌
锰
密度（g/cm3）
1.74
2.70
7.15
7.47

（1）将天平放在水平实验台上并将游码归零后，小明发现托盘天平的指针如图甲所示，此时他应该将平衡螺母向_________ （填“左”或“右”）调节，使天平横梁平衡；
（2）天平平衡时，所用的砝码和游码位置如图乙所示，则该合金块的质量是_____g；
（3）小明用细线拴住合金块并将它浸没在盛水的量筒中，量筒的示数分别如图丙和丁所示，则该合金块的密度为______g/cm3；
（4）小明通过查阅密度表得知如下几种金属的密度（如表三），则该合金块可能是________；
A．铝镁合金 B．铝锰合金 C．锌铝合金
（5）在实验时，如果合金块没有完全浸没，则他测得的密度值会______（选填“偏大”、“偏小”或“不变”）；
（6）实验中，小华同学不小心把量筒打碎了，但实验室里已没有量筒了，老师就给她增加了一个溢水杯。她设计了如下的实验步骤，请你帮她补充完整：
A．用调节好的天平测量出石块的质量；
B．用调节好的天平测量出烧杯的质量；
C．溢水杯装满水，将石块轻轻浸没在水中，并用烧杯接住溢出的水；
D．________
石块的密度表达式是：=__________。
五、计算题（共16分，29小题7分，30题9分。要有必要的文字说明及公式、单位，仅写出结果不给分）

29．据新闻报道，石家庄市将按照﹣“1公里步行、3公里骑自车行，5公里公交；长距离轨道为主”，的一体化公共交通目标。启动BRT快速公交项目，其中快速公交BRT1号线，全程沿槐安路、天山大街布设，总长27km。如图为一辆样车，走完全程平均速度为20km/h。
（1）样车走完1号线要用多长时间？
（2）样车在某一路段先以54km/h的速度运行50s，停车14s，再以60km/h的速度运行36s，则样车本路段行驶的平均速度为多少？

30．一只乌鸦口渴了，它发现一个容积为600mL的瓶子里有水，可瓶子里只有300mL的水，乌鸦喝不到水．聪明的乌鸦就把小石块衔来放在瓶子内，直到瓶子填满．之后，乌鸦喝去了三分之一的水（如图）．已知最初瓶子和水的质量为500g，喝饱后瓶子及剩余水和石块的全部质量为1080g；若乌鸦放入瓶子的小石块有两种，密度分别为（ρ1＝2.0×103kg/m3；ρ2＝2.8×103kg/m3； ρ水＝1.0×103kg/m3）
求：（1）瓶子的质量是多少？
（2）瓶子内石块的总质量是多少？
（3）瓶子内两种石块的体积分别是多少？

参考答案
1．A
【解析】
【详解】
A．比赛用的标准乒乓球的直径约为4cm=40mm，故A正确；
B．一枚一元硬币的质量约6g，一个乒乓球的质量约为硬币质量的一半，在3g左右，故B错误；
C．洗澡水的温度比人体的温度稍高一些，大约是40℃左右，故C错误；
D．我国短跑名将苏炳添的百米赛跑的成绩约为10s左右，故D错误．
故选A．
2．C
【解析】
【分析】
【详解】
A．由题中的图象可知，相遇时（即两图线相交），甲通过的路程为：
；
乙通过的路程为100m；故A项错误；
B．由题中的图象可知，在0-10s内，乙处于静止状态；在10s后乙物体才做匀速直线运动，所以乙比甲要晚10s出发；故B项错误；
C．由图像可知，甲在40s内运动的路程是400m，所以甲的运动速度为：
；
故C项正确；
D．由题中的图象可知，在0-10s内，甲做匀速直线运动，而乙处于静止状态；10s-30s，甲乙均做匀速直线运动；故D项错误。
故选C。
3．C
【解析】
【分析】
【详解】
A．露是空气中的水蒸气遇冷液化形成的小水滴；故A项错误；
B．霜是空气中的水蒸气凝华成的小冰晶，是凝华现象；故B项错误；
C．雾凇是空气中的水蒸气遇冷放热而凝华为固体的冰晶，附着植被表面；故C项正确；
D．蜡烛没有固定的熔点，属于非晶体，熔化吸热；故D项错误。
故选C。
4．B
【解析】
【详解】
A．为了携带方便，包装盒的外壳要用密度较小的材料，故A错误．
B．药品要求在0℃以下存放，因此所选用物质的熔点应在0℃以下，冰的熔点为0℃而盐冰的熔点低于0℃，使用盐水制作冰块比用清水更合适，故B正确为答案．
C．药品要求在低温环境下存放，因此运输过程中尽量不从外界吸收热量，包装盒中的填充物要用导热效果差的材料，故C错误．
D．药品应放在图中甲容器中，在甲容器上面放置冰块，故D错误．
5．B
【解析】
【详解】
A.吹口哨是气流振动产生的，不是人的声带振动产生的，故A错误；
B.振动频率不在20Hz～20000Hz产生的声音，人耳是听不到的，故B正确；
C.声音在不同介质中的传播速度不同，在一般情况下，在固体中最快，在液体中其次，在气体中最慢；且即使同一介质，在温度不同的情况下其传播速度也是不同的，故C错误；
D.高架道路两侧建起隔音墙，是在传播过程中减弱噪声，故D错误。
故选：B。
6．A
【解析】
【详解】
A．光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，故A错误；
B．因为潜望镜是由平面镜制成的，所以潜望镜的原理是利用平面镜改变光的传播方向，故B正确；
C．平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，故C正确；
D．小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，则小猫看到“水中的鱼”的位置比实际位置浅一些．故D正确；
故应选A。
7．D
【解析】
【详解】
由折射规律可知：光从空气射入水或玻璃中时，折射角小于入射角，则入射光线BC的折射光线为CD，当光从水或其他介质斜射入空气中时，折射角大于入射角，则CD的折射光线为DF，所以可能的光路是BCDF。
故选：D。
8．A
【解析】
【分析】
【详解】
因为平面镜沿顺时针方向转动10°，则入射角增大10°，反射角也增大10°所以反射光线与入射光线之间的夹角增大20°故答案选A．
9．B
【解析】
【分析】
设空瓶的质量为m，空瓶的质量和容积不变，利用密度公式根据装满两种液体的体积相同列出等式求出空瓶的质量，再求出瓶子的容积．
【详解】
根据瓶的容积不变，则=，即，,解得m=170g,
∴瓶的容积V====350;
故选B．
10．A
【解析】
【分析】
【详解】
由图知，甲图的光线会聚在视网膜的前方，所以甲图表示近视眼的成像情况；近视眼是由于晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则乙图是近视眼的矫正原理图。
故选A。
11．D
【解析】
【分析】
物质从气态变为液态叫液化，液化时要放热。
【详解】
100℃的水蒸气液化时要放出热量，变成100℃的水，由于多了水蒸气液化放热这个过程，所以，100℃水蒸气烫伤比被100℃的开水烫伤更严重。
故选D。
12．B
【解析】
【分析】
【详解】
A．手机摄像头扫描收款码相当于照相机的功能，所以二维码应放置在摄像头的二倍焦距之外，故A错误；
B．因为手机成的像是实像，要想使实像变大，物距要变小，故应该将透镜靠近收款码，故B正确；
C．收款码表面是粗糙的，故发生的反射是漫反射，故C错误；
D．手机摄像头扫描收款码相当于照相机的功能，所成的像是倒立、缩小的实像，故D错误。
故选B。
13．C
【解析】
【分析】
【详解】
由图知，两球的质量比为

已知两球的体积比

由可得，两球的密度比

故选C。
14．AD
【解析】
【详解】
A．由图可知，物距小于像距，蜡烛在凸透镜的一倍焦距和二倍焦距之间光屏上得到一个倒立、放大的实像，像距大于二倍焦距，与投影仪原理相同，故A正确；
B．由图可知物距
u＝20cm，
位于1倍焦距和2倍焦距之间，则像距
v＝30cm
大于2倍焦距，即
2f＞20cm＞f，30cm＞2f，
解得：
10cm＜f＜15cm，
故B错误；
C．透镜右移，物距大于焦距，不能成正立、放大的虚像，眼睛在光屏和透镜间，通过透镜不能看到正立的像，故C错误；
D．若在透镜和蜡烛之间放一近视镜片，近视镜片是凹透镜，对光线有发散作用，折射光线延迟会聚，光屏要适当右移可再次出现清晰的像，故D正确。
故选AD。
15．BC
【解析】
【分析】
【详解】
①针孔照相机属于小孔成像原理，因此成的是实像，它是光的直线传播原理形成的；②从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；③用放大镜看物体，利用的是光的折射现象中成虚像的情况；④看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；⑤照相机中所成的像是倒立缩小的实像。所以属于实像的是①④⑤；属于虚像的是②③；属于折射成像的是③④⑤；属于反射成像的是②。
故选BC。
16．ABC
【解析】
【分析】

【详解】

A．由甲、乙两图知，不同乐器发声的音色不同，故A正确；
B．由甲、乙、丙、丁图可知，丁振动的振幅最小，故响度最小，故B正确；
C．由甲、丁两图可知，它们的振动频率相同，故音调相同，故C正确；
D．由甲、乙、丙、丁图可知，丙振动的频率最慢，故音调最低，故D错误。
故选ABC。

17．1.20cm 2min20s 光沿直线传播 不会沸腾
【解析】
【分析】
【详解】
(1)[1]圆木直径起始读数为8.00cm，另一端读数为9.20cm，两示数相减即为圆木的直径，为1.20cm。
(2)[2]秒表小表盘分度值为1min，大表盘分度值为1s，秒表示数为2min20s。
(3)[3]手影是手在灯光下的影子，是由于光沿直线传播形成的。
(4)[4]沸腾的条件，首先需要达到沸点，达到沸点后从外界持续吸热，当锅里的水沸腾后，碗里的水也会逐渐达到沸点，此时碗里的水与锅里的水的温度相同，碗里的水不能吸热，所以不能沸腾。
18．66 高铁（合理即可）
【解析】
【详解】
列车完全通过该高架桥所行驶的路程：s=L车+L桥=200m+5740m=5940m；
列车的速度v=324km/h=90m/s，则列车全部通过赶高架桥所用时间：。
乘客觉得两侧的路灯向后“跑”，说明高铁外的路灯相对于高铁的位置在不断发生变化，以高铁为参照物，高铁外的路灯是运动的。
19．凝华 室内
【解析】
【分析】
【详解】
在碎冰块中加入适量的盐，降低了冰的熔点，故冰水混合物的温度低于0℃；
易拉罐外的下部和底部形成白霜，是由于空气中的水蒸气遇冷凝华为固态的小冰晶；
室内温度高，室内热的水蒸气遇到温度低的玻璃，室内水蒸气放热、凝华成小冰晶，附着在窗玻璃的内表面上，形成“窗花”．
20．乙 59 手拿砝码（物体砝码放反了）
【解析】
【分析】
【详解】
[1][2]甲、乙、丙只有乙同学视线和液柱的凹形底面相平，是正确的；量筒的分度值是1ml，液体的体积是59ml；
[3]据天平的正确使用方法可知，此图中的错误有手拿砝码；砝码应用镊子夹取，所以错误是用手放砝码；左盘放砝码右盘放物体，所以错误是物体和砝码的位置放反了。
21．下降 2
【解析】
【分析】
【详解】
由于入射光线是固定的，且光在水面上发生的是镜面反射，当水面发生变化时，故反射光线的方向与原来的反射光线是平行的，如图所示：

由图可见，当反射到光电屏接收平面上的光点从S1点移向S2点，则表明被监视的液面是下降的，由题知，S1 S2的距离为4 cm，入射光线与液面夹角为45°，即AB＝4cm,由CAB＝45°,由几何知识可知，CD＝2cm,即该液面下降的高度为2cm.
22．1 衣领
【解析】
【详解】
[1]小红站在距离平面镜2m前照镜子，向镜子走近1.5m后，距离镜子0.5m；根据物像到平面镜距离相等，所以小红的像到小红的距离为
0.5m+0.5m＝1m；
[2]光照射在平面镜上会发生镜面反射，为了帮助小红看清衣领上的污渍，小明应将光源照向衣领。
23．折射 乙
【解析】
解：太阳落山时，太阳的实际位置在地平线下面，但太阳光经过不均匀的大气层时发生了折射，通过折射我们看见了太阳的虚像（即观察到的落日），此时，太阳的实际位置在图中的乙位置．
点睛：当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射．
24．
【解析】
根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在AA′的中垂线上．连接AA′，做出AA′的中垂线，即为镜面；如图所示：

【点睛】此题考查了平面镜成像的特点（物像关于平面镜对称），作图时注意保留作图痕迹，会根据平面镜成像的特点找出平面镜的位置．
25． 或
【解析】
【分析】
【详解】
(1)[1]延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
；
(2)[2]如图，找出小鸟关于水面的对称点，便为小鸟的像位置。连接，与水面交于点O，连接AO即为入射光线，OC为反射光线；看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为入射光线，OC为折射光线，逆着折射光线看上去，看到了水中的鱼与飞在天空中的小鸟在一条直线上。如图所示：
；
(3)[3]第一种作法：先将两条反射光线AB、CD反向延长交于一点，再过平面镜作出的对称点S，即为发光点的位置，并连接SA、SC画出入射光线，如图所示：
；
第二种作法：先过A点垂直镜面作出法线，在法线左侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线CD的入射光线，两条入射光线的交点S即为发光点的位置，再过平面镜作出S的对称点 ，即为平面镜中像的位置，如图所示：
。
26．声音是由物体振动产生的 将音叉的微小的振动放大 响度和振幅的关系 像 不变 不会 40.0 25.0 ＞
【解析】
【详解】
（1）①将系在细线上的乒乓球轻触正在发声的音叉，乒乓球被弹开，此现象说明声音是由物体振动产生的；
②乒乓球在实验中起到：通过乒乓球被弹起呈现音叉的振动，可以将音叉的微小的振动放大，便于观察；
③用不同力度来敲击音叉，使得音叉振动的幅度不同，并观察小球弹起的高度，故该实验是探究响度和振幅的关系；
（2）①玻璃板透明，能成像的同时，还能看到看到后面的蜡烛，所以选择玻璃板代替平面镜便于确定像的位置，便于比较物像大小关系；
②平面镜成的像与物大小相同，和物到镜的距离无关，将蜡烛远离玻璃板，像的大小将不变；
③虚像不能由光屏接收，实像光屏能接收到，而平面镜成的是虚像，所以光屏上不能接收到蜡烛A烛焰的像；
（3）①由图知，小车运动距离sAB=80.0cm﹣40.0cm=40.0cm，tAB=1.6s，
小车通过AB段的平均速度：；
②小车从A到C的过程中做加速运动，速度越来越大，故在BC段的速度大于AB段的速度，即vBC＞vAB。
27．10.0 投影仪 B 4 远离 将凸透镜适当向下调 将蜡烛换为LED灯
【解析】
【分析】
【详解】
(1)[1]由图甲知，凸透镜的焦距为：
；
(2)[2]由图乙可知，此时物距小于像距，由凸透镜成像的特点可知，此时成放大倒立的实像，利用这一成像规律可制成投影仪；
(3)[3][4]由图丙可知，蜡烛位置不变，移动透镜至45cm刻度线处时，，此时成正立、放大的虚像如4，像与物在同侧，则人眼在B处能观察到蜡烛的像；
(4)[5]近视眼镜是凹透镜，凹透镜对光线有发散作用，近视眼镜放在蜡烛与凸透镜之间，则成像远离透镜，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏远离透镜；
(5)[6]实验中随着蜡烛的燃烧，蜡烛变短，烛焰向下移动，由于经过凸透镜光心的光线传播方向不变，所以像向上移动，光屏上像的位置偏高；为了使像仍成在光屏的中央，而且不改变蜡烛与光屏位置，则应向下调节凸透镜；
[7]可将蜡烛换为LED灯，这样将不存在光源变短的问题。
28．左 52.6g 2.63 A 偏大 用天平测出烧杯和水的总质量
【解析】
【分析】
【详解】
(1)[1]由题图可知，指针偏向分度盘中央刻度线的右侧，此时应将平衡螺母向左调节；
(2)[2]如图乙所示，标尺的分度值是0.2g，游码的质量是2.6g，砝码的质量是50g，因此该合金块的质量是：
；
(3)[3]如图丙所示，水的体积是，水和合金块的体积为，则合金块的体积是：
；
合金块密度：
；
(4)[4]查表可知，铝锌锰的密度大于合金的密度，镁的密度小于合金的密度；所以改合金可能是由一种密度大于合金密度金属和一种密度小于合金密度的金属合成，因此该合金可能是铝镁合金。
故选A。
(5)[5]合金块没有完全浸没，合金块的体积会偏小，合金块的质量测量准确，根据密度公式得，合金块的密度偏大；
(6)[6]求出石块的体积是测量密度的关键，石块的体积和石块浸没在盛满水的溢水杯排出水的体积相等，求出排出水的质量，知道水的密度，可以求出排出水的体积，即是石块的体积，所以D步骤是用天平测出烧杯和水的总质量；
[7]石块放在盛满水的溢水杯中，溢出水的质量：
；
石块的体积等于溢出水的体积：
；
石块的密度：
。
29．（1）1.35h；（2）13.5m/s。
【解析】
【详解】
（1）样车走完全程27km的平均速度为20km/h，要用的时间：
；
（2）样车在某一路段先以54km/h的速度运行50s，通过的距离：
；
停车14s，再以60km/h的速度运行36s，通过的距离：
；
根据得，样车本路段行驶的平均速度为：
。
30．（1）200g；（2）680g；（3）200cm3；100cm3．
【解析】
【详解】
（1）最初瓶子里水的体积V水1=300mL=300cm3，
由得水的质量：m水1=ρ水V1=1g/cm3×300cm3=300g，
瓶子的质量：m瓶=500g﹣300g=200g；
（2）乌鸦喝饱后剩余水的质量：
，
瓶子内石块的总质量：m石=m总﹣m瓶﹣m水2=1080g﹣200g﹣200g=680g；
（3）小石块的总体积V=600mL﹣300mL=300mL=300cm3，
设瓶子内两种石块的体积分别为V1、V2，则V2=V﹣V1，
瓶子内石块的总质量：
m石=ρ1V1+ρ2V2=ρ1V1+ρ2（V﹣V1），
代入数据得：680g=2.0×V1+2.8×（300cm3﹣V1），
解得：V1=200cm3，则V2=V﹣V1=300cm3﹣200cm3=100cm3．
即：瓶子内两种石块的体积分别是200cm3、100cm3．
