2021年山东省东营市垦利区中考物理模拟【试卷+答案】

这是一份2021年山东省东营市垦利区中考物理模拟【试卷+答案】，共20页。

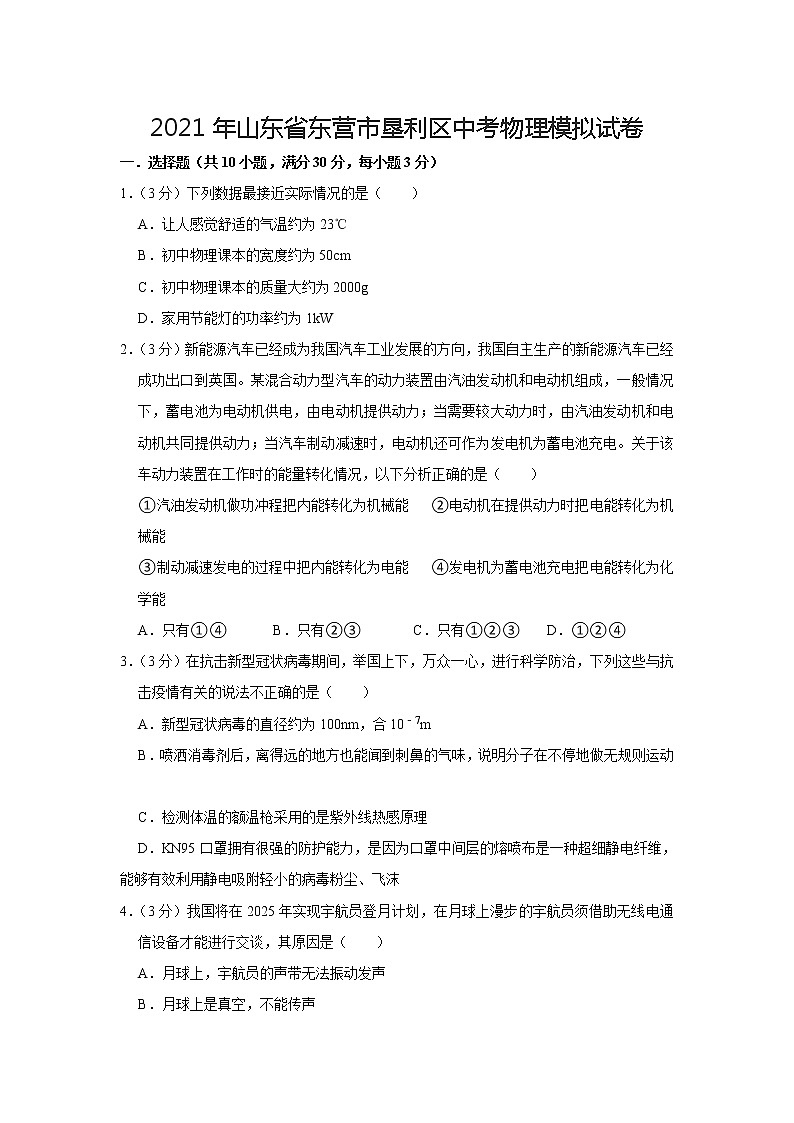

2021年山东省东营市垦利区中考物理模拟试卷
一．选择题（共10小题，满分30分，每小题3分）
1．（3分）下列数据最接近实际情况的是（　　）
A．让人感觉舒适的气温约为23℃
B．初中物理课本的宽度约为50cm
C．初中物理课本的质量大约为2000g
D．家用节能灯的功率约为1kW
2．（3分）新能源汽车已经成为我国汽车工业发展的方向，我国自主生产的新能源汽车已经成功出口到英国。某混合动力型汽车的动力装置由汽油发动机和电动机组成，一般情况下，蓄电池为电动机供电，由电动机提供动力；当需要较大动力时，由汽油发动机和电动机共同提供动力；当汽车制动减速时，电动机还可作为发电机为蓄电池充电。关于该车动力装置在工作时的能量转化情况，以下分析正确的是（　　）
①汽油发动机做功冲程把内能转化为机械能 ②电动机在提供动力时把电能转化为机械能
③制动减速发电的过程中把内能转化为电能 ④发电机为蓄电池充电把电能转化为化学能
A．只有①④ B．只有②③ C．只有①②③ D．①②④
3．（3分）在抗击新型冠状病毒期间，举国上下，万众一心，进行科学防治，下列这些与抗击疫情有关的说法不正确的是（　　）
A．新型冠状病毒的直径约为100nm，合10﹣7m
B．喷洒消毒剂后，离得远的地方也能闻到刺鼻的气味，说明分子在不停地做无规则运动
C．检测体温的额温枪采用的是紫外线热感原理
D．KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫
4．（3分）我国将在2025年实现宇航员登月计划，在月球上漫步的宇航员须借助无线电通信设备才能进行交谈，其原因是（　　）
A．月球上，宇航员的声带无法振动发声
B．月球上是真空，不能传声
C．月球上只能传递超声波
D．月球上，声音传播速度快
5．（3分）在初中物理探究实验中，我们运用过多种科学研究方法。下列四个探究实验中，所运用的研究方法相同的是
①探究摆动周期与什么因素有关 ②用“光线”来描述光的传播路径与方向
③探究发声体音调的高低与其材料、长短、粗细及松紧程度的关系。
④探究同一直线上两个力的合成（　　）
A．①③ B．①② C．③④ D．②④
6．（3分）对于下列各图示中的光现象，描述不正确的是（　　）
A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B．图乙中，平面镜成像时进入眼睛的光线并不是由像发出的
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，人佩戴的凹透镜可以矫正近视眼
7．（3分）LED灯是一种高效的节能光源，目前几乎所有手电筒都采用了LED灯作为光源，其核心元件是发光二极管。发光二极管的主要材料是（　　）
A．陶瓷 B．半导体 C．橡胶 D．超导体
8．（3分）关于校运会上的各项体育竞赛运动，下列说法中正确的是（　　）
A．篮球比赛﹣投篮时，篮球离手后继续飞行是受到惯性力的作用
B．百米赛跑﹣选手穿“钉鞋”是利用增大接触面积来增大摩擦力
C．引体向上﹣运动员受的重力和单杠对他的拉力是一对相互作用力
D．推铅球﹣离开手的铅球最终落地面，是由于受到重力的作用

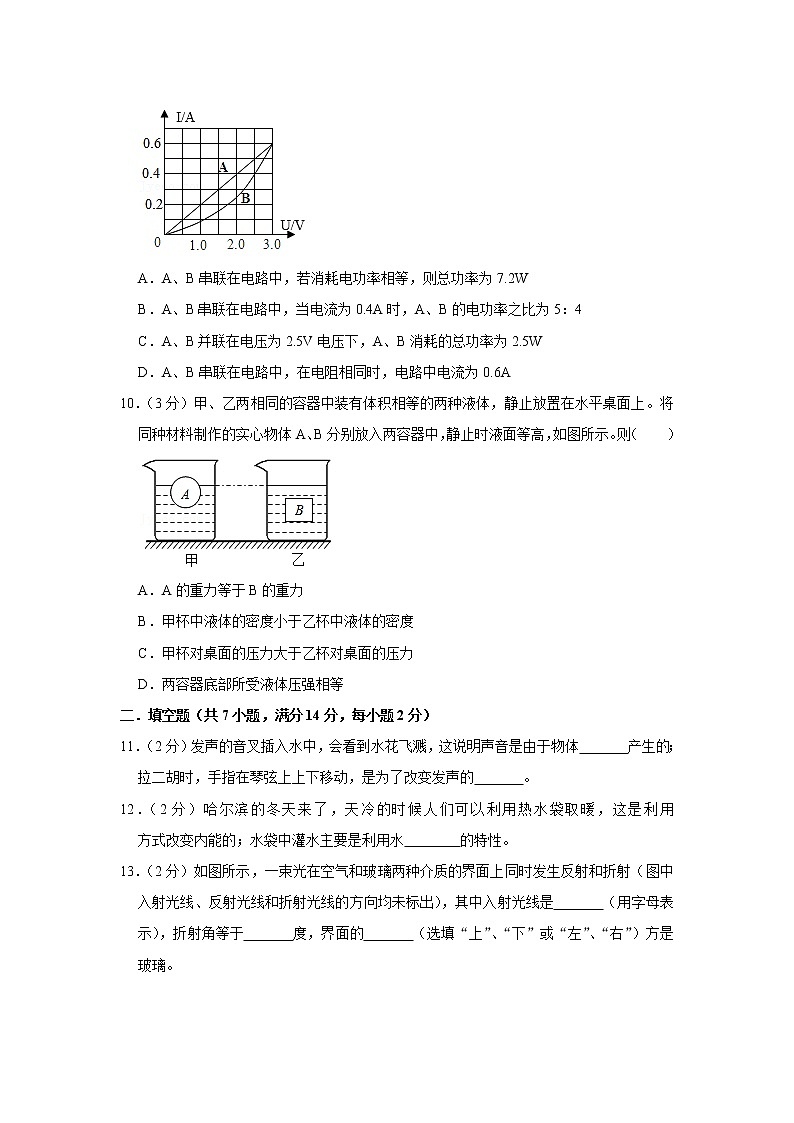

9．（3分）有两个电路元件A和B，流经元件的电流与其两端的电压的关系如图所示，下列说法正确的是（　　）

A．A、B串联在电路中，若消耗电功率相等，则总功率为7.2W
B．A、B串联在电路中，当电流为0.4A时，A、B的电功率之比为5：4
C．A、B并联在电压为2.5V电压下，A、B消耗的总功率为2.5W
D．A、B串联在电路中，在电阻相同时，电路中电流为0.6A
10．（3分）甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图所示。则（　　）

A．A的重力等于B的重力
B．甲杯中液体的密度小于乙杯中液体的密度
C．甲杯对桌面的压力大于乙杯对桌面的压力
D．两容器底部所受液体压强相等
二．填空题（共7小题，满分14分，每小题2分）
11．（2分）发声的音叉插入水中，会看到水花飞溅，这说明声音是由于物体　 　产生的；拉二胡时，手指在琴弦上上下移动，是为了改变发声的　 　。
12．（2分）哈尔滨的冬天来了，天冷的时候人们可以利用热水袋取暖，这是利用　 　方式改变内能的；水袋中灌水主要是利用水　 　的特性。
13．（2分）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中入射光线是　 　（用字母表示），折射角等于　 　度，界面的　 　（选填“上”、“下”或“左”、“右”）方是玻璃。

14．（2分）如图所示，是一款磁悬浮无线蓝牙音箱，它通过　 　实现与手机数据的光速传输。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据　 　的原理实现的。该产品处于图示状态时，若重力突然消失，则底座对水平桌面　 　（选填“有”或“没有”）压力。

15．（2分）如图所示电路，R1＝10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时通过R1的电流为 　 　A，R2的阻值为 　 　Ω。

16．（2分）如图所示是小雨家的电能表，此时电能表示数为　 　kW•h，小雨让一个用电器单独工作15min，这段时间内电能表转盘刚好转了120转，电流做了　 　J的功，则该用电器的实际功率为　 　W。

17．（2分）在探究影响导体电阻大小的因素时，某小组利用下表的4根电阻丝做实验：
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
0.5
1.0
C
镍铬合金
1.0
0.5
D
锰铜合金
0.5
0.5
（1）实验中通过　 　来判断电阻的大小。
（2）为了验证导体电阻与导体的材料的关系，应选用　 　两根电阻丝进行实验；如果选用B、C两根电阻丝进行实验，观察到的现象是　 　。

三．作图题（共5小题，满分34分）
18．（2分）如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F及其力臂L的示意图。

19．（2分）家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。

20．（7分）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。

（1）如图1所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为　 　cm，实验前，应调节水透镜的、烛焰和光屏三者中心在　 　，目的是为了使像成在光屏的中央；
（2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成　 　（选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上　 　（选填“能”或“不能”）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是　 　眼镜（选填“近视”或“远视”）。随着实验的进行，同学发现，烛焰的像成在光屏的上方，为了使像重新成在光屏中央，他把凸透镜　 　调。（填“往上”或“往下”）
21．（10分）某实验兴趣小组想测量标有“2.5V”字样小灯泡的额定功率，从实验室找来了电源、电流表、电压表、滑动变阻器、开关和导线若干。

（1）如图甲所示为该小组一同学所连的实验电路，闭合开关前发现电路中有一根导线未连接，请把电路连接完整。
（2）当闭合开关时，发现电流表无示数，灯泡不亮，电压表示数接近电源电压。造成这一现象的原因可能是小灯泡 　 　。
（3）排除电路故障后闭合开关，移动滑片，当灯泡正常发光时，电流表示数如图乙所示，则灯泡的额定功率为 　 　W。
（4）同组的小红认为，可以利用图甲的装置多次测量不同电压下灯泡的电阻，并求出平均值，小明认为小红的观点不合理，理由是 　 　。
（5）小红在继续实验时发现电流表突然损坏，于是又找来了一个阻值为R0的定值电阻，设计了如图丙所示的电路，已知电源电压为U且保持不变，也可以测出另一额定电压为U额的小灯泡的额定功率，请将步骤补充完整：
①只闭合S、S2，移动滑片P，使电压表的示数为 　 　；
②只闭合 　 　，保持滑片P不动，读出电压表的示数为U1；
③小灯泡的额定功率P＝　 　（用U、U1、U额、R0表示）。
22．（13分）小红利用托盘天平（最大测量值250g，分度值0.2g），量筒，水（ρ水＝1.0×103kg/m3）、食盐，烧杯、白纸、滴管、勺子等器材配置盐水，步骤如下：

（1）小红将天平放在水平台面上，调节平衡如图甲所示。为了纠正她的错误，应该　 　，并将平衡螺母向　 　适当移动，使指针对准分度盘中央的刻度线。
（2）纠正错误后，为称量出6g盐，小红先将一张白纸放在天平的　 　盘（左/右）上，仅移动游码，天平再次平衡时，游码示数刚好如图甲所示，则白纸的质量为　 　g；接下来，小红在托盘上正确放好砝码，并将游码移至　 　g刻度线处，再用勺子向托盘的白纸上逐渐加盐，直至天平再次平衡。
（3）用量筒量取50mL的水，并全部倒入烧杯中，再将6g盐全部倒入烧杯中（假设加盐后烧杯中水的体积不变），则小红所配置的盐水密度为　 　g/cm3。
（4）小红发现可以用实验中的天平和烧杯制作“密度计”。她测出空烧杯的质量为50g，然后在烧杯中加水，使烧杯和水的总质量为100g，并在水面位置处做好标记，如图乙所示。测量液体密度时，将待测液体加至“标记”处，用天平称量出烧杯和液体的总质量m。为方便使用该“密度计”，小红做了如下的使用说明：
①测出m的数值，从下表中可查出液体的密度值。
质量m/g
…
100
…
m0
…
密度/g•cm﹣3
…
1…
…
2
…
表格中的m0的值为　 　g，该密度计所能测量的最大密度为　 　g/cm3。
②理论上，该“密度计”可以鉴别密度差异不小于　 　g/cm3的液体。
四．计算题（共2小题，满分22分，每小题11分）
23．（11分）图甲是某家用电暖气，图乙为其简化电路原理图，在电暖气跌倒时跌倒开关自动断开，切断电源，保证安全。电暖气有“高温挡”和“低温挡”两个挡位，已知发热电阻R1＝60.5Ω，发热电阻R2＝44Ω。请回答下列问题：
（1）使用电暖气时应选用 　 　插座（选填“两孔”或“三孔”）；
（2）分析说明开关打到哪个位置是高温挡；
（3）计算电暖气在高温挡时正常工作的电流；
（4）计算电暖气在低温挡时正常工作5h消耗多少kW•h的电能。

24．（11分）水陆两用坦克的车体比普通坦克要大，车体呈船形，所以能在水中浮动，如图所示的水陆两用坦克，总质量为30t，陆地行驶最大速度为54km/h，每条履带着地总面积约2m2，这种坦克配备的是柴油机，该坦克在水平地面上以最大速度行驶时，所受阻力为自重的0.1倍。（ρ水＝1.0×103kg/m3，g取10N/kg）求：
（1）该水陆两用坦克，在水上漂浮时，所受的浮力为　 　N，排开水的体积为　 　m3；
（2）该水陆两用坦克，在地面静止时，对地面的压强为多少？
（3）该坦克在水平地面上以最大速度匀速行驶时，柴油机的功率是多大？
（4）该坦克在水平地面上，以最大速度匀速行驶100km消耗的柴油质量是多少？（已知柴油机效率为30%，柴油的热值为4.3×107J/kg）（计算结果保留一位小数）



参考答案
一．选择题（共10小题，满分30分，每小题3分）
1．解：A、人的体温在37℃左右，感觉舒适的温度在23℃左右。故A符合实际；
B、一根筷子的长度约25cm，八年级物理课本的长度略大于此数值，在26cm左右。故B不符合实际；
C、初中物理课本的质量在200g左右。故C不符合实际；
D、家用节能灯的功率都比较小，在20W左右。故D不符合实际。
故选：A。
2．解：
①汽油发动机做功冲程是利用内能来做功的冲程，把内能转化为机械能，故①正确；
②电动机在提供动力时把电能转化为机械能，故②正确；
③当汽车制动减速时，电动机还可以作为发电机为蓄电池充电，将机械能转化为电能，故③错误；
④发电机为蓄电池充电时，蓄电池发生化学反应，将电能转化为化学能，故④正确。
故选：D。
3．解：A、因为1nm＝10﹣9m，所以100nm＝100×10﹣9m＝10﹣7m，故A正确；
B、喷洒消毒剂后，离得远的地方也能闻到刺鼻的气味，是物体分子不停地做无规则运动的结果，故B正确；
C、额温枪的工作原理主要是利用了人体发出的红外线来测定体温的体温的，故C错误；
D、由于带电体能吸引轻小物体，KN95口罩拥有很强的防护能力，是因为口罩中间层的熔喷布是一种超细静电纤维，能够有效利用静电吸附轻小的病毒粉尘、飞沫，故D正确。
故选：C。
4．解：因为月球上没有空气，真空不能传声，所以在月球上的宇航员面对面的交谈也要借助无线电通讯设备。
故选：B。
5．解：①摆的周期可能与多个因素有关，探究摆动周期与什么因素有关时，只改变一个因素，其他因素都相同，采用的是控制变量法；
②光线实际不存在，用实际不存在的“光线”来描述光的传播路径与方向，采用的是模型法；
③发声体音调的高低与多个因素有关，探究发声体音调的高低与其材料、长短、粗细及松紧程度的关系时，只改变一个因素，其他因素都相同，采用的是控制变量法；
④两个力共同作用产生的效果与一个力相同，探究同一直线上两个力的合成时，采用的是等效替代法。
故研究方法相同的是①③。
故选：A。
6．解：
A、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故A选项说法错误。
B、平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线，故B选项说法正确；
C、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，所以白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，这说明白光是由各种色光混合而成的，故C选项说法正确；
D、近视眼需要佩戴凹透镜进行矫正，故D选项说法正确。
故选：A。
7．解：
LED灯的核心元件是发光二极管，发光二极管的主要材料是半导体，故B正确，ACD错误。
故选：B。
8．解：A、篮球离开手后继续在空中飞行，是因为篮球具有惯性，仍要保持原来的运动状态，但惯性是物体的一种属性，不是力，不能说受到惯性力的作用，故A错误；
B、百米赛跑选手穿“钉鞋”是在压力一定时，利用增大接触面粗糙程度来增大摩擦力，故B错误；
C、人在单杠上静止时，运动员受的重力和单杠对他的拉力，大小相等、方向相反、作用在同一物体上并在同一条直线上，是一对平衡力，故C错误；
D、因重力的方向是竖直向下的，所以离开手的铅球最终落地面，故D正确。
故选：D。
9．解：
A、如A、B串联在电路中，则电流相等，若它们消耗电功率相等，由P＝UI可知，加在A、B两端电压也相等，
由图象可知，只当I＝0.6A时，A、B两端的电压才相等，即UA＝UB＝3V，此时总功率：P总＝（UA+UB）I＝（3V+3V）×0.6A＝3.6W；故A不正确；
B、串联电路中电流处处相等，由图可知当电流为I＝0.4A时，则UA＝2.0V，UB＝2.5V，则：＝＝＝，故B不正确；
C、由图可知，当A、B并联在电压为2.5V电压下时，干路电流I干＝0.5A+0.4A＝0.9A，则P＝UI干＝2.5V×0.9A＝2.25W，故C不正确；
D、A、B串联在电路中，则通过的电流相等，由U＝IR可得，在电阻相同时，它们两端的电压也相同，分析图象可知，只有通过A、B的电流为0.6A时才满足题意。故D正确。
故选：D。
10．解：A、甲、乙两相同的容器中装有体积相等的两种液体，
将实心物体A、B分别放入两容器中，静止时液面等高，
则甲液体与A排开液体的体积之和等于乙液体与B排开液体的体积之和相等，
由图可知，A漂浮，所以A的体积大于排开液体的体积，根据密度公式，A的质量大于B的质量，A的重力大于B的重力，故A错误；
B、由图可知，A漂浮，A的密度小于甲液体的密度，B悬浮，B的密度等于乙液体的密度，
实心物体A、B由同种材料制作，则密度相等，
所以，甲杯中液体的密度大于乙杯中液体的密度。故B错误；
C、由图可知，A漂浮，A所受浮力等于A的重力，B悬浮，B所受浮力等于B的重力，
所以，A排开液体的重力大于B排开液体的重力，
甲、乙两容器相同的，则重力相等，
甲、乙两容器中的两种液体体积相等，甲杯中液体的密度大于乙杯中液体的密度，
根据可知，甲液体的质量大于乙液体的质量，
根据G＝mg可知，甲液体的重力大于乙液体的重力，
容器对桌面的压力等于容器、液体和排开液体的重力之和，
所以，甲杯对桌面的压力大于乙杯对桌面的压力。故C正确；
D、甲杯中液体的密度大于乙杯中液体的密度，静止时液面等高，
根据p＝ρ液gh可知，甲容器底部所受液体压强大于乙容器底部所受液体压强。故D错误。
故选：C。
二．填空题（共7小题，满分14分，每小题2分）
11．解：正在发声的音叉插入水中，会看到水花飞溅，说明发声的音叉在振动；拉二胡时，手指在琴弦上来回移动，是在粗细、松紧不变的情况下，改变振动琴弦的长度，来改变发声的音调。
故答案为：振动；音调。
12．解：
（1）用热水袋取暖是通过热传递的方式改变其内能的；
（2）由公式Q＝cm△t知，与其它液体比较，因为水的比热容最大，降低相同的温度，水放出的热量最多，故用水做放热剂。
故答案为：热传递；比热容大。
13．解：由图可知，∠BOE＝60°，所以∠COE＝90°﹣60°＝30°，而∠COF＝30°，根据反射角等于入射角都等于30°，可知CD为法线，AB为界面，
而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线；折射角为∠GOD＝45°，根据折射角大于入射角可知界面AB的右边是空气，左方是玻璃。
故答案为：EO；45；左。
14．解：（1）电磁波传播速度等于光速；手机数据光速传输，所以用的是电磁波。
（2）磁极间相互作用：同名磁极相互排斥，异名磁极相互吸引。
（3）重力突然消失的瞬间，箱体与底座仍存在相互排斥的力。故底座受到箱体给它的一个向下的排斥力，故底座还是会对桌面有一个压力。
故答案为：电磁波；同名磁极相互排斥；有。
15．解：
（1）由电路图可知，只闭合S1时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得，电源的电压：U＝I1R1＝0.3A×10Ω＝3V；
（2）S1、S2均闭合时，R1与R2并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，且电源电压不变，
所以，此时通过R1的电流仍为0.3A不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R2的阻值：R2＝＝＝15Ω。
故答案为：0.3；15。
16．解：
（1）电能表显示的数字中最后一位是小数，单位为kW•h，所以图示电能表的示数为2019.6kW•h；
（2）“600revs/kW•h”表示每消耗1kW•h的电能电能表的转盘转600r，
电能表的转盘转120r消耗的电能：
W＝kW•h＝0.2kW•h，
该用电器的实际功率：
P＝＝＝0.8kW＝800W。
故答案为：2019.6；7.2×105； 800。
17．解：
（1）实验中采用了转换法比较电阻大小，即通过比较灯泡亮度来比较导体电阻的大小；
（2）为研究电阻与导体材料是否有关，应该控制导体的长度和横截面积不变，即选用表中的导线A、D；
如果选用B、C两根电阻丝进行实验，由于导体的电阻与长度成正比，与横截面积成反比，则B的电阻要小于C的电阻，电压一定时，电阻越小，电路中的电流越大，灯泡越亮，故观察到的现象是：接入B时灯泡亮。
故答案为：（1）灯泡亮度；（2）AD；接入B时灯泡亮。
三．作图题（共5小题，满分34分）
18．解：杠杆在图示位置平衡，阻力G与阻力臂OA一定，由杠杆平衡条件可知，在阻力与阻力臂一定时，动力臂越大，动力越小，由图示可知，OB为最大动力臂，此时动力最小，过B点作垂直于OB向下的动力F即可，如图所示：
。
19．解：首先辨别上面三根线分别为火线、零线和地线。
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：

20．解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是8.0cm。
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）如图，物距大于像距，成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的，保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则物距等于原来的像距，成倒立、放大的实像。光屏上能接到像是实像。
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜。由此判断该同学戴的是远视眼镜。
由于蜡烛的燃烧，烛焰的高度逐渐降低，则像的位置会偏高，即屏上像逐渐向上移动，为使像重新回到光屏中央。应将凸透镜往下调；
故答案为：（1）8.0；同一高度；（2）照相机；能；（3）远视；往下。
21．解：（1）电路连接时，电压表应与小灯泡并联，采用“正进负出”的连接方式，因小灯泡的额定电压为2.5V，故电流表的量程选择为0～3V，连接电路如图所示：

（2）电流表无示数，灯泡不亮，说明电路是断路，电压表示数接近电源电压，说明与电压表并联部分以处的电路是通路，故造成这一现象的原因可能是小灯泡断路；
（3）当小灯泡正常工作时，灯泡两端的电压为额定电压2.5V，如图乙所示，电流表选用的是小量程，分度值为0.02A，电流表的示数为0.5A，根据功率公式可得小灯泡的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；
（3）利用图甲的装置多次测量不同电压下灯泡的电阻，并求出平均值，小明认为小红的观点不合理，理由是小灯泡的电阻随温度的升高而增大，不是一个定值，求平均值没有意义；
（4）①只闭合S、S2，移动滑片P，使电压表的示数为U额；
②只闭合S、S1，保持滑片P不动，读出电压表的示数为U1；
③只闭合S、S1，R0定值电阻和滑动变阻器串联，电路中的电流相等则有：，可得滑动变阻器的电阻为：；只闭合S、S2，滑动变阻器的电阻不变，此时通过灯泡的电流为：，根据功率公式可得小灯泡的额定功率为：P＝U额I额＝；
故答案为：（1）如图所示；（2）断路；（3）1.25；（4）小灯泡的电阻随温度的升高而增大，不是一个定值，求平均值没有意义；（5）U额；S、S1；。
22．解：（1）由图甲可知，图中游码并未处于零刻度线，应将游码移到标尺左端的零刻度线处；
由图甲可知，图中指针已经对准分度盘中央的刻度线，当把游码移到标尺左端的零刻度线处后指针就会向左偏，故应向右调节平衡螺母；
（2）使用天平测量物体的质量时，应该把被测物体放在左盘，用镊子向右盘里加（或减）砝码，由图知游码所对的刻度值为1g，要测6g盐，放的砝码应为5g，且已有1g纸，游码再加1g为2g；
（3）水的体积为：V＝50mL＝50cm3，
水的质量为：m水＝ρ水V＝1g/cm3×50cm3＝50g，
配置的盐水密度为：＝；
（4）烧杯和水的总质量为100g时水的质量为：m水＝100g﹣50g＝50g，
水的体积为：，
即将待测液体加至“标记”处时待测液体的体积为50cm3，
待测液体的质量为：m液＝ρ液V＝2g/cm3×50cm3＝100g，
则m0＝m液+m烧杯＝100g+50g＝150g；
因为天平最大称量值为250g，
所以该密度计所能测量的最大密度为：＝；
（5）由托盘天平分度值0.2g可知，可以鉴别的质量差异为0.2g，
则密度差异为：。
故答案为：（1）将游码移到标尺左端的零刻度线处；右；（2）左；1；2；（3）1.12；（4）150；4；（5）0.004g/cm3。
四．计算题（共2小题，满分22分，每小题11分）
23．解：（1）插座分两种：双孔插座和三孔插座，为了防止压力锅工作过程中漏电引起触电事故，必须采用三孔插座，在将压力锅接入电路的同时，其外壳与大地连接；
（2）（3）由电路图可知，跌倒开关闭合、开关S接2时，电路为只有R2的简单电路，此时电路中的电阻最小，电暖气处于高温挡，
此时正常工作的电流：I＝＝＝5A；
（4）由电路图可知，跌倒开关闭合、开关S接1时，电路为只有R1的简单电路，此时电路中的电阻最大，电暖气处于低温挡，
则低温挡时的电功率：P＝＝＝800W＝0.8kW，
由P＝可得，正常工作5h消耗的电能：
W＝Pt＝0.8kW×5h＝4kW•h。
答：（1）三孔；
（2）开关打到2位置时是高温挡；
（3）电暖气在高温挡时正常工作的电流为5A；
（4）计算电暖气在低温挡时正常工作5h消耗4kW•h的电能。
24．解：（1）该水陆两用坦克在水上漂浮时，受到的浮力：
F浮＝G＝mg＝30×103kg×10N/kg＝3×105N，
由F浮＝ρ液gV排可得，排开水的体积：
V排＝＝＝30m3；
（2）该水陆两用坦克，在地面静止时对地面的压力：
F＝G＝3×105N，
对地面的压强：
p＝＝＝7.5×104Pa；
（3）因该坦克在水平地面上以最大速度匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，柴油机的牵引力：
F′＝f＝0.1G＝0.1×3×105N＝3×104N，
坦克行驶的速度：
v＝54km/h＝15m/s，
柴油机的功率：
P＝＝＝F′v＝3×104N×15m/s＝4.5×105W；
（4）行驶100km牵引力做的功：
W＝F′s＝3×104N×100×103m＝3×109J，
由η＝×100%可得，消耗的柴油完全燃烧释放的热量：
Q放＝＝＝1×1010J，
由Q放＝mq可得，消耗柴油的质量：
m柴油＝＝≈232.6kg。
答：（1）3×105；30；
（2）该水陆两用坦克，在地面静止时，对地面的压强为7.5×104Pa；
（3）该坦克在水平地面上以最大速度匀速行驶时，柴油机的功率是4.5×105W；
（4）该坦克在水平地面上，以最大速度匀速行驶100km消耗的柴油质量是232.6kg。
