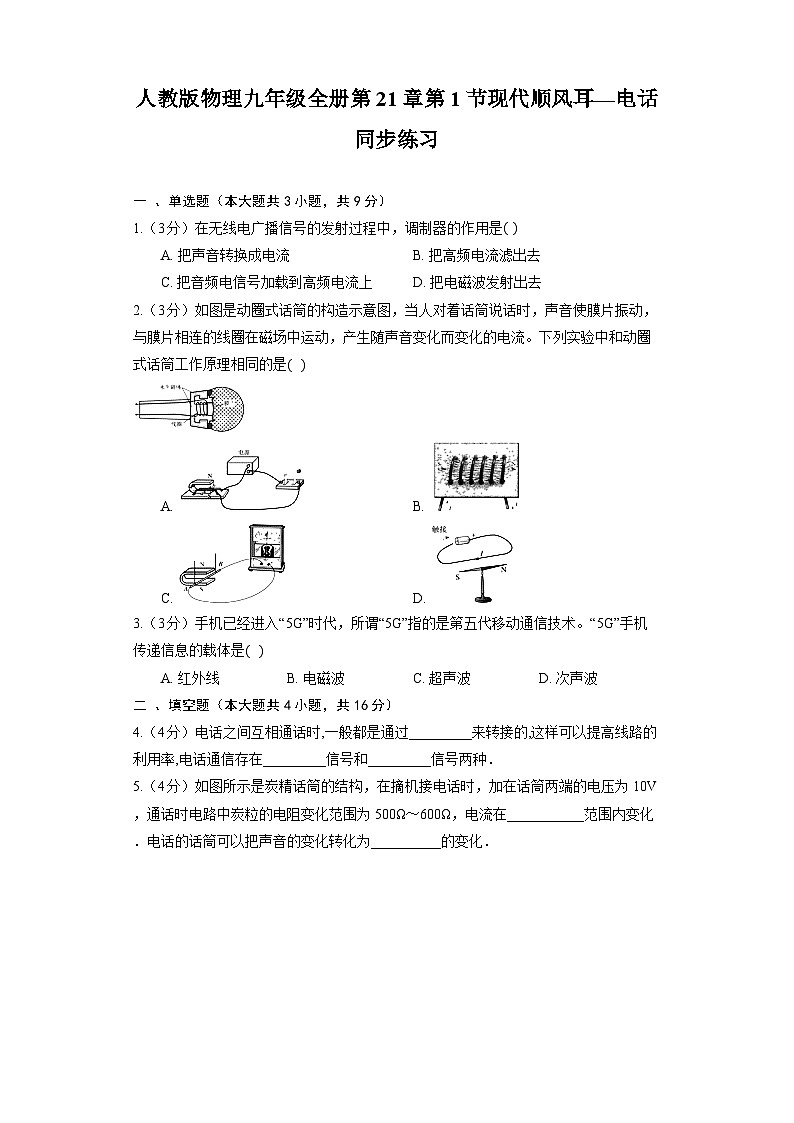

人教版物理九年级全册第21章第1节现代顺风耳—电话同步练习

一 、单选题（本大题共3小题，共9分）

1.（3分）在无线电广播信号的发射过程中，调制器的作用是

A. 把声音转换成电流 B. 把高频电流滤出去
C. 把音频电信号加载到高频电流上 D. 把电磁波发射出去

2.（3分）如图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流。下列实验中和动圈式话筒工作原理相同的是


A.  B.
C.  D.

3.（3分）手机已经进入“”时代，所谓“”指的是第五代移动通信技术。“”手机传递信息的载体是

A. 红外线 B. 电磁波 C. 超声波 D. 次声波

二 、填空题（本大题共4小题，共16分）

4.（4分）电话之间互相通话时,一般都是通过_________来转接的,这样可以提高线路的利用率,电话通信存在_________信号和_________信号两种．

5.（4分）如图所示是炭精话筒的结构，在摘机接电话时，加在话筒两端的电压为10V，通话时电路中炭粒的电阻变化范围为500Ω～600Ω，电流在___________范围内变化．电话的话筒可以把声音的变化转化为__________的变化．

6.（4分）关于电话的工作过程，有如下几句话，正确的排列顺序是__________________．

①膜片忽松忽紧挤压炭粒；②人对话筒说话时，声波使膜片振动；③电阻忽大忽小；④磁体对铁片的吸引力忽大忽小，使铁片振动，振动情形和对方说话相同；⑤在电路中产生了强弱按声音振动而变化的电流．

7.（4分）如图所示是奥斯特实验的示意图。接通电路后观察到的现象是______，由此实验得到的结论是______。如果移走小磁针，该结论______   选填“成立”或“不成立”。


三 、简答题（本大题共5小题，共30分）

8.（6分）现在常用的动圈式耳机，它的构造跟扬声器相同，不过耳机的体积小很多．右图是动圈式话筒，其构造也和动圈式耳机类似．因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能听到说话声．这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生磁．请问：磁生电和电生磁的两只耳机，哪个是话筒？哪个是听筒？

9.（6分）阅读思考：

呼救信号————SOS

利用电报传递信息事先要约好信号所代表的意义．美国画家缪尔·莫尔斯在1837年发明了电报后，又发明了一套电报信号的约定系统，这套系统被称之为莫尔斯电码．在莫尔斯电码中有一个表示紧急援助的信号：三短三长三短，即SOS．后来在许多场合都用作为紧急援助信号．例如，海上的船只遇到紧急情况需要援助，除了可用无线电报发出，也可以用灯光发出三短三长三短的信号，周围的船只见到后就会立即赶去援助．SOS信号也可以用敲击物体发出三短三长三短声音的方法来表示．1906年在柏林召开的国际会议上正式把SOS信号规定为国际统一的呼救信号．

知道SOS信号的意义和发送SOS信号的方式后，我们就可以在需要的时候使用它．例如，我们一量遇到紧急情况就可以用三短三长三短的声音或灯光向他人求助；或者我们听到或看到三短三长三短的信号，那就应该想到有人在紧急求助，应当在一方面立即向有关部门报告，一方面尽自己的能力给予帮助．

读后思考：

你从文中学习到了什么知识？请写出两条．

10.（6分）“现代信息高速公路”包括哪些通信技术？它们各有什么优缺点？

11.（6分）图21.1−9是老式电话机的原理图．炭粒话筒相当于一个变阻器,膜片振动把炭粒压紧和放松时,相当于图中膜片带动滑动头左右移动,使滑动变阻器的电阻发生周期性变化,引起电路中的电流发生相应的周期变化．听筒中有一个电磁铁,当线圈中的电流周期性变化时,它对旁边铁质膜片的引力也随着改变,使膜片来回运动．因此,听筒中膜片往返运动的频率跟话筒膜片振动的频率相同,这样听筒中就听到了对方说话的声音．请具体分析：当话筒膜片由静止向左、向右运动时,听筒中原来静止的膜片会怎样运动?

12.（6分）阅读材料：电话新成员

录音电话和录号电话

录音电话就是在电话机上加一个录音机和一个控制电路，当你有事外出时，只需将录音机的按键按下，有人打电话来时，录音功能会自动录音，对方挂机后，录音机会自动关闭．用户回家后，按下放音按钮就能听到别人打电话的内容．而录号电话只能记录未接电话的电话号码．

投币电话和磁卡电话

投币电话和磁卡电话只需按规定投入硬币或插入磁卡，就能自行通话，不需用专人管理这些电话，它给我们的生活带来很多方便．

可视电话和书写电话

可视电话都配有显示器和摄像头，显示器能显示对方的图像；而摄像头则摄下你的图像，通过传输线在对方的屏幕上显示出来．但可视电话的成本高，且在传输时占用频带较宽，所以未能普及．书写出电话则相当于电话机、书写机和传真机的组合，它可以把用语言难以表达的图文内容书写下来，传送给对方，因此能供给不能听声音的聋哑人“通话”．

（1）你还知道电话的新成员有哪些？请举一例．

（2）你最喜欢哪种电话？想像一下，将来还可有能出现具有哪些功能的新型电话？

答案和解析

1.【答案】C;

【解析】 
声音信号调制的过程：首先要将声音信号转换成音频电信号，然后再通过调制器将音频信号加载到高频电流上，利用天线发射到空中。知道调制器的作用是解决该题的关键。 
 
无线电广播中传播的为声音信号，首先要将声音信号通过话筒转化为音频电信号，但音频信号频率较低不利用远距离传输，故还要将音频电信号加载到高频电流上，利用天线将信号发射到空中。 
故选。 
 



2.【答案】C;

【解析】解：  
A、此装置中有电源，即通电后，磁场中的金属棒会受力运动，故说通电导线在磁场中受力的作用，故A错误；  
B、通电导体周围产生磁场属于电流的磁效应，即消耗电能产生磁能，故B错误；  
C、此图中没有电源，当做切割磁感线运动时，电路中会产生感应电流，即电磁感应现象，故C正确；  
D、此图是奥斯特实验，即说明了通电导线周围存在着磁场，故D错误；  
故选：。 
动圈式话筒工作过程是：声波振动引起膜片振动带动线圈振动线圈切割永久磁体的磁场产生感应电流经放大传给扬声器。由此可知其工作原理是电磁感应现象。 
记住：发电机、动圈式话筒利用电磁感应现象原理，带电动机的用电器、扬声器利用通电导体在磁场中受力原理，带电磁铁的仪器利用是电流的磁效应原理。


3.【答案】B;

【解析】解：  
手机是利用电磁波传递信息的，所以“”手机传递信息的载体是仍然是电磁波，故B正确。  
故选：。 
手机是通过接收和发射电磁波来传递信息的； 
该题考查了电磁波的应用，属于基础题目。


4.【答案】电话交换机;模拟;数字 
;

【解析】电话之间相互通话,是靠电话交换机来转接的.电话交换机可以大大提高线路的利用率;电话分模拟和数字两种,现代电话已经全部采用数字信号进行传输,只是在交换机和用户之间还在使用模拟信号．


5.【答案】0.017A～0.02A;电流;

【解析】U=10V， R1=500Ω，则I1=U/R1=0.02A；R2=600Ω时，I2=U/R2=0.017A，所以电流范围是0.017A～0.02A；话筒可以把声音的变化转化为电流信号．

由公式I=U/R可求出电流范围，结合话筒原理知道话筒是将变化的声音转化成变化的电流．


6.【答案】②①③⑤④;

【解析】电话工作顺序是：人对话筒说话时，声波使膜片振动， 膜片忽松忽紧挤压炭粒，使电阻忽大忽小，在电路中产生了强弱按声音振动而变化的电流，磁体对铁片的吸引力忽大忽小，使铁片振动，振动情形和对方说话相同，所以为②①③⑤④．

电话的工作过程是把声音信号转化为电信号，再把电信号转化为声音信号．利用炭粒的松紧使电阻发生变化，引起电路中电流的变化，把声音信号转化为电流．听筒内有电磁铁，携带声音信号的变化的电流在电磁铁上产生变化的磁场，对薄铁片膜产生大小不同的作用力，膜片振动发出声音，把变化的电流再转化为声音．


7.【答案】小磁针偏转 ; 通电导线周围存在磁场 ; 成立 ;

【解析】解：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立；  
故答案为：小磁针偏转；通电导线周围存在磁场；成立； 
奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场。 
该题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握。


8.【答案】话筒是磁生电，听筒是电生磁;

【解析】 话筒把声音信号转化为电流，声音使耳机内线圈在磁场内振动，产生感应电流，即磁生电，产生一个随着声音大小变化的电流．通过导线把变化的电流连接至另一个耳机（听筒）处，磁体对电流有力的作用，电流的大小和方向都在变，就会使线圈在磁场中受到大小和方向变化的作用力，带动纸盆振动发声，所以听筒利用了电生磁．

话筒是将声音转化为电信号，声音使耳机内线圈在磁场内振动，产生感应电流，是磁生电；听筒处磁体对电流有力的作用，电流的大小和方向都在变，就会使线圈在磁场中受到大小和方向变化的作用力带动纸盆振动发声，所以听筒利用了电生磁．


9.【答案】(1)SOS信号为国际统一规定的呼救信号；

(2)SOS信号除了可用无线电报发出，也可以用灯光发出三短三长三短的信号；还可以用敲击物体发出三短三长三短声音的方法来表示．;

【解析】 由材料分析可以知道SOS信号为国际统一规定的呼救信号；SOS信号除了可用无线电报发出，也可以用灯光发出三短三长三短的信号；还可以用敲击物体发出三短三长三短声音的方法来表示．

本题需要从材料中找出SOS信号是什么，需要一定归纳总结能力．


10.【答案】答：现代的通信方式包括：微波通信、卫星通信、光纤通信等，现在的信息高速公路就是指这些通信． 
1、微波通信：靠中继续接力来实现微波信号远距离传输．优点：通信容量大，传输稳定，抗灾能力强等． 
2、卫星通信：卫星通信是微波通信的手段之一．优点：卫星通信具有覆盖面大，通信距离长，不受地理环境限制，以及投资少，见效快等独特的优点． 
3、光纤通信：频带宽，容量大，中继距离长，抗干扰性好，保密性强，成本低，传输质量高等优点．;

【解析】要掌握现代“信息高速公路”是由光纤、卫星与微波通信等技术与设备组成的高速信息传输通道的俗称．


11.【答案】(1)当话筒膜片由静止向左运动时,电阻增大,回路中电流变小,电磁铁磁性减小,对听筒膜片的引力减小,故原来静止的膜片向右运动;

(2)当话筒膜片由静止向右运动时，电阻减小，回路中电流变大，电磁铁磁性增强，对听筒膜片的引力增大，故原来静止的膜片向左运动．;

【解析】此题综合考查了滑动变阻器的连接、串联电路的电流特点以及影响电磁铁磁性强弱的因素． 理解老式电话机的工作原理，提取题目有效信息，弄清各个量的变化关系是解答该题的关键．通过解答此题，需要理解滑动变阻器的连接方式即“一上一下”．在串联电路中，各处的电流都是相等的，此题中就是通过滑动变阻器来控制电路中的总电阻，进而影响电路通过的电流，电路中电流的大小会影响电磁铁磁性的强弱．


12.【答案】袖珍电话袖珍电话重约130~300g，目前日本等国正在开发或试制．人们用这种电话可任意在街上、海滩、田野或大楼内打电话，只要200~500m之内有一个接收点（比如公用电话亭）便可，使用起来极为方便；

聋哑人“电话”英国研制出了一套供聋哑人用的“电话”系统．该系统拥有６ｃｍ２的电视荧光屏和一个小型录像机．它可将聋哑人的手语和脸部表情，通过录像机转变为画面，显示在对方的电话荧光屏上．;

【解析】电话家族又添新成员近年来，在世界的一些发达国家里，电话家族又增添了一些新成员，它们是：模糊电话使用时无须拨号，拿起听筒说出通话人姓名，电话即自动接通．它是将打电话人的声音转为电磁信号，由模糊电话自动寻找接话人数据，并转换成为相应的电话号码；

袖珍电话袖珍电话重约130~300g，目前日本等国正在开发或试制．人们用这种电话可任意在街上、海滩、田野或大楼内打电话，只要200~500m之内有一个接收点（比如公用电话亭）便可，使用起来极为方便；

聋哑人“电话”英国研制出了一套供聋哑人用的“电话”系统．该系统拥有６ｃｍ２的电视荧光屏和一个小型录像机．它可将聋哑人的手语和脸部表情，通过录像机转变为画面，显示在对方的电话荧光屏上．

本题开放型问题，只要合理即可．
