物理九年级全册第二十一章 信息的传递第1节 现代顺风耳──电话课后练习题

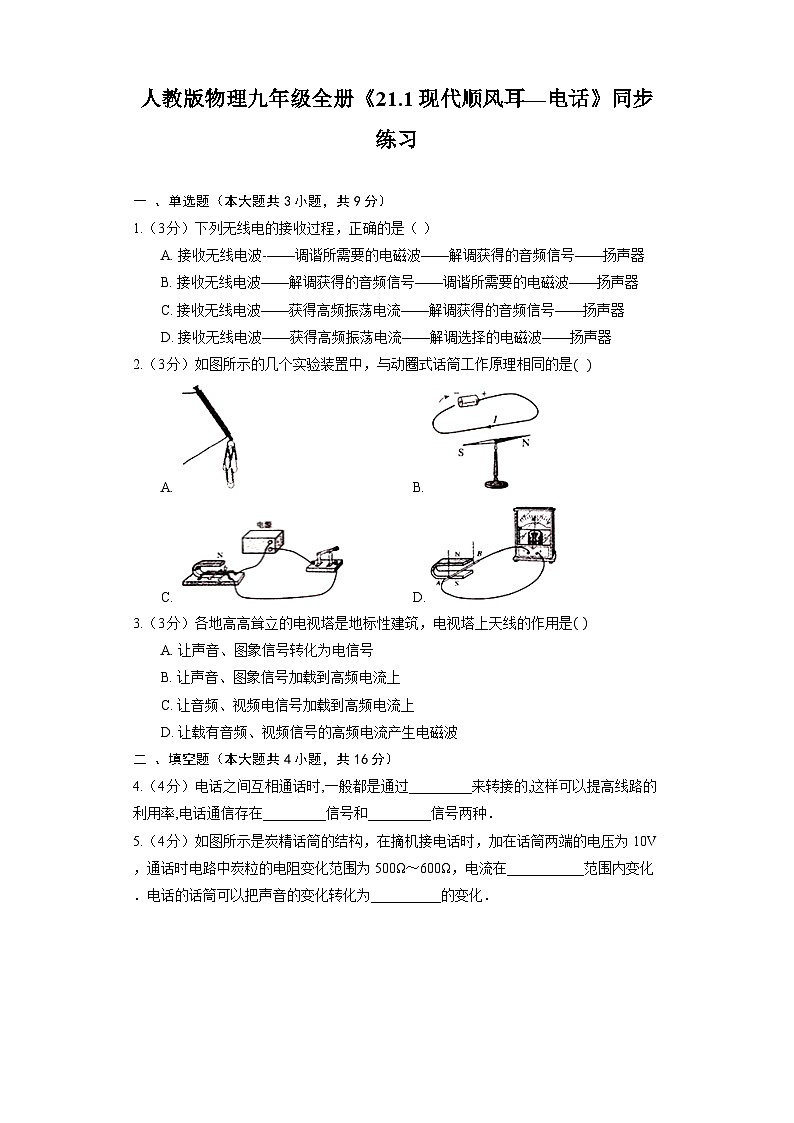

人教版物理九年级全册《21.1 现代顺风耳—电话》同步练习

一 、单选题（本大题共3小题，共9分）

1.（3分）下列无线电的接收过程，正确的是（ ）

A. 接收无线电波­——调谐所需要的电磁波——解调获得的音频信号——扬声器
B. 接收无线电波——解调获得的音频信号——调谐所需要的电磁波——扬声器
C. 接收无线电波——获得高频振荡电流——解调获得的音频信号——扬声器
D. 接收无线电波——获得高频振荡电流——解调选择的电磁波——扬声器

2.（3分）如图所示的几个实验装置中，与动圈式话筒工作原理相同的是

A.  B.
C.  D.

3.（3分）各地高高耸立的电视塔是地标性建筑，电视塔上天线的作用是

A. 让声音、图象信号转化为电信号
B. 让声音、图象信号加载到高频电流上
C. 让音频、视频电信号加载到高频电流上
D. 让载有音频、视频信号的高频电流产生电磁波

二 、填空题（本大题共4小题，共16分）

4.（4分）电话之间互相通话时,一般都是通过_________来转接的,这样可以提高线路的利用率,电话通信存在_________信号和_________信号两种．

5.（4分）如图所示是炭精话筒的结构，在摘机接电话时，加在话筒两端的电压为10V，通话时电路中炭粒的电阻变化范围为500Ω～600Ω，电流在___________范围内变化．电话的话筒可以把声音的变化转化为__________的变化．

6.（4分）电话是在1876年由________发明的．最简单的电话由______与_______组成．

7.（4分）如图所示，给直导线通电时，其下方的小磁针发生偏转，这说明 ______；要减少地磁场对实验的影响，应使通电导线沿 ______选填“东西”或“南北”方向放置。实验时通过导线的电流应 ______选填“大些”或“小些”。


三 、简答题（本大题共5小题，共30分）

8.（6分）现在常用的动圈式耳机，它的构造跟扬声器相同，不过耳机的体积小很多．右图是动圈式话筒，其构造也和动圈式耳机类似．因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能听到说话声．这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生磁．请问：磁生电和电生磁的两只耳机，哪个是话筒？哪个是听筒？

9.（6分）阅读材料：电话新成员

录音电话和录号电话

录音电话就是在电话机上加一个录音机和一个控制电路，当你有事外出时，只需将录音机的按键按下，有人打电话来时，录音功能会自动录音，对方挂机后，录音机会自动关闭．用户回家后，按下放音按钮就能听到别人打电话的内容．而录号电话只能记录未接电话的电话号码．

投币电话和磁卡电话

投币电话和磁卡电话只需按规定投入硬币或插入磁卡，就能自行通话，不需用专人管理这些电话，它给我们的生活带来很多方便．

可视电话和书写电话

可视电话都配有显示器和摄像头，显示器能显示对方的图像；而摄像头则摄下你的图像，通过传输线在对方的屏幕上显示出来．但可视电话的成本高，且在传输时占用频带较宽，所以未能普及．书写出电话则相当于电话机、书写机和传真机的组合，它可以把用语言难以表达的图文内容书写下来，传送给对方，因此能供给不能听声音的聋哑人“通话”．

（1）你还知道电话的新成员有哪些？请举一例．

（2）你最喜欢哪种电话？想像一下，将来还可有能出现具有哪些功能的新型电话？

10.（6分）如图所示是地球上的人利用卫星进行通信的示意图，结合示意图，简要说明卫星通信的原理． 


11.（6分）如图是老式电话机的原理图．炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生变化，引起电路中的电流发生相应变化．听筒中有一个电磁铁，当线圈中的电流发生变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动．因此，听筒中膜片往返运动的频率跟话筒膜片振动的频率相同，这样听筒中就听到了对方说话的声音．请具体分析：当话筒膜片由静止向左、向右运动时，听筒中原来静止的膜片会怎样运动？

12.（6分）图21.1−9是老式电话机的原理图．炭粒话筒相当于一个变阻器,膜片振动把炭粒压紧和放松时,相当于图中膜片带动滑动头左右移动,使滑动变阻器的电阻发生周期性变化,引起电路中的电流发生相应的周期变化．听筒中有一个电磁铁,当线圈中的电流周期性变化时,它对旁边铁质膜片的引力也随着改变,使膜片来回运动．因此,听筒中膜片往返运动的频率跟话筒膜片振动的频率相同,这样听筒中就听到了对方说话的声音．请具体分析：当话筒膜片由静止向左、向右运动时,听筒中原来静止的膜片会怎样运动?

答案和解析

1.【答案】A;

【解析】无线电波的接收过程：天线接收电磁波→调谐器选出某一频率的电磁波→从高频电磁波中取出音频电信号→放大后送到扬声器→扬声器把音频电信号转换成声音．

故选A


2.【答案】D;

【解析】解：当人对着动圈式话筒说话时，它会产生随人的声音变化而变化的电流，即：闭合电路的一部分导体做切割磁感线运动时能够产生感应电流。  
A、此装置中有电源，是电磁铁的原理图，即通电后，电磁铁有磁性，吸引曲别针，是电流的磁效应，故A不符合题意；  
B、此图是奥斯特实验，即说明了通电导线周围存在着磁场，故B不符合题意；  
C、此装置有电源，通电后，磁场中的金属棒会受力运动，故说通电导线在磁场中受力的作用，故C不符合题意；  
D、此图中没有电源，当做切割磁感线运动时，电路中会产生感应电流，即电磁感应现象，故D符合题意。  
故选：。 
动圈式话筒工作过程是：声波振动引起膜片振动带动线圈振动线圈切割永久磁体的磁场产生感应电流经放大传给扬声器。由此可知其工作原理是电磁感应现象。 
记住：发电机、动圈式话筒利用电磁感应现象原理，带电动机的用电器、扬声器利用通电导体在磁场中受力原理，带电磁铁的仪器利用是电流的磁效应原理。


3.【答案】D;

【解析】解：电磁波可以传递声音、图象等信息，电视节目和广播节目都是通过电磁波传播的；电视塔上天线的作用是让载有音频、视频信号的高频电流产生电磁波并发射出去，故选项正确，选项错误； 
故选 
电视节目是通过电磁波传播的，它由电视台发射塔发射，由电视机天线接收，再通过选台选出特定频率的电磁波． 
了解电磁波的应用是解答该题的关键，是一道基础题，难度不大．


4.【答案】电话交换机;模拟;数字;

【解析】电话之间相互通话,是靠电话交换机来转接的.电话交换机可以大大提高线路的利用率;电话分模拟和数字两种,现代电话已经全部采用数字信号进行传输,只是在交换机和用户之间还在使用模拟信号．


5.【答案】0.017A～0.02A;电流;

【解析】U=10V， R1=500Ω，则I1=U/R1=0.02A；R2=600Ω时，I2=U/R2=0.017A，所以电流范围是0.017A～0.02A；话筒可以把声音的变化转化为电流信号．

由公式I=U/R可求出电流范围，结合话筒原理知道话筒是将变化的声音转化成变化的电流．


6.【答案】贝尔;话筒;听筒;

【解析】第一个发明电话的是贝尔，电话主要是由话筒和听筒组成的．

应该知道第一个发明电话的科学家是贝尔．电话利用话筒把声音信息转化成电流，传到远方，对方的听筒把电流再转化成声音．


7.【答案】通电导体周围存在磁场  南北  大些;

【解析】解：此实验中小磁针的作用是显示通电导体周围存在磁场，即水平导线中有电流通过，小磁针发生偏转，说明通电导体周围存在磁场； 
由于小磁针静止时要指南北方向，为使实验效果更加明显应使通电导体沿南北方向放置，可以防止地磁场的影响，也就是说磁针偏转不是由地磁场引起的； 
通过导线的电流越大，磁场越强，实验现象越明显。 
故答案为：通电导体周围存在磁场；南北；大些。 
做奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场。 
由于小磁针静止时受地磁场的作用，指南北方向，在验证电流周围有磁场时，一般也把直导线南北放置，这样可以减小地磁场对实验的影响。 
此题主要考查了奥斯特实验的过程的了解，同时要知道使实验效果更加明显的放置方法。


8.【答案】话筒是磁生电，听筒是电生磁;

【解析】 话筒把声音信号转化为电流，声音使耳机内线圈在磁场内振动，产生感应电流，即磁生电，产生一个随着声音大小变化的电流．通过导线把变化的电流连接至另一个耳机（听筒）处，磁体对电流有力的作用，电流的大小和方向都在变，就会使线圈在磁场中受到大小和方向变化的作用力，带动纸盆振动发声，所以听筒利用了电生磁．

话筒是将声音转化为电信号，声音使耳机内线圈在磁场内振动，产生感应电流，是磁生电；听筒处磁体对电流有力的作用，电流的大小和方向都在变，就会使线圈在磁场中受到大小和方向变化的作用力带动纸盆振动发声，所以听筒利用了电生磁．


9.【答案】袖珍电话袖珍电话重约130~300g，目前日本等国正在开发或试制．人们用这种电话可任意在街上、海滩、田野或大楼内打电话，只要200~500m之内有一个接收点（比如公用电话亭）便可，使用起来极为方便；

聋哑人“电话”英国研制出了一套供聋哑人用的“电话”系统．该系统拥有６ｃｍ２的电视荧光屏和一个小型录像机．它可将聋哑人的手语和脸部表情，通过录像机转变为画面，显示在对方的电话荧光屏上．;

【解析】电话家族又添新成员近年来，在世界的一些发达国家里，电话家族又增添了一些新成员，它们是：模糊电话使用时无须拨号，拿起听筒说出通话人姓名，电话即自动接通．它是将打电话人的声音转为电磁信号，由模糊电话自动寻找接话人数据，并转换成为相应的电话号码；

袖珍电话袖珍电话重约130~300g，目前日本等国正在开发或试制．人们用这种电话可任意在街上、海滩、田野或大楼内打电话，只要200~500m之内有一个接收点（比如公用电话亭）便可，使用起来极为方便；

聋哑人“电话”英国研制出了一套供聋哑人用的“电话”系统．该系统拥有６ｃｍ２的电视荧光屏和一个小型录像机．它可将聋哑人的手语和脸部表情，通过录像机转变为画面，显示在对方的电话荧光屏上．

本题开放型问题，只要合理即可．


10.【答案】解：通信用户将信号传输给地方站，地方站从地面发出载有信号的电磁波，被通信卫星接收并处理后，再由卫星将它发送到地面站，传输给用户，实现两个地面站或多个地面站之间的远距离通信．;

【解析】根据卫星通信的流程分析．


11.【答案】当炭粒话筒中的膜片向左运动时，使滑动变阻器的滑片向左运动，使变阻器接入电路的电阻变大，电路中电流减小．听筒中电磁铁电流减小，磁性减弱，对膜片的吸引力减小，膜片向右运动；反之当炭粒话筒中的膜片向右运动时，听筒中的膜片向左运动．;

【解析】 电话机中的炭粒话筒利用了声音使炭粒的松紧发生变化，使电路中的电流发生变化，就相当于是一个滑动变阻器，改变接入电路中的电阻．当炭粒话筒中的膜片向左运动时，使滑动变阻器的滑片向左运动，使变阻器接入电路的电阻变大，电路中电流减小．听筒中电磁铁电流减小，磁性减弱，对膜片的吸引力减小，膜片向右运动；反之当炭粒话筒中的膜片向右运动时，听筒中的膜片向左运动．

分析：本题中把炭粒电阻较形象的比喻成滑动变阻器，使学生对炭粒改变电阻更加形象、具体．在分析时只要结合欧姆定律，利用滑动变阻器改变电路中的电流，使电磁铁的磁性强弱发生变化，对膜片的吸引力发生变化，膜片就会振动起来发出声音．


12.【答案】(1)当话筒膜片由静止向左运动时,电阻增大,回路中电流变小,电磁铁磁性减小,对听筒膜片的引力减小,故原来静止的膜片向右运动;

(2)当话筒膜片由静止向右运动时，电阻减小，回路中电流变大，电磁铁磁性增强，对听筒膜片的引力增大，故原来静止的膜片向左运动．;

【解析】此题综合考查了滑动变阻器的连接、串联电路的电流特点以及影响电磁铁磁性强弱的因素． 理解老式电话机的工作原理，提取题目有效信息，弄清各个量的变化关系是解答该题的关键．通过解答此题，需要理解滑动变阻器的连接方式即“一上一下”．在串联电路中，各处的电流都是相等的，此题中就是通过滑动变阻器来控制电路中的总电阻，进而影响电路通过的电流，电路中电流的大小会影响电磁铁磁性的强弱．
