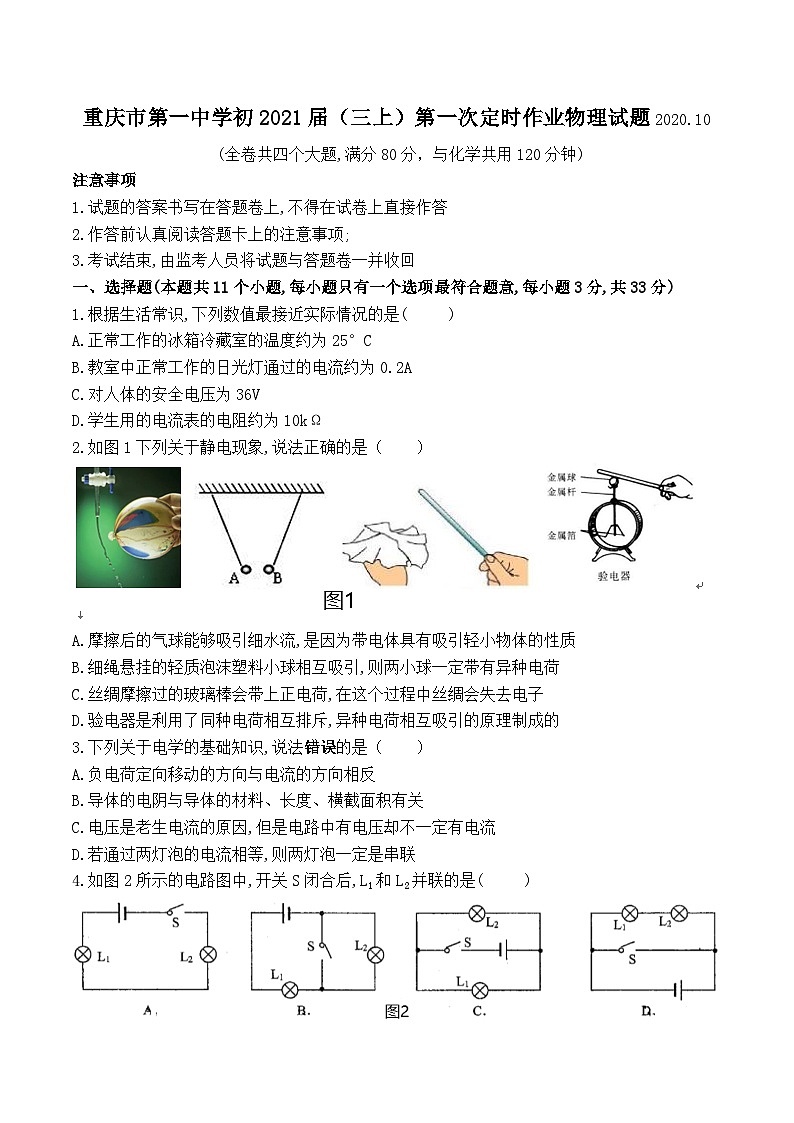

重庆市第一中学初2021届（三上）第一次定时作业物理试题2020.10

 (全卷共四个大题,满分80分，与化学共用120分钟)

注意事项
1.试题的答案书写在答题卷上,不得在试卷上直接作答
2.作答前认真阅读答题卡上的注意事项;
3.考试结束,由监考人员将试题与答题卷一并收回
一、选择题(本题共11个小题,每小题只有一个选项最符合题意,每小题3分,共33分)
1.根据生活常识,下列数值最接近实际情况的是(     )
A.正常工作的冰箱冷藏室的温度约为25°C

B.教室中正常工作的日光灯通过的电流约为0.2A
C.对人体的安全电压为36V

D.学生用的电流表的电阻约为10kΩ
2.如图1下列关于静电现象,说法正确的是（    ）

A.摩擦后的气球能够吸引细水流,是因为带电体具有吸引轻小物体的性质
B.细绳悬挂的轻质泡沫塑料小球相互吸引,则两小球一定带有异种电荷
C.丝绸摩擦过的玻璃棒会带上正电荷,在这个过程中丝绸会失去电子
D.验电器是利用了同种电荷相互排斥,异种电荷相互吸引的原理制成的
3.下列关于电学的基础知识,说法错误的是（    ）
A.负电荷定向移动的方向与电流的方向相反
B.导体的电阴与导体的材料、长度、横截面积有关
C.电压是老生电流的原因,但是电路中有电压却不一定有电流
D.若通过两灯泡的电流相等,则两灯泡一定是串联
4.如图2所示的电路图中,开关S闭合后,L1和L2并联的是(     )

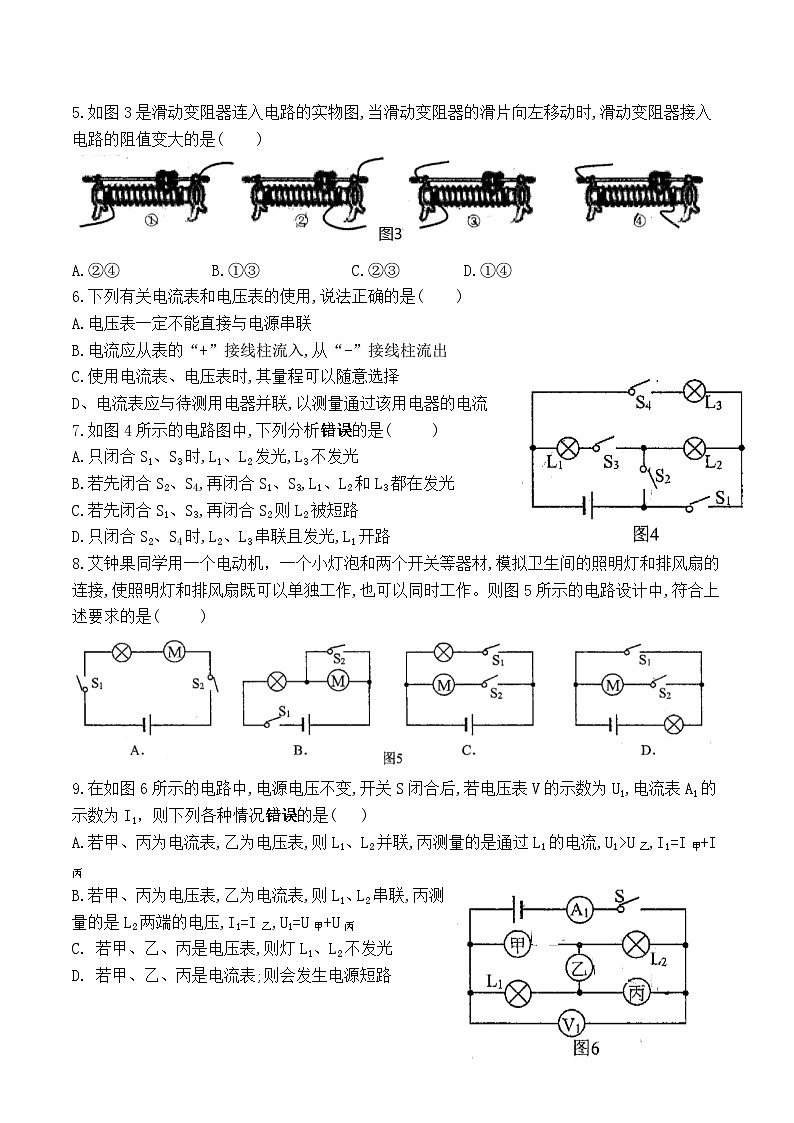

5.如图3是滑动变阻器连入电路的实物图,当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变大的是(    )


A.②④    B.①③    C.②③   D.①④
6.下列有关电流表和电压表的使用,说法正确的是(    )
A.电压表一定不能直接与电源串联
B.电流应从表的“+”接线柱流入,从“-”接线柱流出
C.使用电流表、电压表时,其量程可以随意选择
D、电流表应与待测用电器并联,以测量通过该用电器的电流
7.如图4所示的电路图中,下列分析错误的是(     )
A.只闭合S1、S3时,L1、L2发光,L3不发光
B.若先闭合S2、S4,再闭合S1、S3,L1、L2和L3都在发光
C.若先闭合S1、S3,再闭合S2则L2被短路
D.只闭合S2、S4时,L2、L3串联且发光,L1开路

8.艾钟果同学用一个电动机，一个小灯泡和两个开关等器材,模拟卫生间的照明灯和排风扇的连接,使照明灯和排风扇既可以单独工作,也可以同时工作。则图5所示的电路设计中,符合上述要求的是(     )

9.在如图6所示的电路中,电源电压不变,开关S闭合后,若电压表V的示数为U1,电流表A1的示数为I1，则下列各种情况错误的是(   )
A.若甲、丙为电流表,乙为电压表,则L1、L2并联,丙测量的是通过L1的电流,U1>U乙,I1=I甲+I丙
B.若甲、丙为电压表,乙为电流表,则L1、L2串联,丙测量的是L2两端的电压,I1=I乙,U1=U甲+U丙
C. 若甲、乙、丙是电压表,则灯L1、L2不发光
D. 若甲、乙、丙是电流表;则会发生电源短路

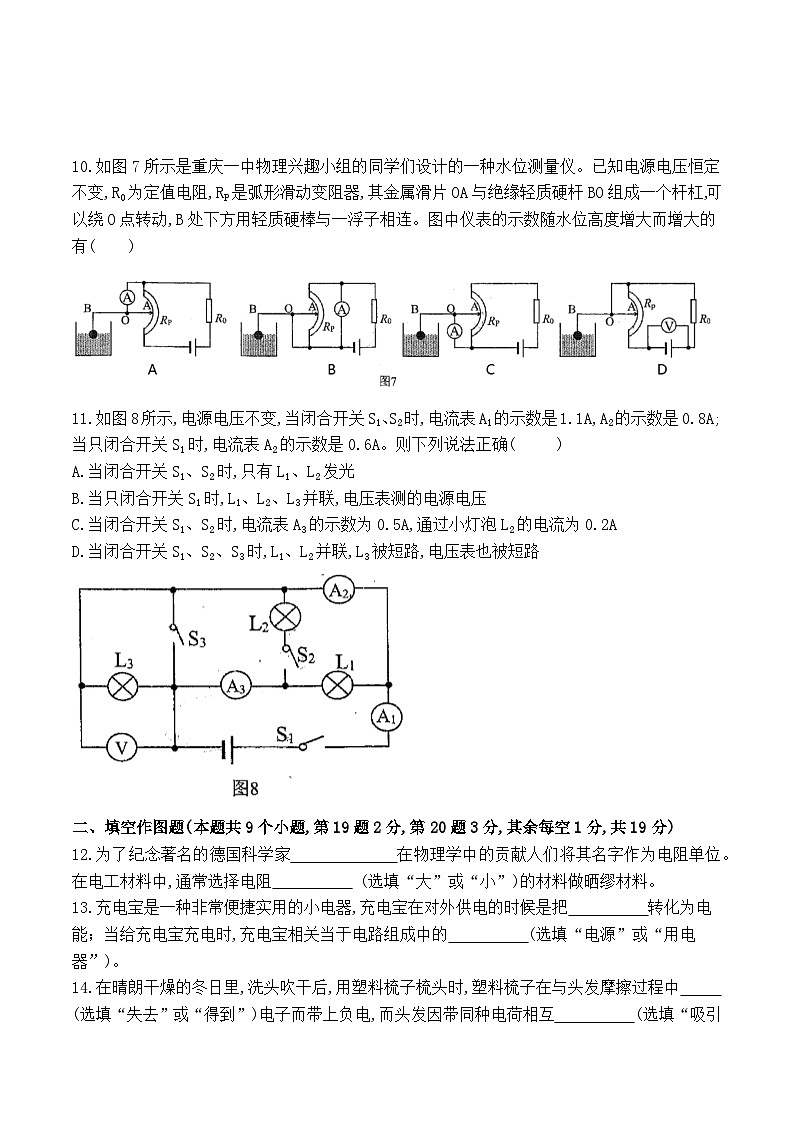

10.如图7所示是重庆一中物理兴趣小组的同学们设计的一种水位测量仪。已知电源电压恒定不变,R0为定值电阻,RP是弧形滑动变阻器,其金属滑片OA与绝缘轻质硬杆BO组成一个杆杠,可以绕O点转动,B处下方用轻质硬棒与一浮子相连。图中仪表的示数随水位高度增大而增大的有(    )

11.如图8所示,电源电压不变,当闭合开关S1、S2时,电流表A1的示数是1.1A,A2的示数是0.8A;当只闭合开关S1时,电流表A2的示数是0.6A。则下列说法正确(     )
A.当闭合开关S1、S2时,只有L1、L2发光
B.当只闭合开关S1时,L1、L2、L3并联,电压表测的电源电压
C.当闭合开关S1、S2时,电流表A3的示数为0.5A,通过小灯泡L2的电流为0.2A
D.当闭合开关S1、S2、S3时,L1、L2并联,L3被短路,电压表也被短路

二、填空作图题(本题共9个小题,第19题2分,第20题3分,其余每空1分,共19分)
12.为了纪念著名的德国科学家             在物理学中的贡献人们将其名字作为电阻单位。在电工材料中,通常选择电阻           (选填“大”或“小”)的材料做晒缪材料。
13.充电宝是一种非常便捷实用的小电器,充电宝在对外供电的时候是把          转化为电能；当给充电宝充电时,充电宝相关当于电路组成中的          (选填“电源”或“用电器”)。
14.在晴朗干燥的冬日里,洗头吹干后,用塑料梳子梳头时,塑料梳子在与头发摩擦过程中          (选填“失去”或“得到”)电子而带上负电,而头发因带同种电荷相互          (选填“吸引"或“排斥”),所以头发越梳越蓬松。


15.取两个相同的不带电的验电器A和B,用与毛皮摩擦过的橡胶棒接触验电器A的金属球,使A带电(如图9甲所示)。用带绝缘柄的金属杆把A和B连接起来,A的金属的角度减小,B的金属箔张开(如图9乙所示)。则甲图中验电器A带的是          (选填“正电荷”或“负电荷”),金属杆中瞬间电流方向是从          (选填“A到B”或“B到A)。

16.如图10所示的电路中,电源电压不变。闭合开关S后,灯L1、L2都发光,此时L1与L2          (选填“并联”或“串联”)。一段时间后,两盏灯突然熄灭,电压表V1的示数变大,V2无示数。产生这一现象的原因是          (选填“L1开路”、“L2开路”、L1短路”、“L2短路”)。
17.如图11是一种可以改变音响声音大小的电路元件结构示意图,A、B、C是固定的铜片,d是一段裸露的弧形电阻,e是一端连接在B上,另一端可在d上滑动的铜片。已知该元件的铜片C和铜片B串接入电路中,使滑片e逆时针转动时,则该元件接入电路的电阻          (选填“变大”或“变小”),通过该元件的电流                    (选填“变大”或“变小”),从而调节音响声音的大小。


18.如图12所示电路,电源电压适当且不变,V1和V2为电压表,A为电流表,L1和L2为小灯泡,R为滑动变阻器，开关闭合前,滑动变阻器的滑片P处于最大阻值处。若闭合开关S、S1、S2,并将滑动变阻器的滑片P移至中点处, 则灯L2          (选填“亮”或“不亮”);若闭合开关S、S2,断开开关S1,滑片P从中点向B端移动过程中,电压表V1示数          .(选填“变大”、“变小”或“保持不变”)。
19.按照图13所示的实物图,请在虚线框内画出电路图。
20.将图14所示的元件连接起来,要求灯泡L1与L2并联,电流表测干路电流(干路电流0.34A),开关同时控制灯L1、L2。


三、实验探究题(本题共3个小题,21题作图1分,其余每空1分,共20分)
21.艾建康同学在“探究串联电路电压特点”的实验中,使用3节新蓄电池作为电源,按如图15甲所示的电路进行实验。


(1)要用电压表测灯L2两端的电压,连接的电路如图15乙所示。图甲中只有一根导线连错了,请在连错的导线上画“×”,并画出正确的连线。
(2)实验中L1、L2最好选择           (选填“相同”或“不同”)规格的小灯泡;闭合开关后,艾建康发现灯L2比L1亮,则通过两灯的电流I1          I2(选填“>”、“”或“<”)；
(3)图15乙修改为正确电路后闭合开关,电压表的示数如图15丙所示,此时灯L2两端的电压为           V，一段时间后,L2突然熄灭,L1仍然发光,电压表无示数,原因可能是          (选填“L1开路”、“L2开路”、“L1短路”、“L2短路”)。
(4)实验结束后整理实验器材时,应先断开开关,再拆除          (选填“电压表”、“灯泡“或“电源”)两端导线,最后拆除其它元件并整理好器材。

22、为了“探究并联电路中电流的关系”,艾伊钟同学设计了如图16甲所示的实验电路图进行实验。

(1)连接电路的过程中开关应该          (选填“断开”或“闭合”)。将电流表连接在C处,闭合开关后,发现其指针位置如图16乙所示,则通过干路的电流为           A；
(2)若要测通过灯泡L的电流,应该将电流表接在甲图中的          (选填“A”、“B”或“C”)处。实验过程中,艾伊钟误将电流表与L1并联,可能会出现的现象是          (多选)；
A.L2熄灭,L1更亮   B.L1、L2都不发光

C.电流表可能损坏   D.电流表指针不偏转
(3)如表所示,艾伊钟经过正确实验操作,反复实验得到了A、B、C三处的电流值。艾伊钟根据三次实验数据分析得出结论:在并联电路中,干路电流等于各支路电流之和。在三次实验中以下操作无意义的是                              ；
A.更换不同规格的小灯泡    B.交换小灯泡的位置

C再并联一个小灯泡     D.更换不同电压的电源
(4)艾伊钟多次实验的目的是                           (选填“减小误差”或“使结论具有普遍性”)；
(5)艾伊钟家电路允许通过的最大总电流为30A,电路中现有以下用电器在工作:4台空调,每台空调电流为5A;一个冰箱,电流为1.5A;一个微波炉,电流为2A,则最多可入电流为0.2A的电灯          盏。

23.阅读下列一段文字,回答问题。我们已经知道导体的电阻是导体本身的一种性质,它的大小与导体的长度、横截面积和材料有关,进一步研究表明,在温度不变时,导体的电阻跟导体的长度成正比,跟导体的横截面积成反比,用公式表示为,其中R、L、S分别表示导体的电阻、导体的长度和横截面积。而ρ是反映材料导电性能的物理量,我们把它叫做材料的电阻率。为了探究“材料的电阻率大小与什么有关”。
艾云栋同学提出如下猜想
猜想一:电阻率与材料的长度有关
猜想二:电阻率与材料的横截面积有关;
猜想三:电阻率与材料的种类有关。
于是艾云栋找来不同规格的导线进行测量,实验数据见下表

(1)为了便于研究多因素的问题,我们通常采用          (选填“转换法”或“控制变量法”)；
(2)分析比较实验序号          的两组数据,可以初步确定猜想二是错误的。
(3)分析比较实验序号1、2的数据,可以初步确定猜想一是          (选填“正确”或“错误”)的。
(4)分析比较实验序号1、4、5的数据,可得到的初步结论是:电阻率与材料的种类          (选填“无关”或“有关”)；
(5)根据表中的数据,如果要制作一个滑动变阻器,应选用          (选填“铜”、“铁”或“镍铬合金”) 作为电阻线圆,这是因为相同规格的这种材料电阻较          (选填“大”或“小”)；
(6)根据表中的数据求出一段长100m,横截面积0.34mm2的铜导线的电阻为          Ω。

四、论述与计算题(本题共1小题,共8分。解答应写出必要的文字说明、解答步骤和公式,只写出最后答案的不能得分。)
24.如图17所示,电源电压恒定不变,R1=10Ω,R2=30Ω,滑动变阻器R3最大阻值为20Ω。当滑动变阻器R3的滑片位于最右端,S1闭合,S2、S3断开时,电压表V1的示数为12V。求:
(1)电源电压;
(2)当滑动变阻器R3的滑片位于最右端,S1闭合,S2、S3断开时,发现在1min内通过R1的电荷量为72C,则通过R1的电流为多少;
(3)将滑动变阻器的滑片调至某位置,同时闭合开关S1、S2、S3,此时通过R3的电流为1.6A,电流表A的示数为2A,则通过R2的电流为多少;
(4)仅闭合开关S1,并将滑动变阻器的滑片从最右端移至某处,此过程中电压表V1的示数变化了4V,则此时V1和V2的示数各为多少.
