重庆市育才中学初2021届（九上）半期考试物理试题（ 无答案）
展开
这是一份重庆市育才中学初2021届（九上）半期考试物理试题（ 无答案），共7页。试卷主要包含了选择题，填空作图题，实验探究题，计算题等内容，欢迎下载使用。

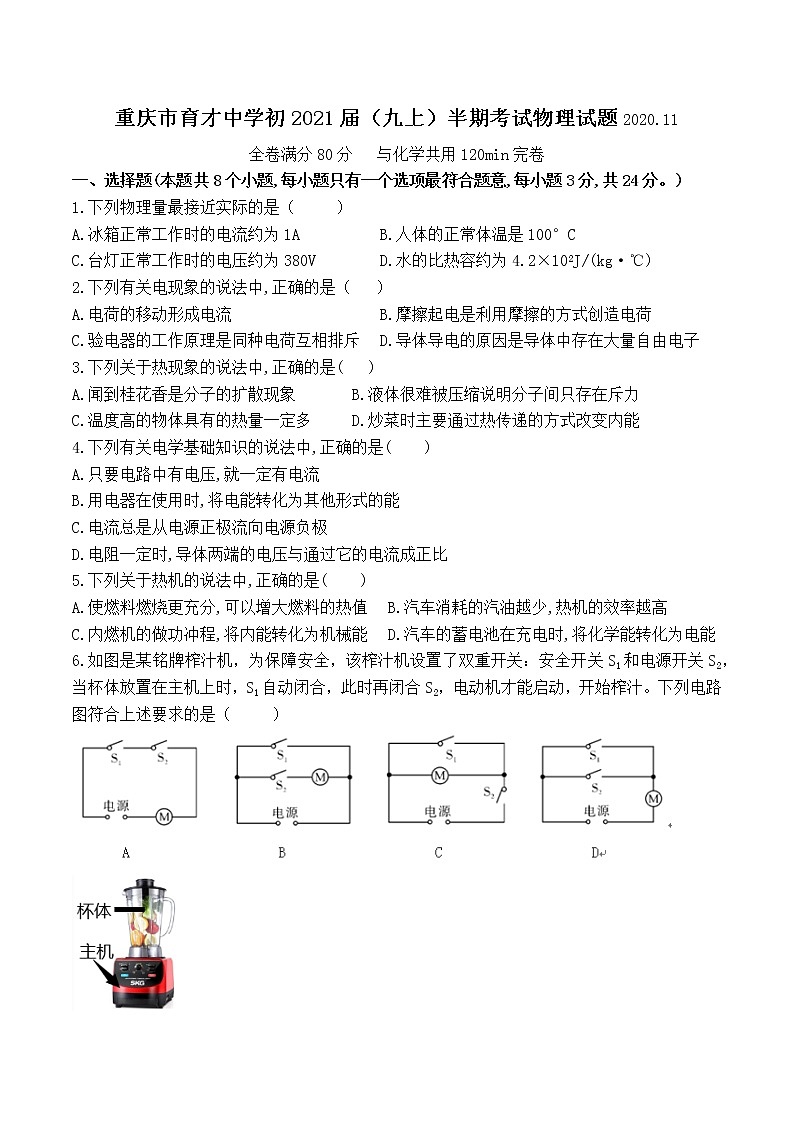

一、选择题(本题共8个小题,每小题只有一个选项最符合题意,每小题3分,共24分。)
1.下列物理量最接近实际的是（ ）
A.冰箱正常工作时的电流约为1AB.人体的正常体温是100°C
C.台灯正常工作时的电压约为380VD.水的比热容约为4.2×102J/(kg·℃)
2.下列有关电现象的说法中,正确的是（ ）
A.电荷的移动形成电流B.摩擦起电是利用摩擦的方式创造电荷
C.验电器的工作原理是同种电荷互相排斥D.导体导电的原因是导体中存在大量自由电子
3.下列关于热现象的说法中,正确的是( )
A.闻到桂花香是分子的扩散现象B.液体很难被压缩说明分子间只存在斥力
C.温度高的物体具有的热量一定多D.炒菜时主要通过热传递的方式改变内能
4.下列有关电学基础知识的说法中,正确的是( )
A.只要电路中有电压,就一定有电流
B.用电器在使用时,将电能转化为其他形式的能
C.电流总是从电源正极流向电源负极
D.电阻一定时,导体两端的电压与通过它的电流成正比
5.下列关于热机的说法中,正确的是( )
A.使燃料燃烧更充分,可以增大燃料的热值 B.汽车消耗的汽油越少,热机的效率越高
C.内燃机的做功冲程,将内能转化为机械能 D.汽车的蓄电池在充电时,将化学能转化为电能
6.如图是某铭牌榨汁机，为保障安全，该榨汁机设置了双重开关：安全开关S1和电源开关S2，当杯体放置在主机上时，S1自动闭合，此时再闭合S2，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
7.如图所示的电路中，电源电压保持不变．闭合开关S，电流表和电压表正常偏转．如果某时刻电路出现故障，两表的示数一个变大，一个变小，那么故障原因可能是（ ）
A．电阻R1短路B．电源电压减小C．电阻R2短路D．电阻R2断路
8.如图电路,电源电压为6V且保持不变,电压表量程为“0~15V”,电流表量程均为“0~3A”,滑动变阻器R规格为“20Ω 1A”,小灯泡L标有“6V 0.6A”的字样(灯丝电阻不变),闭合开关S,移动滑动变阻器的滑片P,在保证电路安全的情况下,下列说法正确的是( )
A.电压表的示数变化范围是0~6V
B.电流表A1的示数变化范围是0.9A~1.6A
C.滑动变阻器R的阻值变化范围是2.5Ω~20Ω
D.滑片P由最左端向右移到中点的过程中,电流表A1和A2示数都变大
二、填空作图题(本题共6个小题,第14小题作图2分,其余每空1分,共12分。)
9.物理学的发展离不开物理学家不懈的探索和无私的奉献。德国物理学家 最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系。为了纪念他做出的杰出贡献,人们用他的名字来命名物理量 的单位。
10.如图所示为小明家中的电能表，电路中某时段只有电水壶工作，电能表的转盘转过150转，段时间内电水壶消耗的电能为________kW⋅h，若电水壶里装有1kg的水，经过一段时间后，水温从20℃升高到70℃．该过程中，水吸收的热量是 J。(C水=4.2×103J/(kg⋅℃)
11.华为公司推出首款5G折叠屏MateX手机，该款手机采用向外折叠、可弯曲的屏幕.在同一家庭电路中，该手机充电时，与正在烧水的电水壶的连接方式是 （选填“串联”“并联”）；该手机采用双电池结构，电池总容量高达4500mA·h，电池总电压约为4V，则充满电时电池储存的电能为 J。

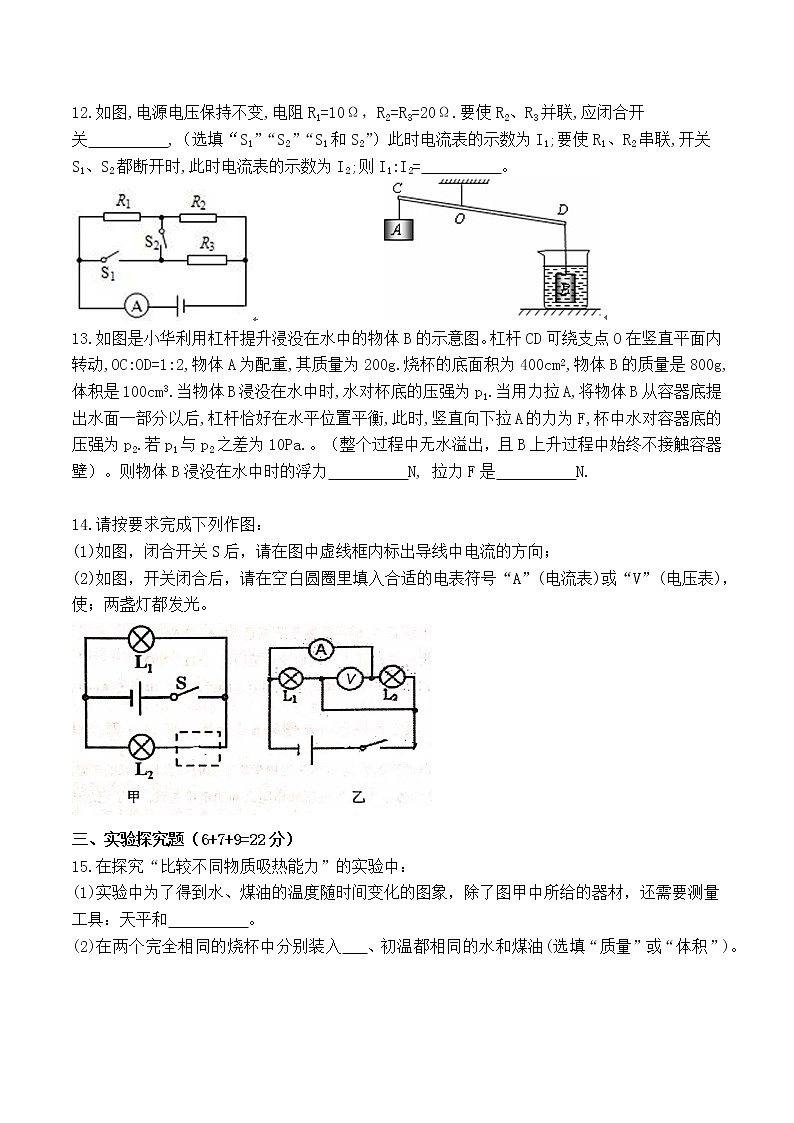

12.如图,电源电压保持不变,电阻R1=10Ω，R2=R3=20Ω.要使R2、R3并联,应闭合开关 ,（选填“S1”“S2”“S1和S2”）此时电流表的示数为I1;要使R1、R2串联,开关S1、S2都断开时,此时电流表的示数为I2;则I1:I2= 。
13.如图是小华利用杠杆提升浸没在水中的物体B的示意图。杠杆CD可绕支点O在竖直平面内转动,OC:OD=1:2,物体A为配重,其质量为200g.烧杯的底面积为400cm2,物体B的质量是800g,体积是100cm3.当物体B浸没在水中时,水对杯底的压强为p1.当用力拉A,将物体B从容器底提出水面一部分以后,杠杆恰好在水平位置平衡,此时,竖直向下拉A的力为F,杯中水对容器底的压强为p2.若p1与p2之差为10Pa.。（整个过程中无水溢出，且B上升过程中始终不接触容器壁）。则物体B浸没在水中时的浮力 N, 拉力F是 N.
14.请按要求完成下列作图：
(1)如图，闭合开关S后，请在图中虚线框内标出导线中电流的方向；
(2)如图，开关闭合后，请在空白圆圈里填入合适的电表符号“A”(电流表)或“V”(电压表)，使；两盏灯都发光。
三、实验探究题（6+7+9=22分）
15.在探究“比较不同物质吸热能力”的实验中：
(1)实验中为了得到水、煤油的温度随时间变化的图象，除了图甲中所给的器材，还需要测量工具：天平和 。
(2)在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油(选填“质量”或“体积”)。
(3)实验中选择相同规格的电加热器，电加热器工作时，将电能转化为 能；本实验中，水和煤油吸收热量相同时，可以通过比较 （选填“升高的温度”“加热时间”）来比较水和煤油的吸热能力。
(4)某时刻，温度计的示数，如图，此时温度计的示数为 ℃；
(5)根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象,如图乙所示,则 的吸热能力更强。 (选填“水”或“煤油”)。
16.小桃子在“探究串联电路电流、电压的规律”的实验中：
(1)为了探究串联电路的电流规律,分别把图9甲中A、B、C三点断开,然后把 (选填“电压表”或“电流表”)接入,分别测得A、B、C三处的电流为IA、IB和IC。由实验可知:串联电路中,电流的关系是 (选填字母编号)
A.IA=IB=ICB.IA>IB>ICC.IA(2)在探究串联电路的电压规律时,小陶子用电压表测量AB间的电压。闭合开关后,电压表示数如图9乙所示,为了使实验结果更精确,接下来他应该:断开开关,( )(选填字母编号)
A.减小电源电压B.换一个量程更大的电压表C.换用电压表的小量程
(3)调整后,再次闭合开关,电压表的示数如图9丙所示,此时AB两点间的电压为 V。接着,再分别测出BC、AC间的电压并记录在如图9丁所示的表格中,分析实验数据得出结论:串联电路中, (写出UAB、UBC和UAC之间的关系式即可).
(4)实验中,应选择规格 (选填“相同”或“不同”)的小灯泡进行多次实验,目的是( )
A.取平均值减小误差B.寻找普遍规律
17.如图10甲所示是小陶子“测量小灯泡电阻”的部分实验电路,调节学生电源使电源电压恒为4.5V,小灯泡的额定电压(小灯泡正常发光时的电压)是2.5V,灯泡正常发光时的电阻约为9Ω,电流表(0~0.6A、0~3A)和电压表(0~3V、0~15V)各有两个量程。
(1)请在图甲中用笔画线代替导线，使其成为完整的电路；要求：滑动变阻器的滑片P向左滑动时，电路中的电流变大；
(2)连接电路的过程中，开关应______；
(3)闭合开关前，发现电流表指针偏转如图乙所示，出现这种情况的原因是 ；
(4)解决(3)中问题并检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，分析故障的原因可能是 （选填“电流表”“小灯泡”“滑动变阻器”）断路；
(5)排除故障后继续实验，测量数据如下表所示：
小灯泡正常工作时的电流表的指针指示如图丙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）；
的额定功率____W；在第1次实验中，灯泡不亮的原因是______（答出一个原因即可）；
(6)为了完成上述所有实验数据，则兴趣小组所使用的滑动变阻器的最大阻值至少是 Ω；
(7)整个实验过程中，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系是：ΔR1 ΔR2，（选填“>”“<”“=”）.
(8)兴趣小组的同学想接着探究“电流与电阻的关系”，于是将图甲中的小灯泡分别换成10Ω、15Ω、20Ω的三个定值电阻进行实验，同时用规格为“80Ω 1A”的滑动变阻器替换原来的滑动变阻器，电路其他部分的连接不会。小桃子用15Ω的定值电阻做完实验后，若保持滑动变阻器的滑片位置不定，用20Ω的定值电阻替换15Ω的定值电阻，闭合开关后，应将滑动变阻器的滑片向 （选填“左”“右”）移动，才能使定值电阻两端的电压达到所控制的电压值。为了完成这三次实验，则定值电阻两端的电压能控制的最小值为 V。
四、计算题（6+8+8=22分）
18.如图所示,电阻R1的电阻为10Ω,R2的电阻为30Ω，当开关S断开时，电流表示数为0.3A，求：(1)电源电压.
(2)干路上的电流大小。
19.如图(a)所示电路,电源电压恒为6V保持不变。小灯泡L标有“5V 0.5A”字样(灯丝电阻不随温度变化), 滑动变阻器R1的铭牌“20Ω 1A”，电流表量程0∼0.6A,电压表量程0∼3V.求：(1)小灯泡正常发光时的电阻；
(2)只闭合开关S和S1，滑动变阻器的滑片P置于最左端时，电压表的示数为2V，求定值电阻R2的阻值；
(3)只闭合开关S和S2,移动滑动变阻器的滑片P,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围。
20.小桃子设计了一个电子秤，通过改装电压表来容器对称的压力．如图，电源电压恒定，R0为定值电阻，在压敏电阻Rx上放有托盘，托盘上放有容器（容器重力为10N，不计托盘的质量），容器内装有40N的水．闭合开关S，用轻质绳连接不吸水的圆柱体物体，将物体两次浸入水中（均未浸没且不触底，水未溢出），第一次工件下表面距水面2cm，电压表示数为6V，细绳的作拉力为20N，此时压敏电阻的阻值为20Ω；第二次工件下表面距水面6cm，电压表示数为4V，压敏电阻上表面的受力面积为500cm2，其电阻值Rx随压力F的变化关系如表． g取 10N/kg，ρ水=1.0×103kg/m3，求：
（1）工件未浸入水中时，压敏电阻所受的压强．
（2）工件下表面距水面 2cm时，其下表面所受水的压强．
（3）为使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，从而控制镀膜情况，你认为应该怎样利用现有元件改进电路？
（4）在原设计电路中，如果工件两次浸入水中压敏电阻所受压强的变化大于6000Pa，求该电路的电源电压．
一、选择题(本题共8个小题,每小题只有一个选项最符合题意,每小题3分,共24分。)
1.下列物理量最接近实际的是（ ）
A.冰箱正常工作时的电流约为1AB.人体的正常体温是100°C
C.台灯正常工作时的电压约为380VD.水的比热容约为4.2×102J/(kg·℃)
2.下列有关电现象的说法中,正确的是（ ）
A.电荷的移动形成电流B.摩擦起电是利用摩擦的方式创造电荷
C.验电器的工作原理是同种电荷互相排斥D.导体导电的原因是导体中存在大量自由电子
3.下列关于热现象的说法中,正确的是( )
A.闻到桂花香是分子的扩散现象B.液体很难被压缩说明分子间只存在斥力
C.温度高的物体具有的热量一定多D.炒菜时主要通过热传递的方式改变内能
4.下列有关电学基础知识的说法中,正确的是( )
A.只要电路中有电压,就一定有电流
B.用电器在使用时,将电能转化为其他形式的能
C.电流总是从电源正极流向电源负极
D.电阻一定时,导体两端的电压与通过它的电流成正比
5.下列关于热机的说法中,正确的是( )
A.使燃料燃烧更充分,可以增大燃料的热值 B.汽车消耗的汽油越少,热机的效率越高
C.内燃机的做功冲程,将内能转化为机械能 D.汽车的蓄电池在充电时,将化学能转化为电能
6.如图是某铭牌榨汁机，为保障安全，该榨汁机设置了双重开关：安全开关S1和电源开关S2，当杯体放置在主机上时，S1自动闭合，此时再闭合S2，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（ ）
7.如图所示的电路中，电源电压保持不变．闭合开关S，电流表和电压表正常偏转．如果某时刻电路出现故障，两表的示数一个变大，一个变小，那么故障原因可能是（ ）
A．电阻R1短路B．电源电压减小C．电阻R2短路D．电阻R2断路
8.如图电路,电源电压为6V且保持不变,电压表量程为“0~15V”,电流表量程均为“0~3A”,滑动变阻器R规格为“20Ω 1A”,小灯泡L标有“6V 0.6A”的字样(灯丝电阻不变),闭合开关S,移动滑动变阻器的滑片P,在保证电路安全的情况下,下列说法正确的是( )
A.电压表的示数变化范围是0~6V
B.电流表A1的示数变化范围是0.9A~1.6A
C.滑动变阻器R的阻值变化范围是2.5Ω~20Ω
D.滑片P由最左端向右移到中点的过程中,电流表A1和A2示数都变大
二、填空作图题(本题共6个小题,第14小题作图2分,其余每空1分,共12分。)
9.物理学的发展离不开物理学家不懈的探索和无私的奉献。德国物理学家 最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系。为了纪念他做出的杰出贡献,人们用他的名字来命名物理量 的单位。
10.如图所示为小明家中的电能表，电路中某时段只有电水壶工作，电能表的转盘转过150转，段时间内电水壶消耗的电能为________kW⋅h，若电水壶里装有1kg的水，经过一段时间后，水温从20℃升高到70℃．该过程中，水吸收的热量是 J。(C水=4.2×103J/(kg⋅℃)
11.华为公司推出首款5G折叠屏MateX手机，该款手机采用向外折叠、可弯曲的屏幕.在同一家庭电路中，该手机充电时，与正在烧水的电水壶的连接方式是 （选填“串联”“并联”）；该手机采用双电池结构，电池总容量高达4500mA·h，电池总电压约为4V，则充满电时电池储存的电能为 J。
12.如图,电源电压保持不变,电阻R1=10Ω，R2=R3=20Ω.要使R2、R3并联,应闭合开关 ,（选填“S1”“S2”“S1和S2”）此时电流表的示数为I1;要使R1、R2串联,开关S1、S2都断开时,此时电流表的示数为I2;则I1:I2= 。
13.如图是小华利用杠杆提升浸没在水中的物体B的示意图。杠杆CD可绕支点O在竖直平面内转动,OC:OD=1:2,物体A为配重,其质量为200g.烧杯的底面积为400cm2,物体B的质量是800g,体积是100cm3.当物体B浸没在水中时,水对杯底的压强为p1.当用力拉A,将物体B从容器底提出水面一部分以后,杠杆恰好在水平位置平衡,此时,竖直向下拉A的力为F,杯中水对容器底的压强为p2.若p1与p2之差为10Pa.。（整个过程中无水溢出，且B上升过程中始终不接触容器壁）。则物体B浸没在水中时的浮力 N, 拉力F是 N.
14.请按要求完成下列作图：
(1)如图，闭合开关S后，请在图中虚线框内标出导线中电流的方向；
(2)如图，开关闭合后，请在空白圆圈里填入合适的电表符号“A”(电流表)或“V”(电压表)，使；两盏灯都发光。
三、实验探究题（6+7+9=22分）
15.在探究“比较不同物质吸热能力”的实验中：
(1)实验中为了得到水、煤油的温度随时间变化的图象，除了图甲中所给的器材，还需要测量工具：天平和 。
(2)在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油(选填“质量”或“体积”)。
(3)实验中选择相同规格的电加热器，电加热器工作时，将电能转化为 能；本实验中，水和煤油吸收热量相同时，可以通过比较 （选填“升高的温度”“加热时间”）来比较水和煤油的吸热能力。
(4)某时刻，温度计的示数，如图，此时温度计的示数为 ℃；
(5)根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象,如图乙所示,则 的吸热能力更强。 (选填“水”或“煤油”)。
16.小桃子在“探究串联电路电流、电压的规律”的实验中：
(1)为了探究串联电路的电流规律,分别把图9甲中A、B、C三点断开,然后把 (选填“电压表”或“电流表”)接入,分别测得A、B、C三处的电流为IA、IB和IC。由实验可知:串联电路中,电流的关系是 (选填字母编号)
A.IA=IB=ICB.IA>IB>ICC.IA
A.减小电源电压B.换一个量程更大的电压表C.换用电压表的小量程
(3)调整后,再次闭合开关,电压表的示数如图9丙所示,此时AB两点间的电压为 V。接着,再分别测出BC、AC间的电压并记录在如图9丁所示的表格中,分析实验数据得出结论:串联电路中, (写出UAB、UBC和UAC之间的关系式即可).
(4)实验中,应选择规格 (选填“相同”或“不同”)的小灯泡进行多次实验,目的是( )
A.取平均值减小误差B.寻找普遍规律
17.如图10甲所示是小陶子“测量小灯泡电阻”的部分实验电路,调节学生电源使电源电压恒为4.5V,小灯泡的额定电压(小灯泡正常发光时的电压)是2.5V,灯泡正常发光时的电阻约为9Ω,电流表(0~0.6A、0~3A)和电压表(0~3V、0~15V)各有两个量程。
(1)请在图甲中用笔画线代替导线，使其成为完整的电路；要求：滑动变阻器的滑片P向左滑动时，电路中的电流变大；
(2)连接电路的过程中，开关应______；
(3)闭合开关前，发现电流表指针偏转如图乙所示，出现这种情况的原因是 ；
(4)解决(3)中问题并检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，分析故障的原因可能是 （选填“电流表”“小灯泡”“滑动变阻器”）断路；
(5)排除故障后继续实验，测量数据如下表所示：
小灯泡正常工作时的电流表的指针指示如图丙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）；
的额定功率____W；在第1次实验中，灯泡不亮的原因是______（答出一个原因即可）；
(6)为了完成上述所有实验数据，则兴趣小组所使用的滑动变阻器的最大阻值至少是 Ω；
(7)整个实验过程中，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系是：ΔR1 ΔR2，（选填“>”“<”“=”）.
(8)兴趣小组的同学想接着探究“电流与电阻的关系”，于是将图甲中的小灯泡分别换成10Ω、15Ω、20Ω的三个定值电阻进行实验，同时用规格为“80Ω 1A”的滑动变阻器替换原来的滑动变阻器，电路其他部分的连接不会。小桃子用15Ω的定值电阻做完实验后，若保持滑动变阻器的滑片位置不定，用20Ω的定值电阻替换15Ω的定值电阻，闭合开关后，应将滑动变阻器的滑片向 （选填“左”“右”）移动，才能使定值电阻两端的电压达到所控制的电压值。为了完成这三次实验，则定值电阻两端的电压能控制的最小值为 V。
四、计算题（6+8+8=22分）
18.如图所示,电阻R1的电阻为10Ω,R2的电阻为30Ω，当开关S断开时，电流表示数为0.3A，求：(1)电源电压.
(2)干路上的电流大小。
19.如图(a)所示电路,电源电压恒为6V保持不变。小灯泡L标有“5V 0.5A”字样(灯丝电阻不随温度变化), 滑动变阻器R1的铭牌“20Ω 1A”，电流表量程0∼0.6A,电压表量程0∼3V.求：(1)小灯泡正常发光时的电阻；
(2)只闭合开关S和S1，滑动变阻器的滑片P置于最左端时，电压表的示数为2V，求定值电阻R2的阻值；
(3)只闭合开关S和S2,移动滑动变阻器的滑片P,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围。
20.小桃子设计了一个电子秤，通过改装电压表来容器对称的压力．如图，电源电压恒定，R0为定值电阻，在压敏电阻Rx上放有托盘，托盘上放有容器（容器重力为10N，不计托盘的质量），容器内装有40N的水．闭合开关S，用轻质绳连接不吸水的圆柱体物体，将物体两次浸入水中（均未浸没且不触底，水未溢出），第一次工件下表面距水面2cm，电压表示数为6V，细绳的作拉力为20N，此时压敏电阻的阻值为20Ω；第二次工件下表面距水面6cm，电压表示数为4V，压敏电阻上表面的受力面积为500cm2，其电阻值Rx随压力F的变化关系如表． g取 10N/kg，ρ水=1.0×103kg/m3，求：
（1）工件未浸入水中时，压敏电阻所受的压强．
（2）工件下表面距水面 2cm时，其下表面所受水的压强．
（3）为使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，从而控制镀膜情况，你认为应该怎样利用现有元件改进电路？
（4）在原设计电路中，如果工件两次浸入水中压敏电阻所受压强的变化大于6000Pa，求该电路的电源电压．
