广东省东莞市2022-2023学年九年级上学期期末物理试题

这是一份广东省东莞市2022-2023学年九年级上学期期末物理试题，共19页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

广东省东莞市2022-2023学年九年级上学期期末物理试题
一、单项选择题（本大题7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一个是正确的.请把答题卡上对应题目所选的选项涂黑）
1．（3分）如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。细丝张开的原因是（　　）

A．异种电荷相吸 B．同种电荷相斥
C．分子间相斥 D．大气压作用
2．（3分）如图为九年级同学立定跳远比赛时经历起跳、最高点、落地三个位置的示意图，则该同学从最高点至落地过程中重力所做的功最接近（　　）

A．50J B．100J C．300J D．900J
3．（3分）四只相同规格的烧杯中装有水，水量及其温度如图所示。关于四只烧杯中水的内能的大小，下列判断正确的是（　　）

A．a烧杯中水的内能大于b烧杯中水的内能
B．c烧杯中水的内能大于d烧杯中水的内能
C．a烧杯中水的内能大于c烧杯中水的内能
D．d烧杯中水的内能大于c烧杯中水的内能

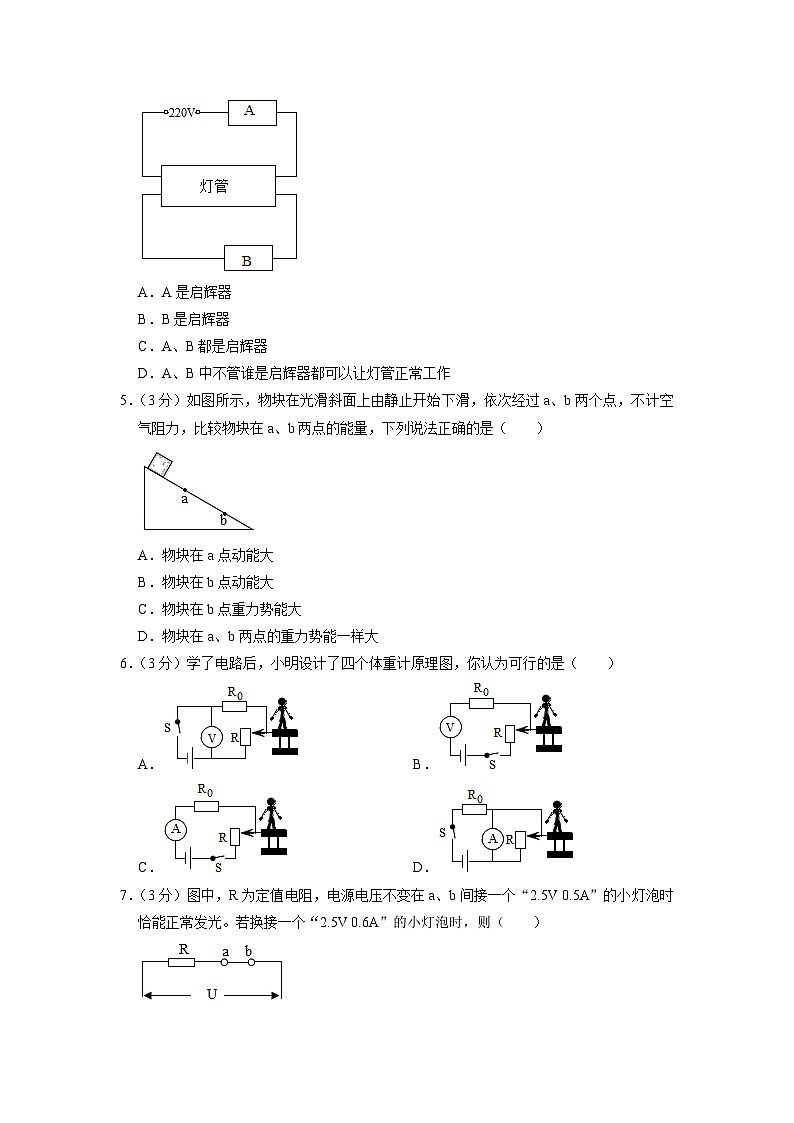

4．（3分）有一种日光灯，如图所示，在启动时要用启辉器，但当日光灯启动后，可以取下启辉器，日光灯依然能正常工作，下列说法正确的是（　　）

A．A是启辉器
B．B是启辉器
C．A、B都是启辉器
D．A、B中不管谁是启辉器都可以让灯管正常工作
5．（3分）如图所示，物块在光滑斜面上由静止开始下滑，依次经过a、b两个点，不计空气阻力，比较物块在a、b两点的能量，下列说法正确的是（　　）

A．物块在a点动能大
B．物块在b点动能大
C．物块在b点重力势能大
D．物块在a、b两点的重力势能一样大
6．（3分）学了电路后，小明设计了四个体重计原理图，你认为可行的是（　　）
A． B．
C． D．
7．（3分）图中，R为定值电阻，电源电压不变在a、b间接一个“2.5V 0.5A”的小灯泡时恰能正常发光。若换接一个“2.5V 0.6A”的小灯泡时，则（　　）

A．比正常发光暗
B．仍能正常发光
C．比正常发光亮
D．条件不足，发光程度不能确定
二、填空题（本大题7小题，每空1分，共21分）

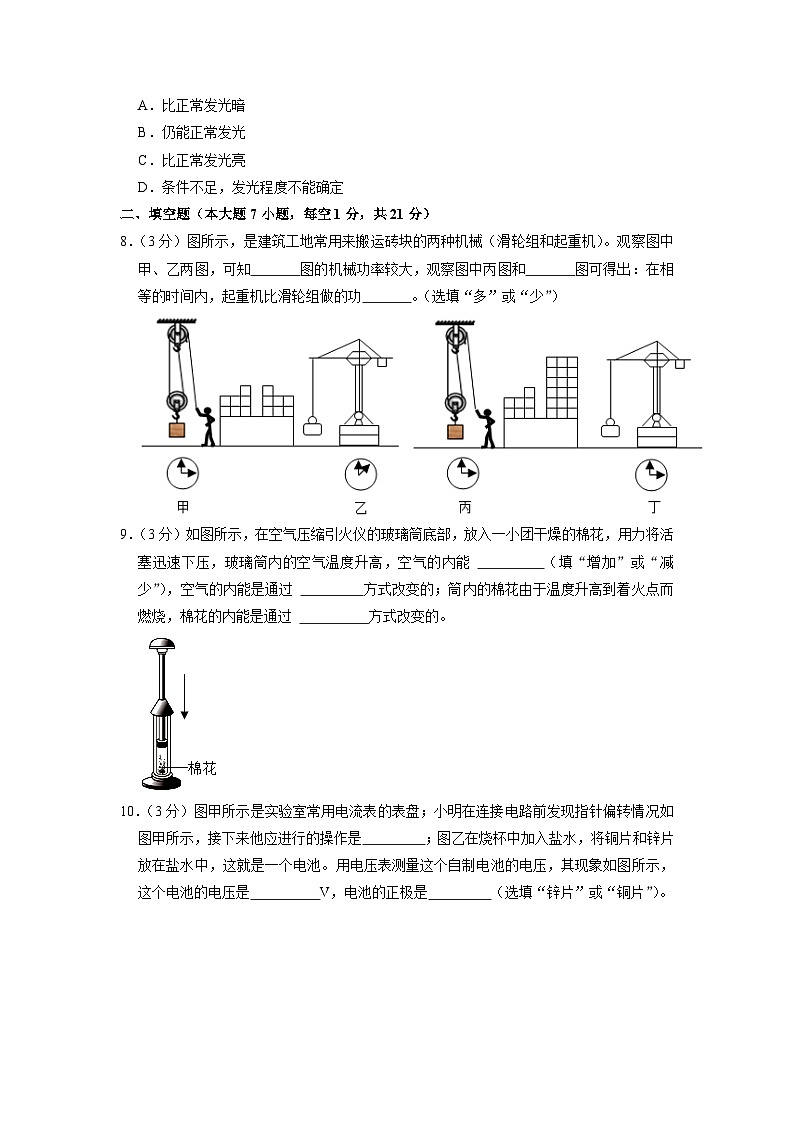

8．（3分）图所示，是建筑工地常用来搬运砖块的两种机械（滑轮组和起重机）。观察图中甲、乙两图，可知　 　图的机械功率较大，观察图中丙图和　 　图可得出：在相等的时间内，起重机比滑轮组做的功　 　。（选填“多”或“少”）

9．（3分）如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能 　 　（填“增加”或“减少”），空气的内能是通过 　 　方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过 　 　方式改变的。

10．（3分）图甲所示是实验室常用电流表的表盘；小明在连接电路前发现指针偏转情况如图甲所示，接下来他应进行的操作是　 　；图乙在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是　 　V，电池的正极是　 　（选填“锌片”或“铜片”）。

11．（3分）如图所示，图表示的是汽油机的 　 　冲程。完全燃烧0.1kg的汽油，放出热量为 　 　J，如果这些热量全部被质量为100kg、初温为20℃的水吸收，能使水的温度升高到 　 　℃。[q汽油＝4.62×107J/kg，c水＝4.2×103（J/（kg•℃））]

12．（3分）小明同学利用图电路，探究“导体电阻大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝。甲、乙长度相同；乙、丙粗细相同。实验中，根据　 　判断接入M、N两点间电阻的大小，选用的电阻丝是　 　，若选用乙、丙两电阻丝，可以探究导体电阻的大小与　 　的关系。

13．（3分）在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了。这时，两灯的连接方式是　 　。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是　 　Ω，每个灯泡的实际功率是　 　W。

14．（3分）如题图所示，是某实验小组设计的低压可调亮度台灯的电路。电源电压U保持不变，滑动变阻器的最大阻值是10Ω，闭合开关，滑片P在a端时电流表示数为0.6A．当滑片P在b端时电流表示数为1.5A，小灯泡正常发光。则实验中电源电压是　 　V，小灯泡的额定功率为　 　W；滑片P在a端时电路每分钟消耗的电能为　 　J。

三、作图题（本大题3小题，共7分）
15．（2分）如图1所示是一手电筒，请在图2所示的框内画出其电路图。

16．（2分）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）电压表测小灯泡两端电压。
（2）闭合开关，向左端移动滑动变阻器的滑片P，小灯泡变亮。

17．（3分）当闭合开关S1，灯L1发光，再闭合S2灯L1、L2都发光。断开S1、闭合S2，两灯都不发光，闭合S1和S2时，两灯同时发光，根据题意连接图的实物电路。

四、实验题（本大题3小题，共20分）
18．（6分）为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图1所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如表。
物质
质量/g
初始温度/℃
最后温度/℃
加热时间/min
水
60
20
45
6
煤油
60
20
68
6
（1）在实验过程中控制加热时间相同，通过比较　 　来研究水和煤油吸收热能力的差异。
（2）在此实验中，如果要使水和煤油的最后温度相同，就要给　 　加热更长的时间，此时水吸收的热量　 　（选填“大于”、“小于”或“等于”）煤油吸收的热量。
（3）实验表明，　 　（选填“水”或“煤油”）吸热能力强。
（4）根据实验数据绘制的水和煤油温度随加热时间变化的图象如图2所示。据此判断，图中甲图象表示的物质是　 　（选填“水”或“煤油”）。

19．（7分）下面是小明和小红的“测量滑轮组的机械效率”实验报告，
实验名称：测量滑轮组的机械效率
实验步骤：
（1）观察弹簧测力计的量程、零刻度线和　 　。
（2）如图1所示，测量物体G所受的重力为　 　。
（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用　 　测出的物体G上升的高度h和弹簧测力计移动的距离s，将数据填入表格。根据表格中的数据，可以知道他们选用的滑轮组是　 　（选填甲”或“乙”）
（4）仅改变重物G上升的高度，重复上面的实验，记录并计算实验数据实验记录：
实验次数
物体重量G/N
物体上升高度h/cm
拉力F/N
弹簧测力计移机动的距离s/cm
机械效率η
1

5.00
1.80
15.00
85.2%
2
8.00
1.77
24.00
86.6%
3
10.00
1.75
30.00
87.6%
实验结论：滑轮组的机械效率与所提升物体的高度有关。
实验讨论与交流
①小明和小红的实验结论：　 　（选填“科学”或“不科学”），请说明你的理由　 　。
②小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变　 　，重复实验（3）步骤，计算出机械效率进行比较分析。

20．（7分）小张在“伏安法”测小灯泡的电阻实验中，连接了图甲所示的实物图。
（1）测小灯泡电阻的实验原理是　 　，闭合开关前，应向　 　端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。
（2）测量过程中，某一次的电流值如图乙所示，则电流值是　 　A．这时，灯丝突然烧断，则电压表的示数　 　（选填“变大”、“变小”或“不变”）。换相同规格的灯泡，重测的数据如下表格，并绘出U﹣I图象如图丙中的A所示。
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？　 　。（选填“同意”或“不同意”）说出你的理由　 　。
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的U﹣I图象如图丙中的B所示。你认为错误的原因可能是　 　。
五、计算题（本大题2小题，第21题6分，第22题7分，共13分）
21．（6分）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。
求：
（1）提升装置所做的有用功；
（2）拉力F做的功；
（3）该滑轮组的机械效率。

22．（7分）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

六、综合能力题（本大题3小题，共18分）
23．（6分）在研究“物体动能与质量和速度的关系”实验中，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。
实验次数
钢球质量m/g
钢球下摆高度h/cm
木块滑行距离s/cm
1
20
30
35
2
40
30
65
3
60
30

（1）本实验使钢球获得动能的操作方法是　 　。
（2）从上表数据可以看出，实验中控制了　 　相同，从而探究动能与　 　的关系。
（3）第1次实验时若不考虑能量损失，钢球对木块最多可做　 　J的功；第3次实验时，木块被撞后滑出木板无法记录数据，需要重做第三次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度，你认为应当采用　 　同学的建议。
（4）由上述实验数据和现象可得出结论：　 　。

24．（5分）阅读短文，回答下列问题。
空气的动力
空气动力是指空气与物体做相对运动时作用在物体上的力，简称气动力。当我们快速地松开鼓起来的气球时，气球会“嗖”的一下飞出去了，这时气球获得了气动力。
经过长时间探索，人们已经成功制造出多种使用压缩空气为动力，推动叶片或者活塞运动的发动机，即叶片式、活塞式空气发动机。
如图所示，图是某新型的以空气发动机为动力的汽车。它共有4个压缩空气缸，总容量为90L，可储存标准大气压下90m3的空气，其设计最高速度可达154km/h，平均每加一次气能行驶200km或10h。由于空气发动机不直接使用燃料，因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点。即使因为技术不成熟导致某些缺点在科学界引起不小的争议，但这项技术仍然具有广阔的发展空间。
根据上述材料，回答下列问题：
（1）压缩空气动力汽车最理想的加气工具应是 　 　（选填“内燃机”、“电动机”或“蒸汽机”）提供动力的。
（2）空气发动机是利用 　 　能做功的，空气发动机获得动力时与四冲程汽油机的 　 　冲程工作过程相似。
（3）分析上文，下面说法正确的有 　 　。
A.松开鼓起来的气球时，气球飞出去，这是因为物体受到惯性的作用
B.空气动力汽车工作时将内能转化为机械能
C.以空气发动机为动力的汽车，靠气缸内空气燃烧产生能量
D.空气动力汽车工作时不会有能量的损失
（4）资料表明，空气发动机排出的尾气温度低于周围空气的温度，对于产生此现象的原因，请你提出一条合理的解释：　 　。

25．（7分）阅读短文，回答文后问题
电水壶

图1所示是常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到100℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传递作用温度急剧上升，膨胀变形，断开电源
若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险。PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大我们把这个设定的温度叫“居里点温度”。用PTC材料制成的电热器具有发热、控温双重功能PTC加热元件的自动控制温度性能是绝对可靠的，它靠的是PT材料的电阻变化
而控制温度，而不是依靠任何触点控制所以现在很多高档的电热水壶采用了PTC加热元件。

（1）图1中的电水壶，其蒸汽开关与双金属片开关应　 　（选填：“串联”或“并联”）连接。
（2）它的工作电路如图2所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图3所示。
①防干烧的保护原理：当水烧干后，RT随温度的升高而电阻　 　（选填：“变大”、“变小”或“不变”，下同），电路的总功率　 　，产生的热量随之　 　，使产生的热量小于（或等于）其向周围空间散发的热量时，其温度下降（或不再升高）。
②由电阻值与温度的关系图像可知，当温度为　 　时电路的实际功率最大。
③该电热水壶在R设定温度的工作状态时，电路消耗的总功率1100W，则R0的阻值为　 　。当RT温度升至130℃，此时电路中RT的实际功率为　 　W。

广东省东莞市2022-2023学年九年级上学期期末物理试题
参考答案与试题解析
一、单项选择题（本大题7小题，每小题3分，共21分，在每小题列出的四个选项中，只有一个是正确的.请把答题卡上对应题目所选的选项涂黑）
1．【解答】解：通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开。
故选：B。
2．【解答】解：中学生的质量大约是50kg，则受到的重力：G＝mg＝50kg×10N/kg＝500N；
由图知，跳起的高度大约是0.7米，
该同学从最高点至落地过程中重力所做的功大约：W＝Gh＝500N×0.7m＝350J，350J比较接近300J；
故选：C。
3．【解答】解：从图中知，a与b、c与d的质量相同，a与c、b与d的温度相同，
所以d的内能比c多，d的内能比b多，c的内能比a多，b的内能比a多。
故选：D。
4．【解答】解：
由图可知，元件B与灯管并联，元件A串联在干路上；当日光灯启动发光后，元件A一定是接通的；
A、若A是启辉器，当取下启辉器时，整个电路断开，日光灯不能工作，不符合题意，故A项错误；
BCD、若B是启辉器，当取下启辉器时，日光灯与元件A串联（元件A为控制日光灯的开关），电路处于通路状态，日光灯依然能正常工作，符合题意，故B项正确，C、D两项错误。
故选：B。
5．【解答】解：物块在光滑斜面上由静止开始下滑（不计空气阻力），在下滑过程中，高度减小，重力势能减小，速度增大，动能变大；
由于a点的位置要高于b点的位置，所以a处的重力势能大于b处的重力势能；物块在下滑过程中动能变大，所以物块在b点动能大，故B正确，ACD错误。
故选：B。
6．【解答】解：
①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意。
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意。
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意。
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意。
故选：C。
7．【解答】解：根据I＝可得：
“2.5V、0.5A”的小灯泡的电阻：R1＝＝＝5Ω，
“2.5V、0.6A”的小灯泡的电阻：R2＝＝≈4.1Ω，
所以，R1＞R2，
当接入“2.5V、0.6A”的小灯泡时，a、b两点间的电阻变小，则该灯泡分得的电压小于2.5V，故实际功率小于额定功率，比正常发光暗些。
故选：A。
二、填空题（本大题7小题，每空1分，共21分）
8．【解答】解：（1）由甲、乙两图可知，滑轮组与起重机搬运砖块的质量m、高度h均相同，根据W＝Gh＝mgh可知，两种机械做的功相等，
由图可知，滑轮组做功的时间比起重机长，所以乙图中起重机的机械功率较大；
（2）由丙、丁两图可知，滑轮组和起重机的做功时间相同，起重机搬运砖块多，根据W＝Gh＝mgh可知，起重机做的功多。
故答案为：乙；丁；多。
9．【解答】解：迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，这是通过做功的方法增大空气内能的；当温度达到棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
故答案为：增加；做功；热传递。
10．【解答】解：小明在连接电路前发现指针偏转情况如图甲所示，此时指针没有指在0刻度上，所以需要调零；
由图可知，电压表的选量程为0～3V，电池的电压为0.5V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极。
故答案为：调零；0.5；铜片。
11．【解答】解：（1）图中汽油机的两气门都关闭，活塞向下运动，火花塞点火，是做功冲程；
（2）完全燃烧0.1kg汽油放出的热量：
Q放＝mq汽油＝0.1kg×4.62×107J/kg＝4.62×106J；
（3）根据Q吸＝cmΔt＝Q放可知水温度升高值：
Δt＝＝111℃。
故答案为：做功；4.62×106；11。
12．【解答】解：灯泡与电阻串联，电流是相同的，灯泡越亮，表明通过灯泡的电流也得；将电阻的大小转换成灯泡的亮度，灯泡越亮则电阻就越小；
要探究“导体电阻的大小与其横截面积的关系”，就应选材料相同、长度相同，横截面积不同的导体甲和乙；
选用乙、丙两电阻丝，材料和横截面积相同，长度不同，可以探究导体电阻的大小与长度的关系。
故答案为：灯泡亮度；甲乙；长度。
13．【解答】解：（1）如图所示的方法连接，电流只有一条路径，故两灯的连接方式是串联；
（2）已知U额＝2.2V，I额＝0.22A，根据欧姆定律得：
RL＝＝＝10Ω。
（3）已知电源电压U＝3V，两个相同的灯泡串联连接；
根据串联电路的特点可知UL实＝×U＝×3V＝1.5V，
则灯泡的实际功率P实＝＝＝0.225W。
故答案为：串联；10；0.225。
14．【解答】解：
（1）当滑片P在a端时，灯泡被短路，电路为变阻器最大阻值的简单电路，电流表测电路中的电流，
由I＝可得，电源的电压：
U＝IR＝0.6A×10Ω＝6V，
此时电路每分钟消耗的电能：
W＝UIt＝6V×0.6A×60s＝216J；
（2）当滑片P在b端时，灯泡L与R的最大阻值并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R的电流不变，
因并联电路中干路电流等于各支路电流之和，
所以，通过灯泡L的电流：
IL＝I′﹣I＝1.5A﹣0.6A＝0.9A，
因并联电路中各支路两端的电压相等，且小灯泡正常发光，
所以，小灯泡的额定功率：
PL＝UIL＝6V×0.9A＝5.4W。
故答案为：6；5.4；216。
三、作图题（本大题3小题，共7分）
15．【解答】解：用导线将电源、灯泡以及开关顺次连接起来，如下图所示：

16．【解答】解：闭合开关，向左端移动滑动变阻器的滑片P，小灯泡变亮，说明滑动变阻器与灯串联，且电路的电流变大，根据欧姆定律可知，电路中的总电阻变小，滑动变阻器接入电路的阻值变小，故将滑动变阻器左下接线柱连入电路中与灯泡串联；电压表应与待测电路并联，如图所示：
。
17．【解答】解：经分析可知，灯L1、L2并联，开关S1位于干路，开关S2位于L2支路，
从电源的正极出发，依次串联S1、L1回到电源负极，然后把S2和L2串联后并联在L1两端，如下图所示：

四、实验题（本大题3小题，共20分）
18．【解答】解：（1）在实验过程中控制加热时间相同，通过比较升高的温度（或温度升高的多少等）来研究水和煤油吸热能力的差异。
（2）在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间。因为选用相同的酒精灯加热，所以加热时间长的吸收的热量多。即水吸收的热量大于煤油吸收的热量。
（3）由Q＝CmΔt知：质量相同的物质，升高相同的温度，吸收热量多的物质比热容大。
因为水和煤油的质量相同，它们的初温相同，要使水和煤油的最后温度相同，水吸收的热量大于煤油吸收的热量，所以水的比热容大，即水吸热的能力更强。
（4）因为水的吸收热量的能力强，因此根据图象可知，甲的温度变化快，因此吸热能力弱，故甲为煤油。
故答案为：（1）升高的温度；（2）水；大于；（3）水；（4）煤油。
19．【解答】解：（1）观察弹簧测力计的量程、零刻度线和分度值。
（2）如图1所示，测力计分度值为0.2N，测量物体G所受的重力为4.6N；
（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用刻度尺测出的物体G上升的高度h和弹簧测力计移动的距离s；
根据绳子自由端移动的距离与物体升高高度的关系s＝nh，绳子的有效段数n＝＝＝﹣﹣﹣﹣＝＝3，可以知道他们选用的滑轮组是乙；
（4）①滑轮组的机械效率：
η＝＝＝＝，故滑轮组的机械效率与所提升物体的高度无关，由题意和表中数据，滑轮组的机械效率与所提升物体的重力有关；小明和小红的实验结论不科学；
②小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变提升物体的重力，重复实验（3）步骤，计算出机械效率进行比较分析。
故答案为：（1）分度值；（2）4.6N；（3）刻度尺；乙；（4）①不科学；根据η＝×100%，滑轮组的机械效率与所提升物体的高度无关；②提升物体的重力。
20．【解答】解：
（1）要测小灯泡电阻，需要用电压表测小灯泡两端的电压，用电流表测通过小灯泡的电流，然后根据欧姆定律的变形公式求出其电阻，故实验原理是R＝。
为了保护电路，应将滑片移到变阻器的最大阻值处，由图甲知，应向A端调整滑动变阻器的滑片，使电路中电阻最大，电流最小。
（2）由图乙知，电流表使用0～0.6A量程，分度值为0.02A，此时电流值为0.26A；
由图知，L与变阻器串联，电压表测灯泡L两端电压，所以电压表示数小于电源电压，当灯泡丝烧断后，电压表串联在电路中，相当于电压表测量电源电压，所以电压表的示数变大；
（3）因为灯丝的电阻与温度有关，而灯泡两端的电压越大，通过灯电流越大，根据P＝UI可知灯的功率越大，灯丝的温度越高，
因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，所以不能求灯丝电阻的平均值。
（4）丙图中的B图象，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器两端电压的变化规律，因此电压表与滑动变阻器并联了。
故答案为：（1）R＝；A；（2）0.26；变大；（3）不同意；灯丝的电阻受温度影响，不是一个定值，取平均值没有意义；（4）电压表与滑动变阻器并联了。
五、计算题（本大题2小题，第21题6分，第22题7分，共13分）
21．【解答】解：（1）提升装置所做的有用功：
W有用＝Gh＝450 N×2 m＝900J；
（2）根据P＝可得拉力F做的功：
W总＝Pt＝120W×10s＝1200J；
（3）滑轮组的机械效率：
η＝＝×100%＝75%。
答：（1）提升装置所做的有用功是900J；
（2）拉力F做的功是1200J；
（3）该滑轮组的机械效率是75%。
22．【解答】解：（1）灯泡的额定电压是6V，额定功率是3W，
由P＝UI得，灯泡的额定电流：IL＝＝＝0.5A，
由欧姆定律得，灯泡的电阻：R＝＝＝12Ω；
（2）灯泡正常工作时电路中的电流为：I＝IL＝0.5A，
滑动变阻器两端的电压：U'＝U总﹣U＝8V﹣6V＝2V，
所以滑动变阻器的电阻：R'＝＝＝4Ω；
（3）当电压表示数为3V时，灯泡两端的电压为3V，
此时灯泡的实际功率为：P实＝＝＝0.75W。
答：（1）小灯泡的额定电流是0.5A；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值是4Ω；
（3）电压表示数为3V时，小灯泡的实际功率是0.75W。
六、综合能力题（本大题3小题，共18分）
23．【解答】解：（1）让钢球从某一高度由静止释放，使钢球获得动能；钢球动能的大小是通过钢球对木块做功的多少来体现出来的，木块运动的距离越长，就表示钢球的动能越大；
（2）让小球从同一高度处释放，使小球到达最底端的速度相同，从而探究动能与质量的关系；
（3）第1次实验时若不考虑能量损失，钢球对木块最多可做的功：
W＝mgh＝0.02kg×10N/kg×0.3m＝0.06J；
上面的两次实验是在速度一定时，改变物体的质量，探究动能的大小，动能的大小通过木块移动距离的大小表现出来的，因此改变木板的长度，应采用甲的建议；
（4）由表中的数据知：速度一定时，质量越大动能越大。
故答案为：（1）将钢球从某一高度由静止释放；（2）速度；质量；（3）0.06；甲； （4）速度一定时，质量越大，动能越大。
24．【解答】解：（1）从节能和环保的角度分析，压缩空气动力汽车最理想的加气工具应是电动机；
（2）热机的原理是利用燃烧产生的高温燃气推动活塞做功，从而把内能转化为机械能。空气发动机获得动力时与四冲程汽油机的做功冲程相似；
（3）A、松开鼓起来的气球时，气球飞出去，这是因为气球向外喷气时，自身也获得一个反作用力，因此说明物体间力的作用是相互的，故A错误；
B、空气动力汽车工作时压缩的气体对外做或，将内能转化为机械能，故B正确；
C、以空气发动机为动力的汽车，靠气缸内空气膨胀对外做功，而不是燃烧产生能量，故C错误；
D、空气动力汽车工作时能量会有一定的损失，因此能量不可能完全被利用，故D错误；
故选B；
（4）空气发动机排出的尾气温度低于周围空气的温度，这主要是因为气体对外做功，内能减小，温度降低。
故答案为：（1）电动机；（2）内；做功；（3）B；（4）气体对外做功，内能减小，温度降低。
25．【解答】解：
（1）由文中信息可知，电热水壶上的蒸汽开关与双金属片开关相互影响，只有同时闭合时才能工作，当一个开关断开时，电路就断开，故它们是串联接在电路中；
（2）①防干烧的保护原理：当水烧干后，即温度高于100℃时，RT的电阻随温度的升高而增大，总电阻增大，根据P＝知，电路的总功率减小，由Q＝W＝Pt知产生的热量随之减少，使产生的热量小于（或等于）其向周围空间散发的热量时，其温度下降（或不再升高）；
②从图像上可知，当温度为100℃时RT的电阻最小，此时总电阻最小，根据P＝知电路的实际功率最大；
③当在设定温度状态（温度为100℃）工作时，RT的阻值为RT＝34Ω，R0、RT串联，
电路消耗的总功率1100W，则电路的总电阻：R总＝＝＝44Ω，
R0的阻值：R0＝R总﹣RT＝44Ω﹣34Ω＝10Ω。
当RT的温度为130℃时，由图像可知，此时RT的阻值为100Ω，
此时电路中的总电阻：R'总＝R0+R'T＝10Ω+100Ω＝110Ω，
此时电路中的电流：I′＝＝＝2A，
RT两端的电压：U'＝I'×R'T＝2A×100Ω＝200V，
RT的实际功率：P'＝U'I'＝200V×2A＝400W。
故答案为：（1）串联；（2）①变大；变小；变小；②100℃；③10Ω；400。
