广东省汕尾市2022-2023学年九年级上学期期末物理试题
展开
这是一份广东省汕尾市2022-2023学年九年级上学期期末物理试题，共21页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

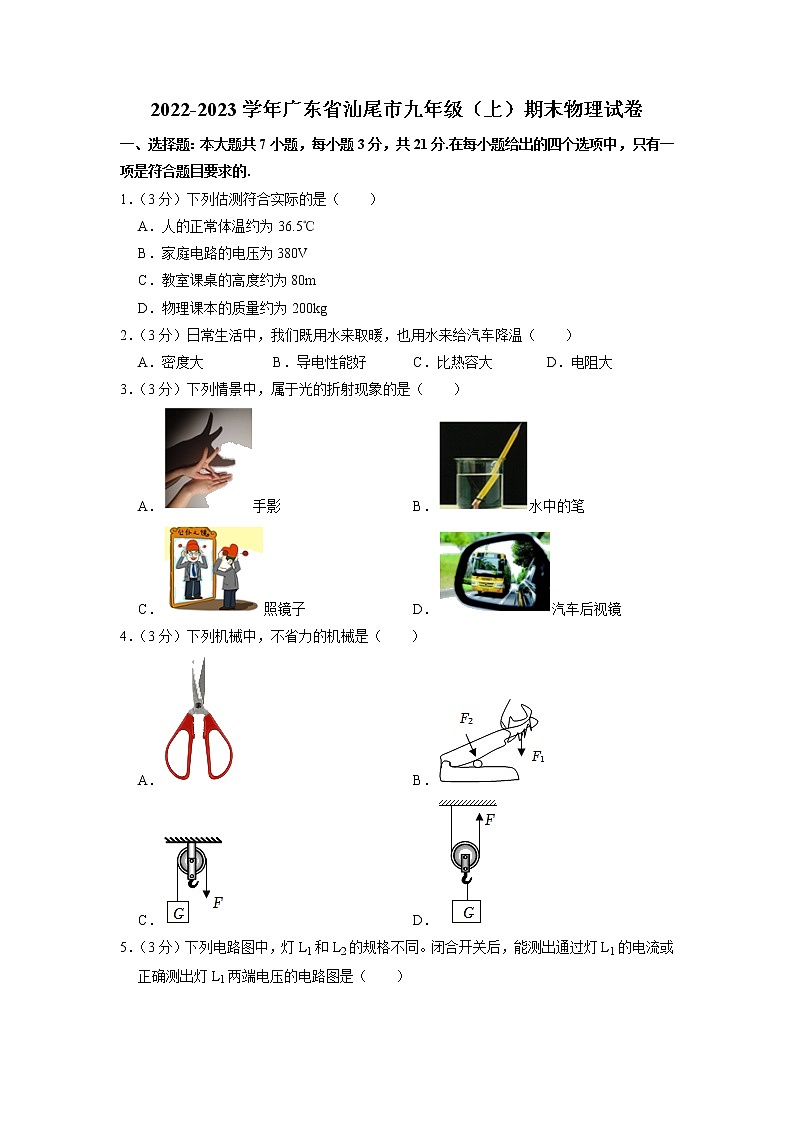

2022-2023学年广东省汕尾市九年级（上）期末物理试卷
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列估测符合实际的是（ ）
A．人的正常体温约为36.5℃
B．家庭电路的电压为380V
C．教室课桌的高度约为80m
D．物理课本的质量约为200kg
2．（3分）日常生活中，我们既用水来取暖，也用水来给汽车降温（ ）
A．密度大 B．导电性能好 C．比热容大 D．电阻大
3．（3分）下列情景中，属于光的折射现象的是（ ）
A．手影 B．水中的笔
C．照镜子 D．汽车后视镜
4．（3分）下列机械中，不省力的机械是（ ）
A． B．
C． D．

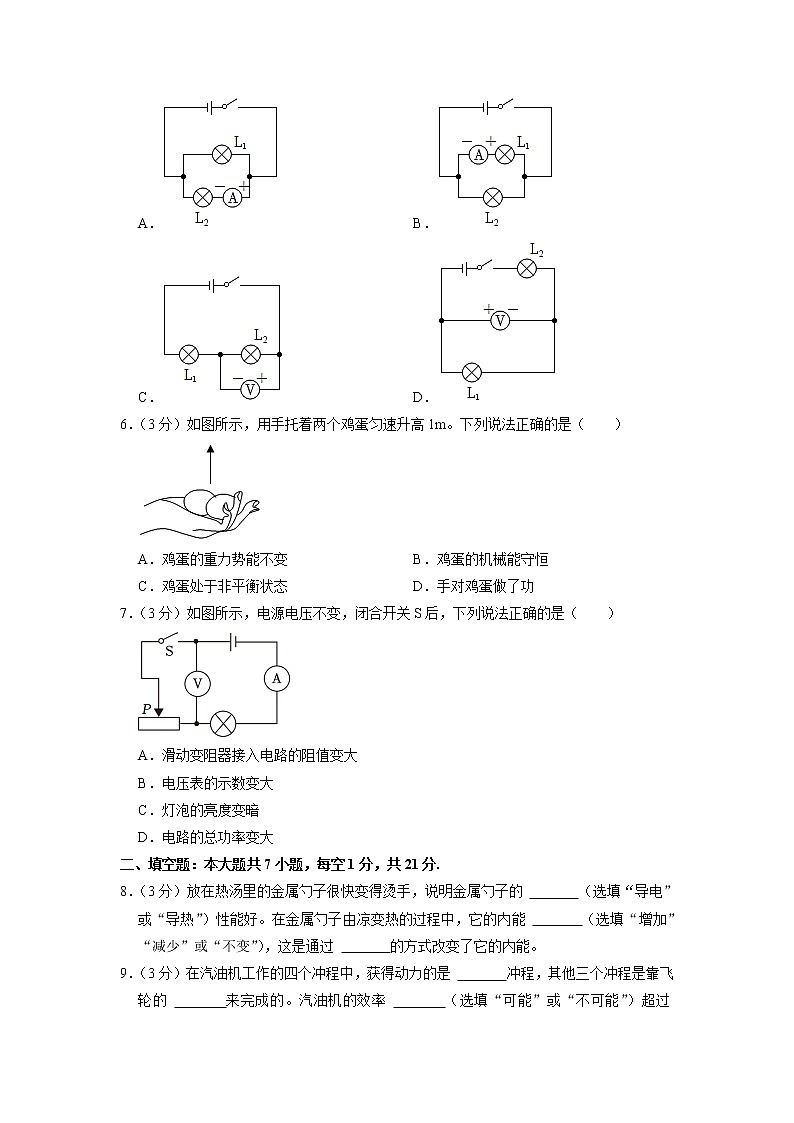

5．（3分）下列电路图中，灯L1和L2的规格不同。闭合开关后，能测出通过灯L1的电流或正确测出灯L1两端电压的电路图是（ ）
A． B．
C． D．
6．（3分）如图所示，用手托着两个鸡蛋匀速升高1m。下列说法正确的是（ ）
A．鸡蛋的重力势能不变 B．鸡蛋的机械能守恒
C．鸡蛋处于非平衡状态 D．手对鸡蛋做了功
7．（3分）如图所示，电源电压不变，闭合开关S后，下列说法正确的是（ ）
A．滑动变阻器接入电路的阻值变大
B．电压表的示数变大
C．灯泡的亮度变暗
D．电路的总功率变大
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）放在热汤里的金属勺子很快变得烫手，说明金属勺子的 （选填“导电”或“导热”）性能好。在金属勺子由凉变热的过程中，它的内能 （选填“增加”“减少”或“不变”），这是通过 的方式改变了它的内能。
9．（3分）在汽油机工作的四个冲程中，获得动力的是 冲程，其他三个冲程是靠飞轮的 来完成的。汽油机的效率 （选填“可能”或“不可能”）超过100%。

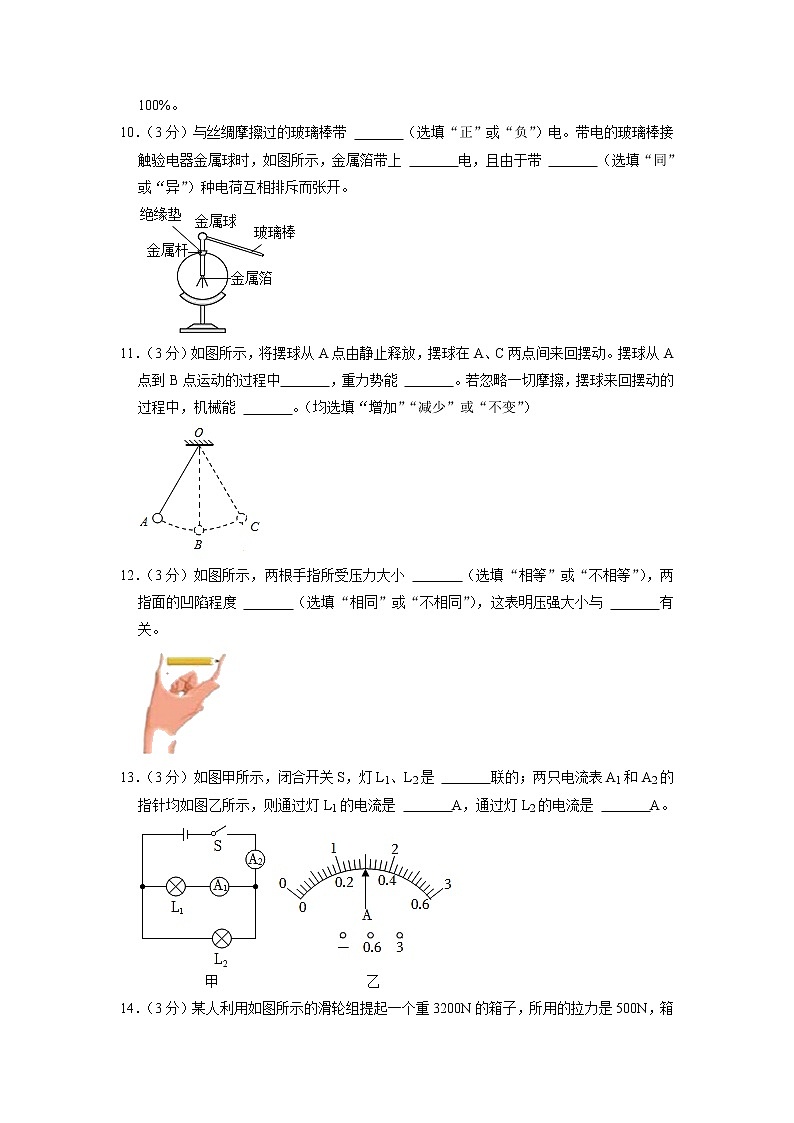

10．（3分）与丝绸摩擦过的玻璃棒带 （选填“正”或“负”）电。带电的玻璃棒接触验电器金属球时，如图所示，金属箔带上 电，且由于带 （选填“同”或“异”）种电荷互相排斥而张开。
11．（3分）如图所示，将摆球从A点由静止释放，摆球在A、C两点间来回摆动。摆球从A点到B点运动的过程中 ，重力势能 。若忽略一切摩擦，摆球来回摆动的过程中，机械能 。（均选填“增加”“减少”或“不变”）
12．（3分）如图所示，两根手指所受压力大小 （选填“相等”或“不相等”），两指面的凹陷程度 （选填“相同”或“不相同”），这表明压强大小与 有关。
13．（3分）如图甲所示，闭合开关S，灯L1、L2是 联的；两只电流表A1和A2的指针均如图乙所示，则通过灯L1的电流是 A，通过灯L2的电流是 A。
14．（3分）某人利用如图所示的滑轮组提起一个重3200N的箱子，所用的拉力是500N，箱子被拉高1m m，人所做的有用功为 J，该滑轮组的机械效率为 。
三、作图题：本题7分。
15．（2分）如图是一盏挂在天花板上的电灯，O为电灯的重心，请画出它所受力的示意图。
16．（2分）如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
17．（3分）在图中的虚线框中填入电源、电流表或电压表的符号，使开关S闭合后，两灯才能发光。
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）（1）如图1所示，刻度尺的分度值为 mm，物体的长度为 cm。
（2）常用的体温计是根据液体的 的性质制成的，医生给小红测体温时，体温计的示数如图2所示 ℃。
（3）图3是“探究影响滑动摩擦力大小的因素”的实验操作，弹簧测力计应沿水平方向拉着物块做 运动。根据 知识可知，物块受到的滑动摩擦力为 N。
19．（6分）用如图甲所示的电路测小灯泡的电阻，小灯泡的额定电流为0.3A，电源电压恒定不变。
（1）如图甲所示，A表是 ，B表是 。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 （选填“C”或“D”）端。
（3）闭合开关S后，发现小灯泡不亮，则接下来合理的操作是 （填字母）。
A.断开开关S，更换小灯泡
B.断开开关S，重新连接电路
C.移动滑动变阻器，观察小灯泡是否发光
（4）当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定电压为 V，小灯泡正常发光时的电阻为 Ω（结果保留一位小数）。
20．（6分）在“探究电流与电阻的关系”实验中，小明设计了如图甲所示的电路图，电源电压保持3V不变
（1）在连接实验电路时，开关应 。
（2）实验过程中，多次更换不同阻值的定值电阻进行实验的目的是 。（选填“寻找普遍规律”或“减小误差”）。
（3）实验中保持定值电阻两端的电压为 V不变。
（4）当将定值电阻由5Ω更换为10Ω时，为使定值电阻两端的电压不变，滑动变阻器的滑片应向 （选填“左”或“右”）移动到合适的位置，此时电流表示数为 A。
（5）根据实验数据可知，电压一定时，通过导体的电流与其电阻成 比。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）一辆质量为1500kg的汽车，在平直公路上匀速行驶160m，用时20s（取g＝10N/kg）
（1）汽车受到的重力；
（2）在此过程中，汽车牵引力做的功；
（3）在此过程中，汽车牵引力做功的功率。
22．（7分）如图所示，小灯泡L1、L2分别标有“2.5V，0.8W”“3V，0.9W”字样，闭合开关后，只有一个小灯泡正常发光（灯丝电阻不变）
（1）小灯泡L1正常工作时的电流；
（2）电源电压；
（3）通电100s，电路消耗的总电能。
六、综合能力题：本大题共3小题，第21、23小题各6分，第22小题7分，共19分。
23．（6分）阅读下列短文。回答问题。
“天问一号”火星探测器
探索浩瀚宇宙，发展航天事业，建设航天强国
“天问一号”火星探测器由长征五号遥四运载火箭发射升空。运载火箭是用煤油、酒精、偏二甲肼、液态氢等作为燃烧剂，用液态氧、四氧化二氮等提供的氧化剂帮助燃烧的。
“天问一号”火星探测器携带的“祝融号”火星车在火星表面开展了多项科学探测任务，并传回了在火星上拍摄的第一批照片。“祝融号”火星车共有六个形状大小相同的车轮，探测发射前，其质量为240kg，车轮与地面的总接触面积约为0.2m2。
“天问一号”火星探测器的成功发射、持续飞行以及后续的环绕、降落和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探测，对保障国家安全、促进科技进步、提升国家软实力以及提升国际影响力具有重要的意义。
（1）用煤油、酒精、偏二甲肼、液态氢等作为火箭的燃烧剂是因为这些混合物具有 （选填“密度”“比热容”或“热值”）大的特性。
（2）在通常情况下，氢和氧是气态的，为了便于储存和运输 （填物态变化名称）。
（3）火箭点火升空时，以地球为参照物，“天问一号”火星探测器是 （选填“静止”或“运动”）的。
（4）从火星上传回的照片是由照相机拍摄的，照相机拍摄的像是倒立、 （选填“放大”“缩小”或“等大”）的 （选填“虚”或“实”）像。
（5）在水平地面上对“祝融号”火星车进行测试时，火星车对地面的压强为 Pa。（取g＝10N/kg）
24．（7分）图甲是某型号的电加热器的内部电路，R1、R2是阻值不变的加热电阻，其中R1＝44Ω，可通过控制开关S1实现高、低两挡。为确定R2的阻值，现将其接入电源电压恒为220V的电路中进行测试：当闭合开关S、断开开关S1
时，电流表的示数为1A。
（1）加热电阻R1 （选填“能”或“不能”）用超导体材料制成。
（2）测试过程中，电加热器工作1min产生的热量为 J。根据测试结果，可计算出R2的阻值为 Ω。
（3）当均闭合开关S、S1时，电流表的示数为 A。
（4）如果又增加了一个单刀双掷开关S2，利用原有元件对该电加热器的电路进行改装，改装后的电路如图乙所示，要使改装后的电加热器处于高温挡1 （选填“闭合”或“断开”），S2接 （选填“a”或“b”）端；与改装前相比，改装后电加热器高温挡的功率 （选填“变大”“变小”或“不变”）。
25．（6分）在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5V
（1）如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时 ，灯泡L的亮度 。（均选填“变大”“变小”或“不变”）
（2）调试过程中，他们发现灯泡L越亮，其表面就越烫 效应。电流通过导体时，把电能转化为 能。
（3）小灯泡正常发光时的功率为 W。
（4）为了电路安全，滑动变阻器R连入电路的阻值不小于 Ω（结果保留一位小数）。
2022-2023学年广东省汕尾市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列估测符合实际的是（ ）
A．人的正常体温约为36.5℃
B．家庭电路的电压为380V
C．教室课桌的高度约为80m
D．物理课本的质量约为200kg
【解答】解：A、人的正常体温约为36.5℃；
B、家庭电路的电压为220V；
C、教室课桌的高度约为80cm＝0.6m；
D、物理课本的质量约为200g＝0.2kg。
故选：A。
2．（3分）日常生活中，我们既用水来取暖，也用水来给汽车降温（ ）
A．密度大 B．导电性能好 C．比热容大 D．电阻大
【解答】解：让热水流过散热器来取暖是利用了水的比热容大的特性，相同质量的水和其它物质比较，水放出的热量多，相同质量的水和其它物质比较，水吸收的热量多。
故选：C。
3．（3分）下列情景中，属于光的折射现象的是（ ）
A．手影 B．水中的笔
C．照镜子 D．汽车后视镜
【解答】解：A．手影游戏，故A不符合题意；
B．插入水中的笔好像弯折了是由于光从水中通过空气进入人的眼睛时，故属于光的折射现象；
C．照镜子是平面镜成像，故C不符合题意；
D．汽车后视镜利用的是光的反射。
故选：B。
4．（3分）下列机械中，不省力的机械是（ ）
A． B．
C． D．
【解答】解：图中所示剪刀、铡刀在使用过程中，是省力杠杆，实质是等臂杠杆，不省力；图中所示动滑轮的用法，特点是可以省一半的力，C正确。
故选：C。
5．（3分）下列电路图中，灯L1和L2的规格不同。闭合开关后，能测出通过灯L1的电流或正确测出灯L1两端电压的电路图是（ ）
A． B．
C． D．
【解答】解：A、该电路为并联电路2串联在支路中，电流表测量灯泡L2的电流，故A错误；
B、该电路为并联电路4串联在支路中，电流表测量灯泡L1的电流，故B正确；
C、该电路为串联电路2并联，测量灯泡L7两端的电压，故C错误；
D、该电路为串联电路1并联，电压表的正负接线柱接反了。
故选：B。
6．（3分）如图所示，用手托着两个鸡蛋匀速升高1m。下列说法正确的是（ ）
A．鸡蛋的重力势能不变 B．鸡蛋的机械能守恒
C．鸡蛋处于非平衡状态 D．手对鸡蛋做了功
【解答】解：A、用手托着两个鸡蛋匀速升高1m，高度增加，故A错误；
B、鸡蛋匀速升高时、速度不变；高度增加，则机械能增大；
C、用手托着两个鸡蛋匀速升高时，处于平衡状态；
D、用手托着两个鸡蛋匀速升高1m，鸡蛋在力的方向上通过了距离，故D正确。
故选：D。
7．（3分）如图所示，电源电压不变，闭合开关S后，下列说法正确的是（ ）
A．滑动变阻器接入电路的阻值变大
B．电压表的示数变大
C．灯泡的亮度变暗
D．电路的总功率变大
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
当滑片P向右移动时，测滑动变阻器接入电路中的电阻变小，故A错误；
由I＝可知，即电流表A的示数变大，灯泡两端的电压变大，
由P＝UI可知，灯泡的实际功率变大，所以灯泡变亮；
因串联电路中总电压等于各分电压之和，所以滑动变阻器R两端的电压变小，故B错误；
由电源电压不变、电流表A的示数变大可知，电路的总功率变大。
故选：D。
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）放在热汤里的金属勺子很快变得烫手，说明金属勺子的 导热 （选填“导电”或“导热”）性能好。在金属勺子由凉变热的过程中，它的内能 增加 （选填“增加”“减少”或“不变”），这是通过 热传递 的方式改变了它的内能。
【解答】解：放在热汤中的金属勺子很快变得烫手，说明金属勺子的导热性能好，内能由热汤转移到金属勺子上，温度升高。
故答案为：导热；增加。
9．（3分）在汽油机工作的四个冲程中，获得动力的是 做功 冲程，其他三个冲程是靠飞轮的 惯性 来完成的。汽油机的效率 不可能 （选填“可能”或“不可能”）超过100%。
【解答】解：在汽油机的做功冲程中是内能转化为机械能获得动力的；而吸气冲程、和排气冲程都是靠飞轮的惯性完成的；
汽车发动机在工作过程中有能量的散失，所以效率不可能达到100%。
故答案为：做功；惯性。
10．（3分）与丝绸摩擦过的玻璃棒带 正 （选填“正”或“负”）电。带电的玻璃棒接触验电器金属球时，如图所示，金属箔带上 正 电，且由于带 同 （选填“同”或“异”）种电荷互相排斥而张开。
【解答】解：根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒因失去部分电子带正电，金属箔片也会带上正电，所以验电器中闭合着的金属箔片会张开。
故答案为：正；正；同。
11．（3分）如图所示，将摆球从A点由静止释放，摆球在A、C两点间来回摆动。摆球从A点到B点运动的过程中 增加 ，重力势能 减小 。若忽略一切摩擦，摆球来回摆动的过程中，机械能 不变 。（均选填“增加”“减少”或“不变”）
【解答】解：摆球从A点到B点运动的过程中，高度下降，转化为动能，忽略一切摩擦，故机械能不变；
故答案为：增加；减小。
12．（3分）如图所示，两根手指所受压力大小 相等 （选填“相等”或“不相等”），两指面的凹陷程度 不相同 （选填“相同”或“不相同”），这表明压强大小与 受力面积 有关。
【解答】解：
（1）铅笔处于静止状态，其受到两手指的压力是一对平衡力；
因为力的作用是相互的，所以两手指受到铅笔的压力大小也相等。
（2）用手拿着铅笔两端往里压时，两手指受到的压力大小相同，指面的凹陷程度是不同的，压力的作用效果明显。
这表明：压力相同时，受力面积越小，压强大小与受力面积有关。
故答案为：相等；不相同。
13．（3分）如图甲所示，闭合开关S，灯L1、L2是 并 联的；两只电流表A1和A2的指针均如图乙所示，则通过灯L1的电流是 0.3 A，通过灯L2的电流是 1.2 A。
【解答】解：
由电路图知，两灯泡并联，A2测干路电流，A1测L7支路电流，
因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流1和A2的指针所指位置相同，所以A2使用0﹣3A量程，所以A7使用0﹣0.2A量程，
由图乙可知，A2的示数为1.5A，即干路电流I＝1.5A，A8的示数为0.3A，即通过L8的电流：I1＝0.8A，
则通过L2的电流：I2＝I﹣I6＝1.5A﹣5.3A＝1.4A。
故答案为：并；0.3。
14．（3分）某人利用如图所示的滑轮组提起一个重3200N的箱子，所用的拉力是500N，箱子被拉高1m 8 m，人所做的有用功为 3200 J，该滑轮组的机械效率为 80% 。
【解答】解：（1）由图知，n＝8；
（2）拉力做的有用功：W有用＝Gh＝3200N×1m＝3200J；
（3）拉力做的总功：W总＝Fs＝500N×7m＝4000J，
滑轮组的机械效率：
η＝×100%＝。
故答案为：8；3200。
三、作图题：本题7分。
15．（2分）如图是一盏挂在天花板上的电灯，O为电灯的重心，请画出它所受力的示意图。
【解答】解：电灯在静止不动，受到重力和拉力是一对平衡力，并且这两个力作用在同一条直线上，如图所示：
16．（2分）如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
【解答】解：入射光线与水面的夹角为40°，则入射角等于90°﹣40°＝50°，先过入射点O垂直于界面作出法线，在空气中法线的右侧画出反射光线，在法线的右侧的水中画出折射光线
17．（3分）在图中的虚线框中填入电源、电流表或电压表的符号，使开关S闭合后，两灯才能发光。
【解答】解：闭合开关后，要使灯泡发光。
①将电池和电压表按上下次序接入电路。闭合开关，都能发光；
②将电流表和电池按上下次序接入电路。闭合开关。如下图：
或
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）（1）如图1所示，刻度尺的分度值为 1 mm，物体的长度为 2.90 cm。
（2）常用的体温计是根据液体的 热胀冷缩 的性质制成的，医生给小红测体温时，体温计的示数如图2所示 37.8 ℃。
（3）图3是“探究影响滑动摩擦力大小的因素”的实验操作，弹簧测力计应沿水平方向拉着物块做 匀速直线 运动。根据 二力平衡 知识可知，物块受到的滑动摩擦力为 1.6 N。
【解答】解：（1）由图1可知，刻度尺上1cm之间有10个小格，即刻度尺的分度值为2mm，右侧与2.90cm对齐；
（2）液体温度计是根据液体的热胀冷缩的性质制成的；
体温计的量程是35℃﹣42℃；体温计上1℃之间有10个小格，即此体温计的分度值为3.1℃；
（3）弹簧测力计显示拉力大小，弹簧测力计水平拉动木块进行匀速直线运动时，这两个力是平衡力，滑动摩擦力大小等于拉力大小；
由图可知，弹簧测力计的分度值为0.2N，木块受到的滑动摩擦力大小为1.6N。
故答案为：（1）6；2.90；37.8；二力平衡。
19．（6分）用如图甲所示的电路测小灯泡的电阻，小灯泡的额定电流为0.3A，电源电压恒定不变。
（1）如图甲所示，A表是 电压表 ，B表是 电流表 。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 D （选填“C”或“D”）端。
（3）闭合开关S后，发现小灯泡不亮，则接下来合理的操作是 C （填字母）。
A.断开开关S，更换小灯泡
B.断开开关S，重新连接电路
C.移动滑动变阻器，观察小灯泡是否发光
（4）当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定电压为 2.5 V，小灯泡正常发光时的电阻为 8.3 Ω（结果保留一位小数）。
【解答】解：（1）在伏安法测电阻的实验中，用电压表测电阻两端的电压，故A表是电压表；
（2）为了保护电路，闭合开关S前，即D端；
（3）闭合开关，灯泡不亮，灯泡功率太小不足以引起灯泡发光而造成的，观察小灯泡是否发光；
（4）当小灯泡正常发光时，电压表的示数如图乙所示，分度值0.1V，则小灯泡正常发光时的电阻为：
R＝＝≈8.3Ω。
故答案为：（1）电压表；电流表；（3）C；3.3。
20．（6分）在“探究电流与电阻的关系”实验中，小明设计了如图甲所示的电路图，电源电压保持3V不变
（1）在连接实验电路时，开关应 断开 。
（2）实验过程中，多次更换不同阻值的定值电阻进行实验的目的是 找普遍规律 。（选填“寻找普遍规律”或“减小误差”）。
（3）实验中保持定值电阻两端的电压为 2.5 V不变。
（4）当将定值电阻由5Ω更换为10Ω时，为使定值电阻两端的电压不变，滑动变阻器的滑片应向 右 （选填“左”或“右”）移动到合适的位置，此时电流表示数为 0.25 A。
（5）根据实验数据可知，电压一定时，通过导体的电流与其电阻成 反 比。
【解答】解：（1）为了保护电路，在连接实验电路时；
（2）为了得出电流与电阻的关系，需要多次实验得出普遍规律；
（3）实验中定值电阻两端的电压为：
UV＝IR＝0.5A×7Ω＝2.5V；
（4）将定值电阻R的电阻由3Ω更换为10Ω时，闭合开关后，为使R两端的电压等于2.5V，由分压原理可知要增大变阻器电阻阻值；
此时电流表的示数为：
I′＝＝＝0.25A；
（5）由图乙可知电流与电阻的乘积为一定值，故在电压一定时。
故答案为：（1）断开；（2）找普遍规律；（4）右；（5）反。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）一辆质量为1500kg的汽车，在平直公路上匀速行驶160m，用时20s（取g＝10N/kg）
（1）汽车受到的重力；
（2）在此过程中，汽车牵引力做的功；
（3）在此过程中，汽车牵引力做功的功率。
【解答】解：（1）汽车受到的重力：G＝mg＝1500kg×10N/kg＝1.5×105N；
（2）汽车牵引力做的功：W＝Fs＝500N×160m＝8×104J；
（3）牵引力做功的功率：P＝＝＝4×105W。
答：（1）汽车受到的重力为1.5×103N；
（2）在此过程中，汽车牵引力做的功为8×104J；
（3）在此过程中，汽车牵引力做功的功率为8×103W。
22．（7分）如图所示，小灯泡L1、L2分别标有“2.5V，0.8W”“3V，0.9W”字样，闭合开关后，只有一个小灯泡正常发光（灯丝电阻不变）
（1）小灯泡L1正常工作时的电流；
（2）电源电压；
（3）通电100s，电路消耗的总电能。
【解答】解：（1）由P＝UI可得，小灯泡L1正常工作时的电流为：
＝＝8.32A，
（2）由图可知，小灯泡L1、L2并联，只有一个小灯泡正常发光6，所以电源电压U＝U1＝2.5V；
（3）由P＝UI＝可得2的电阻为：，
灯丝电阻不变，通过小灯泡L2的实际电流为：，
由并联电路中干路电流等于各支路电流之和可知，干路中的总电流为：I＝I1+I2实＝5.32A+0.25A＝0.57A，
通电100s，电路消耗的总电能：
W＝UIt＝6.5V×0.57A×100s＝142.5J。
答：（1）小灯泡L1正常工作时的电流为0.32A；
（2）电源电压为3.5V；
（3）通电100s，电路消耗的总电能为142.5J。
六、综合能力题：本大题共3小题，第21、23小题各6分，第22小题7分，共19分。
23．（6分）阅读下列短文。回答问题。
“天问一号”火星探测器
探索浩瀚宇宙，发展航天事业，建设航天强国
“天问一号”火星探测器由长征五号遥四运载火箭发射升空。运载火箭是用煤油、酒精、偏二甲肼、液态氢等作为燃烧剂，用液态氧、四氧化二氮等提供的氧化剂帮助燃烧的。
“天问一号”火星探测器携带的“祝融号”火星车在火星表面开展了多项科学探测任务，并传回了在火星上拍摄的第一批照片。“祝融号”火星车共有六个形状大小相同的车轮，探测发射前，其质量为240kg，车轮与地面的总接触面积约为0.2m2。
“天问一号”火星探测器的成功发射、持续飞行以及后续的环绕、降落和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探测，对保障国家安全、促进科技进步、提升国家软实力以及提升国际影响力具有重要的意义。
（1）用煤油、酒精、偏二甲肼、液态氢等作为火箭的燃烧剂是因为这些混合物具有 热值 （选填“密度”“比热容”或“热值”）大的特性。
（2）在通常情况下，氢和氧是气态的，为了便于储存和运输 液化 （填物态变化名称）。
（3）火箭点火升空时，以地球为参照物，“天问一号”火星探测器是 运动 （选填“静止”或“运动”）的。
（4）从火星上传回的照片是由照相机拍摄的，照相机拍摄的像是倒立、 缩小 （选填“放大”“缩小”或“等大”）的 实 （选填“虚”或“实”）像。
（5）在水平地面上对“祝融号”火星车进行测试时，火星车对地面的压强为 1.2×104 Pa。（取g＝10N/kg）
【解答】解：（1）在选择火箭的燃烧剂时要选择热值大的材料，故火箭的燃烧剂具有热值大的特性；
（2）采用压缩体积的方法可以使气体液化；
（3）以地球为参照物，“天问一号”火星探测器相对地球的位置不断变化；
（4）照相机所成的像是倒立、缩小的实像；
（5）火星车对地面的压力与其重力大小相等，所以火星车对地面的压力F＝G＝mg＝240kg×10N/kg＝2400N；
火星车对地面的压强p＝＝1.2×108Pa。
故答案为：（1）热值；（2）液化；（4）缩小；实4。
24．（7分）图甲是某型号的电加热器的内部电路，R1、R2是阻值不变的加热电阻，其中R1＝44Ω，可通过控制开关S1实现高、低两挡。为确定R2的阻值，现将其接入电源电压恒为220V的电路中进行测试：当闭合开关S、断开开关S1
时，电流表的示数为1A。
（1）加热电阻R1 不能 （选填“能”或“不能”）用超导体材料制成。
（2）测试过程中，电加热器工作1min产生的热量为 13200 J。根据测试结果，可计算出R2的阻值为 176 Ω。
（3）当均闭合开关S、S1时，电流表的示数为 5 A。
（4）如果又增加了一个单刀双掷开关S2，利用原有元件对该电加热器的电路进行改装，改装后的电路如图乙所示，要使改装后的电加热器处于高温挡1 闭合 （选填“闭合”或“断开”），S2接 b （选填“a”或“b”）端；与改装前相比，改装后电加热器高温挡的功率 变大 （选填“变大”“变小”或“不变”）。
【解答】解：（1）如果加热电阻R1为超导体材料制成的，则R1阻值为7，根据焦耳定律Q＝I2Rt可知，加热电阻将不能产生的热量1不能用超导体材料制成；
（2）测试过程中，电加热器工作6min产生的热量：Q＝W＝UIt＝220V×1A×1×60s＝13200J；
根据欧姆定律可知，测试过程中电路中的总电阻：R＝＝，
根据串联电路的电阻特点可知，R2的阻值：R2＝R﹣R3＝220Ω﹣44Ω＝176Ω；
（3）当均闭合开关S、S1时，只有R1工作，此时电路中的电流：I′＝＝；
（4）利用原有元件对该电加热器的内部电路改装，改装后的电路如图乙，
由乙图可知，开关S1闭合且S2接b时，R4与R2并联，根据并联电路的电阻特点可知，根据P＝UI＝，总功率最大；
与改装前相比，改装后高温挡的总电阻更小可知。
故答案为：（1）不能；（2）13200；（3）5；b；变大。
25．（6分）在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5V
（1）如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时 变大 ，灯泡L的亮度 变小 。（均选填“变大”“变小”或“不变”）
（2）调试过程中，他们发现灯泡L越亮，其表面就越烫 热 效应。电流通过导体时，把电能转化为 内 能。
（3）小灯泡正常发光时的功率为 0.75 W。
（4）为了电路安全，滑动变阻器R连入电路的阻值不小于 6.7 Ω（结果保留一位小数）。
【解答】解：（1）若将a、b接入电路，滑动变阻器接入电路的电阻变大，通过灯泡的电流变小；
（2）调试过程中，他们发现灯泡L越亮，说明导体产生了热量，这种现象叫做电流的热效应；
（3）当灯泡两端电压为2.5V时，灯泡正常发光，当灯泡两端电压为4.5V时，则小灯泡正常发光时的功率为：
PL＝ULIL＝2.3V×0.3A＝5.75W；
（4）当灯泡正常发光时，滑动变阻器两端电压为U滑＝U﹣UL＝4.5V﹣3.5V＝2V，此时滑动变阻器的阻值为：
R滑＝＝≈7.7Ω，
故为了电路安全，滑动变阻器R连入电路的阻值不小于6.8Ω。
故答案为：（1）变大；变小；内；（3）0.75。
2022-2023学年广东省汕尾市九年级（上）期末物理试卷
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列估测符合实际的是（ ）
A．人的正常体温约为36.5℃
B．家庭电路的电压为380V
C．教室课桌的高度约为80m
D．物理课本的质量约为200kg
2．（3分）日常生活中，我们既用水来取暖，也用水来给汽车降温（ ）
A．密度大 B．导电性能好 C．比热容大 D．电阻大
3．（3分）下列情景中，属于光的折射现象的是（ ）
A．手影 B．水中的笔
C．照镜子 D．汽车后视镜
4．（3分）下列机械中，不省力的机械是（ ）
A． B．
C． D．
5．（3分）下列电路图中，灯L1和L2的规格不同。闭合开关后，能测出通过灯L1的电流或正确测出灯L1两端电压的电路图是（ ）
A． B．
C． D．
6．（3分）如图所示，用手托着两个鸡蛋匀速升高1m。下列说法正确的是（ ）
A．鸡蛋的重力势能不变 B．鸡蛋的机械能守恒
C．鸡蛋处于非平衡状态 D．手对鸡蛋做了功
7．（3分）如图所示，电源电压不变，闭合开关S后，下列说法正确的是（ ）
A．滑动变阻器接入电路的阻值变大
B．电压表的示数变大
C．灯泡的亮度变暗
D．电路的总功率变大
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）放在热汤里的金属勺子很快变得烫手，说明金属勺子的 （选填“导电”或“导热”）性能好。在金属勺子由凉变热的过程中，它的内能 （选填“增加”“减少”或“不变”），这是通过 的方式改变了它的内能。
9．（3分）在汽油机工作的四个冲程中，获得动力的是 冲程，其他三个冲程是靠飞轮的 来完成的。汽油机的效率 （选填“可能”或“不可能”）超过100%。
10．（3分）与丝绸摩擦过的玻璃棒带 （选填“正”或“负”）电。带电的玻璃棒接触验电器金属球时，如图所示，金属箔带上 电，且由于带 （选填“同”或“异”）种电荷互相排斥而张开。
11．（3分）如图所示，将摆球从A点由静止释放，摆球在A、C两点间来回摆动。摆球从A点到B点运动的过程中 ，重力势能 。若忽略一切摩擦，摆球来回摆动的过程中，机械能 。（均选填“增加”“减少”或“不变”）
12．（3分）如图所示，两根手指所受压力大小 （选填“相等”或“不相等”），两指面的凹陷程度 （选填“相同”或“不相同”），这表明压强大小与 有关。
13．（3分）如图甲所示，闭合开关S，灯L1、L2是 联的；两只电流表A1和A2的指针均如图乙所示，则通过灯L1的电流是 A，通过灯L2的电流是 A。
14．（3分）某人利用如图所示的滑轮组提起一个重3200N的箱子，所用的拉力是500N，箱子被拉高1m m，人所做的有用功为 J，该滑轮组的机械效率为 。
三、作图题：本题7分。
15．（2分）如图是一盏挂在天花板上的电灯，O为电灯的重心，请画出它所受力的示意图。
16．（2分）如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
17．（3分）在图中的虚线框中填入电源、电流表或电压表的符号，使开关S闭合后，两灯才能发光。
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）（1）如图1所示，刻度尺的分度值为 mm，物体的长度为 cm。
（2）常用的体温计是根据液体的 的性质制成的，医生给小红测体温时，体温计的示数如图2所示 ℃。
（3）图3是“探究影响滑动摩擦力大小的因素”的实验操作，弹簧测力计应沿水平方向拉着物块做 运动。根据 知识可知，物块受到的滑动摩擦力为 N。
19．（6分）用如图甲所示的电路测小灯泡的电阻，小灯泡的额定电流为0.3A，电源电压恒定不变。
（1）如图甲所示，A表是 ，B表是 。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 （选填“C”或“D”）端。
（3）闭合开关S后，发现小灯泡不亮，则接下来合理的操作是 （填字母）。
A.断开开关S，更换小灯泡
B.断开开关S，重新连接电路
C.移动滑动变阻器，观察小灯泡是否发光
（4）当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定电压为 V，小灯泡正常发光时的电阻为 Ω（结果保留一位小数）。
20．（6分）在“探究电流与电阻的关系”实验中，小明设计了如图甲所示的电路图，电源电压保持3V不变
（1）在连接实验电路时，开关应 。
（2）实验过程中，多次更换不同阻值的定值电阻进行实验的目的是 。（选填“寻找普遍规律”或“减小误差”）。
（3）实验中保持定值电阻两端的电压为 V不变。
（4）当将定值电阻由5Ω更换为10Ω时，为使定值电阻两端的电压不变，滑动变阻器的滑片应向 （选填“左”或“右”）移动到合适的位置，此时电流表示数为 A。
（5）根据实验数据可知，电压一定时，通过导体的电流与其电阻成 比。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）一辆质量为1500kg的汽车，在平直公路上匀速行驶160m，用时20s（取g＝10N/kg）
（1）汽车受到的重力；
（2）在此过程中，汽车牵引力做的功；
（3）在此过程中，汽车牵引力做功的功率。
22．（7分）如图所示，小灯泡L1、L2分别标有“2.5V，0.8W”“3V，0.9W”字样，闭合开关后，只有一个小灯泡正常发光（灯丝电阻不变）
（1）小灯泡L1正常工作时的电流；
（2）电源电压；
（3）通电100s，电路消耗的总电能。
六、综合能力题：本大题共3小题，第21、23小题各6分，第22小题7分，共19分。
23．（6分）阅读下列短文。回答问题。
“天问一号”火星探测器
探索浩瀚宇宙，发展航天事业，建设航天强国
“天问一号”火星探测器由长征五号遥四运载火箭发射升空。运载火箭是用煤油、酒精、偏二甲肼、液态氢等作为燃烧剂，用液态氧、四氧化二氮等提供的氧化剂帮助燃烧的。
“天问一号”火星探测器携带的“祝融号”火星车在火星表面开展了多项科学探测任务，并传回了在火星上拍摄的第一批照片。“祝融号”火星车共有六个形状大小相同的车轮，探测发射前，其质量为240kg，车轮与地面的总接触面积约为0.2m2。
“天问一号”火星探测器的成功发射、持续飞行以及后续的环绕、降落和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探测，对保障国家安全、促进科技进步、提升国家软实力以及提升国际影响力具有重要的意义。
（1）用煤油、酒精、偏二甲肼、液态氢等作为火箭的燃烧剂是因为这些混合物具有 （选填“密度”“比热容”或“热值”）大的特性。
（2）在通常情况下，氢和氧是气态的，为了便于储存和运输 （填物态变化名称）。
（3）火箭点火升空时，以地球为参照物，“天问一号”火星探测器是 （选填“静止”或“运动”）的。
（4）从火星上传回的照片是由照相机拍摄的，照相机拍摄的像是倒立、 （选填“放大”“缩小”或“等大”）的 （选填“虚”或“实”）像。
（5）在水平地面上对“祝融号”火星车进行测试时，火星车对地面的压强为 Pa。（取g＝10N/kg）
24．（7分）图甲是某型号的电加热器的内部电路，R1、R2是阻值不变的加热电阻，其中R1＝44Ω，可通过控制开关S1实现高、低两挡。为确定R2的阻值，现将其接入电源电压恒为220V的电路中进行测试：当闭合开关S、断开开关S1
时，电流表的示数为1A。
（1）加热电阻R1 （选填“能”或“不能”）用超导体材料制成。
（2）测试过程中，电加热器工作1min产生的热量为 J。根据测试结果，可计算出R2的阻值为 Ω。
（3）当均闭合开关S、S1时，电流表的示数为 A。
（4）如果又增加了一个单刀双掷开关S2，利用原有元件对该电加热器的电路进行改装，改装后的电路如图乙所示，要使改装后的电加热器处于高温挡1 （选填“闭合”或“断开”），S2接 （选填“a”或“b”）端；与改装前相比，改装后电加热器高温挡的功率 （选填“变大”“变小”或“不变”）。
25．（6分）在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5V
（1）如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时 ，灯泡L的亮度 。（均选填“变大”“变小”或“不变”）
（2）调试过程中，他们发现灯泡L越亮，其表面就越烫 效应。电流通过导体时，把电能转化为 能。
（3）小灯泡正常发光时的功率为 W。
（4）为了电路安全，滑动变阻器R连入电路的阻值不小于 Ω（结果保留一位小数）。
2022-2023学年广东省汕尾市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本大题共7小题，每小题3分，共21分.在每小题给出的四个选项中，只有一项是符合题目要求的.
1．（3分）下列估测符合实际的是（ ）
A．人的正常体温约为36.5℃
B．家庭电路的电压为380V
C．教室课桌的高度约为80m
D．物理课本的质量约为200kg
【解答】解：A、人的正常体温约为36.5℃；
B、家庭电路的电压为220V；
C、教室课桌的高度约为80cm＝0.6m；
D、物理课本的质量约为200g＝0.2kg。
故选：A。
2．（3分）日常生活中，我们既用水来取暖，也用水来给汽车降温（ ）
A．密度大 B．导电性能好 C．比热容大 D．电阻大
【解答】解：让热水流过散热器来取暖是利用了水的比热容大的特性，相同质量的水和其它物质比较，水放出的热量多，相同质量的水和其它物质比较，水吸收的热量多。
故选：C。
3．（3分）下列情景中，属于光的折射现象的是（ ）
A．手影 B．水中的笔
C．照镜子 D．汽车后视镜
【解答】解：A．手影游戏，故A不符合题意；
B．插入水中的笔好像弯折了是由于光从水中通过空气进入人的眼睛时，故属于光的折射现象；
C．照镜子是平面镜成像，故C不符合题意；
D．汽车后视镜利用的是光的反射。
故选：B。
4．（3分）下列机械中，不省力的机械是（ ）
A． B．
C． D．
【解答】解：图中所示剪刀、铡刀在使用过程中，是省力杠杆，实质是等臂杠杆，不省力；图中所示动滑轮的用法，特点是可以省一半的力，C正确。
故选：C。
5．（3分）下列电路图中，灯L1和L2的规格不同。闭合开关后，能测出通过灯L1的电流或正确测出灯L1两端电压的电路图是（ ）
A． B．
C． D．
【解答】解：A、该电路为并联电路2串联在支路中，电流表测量灯泡L2的电流，故A错误；
B、该电路为并联电路4串联在支路中，电流表测量灯泡L1的电流，故B正确；
C、该电路为串联电路2并联，测量灯泡L7两端的电压，故C错误；
D、该电路为串联电路1并联，电压表的正负接线柱接反了。
故选：B。
6．（3分）如图所示，用手托着两个鸡蛋匀速升高1m。下列说法正确的是（ ）
A．鸡蛋的重力势能不变 B．鸡蛋的机械能守恒
C．鸡蛋处于非平衡状态 D．手对鸡蛋做了功
【解答】解：A、用手托着两个鸡蛋匀速升高1m，高度增加，故A错误；
B、鸡蛋匀速升高时、速度不变；高度增加，则机械能增大；
C、用手托着两个鸡蛋匀速升高时，处于平衡状态；
D、用手托着两个鸡蛋匀速升高1m，鸡蛋在力的方向上通过了距离，故D正确。
故选：D。
7．（3分）如图所示，电源电压不变，闭合开关S后，下列说法正确的是（ ）
A．滑动变阻器接入电路的阻值变大
B．电压表的示数变大
C．灯泡的亮度变暗
D．电路的总功率变大
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，
当滑片P向右移动时，测滑动变阻器接入电路中的电阻变小，故A错误；
由I＝可知，即电流表A的示数变大，灯泡两端的电压变大，
由P＝UI可知，灯泡的实际功率变大，所以灯泡变亮；
因串联电路中总电压等于各分电压之和，所以滑动变阻器R两端的电压变小，故B错误；
由电源电压不变、电流表A的示数变大可知，电路的总功率变大。
故选：D。
二、填空题：本大题共7小题，每空1分，共21分.
8．（3分）放在热汤里的金属勺子很快变得烫手，说明金属勺子的 导热 （选填“导电”或“导热”）性能好。在金属勺子由凉变热的过程中，它的内能 增加 （选填“增加”“减少”或“不变”），这是通过 热传递 的方式改变了它的内能。
【解答】解：放在热汤中的金属勺子很快变得烫手，说明金属勺子的导热性能好，内能由热汤转移到金属勺子上，温度升高。
故答案为：导热；增加。
9．（3分）在汽油机工作的四个冲程中，获得动力的是 做功 冲程，其他三个冲程是靠飞轮的 惯性 来完成的。汽油机的效率 不可能 （选填“可能”或“不可能”）超过100%。
【解答】解：在汽油机的做功冲程中是内能转化为机械能获得动力的；而吸气冲程、和排气冲程都是靠飞轮的惯性完成的；
汽车发动机在工作过程中有能量的散失，所以效率不可能达到100%。
故答案为：做功；惯性。
10．（3分）与丝绸摩擦过的玻璃棒带 正 （选填“正”或“负”）电。带电的玻璃棒接触验电器金属球时，如图所示，金属箔带上 正 电，且由于带 同 （选填“同”或“异”）种电荷互相排斥而张开。
【解答】解：根据正负电荷的定义可知，用丝绸摩擦过的玻璃棒因失去部分电子带正电，金属箔片也会带上正电，所以验电器中闭合着的金属箔片会张开。
故答案为：正；正；同。
11．（3分）如图所示，将摆球从A点由静止释放，摆球在A、C两点间来回摆动。摆球从A点到B点运动的过程中 增加 ，重力势能 减小 。若忽略一切摩擦，摆球来回摆动的过程中，机械能 不变 。（均选填“增加”“减少”或“不变”）
【解答】解：摆球从A点到B点运动的过程中，高度下降，转化为动能，忽略一切摩擦，故机械能不变；
故答案为：增加；减小。
12．（3分）如图所示，两根手指所受压力大小 相等 （选填“相等”或“不相等”），两指面的凹陷程度 不相同 （选填“相同”或“不相同”），这表明压强大小与 受力面积 有关。
【解答】解：
（1）铅笔处于静止状态，其受到两手指的压力是一对平衡力；
因为力的作用是相互的，所以两手指受到铅笔的压力大小也相等。
（2）用手拿着铅笔两端往里压时，两手指受到的压力大小相同，指面的凹陷程度是不同的，压力的作用效果明显。
这表明：压力相同时，受力面积越小，压强大小与受力面积有关。
故答案为：相等；不相同。
13．（3分）如图甲所示，闭合开关S，灯L1、L2是 并 联的；两只电流表A1和A2的指针均如图乙所示，则通过灯L1的电流是 0.3 A，通过灯L2的电流是 1.2 A。
【解答】解：
由电路图知，两灯泡并联，A2测干路电流，A1测L7支路电流，
因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流1和A2的指针所指位置相同，所以A2使用0﹣3A量程，所以A7使用0﹣0.2A量程，
由图乙可知，A2的示数为1.5A，即干路电流I＝1.5A，A8的示数为0.3A，即通过L8的电流：I1＝0.8A，
则通过L2的电流：I2＝I﹣I6＝1.5A﹣5.3A＝1.4A。
故答案为：并；0.3。
14．（3分）某人利用如图所示的滑轮组提起一个重3200N的箱子，所用的拉力是500N，箱子被拉高1m 8 m，人所做的有用功为 3200 J，该滑轮组的机械效率为 80% 。
【解答】解：（1）由图知，n＝8；
（2）拉力做的有用功：W有用＝Gh＝3200N×1m＝3200J；
（3）拉力做的总功：W总＝Fs＝500N×7m＝4000J，
滑轮组的机械效率：
η＝×100%＝。
故答案为：8；3200。
三、作图题：本题7分。
15．（2分）如图是一盏挂在天花板上的电灯，O为电灯的重心，请画出它所受力的示意图。
【解答】解：电灯在静止不动，受到重力和拉力是一对平衡力，并且这两个力作用在同一条直线上，如图所示：
16．（2分）如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
【解答】解：入射光线与水面的夹角为40°，则入射角等于90°﹣40°＝50°，先过入射点O垂直于界面作出法线，在空气中法线的右侧画出反射光线，在法线的右侧的水中画出折射光线
17．（3分）在图中的虚线框中填入电源、电流表或电压表的符号，使开关S闭合后，两灯才能发光。
【解答】解：闭合开关后，要使灯泡发光。
①将电池和电压表按上下次序接入电路。闭合开关，都能发光；
②将电流表和电池按上下次序接入电路。闭合开关。如下图：
或
四、实验题：本大题共3小题，第16小题7分，第17、18小题各6分，共19分.
18．（7分）（1）如图1所示，刻度尺的分度值为 1 mm，物体的长度为 2.90 cm。
（2）常用的体温计是根据液体的 热胀冷缩 的性质制成的，医生给小红测体温时，体温计的示数如图2所示 37.8 ℃。
（3）图3是“探究影响滑动摩擦力大小的因素”的实验操作，弹簧测力计应沿水平方向拉着物块做 匀速直线 运动。根据 二力平衡 知识可知，物块受到的滑动摩擦力为 1.6 N。
【解答】解：（1）由图1可知，刻度尺上1cm之间有10个小格，即刻度尺的分度值为2mm，右侧与2.90cm对齐；
（2）液体温度计是根据液体的热胀冷缩的性质制成的；
体温计的量程是35℃﹣42℃；体温计上1℃之间有10个小格，即此体温计的分度值为3.1℃；
（3）弹簧测力计显示拉力大小，弹簧测力计水平拉动木块进行匀速直线运动时，这两个力是平衡力，滑动摩擦力大小等于拉力大小；
由图可知，弹簧测力计的分度值为0.2N，木块受到的滑动摩擦力大小为1.6N。
故答案为：（1）6；2.90；37.8；二力平衡。
19．（6分）用如图甲所示的电路测小灯泡的电阻，小灯泡的额定电流为0.3A，电源电压恒定不变。
（1）如图甲所示，A表是 电压表 ，B表是 电流表 。
（2）闭合开关S前，应将滑动变阻器的滑片P置于 D （选填“C”或“D”）端。
（3）闭合开关S后，发现小灯泡不亮，则接下来合理的操作是 C （填字母）。
A.断开开关S，更换小灯泡
B.断开开关S，重新连接电路
C.移动滑动变阻器，观察小灯泡是否发光
（4）当小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡的额定电压为 2.5 V，小灯泡正常发光时的电阻为 8.3 Ω（结果保留一位小数）。
【解答】解：（1）在伏安法测电阻的实验中，用电压表测电阻两端的电压，故A表是电压表；
（2）为了保护电路，闭合开关S前，即D端；
（3）闭合开关，灯泡不亮，灯泡功率太小不足以引起灯泡发光而造成的，观察小灯泡是否发光；
（4）当小灯泡正常发光时，电压表的示数如图乙所示，分度值0.1V，则小灯泡正常发光时的电阻为：
R＝＝≈8.3Ω。
故答案为：（1）电压表；电流表；（3）C；3.3。
20．（6分）在“探究电流与电阻的关系”实验中，小明设计了如图甲所示的电路图，电源电压保持3V不变
（1）在连接实验电路时，开关应 断开 。
（2）实验过程中，多次更换不同阻值的定值电阻进行实验的目的是 找普遍规律 。（选填“寻找普遍规律”或“减小误差”）。
（3）实验中保持定值电阻两端的电压为 2.5 V不变。
（4）当将定值电阻由5Ω更换为10Ω时，为使定值电阻两端的电压不变，滑动变阻器的滑片应向 右 （选填“左”或“右”）移动到合适的位置，此时电流表示数为 0.25 A。
（5）根据实验数据可知，电压一定时，通过导体的电流与其电阻成 反 比。
【解答】解：（1）为了保护电路，在连接实验电路时；
（2）为了得出电流与电阻的关系，需要多次实验得出普遍规律；
（3）实验中定值电阻两端的电压为：
UV＝IR＝0.5A×7Ω＝2.5V；
（4）将定值电阻R的电阻由3Ω更换为10Ω时，闭合开关后，为使R两端的电压等于2.5V，由分压原理可知要增大变阻器电阻阻值；
此时电流表的示数为：
I′＝＝＝0.25A；
（5）由图乙可知电流与电阻的乘积为一定值，故在电压一定时。
故答案为：（1）断开；（2）找普遍规律；（4）右；（5）反。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
21．（6分）一辆质量为1500kg的汽车，在平直公路上匀速行驶160m，用时20s（取g＝10N/kg）
（1）汽车受到的重力；
（2）在此过程中，汽车牵引力做的功；
（3）在此过程中，汽车牵引力做功的功率。
【解答】解：（1）汽车受到的重力：G＝mg＝1500kg×10N/kg＝1.5×105N；
（2）汽车牵引力做的功：W＝Fs＝500N×160m＝8×104J；
（3）牵引力做功的功率：P＝＝＝4×105W。
答：（1）汽车受到的重力为1.5×103N；
（2）在此过程中，汽车牵引力做的功为8×104J；
（3）在此过程中，汽车牵引力做功的功率为8×103W。
22．（7分）如图所示，小灯泡L1、L2分别标有“2.5V，0.8W”“3V，0.9W”字样，闭合开关后，只有一个小灯泡正常发光（灯丝电阻不变）
（1）小灯泡L1正常工作时的电流；
（2）电源电压；
（3）通电100s，电路消耗的总电能。
【解答】解：（1）由P＝UI可得，小灯泡L1正常工作时的电流为：
＝＝8.32A，
（2）由图可知，小灯泡L1、L2并联，只有一个小灯泡正常发光6，所以电源电压U＝U1＝2.5V；
（3）由P＝UI＝可得2的电阻为：，
灯丝电阻不变，通过小灯泡L2的实际电流为：，
由并联电路中干路电流等于各支路电流之和可知，干路中的总电流为：I＝I1+I2实＝5.32A+0.25A＝0.57A，
通电100s，电路消耗的总电能：
W＝UIt＝6.5V×0.57A×100s＝142.5J。
答：（1）小灯泡L1正常工作时的电流为0.32A；
（2）电源电压为3.5V；
（3）通电100s，电路消耗的总电能为142.5J。
六、综合能力题：本大题共3小题，第21、23小题各6分，第22小题7分，共19分。
23．（6分）阅读下列短文。回答问题。
“天问一号”火星探测器
探索浩瀚宇宙，发展航天事业，建设航天强国
“天问一号”火星探测器由长征五号遥四运载火箭发射升空。运载火箭是用煤油、酒精、偏二甲肼、液态氢等作为燃烧剂，用液态氧、四氧化二氮等提供的氧化剂帮助燃烧的。
“天问一号”火星探测器携带的“祝融号”火星车在火星表面开展了多项科学探测任务，并传回了在火星上拍摄的第一批照片。“祝融号”火星车共有六个形状大小相同的车轮，探测发射前，其质量为240kg，车轮与地面的总接触面积约为0.2m2。
“天问一号”火星探测器的成功发射、持续飞行以及后续的环绕、降落和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探测，对保障国家安全、促进科技进步、提升国家软实力以及提升国际影响力具有重要的意义。
（1）用煤油、酒精、偏二甲肼、液态氢等作为火箭的燃烧剂是因为这些混合物具有 热值 （选填“密度”“比热容”或“热值”）大的特性。
（2）在通常情况下，氢和氧是气态的，为了便于储存和运输 液化 （填物态变化名称）。
（3）火箭点火升空时，以地球为参照物，“天问一号”火星探测器是 运动 （选填“静止”或“运动”）的。
（4）从火星上传回的照片是由照相机拍摄的，照相机拍摄的像是倒立、 缩小 （选填“放大”“缩小”或“等大”）的 实 （选填“虚”或“实”）像。
（5）在水平地面上对“祝融号”火星车进行测试时，火星车对地面的压强为 1.2×104 Pa。（取g＝10N/kg）
【解答】解：（1）在选择火箭的燃烧剂时要选择热值大的材料，故火箭的燃烧剂具有热值大的特性；
（2）采用压缩体积的方法可以使气体液化；
（3）以地球为参照物，“天问一号”火星探测器相对地球的位置不断变化；
（4）照相机所成的像是倒立、缩小的实像；
（5）火星车对地面的压力与其重力大小相等，所以火星车对地面的压力F＝G＝mg＝240kg×10N/kg＝2400N；
火星车对地面的压强p＝＝1.2×108Pa。
故答案为：（1）热值；（2）液化；（4）缩小；实4。
24．（7分）图甲是某型号的电加热器的内部电路，R1、R2是阻值不变的加热电阻，其中R1＝44Ω，可通过控制开关S1实现高、低两挡。为确定R2的阻值，现将其接入电源电压恒为220V的电路中进行测试：当闭合开关S、断开开关S1
时，电流表的示数为1A。
（1）加热电阻R1 不能 （选填“能”或“不能”）用超导体材料制成。
（2）测试过程中，电加热器工作1min产生的热量为 13200 J。根据测试结果，可计算出R2的阻值为 176 Ω。
（3）当均闭合开关S、S1时，电流表的示数为 5 A。
（4）如果又增加了一个单刀双掷开关S2，利用原有元件对该电加热器的电路进行改装，改装后的电路如图乙所示，要使改装后的电加热器处于高温挡1 闭合 （选填“闭合”或“断开”），S2接 b （选填“a”或“b”）端；与改装前相比，改装后电加热器高温挡的功率 变大 （选填“变大”“变小”或“不变”）。
【解答】解：（1）如果加热电阻R1为超导体材料制成的，则R1阻值为7，根据焦耳定律Q＝I2Rt可知，加热电阻将不能产生的热量1不能用超导体材料制成；
（2）测试过程中，电加热器工作6min产生的热量：Q＝W＝UIt＝220V×1A×1×60s＝13200J；
根据欧姆定律可知，测试过程中电路中的总电阻：R＝＝，
根据串联电路的电阻特点可知，R2的阻值：R2＝R﹣R3＝220Ω﹣44Ω＝176Ω；
（3）当均闭合开关S、S1时，只有R1工作，此时电路中的电流：I′＝＝；
（4）利用原有元件对该电加热器的内部电路改装，改装后的电路如图乙，
由乙图可知，开关S1闭合且S2接b时，R4与R2并联，根据并联电路的电阻特点可知，根据P＝UI＝，总功率最大；
与改装前相比，改装后高温挡的总电阻更小可知。
故答案为：（1）不能；（2）13200；（3）5；b；变大。
25．（6分）在物理综合实践活动课上，某小组制作了一个可调节亮度的小台灯，他们选用了一种叫电位器的变阻器，其工作原理跟滑动变阻器一样，都是通过调节接入电路中电阻丝的长度来改变电阻的大小，并测得通过灯泡L的电流与其两端电压的关系如图2乙所示，电源电压为4.5V
（1）如图1所示，当接线柱a、b接入电路时，顺时针旋转滑片旋钮时 变大 ，灯泡L的亮度 变小 。（均选填“变大”“变小”或“不变”）
（2）调试过程中，他们发现灯泡L越亮，其表面就越烫 热 效应。电流通过导体时，把电能转化为 内 能。
（3）小灯泡正常发光时的功率为 0.75 W。
（4）为了电路安全，滑动变阻器R连入电路的阻值不小于 6.7 Ω（结果保留一位小数）。
【解答】解：（1）若将a、b接入电路，滑动变阻器接入电路的电阻变大，通过灯泡的电流变小；
（2）调试过程中，他们发现灯泡L越亮，说明导体产生了热量，这种现象叫做电流的热效应；
（3）当灯泡两端电压为2.5V时，灯泡正常发光，当灯泡两端电压为4.5V时，则小灯泡正常发光时的功率为：
PL＝ULIL＝2.3V×0.3A＝5.75W；
（4）当灯泡正常发光时，滑动变阻器两端电压为U滑＝U﹣UL＝4.5V﹣3.5V＝2V，此时滑动变阻器的阻值为：
R滑＝＝≈7.7Ω，
故为了电路安全，滑动变阻器R连入电路的阻值不小于6.8Ω。
故答案为：（1）变大；变小；内；（3）0.75。
相关试卷
广东省东莞外国语学校2023-2024学年九年级上学期1月期末物理试题： 这是一份广东省东莞外国语学校2023-2024学年九年级上学期1月期末物理试题，共8页。
广东省清远市2023-2024学年九年级上学期1月期末物理试题： 这是一份广东省清远市2023-2024学年九年级上学期1月期末物理试题，共12页。
广东省汕尾市陆河县2023-2024学年九年级上学期1月期末物理试题： 这是一份广东省汕尾市陆河县2023-2024学年九年级上学期1月期末物理试题，共10页。
