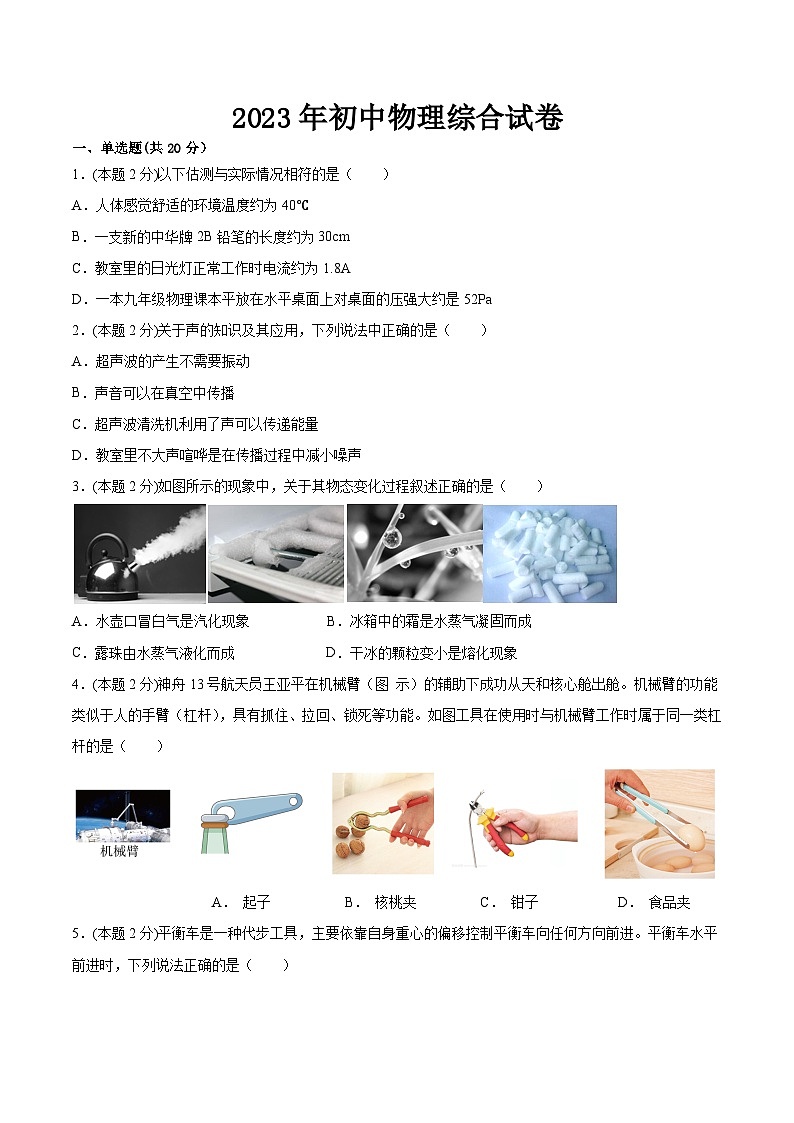

2023年初中物理综合试卷
一、单选题(共20分）
1．(本题2分)以下估测与实际情况相符的是（　　）
A．人体感觉舒适的环境温度约为40℃
B．一支新的中华牌2B铅笔的长度约为30cm
C．教室里的日光灯正常工作时电流约为1.8A
D．一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa
2．(本题2分)关于声的知识及其应用，下列说法中正确的是（　　）
A．超声波的产生不需要振动
B．声音可以在真空中传播
C．超声波清洗机利用了声可以传递能量
D．教室里不大声喧哗是在传播过程中减小噪声
3．(本题2分)如图所示的现象中，关于其物态变化过程叙述正确的是（　　）

A．水壶口冒白气是汽化现象 B．冰箱中的霜是水蒸气凝固而成
C．露珠由水蒸气液化而成 D．干冰的颗粒变小是熔化现象
4．(本题2分)神舟13号航天员王亚平在机械臂（图 示）的辅助下成功从天和核心舱出舱。机械臂的功能类似于人的手臂（杠杆），具有抓住、拉回、锁死等功能。如图工具在使用时与机械臂工作时属于同一类杠杆的是（　　）

A． 起子 B． 核桃夹 C． 钳子 D． 食品夹

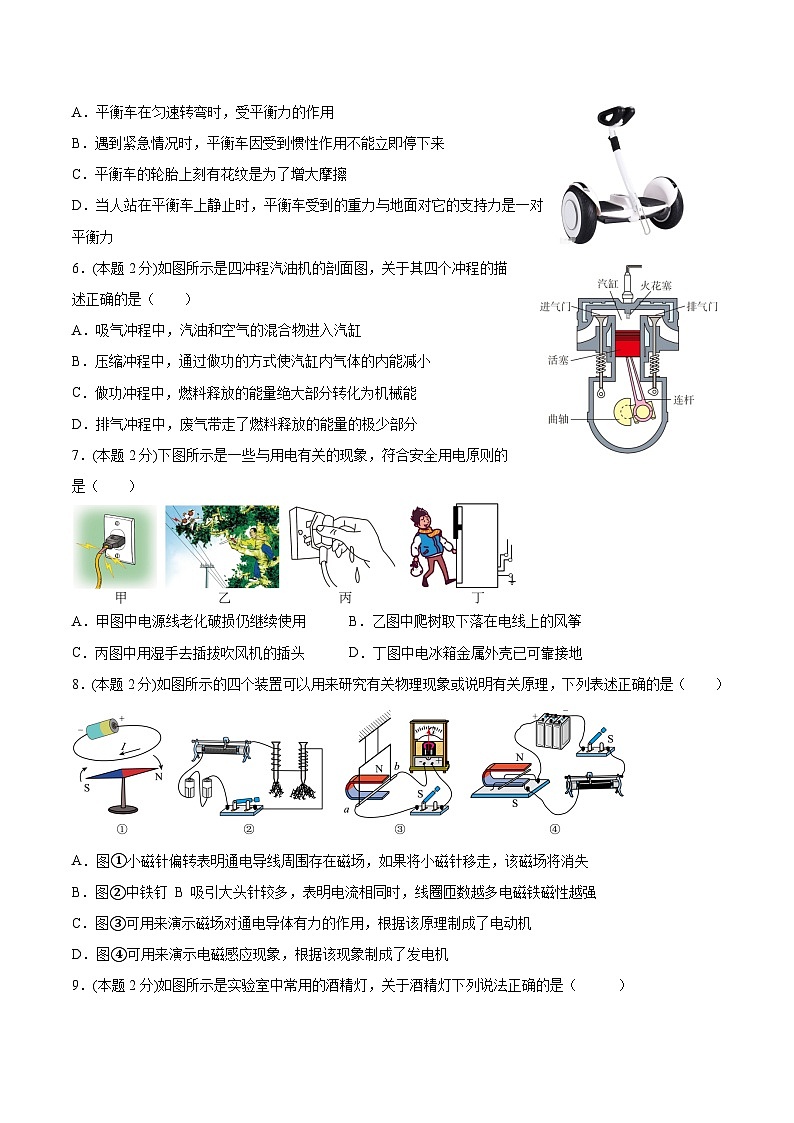

5．(本题2分)平衡车是一种代步工具，主要依靠自身重心的偏移控制平衡车向任何方向前进。平衡车水平前进时，下列说法正确的是（　　）

A．平衡车在匀速转弯时，受平衡力的作用
B．遇到紧急情况时，平衡车因受到惯性作用不能立即停下来
C．平衡车的轮胎上刻有花纹是为了增大摩擦
D．当人站在平衡车上静止时，平衡车受到的重力与地面对它的支持力是一对平衡力
6．(本题2分)如图所示是四冲程汽油机的剖面图，关于其四个冲程的描述正确的是（　　）
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气带走了燃料释放的能量的极少部分
7．(本题2分)下图所示是一些与用电有关的现象，符合安全用电原则的是（　　）

A．甲图中电源线老化破损仍继续使用 B．乙图中爬树取下落在电线上的风筝
C．丙图中用湿手去插拔吹风机的插头 D．丁图中电冰箱金属外壳已可靠接地
8．(本题2分)如图所示的四个装置可以用来研究有关物理现象或说明有关原理，下列表述正确的是（　　）

A．图①小磁针偏转表明通电导线周围存在磁场，如果将小磁针移走，该磁场将消失
B．图②中铁钉 B 吸引大头针较多，表明电流相同时，线圈匝数越多电磁铁磁性越强
C．图③可用来演示磁场对通电导体有力的作用，根据该原理制成了电动机
D．图④可用来演示电磁感应现象，根据该现象制成了发电机
9．(本题2分)如图所示是实验室中常用的酒精灯，关于酒精灯下列说法正确的是（   ）

A．向灯内添加酒精时会闻到酒精味儿，这是扩散现象
B．酒精不断燃烧，其热值会减小
C．酒精灯的火焰温度约为70~90℃
D．灯内a处酒精的压强大于b处酒精的压强
10．(本题2分)如图所示电路中，电源电压保持不变，闭合开关S，将滑动变阻器R的滑片P缓慢向b端移动，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）

A．L与R是串联关系，A1测得是滑动变阻器R的电流
B．电压表测电源电压，灯泡逐渐变暗
C．电压表示数与电流表A2和A1示数差的比值不变
D．电压表示数与电流示数A2示数的乘积变小

二、多选题(共9分）
11．(本题3分)下列说法正确的是（　　）
A．10℃水的内能一定比0℃水的内能多
B．冰熔化成水的过程中吸收热量，温度不变
C．四冲程汽油机的做功冲程，将内能转化为机械能
D．热值越大的燃料，燃烧时放出的热量越多
12．(本题3分)饺子是大家喜爱的食品，煮饺子时，生饺子刚放入水中会下沉，过一会儿煮熟的饺子又会上浮，漂浮在水面上。下列分析正确的是（　　）

A．生饺子在水中下沉的过程中所受的浮力变大
B．生饺子在水中下沉的过程中所受水的压强变大
C．沉在水底的生饺子所受的浮力等于自身重力
D．熟饺子漂浮在水面时，所受的浮力等于它排开的水所受的重力
13．(本题3分)图甲所示电路中，电源电压不变，R1是“”的滑动变阻器，R2是定值电阻，电压表量程为。闭合开关，在保证电路元件安全的情况下，滑片移动过程中，电压表示数与滑动变阻器接入电路的电阻的变化情况如图乙所示。下列说法正确的是（　　）

A．电源电压为
B．的阻值为
C．R1的取值范围为
D．滑片在中点时，通电，电流通过R1产生的热量为

三、填空题(共20分）
14．(本题2分)用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，所以玻璃棒能吸起地上的羽毛。
15．(本题2分)疫情防控期间，进入公共场所需要手机扫码登记，如图所示。手机摄像头相当于 ___________透镜，当手机远离二维码时，所成的像会 ___________。（选填“变大”、“变小”或“不变”）

16．(本题2分)作为“两江大桥”工程的重要组成部分之一，重庆千厮门嘉陵江大桥（如图所示）分别与渝中区沧白路和江北区江北嘴相接，是一座公轨两用桥，上层为汽车交通，桥长878米，下层为双线轻轨交通，桥长720米．若一列长120米的轻轨列车以36km/h的速度匀速通过此座大桥，需用时_____s，以列车为参照物，大桥是_____的（选填“运动”或“静止”）．

17．(本题2分)地磁的南极在地理的北极附近，地理的两极和地磁的两极并不重合，这一现象是我国宋代学者___________发现的地磁偏角，比西方早400多年；在厨房的洗菜池与下水管道之间常常要装一段U形管，起隔绝臭气的作用，U形管相当于一个___________。
18．(本题2分)一个箱子重为100N, 放在水平面上，受8N的水平推力，箱子未动，这时箱子受到的摩擦力______ (选填 “大于”、“等于”或“小于”) 8N，当水平推力增大到10N时，箱子恰好做匀速直线运动．当水平推力增大到20N时，箱子受到的摩擦力为_____N.
19．(本题2分)如图所示的电能表示数是 ______kW•h。若单独使用一个额定功率为1000W的电饭锅煮饭，该电能表的转盘转过900转，则煮饭时间是______min。

20．(本题2分)为方便残疾人上下台阶，很多公共杨所设计了如图所示的专用通道（斜面），沿专用通道（斜面）至入口和直接上台阶相比较，可以_____（省力/省距离/省功），若将重700N的小车沿8m长的斜面推至1.2m高的人口处，沿斜面所用的推力为150N，在此过程中斜面的机械效率为_____。

21．(本题2分)我国家庭电路中的电视机和电灯是___________联的；在玻璃、橡胶和铁棒等材料中，常温下是最容易导电的是___________。
22．(本题2分)如图所示的电路中，三个电表（电流表或电压表）分别接在a、b、c处，当开关S闭合时，电灯L1、L2均正常发光，a、b、c处三个电表的示数分别为3、1.2和1.5（单位为A或V），则电灯L1和L2中通过的电流之比为______，电源电压为______。

23．(本题2分)10g煤气完全燃烧放出的热量为________J，若烧水时煤气放出总热量的50%被水吸收，则能够把1kg初温为15℃的水加热到_______℃。[，煤气的热值]。

四、实验题(共24分
24．(本题8分)在“探究平面镜成像的特点”实验中：

（1）为了便于观察，该实验最好在较________（选填“明亮”或“黑暗”）的环境中进行；
（2）实验时，用透明________（选填“薄”或“厚”）玻璃板代替平面镜，目的是________；
（3）为了比较像与物的大小关系，需要选用两根大小________（选填“相同”或“不同”）的蜡烛；
（4）为了得到像和物到平面镜的距离关系，需要将镜前蜡烛放在________（选填“同一”或“不同”）位置进行多次实验；
（5）实验中将点燃的蜡烛A放在玻璃板前，然后将未点燃的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合，此实验现象说明像与物大小________；
（6）将蜡烛B拿走，然后在蜡烛B的位置上放一张白纸，在白纸上________（选填“能”或“不能”）看到蜡烛A的像。说明平面镜所成的像是________（选填“实”或“虚”）像。
25．(本题7分)用如图所示实验装置验证阿基米德原理。当物块浸入装满水的溢水杯中时，水会流入空桶，回答下列问题：

（1）如图所示，当物块浸入装满水的溢水杯中时，水对溢水杯底部的压强将会 _______（选填“变大”、“不变”或“变小”）。根据图中数据可知，实验中物块所受浮力是_______N，排开水的重力是_______N。
（2）如果实验前溢水杯未装满水，实验测得的_______（选填“浮力”或“排开水的重力”）将会_______（选填“偏大”或“偏小”）。
（3）由实验中的数据可知物块的密度是_______kg/m3。若换用酒精代替水进行实验，则F3的大小将变为_______N（ρ水=1×103kg/m3，ρ酒精=0.8×103kg/m3）。
26．(本题9分)小佳和小宁两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器的规格是“20Ω 1A”。

（1）如图甲所示是小佳画出的电路图，小宁进行实物连接如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）；( )
（2）小宁刚接上最后一根导线，就发现电流表立即有示数，其操作不当之：___________；
（3）确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丙所示，记为 ___________V；他们记录的数据如表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第 ___________组（填写实验序号），理由是 ___________；
实验序号
①
②
③
④
电压/V
0.5
1.2
1.8

电流/A
0.10
0.24
0.34
0.5
（4）排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在 ___________不变时，通过导体的电流与导体两端的电压成 ___________比；
（5）小佳利用实验数据计算出定值电阻R的阻值为 ___________Ω。
（6）以下实验与“探究电流与电压的关系”进行多次测量目的相同的是 ___________。
A．探究重力与质量的关系
B．测量定值电阻的阻值
C．用刻度尺测物体的长度

五、分析与交流题(共10分）
27．(本题5分)022年1月18日，我国金沙江白鹤滩水电站全部建成，它是世界第二大水电站。三峡水电站和白鹤滩水电站部分信息如下表：
项目
三峡水电站
白鹤滩水电站
种类
重力坝
拱坝
发电站的规模
世界最大的水力发电站，装机容量2240万千瓦，库容量393亿立方米
世界第二大水力发电站，创下六个“世界第一”最顶尖的建造技术，装机容量1600万千瓦，库容量206亿立方米
电机组单机容量
70万千瓦
100万千瓦
坝高
185米
289米
年节约标准煤
26713万吨
19680万吨
减少二氧化碳排放量
70万吨
51.6万吨
（1）白鹤滩水电站水深200米处，大坝侧壁受到水的压强为______________Pa。（已知：水=1.0×103kg/m3，g取10N/kg）
（2）对比表格中两坝外观形状，发现三峡水电站大坝采用的是________结构（填“横截面形状”）、白鹤滩水电站大坝采用的是拱形结构，来提高大坝的抗压能力。大坝使上游的水位升高，提高了水的_______________。
（3）水能属于____________（选填“可再生”或“不可再生”）能源。水力发电相比火力发电具有的优势是_______________，有利于我国实现碳中和的目标。
28．(本题5分)冰冻是造成高山地区冬季输配电线路倒塔（杆）断线的重要原因。为了避免这类事故的发生，电力工人要及时对输电线路进行除冰作业，有一种“短路熔冰”的方法，如图，将输电线不经过用电器直接接通使冰熔化。请分析说明用这种方法除冰的原因。


六、计算题(共17分）
29．(本题8分)如图所示，某品牌洒水车加满水后匀速行驶在水平路面上，其主要技术参数如表格所示：（g＝10N/kg，ρ水＝1.0×103kg/m3）
产品名称：
xxx牌CLW5250GPSE5型
空载质量：（kg）
9000
灌装容积：（m3）
16
轮胎个数：（个）
10
最高车速：（km/h）
90

(1)该洒水车对水平地面的压力是多少？
(2)该洒水车每个轮胎与地面的接触面积为1.25×10-2m2，洒水车对地面的压强是多少？
(3)该洒水车在水平路面上以最高车速匀速行驶10min，所受阻力是它总重力的0.2倍，这一过程中牵引力的功率是多少？
30．(本题9分)寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下便利用所学的知识设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，其电路如图所示，定值电阻R1和R2表示电热丝，R2的阻值为3300Ω，有高温档和低温档两种加热功能，低温档功率为11W，当它接入电压为220V的家庭电路正常工作时：
（1）S1接a、b哪个端点时为低温档？低温档加热时的电流？
（2）求R1的阻值及加热器高温档时的功率；
（3）高温档工作10min，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马桶圈吸收，马桶圈的质量为1kg，马桶圈材料的比热容为0.44×103J/(kg·℃)]


参考答案：
1．D
【详解】试题分析：首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
解：
A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．此选项不符合实际；
B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．此选项不符合实际；
C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．此选项不符合实际；
D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p====52Pa．此选项符合实际．
故选D．
2．C
【详解】A．声音是由物体的振动产生的，超声波的产生同样需要振动，故A错误；
B．声音的传播需要介质，真空没有介质，声音不能传播，故B错误；
C．清洗需要能量，声音不仅可以传递信息也可以传递能量，超声波清洗就是利用了声音可以传递能量的特点，故C正确；
D．教室里不大声喧哗可以减少噪声的产生，是在声源处控制噪声，故D错误。
故选C。
3．C
【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】A、电水壶烧开水时冒出的“白气”是水蒸气遇冷液化成的小水滴，属于液化；故A错误；
B、冰箱中的霜是水蒸气遇冷凝华而成，直接由气态变为固态，属于凝华现象；故B错误．
C、露珠是由空气中的水蒸气遇冷液化而成，属于液化现象；故C正确；
D、干冰的颗粒变小，从固态直接转为气态，属于升华现象，故D错误；
【点睛】对生活中实例的物态变化形式进行判断时，关键要看变化前和变化后物质各处于什么状态
4．D
【详解】机械臂在使用过程中，动力臂小于阻力臂，是费力杠杆；
A．瓶盖上面和起子的接触点是支点，起子和瓶盖下的接触点为阻力作用点，手的作用点为动力作用点，动力臂大于阻力臂，都是省力杠杆，故A不符合题意；
B．核桃夹两臂的轴为支点，核桃臂和核桃的接触点为阻力作用点，手的作用点为动力作用点，动力臂大于阻力臂，是省力杠杆，故B不符合题意；
C．钳子两臂的轴为支点，钳子和铁丝的接触点为阻力作用点，手的作用点为动力作用点，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．食品夹在使用过程中，最上端为支点，手按的位置到支点的距离为动力臂，食物到支点的距离为阻力臂，动力臂小于阻力臂，是费力杠杆，故D符合题意。
故选D。
5．C
【详解】A．平衡车转弯时，平衡车的运动方向发生变化，则平衡车的运动状态发生变化，平衡车一定受到非平衡力作用，故A错误；
B．物体保持原来运动状态不变的性质即惯性，惯性不是力，只能说物体“具有惯性”、“由于惯性”，不能说“受到惯性”、“惯性力”，故B错误；
C．平衡车轮胎上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C正确；
D．人和车受到的总重力和地面对他们的支持力，符合二力平衡的条件。平衡车受到的重力与地面对它的支持力二力的大小不相等，所以不是一对平衡力，故D错误。
故选C。
6．A
【详解】汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
在压缩冲程中，进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，此过程是机械能转化为内能的过程，故B错误；
在做功冲程中，燃料燃烧释放的内能大部分需要克服摩擦、发生热传递而散失，只有一少部分转化为机械能，故C错误；
在排气冲程中，废气带走了燃料释放的能量的大部分，故D错误．
7．D
【详解】A．电源线老化应及时更换，因为人接触破损的电源线时，容易会发生触电事故，故A不符合题意；
B．直接用手取下电线上的风筝时，容易发生触电事故，因为安全用电原则：不接触低压带电体，不靠近高压带电体。故B不符合题意；
C．用湿手插拔插头，水是导体，人体的电阻会减小，极易发生触电事故，故C不符合题意；
D．电冰箱的金属外壳接地，能及时将外壳上的电导走，避免触电事故，故D符合题意。
故选D。
8．B
【详解】A. 是奥斯特实验，即演示电流的磁效应的实验装置，小磁针移走，磁性不会消失，故A错误；
B. 是演示电磁铁的磁性强弱与线圈匝数的关系的实验装置，故B正确；
C. 是研究电磁感应现象的实验装置，是发电机原理，故C错误；
D. 是演示磁场对电流作用的实验装置，是电动机的原理，故D错误；
9．A
【详解】A．向灯内添加酒精时会闻到酒精味儿，这是因为酒精分子在做无规则运动进入到空气中被我们闻到，这是扩散现象，故A正确；
B．热值是燃料的一种特性，其大小只与物质的种类有关，与燃料燃烧多少无关，因此酒精不断燃烧，其热值不变，故B错误；
C．酒精灯的火焰温度较高，约为800℃，故C错误；
D．灯内a处酒精的深度小于b处酒精的深度，根据液体压强的特点，同一液体，液体内部压强随深度的增加而增大，故灯内a处酒精的压强小于b处酒精的压强，故D错误。
故选A。
10．D
【详解】A．由电路图可知，开关S闭合后，电流从电源的正极出发，经开关后分支，一支经电流表A1、灯泡L，另一支经变阻器R后汇合经电流表A2回到电源的负极，电压表并联在电源两端，所以L与R并联，电流表A1测L支路电流，电流表A2测干路电流，电压表测电源两端的电压，故A错误；
B．因电源电压保持不变，所以滑片移动时电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以滑片移动时通过L的电流和L的实际功率不变，灯泡的亮暗不变，故B错误；
CD．将滑动变阻器R的滑片P缓慢向b端移动，接入电路中的电阻变大，由可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以干路电流变小，则电压表示数与电流示数A2示数的乘积变小，故D正确；
因电流表A2和A1示数差等于通过R的电流，所以，电压表示数与电流表A2和A1示数差的比值变大，故C错误。
故选D。
11．BC
【详解】A．内能的大小与物体的温度、质量、状态都有关，因此10℃水的内能不一定比0℃水的内能多，硅A错误；
B．冰是晶体，熔化时吸收热量温度不变，故B正确；
C．四冲程汽油机的做功冲程，高温高压的燃气的内能转化为活塞的机械能，故C正确；
D．燃料燃烧放出热量的多少与燃料的热值、质量以及燃烧情况都有关系，故D错误。
故选BC。
12．BD
【详解】A．煮饺子时，饺子刚放入水中，由于饺子所受的重力大于浮力，所以饺子会沉入锅底；饺子在水中下沉的过程中，排开水的体积不变，则受到的浮力不变，故A错误；
B．饺子在水中的深度h变大，由可知，所受水的压强变大，故B正确；
C．在水底的生饺子竖直方向上受到竖直向下的重力和竖直向上的浮力和支持力，三个力相互平衡，所以生饺子所受的浮力小于自身重力，故C错误；
D．饺子煮熟后，饺子内的水受热汽化后形成水蒸气，使饺子膨胀、体积变大，使饺子所受浮力变大；当浮力大于饺子的重力时，饺子上浮；当煮熟后的饺子漂浮在水面上时，浮力等于重力，结合阿基米德原理可知，排开水的重力等于饺子的重力，故D正确。
故选BD。
13．ACD
【详解】A．由图甲可知，当R1=0时，电路中只有R2，此时R2的电压等于电源电压，由图乙可知，此时电压为12V，故电源电压为12V，故A正确；
B．当R1=4Ω时，U2=8V，故R1两端的电压
U1=U-U2=12V-8V=4V
电路中的电流
I1===1A
则R2的电阻
R2===8Ω
故B错误；
C．因为滑动变阻器的规格是“”，因此电路允许通过的最大电流为1A，此时电路中的电阻最小
Rmin===12Ω
此时R1阻值最小
R1= Rmin- R2=12Ω-8Ω=4Ω
滑动变阻器阻值变大时，电流变小，不会损坏用电器，因此可以调到阻值最大处，故R1的取值范围为，故C正确；
D．当滑片在中点时，滑动变阻器的阻值为10Ω，此时电路中的电流
I2===A
通电，电流通过R1产生的热量
Q=I2R1t=(A)2×10Ω×90s=400J
故D正确。
故选ACD。
14． 电子 吸引轻小物体
【详解】[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。
15． 凸 变小
【详解】[1]手机摄像头相当于凸透镜，与照相机成像原理相同，可以成倒立缩小的实像。
[2]根据凸透镜成像规律，成实像时物距增大，像距减小，像变小，当手机远离二维码时，所成的像会变小。
16． 84 运动
【详解】第一空．根据题意知道，轻轨列车通过的路程是：
s＝s桥+s车＝720m+120m＝840m，
又因为轻轨列车的速度是：
v＝36km/h＝10m/s，
由速度公式 知道，通过桥时间是：
；
第二空．以列车为参照物，大桥相对车的位置不断变化，所以大桥是运动的．
17． 沈括 连通器
【详解】[1]地磁偏角最早是由我国宋代学者沈括发现的。
[2]下水管道的U形管，上端开口，下端连通，是连通器。
18． 等于 10
【详解】箱子受到8N的水平推力，箱子未动，说明箱子处于静止状态，则在水平方向上所受的推力与摩擦力相互平衡，摩擦力等于推力等于8N；
当水平推力增大到10N时，箱子恰好做匀速运动，所以此时摩擦力与推力是一对平衡力，大小等于10N，当水平推力增大到20N时，箱子对地面的压力和接触面的粗糙程度不变，所以摩擦力不变，仍为10N．
19． 231.6 18
【详解】[1]电能表最后一位数是小数位，由图可知，电能表示数是231.6 kW•h。
[2]由图可知，电能表的参数是3000r/(kW•h)，则电能表的转盘转过900转消耗的电能

由可知单独使用一个额定功率为1000W的电饭锅煮饭所用的时间

20． 省力 70%
【详解】[1]因为斜面是一个省力机械，为方便残疾人设计的专用通道，就是一个斜面，可以省力。
[2]对物体做的有用功为
W有用=Gh=700N×1.2m=840J
做的总功为
W总=Fs=150N×8m=1200J
在此过程中斜面的机械效率为

21． 并 铁棒
【详解】[1]家庭中电视机和电灯独立工作，互不影响，它们是并联的。
[2]在玻璃、橡胶和铁棒等材料中，玻璃、橡胶是绝缘体，铁棒是导体，常温下是最容易导电是铁棒。
22． 1∶4 3V
【详解】[1]根据题意知道，两灯正常工作，所以，两灯和电源之间必定是导通的，即b、c应为电流表；而a若为电流表，则L2被短路，故a只能为电压表，测量电源电压。b测量通过L2的电流，则
I2=1.2A
c测量干路电流，由并联电路的规律知道，通过L1的电流
I1=1.5A-1.2A=0.3A
即L1和L2中通过电流之比为
I1∶I2=0.3A:1.2A=1:4
[2]由于a的示数是3V，所以，电源电压是3V。
23． 4.2×105 65
【详解】[1]10g煤气完全燃烧放出的热量

[2]被水吸收的热量

水吸收热量后的温度变化

能够把1kg初温为15℃的水加热到的温度

24． 黑暗 薄 可以确定像的位置 相同 不同 相等 不能 虚
【详解】（1）[1]烛焰是成像的物体，在明亮的环境中，烛焰和明亮的环境的对比度降低，成的像不太清晰，在黑暗的环境中，点燃的蜡烛所成的像会比较清晰，有利于观察。
（2）[2][3]玻璃板的前后两个面都会反射光，若玻璃板较厚，则我们会观察到两个像，影响实验效果，所以应采用薄玻璃板。利用玻璃板代替平面镜，不但能观察到蜡烛所成的像，还能透过玻璃板看到玻璃板后面的另一根蜡烛，有利于确定像的位置。
（3）[4]两支蜡烛大小相同，后面的蜡烛又和前面蜡烛的像完全重合，这样就证明了像与物大小相同，所以需要选用两根外形相同的蜡烛。
（4）[5]一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确，所以应将蜡烛放在不同位置进行实验。
（5）[6]将点燃的蜡烛A放在玻璃板前，然将未点燃的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合，说明像与物大小相等。
（6）[7][8]因为光屏只能接收实像，不能接收虚像，而平面镜成的是虚像，所以移开B，并在其所在位置放一个光屏，则光屏上不能接收A的像，这说明蜡烛成的像是虚像。
25． 不变 1.0 1.0 排开水的重力 偏小 2×103 1.2
【详解】（1）[1]物块浸入装满水的溢水杯中时，溢水杯中水的深度不变，故水对容器底部的压强不变。
[2]由左图知，物体的重力
G=F1=2N
由右图知，物体浸没在水中弹簧测力计的示数F3=1N，圆柱体物块浸没在水中时受到的浮力
F浮=G-F3=2N-1N=1N
[3]物块排开水所受的重力G排等于桶和排开水的总重减去空桶的重，由左图知：空桶的重力为
G桶=F2=0.5N
由右图知，桶和排开水的总重为F4=1.5N，则
G排=F4- G桶=1.5N-0.5N=1N
（2）[4][5]根据实验数据可得出：物块浸没在水中时受到的浮力F浮，物块排开水所受的重力G排，比较F浮与G排，可以得到浮力的大小跟物块排开水所受重力的关系。物块浸没在水中时受到的浮力F浮是根据称重法得出的；溢水杯未装满水，对于F3的测量结果没有影响，所以测出的浮力不变；物体放入水中前，溢水杯应该是满水的，否则小桶内所盛的水将小于物体排开水的体积，物块排开水所受的重力变小，所以，排开水的重力会偏小。
（3）[6]根据F浮=ρ液V排g可知，物块体积

物块的质量

物块的密度

[7]物块浸没在酒精中时受到的浮力
F浮'=ρ酒精V排g=0.8×103kg/m3×1×10-4m3×10N/kg=0.8N
所以若换用酒精代替水进行实验，则F3的大小为
F3=G- F浮'=2N-0.8N=1.2N
26． 连接电路时开关没有断开 2.5 ① 电路的最小电流为0.12A 电阻 正 5.1 A
【详解】（1）[1]根据乙图可知，变阻器右下接线柱连入电路中，据此将变阻器连入电路中，如下图所示：

（2）[2]小宁刚接上最后一根导线，就发现电流表有示数，说明电路是通路，可能连接电路时开关没有断开。
（3）[3]电压表示数如图丙所示，电压表选用0~3V的量程，分度值为0.1V，记为2.5V。
[4][5]②实验的电阻

电源使用两节新干电池，电源电压为3V，变阻器的最大电阻为20Ω，根据串联电阻的规律和欧姆定律，电路的最小电流

故第①组数据有拼凑的嫌疑，因为电路的最小电流为0.12A。
（4）[6][7]排除有拼凑嫌疑的数据后，分析数据，考虑到误差因素，电压增大为原来的几倍，通过的电流也增大为原来的几倍，即得到的结论是：在电阻不变时，通过导体的电流与导体两端的电阻成正比。
（5）[8]根据欧姆定律，③实验的电阻

④实验的电阻

为减小误差，取平均值作为测量结果，则定值电阻R的阻值

（6）[9]“探究电流与电压的关系”进行多次测量的目的是得出普遍性的规律。
A．探究重力与质量的关系，进行多次测量的目的是得出普遍性的规律，故A符合题意。
B．测量定值电阻的电阻，进行多次测量的目的是取平均值减小误差，故B不符合题意。
C．刻度尺测物体的长度，进行多次测量的目的是取平均值减小误差，故C不符合题意。
故选A。
27． 2×106 梯形 重力势能 可再生 污染小
【详解】（1）[1]由题意可知，大坝侧壁受到水的压强为

（2）[2]因为液体的压强随深度的增加而增大，为了水坝能承受更大的水压，水坝做成上窄下宽的梯形形状。
[3]重力势能与物体的质量和高度有关，所以上游的水位升高，提高了水的重力势能。
（3）[4]水能可以源源不断的从自然界中获得，所以水能属于可再生能源。
[5]水力发电与传统以煤为燃料的火力发电相比，水能的利用，可以节省化石能源，减少空气的污染，有利于我国实现碳中和的目标。
28．见详解
【详解】答：由题可知，在短时间内让输电线不经过用电器而直接接通，让输电线形成短路，电路中电流变大，在输电线电阻一定时，根据Q=I2Rt 可知，在短时间内电流通过输电线产生的热量增大，冰由于吸收大量的热量而熔化。
29．(1)2.5×105N；(2)2×106Pa；(3)1.25×106W
【详解】(1)洒水车装满水时水的质量
m＝ρV＝1.0×103kg/m3×16m3＝1.6×104kg
汽车和水的总重
G总＝G车+G水＝(m车+m水)g＝(9000kg+1.6×104kg)×10N/kg＝2.5×105N
该洒水车装满水时对地面的压力
F＝G总＝2.5×105N
(2)该洒水车装满水时对地面的压强
p＝＝2×106Pa
(3)由题意可得，阻力
f＝0.2G＝0.2×2.5×105N＝5×104N
因为洒水车匀速行驶，受力平衡，所以牵引力
F＝f＝5×104N
这段时间内电动自行车行驶的路程
s＝vt＝90×m/s×10×60s＝1.5×104m
这段时间内牵引力做的功
W＝Fs＝5×104N×1.5×104m＝7.5×108J
该电动自行车牵引力做功的功率
P＝＝1.25×106W
答：(1)该洒水车对水平地面的压力是2.5×105N；
(2)洒水车对地面的压强是2×106Pa；
(3)这一过程中牵引力的功率是1.25×106W。
30．（1）a ，0.05A；（2）44W；（3）42℃
【详解】解：（1）根据公式P=UI可知，电压220V不变时，电路中电流越小功率越小，因此当S1接a，R1和R2串联时，电路中电阻较大，电流较小，加热器处于低温档；由题意可知，低温档的电功率为11W，则低温档时电路中的电流

（2）当S1接a时，电热器处于低温档，此时R1和R2串联，根据可得

则

当S闭合，S1接b时，电路中只接入R1，电路处于高温档，此时的功率

（3）高温档工作10min电热丝产生的热量
W=P高t=44W×10×60s=2.64×104J
电热丝放出热量的70%被马桶圈吸收，故有

即

最多可使马桶圈升高的温度

答：（1）S1接a端点时为低温档，低温档加热时的电流是0.05A；
（2）R1的阻值是1100Ω，加热器高温档的功率是44W；
（3）高温档工作10min，最多可使马桶圈温度升高42℃。
