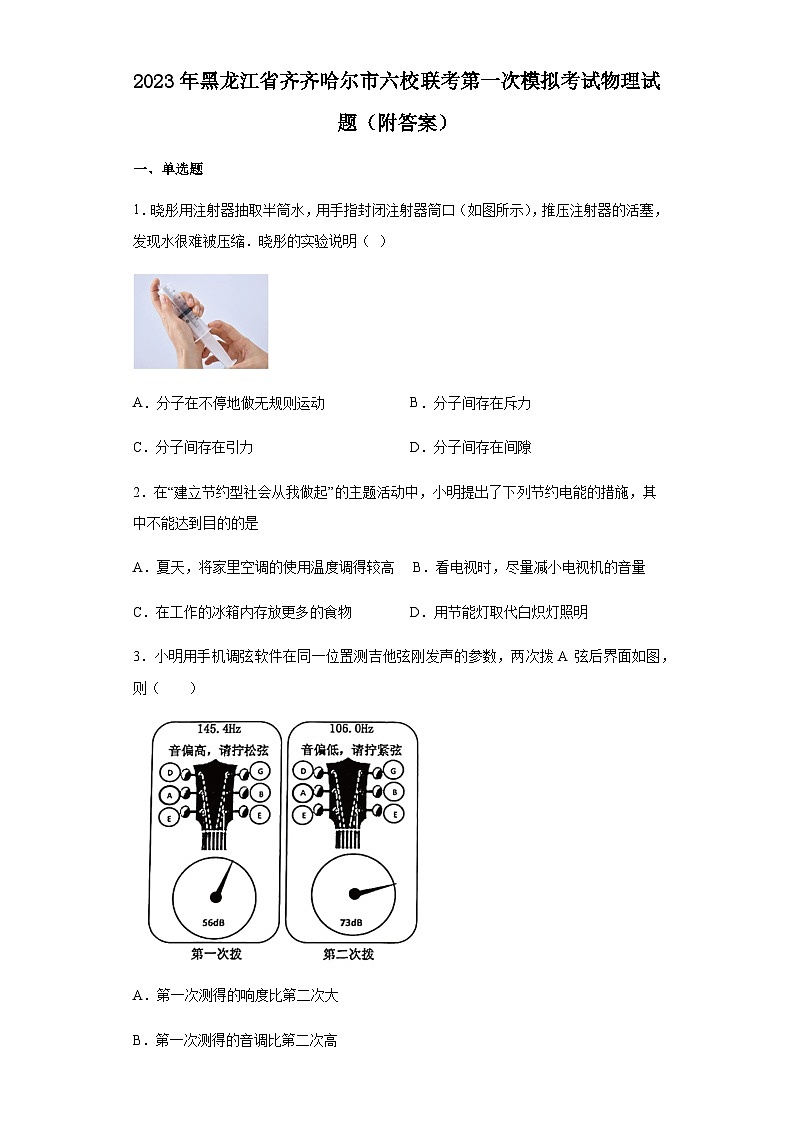

2023年黑龙江省齐齐哈尔市六校联考第一次模拟考试物理试题（附答案）
一、单选题
1．晓彤用注射器抽取半筒水，用手指封闭注射器筒口（如图所示），推压注射器的活塞，发现水很难被压缩．晓彤的实验说明（  ）

A．分子在不停地做无规则运动 B．分子间存在斥力
C．分子间存在引力 D．分子间存在间隙
2．在“建立节约型社会从我做起”的主题活动中，小明提出了下列节约电能的措施，其中不能达到目的的是
A．夏天，将家里空调的使用温度调得较高     B．看电视时，尽量减小电视机的音量
C．在工作的冰箱内存放更多的食物       D．用节能灯取代白炽灯照明
3．小明用手机调弦软件在同一位置测吉他弦刚发声的参数，两次拨A 弦后界面如图，则（　　）

A．第一次测得的响度比第二次大
B．第一次测得的音调比第二次高
C．第二次测得 A 弦每秒振动 73 次
D．拧紧 A 弦后再拨动每秒振动的次数变少
4．如图所示，已知物体A和B质量相等，A在粗糙的水平地面上，B在光滑斜面上．现它们分别在同样大小的力F的作用下沿F的方向移动了距离s，则F对物体做功情况为(  )

A．对A做的功多 B．对A和B做功一样多
C．对B做的功多 D．条件不足，无法确定
5．如图所示，下列器件中属于省力杠杆的是（　　）
A． B．
C． D．
6．祖国山河一年四季美景如画。图中关于山河美景的描述，属于凝华现象的是（　　）
A．春天，雾绕群峰 B．夏天，雨笼山峦
C． 深秋，霜打枝头 D． 冬天，河水冰封

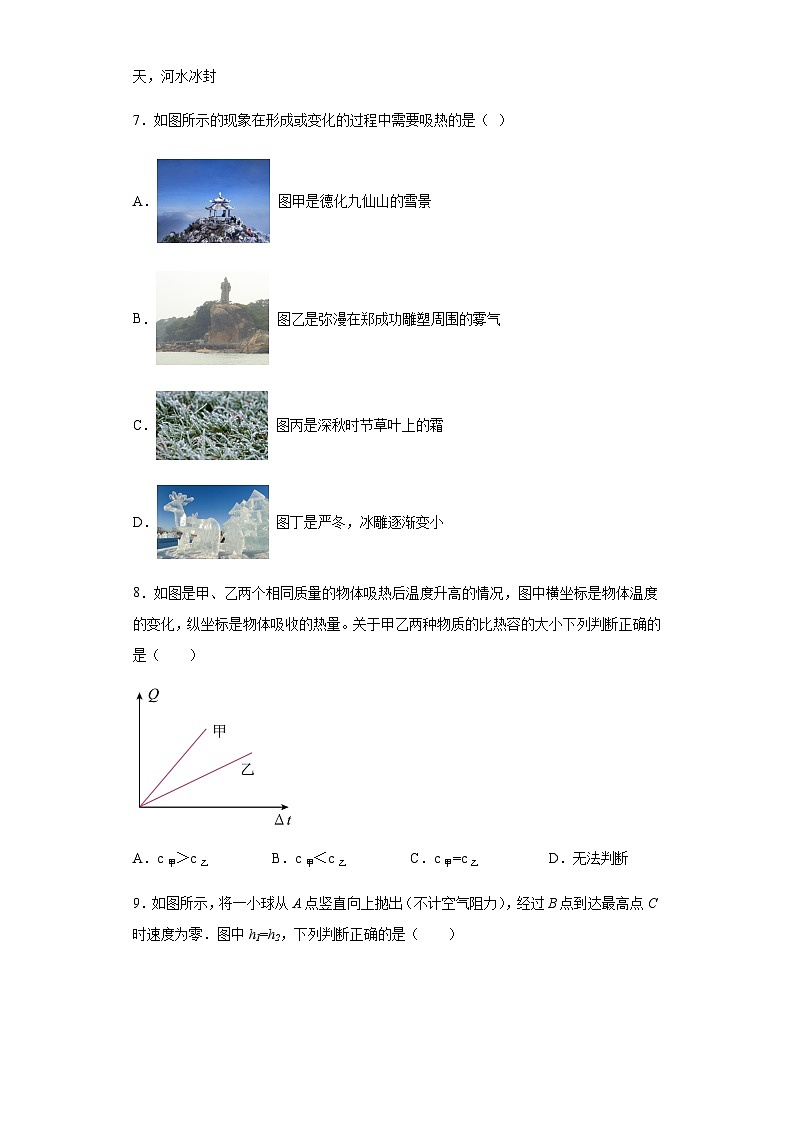

7．如图所示的现象在形成或变化的过程中需要吸热的是（  ）
A． 图甲是德化九仙山的雪景
B． 图乙是弥漫在郑成功雕塑周围的雾气
C． 图丙是深秋时节草叶上的霜
D． 图丁是严冬，冰雕逐渐变小
8．如图是甲、乙两个相同质量的物体吸热后温度升高的情况，图中横坐标是物体温度的变化，纵坐标是物体吸收的热量。关于甲乙两种物质的比热容的大小下列判断正确的是（　　）

A．c甲＞c乙 B．c甲＜c乙 C．c甲=c乙 D．无法判断
9．如图所示，将一小球从A点竖直向上抛出（不计空气阻力），经过B点到达最高点C时速度为零．图中h1=h2，下列判断正确的是（　　）

A．小球在AB段克服重力所做的功等于在BC段克服重力所做的功
B．小球从A运动到B的时间等于它从B运动到C的时间
C．小球抛出后向上运动是由于一直受到向上的力
D．小球运动到最高点C时所受的合力为零
10．如图所示是甲和乙两种物质的质量与体积关系图像，下列说法正确的是（　　）

A．甲物质的密度随体积增大而增大
B．当甲和乙两物质的质量相同时，乙物质的体积较大
C．甲、乙两种物质的密度之比是4∶1
D．体积为4cm3的乙物质，质量为8g
11．学习质量和密度的知识后，小明同学想用天平、量筒、烧杯和水完成下列实践课题，你认为能够完成的是（　　）
①测量牛奶的密度
②鉴别金戒指的真伪
③鉴定小铜球是空心的还是实心的
④测定一捆铜导线的长度
⑤测定一大堆大头针的个数
A．①② B．①②③⑤ C．①②④⑤ D．①②③④⑤
12．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω、1A”。闭合开关后，将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的U-1图像，下列判断正确的是（　　）

A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光的额定功率为3.6W
C．灯L与5Ω的定值电阻R1，并联接入电压为6V电路，电路的总功率为7.2W
D．灯L与10Ω的定值电阻R2串联接入电压为9V的电路，R2每秒消耗电能为2.5J

二、多选题
13．小红同学根据下表所提供的几种物质的密度（常温常压下），得出以下四个结论，其中正确的是（　　）
物质
密度/
物质
密度/
水

冰

酒精

铝

水银

铜


A．从表格中可以读出铜的密度是
B．体积相同的实心铝块和冰块，铝块质量是冰块的3倍
C．把200g酒精倒掉100g，剩下酒精的密度不变
D．水的密度的物理意义是：每立方米的水的质量是千克
14．下列光学器材中，成像原理相同的一组是（　　）
A．放大镜与照相机
B．投影仪与电影放映机
C．照相机与摄像机
D．近视眼镜与放大镜
15．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（　　）

A．甲装置通电一段时间后，左侧容器内空气吸收的热量更多
B．乙装置通电一段时间后，右侧 U 形管中液面的高度比左侧的低
C．乙装置是为了研究电流产生的热量与电阻的关系
D．甲，乙两次实验都应用了控制变量法
16．如图所示，质量相等的甲、乙两个实心正方体物块分别悬浮在水中和漂浮在水面上，下列说法正确的是

A．甲的密度等于水的密度且大于乙的密度
B．甲受到的浮力等于乙受到的浮力
C．水对甲下表面的压强大于水对乙下表面的压强
D．若将乙露出水面部分去掉，则乙剩余部分将会全部浸没水中

三、填空题
17．深秋时节，一只白鹭在南通紫琅湖面上飞行，此处水深约2m，如图所示。当白鹭距水面0.8m时，倒影与它的距离为 ___________cm，该倒影是由于光的 ___________（选填“折射”、“反射”或“直线传播”）形成的；当白鹭平行于水面飞行，它在水中像的大小将 ___________（选填“变大”或“变小”或“不变”），像相对它是 ___________（选填“静止”或“运动”）的。

18．在拔河比赛中，甲队的指导员让学生穿鞋底花纹较深的运动鞋，乙队的指导员选了一些质量大的学生当队员，前者是通过增大______而增大摩擦力；后者是通过增大______而增大摩擦力，最后______（填“拉力”或“摩擦力”）较大的一队获胜。
19．体育课上，小明用力将铅球沿斜上方推了出去，在空中运动了一段弧线后落到地面，地面被砸了一个坑。铅球以某个速度砸向地面，最后处于静止，这是因为地面对铅球有力的作用，使铅球由______；铅球落地时，地面被砸了一个凹陷的坑，这是因为铅球对地面有力的作用，使地面______。
20．如图所示，某深海潜水器的上浮和下潜属于无动力控制，其整个工作过程分为：a.可调压载水舱注水；b.匀速下潜；c.抛掉“下潜压载”后减速；d.潜水器靠底；e.抛掉“上浮压载”后加速上浮；f.匀速上浮阶段；g.可调压载水舱排水。潜水器的相关数据如下表，海水密度约为1.0×103千克/米3。

排开水总体积（米3）
21
下潜压载质量（千克）
246
下潜压载体积（米3）
0.031
潜水器总质量（千克）
2.09×105
上浮压载质量（千克）
540
上浮压载体积（米3）
0.068
乘员3人总质量（千克）
224
最大下潜深度（米）
7000
高压气罐内气体的最大压强（Pa）
1.5×107
①潜水器的观察窗面积做得很小是为了减小它在深海中受到的______；
A．重力    B．压力    C．压强
②当潜水器在最大深度处准备上浮时，需要抛掉“上浮压载”，此时潜水器的浮力减小量______重力减小量，所以抛去“上浮压载”可以帮助潜艇上浮；
③可调压载水舱中的水需要利用高压气罐中的压缩气体才能将其排出。潜水器在最大深度处时，能否利用排水的方式实现上浮？请根据表格中的数据判断并说明理由______。

四、实验题
21．在“比较纸锥下落的快慢”的活动中

（1）如图甲所示两个等大的圆纸片，裁去一个扇形，做成图乙所示的A、B两个锥角不等的纸锥。将两个锥角不同的纸锥从同一高度同时释放时，应该选择图中的________（选填“乙”或“丙”）所示的位置。
（2）观察纸锥下落的快慢时，小明比较纸锥从同一高度下落到地面的先后；你也可以比较纸锥从同一高度下落________所运动的距离。
（3）在接下来的“测量纸锥下落的速度”活动中，将A和B在同一高度释放，________下落快一些（选填“A”或“B”）。
22．在探究并联电路电流规律的实验中，如图甲是实验的电路图；

A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
（1）电流表应_____（选填“串联”或“并联”）在被测电路中，若要测量干路电流，则电流表应接在甲图中的_____点；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A；
（3）表格的数据是小亮同学在实验中用两盏规格_____（填“相同”或“不同”）的灯泡得出的，这样的实验结果是欠妥的；改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是_____。

五、计算题
23．如图所示，电源电压恒为6V，电阻R1为10Ω，当开关S闭合后，电压表的示数为2V。求：
（1）通过电阻R1的电流；
（2）通电1分钟，电阻R2产生的热量。

24．为了测出柑橘的密度，小康先用电子秤测出柑橘的质量m1是117g，接着测出装满水的茶壶的总质量m2是680g：借助牙签使柑橘浸没在茶壶中，当茶壶停止排水后再取出柑橘，测得剩余水和茶壶的总质量m3是550g，水的密度是ρ水＝1g/cm3.请解答下列问题：
(1)茶壶中排出水的质量是多少？
(2)柑橘的密度是多少？
(3)用这种方法测出相橘的密度是偏大还是偏小？简单阐述理由。

六、作图题
25．小明同学在“探究某种物质熔化规律”的实验时记录的实验数据如下表，请根据表中的实验数据在如图中画出该物质温度随时间变化的图像。
时间/min
0
1
2
3
4
5
6
7
8
9
10
温度/℃
﹣3
﹣1
1
1
1
1
1
1
2
3
4

26．（1）如图，请根据小磁针静止时N极的指向标出螺线管的N、S极、图中的两条磁感线方向和电源正负极_________；

（2）将如图所示的电路连接完整，要求两灯并联_________；

（3）某单位传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。请设计一个电路，并按设计连接图中对应的实物图_________。


七、综合题
27．橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁块旁边有一固定于桌面上的电磁铁。

（1）请在图中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开；
( )
（2）若图装置放在黑暗的环境，闪光灯每隔0.02s 闪亮一次，铁块会被照亮，底片记录此时铁块的位置。图是开关断开后铁块运动过程中的某一段频闪照片示意图，根据照片记录的铁块位置量得“s1=s2” ，比较铁块在s1、s2两段运动快慢： ______ （选择“s1段较快”、“s2段较快”、“两段快慢一样”），判断照片中运动的铁块水平方向所受的力 _______ （选择“是”、“不是”）相互平衡，理由是 ______________________________________________ 。

参考答案：
1．B
【分析】本题考查分子动理论知识，物质是由大量分子组成的，分子间在不停地做无规则运动，分子间存在相互作用的引力和斥力．
【详解】A D．物体会发生扩散的现象可以说明分子在不停地做无规则运动和分子间存在间隙，故A D不符合题意；
B．固体、液体的体积难以压缩说明分子间存在斥力，故B符合题意；
C．弹性物体拉伸后能够收缩，刚性物体难以拉伸都说明分子间存在引力，故C不符合题意；
2．C
【分析】①空调和冰箱都是利用氟利昂一类的物质不断汽化和液化将热量搬运出去．
②节能灯是冷光源，可以将更多的电能转化为光能．
【详解】A. 夏天将家里空调的使用温度调得较高可以减少压缩机的工作时间，可节约电能；B. 看电视时，尽量减小电视机的音量可减少扬声器上膜片的振动从而节约电能；C. 在工作的冰箱内存放更多的食物，增加了压缩机的工作时间，将消耗更多的电能；D. 节能灯是冷光源，可以将更多的电能转化为光能，从而减少电能的消耗．故选C.
3．B
【详解】A．第一次声音的强度是56dB，第二次声音的强度是73dB，第二次声音的响度大，故A错误；
B．第一次声音的频率是145.4Hz，第二次声音的频率是106.0Hz，第一次声音的频率较大，音调较高，故B正确；
C．第二次声音的频率是106.0Hz，第二次测得A弦每秒振动106.0次，故C错误；
D．拧紧 A 弦后再拨动，频率增大，每秒振动的次数变多，故D错误。
故选B。
4．B
【详解】做功的两个必要因素，一是作用在物体上的力F，二是在力的方向上移动的距离s，且做功大小为W=Fs．由题知道，在同样大小的力F作用下沿F的方向分别移动了距离s，即F、s都相同，所以对A和B做功一样多，故选B．
5．D
【详解】动力臂大于阻力臂的是省力杠杆，动力臂小于阻力臂的是费力杠杆，动力臂等于阻力臂的是等臂杠杆。
ABC．坩埚钳、镊子、筷子在使用时，动力臂小于阻力臂的是费力杠杆，故ABC不符合题意；
D．剪刀使用时，动力臂大于阻力臂的是省力杠杆，故D 符合题意。
故选D。
6．C
【详解】A．雾绕群峰中的雾是空气中的水蒸气遇冷液体形成的，故A不符合题意；
B．雨笼山峦的雨是空气中的水蒸气液化形成的，故B不符合题意；
C．霜打枝头的霜是空气中的水蒸气遇冷直接变成固态的凝华现象，故C符合题意；
D．河水冰封的冰是水凝固形成的，故D不符合题意。
故选C。
7．D
【分析】物态变化辨识及其吸放热判断。
【详解】A．雪是空气中的水蒸气凝华形成的，凝华放热，故A不符合题意；
B．雾是空气中的水蒸气液化形成的，液化放热，故B不符合题意；
C．霜是空气中的水蒸气凝华形成的，凝华放热，故C不符合题意；
D．严冬，冰雕逐渐变小是升华现象，升华吸热，故D符合题意.。
【点睛】中等题.失分原因：（1）不清楚自然现象中各个物态的初态和末态，无法辨识物态变化时的吸放热情况；（2）混淆六种物态变化现象。
8．A
【详解】根据图象可知，甲、乙两个物体，吸收相同的热量，乙的温度变化较大；而甲、乙两个物体的质量相同，由可知，温度升高多的比热容小，所以乙的比热容小，故A正确。
故选A。
【点睛】考点：比热容
9．A
【详解】A．小球在上升过程中克服重力做功W=Gh，小球的重力大小不变，两端路程中距离相等，故小球在AB段克服重力所做的功等于在BC段克服重力所做的功，故A正确；
B．小球上升过程中速度减小，通过相同距离时速度小时用的时间多，故小球从A运动到B的时间小于它从B运动到C的时间，故B错误；
C．小球抛出后除了受到重力作用，不在受到其他力的作用，其向上运动是因为具有有惯性，故C错误；
D．小球运动到最高点C时速度为零，此时只受到重力作用，合力不为零，故D错误。
故选A。
10．D
【详解】A．密度是物质的一种特性，其大小与物质的种类和所处的状态及温度有关，与物体的质量和体积无关，故A错误；
B．由图像可知，当甲和乙两物质的质量相同时（如质量都为2g），乙物质的体积较小，故B错误；
CD．由图像可知，当甲物质的质量

时


当乙物质的质量

时


所以甲、乙两种物质的密度之比是1∶4，体积为

时，乙物质的质量

故C错误，D正确。
故选D。
11．B
【详解】①可以根据量筒测量体积和天平测量牛奶质量，根据质量与体积之比即为密度，故①可以完成；
②测量戒指的密度也是可以的，用量筒排水法测量体积，天平测质量，根据公式即可求密度，故②可以完成；
③用天平、烧杯、量筒，先测量质量，再用排水法测体积，测量出小球的密度，从而与铜的密度对比，从而判断小球是空心还是实心，故③可以完成；
④从天平测量出质量，根据密度，既可以求出体积，但是没有刻度尺，故无法得知横截面积，无法求出铜线的长度，故④无法完成；
⑤先测定一定数量大头针的质量，用天平即可完成，再除以大头针数目，即可得出每一个大头针的质量，再然后测定一大堆大头针的质量，除以每一个大头针的质量，即可求出大头针的个数。
故选B。
12．D
【详解】A．由图乙可知，当电压表示数为1V时，灯泡的电流为0.2A，此时其阻值最小

故A错误；
B．当滑片P在a端时，连入阻值最大，为30Ω。由图乙得，此时电路中电流为0.2A，小灯泡电压为1V，滑动变阻器两端的电压为

电源电压为

当滑片P移动到b端时，滑变接入电路阻值为0，灯泡两端电压为7V，超过了额定电压，灯泡不能正常发光，可能烧坏。故B错误；
C．灯L与5Ω的定值电阻R1，并联接人电压为6V电路，此时灯泡与定值电阻两端的电压均为6V，电路的总功率

故C错误；
D．灯L与10Ω的定值电阻R2串联接人电压为9V的电路，假设R2每秒消耗电能为2.5J，根据电功计算公式可得

解得R2两端的电压U2=5V；则根据串联电路分压规律可知灯泡两端的电压为4V，电路中的电流为0.5A，灯泡的电阻为

此时灯泡与定值电阻电压之比等于电阻之比，符合题意，故假设成立，故D正确。
故选D。
13．BCD
【详解】A．从表格中的信息可知，铜的密度是8.9×103kg/m3，选项中只有数值，没有单位，故A错误；
B．铝的密度是冰密度的3倍，体积相同的实心铝块和冰块，由公式m=ρV可知铝块的质量是冰块的3倍，故B正确；
C．密度是物质本身的一种特性，与物质的种类、状态和温度有关，与物质的质量、体积无关，故C正确；
D．单位体积的某种物质的质量叫这种物质的密度，水的密度为1.0×103kg/m3，其物理意义是体积是1m3的水的质量为1.0×103kg，故D正确。
故选BCD。
14．BC
【详解】A．放大镜成正立、放大的虚像，照相机成倒立、缩小的实像，故A不符合题意；
B．投影仪成倒立、放大的实像，电影放映机成倒立、放大的实像，故B符合题意；
C．照相机与摄像机都是成倒立、缩小的实像，故C符合题意；
D．近视眼镜是凹透镜，成正立缩小虚像，放大镜是凸透镜，成正立、放大的虚像，故D不符合题意。
故选BC。
15．BD
【详解】A．甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律 Q=I2Rt 知道， 右侧电阻产生热量多；则右侧容器内空气吸收的热量多，故 A 错误；
BC．乙实验中一个 5Ω的电阻与两个 5Ω的电阻并联后再串联，根据串联电路的电流特点知道，右端两个电阻的总电流和左端的电阻电流相等，即 I 右=I左，两个 5Ω的电阻并联，根据并联电路的电流特点知道
I右=I1+I2
两电阻阻值相等，则支路中电流相等，I1=I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系；由 Q=I2Rt 知道，左边容器中的电阻产生的热量多，温度升得较快；所以，通电一段时间后，玻璃管左侧液面高度差更大，故B正确，C错误；
D．Q与 I、R及t有关，甲实验电阻丝串联，电流和通电时间相等，是探究电热与电阻关系的；乙实验中右侧电阻丝并联一个电阻丝后与左侧电阻丝串联，容器内的电阻和通电时间均相同，是探究电热与电流关系的，都用到控制变量法，故D正确。
故选BD。
16．ABC
【详解】A．根据浮力应用知识可知，当物体密度大于液体密度时，物体沉底；当物体密度等于液体密度时，物体悬浮；当物体密度小于液体密度时，物体漂浮，故A正确；
B．根据二力平衡知识可知，物体悬浮和漂浮浮力都等于物体的重力，因为甲、乙质量相等，所以甲、乙重力相等，因此甲受到的浮力等于乙受到的浮力，故B正确；
C．同种液体深度越深压强越大，由图可知甲下表面所在的深度比乙下表面所在的位置深，所以水对甲下表面的压强大于水对乙下表面的压强，故C正确；
D．根据和物体悬浮时有 可知若将乙露出水面部分去掉，由于物体的重力减小了浮力也跟随减小，则乙剩余部分将会有一部分露出水面，故D错误。
17． 160 反射 不变 静止
【详解】[1]平面镜成像的特点是像到平面镜的距离和物体到平面镜的距离相等、像和物体大小相等。所以当白鹭距水面0.8m时，倒影与水面的距离也为0.8m，则倒影与它的距离为

[2]白鹭的倒影属于平面镜成像，是由于光的反射而形成的；
[3]当白鹭平行于水面飞行时，根据平面镜成像特点，它在水中像的大小不变；
[4]白鹭正平行于水面飞行，白鹭和白鹭所成的像关于水面是对称的，若以白鹭为参照物，像与白鹭间没有位置的变化，故像（即它在水中的倒影）相对于它是静止的。
18． 接触面粗糙程度 压力 摩擦力
【分析】增大摩擦的方法：增大压力和增大接触面的粗糙程度。
【详解】[1]拔河时脚要穿鞋底花纹大的鞋，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦。
[2]质量大的学生当队员，质量大，重力大，从而产生的压力大，这是用在接触面粗糙程度一定时，增大压力的方法来增大摩擦。
[3]拔河时两队的同学都对绳子施力，并且力的作用是相互的，也是拉力是相等的，所以最后摩擦力较大的一队获胜。
【点睛】掌握摩擦力的影响因素、掌握增大摩擦和减小摩擦的方法。
19． 运动变为静止 发生形变
【详解】[1]铅球运动了一段弧线后落向地面，最后处于静止，是因为铅球受到地面对其施加的阻力，由于力能使物体运动状态发生变化，故使铅球由运动变为静止。
[2]铅球落地时，地面被砸了一个凹陷的坑，是因为力能使物体发生形变，所以在铅球施加的力的作用下，地面的形状发生改变。
20． B 小于 最大深度处海水的压强大于压缩气体的压强，所以在此深度无法将水舱中的水排出
【详解】①[1]潜水器的观察窗面积做得很小是为了减小它在深海中受到的；
A．重力的大小与质量成正比，与面积的大小无关，故A不符合题意；
B．由可知，压强一定的情况下，受力面积越小， 压力越小，故B符合题意；
C．由 可知，潜水器在深海中受到压强与深度有关，故C不符合题意。
故选B。
②[2]当 时，物体上升。所以，当潜水器在最大深度处准备上浮时，需要抛掉“上浮压载”，此时潜水器的浮力减小量小于重力减小量，才能保证，实现潜艇上浮。
③[3]潜水器在最大深度处时，海水产生的压强

高压气罐内气体的最大压强1.5×107Pa＜7×107Pa，所以，不能利用排水的方式实现上浮。
21． 乙 相同时间 B
【详解】（1）[1]为了比较纸锥下落的快慢，把两个纸锥拿到同一高度同时释放。图乙中两纸锥的下端高度相同，图丙中两纸锥的上端高度相同，故应选图乙的位置释放。
（2）[2]实验中既可记录下落至地面的时间，也可测出纸锥下落到同一时间所运动的距离进行比较
（3）[3]比较A和B可知，两者形状相同，但B底面积较小，阻力较小，若将A和B在同一高度释放B下落速度较快。
22． 串联 C 电流表的正负接线柱接反了 0.24 不同 IC＝IA+IB
【详解】（1）[1][2]电流表需要测量通过用电器的电流大小，要串联在被测电路中；由甲图可知，C点在干路，故若测量干路电流，则需要将电流表接在甲图中的C点。
（2）[3]在测量A处的电流时，发现电流表的指针偏转如图乙，即指针反向偏转，这是因为电流表的正负接线柱接反了；
[4]图乙中电流表的量程为0~0.6A，分度值为0.02A，指针在0.2A右边两个小格处，其示数为0.24A。
（3）[5]为了避免偶然性，寻找普遍规律，要选择不同规格的灯泡进行多次实验；
[6]由表格数据可知

所以，可以初步得出结论：并联电路中干路的电流等于各支路电流之和，改进实验方法，正确进行实验后，A、B、C三点的电流IA、IB、IC正确的关系应该是

23．（1）0.4A；（2）48J
【详解】解：（1）由电路图可知，两电阻串联，电压表测量R2两端的电压；因串联电路两端电压等于各部分电路两端电压之和，所以电阻R1两端电压为

则通过电阻R1的电流

（2）因串联电路中各处电流相等，所以通过电阻R2的电流为

则通电1分钟，电阻R2产生的热量为

答：（1）通过电阻R1的电流为0.4A；
（2）通电1分钟，电阻R2产生的热量为48J。
24．(1) 130g；(2) 0.9g/cm3；(3)见解析
【详解】(1)柑橘排开水的质量
m排＝m2﹣m3＝680g﹣550g＝130g
(2)柑橘的体积
V橘＝V排＝＝130cm3
柑橘的密度
ρ橘＝＝0.9g/cm3
(3)实验中，测柑橘的体积，即排开水的体积时，柑橘会带出一部分水，使排开水的质量变大、测得柑橘的体积变大，因此影响到最终的密度测量值偏小。
答：(1)茶壶中排出水的质量是130g；
(2)柑橘的密度是0.9g/cm3；
(3)见解析。
25．
【详解】根据表中数据，采用描点法，描出个点，然后用光滑的曲线连接就得到该物质温度随时间变化的图像，如图：

故答案为：
。
26．
【详解】（1）[1]磁感线的方向与小磁针N极所指的方向一致，由小磁针所示的方向，两条磁感线的方向应由左向右；在磁体外部，磁感线从N极出发回到S极，所以螺线管左端为N极，右端为S极。根据安培定则，右手大拇指指向左端N极，握住螺线管，四指所指的方向为电流方向，所以电流应从螺线管右端流入，即右端为电源的正极，左端为负极。如图所示：

（2）[2]根据并联电路的连接方法，电流从电源正极流出经开关后，电流分别经过两灯回到负极，所图所示：

（3）[3]根据设计要求，前门来人按下开关电铃响，后门来人按下开关电灯亮。电铃与电灯应并联，前门开关与电铃串联控制电铃，后门开关与电灯串联，控制电灯，设计的电路图与实物图接连如图所示：

27． s1段较快 不是 铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态
【详解】（1）[1]电磁铁中有电流通过时，电磁铁具有磁性，电磁铁中没有电流通过时，电磁铁无磁性，因此将电源、开关以及电磁铁串联起来即可，从电源正极开始，依次连接电磁铁、开关，然后回到电源负极，如图所示

（2）[2]已知s1=s2，并且从图中可知，铁块通过的路程为s1时，所用时间为0.02s；而通过的路程为s2时所用时间为0.06s，因此s1段较快。
[3][4]从图中还可以看出，相邻的铁块直接的距离不同，说明铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态。
