人教版 (2019)必修 第一册第三章 相互作用——力5 共点力的平衡备课课件ppt

这是一份人教版 (2019)必修 第一册第三章 相互作用——力5 共点力的平衡备课课件ppt，共20页。PPT课件主要包含了知识回顾，力的合成，力的分解，生活中的平衡现象，共点力的平衡，二力平衡条件，三个力的合力为0，三力平衡条件，三力平衡，二力平衡等内容，欢迎下载使用。

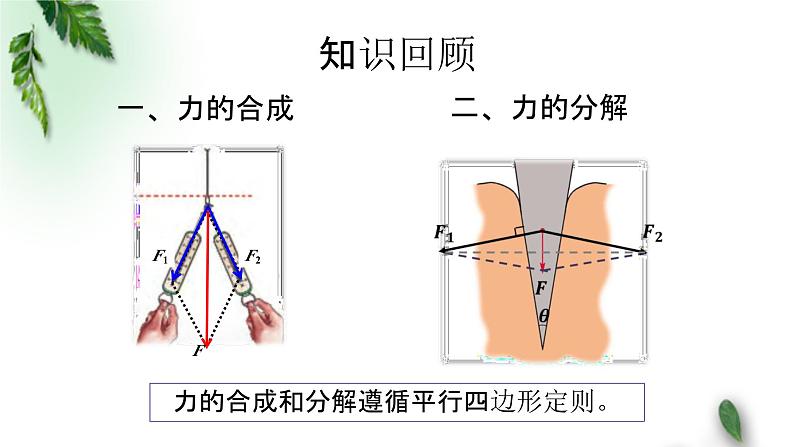

力的合成和分解遵循平行四边形定则。
物体的受力要满足什么条件才能处于平衡状态呢？

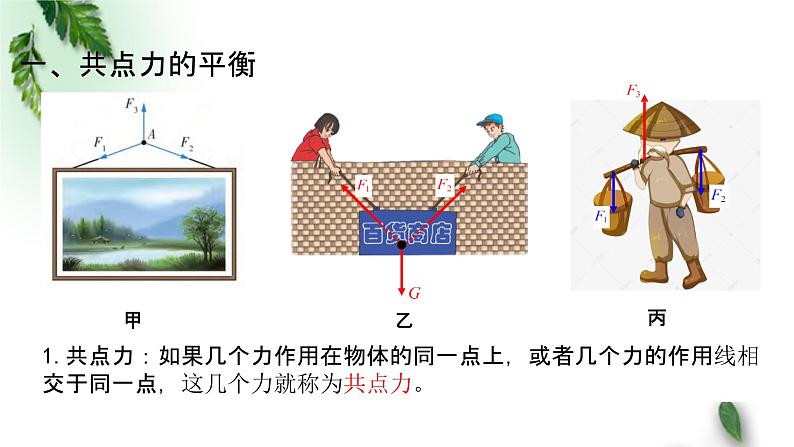

1.共点力：如果几个力作用在物体的同一点上，或者几个力的作用线相 交于同一点，这几个力就称为共点力。

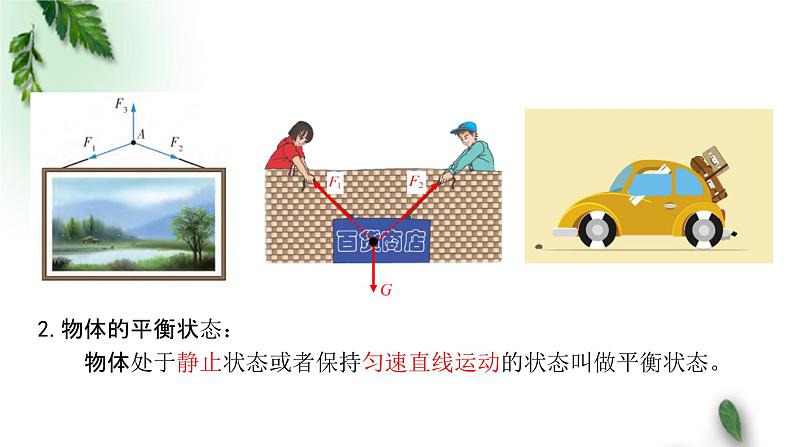

2.物体的平衡状态：物体处于静止状态或者保持匀速直线运动的状态叫做平衡状态。

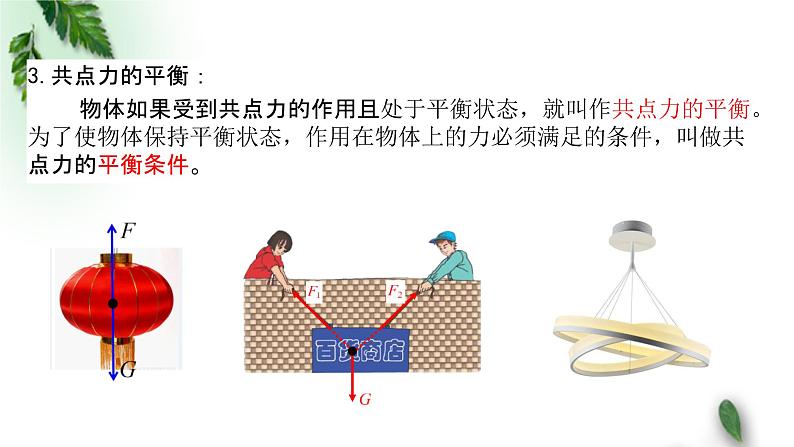

3.共点力的平衡：物体如果受到共点力的作用且处于平衡状态，就叫作共点力的平衡。 为了使物体保持平衡状态，作用在物体上的力必须满足的条件，叫做共 点力的平衡条件。
二、探究共点力的平衡条件

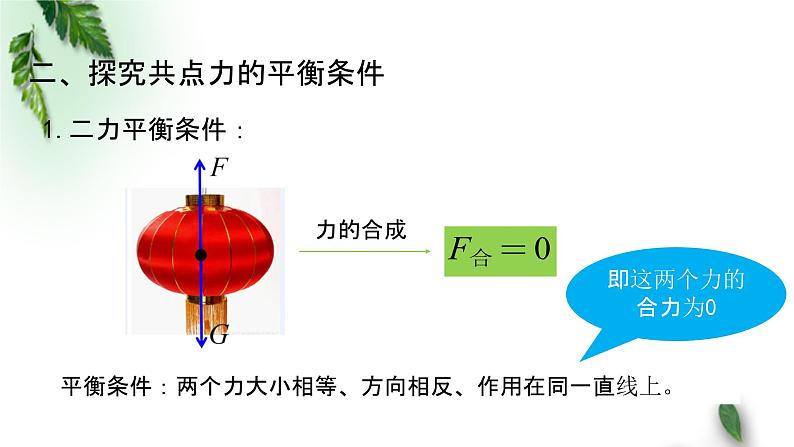

平衡条件：两个力大小相等、方向相反、作用在同一直线上。
即这两个力的 合力为0
实验：验证共点力的平衡条件

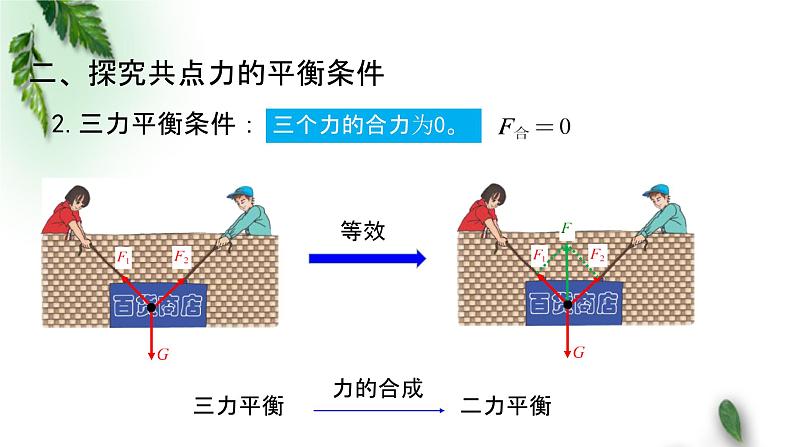

平衡条件：多个力的合力为0，即
三、共点力平衡条件的应用
【例1】在光滑墙壁上用网兜把足球挂在A点，足球与墙壁的接触 点为B(如图所示)。足球的质量为m，悬绳与墙壁的夹角为α，网 兜的质量不计。求悬绳对球的拉力T和墙壁对球的支持力FN。由平衡条件得：α
求解共点力平衡问题的一般步骤
结合几何关系应用共点力的平衡条件
【例2】用一根长L=1m的轻质细绳将一幅质量为1kg的画框对称 悬挂在墙壁上，已知绳能承受的最大张力为10N，为使绳不断裂， 画框上两个挂钉的间距d最大为 m？（g取10m/s2）
【例3】如图，起重机将重力为G的正方形工件缓缓吊起。四根等 长的钢绳（质量不计），一端分别固定在正方形工件的四个角上， 另一端汇聚一起挂在挂钩上，绳端汇聚处到每个角的距离均与正 方形的对角线长度相等。求每根钢绳受力的大小。
正交分解法解多力平衡问题
例：如图，一物体在斜向上的拉力作用下静止在粗糙水平面上，已知 重力G、拉力F的大小及与水平方向的夹角α，求物体所受静摩擦力和 支持力的大小。
一、共点力的平衡二、探究共点力的平衡条件 三、共点力平衡条件的应用
【答疑1】如图，一台空调外机用两个三角形支架固定在外墙上，空调外 机的重心恰好在支架横梁和斜梁的连接点O的上方，重力大小为200N。横 梁AO水平，斜梁BO与横梁AO的夹角为37°，sin 37°＝0.6。
（1）横梁对O点的拉力沿OA方向，斜梁对O点的压力 沿BO方向，这两个力各有多大？
空调外机由两个三角形支架支撑 ：
（2）如果把斜梁加长一点，仍保持连接点O的位置不变，横梁仍然水平， 这时横梁和斜梁对O点的作用力大小将如何变化？
