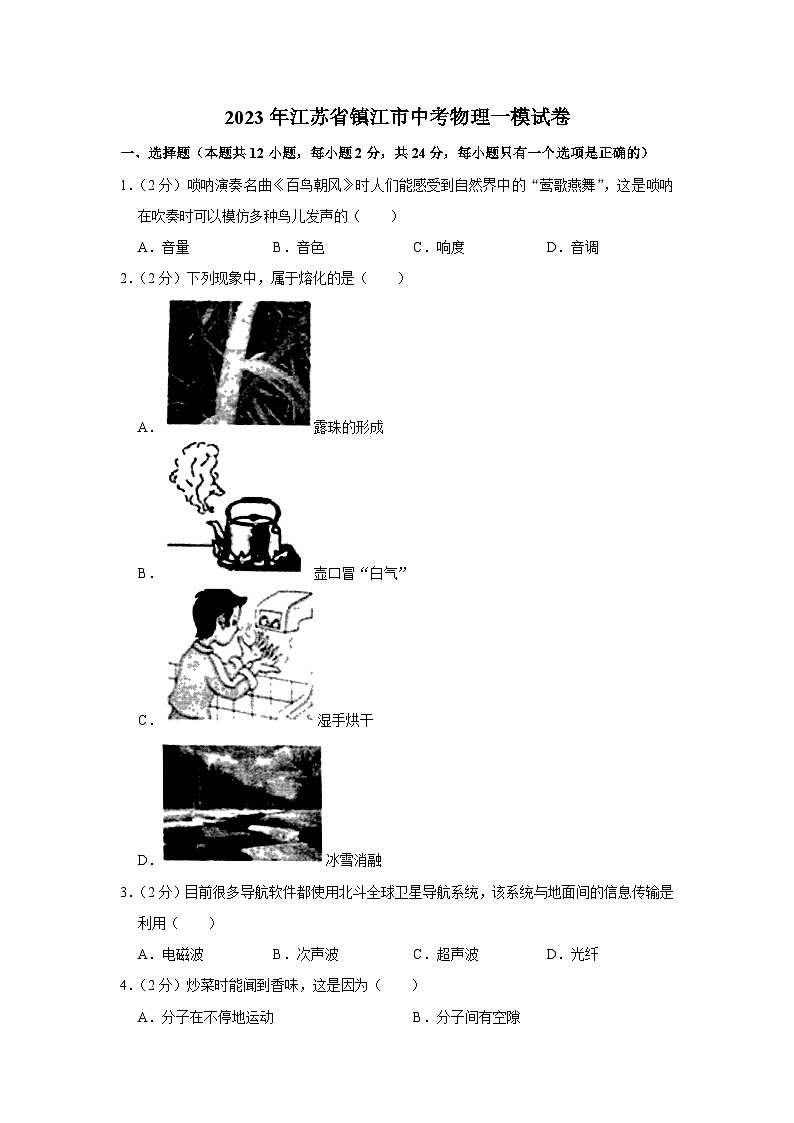

2023年江苏省镇江市中考物理一模试卷
一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项是正确的）
1．（2分）唢呐演奏名曲《百鸟朝风》时人们能感受到自然界中的“莺歌燕舞”，这是唢呐在吹奏时可以模仿多种鸟儿发声的（　　）
A．音量 B．音色 C．响度 D．音调
2．（2分）下列现象中，属于熔化的是（　　）
A．露珠的形成
B．壶口冒“白气”
C．湿手烘干
D．冰雪消融
3．（2分）目前很多导航软件都使用北斗全球卫星导航系统，该系统与地面间的信息传输是利用（　　）
A．电磁波 B．次声波 C．超声波 D．光纤
4．（2分）炒菜时能闻到香味，这是因为（　　）
A．分子在不停地运动 B．分子间有空隙
C．分子间有引力 D．分子间有斥力
5．（2分）下列估计值中，最接近实际的是（　　）
A．中学生的质量为5kg
B．发热病人的体温约为36.5℃
C．教室空调的功率约为10W
D．苏科版九年级物理书的宽度约18cm
6．（2分）甲、乙、丙是三个轻质泡沫小球，甲、乙、丙和丝绸摩擦过的玻璃棒之间相互作用时的场景如图所示。由此可以判断小球（　　）

A．丙带负电 B．乙带负电
C．乙可能不带电 D．甲可能不带电
7．（2分）如图是双向索道某时刻的工作场景，说物资是静止的，所选取的参照物是（　　）

A．地面 B．小明 C．轿厢2 D．索道1

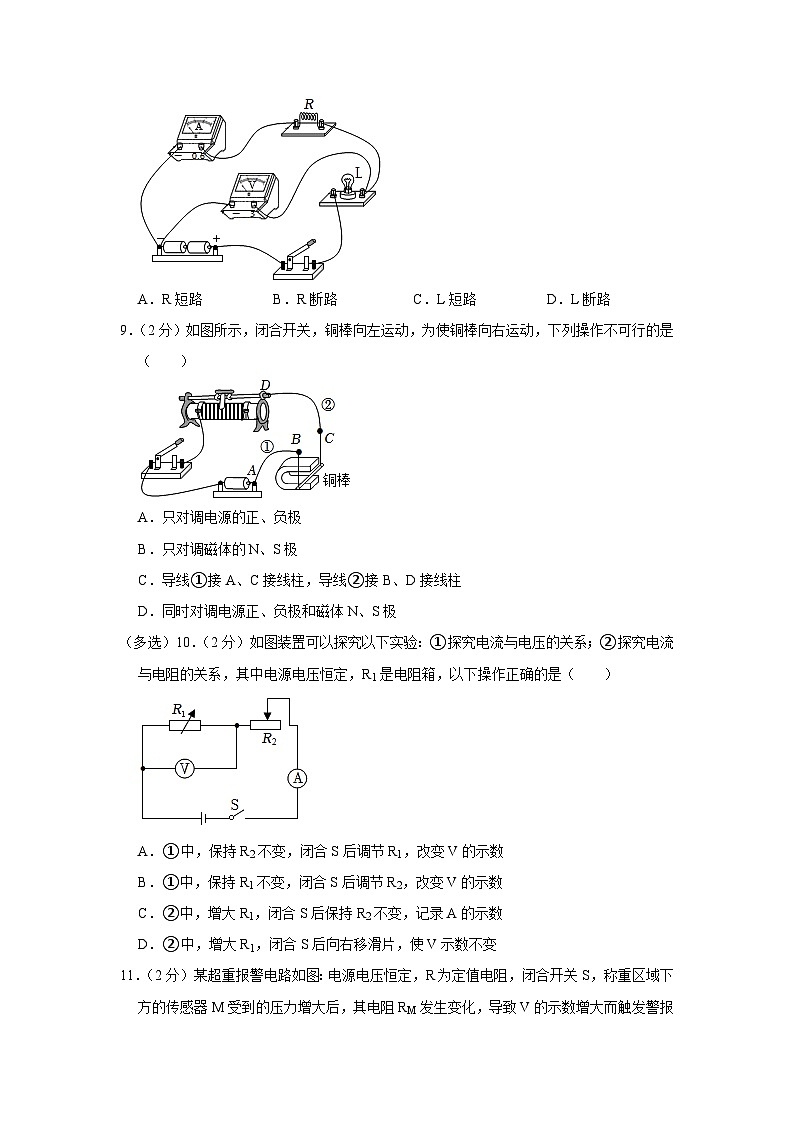

8．（2分）如图，闭合开关后，各元件均正常工作，一段时间后，电流表示数变为零，电压表示数变大，则可能发生的故障是（　　）

A．R短路 B．R断路 C．L短路 D．L断路
9．（2分）如图所示，闭合开关，铜棒向左运动，为使铜棒向右运动，下列操作不可行的是（　　）

A．只对调电源的正、负极
B．只对调磁体的N、S极
C．导线①接A、C接线柱，导线②接B、D接线柱
D．同时对调电源正、负极和磁体N、S极
（多选）10．（2分）如图装置可以探究以下实验：①探究电流与电压的关系；②探究电流与电阻的关系，其中电源电压恒定，R1是电阻箱，以下操作正确的是（　　）

A．①中，保持R2不变，闭合S后调节R1，改变V的示数
B．①中，保持R1不变，闭合S后调节R2，改变V的示数
C．②中，增大R1，闭合S后保持R2不变，记录A的示数
D．②中，增大R1，闭合S后向右移滑片，使V示数不变
11．（2分）某超重报警电路如图：电源电压恒定，R为定值电阻，闭合开关S，称重区域下方的传感器M受到的压力增大后，其电阻RM发生变化，导致V的示数增大而触发警报器（图中未画出）报警，则M受到压力增大时（　　）

A．传感器M的电阻RM变小
B．电路消耗的总功率变大
C．V与A的示数之比变大
D．V与A的示数变化量之比变小
12．（2分）如图所示，蜡烛位置不动，将凸透镜从图示位置开始向左移动，光屏先后在凸透镜右侧的甲、乙两处得到烛焰清晰的像，且乙处的像比甲处大，则（　　）

A．凸透镜的焦距f＜15cm B．乙处烛焰的像是放大的
C．乙位置在甲位置的左侧 D．乙和甲的位置可能重合
二、填空题（本题共11小题，每空1分，共28分）
13．（1分）如图，木块的长度为 　 　cm。

14．（1分）如图所示，汽车速度表的读数是 　 　km/h。

15．（1分）如图，弹簧测力计示数为 　 　N。

16．（3分）把钢尺一端紧按在桌面上，用力按压伸出桌边的一端，钢尺会弯曲，这说明力能使物体发生 　 　；松手后钢尺由于 　 　而发声，此声音会通过 　 　传到人耳。
17．（3分）如图是实验室常用的开关，为了使开关正常工作，A是由 　 　体制成，旋钮帽B和底座C通常选用 　 　性能好的塑料制作，目前开关处于 　 　状态（选填“断开”或“闭合”）。

18．（3分）如图是探究小车动能大小与某因素有关的实验情景，该实验是通过 　 　比较小车动能大小的，第二步操作是将小车置于斜面上高7cm处由静止释放，这是为了探究小车动能大小与 　 　的关系。第二步操作中砝码所受重力做功 　 　J。（g取10N/kg）

19．（3分）如图所示，竖直放置的平面镜能沿水平滑轨AB和CD左右滑动，小明站在平面镜正前方1m处，他的像与平面镜的距离为 　 　m；先将平面镜沿水平滑轨移动20cm，则小明像的位置 　 　（选填“改变”或“不变”），再移动支架使平面镜沿水平方向靠近小明50cm他在镜中像的大小 　 　（选填“变大”、“变小”或“不变”）。

20．（3分）如图为额定功率为150W的电冰箱内部电路结构图，其中的压缩机和照明灯是 　 　联的，当压缩机工作时打开冷藏室的门，干路电流将 　 　，若冰箱一天消耗的电能为1.2kW•h，则一天内工作的时间为 　 　h（假设冰箱在压缩机停止工作时不消耗电能）。

21．（4分）如图是小华家中的电水壶内部加热电路，它有加热和保温两挡，其中加热功率为1500W，当开关S断开时，电水壶处于 　 　挡，小华关闭家中其它用电器，仅用该电水壶正常加热6min，可将壶内质量为1.5kg、初温为20℃的水加热到80℃，则在此加热过程中：①水吸收的热量为 　 　J，②该电水壶的加热效率为 　 　%，③家中电能表表盘标有“3000imp（kW•h）”，则指示灯闪烁 　 　次[c水＝4.2×103J/（kg•℃）]。

22．（3分）饮水机工作原理如图，电阻丝紧密缠绕在粗细均匀的水管外，滑片P在滑动过程中，AP间电阻丝的阻值与接入长度成正比，AC长度为AB的4倍，水被水泵抽出后以1cm/s的速度流经电阻丝，电阻丝工作过程中将 　 　能转化为内能，再通过 　 　方式使水的内能增加，若供电设备提供的电压不变，则P位于B点和C点时，通过电阻丝区域的水温度升高量之比为 　 　。（设电阻丝产生的热量完全被水吸收）

23．（3分）如图1所示为材料重心检测装置，R1和R2为两个相同的力敏电阻，在压力为2N到3.5N范围内其阻值随压力关系图像如图3所示，装置内检测电路如图2所示，其中电源电压U恒为6V，材料重5N且正好可以水平放置在支架的AB两点上，AB＝24cm。闭合S，当V1和V2示数相等时，材料的重心距离A端 　 　cm，此时R1消耗的电功率为 　 　W。当V1和V2示数差值达到1V时，材料不合格，此时其重心与B端最远相距 　 　m。
三、解答题（本题共9小题，共48分，解答26、27、28题时应有必要的解题过程）
24．（2分）图中冰墩墩静止在水平地面上，O为其重心。画出它所受重力和支持力的示意图。

25．（2分）请将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。

26．（2分）光从空气射向水时，入射点O和反射光线如图所示，请画出入射光线和折射光线。
27．（5分）小华利用三套完全相同的装置完成热学实验，如图1所示，液体1和2的质量相同，燃料A和B的质量也相同。
（1）丙装置在安装时的一处错误是 　 　，重新安装后，小华所测液体的初温均如图2所示，示数为 　 　℃；
（2）同时点燃三套装置的燃料对液体进行加热，每隔半分钟记录液体升高的温度ΔT，直至燃料全部烧完。小华根据记录的数据绘制出对应装置升高温度与时间关系图线，如图3所示；
①通过图1中的 　 　两个装置可比较液体1和液体2的比热容，根据图3中所绘制的图线分析：液体 　 　的比热容大。
②分析图线可知：燃料A和B的热值之比为 　 　（设燃料完全燃烧且放出的热量全被液体吸收）。
28．（7分）小强设计了两种实验方案来分别测量a、b合金块的密度。
（1）方案1：测量a的密度
①把天平放在水平桌面上，游码移到标尺零刻度处，发现指针静止时如图1所示则应将平衡螺母向 　 　调节，使天平平衡；
②将a合金块放入左盘，用 　 　向右盘中添加砝码，并向右移动游码，当天平平衡时砝码和游码位置如图2所示，则a的质量为 　 　g。
③a是边长为2cm的正方体，则a的体积是 　 　cm3，密度是 　 　g/cm3。
（2）方案2：测量b的密
①将电子秤调零测量b合金块的密度，按图3所示实验步骤进行实验，为了能较为准确的测算出b合金块的密度，应选择图3中的甲、丁和 　 　所测数据来完成；
②若选择图3实验中的乙、丙和丁所测数据，则测得b合金块的密度值与真实值相比 　 　（选填“偏大”、“偏小”、“相同”、“无法确定”）。
29．（8分）某小灯泡的额定电压为2.5V，图1是测量该灯泡电阻的实验电路，
（1）电压表“3”接线柱 　 　相连（选填“只能与①”、“只能与②”或“与①或②”）；
（2）闭合开关前，应将滑动变阻器的滑片移至最 　 　端（选填“左”或“右”）。
（3）若电压表示数为2V，则应向 　 　移动滑片可使灯泡正常发光，当灯泡正常发光时，电流表示数如图2所示，则此时小灯泡的电阻为 　 　Ω。
（4）小明设计了图3电路测量导体电阻，将电压表的电压刻度值标注为电阻值后就可直接读出MN间所接导体电阻的大小，电路中使用的电压表表盘如图4所示。
①将电压表的电压表示数标注为电阻示数
步骤一：调节电阻箱R的阻值至60Ω。
步骤二：在电压表0V对应的位置标注 　 　Ω。3V对应的位置标注 　 　Ω。
步骤三：通过分析，将所有刻度标注完毕。
②在MN间接入另一电阻箱R0，当R0＝30Ω时，图4中的指针应指在 　 　。
A．a位置
B．a位置左侧
C．a位置右债
③使用一段时间后，电源电压会降低，为不改变该装置的电阻测量范围，则应调节电阻箱R，使其阻值适当 　 　。
30．（6分）如图所示，用拉力F通过动滑轮将重100N的货物匀速提升1m，动滑轮的机械效率为80%，不计绳重及滑轮与轴之间的摩擦。求：
（1）上述过程中的有用功W有。
（2）上述过程中拉力所做的功WF。
（3）动滑轮所受的重力G动。

31．（8分）我市为积校是百外低盛经的出行，近车来大力发展共享电动汽车，某共享电动汽车使用锂电池供电，小明驾驶该车沿平直公路以72km/h的速度匀速行驶1h，此过程中电池释放电能的80%用于维持汽车匀速行驶，汽车匀速行驶时所受阻力恒为1000N。
（1）求上述过程中汽车匀速行驶的路程。
（2）求上述过程中电池释放的电能E。
（3）若小明改用燃油汽车沿上述平直公路以72km/h的边度匀速行驶1h，所受阻力恒为1000N，设汽油在气缸内完全燃烧，且燃烧所释放热量的30%用来维持汽车匀速行驶，每加注1kg汽油所需费用为10元。汽油热值取q＝5×107J/kg。共享电动汽车充电时每kW•h所需费用为0.6元（不考虑充电柱给电池充电时的能量损失）。求上述过程中使用共享电动汽车比燃油车节约的费用。
32．（8分）小明制作的液面报警模拟装置如图1所示：竖直放置的柱形储液罐质量为1.5kg，其内部的底面积为0.025m2，R1是力敏电阻，其阻值与受到的压力关系如图2所示，当线圈中的电流I≤0.08A时，电动机M启动开始缓慢向罐内注入液体，当I≥0.1A时，报警指示灯L发光表示液面已经达到最高位置．电源电压U＝10V，R2为电阻箱，不计其它电阻。（g取10N/kg）

（1）储液罐和R1的接触面积为1×10﹣4m2，当内无液体时，储液罐对R1的压强为 　 　Pa。S、S0闭合后，容器中液面升高时线圈中的电流将 　 　。
（2）者向罐内注入的液体是水，调节R2使此电路能控制罐内的最低水位h低＝0.1m。求：
①此时R2的阻值；
②装置所能控制的最高水位h高。
（3）若该储液罐深度H＝56m，R2的值调节范围是80Ω～85Ω，为了实现装置报警功能，罐内可装入的液体为 　 　。
A．汽油（密度为0.71g/cm3）
B．医用酒精（密度为0.82g/cm3）
C．色拉油（密度为0.93g/cm3）
D．海水（密度为1.03g/cm3）

2023年江苏省镇江市中考物理一模试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项是正确的）
1．【解答】解：不同发声体发出的音色不同，唢呐所发出的各种鸟的叫声主要是模仿它们的音色，故B正确、ACD错误。
故选：B。
2．【解答】解：A、露是空气中的水蒸气遇冷液化为液态的小水滴，故A错误；
B、“白气”是喷出的水蒸气遇冷液化为液态的小水滴，故B错误；
C、湿手烘干是水的汽化现象，故C错误；
D、冰雪消融是冰雪的熔化现象，故D正确。
故选：D。
3．【解答】解：北斗全球卫星导航系统与地面间的信息传输是利用电磁波，故A符合题意，BCD不符合题意。
故选：A。
4．【解答】解：炒菜时能闻到香味，是由于分子在不停地做无规则运动，故A正确，BCD错误。
故选：A。
5．【解答】解：A、中学生的质量为50kg，故A不符合实际；
B、36.5℃为人的正常体温，发热病人的体温在37℃以上，故B不符合实际；
C、教室空调的功率在1000W以上，故C不符合实际；
D、苏科版九年级物理书的宽度约18cm，故D符合实际。
故选：D。
6．【解答】解：用丝绸摩擦过的玻璃棒带正电；
由图知，当带正电的玻璃棒靠近甲小球时，相互吸引，则甲可能带负电，也可能不带电；
甲和丙相互排斥，则甲和丙都带同种电荷，综上分析，甲和丙都带负电；
当带正电的玻璃棒靠近乙小球时，相互排斥，因同种电荷相互排斥，乙带正电。
故选：A。
7．【解答】解：以轿厢2为参照物，物资相对于轿厢2的位置没有发生改变，物资是静止的；以地面、小明、素道1为参照物，物资的位置发生了改变，物资是运动的。
故选：C。
8．【解答】解：根据实物图可知，灯泡L与电阻R串联在电路中，电压表测量R两端的电压，电流表测量电路中的电流；
一段时间后，电流表示数变为零，这说明电路中出现了断路现象；电压表示数变大，则电压表测量的是电源电压，电压表与电源之间是接通的，所以故障是R断路。
故选：B。
9．【解答】解：A．只对调电源的正、负极，电路中电流方向改变，则通电导体的受力方向改变，铜棒向右运动，故A不符合题意；
B．将磁体的N、S极对调，磁场方向改变，则通电导体的受力方向改变，铜棒向右运动，故B不符合题意；
C．导线①接A、C接线柱，导线②接B、D接线柱，改变了电路中电流的方向，则通电导体的受力方向改变，铜棒向右运动，故C不符合题意；
D．将电源正、负极对调，同时将磁体N、S极对调，影响磁场力方向的两个因素同时改变，则通电导体的受力方向不变，铜棒仍然向左运动，故D符合题意。
故选：D。
10．【解答】解：（1）探究电流与电压的关系时，需控制R1的阻值不变，改变R1两端的电压，根据串联电路的分压规律，调节R2改变R2接入电路的阻值，故A错误，B正确；
（2）探究电流与电阻的关系时，需控制电压表的示数不变，改变R1接入电路的阻值，移动R2的滑片使电压表的示数不变；若增大R1，根据串联电路的分压规律，闭合S后向右移滑片增大R2的阻值，从而保持电压表的示数不变，故C错误，D正确。
故选：BD。
11．【解答】解：由电路图可知，R与RM串联，电压表测RM两端的电压，电流表测电路中的电流。
由题知，称重区域下方的传感器M受到的压力增大后，导致V示数增大而触发警报器，由串联电路的分压作用知传感器M的电阻变大，电路的总电阻变大，由I＝知电路中的电流变小，即电流表A的示数变小，由P＝UI知电路消耗的总功率变小，故AB错误；
由R＝可知，V与A的示数之比等于RM的阻值，所以，V与A的示数之比变大，故C正确；
根据串联电路电压的规律知电压表示数的变化量等于定值电阻R两端电压的变化量，由R＝知V与A的示数变化量之比等于R的阻值，所以V与A的示数变化量之比不变，故D错误。
故选：C。
12．【解答】解：光屏上能成像，说明u＞f；此时的物距为30.0cm；
凸透镜向左移动，当f＜15.0cm时，物距大于二倍焦距，凸透镜成倒立、缩小的实像，根据光路可逆可知，当凸透镜向左移动到一定距离，光屏上会成像清晰倒立、放大的实像，乙与甲的位置是重合的；
当凸透镜移动到u＝2f时，凸透镜成倒立、等大的实像，此时u+v＝4f；在u＝2f之前，凸透镜成倒立、缩小的实像，此时的u+v＞4f，则乙在甲位置的左侧；当凸透镜移动到u＝2f之后，相对于u＝2f成像时，乙在甲位置的右侧；
综上所述，D正确。
故选：D。
二、填空题（本题共11小题，每空1分，共28分）
13．【解答】解：由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是1mm，即此刻度尺的分度值为1mm；木块左侧与0刻度线对齐，右侧与2.8cm对齐，所以木块的长度为2.80cm。
故答案为：2.80。
14．【解答】解：图中速度计上的单位是“km/h”，指针指示的数值是70，因此速度为70km/h。
故答案为：70。
15．【解答】解：弹簧测力计的分度值为0.2N，所以弹簧测力计的示数为3.4N。
故答案为：3.4。
16．【解答】解：把钢尺一端紧按在桌面上，用力按压伸出桌边的一端，钢尺会在力的作用下弯曲，这说明力能使物体发生形变；
声音是由物体的振动产生的，松手后钢尺由于振动而发声；
声音的传播需要介质，一切固体、液体、气体都可以作为传声的介质；钢尺与人之间隔着空气，此声音会通过空气传到人耳。
故答案为：形变；振动；空气。
17．【解答】解：为了使开关正常工作，A是由导体制成的，旋钮帽B和底座C通常选用绝缘性能好的塑料制作，图中开关处于断开状态。
故答案为：导；绝缘；断开。
18．【解答】解：如图是探究小车动能大小与某因素有关的实验情景，根据转换法可知，该实验是通过木块移动的距离来比较小车动能大小的；
第二步操作是将小车置于斜面上高7cm处由静止释放，释放的高度不同，到达水平面时的速度不同，质量相同，这是为了探究小车动能大小与速度的关系；
第二步操作中砝码所受重力做功为：W＝Gh＝mgh＝0.1kg×10N/kg×0.07m＝0.07J。
故答案为：木块移动的距离；速度；0.07。
19．【解答】解：据平面镜所成像的特点可知，小明站在平面镜正前方1m处，他的像与平面镜的距离为1m；
平面镜成像时，像和物体关于镜面对称，将平面镜沿水平滑轨移动20cm，小明的位置不变，则小明像的位置不变；
平面镜成像时，物像大小相等，移动支架使平面镜沿水平方向靠近小明50cm他在镜中像的大小不变。
故答案为：1；不变；不变。
20．【解答】解：由图可知压缩机和照明灯都能独立工作，是并联关系；
门控开关断开时，只有电动机工作，电路中的电流为通过电动机的电流，
当压缩机工作时打开冷藏室的门，门控开关闭合，电动机和灯泡并联，根据并联电路的电流规律知干路电流等于两条支路的电流之和，所以干路电流将变大；
若冰箱一天消耗的电能为1.2k•Wh，则一天内工作的时间t＝＝＝8h。
故答案为：并联；变大；8。
21．【解答】解：（1）由图可知，当开关S断开时，R1、R2串联，当开关S闭合时，只有R2工作，
根据串联电路的特点可知，当开关S断开时，R1、R2串联，电路中的总电阻最大，由P＝可知，电路中的总功率最小，电水壶处于保温挡；
（2）①水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（80℃﹣20℃）＝3.78×105J；
②电水壶消耗的电能：W＝P加热t′＝1500W×6×60s＝5.4×105J＝0.15kW•h，
电水壶的加热效率：η＝×100%＝×100%＝70%；
③电能表表盘标有“3000imp（kW•h）”，表示电路中用电器每消耗1kW•h电能，电能表的指示灯闪烁3000次，
则电水壶工作6min，电能表指示灯闪烁的次数：n＝0.15kW•h×3000imp（kW•h）＝450次。
故答案为：保温；3.78×105；70；450。
22．【解答】解：电阻丝工作过程中将电能转化为内能；
水从电阻丝上吸收热量，使水的温度升高，内能增加，这是通过热传递的方式使水的内能增加；
根据题意可知，AP间电阻丝的阻值与接入长度成正比，AC长度为AB的4倍，
所以则P位于B点时的电阻是P位于C点时电阻的，
电源电压相同，根据P＝可知P位于B点和C点时，电路中的电功率之比：＝＝＝，
根据Q＝W＝Pt可知，P位于B点和C点时，相同时间内，电阻丝产生的热量之比为QB：QC＝PB：PC＝4：1，
水被水泵抽出后以1cm/s的速度流经电阻丝，所以相同时间内，通过电阻丝区域的水的质量相等，
由Q吸＝cmΔt可知，通过电阻丝区域的水温度升高量之比：ΔtB：ΔtC＝：＝QB：QC＝4：1。
故答案为：电；热传递；4：1。
23．【解答】解：（1）根据图2知，电阻R1和R2为串联，根据串联电流相等，且V1和V2示数相等，
由I＝可知，两个电阻相等，根据图3知，受到的压力大小相等，因而重心在材料的中点，材料的重心距离A端的距离L＝AB＝×24cm＝12cm；
由以上分析知，两个支柱的压力相等，根据材料受力平衡，每个压力等于重力的一半，
压力F＝G＝×5N＝2.5N，
由图3知压力为2.5N时的电阻为10Ω；
即R1＝R2＝10Ω；根据串联电路的特点知，
电路的总电阻R总＝R1+R2＝10Ω+10Ω＝20Ω；
电流I＝＝＝0.3A，

R1消耗的电功率：P1＝UI＝I2R1＝（0.3A）²×10Ω＝0.9W；
（3）根据串联电压特点U＝U1+U2＝6V；
V1和V2示数差值达到1V时，即U1﹣U2＝1V；
解得U1＝3.5V，U2＝2.5V；
根据串联电流相等，则R1：R2＝3.5V：2.5V＝7：5；
由图2知，电阻与压力成正比，
对应压力之比为：
F1：F2＝7：5﹣﹣﹣﹣﹣﹣①；
假设重心到B点的距离为L，则重心到A点的距离为24cm﹣L；
根据杠杆的平衡条件，
以B为支点时，F1×AB＝G×L﹣﹣﹣﹣﹣﹣﹣﹣﹣②；
以A为支点时，F2×AB＝G×（24cm﹣L）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③；
联立①②③，解得L＝14cm＝0.14m。
故答案为：12；0.9；0.14。
三、解答题（本题共9小题，共48分，解答26、27、28题时应有必要的解题过程）
24．【解答】解：“冰墩墩”站在水平台上，受到重力G的方向是竖直向下的、支持力F的方向竖直向上，二力是一对平衡力，大小相等，作用点都在重心，从“冰墩墩”的重心O分别沿竖直向下、竖直向上画一条带箭头的有向线段，用G、F表示，如图所示：

25．【解答】解：根据安全用电原则，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如下图所示：

26．【解答】解：在发生光的反射时，反射角等于入射角，据此在法线左侧的空气画出入射光线；
光从空气斜射入水中，折射角小于入射角，折射光线靠近法线，据此在法线右侧的水中画出折射光线。如图所示：

27．【解答】解：（1）温度计的玻璃泡要全部浸没被测液体中，丙装置在安装时的一处错误是温度计的玻璃泡没有全部浸没被测液体中；重新安装后，小华所测液体的初温均如图2所示，示数为24℃；
（2）①比较液体1和液体2的比热容，应选用相同的加热装置加热相同时间，观察两种物质的温度变化量，通过图1中的甲、丙两个装置可比较液体1和液体2的比热容；
液体1和2的质量相同根据图3中所绘制的图线分析，加热相同时间，甲的温度变化量较小，液体甲的比热容大。
②根据乙、丙可知，燃料完全燃烧后，液体2升高的温度变化量之比为：30℃：40℃＝3：4，根据Q吸＝cmΔt可知液体2吸收的热量之比为：3：4；
设燃料完全燃烧且放出的热量全被液体吸收，燃料A和B的质量也相同，根据Q放＝qm可知，燃料A和B的热值之比为：3：4。
故答案为：（1）温度计的玻璃泡没有全部浸没被测液体中；24；（2）①甲、丙；甲；②3：4。
28．【解答】解：（1）①将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡。
②将a合金块放入左盘，用镊子向右盘中添加砝码；
由图2可知，a合金块的质量m1＝20g+10g+2g＝32g；
③a合金块的体积V＝（2cm）3＝8cm3，
则a合金块的密度：ρ＝＝＝4g/cm3；
（2）①图3实验中取出合金块会带出水，在加水时已做补充，不会影响合金块的体积，则由此造成测得的合金块密度不变，即溢水杯中加入的水质量m加＝m甲+m丁﹣m乙；溢水杯中加入的水体积V加＝V金＝，根据ρ＝求出合金密度；
②若选择图3实验中的乙、丙和丁所测数据，从溢水杯中取出合金块，合金块带有一部分水，导致质量偏大，求出的合金块的体积偏大，则密度偏小。
故答案为：（1）①右；②镊子；32；③8；4；（2）①乙；②偏小。
29．【解答】解：（1）在测量灯泡电阻的实验中，电压表并联在灯泡两端，故电压表“3”接线柱与①或②相连；
（2）为了保护电路，闭合开关前，应将滑动变阻器的滑片移至阻值最大处，即最左端；
（3）若电压表示数为2V，小于灯泡额定电压2.5V，要使灯泡正常发光，应增大灯泡两端的电压，根据串联电路电压规律可知应减小滑动变阻器两端的电压，根据串联分压原理可知应减小滑动变阻器接入电路的阻值，故应向右移动滑片可使灯泡正常发光；
当灯泡正常发光时，电流表示数如图2所示，电流表选用小量程，分度值0.02A，其示数为0.5A，则此时小灯泡的电阻为：RL＝＝＝5Ω；
（4）小明设计了图3电路测量导体电阻，将电压表的电压刻度值标注为电阻值后就可直接读出MN间所接导体电阻的大小，电路中使用的电压表表盘如图4所示。
①将电压表的电压表示数标注为电阻示数
步骤一：调节电阻箱R的阻值至60Ω。
步骤二：电压表示数为0时，电压表测导线两端的电压，电压表接入电路的是小量程，示数最大时为3V，
电源电压为6V，根据串联电路电压规律可知电阻箱两端的电压为6V﹣3V＝3V，
根据串联分压原理可得＝，代入数据可得＝，解得RV＝60Ω，
所以在电压表0V对应的位置标注0Ω，3V对应的位置标注60Ω。
步骤三：通过分析，将所有刻度标注完毕。
②在MN间接入另一电阻箱R0，两电阻箱串联接入电路，电压表测R0两端的电压，
根据串联电路电压规律、串联分压原理可得＝，当R0＝30Ω时，代入数据可得＝，解得U0＝2V，图4中的指针应指在a位置右侧，故选C；
③使用一段时间后，电源电压会降低，为不改变该装置的电阻测量范围，根据串联电路电压规律可知需减小R两端的电压，根据串联分压原理可知应减小电阻箱R的阻值。
故答案为：（1）与①或②；（2）左；（3）右；5；（4）0；60；C；减小。
30．【解答】解：（1）上述过程中的有用功：
W有用＝Gh＝100N×1m＝100J；
（2）由η＝得拉力做的总功：WF＝＝＝125J，
（3）由图知，绳子的有效股数为2股，则s＝2h＝2×1m＝2m，
由W＝Fs得，绳端的拉力：F＝＝＝62.5N，
不计绳重及滑轮与轴之间的摩擦，由F＝（G+G动）可得，动滑轮的重力：
G动＝nF﹣G＝2×62.5N﹣100N＝25N。
答：（1）上述过程中的有用功W有为100J；
（2）上述过程中拉力所做的功WF为125J；
（3）动滑轮的重力为25N。
31．【解答】解：（1）由v＝可得，汽车匀速行驶的路程：s＝vt＝72km/h×1h＝72km；
（2）因汽车匀速行驶时处于平衡状态，受到的牵引力和受到的阻力是一对平衡力，
所以，汽车受到的牵引力：F＝f＝1000N，
汽车牵引力做的功：W＝Fs＝1000N×72×103m＝7.2×107J，
因电池释放电能的80%用于维持汽车匀速行驶，
所以，上述过程中电池释放的电能：E＝＝＝9×107J＝25kW•h；
（3）上述过程中使用共享电动汽车的费用：25kW•h×0.6元/（kW•h）＝15元；
汽油完全燃烧放出的热量：Q放＝＝＝2.4×108J，
由Q放＝mq可得，需要完全燃烧汽油的质量：m＝＝＝4.8kg，
上述过程中燃油车的费用：4.8kg×10元/kg＝48元，
所以，上述过程中使用共享电动汽车比燃油车节约的费用：48元﹣15元＝33元。
答：（1）上述过程中汽车匀速行驶的路程为72km。
（2）上述过程中电池释放的电能为25kW•h。
（3）上述过程中使用共享电动汽车比燃油车节约的费用为33元。
32．【解答】解：（1）竖直放置的柱形储液罐质量为1.5kg，其重力G＝mg＝1.5kg×10N/kg＝15N，
无液体时，储液罐对R1的压力等于其重力，则无液体时，储液罐对R1的压强p＝＝＝＝150000Pa；
控制电路中，两电阻串联接入电路，容器中液面升高时，压敏电阻速度的压力变大，由图2可知压敏电阻接入电路的阻值变小，根据串联电路电阻规律结合欧姆定律可知线圈中的电流将变大；
（2）①最低水位时水的质量m水＝ρ水S′h低＝1.0×103kg/m3×0.025m2×0.1m＝2.5kg，
压敏电阻此时受到的压力F′＝G′＝（m+m水）g＝（1.5kg+2.5kg）×10N/kg＝40N，
由图2可知此时压敏电阻接入电路的阻值为60Ω，
水位最低时电路总电阻R＝＝＝125Ω，
根据串联电路电阻规律可得电阻箱接入电路的阻值R2＝R﹣R1＝125Ω﹣60Ω＝65Ω，
②液面达到最高位置时电路总电阻R′＝＝＝100Ω，
此时压敏电阻接入电路的阻值R1′＝R′﹣R2＝100Ω﹣65Ω＝35Ω，
由图2可知此时压敏电阻受到的压力为80N，
此时罐内水的质量m′＝＝＝6.5kg，
则水位最高h′＝＝＝0.26m；
（3）罐内液体的体积：V＝S′H＝0.025m2×0.56m＝0.014m3，
报警时压敏电阻接入电路的最小阻值R1小＝R′﹣R2大＝100Ω﹣85Ω＝15Ω，
由图2可知此时压敏电阻受到的压力为140N，
此时罐内液体的质量m大＝﹣m＝﹣1.5kg＝12.5kg，
罐内液体的密度最大为ρ＝＝≈0.89×103kg/m3＝0.89g/cm3，
报警时压敏电阻接入电路的最小阻值R1大＝R′﹣R2大＝100Ω﹣80Ω＝20Ω，
由图2可知此时压敏电阻受到的压力为120N，
此时罐内液体的质量m小＝﹣m＝﹣1.5kg＝10.5kg，
罐内液体的密度最小为ρ′＝＝＝0.75×103kg/m3＝0.75g/cm3，
所以罐内可装入的液体为B。
答：（1）150000；变大；
（2）①此时R2的阻值为65Ω；
②装置所能控制的最高水位为0.26m。
（3）B。
