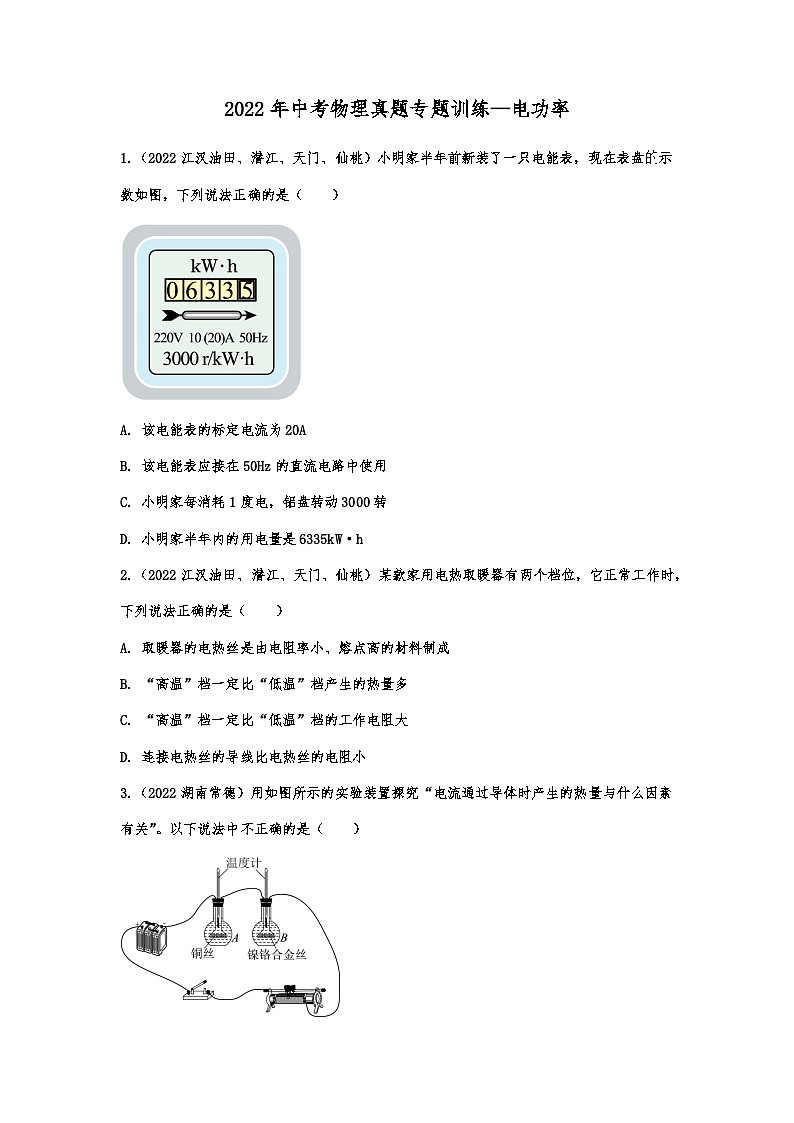

2022年中考物理真题专题训练—电功率

2022年中考物理真题专题训练—电功率

1.（2022江汉油田、潜江、天门、仙桃）小明家半年前新装了一只电能表，现在表盘示数如图，下列说法正确的是（　　）

A. 该电能表的标定电流为20A

B. 该电能表应接在50Hz的直流电路中使用

C. 小明家每消耗1度电，铝盘转动3000转

D. 小明家半年内的用电量是6335kW·h

2.（2022江汉油田、潜江、天门、仙桃）某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）

A. 取暖器的电热丝是由电阻率小、熔点高的材料制成

B. “高温”档一定比“低温”档产生的热量多

C. “高温”档一定比“低温”档的工作电阻大

D. 连接电热丝的导线比电热丝的电阻小

3.（2022湖南常德）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以下说法中不正确的是（　　）　

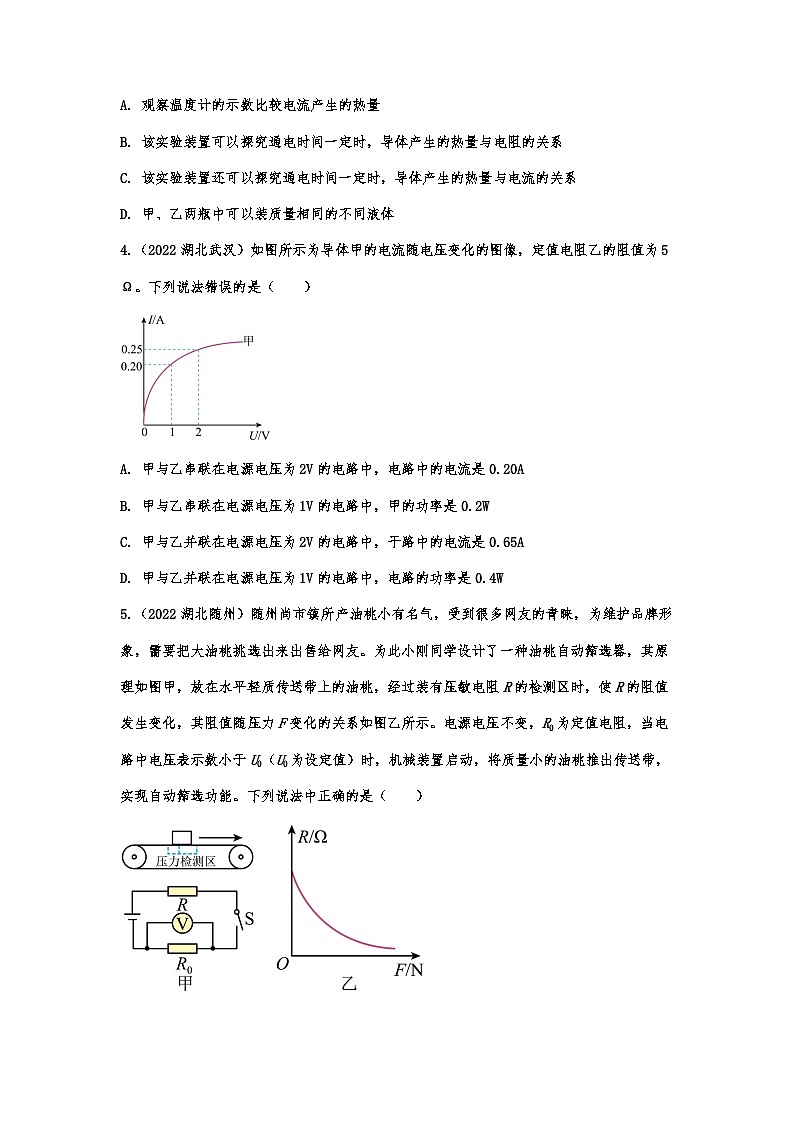

A. 观察温度计的示数比较电流产生的热量

B. 该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系

C. 该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系

D. 甲、乙两瓶中可以装质量相同的不同液体

4.（2022湖北武汉）如图所示为导体甲的电流随电压变化的图像，定值电阻乙的阻值为5Ω。下列说法错误的是（　　）

A. 甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20A

B. 甲与乙串联在电源电压为1V的电路中，甲的功率是0.2W

C. 甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65A

D. 甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W

5.（2022湖北随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（　　）

A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力

B. 当检测区没有油桃时，电路中的电流最大

C. 检测区油桃质量越大，电路中的总功率越大

D. 检测区油桃质量越小，电压表的示数越大

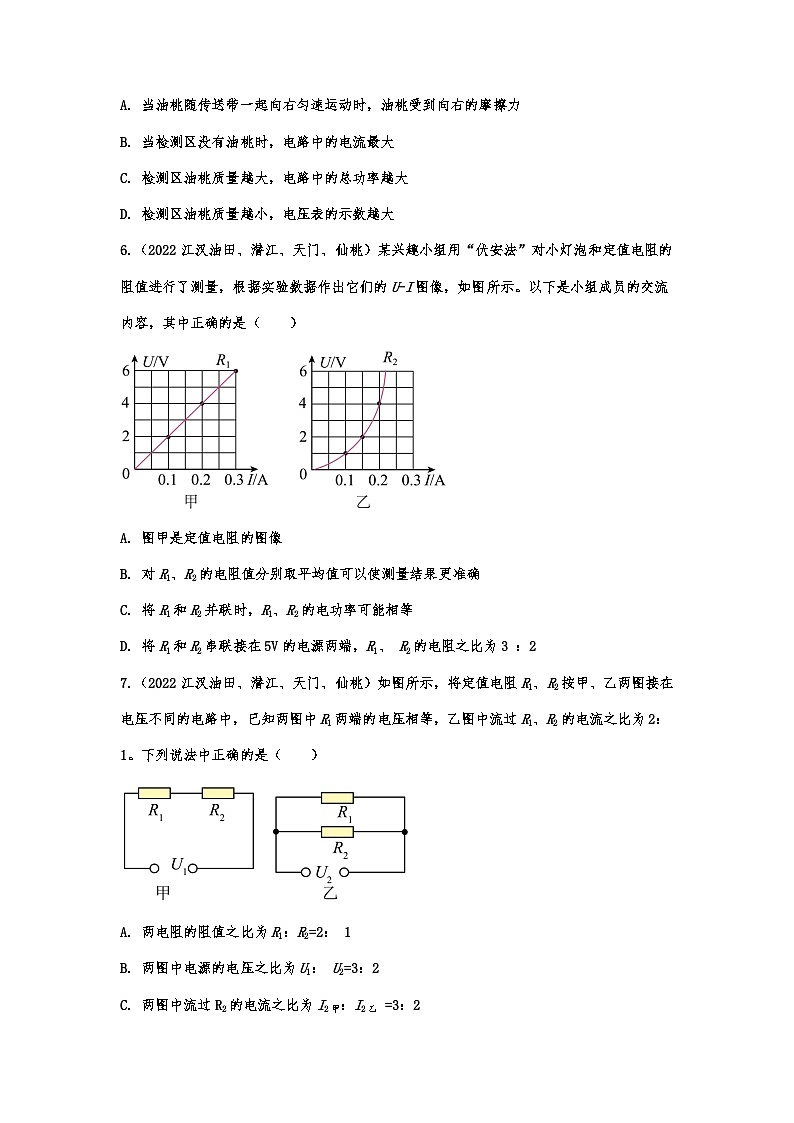

6.（2022江汉油田、潜江、天门、仙桃）某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（　　）

A. 图甲是定值电阻的图像

B. 对R1、R2的电阻值分别取平均值可以使测量结果更准确

C. 将R1和R2并联时，R1、R2的电功率可能相等

D. 将R1和R2串联接在5V的电源两端，R1、 R2的电阻之比为3 ：2

7.（2022江汉油田、潜江、天门、仙桃）如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（　　）

A. 两电阻的阻值之比为R1：R2=2： 1

B. 两图中电源的电压之比为U1： U2=3：2

C. 两图中流过R2的电流之比为I2甲：I2乙 =3：2

D. 两图电路消耗的总功率之比为P甲：P乙=2： 1

8.（2022湖北武汉）如图所示的电路中，电源电压U保持不变。

①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；

②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；

③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。此时电路的功率为P2；

已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（　　）

A. U=6V B. I1=0.1A C. R2=10Ω D. P1：P2=7：9

9.（2022湖北十堰）如图为小红家电路中安装的电能表，此时示数为 _____kW·h。小红将一个电吹风机接入电路，电热丝因为电流的 _____效应吹出热风。她关闭其它用电器，3min内电能表铝盘转过15转，则此电吹风机的功率为 _____W。

10.（2022湖北武汉）某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。

（1）图甲中有一根导线接错了，请你在这根导线上：打“×"，并补画出正确的那根导线______；

（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是______A，小灯泡的额定功率是______W；

（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是______（填标号）。

A.3.9V                B.4.0V               C.4.1V

11.（2022湖北十堰）如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。

（1）用笔画线代替导线，将图甲电路连接完整_______；

（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，_____（选填“小明”或“小芳”）排除故障的操作是正确的；

（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为 _____W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：_____；

（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻R0，设计了如图丙电路图，操作步骤如下：

①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；

②_____，断开S2，闭合S1，记下此时电压表示数为U；

则小灯泡额定功表达式P额＝_____（用U额、U和R0表示）。

12.（2022湖北宜昌）小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。

（1）小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，______，电阻产生的热量越多”的结论。

（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是（      ）

A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮

B.接线板上接入的用电器越多，导线越容易发热

C.电熨斗工作时发热明显，而与之相连的导线却不怎么热

（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。______闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是______，请你提出改进办法：______。

13.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。

（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；

（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；

（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。

14.（2022湖北十堰）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：

（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；

（2）仅榨汁时，电路中的电流；

（3）电阻R1的阻值。

15.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V  250W”，“小灯”标有“220V  16W”，换气扇的参数是“220V  50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。

（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；

（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？

16.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。

（1）电阻R1的阻值及煮饭时间是多少？

（2）电阻R2的阻值及保温时发热盘的功率是多少？

（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。

17.（2022黄冈孝感咸宁）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：

（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c空气取1.0×103J/（kg·℃）；

（2）工作电路中电热丝R1与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；

（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R3的阻值调为100Ω时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150℃时，衔铁向上弹起，停止加热。则当R3的阻值调为80Ω时，对应的加热温度设定为多少？

18.（2022江汉油田、潜江、天门、仙桃）图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。

（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。

（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（       ）

（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（        ）

（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（        ）

2022年中考物理真题专题训练—电功率参考答案

1.（2022江汉油田、潜江、天门、仙桃）小明家半年前新装了一只电能表，现在表盘示数如图，下列说法正确的是（　　）

A. 该电能表的标定电流为20A

B. 该电能表应接在50Hz的直流电路中使用

C. 小明家每消耗1度电，铝盘转动3000转

D. 小明家半年内的用电量是6335kW·h

【答案】C

2.（2022江汉油田、潜江、天门、仙桃）某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）

A. 取暖器的电热丝是由电阻率小、熔点高的材料制成

B. “高温”档一定比“低温”档产生的热量多

C. “高温”档一定比“低温”档的工作电阻大

D. 连接电热丝的导线比电热丝的电阻小

【答案】D

3.（2022湖南常德）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以下说法中不正确的是（　　）　

A. 观察温度计的示数比较电流产生的热量

B. 该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系

C. 该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系

D. 甲、乙两瓶中可以装质量相同的不同液体

【答案】D

4.（2022湖北武汉）如图所示为导体甲的电流随电压变化的图像，定值电阻乙的阻值为5Ω。下列说法错误的是（　　）

A. 甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20A

B. 甲与乙串联在电源电压为1V的电路中，甲的功率是0.2W

C. 甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65A

D. 甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W

【答案】B

5.（2022湖北随州）随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（　　）

A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力

B. 当检测区没有油桃时，电路中的电流最大

C. 检测区油桃质量越大，电路中的总功率越大

D. 检测区油桃质量越小，电压表的示数越大

【答案】C

6.（2022江汉油田、潜江、天门、仙桃）某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中正确的是（　　）

A. 图甲是定值电阻的图像

B. 对R1、R2的电阻值分别取平均值可以使测量结果更准确

C. 将R1和R2并联时，R1、R2的电功率可能相等

D. 将R1和R2串联接在5V的电源两端，R1、 R2的电阻之比为3 ：2

【答案】ACD

7.（2022江汉油田、潜江、天门、仙桃）如图所示，将定值电阻R1、R2按甲、乙两图接在电压不同的电路中，已知两图中R1两端的电压相等，乙图中流过R1、R2的电流之比为2：1。下列说法中正确的是（　　）

A. 两电阻的阻值之比为R1：R2=2： 1

B. 两图中电源的电压之比为U1： U2=3：2

C. 两图中流过R2的电流之比为I2甲：I2乙 =3：2

D. 两图电路消耗的总功率之比为P甲：P乙=2： 1

【答案】D

8.（2022湖北武汉）如图所示的电路中，电源电压U保持不变。

①只闭合开关S和S3，调节滑动变阻器的滑片，当电流表的示数为0.2A时，电压表V2的示数为1V；

②只闭合开关S和S2，电压表V1和V2的示数分别为U1和U2，电流表的示数为I1；

③只闭合开关S、S1和S3，将滑片移动到最左端时，电流表的示数为I2，此时电路的功率为P1；保持滑片位置不变，再闭合开关S2，电流表的示数变化了0.2A。此时电路的功率为P2；

已知I1：I2=1：9，U1：U2=1：2，下列说法正确的是（　　）

A. U=6V B. I1=0.1A C. R2=10Ω D. P1：P2=7：9

【答案】B

9.（2022湖北十堰）如图为小红家电路中安装的电能表，此时示数为 _____kW·h。小红将一个电吹风机接入电路，电热丝因为电流的 _____效应吹出热风。她关闭其它用电器，3min内电能表铝盘转过15转，则此电吹风机的功率为 _____W。

【答案】    ①. 2022.6    ②. 热    ③. 500

10.（2022湖北武汉）某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是3.8V。

（1）图甲中有一根导线接错了，请你在这根导线上：打“×"，并补画出正确的那根导线______；

（2）正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是______A，小灯泡的额定功率是______W；

（3）测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为0.32A时，电压表的示数不可能是______（填标号）。

A.3.9V                B.4.0V               C.4.1V

【答案】    ①.     ②. 0.3    ③. 1.14    ④. AB

11.（2022湖北十堰）如图是小明测量小灯泡电功率的电路，小灯泡额定电压为2.5V，电阻为10Ω左右。

（1）用笔画线代替导线，将图甲电路连接完整_______；

（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，_____（选填“小明”或“小芳”）排除故障的操作是正确的；

（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为 _____W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：_____；

（4）在测量小灯泡电功率拓展实验过程中，电流表坏了，他们找来一只阻值合适的定值电阻R0，设计了如图丙电路图，操作步骤如下：

①断开S1，闭合S2，移动滑动变阻器滑片，使电压表示数等于小灯泡的额定电压U额；

②_____，断开S2，闭合S1，记下此时电压表示数为U；

则小灯泡额定功表达式P额＝_____（用U额、U和R0表示）。

【答案】    ①.     ②. 小芳    ③. 0.625    ④. 小灯泡的阻值和温度有关    ⑤. 保持滑动变阻器位置不变    ⑥.

12.（2022湖北宜昌）小杰和小芳在探究“电流产生的热量与哪些因素有关系”的实验中，在两个透明容器中密封等量的空气，各放置一段电阻丝，并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好，电源电压为6V。

（1）小杰根据图甲观察到的现象得到“在通电时间和电阻相同时，______，电阻产生的热量越多”的结论。

（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是（      ）

A.正常工作时，“36V 54W”的灯泡比“12V 6W”的灯泡亮

B.接线板上接入的用电器越多，导线越容易发热

C.电熨斗工作时发热明显，而与之相连的导线却不怎么热

（3）为了验证猜想，小芳选用了5Ω和100Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整。______闭合开关，她发现较长时间后两个U形管的高度差均不明显，原因是______，请你提出改进办法：______。

【答案】    ①. 电流越大    ②. C    ③.     ④. 电路中电流太小（或者电阻太大或者电压太低）    ⑤. 将100Ω的电阻丝换为阻值更小的电阻丝（或增大电源电压）

13.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。

（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；

（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；

（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。

【答案】（1）；（2）；（3）

14.（2022湖北十堰）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：

（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；

（2）仅榨汁时，电路中的电流；

（3）电阻R1的阻值。

【答案】（1）2.52×104J；（2）0.3A；（3）330Ω

15.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V  250W”，“小灯”标有“220V  16W”，换气扇的参数是“220V  50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。

（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；

（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？

【答案】（1）0.5度；（2）0.3A

16.（2022湖北宜昌）小君为了知道家中电饭锅（图甲）的耗电情况，将电饭锅接入图乙所示的功率计量插座，测量其工作时的电流、电压和消耗的电能。已知电饭锅的额定电压为220V，电路如图丙所示，S2为温控开关，盛有米和水的锅放在发热盘R1上，限流电阻R2的发热不能被利用。某次测量得到煮饭和保温的数据如下表所示，不计温度对电阻的影响和散失的热量。

（1）电阻R1的阻值及煮饭时间是多少？

（2）电阻R2的阻值及保温时发热盘的功率是多少？

（3）小君认为电饭锅煮饭时实际功率比额定功率小，更省电。你是否赞同他的说法？说明你的理由。

【答案】（1）55Ω，1500s；（2）605Ω，4.95W；（3）不赞同，因为煮熟同一锅饭需要的能量是一定的，不会省电。

17.（2022黄冈孝感咸宁）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示，它是通过电热丝R1来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：

（1）将5×10-3kg的空气从20℃加热到200℃需要吸收的热量。c空气取1.0×103J/（kg·℃）；

（2）工作电路中电热丝R1与指示灯支路并联。已知R1的额定电压为220V，额定功率为1210W。正常工作时，工作电路的总电流为5.55A，此时指示灯支路消耗的功率；

（3）控制电路电源电压恒定，通过调节变阻器R3接入电路的阻值来设置加热温度，电阻R2置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即R3的阻值调为100Ω时，闭合开关S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到150℃时，衔铁向上弹起，停止加热。则当R3的阻值调为80Ω时，对应的加热温度设定为多少？

【答案】（1） 900J ；（2）11W；（3）200℃

18.（2022江汉油田、潜江、天门、仙桃）图甲是某小区电梯的结构示意图，它是由轿厢（500kg）、配重（400kg）、滑轮、缆绳、钢丝绳和电动机组成，绳重和摩擦忽略不计。为了安全，电梯设置了超载自动报警系统，如图乙。闭合控制开关，电梯没有超载时，触点与B接触，再闭合运行开关S2，电动机正常工作：超载时（即控制电路中的电流），触点与A接触，电铃发出报警铃声，即使闭合S2，电动机也不工作。控制电路电源电压为12V，电磁铁线圈电阻不计，轿厢内底而压力传感器的阻值与它所受压力F的关系如图丙所示，当受到2000N压力时，与定值电阻的功率之比为。

（1）该电梯空载静止时，与轿厢相连的缆绳对轿厢的拉力为___________N。

（2）用笔画线代替导线，将图乙中的电动机和电铃连入电路。（导线不能交叉）（       ）

（3）该电梯的最大载重量（轿厢内人和货物的总重）为多少N？（        ）

（4）若每层楼高度3m，平均每人重600N，该电梯将8人从一楼运送到六楼，求电机牵引轿厢的钢丝绳做的功（此过程作匀速直线运动处理）。（        ）

【答案】    ①.     ②.     ③.     ④.
