2022年中考物理真题专题演练—电功率

2022年中考物理真题专题演练—电功率

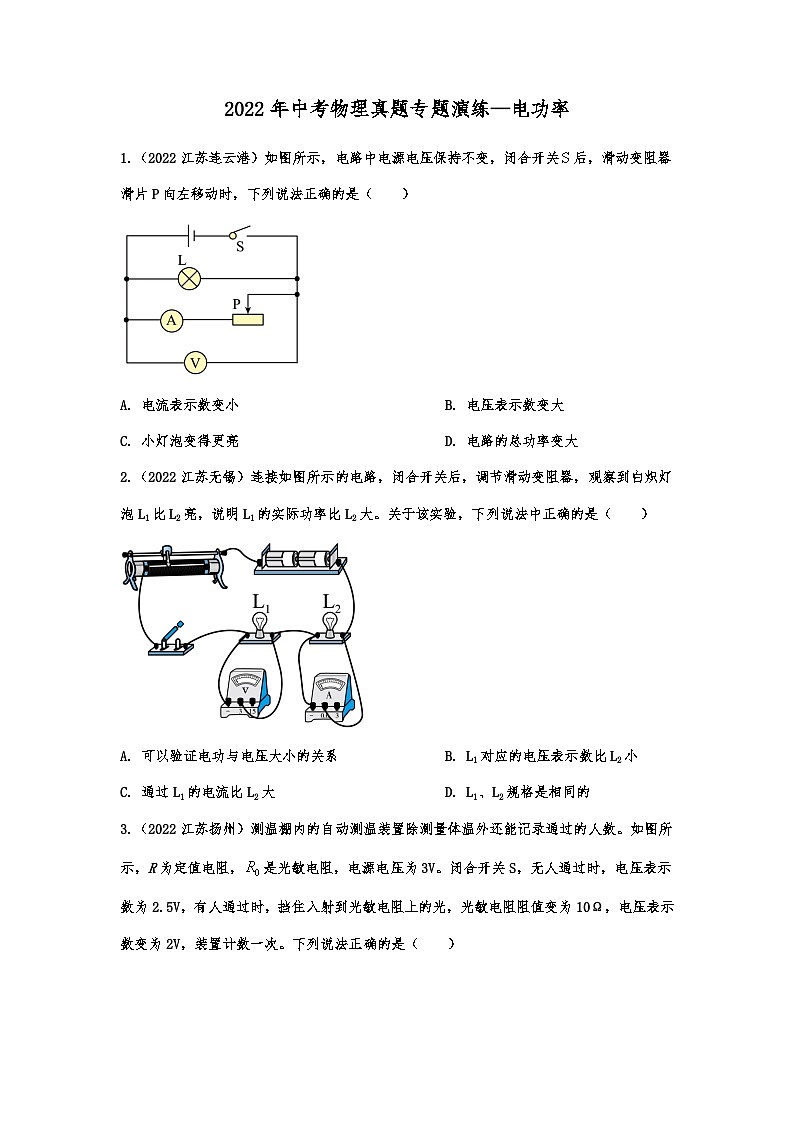

1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）

A. 电流表示数变小 B. 电压表示数变大

C. 小灯泡变得更亮 D. 电路的总功率变大

2.（2022江苏无锡）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A. 可以验证电功与电压大小的关系 B. L1对应的电压表示数比L2小

C. 通过L1的电流比L2大 D. L1、L2规格是相同的

3.（2022江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（　　）

A. 有人通过，的电流变小 B. 有人通过，电路总功率变小

C. 无人通过，R的阻值为25Ω D. 无人通过，的功率为0.2W

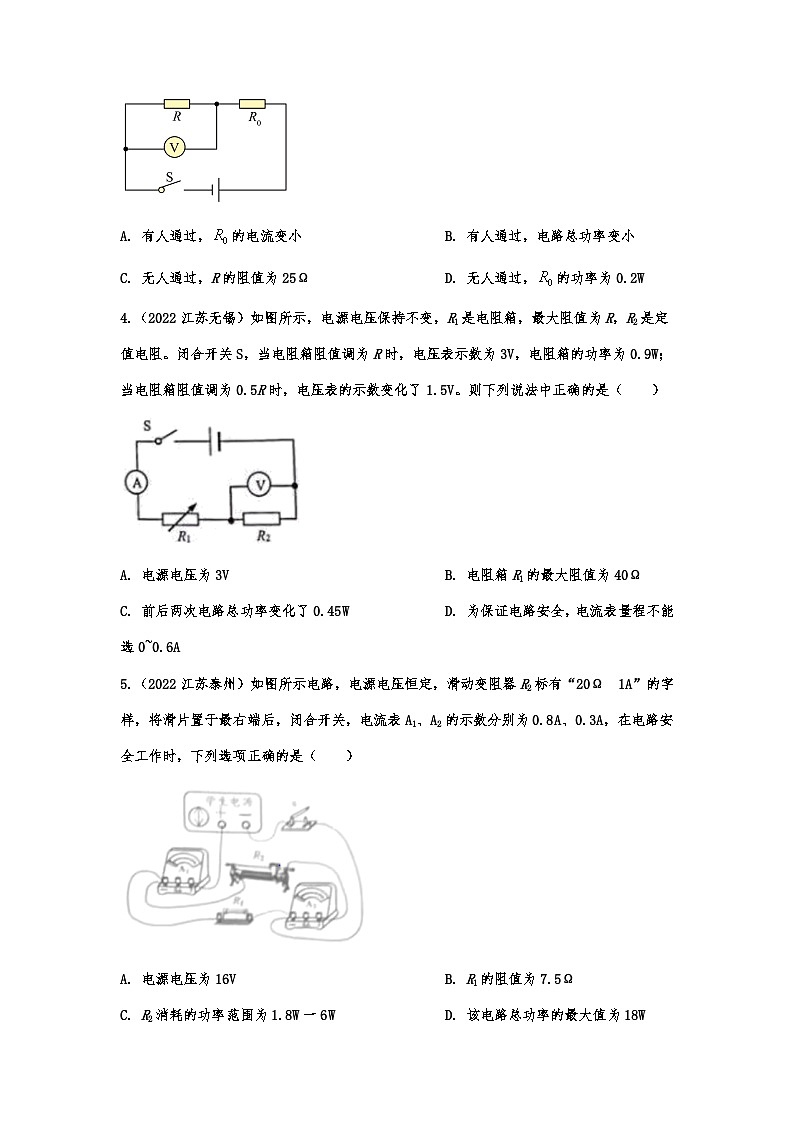

4.（2022江苏无锡）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（　　）

A. 电源电压为3V B. 电阻箱R1的最大阻值为40Ω

C. 前后两次电路总功率变化了0.45W D. 为保证电路安全，电流表量程不能选0~0.6A

5.（2022江苏泰州）如图所示电路，电源电压恒定，滑动变阻器R2标有“20Ω  1A”的字样，将滑片置于最右端后，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，在电路安全工作时，下列选项正确的是（　　）

A. 电源电压为16V B. R1的阻值为7.5Ω

C. R2消耗的功率范围为1.8W一6W D. 该电路总功率的最大值为18W

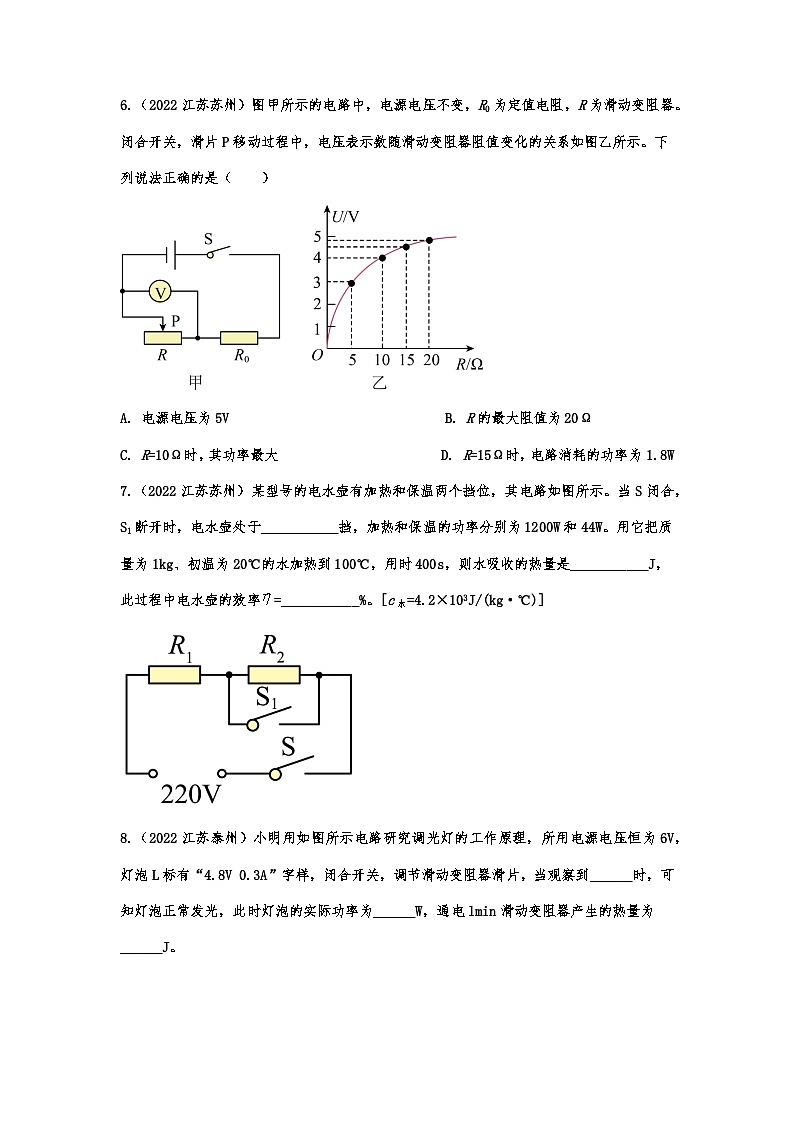

6.（2022江苏苏州）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为5V B. R的最大阻值为20Ω

C. R=10Ω时，其功率最大 D. R=15Ω时，电路消耗的功率为1.8W

7.（2022江苏苏州）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S1断开时，电水壶处于___________挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是___________J，此过程中电水壶的效率=___________%。[c水=4.2×103J/(kg·℃)]

8.（2022江苏泰州）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到______时，可知灯泡正常发光，此时灯泡的实际功率为______W，通电lmin滑动变阻器产生的热量为______J。

9.（2022江苏扬州）如图1所示，将阻值为R0=5Ω，R1=10Ω，R2=15Ω的3段电阻丝分别浸没在质量和初温均相同的煤油中，可以通过比较___________来比较电阻丝产生热量的多少。按图2连接电路，将S置于1，通电1分钟，A、B两温度计示数分别升高和，R1的功率为P1，则___________（选填“>”、“<”或“=”，下同）。断开S，待煤油温度降到初温，将S置于2，通电1分钟，A温度计示数升高，R2的功率为P2，则___________，P1___________ P2。

10.（2022江苏无锡）用图甲所示的电路测量小灯泡的功率，器材有：电源、开关、电流表、电压表、滑动变阻器（20Ω 1.5A）、额定电压为2.5V的小灯泡各一个，导线若干。

（1）闭合开关前，需要检查电流表、电压表的指针是否____________，并“将滑动变阻器的滑片P移至____________（选填“A”或“B”端）；

（2）接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电源之间的电路连接是____________，若电路中只有一处故障，则可能是____________；

（3）排除故障后，重新开始实验，电源电压保持不变，闭合开关，电压表示数为0.5V，电流表示数为0.12A；移动滑片P，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，为____________A，则小灯泡的额定功率为____________W，此时滑动变阻器消耗的功率____________W。

11.（2022江苏扬州）用一串小彩灯扮靓教室，发现一个小彩灯熄灭后，其他小彩灯依然发光，小丽猜想小彩灯并联；取下这个小彩灯，整串彩灯都会熄灭，小丽认为每个小彩灯应该是串联的。她决定将小彩灯接入图1所示的电路，测其电阻，探寻奥秘。已知电源电压为3V，小彩灯的额定电压为2.5V。

（1）请用笔画线代替导线，在图1中将实物电路连接完整；（        ）

（2）接入未损坏的小彩灯，调节滑动变阻器的滑片使电压表示数为2.5V，电流表的示数如图2所示，示数为___________A，则小彩灯正常发光时接入电路的电阻为___________Ω；

（3）接入灯丝断裂的小彩灯，当电压表示数为0.4V时，电流表示数为0.5A，可知小彩灯灯丝断裂后接入电路的电阻为___________Ω；

（4）根据实验数据可知，灯丝断裂后，小彩灯并未断路，而是相当于一段导线，起到连接电路的作用，可使其他小彩灯继续工作，但其余小彩灯实际功率会___________。

12.（2022江苏无锡）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。

13.（2022江苏泰州）在估测电水壶实际功率的活动中，小明所用电能表表盘如图所示，他先断开电路中所有用电器的开关，再在电水壶中加入质量为0.5kg的水，测得水的初温为20℃，小明给电水壶通电2min，电能表的转盘恰好转20转，测得此时水温为60℃。[]求：

（1）水吸收的热量；

（2）电水壶的实际功率；.

（3）电水壶的加热效率。

14.（2022江西）如图所示，已知电源电压恒8V，小灯泡上标有“6V 3W”。

（1）求小灯泡正常发光时的电流和电阻；

（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。

15.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。

（1）求出温水时电路中的电流；

（2）求出热水时2分钟内消耗的电能；

（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）

16.（2022江苏苏州）在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8V。求：

（1）电源电压；

（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；

（3）将图甲中R和L由串联改为并联，整个电路的电功率。

17.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。

某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。

（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________

A.禁止用潮湿的手操作

B.消毒柜的金属外壳不需要接地

C.消毒时切勿将塑料等不耐高温的食具靠近R1

D.严禁在无保护条件下，直视正在工作中的紫外线灯管

（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？

（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。

2022年中考物理真题专题演练—电功率参考答案

1.（2022江苏连云港）如图所示，电路中电源电压保持不变，闭合开关后，滑动变阻器滑片P向左移动时，下列说法正确的是（　　）

A. 电流表示数变小 B. 电压表示数变大

C. 小灯泡变得更亮 D. 电路的总功率变大

【答案】D

2.（2022江苏无锡）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A. 可以验证电功与电压大小的关系 B. L1对应的电压表示数比L2小

C. 通过L1的电流比L2大 D. L1、L2规格是相同的

【答案】A

3.（2022江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（　　）

A. 有人通过，的电流变小 B. 有人通过，电路总功率变小

C. 无人通过，R的阻值为25Ω D. 无人通过，的功率为0.2W

【答案】AB

4.（2022江苏无锡）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（　　）

A. 电源电压为3V B. 电阻箱R1的最大阻值为40Ω

C. 前后两次电路总功率变化了0.45W D. 为保证电路安全，电流表量程不能选0~0.6A

【答案】B

5.（2022江苏泰州）如图所示电路，电源电压恒定，滑动变阻器R2标有“20Ω  1A”的字样，将滑片置于最右端后，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，在电路安全工作时，下列选项正确的是（　　）

A. 电源电压为16V B. R1的阻值为7.5Ω

C. R2消耗的功率范围为1.8W一6W D. 该电路总功率的最大值为18W

【答案】C

6.（2022江苏苏州）图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列说法正确的是（　　）

A. 电源电压为5V B. R的最大阻值为20Ω

C. R=10Ω时，其功率最大 D. R=15Ω时，电路消耗的功率为1.8W

【答案】D

7.（2022江苏苏州）某型号的电水壶有加热和保温两个挡位，其电路如图所示。当S闭合，S1断开时，电水壶处于___________挡，加热和保温的功率分别为1200W和44W。用它把质量为1kg、初温为20℃的水加热到100℃，用时400s，则水吸收的热量是___________J，此过程中电水壶的效率=___________%。[c水=4.2×103J/(kg·℃)]

【答案】    ①. 保温    ②. 3.36×105    ③. 70

8.（2022江苏泰州）小明用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到______时，可知灯泡正常发光，此时灯泡的实际功率为______W，通电lmin滑动变阻器产生的热量为______J。

【答案】    ①. 电流表示数为0.3A    ②. 1.44    ③. 21.6

9.（2022江苏扬州）如图1所示，将阻值为R0=5Ω，R1=10Ω，R2=15Ω的3段电阻丝分别浸没在质量和初温均相同的煤油中，可以通过比较___________来比较电阻丝产生热量的多少。按图2连接电路，将S置于1，通电1分钟，A、B两温度计示数分别升高和，R1的功率为P1，则___________（选填“>”、“<”或“=”，下同）。断开S，待煤油温度降到初温，将S置于2，通电1分钟，A温度计示数升高，R2的功率为P2，则___________，P1___________ P2。

【答案】    ①. 温度计示数升高的多少    ②. <    ③. >    ④. >

10.（2022江苏无锡）用图甲所示的电路测量小灯泡的功率，器材有：电源、开关、电流表、电压表、滑动变阻器（20Ω 1.5A）、额定电压为2.5V的小灯泡各一个，导线若干。

（1）闭合开关前，需要检查电流表、电压表的指针是否____________，并“将滑动变阻器的滑片P移至____________（选填“A”或“B”端）；

（2）接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电源之间的电路连接是____________，若电路中只有一处故障，则可能是____________；

（3）排除故障后，重新开始实验，电源电压保持不变，闭合开关，电压表示数为0.5V，电流表示数为0.12A；移动滑片P，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，为____________A，则小灯泡的额定功率为____________W，此时滑动变阻器消耗的功率____________W。

【答案】    ①. 对准零刻度线    ②. B    ③. 通路    ④. 小灯泡断路    ⑤. 0.3    ⑥. 0.75    ⑦. 0.12

11.（2022江苏扬州）用一串小彩灯扮靓教室，发现一个小彩灯熄灭后，其他小彩灯依然发光，小丽猜想小彩灯并联；取下这个小彩灯，整串彩灯都会熄灭，小丽认为每个小彩灯应该是串联的。她决定将小彩灯接入图1所示的电路，测其电阻，探寻奥秘。已知电源电压为3V，小彩灯的额定电压为2.5V。

（1）请用笔画线代替导线，在图1中将实物电路连接完整；（        ）

（2）接入未损坏的小彩灯，调节滑动变阻器的滑片使电压表示数为2.5V，电流表的示数如图2所示，示数为___________A，则小彩灯正常发光时接入电路的电阻为___________Ω；

（3）接入灯丝断裂的小彩灯，当电压表示数为0.4V时，电流表示数为0.5A，可知小彩灯灯丝断裂后接入电路的电阻为___________Ω；

（4）根据实验数据可知，灯丝断裂后，小彩灯并未断路，而是相当于一段导线，起到连接电路的作用，可使其他小彩灯继续工作，但其余小彩灯实际功率会___________。

【答案】    ①.     ②. 0.16    ③. 15.625    ④. 0.8    ⑤. 变大

12.（2022江苏无锡）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。

【答案】    ①. 5:2    ②. 电流    ③. ①②    ④. 只闭合开关S2，改变通电时间，观察温度计示数的变化量

13.（2022江苏泰州）在估测电水壶实际功率的活动中，小明所用电能表表盘如图所示，他先断开电路中所有用电器的开关，再在电水壶中加入质量为0.5kg的水，测得水的初温为20℃，小明给电水壶通电2min，电能表的转盘恰好转20转，测得此时水温为60℃。[]求：

（1）水吸收的热量；

（2）电水壶的实际功率；.

（3）电水壶的加热效率。

【答案】（1）；（2）；（3）

14.（2022江西）如图所示，已知电源电压恒8V，小灯泡上标有“6V 3W”。

（1）求小灯泡正常发光时的电流和电阻；

（2）闭合开关S，移动滑片P，使小灯泡正常发光，求此时滑动变阻器连入电路中的电阻和电路消耗的总功率。

【答案】（1）0.5A，12Ω；（2）4Ω，4W

15.（2022江苏扬州）如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。

（1）求出温水时电路中的电流；

（2）求出热水时2分钟内消耗的电能；

（3）若水龙头只能出冷水和温水，电路可能存在的故障。（写出一条即可）

【答案】（1）5A；（2）264000J；（3）电阻R2断路了

16.（2022江苏苏州）在如图甲所示的电路中，电源电压不变，R的阻值为8Ω，灯泡L的电流随电压变化的关系如图乙所示。闭合开关，灯泡L两端的电压为8V。求：

（1）电源电压；

（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；

（3）将图甲中R和L由串联改为并联，整个电路的电功率。

【答案】（1）12V；（2）27J；（3）25.2W

17.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

【答案】（1），；（2）；（3）

18.（2022江苏无锡）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。

某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。

（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________

A.禁止用潮湿的手操作

B.消毒柜的金属外壳不需要接地

C.消毒时切勿将塑料等不耐高温的食具靠近R1

D.严禁在无保护条件下，直视正在工作中的紫外线灯管

（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？

（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。

【答案】    ①. B    ②. 200Ω    ③. 242    ④. 6
