2022年中考物理真题分类演练—透镜及其应用（二）

2022年中考物理真题分类演练—透镜及其应用

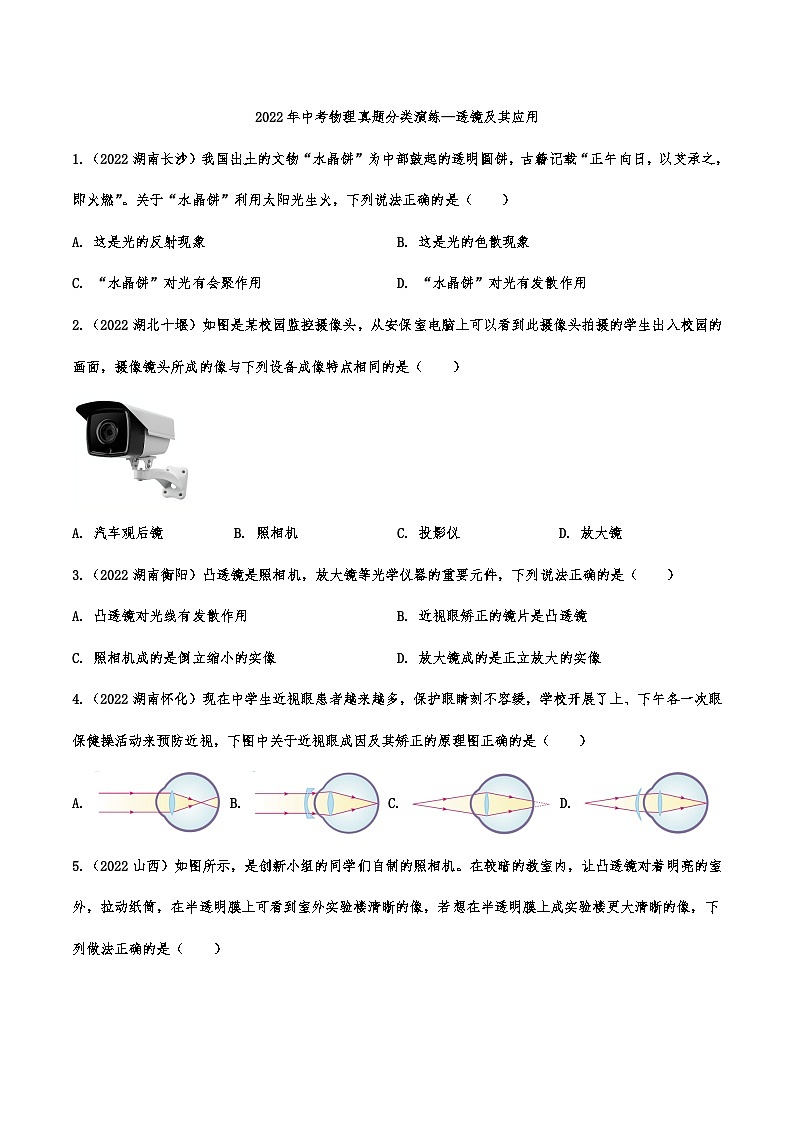

1.（2022湖南长沙）我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是（　　）

A. 这是光的反射现象 B. 这是光的色散现象

C. “水晶饼”对光有会聚作用 D. “水晶饼”对光有发散作用

2.（2022湖北十堰）如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校园的画面，摄像镜头所成的像与下列设备成像特点相同的是（　　）

A. 汽车观后镜 B. 照相机 C. 投影仪 D. 放大镜

3.（2022湖南衡阳）凸透镜是照相机，放大镜等光学仪器的重要元件，下列说法正确的是（　　）

A. 凸透镜对光线有发散作用 B. 近视眼矫正的镜片是凸透镜

C. 照相机成的是倒立缩小的实像 D. 放大镜成的是正立放大的实像

4.（2022湖南怀化）现在中学生近视眼患者越来越多，保护眼睛刻不容缓，学校开展了上、下午各一次眼保健操活动来预防近视，下图中关于近视眼成因及其矫正的原理图正确的是（　　）

A. B. C. D.

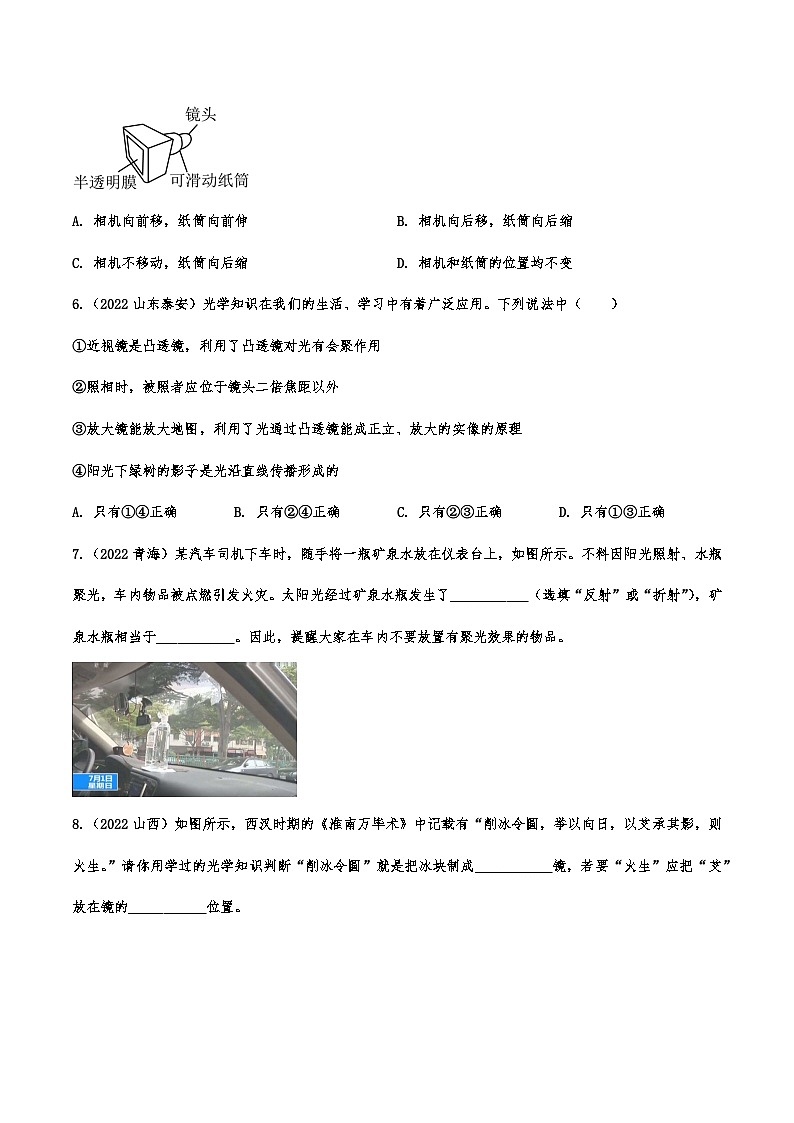

5.（2022山西）如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（　　）

A. 相机向前移，纸筒向前伸 B. 相机向后移，纸筒向后缩

C. 相机不移动，纸筒向后缩 D. 相机和纸筒的位置均不变

6.（2022山东泰安）光学知识在我们的生活、学习中有着广泛应用。下列说法中（　　）

①近视镜是凸透镜，利用了凸透镜对光有会聚作用

②照相时，被照者应位于镜头二倍焦距以外

③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理

④阳光下绿树的影子是光沿直线传播形成的

A. 只有①④正确 B. 只有②④正确 C. 只有②③正确 D. 只有①③正确

7.（2022青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了___________（选填“反射”或“折射”），矿泉水瓶相当于___________。因此，提醒大家在车内不要放置有聚光效果的物品。

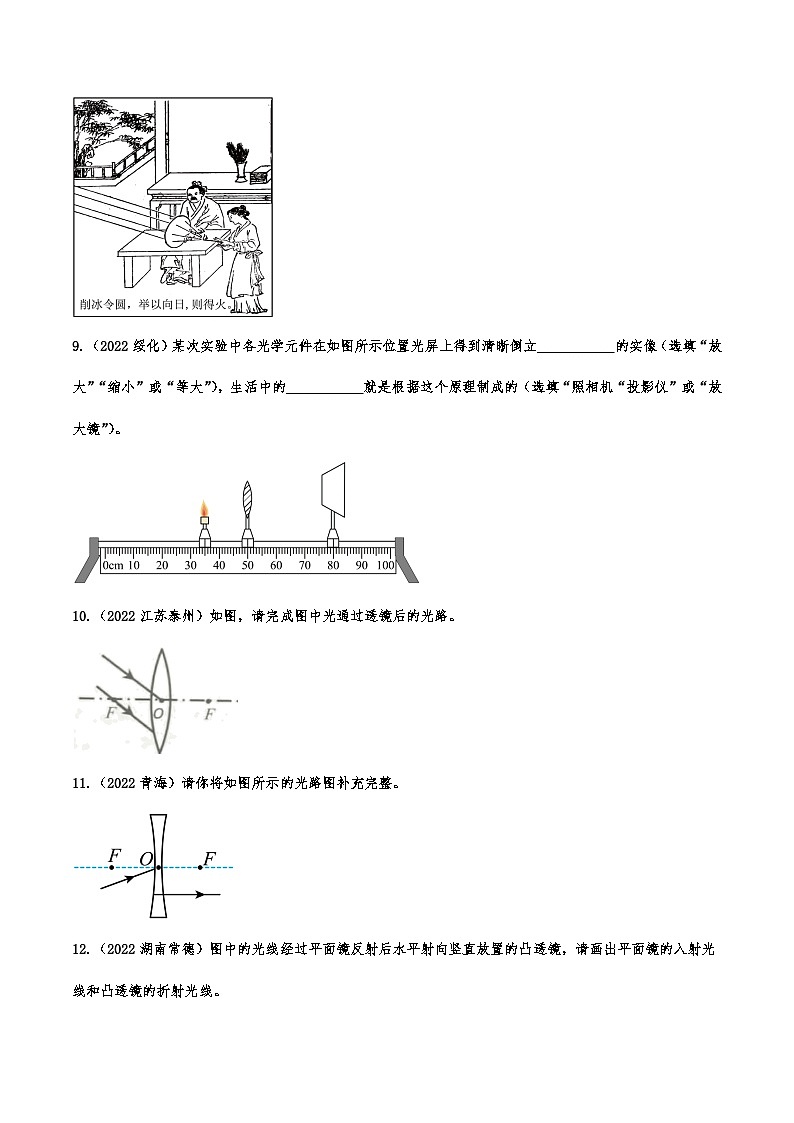

8.（2022山西）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成___________镜，若要“火生”应把“艾”放在镜的___________位置。

9.（2022绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立___________的实像（选填“放大”“缩小”或“等大”），生活中的___________就是根据这个原理制成的（选填“照相机“投影仪”或“放大镜”）。

10.（2022江苏泰州）如图，请完成图中光通过透镜后的光路。

11.（2022青海）请你将如图所示的光路图补充完整。

12.（2022湖南常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

13.（2022江苏无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、____________的实像，若此时将光屏移走，烛焰通过凸透镜____________（选填“能”或“不能”）成实像，将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个____________、放大的“烛焰”。

14.（2022江苏连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为___________。当蜡烛被移至刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________（选填“左”或“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。

15.（2022山东临沂）用焦距为10cm的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。

（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰的中心、凸透镜的光心和光屏的中心大致在______；

（2）当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。应用了此成像特点的是______（选填“照相机”“放大镜”或“投影仪”）；

（3）将蜡烛移至20cm刻度线处，应将光屏移至______cm刻度线处，可再次承接到烛焰清晰的像；

（4）将蜡烛移至45m刻度线处，无论怎样移动光屏，始终承接不到烛焰清晰的像。此时应在凸透镜______（选填“左侧”或“右侧”）透过凸透镜观察像的特点。

16.（2022湖南邵阳）小宇同学有一次用爷爷的放大镜（焦距为10cm）看窗外的物体时.发现看到的物体是倒立的，心里想：放大镜成像到底有什么规律呢？于是他从实验室借来一架光具座，一个光屏、一根蜡烛，进行实验探究：

（1）在图中的装置上保持放大镜的位置不变，将蜡烛移至光具座20cm刻度线处，移动光屏发现烛焰在光屏上成倒立，缩小的像。根据这个原理可制成______（选填“照相机”或“投影仪”）；

（2）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、______（选填“缩小“，“放大”或“等大“）的像；

（3）继续向右将蜡烛移至光具座45cm刻度线处，小宇同学发现无论怎么移动光屏，在光屏上都得不到像。这是因为此时烛焰通过凸透镜成的是______（选填“实像”或“虚像”）。

17.（2022黑龙江牡丹江、鸡西地区）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）实验步骤：

①观察凸透镜，弄清凸透镜的________，并记下f；

②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目是________；

③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；

④整理数据和器材；

（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；

（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向________移动（选填“左”或“右”）；

（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。

18.（2022江汉油田、潜江、天门、仙桃）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。

（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；

（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；

（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；

（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。

2022年中考物理真题分类演练—透镜及其应用参考答案

1.（2022湖南长沙）我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。关于“水晶饼”利用太阳光生火，下列说法正确的是（　　）

A. 这是光的反射现象 B. 这是光的色散现象

C. “水晶饼”对光有会聚作用 D. “水晶饼”对光有发散作用

【答案】C

2.（2022湖北十堰）如图是某校园监控摄像头，从安保室电脑上可以看到此摄像头拍摄的学生出入校园的画面，摄像镜头所成的像与下列设备成像特点相同的是（　　）

A. 汽车观后镜 B. 照相机 C. 投影仪 D. 放大镜

【答案】B

3.（2022湖南衡阳）凸透镜是照相机，放大镜等光学仪器的重要元件，下列说法正确的是（　　）

A. 凸透镜对光线有发散作用 B. 近视眼矫正的镜片是凸透镜

C. 照相机成的是倒立缩小的实像 D. 放大镜成的是正立放大的实像

【答案】C

4.（2022湖南怀化）现在中学生近视眼患者越来越多，保护眼睛刻不容缓，学校开展了上、下午各一次眼保健操活动来预防近视，下图中关于近视眼成因及其矫正的原理图正确的是（　　）

A. B. C. D.

【答案】AB

5.（2022山西）如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（　　）

A. 相机向前移，纸筒向前伸 B. 相机向后移，纸筒向后缩

C. 相机不移动，纸筒向后缩 D. 相机和纸筒的位置均不变

【答案】A

6.（2022山东泰安）光学知识在我们的生活、学习中有着广泛应用。下列说法中（　　）

①近视镜是凸透镜，利用了凸透镜对光有会聚作用

②照相时，被照者应位于镜头二倍焦距以外

③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理

④阳光下绿树的影子是光沿直线传播形成的

A. 只有①④正确 B. 只有②④正确 C. 只有②③正确 D. 只有①③正确

【答案】B

7.（2022青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了___________（选填“反射”或“折射”），矿泉水瓶相当于___________。因此，提醒大家在车内不要放置有聚光效果的物品。

【答案】    ①. 折射    ②. 凸透镜

8.（2022山西）如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成___________镜，若要“火生”应把“艾”放在镜的___________位置。

【答案】    ①. 凸透    ②. 焦点

9.（2022绥化）某次实验中各光学元件在如图所示位置光屏上得到清晰倒立___________的实像（选填“放大”“缩小”或“等大”），生活中的___________就是根据这个原理制成的（选填“照相机“投影仪”或“放大镜”）。

【答案】    ①. 放大    ②. 投影仪

10.（2022江苏泰州）如图，请完成图中光通过透镜后的光路。

【答案】

11.（2022青海）请你将如图所示的光路图补充完整。

【答案】

12.（2022湖南常德）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射光线和凸透镜的折射光线。

【答案】

13.（2022江苏无锡）用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、____________的实像，若此时将光屏移走，烛焰通过凸透镜____________（选填“能”或“不能”）成实像，将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个____________、放大的“烛焰”。

【答案】    ①. 放大    ②. 能    ③. 正立

14.（2022江苏连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，光屏上恰好出现等大的清晰的像，此凸透镜的焦距为___________。当蜡烛被移至刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________（选填“左”或“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。

【答案】    ① 10.0    ②. 左    ③. 放大镜

15.（2022山东临沂）用焦距为10cm的凸透镜探究凸透镜成像规律时，将蜡烛、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。

（1）点燃蜡烛，调整蜡烛、凸透镜和光屏的高度，使烛焰的中心、凸透镜的光心和光屏的中心大致在______；

（2）当蜡烛和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。应用了此成像特点的是______（选填“照相机”“放大镜”或“投影仪”）；

（3）将蜡烛移至20cm刻度线处，应将光屏移至______cm刻度线处，可再次承接到烛焰清晰的像；

（4）将蜡烛移至45m刻度线处，无论怎样移动光屏，始终承接不到烛焰清晰的像。此时应在凸透镜______（选填“左侧”或“右侧”）透过凸透镜观察像的特点。

【答案】    ①. 同一高度    ②. 投影仪    ③. 65.0    ④. 右侧

16.（2022湖南邵阳）小宇同学有一次用爷爷的放大镜（焦距为10cm）看窗外的物体时.发现看到的物体是倒立的，心里想：放大镜成像到底有什么规律呢？于是他从实验室借来一架光具座，一个光屏、一根蜡烛，进行实验探究：

（1）在图中的装置上保持放大镜的位置不变，将蜡烛移至光具座20cm刻度线处，移动光屏发现烛焰在光屏上成倒立，缩小的像。根据这个原理可制成______（选填“照相机”或“投影仪”）；

（2）向右将蜡烛移至光具座35m刻度线处，移动光屏至某位置，烛焰在光屏上成一倒立、______（选填“缩小“，“放大”或“等大“）的像；

（3）继续向右将蜡烛移至光具座45cm刻度线处，小宇同学发现无论怎么移动光屏，在光屏上都得不到像。这是因为此时烛焰通过凸透镜成的是______（选填“实像”或“虚像”）。

【答案】    ①. 照相机    ②. 放大    ③. 虚

17.（2022黑龙江牡丹江、鸡西地区）在“探究凸透镜成像规律”实验中，所选凸透镜的焦距为10.0cm。

（1）实验步骤：

①观察凸透镜，弄清凸透镜的________，并记下f；

②把蜡烛、凸透镜、光屏依次安装到光具座上，点燃蜡烛，调节三个中心大致在________，目是________；

③移动蜡烛，分别把蜡烛放置距凸透镜大于2倍焦距的地方、1倍焦距和2倍焦距之间、在1倍焦距以内时，移动光屏，直到光屏出现________的像为止，观察像的特点并记录下，此时像距的大小；

④整理数据和器材；

（2）若将蜡烛沿光具座移至35cm刻度线处，需将光屏移至________刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；

（3）在蜡烛与凸透镜之间，放置一凹透镜，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向________移动（选填“左”或“右”）；

（4）实验过程中，随着物距的变小，像距会________（变大或变小或不变）。

【答案】    ①. 焦距    ②. 同一高度    ③. 使像成在光屏的中央    ④. 清晰    ⑤. 80cm    ⑥. 右    ⑦. 变大

18.（2022江汉油田、潜江、天门、仙桃）小红和家人一起乘高铁去旅行，进站时要进行身份验证，她发现屏幕上的头像较小，不能完成人脸识别，后来在工作人员的指导下顺利完成了识别。她了解到屏幕上的头像是通过摄像头内的凸透镜形成的，于是带着兴趣进行了以下实验。

（1）小红将蜡烛、凸透镜、光屏安装在光具座上并靠在一起，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在___________；

（2）如图甲所示，烛焰恰好在光屏上成清晰的像，光屏上的像是___________（选填“镜面反射”或“漫反射”）形成的，保持凸透镜位置不变，若将蜡烛向右移动少许，则应将光屏向___________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时的像变大；

（3）根据以上实验，小红进行人胎识别时，为使屏幕上的头像变大，她应该___________（选填“靠近”或“远离”）镜头；

（4） 在图乙所示位置时，烛焰也在光屏上成清晰的像，这个像是倒立、___________（选填“放大”“缩小”或“等大”）的实像，由此可知凸透镜的焦距为___________cm。

【答案】    ①. 同一高度    ②. 漫反射    ③. 右    ④. 靠近    ⑤. 等大    ⑥. 10.0
