2023年中考物理一模试题分类训练：电路设计与工作原理图附答案

这是一份2023年中考物理一模试题分类训练：电路设计与工作原理图附答案，共25页。

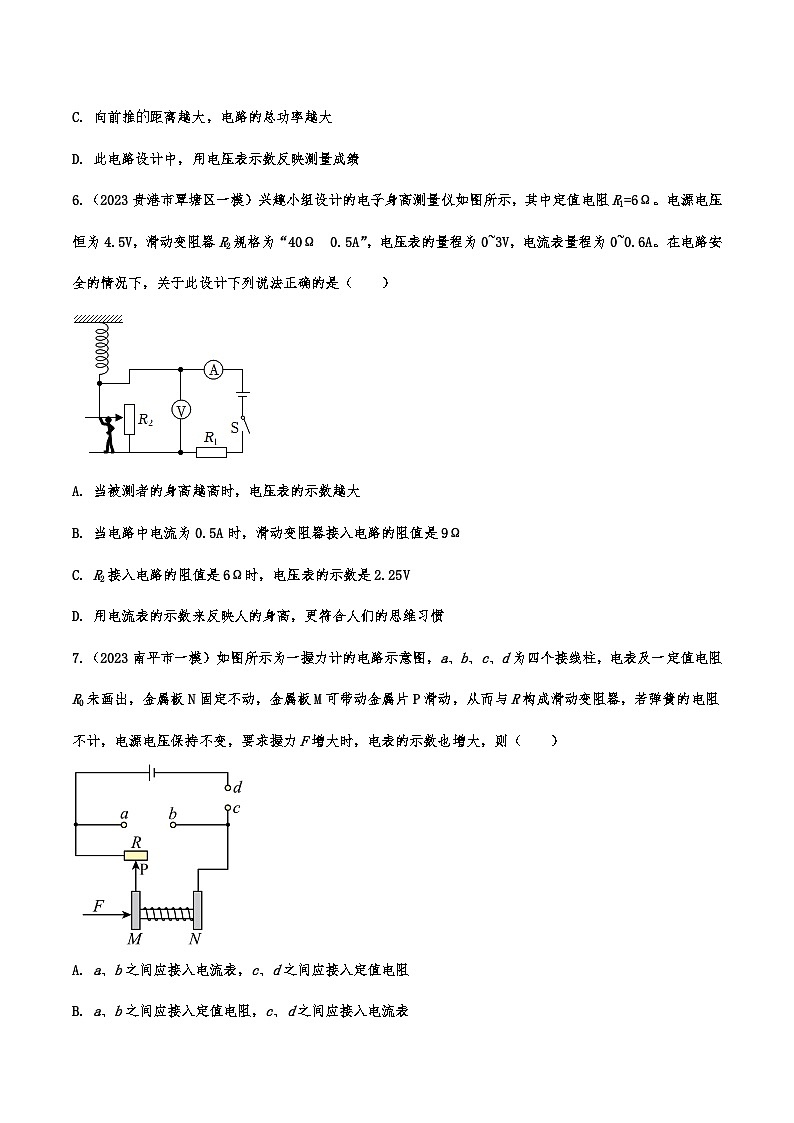

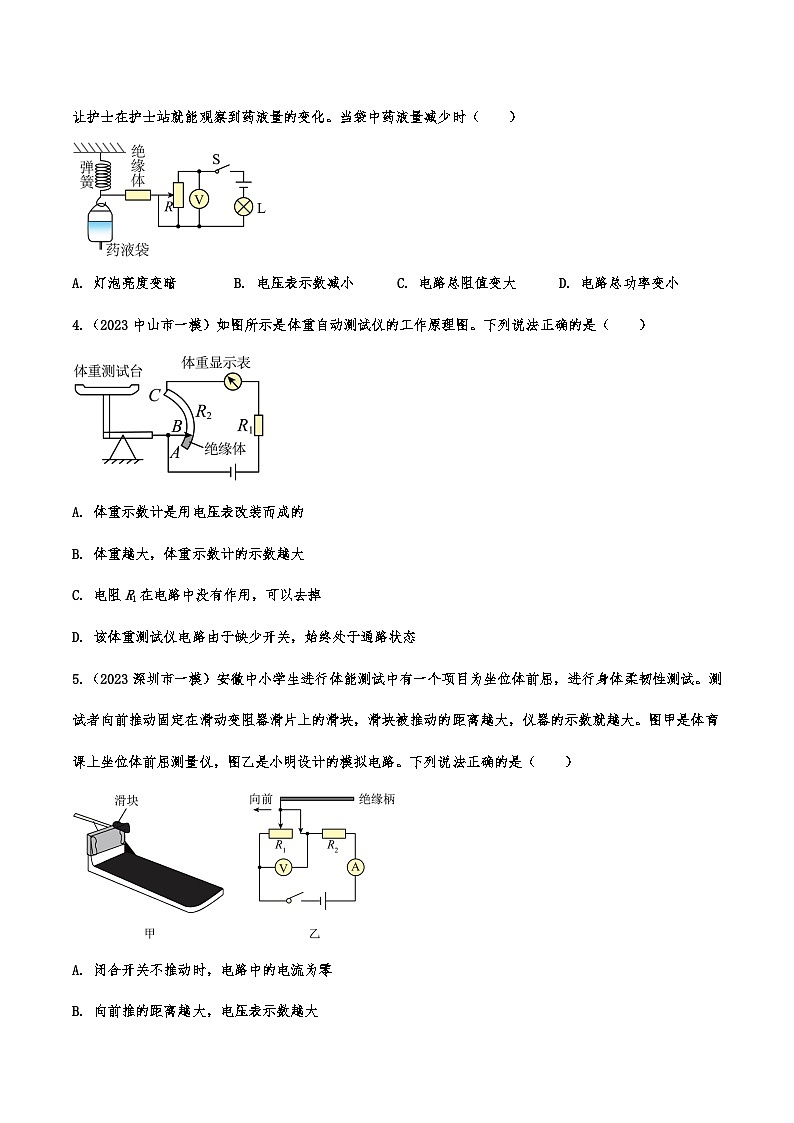

2023年中考物理一模试题分类训练：电路设计与工作原理图附答案1.（2023阜阳市太和县一模）如图所示，小嫒同学设计了一个简单的“调光电路”。电路连接好后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压表接在ab两点，发现无示数；接在ac两点，发现有示数。对故障分析，下列说法正确的是（　　）A. 滑动变阻器短路 B. 滑动变阻器断路C. 小灯泡短路 D. 小灯泡断路2.（2023揭阳市一模）新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲所示，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温。定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）A. 图乙中的显示仪是由电流表改装成的B. 热敏电阻R的阻值随着温度的升高而减小C. 被测温者体温越高，定值电阻R0两端的电压越大D. 将R0换成阻值更大的电阻，测相同温度时，显示仪的示数将变小3.（2023宿州市萧县一模）为了减少医护人员与新冠病人的接触，科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。当袋中药液量减少时（　　）A. 灯泡亮度变暗 B. 电压表示数减小 C. 电路总阻值变大 D. 电路总功率变小4.（2023中山市一模）如图所示是体重自动测试仪的工作原理图。下列说法正确的是（　　）A. 体重示数计是用电压表改装而成的B. 体重越大，体重示数计的示数越大C. 电阻R1在电路中没有作用，可以去掉D. 该体重测试仪电路由于缺少开关，始终处于通路状态5.（2023深圳市一模）安徽中小学生进行体能测试中有一个项目为坐位体前屈，进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。图甲是体育课上坐位体前屈测量仪，图乙是小明设计的模拟电路。下列说法正确的是（　　）A. 闭合开关不推动时，电路中的电流为零B. 向前推的距离越大，电压表示数越大C. 向前推距离越大，电路的总功率越大D. 此电路设计中，用电压表示数反映测量成绩6.（2023贵港市覃塘区一模）兴趣小组设计的电子身高测量仪如图所示，其中定值电阻R1=6Ω。电源电压恒为4.5V，滑动变阻器R2规格为“40Ω  0.5A”，电压表的量程为0~3V，电流表量程为0~0.6A。在电路安全的情况下，关于此设计下列说法正确的是（　　）A. 当被测者的身高越高时，电压表的示数越大B. 当电路中电流为0.5A时，滑动变阻器接入电路的阻值是9ΩC. R2接入电路的阻值是6Ω时，电压表的示数是2.25VD. 用电流表的示数来反映人的身高，更符合人们的思维习惯7.（2023南平市一模）如图所示为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力F增大时，电表的示数也增大，则（　　）A. a、b之间应接入电流表，c、d之间应接入定值电阻B. a、b之间应接入定值电阻，c、d之间应接入电流表C. a、b之间应接入电压表，c、d之间应接入定值电阻D. a、b之间应接入定值电阻，c、d之间应接入电压表8.（2023佛山市南海区一模）压力传感器的原理图如图所示，其中M、N 均为绝缘材料，MN 间有可收缩的导线，弹簧上端和滑动变阻器 R2的滑片 P 固定在一起，电源电压 U=6V，R1=8Ω，当 F 为 0 时，滑片 P 在变阻器的最上端。压力 F 的大小跟R2接入电路的阻值成正比。闭合开关 S，当F=10N 时，R2接入电路的阻值是2Ω，此时电流表示数是___________A，电压表示数是___________V；当电压表的示数为 3V 时，F=___________N。9.（2023深圳市坪山区一模）小明购买了某品牌电烤箱，有高、中、低三个挡位，如图是其内部的简化电路图，开关S1可分别与触点a、b接触，且R2=2R1。要想迅速加热食物，小明应该将开关S1置于触点______端（选填“a”或“b”），S2应______（选填“闭合”或“断开”）；电源电压保持不变时，该电烤箱的中挡与低挡的电功率之比是______。10.（2023三明市一模）兴趣小组同学自制小鸡孵化器，其工作原理简化电路如图，电源电压恒定，灯丝电阻不变。照明小灯泡上标有“6V 3W”字样，发热电阻R的阻值为2Ω。同时闭合开关S1、S2，小灯泡正常发光。求：（1）电源电压和灯丝电阻；（2）通过电阻R的电流；（3）电阻R在60s内消耗的电能。  11.（2023崇左市宁明县一模）如图所示是某同学设计的调光台灯电路图，电源电压为9V且保持不变，R0是定值电阻，灯泡L上标有“6V 9W”的字样。不考虑灯丝电阻受温度的影响，当S闭合，S1被拨至“1”位置时，L正常发光；当S闭合，S1被拨至“2”位置，调节滑片P使滑动变阻器接入电路的电阻为滑动变阻器总阻值的时，灯泡L的实际功率为3.24W。求：（1）小灯泡L正常发光时的电流；（2）滑动变阻器的最大阻值；（3）小灯泡L能调节到的最小电功率。  12.（2023佛山市顺德区、三水区一模）浴霸是一种常用的电器，它集取暖、照明于一体，某浴霸内部简化电路如图所示，其铭牌如表所示，两只取暖灯相同（设灯丝电阻保持不变）。求：功能取暖/照明额定电压220V额定功率照明灯：60W取暖灯：1100W（1）取暖灯额定电流；（2）每个取暖灯灯丝的电阻；（3）S1、S2闭合时，该浴霸工作1h消耗的电能。  13.（2023揭阳市一模）蒸汽电熨斗不会出现将衣物烧焦，它是在调温型电熨斗的基础上增加蒸汽发生装置和蒸汽控制器而成，如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱装水最多0.4kg加热功率有大小两个挡位，设计师最初设计的内部电路有如图，其中电热丝R1=56Ω，R2=44Ω。求：（1）该挂烫机最大电流为多少？（2）请分别计算这款挂烫机两个挡位的额定功率是多少？（3）在用电高峰期，小玲关闭家中其他用电器，只让挂烫机通电使其处于工作状态，1min能使转速为3000r/kW·h的电能表转盘转了51转，则挂烫机的实际电功率为多少？  14.（2023贵港市覃塘区一模）某新型电饭煲工作过程中先用高温加热煮沸，让大米吸热吸水后迅速膨胀，淀粉大量溶入米汤中，后将米汤分离，再用低温蒸煮，既能大大降低米饭中糖分，又环保节能。其内部结构电路如图甲所示，R1和R2均为定值加热电阻，S1和S2为温控开关（只能同时闭合或同时断开），达到预设温度后，温控开关自动断开，电饭煲开始低温蒸煮。图乙是电饭煲某次正常工作时完成一次煮饭所消耗的电能随时间的变化关系。求：（1）电饭煲正常工作时，高温功率是多少；（2）电阻R1的阻值是多少；（3）图乙电饭煲一次正常工作时前15分钟和后15分钟消耗电能之比。  15.（2023深圳市一模）2022年11月29日，神舟十五号载人飞船发射成功，与神十四乘组实现首次太空会师。小宇通过查阅资料了解到，飞船在发射前，科技人员要检验飞船舱体的气密性。他设计了如图甲所示的模拟检测电路，电源电压保持不变，R0为40Ω的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压为1.0×105Pa。求：（1）舱体不漏气时，通过R0的电流；（2）舱体不漏气时，工作10min，电路消耗的电能；（3）若电压表示数为100V，此时舱内的气压值。  16.（2023深圳市坪山区一模）图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，已知R1>R2，通过单独或同时闭合S1、S2实现低温、中温、高温三个挡位的切换，其铭牌如表所示，求： （1）低温挡加热时电流的大小；（2）电热丝R2阻值；（3）高温挡加热1h时消耗的电能。加热效率80%额定电压220V电功率低温挡440W中温挡880W高温挡   17.（2023深圳市坪山区一模）如图是一款电热饮水器原理示意图，它可设定不同的出水温度，R是加热电阻丝，其加热功率为2100W，Rt是热敏电阻，其阻值与温度的关系式为Rt=5+0.5t（式中Rt单位是Ω，t的单位是℃），R0是设定温度的变阻器。控制电路中，电源电压为3V。当电磁继电器线圈中的电流I0≤0.01A时，衔铁片会弹起，触点分离，热水器停止加热。[c水=4.2×103 J（/kg·℃）]。求：（1）如果将水只加热到80℃，Rt=_______Ω，闭合开关，则滑动变阻器的阻值R0要调到多大？（电磁铁线圈电阻忽略不计） ______（2）容器内装有0.8kg、初温为20℃的水，将其加热到70℃，用时100s，则该饮水器正常工作时加热效率是多少？______  18.（2023东莞市一模）小强妈妈买了一个新的电饭煲，小强从说明书中得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：额定电压220V额定蒸煮功率1210W额定保温功率88W频率50Hz容积5L(1)电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；(2)电阻R1的阻值；(3)某周末的晚饭时，小强想利用自家电能表（如图乙）测量电饭锅的实际功率。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转，求电饭锅的实际功率。  19.（2023中山市一模）小宇家有某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能，内部简化的电路如图乙所示，K为保护开关，R1、R2为加热电阻，S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通，某次电饭锅正常煮饭时电功率与时间的关系如图丙所示，求：（1）为了安全，该智能电饭锅的金属外壳要接________（选填“火”“零”或“地”）线；（2）由乙图可知，当S与c接通，电饭锅属于________挡（选填“加热”“保温”或“断电”）；（3）用电高峰期，实际电压为200V时，使用该电饭堡烧煮同样的饭时，从开始工作到开关S第一次与触点a、b断开需要的时间________（选填“变长”“变短”或“不变”）；（4）R1的阻值是________Ω；（5）智能型电饭锅本次煮饭，加热挡消耗的电能为________kW·h，全程所消耗的电能为________J。  20.（2023广西一模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U1恒定为12V，热敏电阻R1的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻R0，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：（1）发热电阻R的阻值；（2）电暖箱中的最高温度为48℃时，滑动变阻器R2两端电压；（3）调节滑动变阻器阻值为R2=10Ω时，电暖箱温度变化的范围。
2023年中考物理一模试题分类训练：电路设计与工作原理图参考答案1.（2023阜阳市太和县一模）如图所示，小嫒同学设计了一个简单的“调光电路”。电路连接好后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压表接在ab两点，发现无示数；接在ac两点，发现有示数。对故障分析，下列说法正确的是（　　）A. 滑动变阻器短路 B. 滑动变阻器断路C. 小灯泡短路 D. 小灯泡断路【答案】D2.（2023揭阳市一模）新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲所示，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温。定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）A. 图乙中的显示仪是由电流表改装成的B. 热敏电阻R的阻值随着温度的升高而减小C. 被测温者体温越高，定值电阻R0两端的电压越大D. 将R0换成阻值更大的电阻，测相同温度时，显示仪的示数将变小【答案】D3.（2023宿州市萧县一模）为了减少医护人员与新冠病人的接触，科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。当袋中药液量减少时（　　）A. 灯泡亮度变暗 B. 电压表示数减小 C. 电路总阻值变大 D. 电路总功率变小【答案】B4.（2023中山市一模）如图所示是体重自动测试仪的工作原理图。下列说法正确的是（　　）A. 体重示数计是用电压表改装而成的B. 体重越大，体重示数计的示数越大C. 电阻R1在电路中没有作用，可以去掉D. 该体重测试仪电路由于缺少开关，始终处于通路状态【答案】B5.（2023深圳市一模）安徽中小学生进行体能测试中有一个项目为坐位体前屈，进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。图甲是体育课上坐位体前屈测量仪，图乙是小明设计的模拟电路。下列说法正确的是（　　）A. 闭合开关不推动时，电路中的电流为零B. 向前推的距离越大，电压表示数越大C. 向前推距离越大，电路的总功率越大D. 此电路设计中，用电压表示数反映测量成绩【答案】C6.（2023贵港市覃塘区一模）兴趣小组设计的电子身高测量仪如图所示，其中定值电阻R1=6Ω。电源电压恒为4.5V，滑动变阻器R2规格为“40Ω  0.5A”，电压表的量程为0~3V，电流表量程为0~0.6A。在电路安全的情况下，关于此设计下列说法正确的是（　　）A. 当被测者的身高越高时，电压表的示数越大B. 当电路中电流为0.5A时，滑动变阻器接入电路的阻值是9ΩC. R2接入电路的阻值是6Ω时，电压表的示数是2.25VD. 用电流表的示数来反映人的身高，更符合人们的思维习惯【答案】AC7.（2023南平市一模）如图所示为一握力计的电路示意图，a、b、c、d为四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力F增大时，电表的示数也增大，则（　　）A. a、b之间应接入电流表，c、d之间应接入定值电阻B. a、b之间应接入定值电阻，c、d之间应接入电流表C. a、b之间应接入电压表，c、d之间应接入定值电阻D. a、b之间应接入定值电阻，c、d之间应接入电压表【答案】C8.（2023佛山市南海区一模）压力传感器的原理图如图所示，其中M、N 均为绝缘材料，MN 间有可收缩的导线，弹簧上端和滑动变阻器 R2的滑片 P 固定在一起，电源电压 U=6V，R1=8Ω，当 F 为 0 时，滑片 P 在变阻器的最上端。压力 F 的大小跟R2接入电路的阻值成正比。闭合开关 S，当F=10N 时，R2接入电路的阻值是2Ω，此时电流表示数是___________A，电压表示数是___________V；当电压表的示数为 3V 时，F=___________N。【答案】    ①. 0.6    ②. 1.2    ③. 409.（2023深圳市坪山区一模）小明购买了某品牌电烤箱，有高、中、低三个挡位，如图是其内部的简化电路图，开关S1可分别与触点a、b接触，且R2=2R1。要想迅速加热食物，小明应该将开关S1置于触点______端（选填“a”或“b”），S2应______（选填“闭合”或“断开”）；电源电压保持不变时，该电烤箱的中挡与低挡的电功率之比是______。【答案】    ①. a    ②. 闭合    ③. 3∶110.（2023三明市一模）兴趣小组同学自制小鸡孵化器，其工作原理简化电路如图，电源电压恒定，灯丝电阻不变。照明小灯泡上标有“6V 3W”字样，发热电阻R的阻值为2Ω。同时闭合开关S1、S2，小灯泡正常发光。求：（1）电源电压和灯丝电阻；（2）通过电阻R的电流；（3）电阻R在60s内消耗的电能。【答案】（1）6V、12Ω；（2）3A；（3）1080J11.（2023崇左市宁明县一模）如图所示是某同学设计的调光台灯电路图，电源电压为9V且保持不变，R0是定值电阻，灯泡L上标有“6V 9W”的字样。不考虑灯丝电阻受温度的影响，当S闭合，S1被拨至“1”位置时，L正常发光；当S闭合，S1被拨至“2”位置，调节滑片P使滑动变阻器接入电路的电阻为滑动变阻器总阻值的时，灯泡L的实际功率为3.24W。求：（1）小灯泡L正常发光时的电流；（2）滑动变阻器的最大阻值；（3）小灯泡L能调节到的最小电功率。【答案】（1）1.5A；（2）12Ω；（3）1W12.（2023佛山市顺德区、三水区一模）浴霸是一种常用的电器，它集取暖、照明于一体，某浴霸内部简化电路如图所示，其铭牌如表所示，两只取暖灯相同（设灯丝电阻保持不变）。求：功能取暖/照明额定电压220V额定功率照明灯：60W取暖灯：1100W（1）取暖灯额定电流；（2）每个取暖灯灯丝的电阻；（3）S1、S2闭合时，该浴霸工作1h消耗的电能。【答案】（1）2.5A；（2）88Ω；（3）1.16kW·h13.（2023揭阳市一模）蒸汽电熨斗不会出现将衣物烧焦，它是在调温型电熨斗的基础上增加蒸汽发生装置和蒸汽控制器而成，如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱装水最多0.4kg加热功率有大小两个挡位，设计师最初设计的内部电路有如图，其中电热丝R1=56Ω，R2=44Ω。求：（1）该挂烫机最大电流为多少？（2）请分别计算这款挂烫机两个挡位的额定功率是多少？（3）在用电高峰期，小玲关闭家中其他用电器，只让挂烫机通电使其处于工作状态，1min能使转速为3000r/kW·h的电能表转盘转了51转，则挂烫机的实际电功率为多少？【答案】（1）5A；（2）484W，1100W；（3）1020W14.（2023贵港市覃塘区一模）某新型电饭煲工作过程中先用高温加热煮沸，让大米吸热吸水后迅速膨胀，淀粉大量溶入米汤中，后将米汤分离，再用低温蒸煮，既能大大降低米饭中糖分，又环保节能。其内部结构电路如图甲所示，R1和R2均为定值加热电阻，S1和S2为温控开关（只能同时闭合或同时断开），达到预设温度后，温控开关自动断开，电饭煲开始低温蒸煮。图乙是电饭煲某次正常工作时完成一次煮饭所消耗的电能随时间的变化关系。求：（1）电饭煲正常工作时，高温功率是多少；（2）电阻R1的阻值是多少；（3）图乙电饭煲一次正常工作时前15分钟和后15分钟消耗电能之比。【答案】（1）880W；（2）110Ω；（3）15.（2023深圳市一模）2022年11月29日，神舟十五号载人飞船发射成功，与神十四乘组实现首次太空会师。小宇通过查阅资料了解到，飞船在发射前，科技人员要检验飞船舱体的气密性。他设计了如图甲所示的模拟检测电路，电源电压保持不变，R0为40Ω的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压为1.0×105Pa。求：（1）舱体不漏气时，通过R0的电流；（2）舱体不漏气时，工作10min，电路消耗的电能；（3）若电压表示数为100V，此时舱内的气压值。【答案】（1）5A；（2）7.5×105J；（3）3×104Pa16.（2023深圳市坪山区一模）图甲是一款紫砂电饭锅，其简化电路如图乙所示，R1、R2是电热丝，已知R1>R2，通过单独或同时闭合S1、S2实现低温、中温、高温三个挡位的切换，其铭牌如表所示，求： （1）低温挡加热时电流的大小；（2）电热丝R2阻值；（3）高温挡加热1h时消耗的电能。加热效率80%额定电压220V电功率低温挡440W中温挡880W高温挡 【答案】（1）2A；（2）55Ω；（3）4.752×106 J17.（2023深圳市坪山区一模）如图是一款电热饮水器原理示意图，它可设定不同的出水温度，R是加热电阻丝，其加热功率为2100W，Rt是热敏电阻，其阻值与温度的关系式为Rt=5+0.5t（式中Rt单位是Ω，t的单位是℃），R0是设定温度的变阻器。控制电路中，电源电压为3V。当电磁继电器线圈中的电流I0≤0.01A时，衔铁片会弹起，触点分离，热水器停止加热。[c水=4.2×103 J（/kg·℃）]。求：（1）如果将水只加热到80℃，Rt=_______Ω，闭合开关，则滑动变阻器的阻值R0要调到多大？（电磁铁线圈电阻忽略不计） ______（2）容器内装有0.8kg、初温为20℃的水，将其加热到70℃，用时100s，则该饮水器正常工作时加热效率是多少？______【答案】    ①. 255    ②. 255Ω    ③. 80%18.（2023东莞市一模）小强妈妈买了一个新的电饭煲，小强从说明书中得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：额定电压220V额定蒸煮功率1210W额定保温功率88W频率50Hz容积5L(1)电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；(2)电阻R1的阻值；(3)某周末的晚饭时，小强想利用自家电能表（如图乙）测量电饭锅的实际功率。于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转，求电饭锅的实际功率。【答案】(1)0.4A；(2)40Ω；(3)1000W19.（2023中山市一模）小宇家有某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能，内部简化的电路如图乙所示，K为保护开关，R1、R2为加热电阻，S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通，某次电饭锅正常煮饭时电功率与时间的关系如图丙所示，求：（1）为了安全，该智能电饭锅的金属外壳要接________（选填“火”“零”或“地”）线；（2）由乙图可知，当S与c接通，电饭锅属于________挡（选填“加热”“保温”或“断电”）；（3）用电高峰期，实际电压为200V时，使用该电饭堡烧煮同样的饭时，从开始工作到开关S第一次与触点a、b断开需要的时间________（选填“变长”“变短”或“不变”）；（4）R1的阻值是________Ω；（5）智能型电饭锅本次煮饭，加热挡消耗的电能为________kW·h，全程所消耗的电能为________J。【答案】    ①. 地    ②. 保温    ③. 变长    ④. 60.5    ⑤. 0.15    ⑥. 6.6×10520.（2023广西一模）某科技小组利用热敏电阻为电暖箱设计了一个温度可自动控制的装置，如图甲所示，控制电路中电源电压U1恒定为12V，热敏电阻R1的阻值随温度变化的曲线如图乙所示，电磁铁线圈可看成阻值为30Ω的纯电阻R0，“电暖箱”共安装有2个标有“220V，440W”的发热电阻R，当电磁铁线圈中电流大于或等于60mA时，继电器的衔铁被吸下，使“电暖箱”工作电路断开；当线圈中的电流小于或等于50mA时，继电器的衔铁被释放，使“电暖箱”工作电路闭合。求：（1）发热电阻R的阻值；（2）电暖箱中的最高温度为48℃时，滑动变阻器R2两端电压；（3）调节滑动变阻器阻值为R2=10Ω时，电暖箱温度变化的范围。【答案】（1）110Ω；（2）1.8V；（3）30~40℃
