2023年中考化学冲刺复习坐标图像专题-04金属及酸、碱、盐反应的图像④

一、单选题

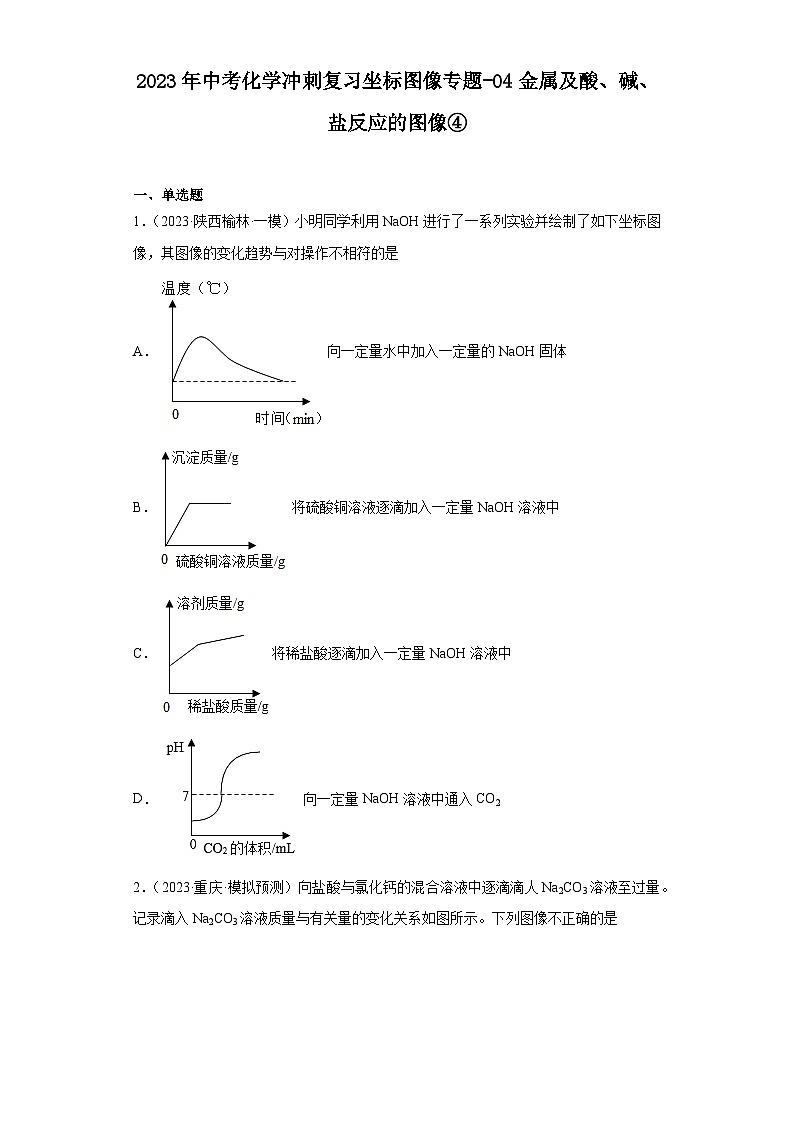

1．（2023·陕西榆林·一模）小明同学利用NaOH进行了一系列实验并绘制了如下坐标图像，其图像的变化趋势与对操作不相符的是
A．向一定量水中加入一定量的NaOH固体
B．将硫酸铜溶液逐滴加入一定量NaOH溶液中
C．将稀盐酸逐滴加入一定量NaOH溶液中
D．向一定量NaOH溶液中通入CO2

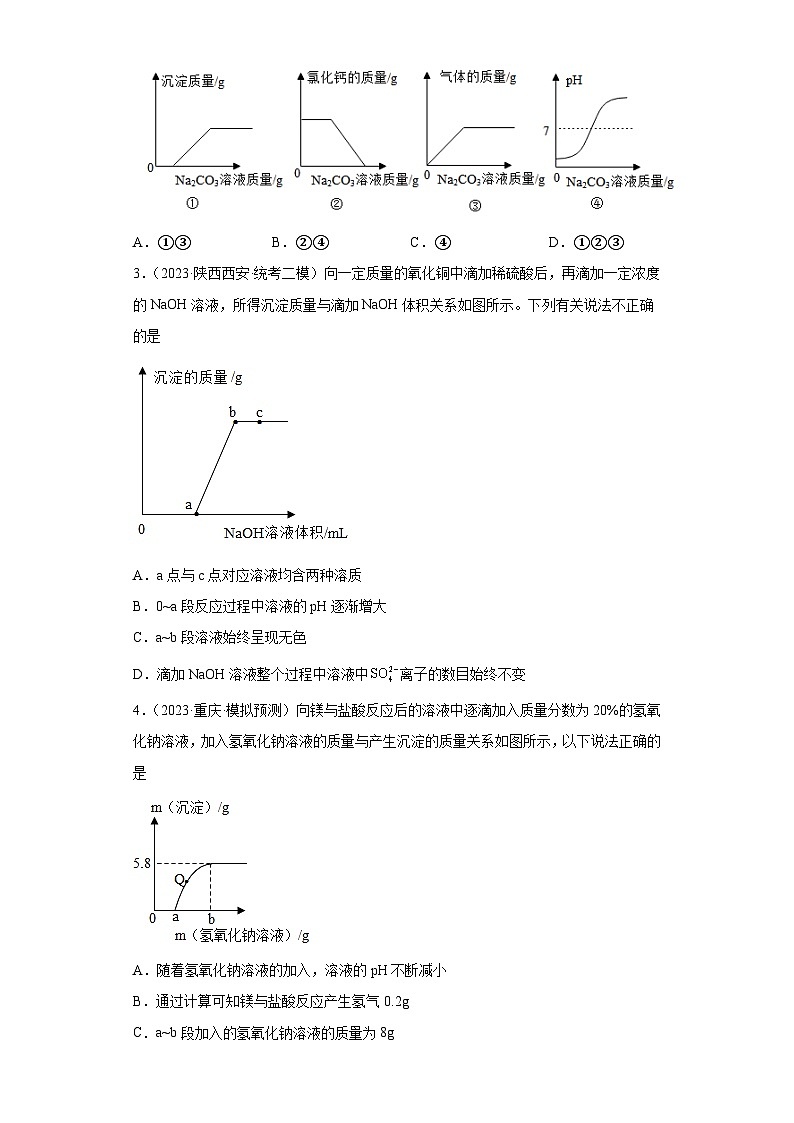

2．（2023·重庆·模拟预测）向盐酸与氯化钙的混合溶液中逐滴滴人Na2CO3溶液至过量。记录滴入Na2CO3溶液质量与有关量的变化关系如图所示。下列图像不正确的是

A．①③ B．②④ C．④ D．①②③
3．（2023·陕西西安·统考二模）向一定质量的氧化铜中滴加稀硫酸后，再滴加一定浓度的NaOH溶液，所得沉淀质量与滴加NaOH体积关系如图所示。下列有关说法不正确的是

A．a点与c点对应溶液均含两种溶质
B．0~a段反应过程中溶液的pH逐渐增大
C．a~b段溶液始终呈现无色
D．滴加NaOH溶液整个过程中溶液中离子的数目始终不变
4．（2023·重庆·模拟预测）向镁与盐酸反应后的溶液中逐滴加入质量分数为20%的氢氧化钠溶液，加入氢氧化钠溶液的质量与产生沉淀的质量关系如图所示，以下说法正确的是

A．随着氢氧化钠溶液的加入，溶液的pH不断减小
B．通过计算可知镁与盐酸反应产生氢气0.2g
C．a~b段加入的氢氧化钠溶液的质量为8g
D．Q点溶液中的溶质为NaCl和HCl

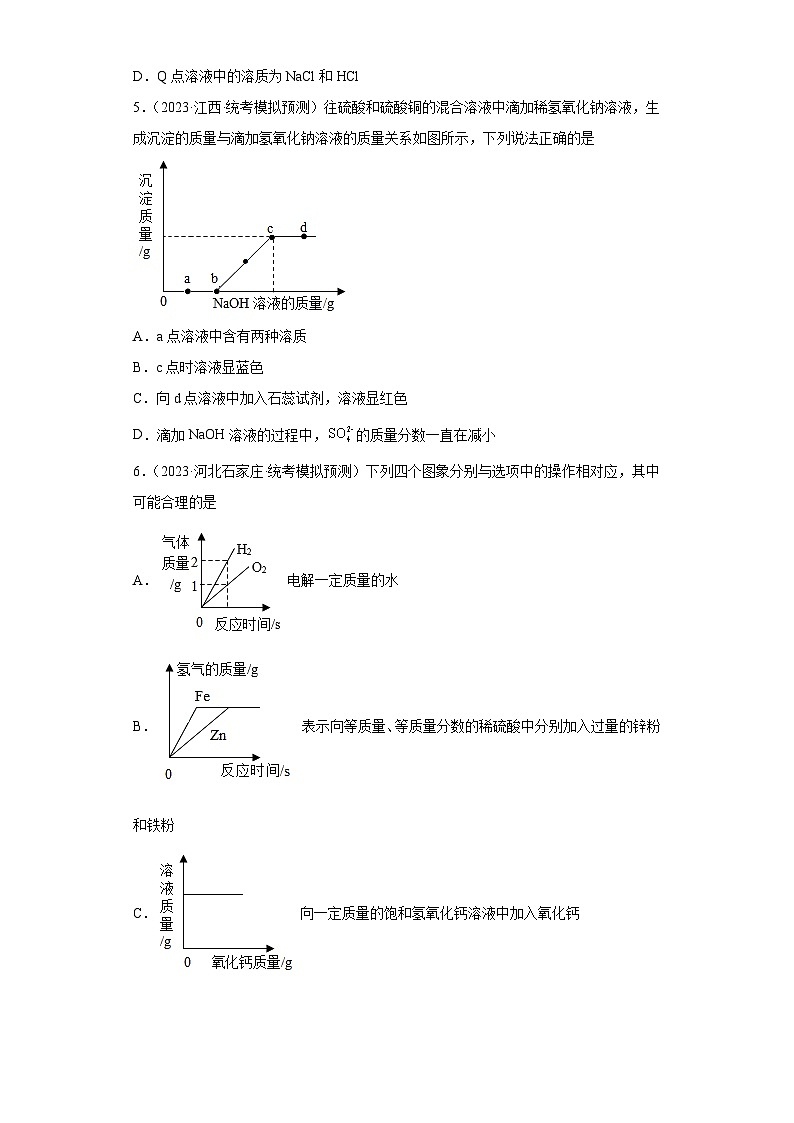

5．（2023·江西·统考模拟预测）往硫酸和硫酸铜的混合溶液中滴加稀氢氧化钠溶液，生成沉淀的质量与滴加氢氧化钠溶液的质量关系如图所示，下列说法正确的是

A．a点溶液中含有两种溶质
B．c点时溶液显蓝色
C．向d点溶液中加入石蕊试剂，溶液显红色
D．滴加NaOH溶液的过程中，的质量分数一直在减小
6．（2023·河北石家庄·统考模拟预测）下列四个图象分别与选项中的操作相对应，其中可能合理的是
A．电解一定质量的水
B．表示向等质量、等质量分数的稀硫酸中分别加入过量的锌粉和铁粉
C．向一定质量的饱和氢氧化钙溶液中加入氧化钙
D．向一定质量的盐酸和氯化钙混合溶液中滴加碳酸钠溶液
7．（2023·河南周口·一模）下列四个图像分别与选项中的操作相对应，其中不合理的是
A．电解水一段时间
B．向一定量的稀硫酸中不断加水
C．碳酸钙在高温条件下分解
D．向一定量稀盐酸和氯化钙的混合溶液中滴加碳酸钠溶液
8．（2023·河南南阳·一模）下列图像能正确反映其对应的实验操作的是
A． 用相等质量的氯酸钾制取氧气
B． 向等质量的镁、铝中分别加入等质量分数的稀硫酸至过量
C． 温度不变，向一定质量饱和氢氧化钙溶液中加入氧化钙
D． 向稀盐酸与MgCl2的混合溶液中滴加NaOH溶液至过量
9．（2023·上海嘉定·统考一模）将CO2通入一定量的澄清石灰水中，反应中物质的变化如图所示。下列说法错误的是

【注：CaCO3+CO2+H2O=Ca（HCO3）2：Ca（HCO3）2易溶于水】
A．A点前发生反应的化学方程式是CO2+Ca（OH）2=CaCO3↓+H2O
B．A点时产生沉淀最多
C．M点时溶液中的溶质为碳酸钙和碳酸氢钙
D．该过程的实验现象为澄清石灰水先变浑浊后又逐渐澄清
10．（2023·北京·模拟预测）向400.0gCuSO4的溶液中先逐渐加入一定量的锌粉，再逐渐加入铁粉，测得剩余固体质量与加入金属的质量关系如图所示。下列说法正确的是

A．a点对应的溶液为无色
B．n=13，m=19.2
C．c点对应的固体中加稀盐酸，有气泡产生
D．原溶液中CuSO4的溶质质量分数为16.0％
11．（2023·北京·模拟预测）已知：金属与O2反应生成氧化物。向一定量铜镁混合粉末中，加入足量的稀硫酸，充分反应后过滤，将洗净的滤渣在O2中充分灼烧。实验中固体质量的变化如图所示。

下列说法正确的是
A．a～b段反应得蓝色溶液 B．混合物中铜、镁质量比为4：1
C．m=4.0，酸溶放出气体0.025g D．c～d段上每个点的组成均为Cu和CuO
12．（2023·贵州安顺·模拟预测）室温下，向盛有硫酸和硫酸铜混合溶液的烧杯中滴入Ba（OH）2溶液，生成沉淀的质量与加入的Ba（OH）2溶液中溶质质量的关系如图所示。下列有关说法不正确的是

A．a→b段溶液的质量在不断减小
B．n点溶液中的溶质为硫酸铜
C．b点溶液的pH小于d点
D．c点对应纵坐标的数值为5.64
13．（2023·北京·模拟预测）某同学在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，充分反应后，他对反应过程进行了分析，得到以下几个图像（横坐标表示加入锌的质量），其中正确的是
A． B．
C． D．
14．（2023·山东青岛·模拟预测）下列图像能正确反映对应变化关系的是

A．通电分解水
B．向一定质量的锌粒中逐滴加入FeCl2溶液
C．一定时间时向一定量饱和石灰水中加入氧化钙
D．向一定量二氧化锰固体中加入过氧化氢溶液
15．（2023·山东青岛·模拟预测）下列所示的四个图像，不能正确反映对应变化关系的是
①向一定量硝酸铜和硝酸镁的混合溶液中加入铁粉
②等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应
③向一定量稀盐酸中加入镁条
④向一定量的氯化铜溶液中加入镁条
A．①② B．②③ C．①③ D．②④
16．（2023·陕西西安·三模）向一定量的久置的氢氧化钠溶液中，滴加过量稀盐酸，溶液质量随盐酸量的变化曲线如图所示，下列有关说法不正确的是

A．由图像可知，该氢氧化钠溶液部分变质
B．c点只含有一种溶质
C．ab段，bc段发生的化学反应不全是复分解反应
D．整个实验过程中，溶剂质量一直在增大
17．（2023·重庆彭水·统考一模）向盐酸和氯化铜混合溶液中加入一定质量分数的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示，下列说法不正确的是

A．a点溶液中的pH<7
B．bc段（不含b、c点）反应的化学方程式为2NaOH+CuCl2=2NaCl+Cu（OH）2↓
C．c点溶液中含有两种溶质
D．整个变化过程中氯离子的数目没有改变
18．（2023·广西·模拟预测）某固体粉末由CuSO4、CaCO3、BaCl2、NaOH中的两种物质混合而成，为探究其组成，取适量样品于烧杯中，加入足量水充分溶解，溶液呈蓝色，烧杯底部有固体，再向烧杯中加入稀盐酸，烧杯中固体质量与加入稀盐酸体积的变化趋势如图所示。下列有关说法不正确的是

A．原固体中可能没有NaOH B．b点时烧杯中溶液的溶质可能有两种
C．加入稀盐酸后一定有气泡产生 D．c点对应溶液的pH一定小于7
19．（2023·北京·模拟预测）某无色溶液中可能含有NaOH、Na2CO3、NaHCO3三种溶质中的一种或两种，向溶液中滴加稀盐酸并测定生成气体的体积，生成气体的体积与加入盐酸体积的关系如图所示。下列说法正确的是

A．无色溶液中可能含有NaHCO3
B．无色溶液中只含有Na2CO3
C．a→b段发生反应的离子方程式为+H+＝CO2↑+H2O
D．无色溶液中NaOH与Na2CO3的质量之比为1：1
20．（2023·浙江衢州·模拟预测）下列反应中，产生气体或沉淀质量与加入物质质量的关系一定与图像不相符的是

A．向含有H2SO4和CuSO4的溶液中，加入过量NaOH溶液
B．向含有FeCl3和CuSO4的溶液中，加入过量NaOH溶液
C．向含有NaOH和Na2CO3的溶液中，加入过量稀盐酸
D．向烧杯中表面已完全生锈的铁钉，加入过量的稀盐酸中

参考答案：
1．D
【详解】A、NaOH固体溶于水放热，溶液温度升高，一段时间后热量散失，逐渐恢复至室温，图像的变化趋势与操作相符，故不符合题意；
B、将硫酸铜溶液逐滴加入一定量NaOH溶液中，生成氢氧化铜沉淀和硫酸钠，氢氧化钠完全反应完后，沉淀质量不再增加，图像的变化趋势与操作相符，故不符合题意；
C、NaOH溶液中含有一定量的溶剂水，将稀盐酸逐滴加入一定量NaOH溶液中，反应后生成氯化钠和水，溶剂的量在增加，当反应结束后，由于加入的稀盐酸中含有溶剂水，所以溶剂的量还会增加，图像的变化趋势与操作相符，故不符合题意；
D、没通入CO2之前，溶液是NaOH溶液显碱性，pH＞7；向一定量NaOH溶液中通入CO2反应，生成碳酸钠和水，碱性减弱，当NaOH溶液恰好完全反应，溶液变为碳酸钠溶液，成弱碱性；继续通入CO2，二氧化碳与碳酸钠溶液反应，生成碳酸氢钠，溶液的碱性继续减弱，即pH继续变小，但不会小于或等于7，图像的变化趋势与操作不相符，故符合题意。
故选D。
2．C
【分析】根据碳酸钠与稀盐酸和氯化钙的混合溶液的反应原理，向混合溶液中逐滴滴入Na2CO3溶液至过量，碳酸钠先与盐酸反应再与氯化钙反应，溶液中应先冒气泡，后产生沉淀。
【详解】①由分析可知，当盐酸完全反应后才会有沉淀产生，正确；
②当盐酸完全反应后，碳酸钠再与氯化钙反应，故氯化钙先不变，后减少，正确；
③碳酸钠先与盐酸反应产生二氧化碳，再与氯化钙反应产生沉淀，故气体质量先增多后不变，正确；
④碳酸钠先与盐酸反应，pH增大，再与氯化钙反应，此时pH不变，待氯化钙反应完后，再继续加碳酸钠溶液，pH变大，错误；
故①②③正确，④不正确，故选C。
3．C
【分析】向一定质量的氧化铜中滴加稀硫酸后，氧化铜和硫酸反应生成硫酸铜和水，再滴加一定浓度的NaOH溶液，由图像可知，一开始没有沉淀生成，则说明稀硫酸过量，氢氧化钠先和硫酸反应生成硫酸钠和水，再和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，其中a点表示氢氧化钠和稀硫酸恰好完全反应，b点表示氢氧化钠和硫酸铜恰好完全反应。
【详解】A、由分析可知，a点表示氢氧化钠和稀硫酸恰好完全反应，此时溶质为硫酸钠和硫酸铜两种；c点反应已经停止且NaOH过量，此时溶质为硫酸钠和氢氧化钠两种，故A选项说法正确，不符合题意；
B、0~a段溶液中的硫酸和氢氧化钠反应生成硫酸钠和水，溶液的pH逐渐增大，故B选项说法正确，不符合题意；
C、由分析可知a~b段为氢氧化钠和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，b点表示氢氧化钠和硫酸铜恰好完全反应，因此a~b段溶液为蓝色，b点时溶液为无色，故C选项说法不正确，符合题意；
D、溶液中的H2SO4最终转化为Na2SO4，因此滴加NaOH溶液整个过程中溶液中离子的数目始终不变，故D选项说法正确，不符合题意。
故选C。
【点睛】碱与酸的反应优先于该碱与盐的反应。氢氧化钠溶液逐滴加入稀硫酸和硫酸铜的混合溶液中，氢氧化钠先与硫酸反应，无明显现象，稀硫酸完全反应之后氢氧化钠才与硫酸铜反应，产生蓝色沉淀。
4．B
【分析】由图可知，开始不产生沉淀，说明溶液中含有过量的盐酸，镁与盐酸反应生成氯化镁和氢气，反应后的溶液中含有过量的盐酸和生成的氯化镁，氢氧化钠首先与盐酸反应生成氯化钠和水，然后氢氧化钠与氯化镁反应生成氢氧化镁沉淀和氯化钠。
【详解】A、由图可知，开始不产生沉淀，说明溶液中含有过量的盐酸，首先是盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液酸性减弱，pH不断升高，故A说法不正确；
B、镁与盐酸反应生成氯化镁和氢气，反应后的溶液中含有过量的盐酸和生成的氯化镁，氢氧化钠首先与盐酸反应生成氯化钠和水，然后氢氧化钠与氯化镁反应生成氢氧化镁沉淀和氯化钠，由图可知，生成氢氧化镁沉淀的质量为5.8g，设氯化镁质量为x，反应的氢氧化钠质量为y，




设生成氢气的质量为z，



即镁与盐酸反应产生氢气的质量为0.2g，故B说法正确；
C、由B分析计算可知，a~b段加入氢氧化钠的质量为8.0g，则加入氢氧化钠溶液的质量为，故C说法错误；
D、由图可知，a点时过量的盐酸已经反应完全，Q点氯化镁还没有反应完全，所以溶液中的溶质含有过量的氯化镁、反应生成的NaCl，故D说法错误；
故选B。
5．D
【分析】往H2SO4和CuSO4的混合溶液中滴加NaOH溶液，NaOH先与H2SO4反应生成Na2SO4和H2O，对应0b段；H2SO4反应完全后，NaOH再与CuSO4反应生成Cu(OH)2沉淀和Na2SO4，沉淀质量开始增加，对应bc段。
【详解】A、a点时，H2SO4还没有反应完全，此时溶液中的溶质有H2SO4、CuSO4和反应生成的Na2SO4，共三种，故A说法错误；
B、NaOH与CuSO4反应生成氢氧化铜蓝色沉淀和硫酸钠，c点时硫酸铜与氢氧化钠恰好完全反应，此时溶液中不含Cu2+，溶液为无色，故B说法错误；
C、d点时NaOH溶液过量，溶液显碱性，石蕊试剂遇碱性溶液变蓝色，故向d点溶液中加入石蕊试剂，溶液显蓝色，故C说法错误；
D、滴加NaOH溶液的过程中，硫酸根离子不参与反应，其质量不变，溶液的质量不断增大，则硫酸根离子的质量分数一直在减小，故D说法正确；
故选D。
6．D
【详解】A. 电解水生成氢气、氧气的体积比为2:1，此选项错误；
B. 锌的金属活动性比铁强，相等时间内锌与稀硫酸反应生成的氢气多，此选项错误；
C. 向一定质量的饱和氢氧化钙溶液中加入氧化钙，氧化钙与溶液中的水反应生成氢氧化钙，溶剂逐渐减少直至为0，所以溶液质量逐渐减少直至为0，此选项错误；
D. 向一定质量的盐酸和氯化钙混合溶液中滴加碳酸钠溶液，首先碳酸钠溶液与盐酸反应，当盐酸完全反应后，再滴入碳酸钠溶液，碳酸钠溶液与氯化钙溶液反应生成碳酸钙沉淀，所以反应开始无沉淀生成，当氯化钙完全反应后沉淀质量不增加，此选项正确。
故选D。
7．B
【详解】A、电解水一段时间，生成氢气和氧气的体积比=2:1，图像与操作合理；
B、向一定量的稀硫酸中不断滴加水酸性减弱，pH升高，但不会等于或大于7，图像与操作不合理；
C、碳酸钙在高温条件下分解生成氧化钙和二氧化碳，固体质量减少，反应结束后固体质量保持不变，图像与操作合理；
D、向一定量稀盐酸和氯化钙的混合溶液中滴加碳酸钠溶液，盐酸优先和碳酸钠溶液反应生成氯化钠、水和二氧化碳，盐酸反应完全，碳酸钠与氯化钙溶液反应生成碳酸钙沉淀和氯化钠，氯化钙反应结束，继续滴加碳酸钠溶液，沉淀质量不变，图像与操作合理；
答案：B。
8．B
【详解】A．用相等质量的氯酸钾制取氧气，加二氧化锰的比不加二氧化锰反应速度快，但最终生成的氧气一样多，错误；
B．等质量的镁、铝与稀硫酸反应，可设镁、铝都设为1(g)，生成的氢气分别是x1、x2，消耗的稀硫酸分别为y1、y2。


最终铝生成的氢气多，开始反应时，硫酸过量，产生氢气质量相等，两条线重合，最终消耗的稀硫酸也多，正确；
C．温度不变，向一定质量饱和氢氧化钙溶液中加入氧化钙，氧化钙和水反应生成氢氧化钙，水减少导致部分氢氧化钙析出，溶液质量减小，错误；
D．稀盐酸与MgCl2的混合溶液中滴加NaOH，NaOH先和稀盐酸反应，稀盐酸反应完才与MgCl2反应，所以溶液中的氯化镁的质量开始不变，错误。
故选B。
9．C
【详解】A、A点前氢氧化钙物质质量减少，碳酸钙质量增加，说明二氧化碳与氢氧化钙溶液反应生成碳酸钙沉淀和水，A点前发生反应的化学方程式是CO2+Ca(OH）2=CaCO3↓+H2O，说法正确；
B、A点碳酸钙质量减少，反应开始有碳酸氢钙生成，CaCO3+CO2+H2O=Ca(HCO3)2，碳酸钙该质量开始减少，A点时产生沉淀最多，说法正确；
C、M点烧杯内有碳酸钙、碳酸氢钙，碳酸钙难溶于水，碳酸氢该易溶于水，M点时溶液中的溶质为碳酸氢钙，说法错误；
D、二氧化碳与氢氧化钙溶液反应生成碳酸钙沉淀和水，碳酸钙与水、二氧化碳反应生成可溶于水的碳酸氢钙，该过程的实验现象为澄清石灰水先变浑浊后又逐渐澄清，说法正确；
答案：C。
10．C
【详解】A、向硫酸铜中加一定量的锌粉，锌和硫酸铜反应生成硫酸锌和铜，再加入铁粉，铁和硫酸锌不反应，铁和硫酸铜反应生成硫酸亚铁和铜，图中出现3个转折点，0a段表示锌和硫酸铜反应，a点表示锌刚好消耗，ab表示铁和硫酸铜反应，b点表示硫酸铜刚好消耗，故a点含有硫酸铜，对应的溶液为蓝色，错误；
B、a点时，剩余固体为反应生成的铜，此时铜的质量为12.8g，锌和硫酸铜反应生成硫酸锌和铜，设锌的质量为x，


x=13g
ab表示铁和硫酸铜反应，b点表示硫酸铜刚好消耗，设铁和硫酸铜反应生成的铜的质量为y，


y=19.2g
m=12.8+19.2=32，错误；
C、c点对应的固体中有铁和铜，加稀盐酸，铁和盐酸反应生成氯化亚铁和氢气，有气泡产生，正确；
D、生成的铜的质量为32g，铜元素来自硫酸铜，故硫酸铜的质量为，故原溶液中CuSO4的溶质质量分数为 ，错误。
故选C。
11．B
【详解】A、铜活动性比氢弱，镁活动性比氢强，开始加入稀硫酸只有镁和硫酸反应生成硫酸镁和氢气。因加入足量的硫酸，所以过滤后的固体只有铜。a～b段发生的事镁和硫酸的反应，生成硫酸镁，铜不反应，所以溶液为无色。错误；
B、铜加热与氧气反应生成氧化铜。反应前后固体的质量相同，所以氧化铜中氧元素的质量与混合物中镁的质量相等。所以混合物中铜、镁的质量比为64:16=4:1，正确；
C、如m=4.0，设生成氢气的质量为x
，错误。
D、c点还未与氧气反应，则固体只有铜。d之后固体质量不变，则d点铜完全反应，只有氧化铜，错误；
故选B。
12．A
【分析】向盛有硫酸和硫酸铜混合溶液的烧杯中滴入Ba（OH）2溶液，硫酸先与氢氧化钡反应生成硫酸钡沉淀和水，硫酸铜再与氢氧化钡反应生成硫酸铜沉淀和氢氧化铜沉淀。加入相同质量的氢氧化钡产生的沉淀质量不同。b点前后加入相同质量的氢氧化钡产生沉淀的质量不同，所以b点硫酸完全反应。
【详解】A、硫酸先与氢氧化钡反应生成硫酸钡沉淀和水，硫酸钡沉淀析出，若加入氢氧化钡溶质质量分数较小，含有水的质量较多，溶液质量不一定减小，故A错误；
B、硫酸先与氢氧化钡反应生成硫酸钡沉淀和水，n点之后沉淀继续增加，说明n点溶质含有硫酸铜，硫酸已经反应完，氢氧化钡再与硫酸钡反应生成硫酸钡沉淀和氢氧化铜沉淀，因此n点溶质只有硫酸铜，故B正确；
C、b点硫酸与氢氧化钡恰好完全反应，溶质是硫酸铜，溶液显酸性，d点溶质为氢氧化钡，溶液显碱性，所以b点溶液的pH小于d点，故C正确；
D、氢氧化钡先与硫酸生成硫酸钡沉淀，然后氢氧化钡再与硫酸铜反应生成硫酸钡沉淀和氢氧化铜沉淀，设与硫酸反应生成硫酸钡沉淀的质量为m，


m=2.33g，
设与硫酸铜反应生成硫酸钡沉淀的质量为n，氢氧化铜沉淀的质量为x，

n=2.33g，
x=0.98g，
所以生成沉淀质量=2.33g+2.33g+0.98g=5.64g，故D正确。
故选A。
13．B
【分析】根据金顺活动性顺序，锌＞铁＞氢＞银，在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，锌先与硝酸银反应生成硝酸锌和银，该反应方程式为待硝酸银反应完全，锌与硝酸亚铁反应生成硝酸锌和铁，该反应方程式为。
【详解】A、根据金顺活动性顺序，锌＞铁＞氢＞银，在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，锌先与硝酸银反应生成硝酸锌和银，待硝酸银反应完全，锌与硝酸亚铁反应生成硝酸锌和铁，所以铁的质量横坐标不是从0开始，故A错误；
B、根据金顺活动性顺序，锌＞铁＞氢＞银，在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，锌先与硝酸银反应生成硝酸锌和银，每65份质量的锌能置换出216份质量的银，溶液质量减小，硝酸亚铁质量，不变，硝酸亚铁质量分数增大，待硝酸银反应完全，锌与硝酸亚铁反应生成硝酸锌和铁，每65份质量的锌置换出56份质量的铁，反应后溶液质量增大，硝酸亚铁的质量减小，硝酸亚铁质量分数减小直至反应完全，减少为0，故B正确；
C、根据金顺活动性顺序，锌＞铁＞氢＞银，在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，锌先与硝酸银反应生成硝酸锌和银，每65份质量的锌能置换出216份质量的银，溶液质量减小，待硝酸银反应完全，锌与硝酸亚铁反应生成硝酸锌和铁，每65份质量的锌置换出56份质量的铁，反应后溶液质量增大，当反应完全时，继续加入锌，溶液质量不变，故C错误；
D、根据金顺活动性顺序，锌＞铁＞氢＞银，在一定质量的AgNO3和Fe（NO3）2的混合溶液中加入锌粉，加入锌前，溶质为硝酸银和硝酸亚铁两种，加入锌后，0—m1锌先与硝酸银反应生成硝酸锌和银，溶液中的溶质为硝酸亚铁、硝酸锌和硝酸银三种，m1—m2硝酸银反应完全，锌与硝酸亚铁反应生成硝酸锌和铁，溶液中含有硝酸锌、硝酸亚铁两种，待硝酸亚铁反应完全，溶液中的溶质为硝酸锌一种，故D错误；
故选B。
14．B
【详解】A、电解水实验中“正氧负氢，氢二氧一”，产生氢气和氧气的体积比为2:1，氢气和氧气的质量比为1:8，故选项图像不正确；
B、由反应的化学方程式Zn+ FeCl2=Fe+ ZnCl2可知，每65份质量的锌完全反应生成56份质量的铁，随着反应的进行，固体的质量逐渐减少，完全反应后固体的质量保持不变，故选项图像正确；
C、由于氧化钙能与水发生反应生成氢氧化钙，氧化钙反应消耗了饱和溶液中的水，而使饱和溶液因减小了溶剂而析出固体，饱和溶液的溶质、溶剂质量同时减少，所以溶液的质量减少，故选项图像不正确；
D、过氧化氢在二氧化锰的催化作用下生成水和氧气，二氧化锰作催化剂，反应前后质量不变，故选项图像不正确。
故选B。
15．D
【详解】①铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，该反应方程式为，即每56份质量的铁能置换出64份质量的铜，则溶液的质量应先减小，当硝酸铜反应完全之后，溶液质量不变，故错误；
②等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应生成硫酸镁或硫酸亚铁和氢气，反应方程式分别为、，开始一段时间消耗的硫酸质量相等，产生氢气质量相等，由于每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，所以当金属全部参加反应，等质量的镁和铁，镁产生的氢气多，消耗的硫酸质量也多，故正确；
③向一定量稀盐酸中加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁的增加，产生氢气的体积增大，当盐酸反应完全，气体体积不变，故错误；
④向一定量的氯化铜溶液中加入镁条，镁与氯化铜反应生成氯化镁和铜，随着镁的加入，氯元素的质量一直不变，故正确；
故②④正确，故选D。
16．C
【分析】氢氧化钠和空气中的二氧化碳反应生成碳酸钠而变质。由图可知，ab段比bc段溶液质量增加的幅度大，根据、可知，向一定量的久置的氢氧化钠溶液中，滴加过量稀盐酸，则开始是氢氧化钠和盐酸反应，当氢氧化钠完全反应，则是碳酸钠和盐酸反应，生成二氧化碳，则溶液质量增加的速度变慢，因此溶液中溶质的质量分数增大幅度减小。
【详解】A、由分析可知，该氢氧化钠溶液部分变质，故说法正确；
B、由分析可知，c点对应的是氯化钠溶液，溶质只有氯化钠，故说法正确；
C、由分析可知，ab段是氢氧化钠和盐酸反应生成氯化钠和水，bc段是盐酸和碳酸钠反应生成氯化钠、二氧化碳和水，都属于复分解反应，故说法错误；
D、ab段以及bc段溶剂质量增加的部分为所加稀盐酸中含有的溶剂质量以及反应生成水的质量，此后所加稀盐酸过量，溶剂质量增加的部分是所加稀盐酸酸中含有的溶剂质量，所以整个实验过程中，溶剂质量一直在增大，故说法正确。
故选C。
17．C
【详解】向盐酸和氯化铜混合溶液中加入一定质量分数的氢氧化钠溶液，氢氧化钠先与稀盐酸反应生成氯化钠和水，待盐酸完全反应后，氯化铜和氢氧化钠反应生成氢氧化铜和氯化钠。
A、a点时，稀盐酸还未完全反应，溶液中的pH<7，不符合题意；
B、bc段发生的反应为氯化铜和氢氧化钠反应生成氢氧化铜和氯化钠，该反应的化学方程式为：2NaOH+CuCl2=2NaCl+Cu(OH)2↓，不符合题意；
C、c点时，氯化铜和氢氧化钠恰好完全反应，此时溶液中的溶质为氯化钠，符合题意；
D、氢氧化钠和稀盐酸反应生成氯化钠和水，氯化铜和氢氧化钠反应生成氢氧化铜和氯化钠，氯离子的数目没有改变，不符合题意。
故选C。
18．C
【分析】溶液呈蓝色，说明溶液中一定有硫酸铜，烧杯底部有固体，说明有沉淀，加入盐酸，从图可知固体全部反应，所以没有氯化钡，因为生成的硫酸钡沉淀不溶于酸，所以固体粉末一定有硫酸铜，可能有氢氧化钠或者碳酸钙。
【详解】A、原固体中可能没有NaOH，可能是硫酸铜和碳酸钙，故说法正确；
B、若固体是硫酸铜和碳酸钙或是硫酸铜和氢氧化钠，则b点时烧杯中的溶质可能有2种，要么是硫酸铜和氯化铜，要么是硫酸铜和氯化钙，故说法正确；
C、加入稀盐酸后不一定有气泡产生，如果固体是氢氧化铜，就没有气泡生成，故说法错误；
D、c点对应溶液的 pH一定小于7，c点相当于向溶液中加入酸，会使溶液呈酸性，故说法正确。
故选C。
19．C
【分析】根据向溶液中滴加稀盐酸，开始没有气体生成，加入一定体积的盐酸后有气体生成，且溶液中NaHCO3与NaOH不能同时存在，则溶液中一定含有Na2CO3，可能含有NaHCO3，假设溶液中只有Na2CO3，开始发生反应：，而后发生反应：，前后两阶段消耗盐酸体积相等，而图中第一阶段消耗盐酸体积大于第二阶段，故溶液含有NaOH、Na2CO3，不含NaHCO3。
【详解】A、由分析可知，无色溶液中一定没有NaHCO3，故A错误；
B、由分析可知，无色溶液含有NaOH、Na2CO3，故B错误；
C、a→b段发生反应：，反应的离子方程式为：，故C正确；
D、图中生成气体消耗2体积盐酸，由、可知，碳酸钠转化为碳酸氢钠也消耗2体积盐酸，故氢氧化钠反应消耗盐酸为4体积﹣2体积＝2体积，结合，可知NaOH与Na2CO3的物质的量相等，所以二者质量之比为40：106，故D错误。
故选：C。
20．B
【详解】A、H2SO4先与NaOH溶液反应生成硫酸钠和水，硫酸反应完，CuSO4溶液再与氢氧化钠溶液反应生成氢氧化铜沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，产生沉淀质量与加入物质质量的关系与图像相符，不符合题意；
B、FeCl3、CuSO4均能与NaOH溶液反应，分别生成氢氧化铁沉淀、氢氧化铜沉淀，一开始就产生沉淀，至完全反应不再发生改变，产生沉淀质量与加入物质质量的关系与图像不相符，符合题意；
C、氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，氢氧化钠消耗完，Na2CO3与稀盐酸反应生成二氧化碳气体，气体的质量先是零，再不断上升，最后形成一条水平直线，产生气体质量与加入物质质量的关系与图像相符，不符合题意；
D、铁锈的主要成分氧化铁，生锈的铁钉先与稀盐酸反应生成氯化铁和水，氧化铁反应完，铁再与稀盐酸反应生成氢气，气体的质量先是零，再不断上升，最后形成一条水平直线，产生气体质量与加入物质质量的关系与图像相符，不符合题意。
故选B。
