2022年全国中考物理试题含答案解析精选14套汇编（word版）

这是一份2022年全国中考物理试题含答案解析精选14套汇编（word版），共197页。试卷主要包含了填空题，选择题，实验题，计算与推导题，计算题，综合能力题等内容，欢迎下载使用。
2022年安徽省中考物理试卷
2022年安徽省中考物理试卷 - 答案
2022年北京市中考物理试卷
2022年北京市中考物理试卷 - 答案
2022年广东省广州市中考物理试卷
2022年广东省广州市中考物理试卷 - 答案
2022年广东省中考物理试卷
2022年广东省中考物理试卷 - 答案
2022年河北省中考物理试卷
2022年河北省中考物理试卷 - 答案
2022年河南省中考物理试卷
2022年河南省中考物理试卷 - 答案
2022年湖北省黄冈、孝感、咸宁中考物理试卷
2022年湖北省黄冈、孝感、咸宁中考物理试卷 - 答案
2022年湖北省武汉市中考物理试卷
2022年湖北省武汉市中考物理试卷 - 答案
2022年山西省中考物理试卷
2022年山西省中考物理试卷 - 答案
2022年上海市中考物理试卷
2022年上海市中考物理试卷 - 答案
2022年天津市中考物理试卷
2022年天津市中考物理试卷 - 答案
2022年浙江省杭州市中考物理试卷
2022年浙江省杭州市中考物理试卷 - 答案
2022年浙江省嘉兴中考物理试卷
2022年浙江省嘉兴中考物理试卷 - 答案
2022年浙江省温州市中考物理试卷
2022年浙江省温州市中考物理试卷 - 答案
2
10
16
27
35
53
60
69
77
87
96
104
111
119
125
132
133
143
147
151
156
164
172
177
181
188
192
197

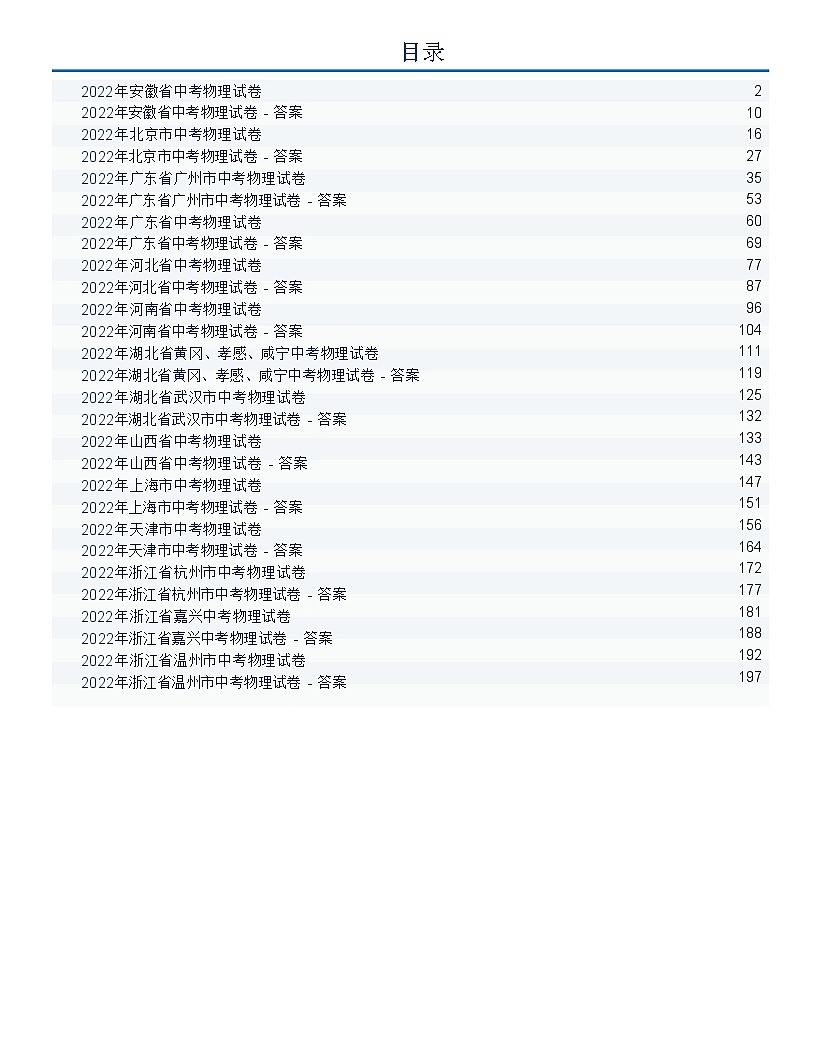

目录

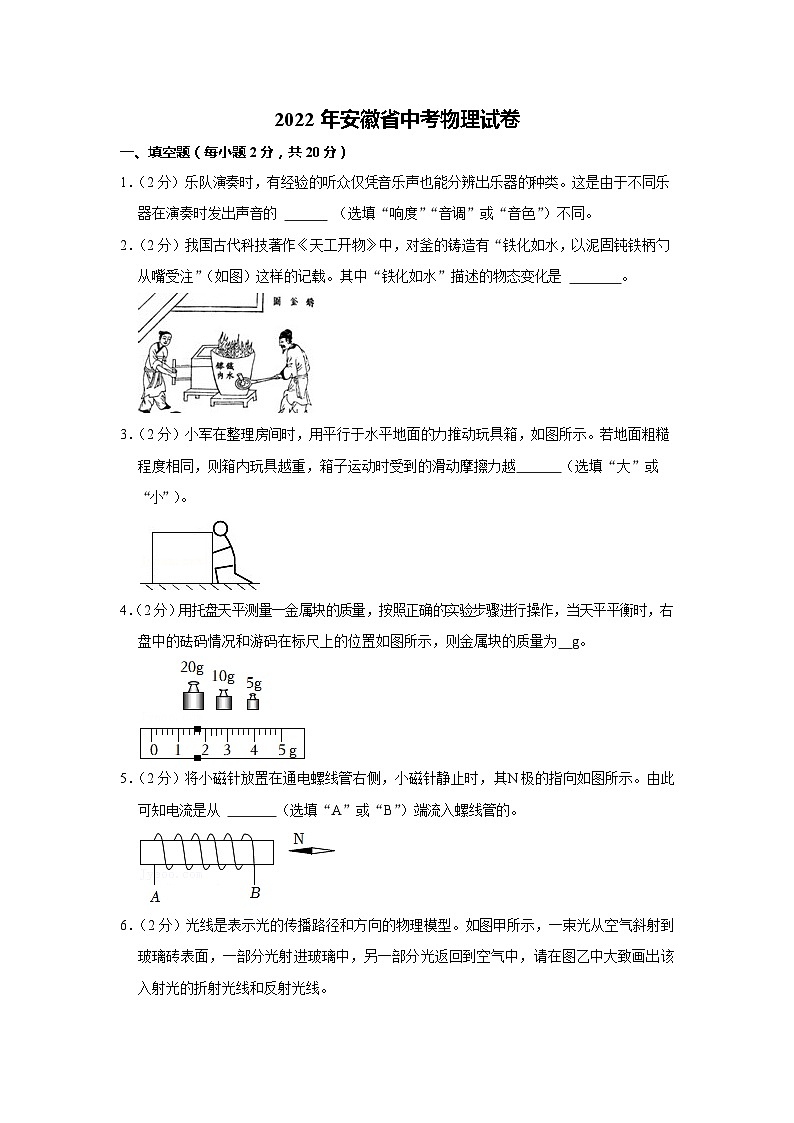

2022 年安徽省中考物理试卷
一、填空题（每小题 2 分，共 20 分）
1．（2 分）乐队演奏时，有经验的听众仅凭音乐声也能分辨出乐器的种类。这是由于不同乐器在演奏时发出声音的 （选填“响度”“音调”或“音色”）不同。
2．（2 分）我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固钝铁柄勺从嘴受注”（如图）这样的记载。其中“铁化如水”描述的物态变化是 。







3．（2 分）小军在整理房间时，用平行于水平地面的力推动玩具箱，如图所示。若地面粗糙程度相同，则箱内玩具越重，箱子运动时受到的滑动摩擦力越 （选填“大”或
“小”）。

4．（2 分）用托盘天平测量一金属块的质量，按照正确的实验步骤进行操作，当天平平衡时，右盘中的砝码情况和游码在标尺上的位置如图所示，则金属块的质量为 g。





5．（2 分）将小磁针放置在通电螺线管右侧，小磁针静止时，其N 极的指向如图所示。由此可知电流是从 （选填“A”或“B”）端流入螺线管的。


6．（2 分）光线是表示光的传播路径和方向的物理模型。如图甲所示，一束光从空气斜射到玻璃砖表面，一部分光射进玻璃中，另一部分光返回到空气中，请在图乙中大致画出该入射光的折射光线和反射光线。



7．（2 分）小明利用家中的燃气表和温度计测量燃气灶烧水的效率。将 1kg 的水从 20℃加热到 60℃，消耗了 0.01m3 的天然气（假设天然气完全燃烧），已知水的比热容为 4.2×103J/
（kg•℃），天然气的热值为 4.0×107J/m3，则此次燃气灶烧水的效率为 。
8．（2 分）用图示的滑轮组将重为3.6N 的物体竖直向上匀速提升0.5m，拉力F 的大小为1.5N，则该滑轮组的机械效率为 。

9．（2 分）如图所示，电源电压保持不变，电阻 R1＝15Ω。闭合开关 S，电流表 A1 的示数为 0.8A，电流表A 的示数为 1.2A，则电阻R2＝ Ω。
10．（2 分）如图所示，电源电压保持 3V 不变，电阻 R1＝10Ω，R2＝20Ω。闭合开关 S，则通电 100s 电阻 R1 产生的热量为 J。





二、选择题（每小题 2 分，共 14 分；每小题给出的四个选项中，只有一个选项是符合题意的）
11．（2 分）2022 年 4 月 16 日，神舟十三号载人飞船从空间站成功返回地面，圆满完成各项

任务。下列说法正确的是（ ）

A. 太空中的载人飞船没有内能

B. 空间站与地面间是通过电磁波传递信息的C．空间站中的航天员没有惯性
D．返回舱在返回的过程中始终处于平衡状态

12．（2 分）把凸透镜正对着太阳，在距凸透镜 10cm 的光屏上得到一个最小、最亮的光斑；若将一支点燃的蜡烛放在此凸透镜前 30cm 处，在凸透镜的另―侧调节光屏的位置，可得到烛焰清晰的（ ）
A．倒立、缩小的实像 B．倒立、放大的实像

C．倒立、等大的实像 D．正立、放大的虚像

13．（2 分）如图，在 2022 年北京冬奥会开幕式上，质量约为 3t 的奥运五环缓缓升起。若将升起过程看成匀速直线运动，则该过程中奥运五环的（ ）


A．重力势能不变 B．动能增大

C．机械能不变 D．机械能增大

14．（2 分）图示为小张测量体重时的情景，静止时体重计对他的支持力为 F1，他对体重计的压力为 F2，他受到的重力为G，则（ ）

A．F2 与G 是一对平衡力B．F1 与 F2 是一对平衡力C．F1 与 F2 是一对相互作用力D．F1 与G 是一对相互作用力
15．（2 分）用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒 ab 处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（ ）






A．导体棒 ab 保持静止 B．导体棒 ab 向左运动

C．导体棒 ab 竖直向下运动 D．导体棒 ab 竖直向上运动

16．（2 分）图示为电阻R1 和 R2 的 I﹣U 图像，由图可知（ ）

A．R1 的阻值为 5Ω
B．R1 的阻值小于R2 的阻值
C．将 R1、R2 串联接入电路，通电后 R1 两端的电压大于R2 两端的电压
D．将 R1、R2 并联接入电路，通电后通过 R1 的电流大于通过R2 的电流
17．（2 分）如图所示的电路中，电源电压保持不变，R 为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由 B 端向 A 端移动的过程中（ ）


A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小
三、实验题（第 18 小题 4 分，第 19 小题 4 分，第 20 小题 8 分，共 16 分）
18．（4 分）为探究液体压强与哪些因素有关，取一个空的透明塑料瓶，在瓶口扎上橡皮膜，将塑料瓶浸在液体中，橡皮膜向瓶内凹进得越多，表明液体的压强越大。
（1） 将塑料瓶竖直地浸入水中，第一次瓶口朝上（如图甲），第二次瓶口朝下（如图乙），两次塑料瓶在水里的位置相同。图乙中的橡皮膜凹进得更多，则可得到的实验结论是：同种液体中， ，液体的压强越大；
（2） 若用体积相同的酒精（ρ 酒精＜ρ 水）进行实验，如图丙所示，塑料瓶在酒精里的位置与图乙相同，则图 （选填“乙”或“丙”）中的橡皮膜凹进得更多。


19．（4 分）用图甲所示的装置探究杠杆的平衡条件，通过正确的实验操作，得到下表中的数据。

实验次数
动力 F1/N
动力臂 l1/m
阻力 F2/N
阻力臂 l2/m
1
3.0
0.20
2.0
0.30
2
2.0
0.15
1.5

3
1.5
0.20
1.0
0.30
…
…
…
…
…
（1） 第 2 次实验数据中的阻力臂 l2 应为 m；
（2） 第 3 次实验后，用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线（保持上端悬点不动），如图乙所示，不计摩擦，杠杆 （选填“能”或“不能”）在水平位置保
持平衡，原因是： 。

20．（8 分）小红测量一小灯泡（额定电压为 2.5V）正常发光时的电阻，电源电压保持 3V

不变，滑动变阻器的规格是“10Ω 1A”。
（1） 图甲为实验电路图，图中的圆圈分别表示电流表和电压表，请在圆圈内填入相应的字母；
（2） 正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关。要使小灯泡正常发光，应进行的操作是： 。
（3） 正确完成上述操作后，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为

Ω；（结果保留一位小数）

（4） 小灯泡正常发光时，因灯丝断路突然熄灭，若其他元件均完好，则此时电压表的示数 （选填“小于”“等于”或“大于”）2.5V。










四、计算与推导题（第 21 小题 5 分，第 22 小题 7 分，第 23 小题 8 分，共 20 分；解答要有必要的公式和过程）
21．（5 分）在一次跳伞表演中，运动员在 5s 的时间内竖直向下匀速降落了 30m。若运动员和降落伞作为整体受到的重力为 1000N，求这个整体在该过程中：

（1） 所受阻力的大小；

（2） 所受重力做功的功率。

22．（7 分）小华采用如下方法测量一物块（不溶于水）的密度：弹簧测力计悬挂物块静止时的示数为 F1＝3.0N（如图甲所示）；将物块浸没在水中，静止时弹簧测力计的示数为 F2＝2.0N（如图乙所示）。已知 ρ 水＝1.0×103kg/m3，g 取 10N/kg。求：
（1） 物块的质量m；

（2） 物块的体积V；

（3） 物块的密度ρ。


××牌电火锅
额定电压
220V
额定功率
低温挡
500W
中温挡
1000W
高温挡
1500W

23．（8 分）下表为某电火锅的铭牌，其内部简化电路如图所示，R1、R2 为阻值一定的电热丝，且 R1＜R2。通过控制开关 S1、S2 的断开或闭合状态，可以让电火锅在不同挡位工作。








（1）电火锅在低温挡工作时，开关 S1、S2 分别处于什么状态？
（2）求 R1：R2 的值；
（3）若家庭电路的电压是 220V，某插座的额定电流是 5A，用该插座仅给电火锅供电，

从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由。


2022 年安徽省中考物理试卷
参考答案与试题解析
一、填空题（每小题 2 分，共 20 分）
1. 【解答】解：不同发声体的特征不同，发出声音的音色也会不同。有经验的听众仅凭音乐声也能分辨出乐器的种类。这是由于不同乐器在演奏时发出声音的音色不同。
故答案为：音色。

2. 【解答】解：“铁化如水”描述的物态变化是熔化。故答案为：熔化。
3. 【解答】解：小军在整理房间时，用平行于水平地面的力推动玩具箱，如图所示。若地面粗糙程度相同时，则箱内玩具越重，压力越大，箱子运动时受到的滑动摩擦力越大。故答案为：大。
4. 【解答】解：

物体的质量：m＝20g+10g+5g+1.6g＝36.6g。故答案为：36.6。
5. 【解答】解：由图可知，小磁针的磁极为：左侧为 N 极，右侧为 S 极，根据异名磁极相互吸引，则可知螺线管的磁极为：左侧为N 极，右侧为S 极，则根据安培定则可知， 电流是从 B 端流入螺线管的。
故答案为：B。

6. 【解答】解：过入射点 O 作出垂直于界面的法线，根据反射角等于入射角在水中法线的另一侧画出反射光线；
光从空气斜射入玻璃中，根据折射角小于入射角画出折射光线，折射光线偏向靠近法线。
如图所示：。
7．【解答】解：水吸收的热量：Q 吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（60℃﹣20℃）
＝1.68×105J；
天然气完全燃烧放出的热量：Q 放＝Vq＝0.01m3×4.0×107J/m3＝4×105J；

此次燃气灶烧水的效率：η＝＝ ＝42%。故答案为：42%。
8. 【解答】解：由图可知，吊起动滑轮的绳子股数n＝3，绳子自由端移动的距离：s＝nh＝3×0.5m＝1.5m；
拉力所做的有用功的：W 有用＝Gh＝3.6N×0.5m＝1.8J； 拉力所做的总功：W 总＝Fs＝1.5N×1.5m＝2.25J；
滑轮组的机械效率：η＝ ＝＝80%。故答案为：80%。
9. 【解答】解：由图可知，R1、R2 并联，闭合开关，电流表 A1 测量通过 R1 的电流，电流表A 测量干路的电流；
根据并联电路的电流特点可知，通过 R2 的电流 I2＝I﹣I1＝1.2A﹣0.8A＝0.4A；
由 I＝可知，R1 两端的电压 U1＝I1R1＝0.8A×15Ω＝12V； 根据并联电路的电压特点可知，R2 两端的电压U2＝U1＝12V；
由 I＝可知，电阻 R2 的阻值：R2＝＝＝30Ω。故答案为：30。
10. 【解答】解：由图可知，电阻 R1、R2 串联，
根据串联电路的特点可知，电路中的总电阻R＝R1+R2＝10Ω+20Ω＝30Ω； 电路中的电流：I＝＝＝0.1A；
根据串联电路的电流特点可知，通过 R1 的电流 I1＝I＝0.1A；
通电 100s 电阻 R1 产生的热量：Q＝I12R1t＝（0.1A）2×10Ω×100s＝10J。故答案为：10。
二、选择题（每小题 2 分，共 14 分；每小题给出的四个选项中，只有一个选项是符合题意
的）
11. 【解答】解：A、一切物体在任何情况下都有内能，太空中的载人飞船也有内能，故 A

错误；

B、空间站与地面间是通过电磁波传递信息的，故B 正确；

C、空间站中的航天员有质量，所以也具有惯性，故C 错误；

D、返回舱在返回的过程中运动状态不断发生变化，处于非平衡状态，故D 错误。故选：B。
12. 【解答】解：把凸透镜正对着太阳光时，太阳的平行光线平行于主光轴，经凸透镜折射后会聚在主光轴上最小最亮的一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是 10cm．物体放在距此透镜 30cm 处，u＞2f，成倒立、缩小的实像。
故选：A。

13. 【解答】解：奥运五环缓缓升起的过程中，奥运五环的质量不变，速度不变，动能不变，高度变高，重力势能增大，故机械能增大。故 ABC 错误、D 正确。
故选D。

14. 【解答】解：A、他对体重计的压力 F2 的受力物体为体重计，他的重力的受力物体为小张，这两个力作用在两个物体上，故F2 与 G 不是一对平衡力，故A 错误；
B、小张静止，处于平衡状态，体重计对他的支持力 F1 的受力物体为小张，他对体重计的压力为 F2 的受力物体为体重计，F1 与 F2 作用在两个物体上，故 F1 与 F2 不是一对平衡力，F1 与 F2 大小相等，方向相反，作用在一条直线上，是一对相互作用力，故 B 错误、C 正确；
D、体重计对他的支持力 F1 的受力物体为小张，他的重力的受力物体为小张，且这两个力作用在同一个物体上，故 F1 与 G 是不一对相互作用力，故D 错误。
故选C。

15. 【解答】解：A、蹄形磁体和导体 ab 都静止，导体没有做切割磁感线的运动，不会产生感应电流；，不能使灵敏电流计的指针发生偏转，故 A 错误；
B、蹄形磁体静止，导体棒 ab 向左运动，导体棒做切割磁感线的运动，会产生感应电流， 能使灵敏电流计的指针发生偏转，故 B 正确；
CD、蹄形磁体静止，导体棒 ab 竖直向下、向上运动导体，导体棒没有做切割磁感线的运动，不会产生感应电流，不能使灵敏电流计的指针发生偏转，故 CD 错误。
故选：B。

16. 【解答】解：

AB、由图像可知，当 I＝0.2A 时，U1＝2.0V，U2＝1.0V，根据欧姆定律可知 R1＝ ＝

＝10Ω，R2＝ ＝＝5Ω＜R1，故 AB 错误；
C、将 R1、R2 串联接入电路，串联电路的电流处处相等，且 R1＞R2，根据 U＝IR 可知通电后 R1 两端的电压大于 R2 两端的电压，故C 正确；
D、将 R1、R2 并联接入电路，根据并联电路的电压特点可知 R1、R2 两端的电压相等，
且 R1＞R2，根据 I＝可知通电后通过R1 的电流小于通过R2 的电流，故D 错误。故选C。
17. 【解答】解：由电路图可知，两电阻串联，电流表串联在电路中，电压表测滑动变阻器两端的电压；
将滑动变阻器的滑片由B 端向A 端移动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；
根据 I＝可知，电路中的电流变大，即电流表的示数变大；
根据 U＝IR 可知，R 两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小，故D 正确。
故选：D。
三、实验题（第 18 小题 4 分，第 19 小题 4 分，第 20 小题 8 分，共 16 分）
18. 【解答】解：（1）橡皮膜朝下时，浸入液体的深度大，橡皮膜凹的更明显，说明在液体密度一定时，深度越深，压强越大，液体压强随深度的增加而增大；
（2）若用体积相同的酒精（ρ 酒精＜ρ 水）进行实验，橡皮膜的深度相同，根据p＝ρgh 可知，橡皮膜在水中受到的压强大，所以乙中的橡皮膜凹进得更多。
故答案为：（1）深度越深；（2）乙。

19. 【解答】解：（1）根据 F1l1＝F2l2 可知，第 2 次实验数据中的阻力臂 l2 应为：l2＝

＝＝0.20m；
（2）用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线，此时右端钩码对杠杆的拉力的力臂变小，在右边挂钩码拉力不变、左端拉力、左端拉力的力臂不变的情况下，杠杆不能平衡。
故答案为：（1）0.20；（2）不能；右端钩码对杠杆的拉力的力臂变小。

20. 【解答】解：（1）电流表串联在电路中，电压表并联在灯泡两端，电路图如图所示：










；


（2） 正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关，此时电路中的电流较小，灯泡两端的电压较小，为了使灯泡正常发光，灯泡两端的电压应为 2.5V， 需要增大灯泡两端的电压，增大电路中的电流，根据欧姆定律可知，需要减小电路的总电阻，即减小滑动变阻器接入电路的电阻，滑动变阻器的滑片应该向右移动；
（3） 电流表选用小量程，分度值为 0.02A，通过小灯泡的电流为 0.32A，
由欧姆定律可知，小灯泡正常发光时电阻为：R＝＝≈7.8Ω；
（4） 灯丝突然烧断，灯泡断路，电压表两接线柱直接与电源两极相连，电压表测电源电压，电压表示数大于 2.5V。
故答案为：（1）见解析；（2）滑动变阻器的滑片向右移动，使电压表示数为 2.5V；（3） 7.8；（4）大于。
四、计算与推导题（第 21 小题 5 分，第 22 小题 7 分，第 23 小题 8 分，共 20 分；解答要
有必要的公式和过程）
21. 【解答】解：（1）因为运动员竖直向下匀速降落，所以所受阻力和重力是一对平衡力，即 f＝G＝1000N；
（2）下落过程中重力所做的功为：

W＝Gh＝1000N×30m＝30000J；

重力做功的功率为：

P＝ ＝6000W。
答：（1）所受阻力的大小为 1000N；

（2）所受重力做功的功率为 6000W。22．【解答】解：
（1）由题知，物体在空气中静止时弹簧测力计的示数 F1＝3.0N，则物块重力 G＝3.0N；

则物体的质量为：m＝ ＝＝0.3kg；
（2）物块受到的浮力 F 浮＝F1﹣F2＝3.0N﹣2.0N＝1.0N；
物块浸没在水中，由阿基米德原理可得，物体排开的水的体积即物块的体积为：

排
V＝V ＝＝＝1.0×10﹣4m3；
（3）物块密度为：ρ＝＝＝3×103kg/m3。答：（1）物块的质量 m 为 0.3kg；
（2）物块的体积V 为 1.0×10﹣4m3；
（3）物块的密度ρ 为 3×103kg/m3。
23．【解答】解：（1）由图知只闭合开关 S1 时，只有电阻 R1 接入电路，只闭合开关 S2 时，只有电阻 R2 接入电路，闭合开关 S1、S2 时两电阻并联，由于并联电路的总电阻小于任
何分电阻且 R1＜R2，根据 P＝知只闭合开关 S2 时电阻最大，电火锅处于低温挡，只
闭合开关 S1 时电阻较大，电火锅处于中温挡，闭合开关 S1、S2 时总电阻最小，电火锅处于高温挡；
（2） 根据P＝ 知两电阻之比为：

＝ ＝ ＝ ＝；

（3） 某插座的最大功率为：

P 大＝UI 大＝220V×5A＝1100W，

由于 1000W＜P 大＜1500W，
所以从安全用电和加热快这两个角度综合考虑，应选择中挡位。答：（1）电火锅在低温挡工作时，开关 S1 断开，S2 闭合；
（2）R1：R2 的值为 1：2；
（3）由于插座的最大功率为 1100W，大于中温挡的功率，小于高温挡的功率，所以从安全用电和加热快这两个角度综合考虑，应选择中挡位。

2022 年北京市中考物理试卷
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共 24 分，每题 2
分）
1．（2 分）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔之所以张开是由于（ ）


A．同种电荷相互排斥 B．异种电荷相互吸引

C．同种电荷相互吸引 D．异种电荷相互排斥2．（2 分）如图所示的光现象中，由于光的折射形成的是（ ）
．
A． 日晷上呈现针的影子 B 景物在镜中成像
．
C． 鸟巢在水中形成倒影 D 筷子好像在水面处弯折
3．（2 分）琴和瑟是我国传统的两种乐器，通过弹拨琴和瑟的弦使之发声。下列说法正确的是（ ）
A. 正在发声的琴弦，没有振动

B. 琴和瑟发出的声音，可以在真空中传播

C. 琴和瑟发出的声音音调相同时，它们的响度一定相同D．人们依据音色的不同，能区分出琴和瑟的声音
4．（2 分）如图所示的物态变化实例中，由于熔化形成的是（ ）





A． 立春时节冰化成的水 B． 白露时节草叶上的露珠


C． 霜降时节枝头上的霜 D．冬至时节房檐上的冰挂
5．（2 分）如图所示的电路中，电阻阻值 R1＜R2。开关 S 闭合后，R1、R2 两端的电压分别为 U1、U2，通过 R1、R2 的电流分别为 I1、I2。下列判断正确的是（ ）







A．U1＞U2 B．U1＜U2 C．I1＞I2 D．I1＝I2
6．（2 分）如图所示的是神舟十三号载人飞船返回舱返回地面时的情境。打开降落伞后，若返回舱在一段时间内的运动可看作是竖直向下的匀速运动，则关于返回舱在这段时间内， 下列说法正确的是（ ）













A．返回舱的动能不变 B．返回舱的重力势能不变

C．返回舱的机械能不变 D．返回舱所受重力不做功

7．（2 分）小京通过焦距为 10cm 的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）


A. “关灯”两字放大的像是实像

B. 提示牌上“关灯”两字在凸透镜的焦点上

C. 提示牌上“关灯”两字到凸透镜的距离小于 10cm D．提示牌上“关灯”两字到凸透镜的距离大于 20cm
8．（2 分）如图所示的是我国运动员在北京冬奥会上参加冰壶比赛时的情境。下列说法正确的是（ ）





A．运动员推动冰壶滑行，以冰面为参照物冰壶是静止的B．掷出后的冰壶能继续运动，是由于冰壶具有惯性 C．掷出后的冰壶继续运动时，冰壶受到手的推力
D．冰壶运动越来越慢的过程中，冰壶的运动状态不变

9．（2 分）小京在探究影响滑动摩擦力大小的因素时，用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，如图甲所示；将铁块放在木块上，再次用弹簧测力计水平拉动木块， 使木块和铁块沿同一水平木板做匀速直线运动，如图乙所示。下列说法正确的是（ ）





A．图甲所示实验中，弹簧测力计的示数小于滑动摩擦力的大小B．图乙所示实验中，木板受到的压力等于木块受到的重力
C．甲、乙两次实验，探究的是滑动摩擦力的大小与压力是否有关

D．甲、乙两次实验，探究的是滑动摩擦力的大小与接触面的粗糙程度是否有关10．（2 分）如图所示的实验中能说明发电机工作原理的是（ ）
A． 磁极间有相互作用







B． 通电导线周围存在磁场
C． 通电导体在磁场中受力
D． 电磁感应现象
小球
甲
乙
丙
m/g
30
40
54
V/cm3
60
50
20

11．（2 分）甲、乙、丙三个小球的质量 m 和体积 V 如下表所示。将它们浸没在水中释放，在其稳定后，三个小球所受的浮力分别为 F 甲、F 乙和 F 丙。下列判断正确的是（ ）





A．F 甲＞F 乙＞F 丙 B．F 乙＞F 甲＞F 丙

C．F 丙＞F 乙＞F 甲 D．F 甲＞F 丙＞F 乙
12．（2 分）如图所示，两个圆柱形容器甲和乙放在水平桌面上，甲容器底面积大于乙容器底面积，它们分别装有体积相等的液体，甲容器中液体的密度为 ρ 甲，乙容器中液体的密度为 ρ 乙。液体内 A、B 两点到容器底部的距离相等，其压强分别为 pA、pB。若两容器







底部受到的液体压强相等，则下列判断正确的是（ ）
A．ρ 甲＜ρ 乙，pA＜pB B．ρ 甲＜ρ 乙，pA＞pB
C．ρ 甲＞ρ 乙，pA＝pB D．ρ 甲＞ρ 乙，pA＜pB

二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共 6 分，每
题 2 分。每题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分）
（多选）13．（2 分）下列说法正确的是（ ）

A. 沿海地区通常比内陆地区昼夜温差小，原因之一是水的比热容比砂石的比热容大


B. 冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能C．长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象D．汽油机的做功冲程中，燃气对外做功，将内能转化为机械能
（多选）14．（2 分）额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能 W 和通电时间 t 的关系如图所示。关于这三个用电器，下列判断正确的是（ ）

A．正常工作时，电热水壶比电烤箱产生的热量少B．正常工作时，电热水壶比电饭锅的功率大 C．正常工作时，通过电饭锅的电流最小
D．在一个月内，电热水壶消耗的电能一定最多

（多选）15．（2 分）如图所示，工人站在水平台面上用滑轮组提货物。工人第一次竖直向上用 200N 的力拉绳子时，货物未离开水平地面；第二次竖直向上拉动绳子，使货物以0.09m/s 的速度匀速上升。已知工人体重为 600N，货物重为 900N，货物与地面的接触面积为 0.1m2，动滑轮重为 100N。不计滑轮组的绳重和摩擦，下列说法正确的是（ ）



A．第一次拉绳子时，工人对水平台面的压力为 800N B．第一次拉绳子时，货物对地面的压强为 4000Pa
C．第二次拉绳子的过程中，该滑轮组的机械效率为 90%

D．第二次拉绳子的过程中，工人拉力的功率为 81W
三、实验探究题（共 28 分，16 题 2 分，17、19、20、22、23 题各 4 分，18、21 题各 3 分）
16．（2 分）如图所示，温度计的示数为 ℃。


17．（4 分）（1）根据图 1 中的电流方向，可知通电螺线管的 端是 N 极。

（2）如图 2 所示的是北京冬奥会单板滑雪大跳台比赛中运动员在空中运动时的情境，此时他所受重力的方向是沿图中 向下的方向。（选填“OA”“OB”或“OC”。其中，
OA 垂直于滑雪板，OB 沿竖直方向，OC 平行于滑雪板。）

18．（3 分）小京利用如图所示的装置及相同高度的蜡烛等器材探究平面镜成像特点，其中玻璃板和蜡烛竖直放置在水平桌面上，蜡烛的高度为 6cm，蜡烛与玻璃板之间的距离为

10cm。蜡烛通过玻璃板所成的像是 像（选填“实”或“虚”），像的高度为

cm，像到玻璃板的距离为 cm。

19．（4 分）小京用图甲所示的电路测量额定电压为 2.5V 小灯泡的额定功率。

（1） 如图甲所示，闭合开关 S 前，应将滑动变阻器的滑片P 移动至 端。

（2） 闭合开关 S 后，移动滑动变阻器的滑片 P，当电压表示数为 2.5V 时，电流表的示数如图乙所示，此时通过小灯泡的电流为 A。该小灯泡的额定功率为 W。
20．（4 分）小京测量金属块的密度时，先将金属块放在调节好的天平上测量其质量，天平

平衡后，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块的质量为

g。再将金属块用细线系好放进盛有 40mL 水的量筒中，量筒中的水面升高到如图乙所示的位置，则金属块的体积为 cm3。该金属块的密度为 g/cm3。


21．（3 分）小京为探究水沸腾前后温度随吸收热量变化的特点，进行了如下实验：用如图甲所示的装置给一定质量的水加热，当水温为 90℃时，每隔一分钟记录一次水的温度， 从计时开始，经 5min 水沸腾。水沸腾后持续加热一段时间，并记录水的温度。根据实验数 据 得 到 了 水 的 温 度 随 加 热 时 间 变 化 的 关 系 图 像 ， 如 图 乙 所 示 。

（1） 在此实验中，水吸收的热量是通过 来反映的。

（2） 由图像可得出的实验结论：水在沸腾前， ；水在沸腾过程中， 。

22．（4 分）小京为了证明“浸没在水中的物体所受的浮力大小与水的深度有关”的观点是错误的，他利用符合实验要求的弹簧测力计、刻度尺、烧杯、水和金属块等器材进行实验。
（1） 以下是他的部分实验步骤，请帮他补充完整。

①将金属块悬挂在弹簧测力计下，测量金属块受到的重力G 并记录。

②在烧杯中装入适量的水， ，静止时记录弹簧测力计的示数 F，用刻度尺测量烧

杯中水的深度 h 并记录。

③ ，静止时记录弹簧测力计的示数 F，用刻度尺测量烧杯中水的深度 h 并记录。

④用公式 计算金属块所受浮力 F 浮 1、F 浮 2 并记录。
（2） 由水的深度变化时，F 浮 1 F 浮 2（选填“＝”或“≠”），就可以证明这种观

点是错误的。

23．（4 分）为研究热敏电阻 R2 的阻值与温度的关系，小京按如图所示的电路进行实验，其中电源两端电压 U 不变，R1 为定值电阻。实验中，他将已做防水处理的热敏电阻 R2 先后浸没在温度为 t1、t2 和 t3 的水中，闭合开关，分别读出对应电流表 A 的示数 I1、I2 和I3，发现 I1＜I2＜I3。已知 t1＜t2＜t3，请分析并说明热敏电阻R2 的阻值与温度的关系。






四、科普阅读题（共 4 分）
24．（4 分）请阅读《国之重器——综合极端条件实验装置》并回答问题。

国之重器——综合极端条件实验装置


从人类第一次仰望星空，到试图用“中国天眼”破译日月星辰等天文现象的奥秘，从探究万物组成到利用扫描隧道显微镜透视物质的微观结构，都得益于实验条件的拓展和技术手段的进步。
在宇宙中，高温、高压、强磁场等极端环境比比皆是，而我们地球上的生活环境是一个相对温和的环境，要发现更多的新现象，就需要建造极端条件实验室，拓展研究空间。所谓极端条件，指的是在实验室中人为创造出来特别低的温度、特别强的磁场、特别高的压强等（如图所示）实验条件。通过创造极端条件，可以发现和揭示许多在通常条件下观察不到的奇异物质特性，例如某些物质在很低的温度时，电阻就变成了 0（如铝在﹣ 271.76℃——即 1.39K——以下时电阻为 0），这就是超导现象。
肩负原始创新重任的国之重器——国际首个综合极端条件实验装置布局在北京怀柔科学城，并已投入使用。该项目拥有极低温（可达 1mK）、强磁场（可达 32.35T）、超高压（可达 3.8×1011Pa）和超快光场（时间分辨率可达 10﹣18s）极端条件实验装置。
科学家们将极端条件进行综合运用，大大拓展了物质科学的研究空间，为发现新物态、探索新现象、开辟新领域，创造了前所未有的机遇。




请根据上述材料，回答下列问题：

（1） 请写出我国综合极端条件实验装置中的一个极端条件： 。

（2） 我国自主研制的载人潜水器“奋斗者”号成功完成了 10000m 的深潜试验，创造了中国载人深潜的新纪录。超高压极端条件的压强约为“奋斗者”号在 10000m 深海中（海水密度取 1.0×103kg/m3）承受压强的 倍。（填写正确选项前的字母）
A.4 B.40 C.4000
D.400000

（3） 强磁场的产生需要大电流，但电流越大，导线的温度就会越高，通常会导致铝导线等熔化，给强磁场的产生带来限制。依据文中信息，请写出应选择哪种极端条件，能减少电流通过导线所产生的热量，从而突破限制，创造强磁场极端条件，并写出选择依据。
五、计算题(共 8 分，25、26 题各 4 分)
25．（4 分）如图所示的电路中，电源两端电压为 6V 并保持不变，电阻 R1 的阻值是 10Ω，闭合开关S 后，电压表的示数为 2V。求：
（1） 电阻R2 的阻值。
（2） 电阻R1 消耗的电功率。


26．（4 分）俯卧撑是一项常见的健身项目，采用不同的方式做俯卧撑，健身效果通常不同。

图 1 甲所示的是小京在水平地面上做俯卧撑保持静止时的情境，他的身体与地面平行， 可抽象成如图 1 乙所示的杠杆模型，地面对脚的力作用在 O 点，对手的力作用在 B 点， 小京的重心在 A 点。已知小京的体重为 750N，OA 长为 1m， OB 长为 1.5m。


（1） 图乙中，地面对手的力 F1 与身体垂直，求 F1 的大小。
（2） 图 2 所示的是小京手扶栏杆做俯卧撑保持静止时的情境，此时他的身体姿态与图甲相同，只是身体与水平地面成一定角度，栏杆对手的力 F2 与他的身体垂直，且仍作用在 B 点。分析并说明F2 与 F1 的大小关系。

2022 年北京市中考物理试卷
参考答案与试题解析
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共 24 分，每题 2
分）
1. 【解答】解：用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开。
故选：A。

2. 【解答】解：A、日晷上呈现针的影子是由光的直线传播形成的，故 A 不符合题意； B、景物在镜中成像的现象是平面镜成像，成像原理是光的反射，故 B 不符合题意； C、鸟巢在水中形成的倒影是平面镜成像，成像原理是光的反射，故 C 不符合题意；
D、筷子好像在水面处弯折，是由于光在不同介质中产生的折射现象，故D 符合题意。故选：D。
3. 【解答】解：A、一切正在发声的物体都在振动，因此正在发声的琴弦一定在振动，故 A

错误；

B、声音的传播需要介质，真空中不能传播声音，故B 错误；

C、音调是指声音的高低，与物体的振动频率有关，响度是指声音的强弱，与物体的振动幅度有关，因此两者之间没有必然的联系，故 C 错误；
D、不同物体发声的音色是不同的，人们能区分出琴和瑟的声音，是因为它们的音色不同， 故D 正确。
故选：D。

4. 【解答】解：A、冰化成水，由固态变为液态，属于熔化现象，故 A 正确；

B、露珠是空气中的水蒸气遇冷液化形成的小水滴，故 B 错误；

C、霜是空气中的水蒸气凝华形成的固态小冰晶，故C 错误；

D、冬至时节房檐上的冰挂，水结成冰，是凝固现象，故D 错误。故选：A。
5. 【解答】解：AB、由并联电路的电压特点可知，R1、R2 两端的电压都等于电源电压，即
U1＝U2＝U，故 AB 错误；
CD、由欧姆定律可知，电压相同时，电阻越大，电流越小，因为电阻阻值R1＜R2，所以

通过R1 的电流 I1 大于通过 R2 的电流 I2，即 I1＞I2，故C 正确、D 错误。故选：C。
6. 【解答】解：A、返回舱匀速下落的过程中，其质量不变，速度不变，所以动能大小不变，故A 正确；
B、返回舱匀速下落的过程中，其质量不变，高度减小，则重力势能减小，故B 错误；

C、因为机械能等于动能与势能的总和，所以返回舱的机械能减小，故C 错误；

D、返回舱竖直向下匀速运动，在重力的方向上通过了距离，其所受的重力做功，故 D

错误。

故选：A。

7. 【解答】解：A、由图可知，物体通过凸透镜成正立放大的虚像，故 A 错误；

BCD、当物体通过凸透镜成正立放大的虚像时，物距小于焦距，即提示牌上“关灯”两字到凸透镜的距离小于 10cm，故 BD 错误、C 正确。
8. 【解答】解：

A、运动员推冰壶前进时，以冰面为参照物，冰壶的位置发生了改变，所以是运动的，故A 错误；
BC、开始冰壶和手一起运动，冰壶脱离手后，冰壶不会受到手的推力，冰壶由于惯性要保持原来的运动状态，继续向前运动，故 B 正确，C 错误；
D、冰壶运动越来越慢的过程中，运动的速度发生了变化，冰壶的运动状态发生了改变， 故D 错误。
故选：B。

9. 【解答】解：A、用弹簧测力计水平拉动木块沿水平木板做匀速直线运动，此时滑动摩擦力的大小等于拉力的大小，即弹簧测力计的示数等于滑动摩擦力的大小，故A 错误； B、图乙所示实验中，木板受到的压力等于木块和铁块的重力之和，故B 错误；
CD、滑动摩擦力的大小与接触面的粗糙程度和压力有关，分析甲、乙两图可知弹簧测力计水平拉动木块沿水平木板做匀速直线运动时，接触面的粗糙程度没有改变，将铁块放在木块上，再次用弹簧测力计水平拉动木块时，木板受到的压力变大，所以甲、乙两次实验，探究的是滑动摩擦力的大小与压力是否有关，故C 正确；D 错误。
故选：C。

10. 【解答】解：A、由图可知，用条形磁体的 N 极靠近小磁针的N 极，相互排斥，说明同名磁极相互排斥，故 A 错误；

B、开关闭合后，小磁针偏转说明通电导体周围有磁场，故 B 错误；

C、开关闭合后，电路中有电流，通电导体受到磁场力的作用发生运动，是电动机的原理， 故 C 错误；
D、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转， 说明此时有感应电流产生，是发电机的原理，故D 正确。
故选：D。

11. 【解答】解：根据表格中的数据，利用公式 ρ＝可知，三个小球的密度分别为：ρ 甲＝
0.5g/cm3、ρ 乙＝0.8g/cm3、ρ 丙＝2.7g/cm3；
甲、乙的密度小于水的密度，所以甲、乙都漂浮在水中，根据物体的浮沉条件可知：F 甲
甲 甲 乙 乙 乙
＝G ＝m g＝30×10﹣3kg×10N/kg＝0.3N，F ＝G ＝m g＝40×10﹣3kg×10N/kg＝ 0.4N；
丙的密度大于水的密度，丙在水中下沉，根据阿基米德原理可知，丙受到的浮力为：F 丙
水 排 水 丙
＝ρ gV ＝ρ gV ＝1.0×103kg/m3×10N/kg×20×10﹣6m3＝0.2N； 由此可知，F 乙＞F 甲＞F 丙。
故选：B。

12. 【解答】解：由题意知两容器底部受到的液体压强相等 p 甲＝p 乙，由图知甲液体的深度小于乙液体的深度，由 p＝ρgh 知ρ 甲＞ρ 乙；
由题意知液体内A、B 两点到容器底部的距离相等，根据 p＝ρgh 知 pA 下＞pB 下， 由于 p 甲＝pA+pA 下，p 乙＝pB+pB 下，且 p 甲＝p 乙，
所以 pA＜pB，故 D 正确。故选：D。
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共 6 分，每
题 2 分。每题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分）
13. 【解答】解：A、沿海地区通常比内陆地区昼夜温差小，原因沿海地区多水，内陆地区多砂石，水的比热容比砂石的比热容大，同样受冷和受热时温度变化小，故A 正确； B、冬天双手互搓，手克服摩擦做功，机械能转化为内能，使手的温度升高，这是用做功的方式改变内能，故 B 错误；
C、铅片与金片紧压在一起，过几年铅片和金片互相渗入，是扩散现象形成的，故 C 正确；

D、汽油机在做功冲程里，高温、高压的燃气膨胀推动活塞做功，将燃气的内能转化为机械能，故D 正确。
故选：ACD。

14. 【解答】解：由图像知额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程时， 在相同时间内，电热水壶消耗的电能最多，电烤箱其次，电饭锅消耗的电能最少，根据P
＝知电热水壶的功率最大、电烤箱其次，电饭锅功率最小；
A、由 W＝Pt 可知，用电器消耗的电能与电功率和通电时间有关，因不知道通电时间， 则无法比较产生热量的多少，故A 错误；
B、由上面的分析知，正常工作时，电热水壶比电饭锅的功率大，故 B 正确；
C、电热水壶、电烤箱和电饭锅正常工作过程时，电热水壶的功率最大、电烤箱其次，电饭锅功率最小，根据 I＝可知通过电饭锅的电流最小，故C 正确；
D、在一个月内，因不知道通电时间，则无法比较消耗的电能的多少，故D 错误。故选：BC。
15. 【解答】解：

A、工人施加的拉力 F＝200N，由于力的作用是相互的，工人受到的拉力 F 拉＝F＝200N， 提升重物时对水平台面的压力：F 压＝F 拉+G 人＝200N+600N＝800N，故A 正确；
B、由图可知，n＝3，F＝ ＝ ＝200N，
解得货物对地面的压力 F 压′＝400N，
则第一次拉绳子时，货物对地面的压强为 p＝＝4000Pa，故 B 正确；
C、第二次拉绳子的过程中，该滑轮组的机械效率 η＝×100%＝ ×100%
＝×100%＝ ×100%＝90%，故C 正确；
D、第二次拉绳子的过程中，工人拉力 F′＝ ＝ ＝ ，由于 n＝3，自由端绳子移动的速度：v＝3v 物＝3×0.09m/s＝0.27m/s，
根据 P＝＝＝Fv 求出拉力 F′的功率 P＝F′v＝＝90W，故 D
错误。

故选：ABC。
三、实验探究题（共 28 分，16 题 2 分，17、19、20、22、23 题各 4 分，18、21 题各 3 分）
16. 【解答】解：由图知，温度计一个大格是 10℃，其中又分了 10 份，故其分度值是1℃， “40”在“30”上方，说明温度高于 0℃，所以读数是 34℃。
故答案为：34。

17. 【解答】解：（1）右手四指沿电流的方向握住通电螺线管，则大拇指指向 A 端，故A 端是N 极。
（2）重力的方向总是竖直向下的，所以运动员在空中运动时所受重力的方向是沿图中

OB 向下的方向。

故答案为：（1）A； （2）OB。

18. 【解答】解：根据平面镜成像特点，平面镜成的是虚像，故蜡烛通过玻璃板所成的像是虚像。
像和物体大小相等，已知蜡烛的高度为 6cm，所以像的高度为 6cm。

像和物体关于平面镜对称，已知蜡烛与玻璃板之间的距离为 10cm，所以像到玻璃板的距离为 10cm。
故答案为：虚；6；10。

19. 【解答】解：（1）为了保护电路，应使电路中的电阻最大、电流最小，闭合开关前，滑动变阻器的滑片P 应置于最大阻值的 B 端；
（2）由图乙知，电流使用的 0～0.6A 量程，分度值为 0.02A，其示数为 0.3A，即灯泡正常发光时通过的电流 I＝0.3A，灯泡正常发光时的功率，即额定功率为： P＝UI＝2.5V×0.3A＝0.75W。
故答案为：（1）B；（2）0.3；0.75。

20. 【解答】解：（1）由图甲知，金属块的质量为 m＝50g+4g＝54g；

（2）由图乙知，金属块和水的总体积为 60mL，则金属块的体积为 V＝60mL﹣40mL＝ 20mL＝20cm3；
该金属块的密度为：

ρ＝ ＝＝2.7g/cm3。故答案为：54；20；2.7。
21. 【解答】解：（1）在此实验中，水吸收的热量是通过加热时间来反映的，加热时间越长，

说明吸热越多；

（2）由图乙知，水在沸腾前，吸收热量，温度升高；水在沸腾过程中吸热，但温度保持不变。
故答案为：（1）加热时间；（2）吸收热量，温度升高；吸收热量，温度不变。

22. 【解答】解：（1）实验步骤：

①将金属块悬挂在弹簧测力计下，测量金属块受到的重力G 并记录。

②在烧杯中装入适量的水，将金属块浸没在水中且不接触烧杯，静止时记录弹簧测力计的示数 F，用刻度尺测量烧杯中水的深度 h 并记录。
③向烧杯中加水，静止时记录弹簧测力计的示数 F，用刻度尺测量烧杯中水的深度 h 并记录。
④用公式 F 浮＝G﹣F 计算金属块所受浮力F 浮 1、F 浮 2 并记录。
（2）通过上述实验，由水的深度变化时，F 浮 1＝F 浮 2，就可以证明浸没在水中的物体所受的浮力大小与水的深度有关”的观点是错误的。
故答案为：（1）②将金属块浸没在水中且不接触烧杯；③向烧杯中加水，将金属块浸没在水中且不接触烧杯；④F 浮＝G﹣F；（2）＝。
23. 【解答】解：由图可知，定值电阻 R1 与热敏电阻 R2 串联接入电路，电流表测量电路中的电流，
根据欧姆定律可得，R 总＝，根据串联电路电阻规律可知，总电阻R 总＝R1+R2， 所以热敏电阻R2 的阻值R2＝R 总﹣R1＝﹣R1，
由于电源电压 U 不变，R1 为定值电阻，所以电路中的电流越大，热敏电阻 R2 的阻值越小，
由题意可知，在t1＜t2＜t3 的情况下，I1＜I2＜I3，所以热敏电阻R2 的阻值逐渐减小， 即热敏电阻 R2 的阻值随温度的升高而减小。
答：由图可知，定值电阻R1 与热敏电阻R2 串联接入电路，电流表测量电路中的电流，
根据欧姆定律可得，R 总＝，根据串联电路电阻规律可知，总电阻R 总＝R1+R2， 所以热敏电阻R2 的阻值R2＝R 总﹣R1＝﹣R1，
由于电源电压 U 不变，R1 为定值电阻，所以电路中的电流越大，热敏电阻 R2 的阻值越小，

由题意可知，在t1＜t2＜t3 的情况下，I1＜I2＜I3，所以热敏电阻R2 的阻值逐渐减小， 即热敏电阻 R2 的阻值随温度的升高而减小。
四、科普阅读题（共 4 分）
24. 【解答】解：（1）由“所谓极端条件，指的是在实验室中人为创造出来特别低的温度、特别强的磁场、特别高的压强等（如图所示）实验条件”可知，我国综合极端条件实验装置中的一个极端条件为极低温；
（2） “奋斗者”号在 10000m 深海中受到的压强：p＝ρ 海水 gh＝1.0×103kg/m3×10N/kg×
10000m＝1×108Pa，
则超高压极端条件的压强约为“奋斗者”号在10000m 深海中（海水密度取1.0×103kg/m3）
承受压强的倍数：n＝ ＝3800≈4000，故选 C；
（3） 选择极低温极端条件。因为，铝等物质在极低温极端条件下可以出现超导现象，此种情况下导线的电阻为 0，根据 Q＝I2Rt，电流通过导线产生的热量为 0，这样就可以减小电流通过导线产生的热量，从而突破限制。
答：（1）极低温；

（2）C；

（3）选择极低温极端条件。因为，铝等物质在极低温极端条件下可以出现超导现象，此种情况下导线的电阻为 0，根据 Q＝I2Rt，电流通过导线产生的热量为 0，这样就可以减小电流通过导线产生的热量，从而突破限制。
五、计算题(共 8 分，25、26 题各 4 分)
25. 【解答】解：由电路图可知，两电阻串联，电压表测 R2 两端的电压。
（1） 串联电路总电压等于各部分电压之和，所以电阻 R1 两端的电压：U1＝U﹣U2＝6V
﹣2V＝4V，

串联电路各处电流相等，根据欧姆定律可得通过电路的电流：I＝＝＝0.4A， 电阻R2 的阻值：R2＝＝＝5Ω；
（2） 电阻R1 消耗的电功率：P＝U1I＝4V×0.4A＝1.6W。
答：（1）电阻 R2 的阻值是 5Ω；
（2）电阻R1 消耗的电功率为 1.6W。

26．【解答】解：（1）





如图 1 所受，O 为支点，重力的力臂为 lA，F1 的力臂为 lB，依据杠杆的平衡条件 F1lB＝ GlA 可得：F1＝＝＝500N；
（2）







小京手扶栏杆时，抽象成杠杆模型如图 2 所示，O 为支点，重力的力臂为 lA′，F2 的力臂为 lB′，依据杠杆的平衡条件，F2lB′＝GlA′可得：F2＝，由图可知：lA′＜
lA，lB′＝lB，因此 F2＜F1。答：（1）F1 的大小为 500N。
（2）F2＜F1。




2022 年广东省广州市中考物理试卷
一、选择题：本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目要求。
1．（3 分）小芳步行的部分信息如图，根据信息可推断此过程小芳（ ）


A．步长约为 2m B．每分钟步行 15km

C．平均速度为 4km/h D．步行 3km 用时 15min

2．（3 分）一种合金魔术道具，久握在 34℃的手中不熔化，放在 60℃的水中会熔化，则该合金的熔点可能是（ ）
A．16℃ B．30℃ C．47℃ D．70℃ 3．（3 分）下列选项可能符合汽车热机能量流向的是（ ）




A．

B．
C．

D．

4．（3 分）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的 N 极和一个小磁针的

S 极被涂黑，则S 极被涂黑的小磁针是（ ）






A．甲 B．乙 C．丙 D．丁

5．（3 分）如图，列车停在平直轨道上，车厢中小球b 静止，忽略桌面对b 的摩擦及空气的影响。列车启动后，下列选项中的情况可能出现的是（ ）






A．

B．

C．





D．

6．（3 分）如图 1，连通器中的水静止，此时水面上方 a、b 处的气压为 pa0、pb0。在 b 上方





持续水平吹气，水面稳定后如图 2 所示，此时 a、b 处的气压为 pa、pb，水面下 c、d 处水 的 压 强 为 pc 、 pd ， 若 大 气 压 保 持 不 变 ， 则 （ ）

A．pc＞pd B．pa＞pb C．pa0＞pa D．pb0＝pb
7．（3 分）编钟是我国瑰宝，如图，敲 M 处发出的声音音调比敲N 处的高，比敲 P 处的低，则（ ）


A．编钟发出的声音频率只与其质量有关B．敲 P 处发出的声音频率高于敲N 处的
C．敲 P 处时，钟的振幅一定比敲 M 处时大

D．敲 N 处时，发出的声音响度一定比敲 M 处时大

8．（3 分）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电。用带电棒丙分别靠近甲、乙，下列能证明乙带电且甲、乙带异种电荷的现象是（ ）















A． B．

C． D．

9．（3 分）两款温控开关 k1 和 k2，当温度低于 50℃时，k1 保持闭合，k2 保持断开；当温度高于 50℃时，k1 保持断开，k2 保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻R 在水温低于 50℃时工作，在水温高于 50℃时不工作。下列电路图中符合用电安全且能实现该保温水壶功能的是（ ）
A． B．
C． D．
10．（3 分）两个量筒均装有 20mL 的水，往量筒分别放入甲、乙两个不吸水的物块，物块静止后如图所示，水的密度为 1g/cm3，g 取 10N/kg，则（ ）





A. 甲的体积为 40cm3
B. 甲受到的浮力为 0.4N

C. 乙排开水的体积小于 20mL D．乙受到的浮力小于甲受到的
二、非选择题：本题共 9 小题，共 60 分，按题目要求作答；17～18 题结合题目要求，涉及
计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
11．（3 分）如图，凸透镜的焦点为 F，光心为 O。

①在图中画出S 点发出的光线 a 经过透镜光心后的光线。

②S 点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。


12．（3 分）如图，一条光线垂直界面 AC 进入玻璃砖后，在界面 AB 上只发生反射，在图中画出该光线经界面 AB 反射和从界面 BC 离开玻璃砖后的光线。





13 ．（ 5 分）某个 LED 发 光 的 颜 色 与 通 过 其 电 流 方 向 的 关 系 如 图 1 。

















（1） 该 LED 在两次实验中发光情况如图 2 所示，两次实验线圈均在转动，线圈 1 顺时针转动，由此可知线圈 2 转动（选填“顺时针”“逆时针”）。
（2） 如图 3，导体棒 a 与该 LED 相连；在某磁场中，使 a 垂直于纸面左右往复运动（虚线为运动轨迹），LED 交替发出红、黄光，则该过程 a 中电流方向 （选填“不变”、
“变化”），该磁场可能的分布包括图 4 中哪些选项？ 。

14．（3 分）如图，小芳设想利用升降台让球越弹越高。将球从M 点竖直向下以某一速度抛出，球经静止在位置 a 的台面反弹后，到达的最高点为 N；经台面反弹后上升过程球的动能 （选填“增大”或“不变”或“减小”），N 比M 高（选填“可能”
或“不可能”）。球从 N 点下降时，台面已升至合适的位置 b 并保持静止，球再次经台面反弹后，到达的最高点P 比N 高（选填“可能”或“不可能”）。





15．（4 分）如图，甲、乙两同学分别对测力计调零。若抽板处对两同学食指的压力相等，则食指承受压强较大的是甲还是乙？ ，依据是 。


16．（4 分）小明用红外成像测温仪拍摄桌面，拍得画面显示桌面上 A、B、C 位置的温度如图 1 所示，接着他用手快速摩擦其中一个位置，在另一个位置喷上温度为 25.5℃的酒精， 再用红外成像测温仪拍摄桌面，拍得画面如图 2 所示。
（1） 小明在A、B、C 哪个位置用手快速摩擦桌面？ 。

（2） 喷在桌面上的酒精发生了哪种物态变化？ ；该物态变化过程要吸热还是放

热？ 。

（3） 图 2 中A、B 位置发出的红外线在真空中的传播速度大小是否相等？ 。

17．（12 分）汽车启动时，蓄电池向启动电动机 M 供电，设 M 两端电压为U，通过 M 的电流为 I，测得 U﹣t 和 I﹣t 图象如图 1。
（1）求 t1 时 M 的电功率；
（2）M 仅通过导线 a、b 接入电路，如图 2 所示，a 的电阻为 0.001Ω。若通过M 的电流为 200A，持续 0.5s，求此过程
①a 两端电压；

②a 产生的热量；





（3）一般采用电磁继电器控制 M 的通断电，利用实验器材模拟汽车启动，简易电路如图 3，A 与B 接触时M 通电，请用笔画线完成电路的连接。


18．（17 分）如图 1，工人将重 500N 的货物推入静止的货柜中（忽略空气阻力，g 取 10N/kg）。

（1） 在斜面上货物受到沿斜面向上 250N 的推力 F1，从 P 点匀速运动到 Q 点用时 4s。求此过程
①F1 的功率；
②斜面的机械效率。

（2） 在货柜的同一水平底面上，货物受到水平向右 100N 的推力 F2，从 A 点匀速运动到
B 点用时 1s，在 B 点撤去F2，货物继续运动 0.5s 停在 D 点。
①用“•”表示货物，在方框中画出货物在 C 点的受力示意图；

②货物到 A 点时为计时起点，在图 2 中画出 0～1.2s 货物所受摩擦力的大小随时间变化的图象。
（3） 图 3 中的尾板等效成图 4 中以 O 为支点的杠杆，处于水平静止，尾板自重为 G、受到绳的拉力为 F3（忽略绳重）。
①在图 4 中画出 F3 的力臂l；





②绳长一定，绳按图 5 方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力 F4
F3（选填“＞”、“＝”、“＜”）。

19．（9 分）小明想了解热水在图 1 的哪个杯子中降温更快，他往两杯子中倒入等质量热水，同时开始计时，测得水温随时间变化的图象如图 2。





（1） 由图 2 可推测 杯（选填“甲”“乙”）中的热水先降温至 40℃。

（2） 杯（选填“甲”“乙”）中的水在 0～10min 放出的热量较多，依据是 。

（3） 是什么因素造成了两杯热水降温快慢的不同？小明猜想可能是两杯子开口散热面积的不同和杯身散热的不同。请设计实验探究热水降温快慢与玻璃杯开口大小是否有关，写出实验步骤（已提供足量热水，从图 3 中自选器材）。
实验步骤： 。




2022 年广东省广州市中考物理试卷
参考答案与试题解析
一、选择题：本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目要求。
1. 【解答】解：A、由图可知，步行的距离 s＝3km＝3000m，步数 n＝4718，则步长约 L＝

＝≈0.64m，故A 错误；
BC、由图可知，步行用时 t＝45min，则步行速度 v＝＝＝km/min＝4km/h， 故 B 错误、C 正确；
D、由图可知，步行 3km 共用时 45min，故D 错误。故选：C。
2. 【解答】解：久握在 34℃的手中不熔化，放在 60℃的水中会熔化，说明该合金的熔点 t：

34℃＜t＜60℃，故ABD 选项错误，C 选项正确。故选：C。
3. 【解答】解：（1）热机是利用内能来做功的机器，故 B 错误；

ACD、汽车热机的效率通常为 20%～30%左右，只有D 选项中汽车热机工作时，有 30%

的内能转化为机械能，故 AC 错误、D 正确。故选：D。
4. 【解答】解：根据异名磁极相互吸引可知，乙、丙、丁的 N 极都被条形磁体的左端吸引，这说明条形磁体的左端为S 极，右端为N 极，甲被条形磁体的右端吸引，这说明所以甲的左端为S 极，故A 正确。
故选：A。

5. 【解答】解：列车停在平直轨道上，车厢中小球 b 静止，列车启动后，车厢由于受到牵引力的作用改变了运动状态，忽略桌面对 b 的摩擦及空气的影响，在水平方向上没有受到力的作用，小球由于具有惯性保持静止，即小球 b 相对于路灯 a 的位置不发生改变， 观察四个选项中的图，可知A 选项正确，BCD 选项错误。
故选：A。





6. 【解答】解：吹气前，该装置为连通器，连通器的水静止不流动时，水面是相平的，水面上方的压强是相同的，所以 pa0＝pb0；
在 b 上方持续水平吹气，b 中液面的上方的空气的流速变大，压强变小，所以 pa＞pb； 由于 b 处的流速变大，压强变小，所以 pb0＞pb；
此时左侧两管相等于是一个连通器，液体密度相同，c、d 处深度相同，所以pc＝pd； 综上所述，B 正确。
故选：B。

7. 【解答】解：

A、编钟发出的声音频率与编钟的位置等因素有关，故A 错误；

B、敲 P 比敲N 处时，编钟振动的体积小，振动的频率大，音调高，故 B 正确；

CD、响度的大小与振幅有关，振幅的大小与敲击的力的大小有关，所以敲P 处时，钟的振幅不一定比敲 M 处时大；敲 N 处时，发出的声音响度不一定比敲 M 处时大，故 CD 错误。
故选：B。

8. 【解答】解：

A、由图可知，甲、丙相互吸引，甲带电、丙带电，这说明甲、丙带异种电荷；丙与乙相互吸引，则乙可能带负电，也可能不带电，故 A 错误；
B、由图可知，甲、丙相互排斥，甲带电、丙带电，这说明甲、丙带同种电荷，甲带正电荷；丙与乙相互排斥，则乙带正电，甲、乙带同种电荷，故B 错误；
C、由图可知，甲、丙相互排斥，甲带电、丙带电，这说明甲、丙带同种电荷，甲带正电荷；丙与乙相互吸引，则乙可能带负电，也可能不带电，故C 错误；
D、由图可知，甲、丙相互吸引，甲带电、丙带电，这说明甲、丙带异种电荷，甲带负电； 丙与乙相互排斥，则乙带正电，故D 正确。
故选：D。

9. 【解答】解：

A、当 k1 保持闭合时，电源会被短路，故A 错误；
B、当 k2 保持闭合时，电源会被短路，故 B 错误；
C、由图可知，开关 k1 与R 串联在电路中，当温度低于 50℃时，k1 保持闭合，当温度高





于 50℃时，k1 保持断开，使得加热电阻 R 在水温低于 50℃时工作，在水温高于 50℃时不工作，故 C 正确；
D、由图可知，开关 k2 与R 串联在电路中，当温度低于 50℃时，k2 保持断开，当温度高于 50℃时，k2 保持闭合，使得加热电阻 R 在水温高于 50℃时工作，在水温低于 50℃时不工作，故D 错误。
故选：C。

10. 【解答】解：

排甲
AB、量筒中装有 20mL 的水，放入甲后，甲没有全部浸没在水中，量筒的示数为 60mL， 甲排开的水的体积为：V ＝60mL﹣20mL＝40mL＝40cm3＝4×10﹣5m3，甲的体积要大于 40cm3；
根据阿基米德原理可知，甲受到的浮力为：F 浮甲＝ρ 水 gV 排甲＝1.0×103kg/m3×10N/kg×4
×10﹣5m3＝0.4N；故A 错误，B 正确；
乙 排乙
CD、量筒中装有 20mL 的水，放入乙后，乙浸没，量筒的示数为 70mL，乙的体积即排开的水的体积为：V ＝V ＝70mL﹣20mL＝50mL＝50cm3＝5×10﹣5m3；
根据阿基米德原理可知，乙受到的浮力为：F 浮乙＝ρ 水 gV 排乙＝1.0×103kg/m3×10N/kg×5
×10﹣5m3＝0.5N，大于甲受到的浮力，故 CD 错误。故选：B。
二、非选择题：本题共 9 小题，共 60 分，按题目要求作答；17～18 题结合题目要求，涉及
计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
11. 【解答】解：①S 点出的光线 a 经过透镜光心后，其传播方向不变；

②S 点发出的一条光线经过透镜后与主光轴平行，这说明该入射光线反向延长是过焦点的，据此做出入射光线和折射光线，如图所示：






12. 【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变，光在 AB 界面反射时，反射角等于入射角都为 45°，反射光线垂直入射到玻璃与空气界面后进入空气中，在作








图时，注意先做出法线，如下图
13. 【解答】解：（1）线圈 1 顺时针转动，二极管发出红光；线圈 2 的磁感线的方向发生了改变，二极管发出的是黄光，这说明电流的方向也发生了改变；磁场方向、电流方向同时发生了变化，导体受力方向不变，所以线圈 2 也是顺时针转动；
（2）在某磁场中，使 a 垂直于纸面左右往复运动（虚线为运动轨迹），LED 交替发出红、黄光，这说明通过二极管的电流发生了变化，即该过程 a 中电流方向发生了变化；
电路中能产生感应电流，说明导体做切割磁感线运动，①③④中的导体都做切割磁感线运动，而②中的导体运动方向与磁感线方向相同，没有切割磁感线，不会产生感应电流， 二极管不发光。
故答案为：（1）顺时针：（2）变化：①③④。

14. 【解答】解：将球从 M 点竖直向下以某一速度抛出，此时具有的机械能为动能和重力势能之和，球经静止在位置 a 的台面反弹后，在上升过程，球的速度减小，球的动能减小，小球在运动过程中要克服摩擦阻力做功，所以小球的机械能减小，若克服摩擦阻力做功小于最开始的动能，到达的最高点为 N 点比 M 点高，若克服摩擦阻力做功大于最开始的动能，到达的最高点为 N 点比 M 点低，若克服摩擦阻力做功等于最开始的动能，到达的





最高点为 N 点 M 一样高；球从 N 点下降时，台面已升至合适的位置 b 并保持静止，球再次经台面反弹后，由于小球在运动过程中要克服摩擦阻力做功，小球的机械能减小， 到达的最高点P 比N 点低。
故答案为：减小；可能；不可能。
15. 【解答】解：由图可知，甲同学食指与抽板处的接触面积小于乙同学食指与抽板处的接触面积，而抽板处对两同学食指的压力相等，根据 p＝可知，甲同学食指承受的压强较
大。
故答案为：甲；由图可知，甲同学食指与抽板处的接触面积小于乙同学食指与抽板处的接触面积，而抽板处对两同学食指的压力相等，根据 p＝可知，甲同学食指承受的压强
较大。

16. 【解答】解：（1）位置 A 的温度升高的多，说明位置A 用手快速摩擦桌面。

（2） 喷洒在手上的酒精会很快变干，是因为酒精蒸发成了气体，属于汽化过程，汽化吸热。
（3） 各种电磁波在真空中的传播速度相等。

故答案为：（1）A：（2）汽化：吸热：（3）相等。

17. 【解答】解：（1）由图可知电动机两端的电压为 10V，通过电动机的电流为 200A，电动机的功率：P＝UI＝10V×200A＝2000W；
（2）①a 两端电压：U＝IR＝200A×0.001Ω＝0.2V；
②a0.5s 产生的热量：Q＝I2Rt＝（200A）2×0.001Ω×0.5s＝20J；
（3）由图可知，当开关闭合，电磁铁有磁性，衔铁被吸下，A 与 B 接触 M 通电，电路连接如下图所示：






答：（1）电动机的功率为 2000W；

（2） ①a 两端电压为 0.2V；

②产生的热量为 20J；

（3） 见解析内容。
18．【解答】解：（1）①v＝＝＝0.5m/s；
P＝F1v＝250N×0.5m/s＝125W；
②推力做的有用功W 有＝Gh＝500N×0.5m＝250J； 推力做的总功W 总＝F1s＝250N×2m＝500J；
η＝ ×100%＝ ＝50%；
（2） ①在C 点，物体受到重力，支持力和摩擦力。如图所示；
；
②滑动摩擦力大小和接触面粗糙程度以及压力有关，0～1.2s，接触面粗糙程度和压力没有变，所受摩擦力的大小为 100N，不变，故所受摩擦力的大小随时间变化的图象如图所示；






（3） ①F3 的方向沿斜面向上，过 O 点做 F3 所在直线的垂线段即为力臂 l；如图所示；
；
②图 4 和图 5 中，重力没有变，阻力臂没有变，动力臂为两次三角形斜边上的高线，由于两个三角形全等，故动力臂也没有变，根据杠杆的平衡条件，动力不变；
故答案为：（1）①F1 的功率是 125W；②斜面的机械效率是 50%。（2）如图所示；（3）如图所示；＝。
19．【解答】解：（1）由图 2 图象可知，乙杯中水的温度比甲杯中水的温度下降得快，因此乙杯中的热水先降温至 40℃。
（2） 由图 2 可知，在 0～10min 内，甲杯水降低的温度小于乙杯水降低的温度，即Δt 甲

＜Δt 乙，甲乙杯中水的质量相同，根据 Q＝cmΔt 可知，Q 甲＜Q 乙，即乙杯水放出的热量多；
（3） 根据控制变量法可知，探究热水降温快慢与玻璃杯开口大小是否有关，应控制水的质量和初温相同以及杯身的散热相同，只改变杯口的大小，
因此选择的器材如下：隔热材料、温度计、玻璃杯A、B 各一个，停表， 实验步骤如下：
①将玻璃杯 A、B 外表面都包上隔热材料；

②将玻璃杯 A、B 中倒入质量和初温相等的热水；

③用温度计测出两杯热水的温度 t0；
④用温度计每隔五分钟记录玻璃杯 A、B 中水的温度，重复 5 次，记录对应的温度，填





入下表：


t0/℃
t1/℃
t2/℃
t3/℃
t4/℃
t5/℃
A






B






⑤分析数据，得出结论。故答案为：（1）乙；
（2） 乙；在 0～10min 内，甲杯水降低的温度小于乙杯水降低的温度，即Δt 甲＜Δt 乙， 甲乙杯中水的质量相同，根据Q＝cmΔt 可知，Q 甲＜Q 乙，即乙杯水放出的热量多；
（3） ①将玻璃杯A、B 外表面都包上隔热材料；

②将玻璃杯 A、B 中倒入质量和初温相等的热水；

③用温度计测出两杯热水的温度 t0；

t0/℃
t1/℃
t2/℃
t3/℃
t4/℃
t5/℃
A






B







④用温度计每隔五分钟记录玻璃杯 A、B 中水的温度，重复 5 次，记录对应的温度，填入下表：






⑤分析数据，得出结论。


2022 年广东省广州市中考物理试卷
参考答案与试题解析
一、选择题：本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目要求。
1. 【解答】解：A、由图可知，步行的距离 s＝3km＝3000m，步数 n＝4718，则步长约 L＝

＝≈0.64m，故A 错误；
BC、由图可知，步行用时 t＝45min，则步行速度 v＝＝＝km/min＝4km/h， 故 B 错误、C 正确；
D、由图可知，步行 3km 共用时 45min，故D 错误。故选：C。
2. 【解答】解：久握在 34℃的手中不熔化，放在 60℃的水中会熔化，说明该合金的熔点 t：

34℃＜t＜60℃，故ABD 选项错误，C 选项正确。故选：C。
3. 【解答】解：（1）热机是利用内能来做功的机器，故 B 错误；

ACD、汽车热机的效率通常为 20%～30%左右，只有D 选项中汽车热机工作时，有 30%

的内能转化为机械能，故 AC 错误、D 正确。故选：D。
4. 【解答】解：根据异名磁极相互吸引可知，乙、丙、丁的 N 极都被条形磁体的左端吸引，这说明条形磁体的左端为S 极，右端为N 极，甲被条形磁体的右端吸引，这说明所以甲的左端为S 极，故A 正确。
故选：A。

5. 【解答】解：列车停在平直轨道上，车厢中小球 b 静止，列车启动后，车厢由于受到牵引力的作用改变了运动状态，忽略桌面对 b 的摩擦及空气的影响，在水平方向上没有受到力的作用，小球由于具有惯性保持静止，即小球 b 相对于路灯 a 的位置不发生改变， 观察四个选项中的图，可知A 选项正确，BCD 选项错误。
故选：A。

6. 【解答】解：吹气前，该装置为连通器，连通器的水静止不流动时，水面是相平的，水面上方的压强是相同的，所以 pa0＝pb0；

在 b 上方持续水平吹气，b 中液面的上方的空气的流速变大，压强变小，所以 pa＞pb； 由于 b 处的流速变大，压强变小，所以 pb0＞pb；
此时左侧两管相等于是一个连通器，液体密度相同，c、d 处深度相同，所以pc＝pd； 综上所述，B 正确。
故选：B。

7. 【解答】解：

A、编钟发出的声音频率与编钟的位置等因素有关，故A 错误；

B、敲 P 比敲N 处时，编钟振动的体积小，振动的频率大，音调高，故 B 正确；

CD、响度的大小与振幅有关，振幅的大小与敲击的力的大小有关，所以敲P 处时，钟的振幅不一定比敲 M 处时大；敲 N 处时，发出的声音响度不一定比敲 M 处时大，故 CD 错误。
故选：B。

8. 【解答】解：

A、由图可知，甲、丙相互吸引，甲带电、丙带电，这说明甲、丙带异种电荷；丙与乙相互吸引，则乙可能带负电，也可能不带电，故 A 错误；
B、由图可知，甲、丙相互排斥，甲带电、丙带电，这说明甲、丙带同种电荷，甲带正电荷；丙与乙相互排斥，则乙带正电，甲、乙带同种电荷，故B 错误；
C、由图可知，甲、丙相互排斥，甲带电、丙带电，这说明甲、丙带同种电荷，甲带正电荷；丙与乙相互吸引，则乙可能带负电，也可能不带电，故C 错误；
D、由图可知，甲、丙相互吸引，甲带电、丙带电，这说明甲、丙带异种电荷，甲带负电； 丙与乙相互排斥，则乙带正电，故D 正确。
故选：D。

9. 【解答】解：

A、当 k1 保持闭合时，电源会被短路，故A 错误；
B、当 k2 保持闭合时，电源会被短路，故 B 错误；
C、由图可知，开关 k1 与R 串联在电路中，当温度低于 50℃时，k1 保持闭合，当温度高于 50℃时，k1 保持断开，使得加热电阻 R 在水温低于 50℃时工作，在水温高于 50℃时不工作，故 C 正确；
D、由图可知，开关 k2 与R 串联在电路中，当温度低于 50℃时，k2 保持断开，当温度高于 50℃时，k2 保持闭合，使得加热电阻 R 在水温高于 50℃时工作，在水温低于 50℃时

不工作，故D 错误。故选：C。
10. 【解答】解：

排甲
AB、量筒中装有 20mL 的水，放入甲后，甲没有全部浸没在水中，量筒的示数为 60mL， 甲排开的水的体积为：V ＝60mL﹣20mL＝40mL＝40cm3＝4×10﹣5m3，甲的体积要大于 40cm3；
根据阿基米德原理可知，甲受到的浮力为：F 浮甲＝ρ 水 gV 排甲＝1.0×103kg/m3×10N/kg×4
×10﹣5m3＝0.4N；故A 错误，B 正确；
乙 排乙
CD、量筒中装有 20mL 的水，放入乙后，乙浸没，量筒的示数为 70mL，乙的体积即排开的水的体积为：V ＝V ＝70mL﹣20mL＝50mL＝50cm3＝5×10﹣5m3；
根据阿基米德原理可知，乙受到的浮力为：F 浮乙＝ρ 水 gV 排乙＝1.0×103kg/m3×10N/kg×5
×10﹣5m3＝0.5N，大于甲受到的浮力，故 CD 错误。故选：B。
二、非选择题：本题共 9 小题，共 60 分，按题目要求作答；17～18 题结合题目要求，涉及
计算的，应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分；有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
11. 【解答】解：①S 点出的光线 a 经过透镜光心后，其传播方向不变；

②S 点发出的一条光线经过透镜后与主光轴平行，这说明该入射光线反向延长是过焦点的，据此做出入射光线和折射光线，如图所示：

12. 【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变，光在 AB 界面反射时，反射角等于入射角都为 45°，反射光线垂直入射到玻璃与空气界面后进入空气中，在作










图时，注意先做出法线，如下图
13. 【解答】解：（1）线圈 1 顺时针转动，二极管发出红光；线圈 2 的磁感线的方向发生了改变，二极管发出的是黄光，这说明电流的方向也发生了改变；磁场方向、电流方向同时发生了变化，导体受力方向不变，所以线圈 2 也是顺时针转动；
（2）在某磁场中，使 a 垂直于纸面左右往复运动（虚线为运动轨迹），LED 交替发出红、黄光，这说明通过二极管的电流发生了变化，即该过程 a 中电流方向发生了变化；
电路中能产生感应电流，说明导体做切割磁感线运动，①③④中的导体都做切割磁感线运动，而②中的导体运动方向与磁感线方向相同，没有切割磁感线，不会产生感应电流， 二极管不发光。
故答案为：（1）顺时针：（2）变化：①③④。

14. 【解答】解：将球从 M 点竖直向下以某一速度抛出，此时具有的机械能为动能和重力势能之和，球经静止在位置 a 的台面反弹后，在上升过程，球的速度减小，球的动能减小，小球在运动过程中要克服摩擦阻力做功，所以小球的机械能减小，若克服摩擦阻力做功小于最开始的动能，到达的最高点为 N 点比 M 点高，若克服摩擦阻力做功大于最开始的动能，到达的最高点为 N 点比 M 点低，若克服摩擦阻力做功等于最开始的动能，到达的最高点为 N 点 M 一样高；球从 N 点下降时，台面已升至合适的位置 b 并保持静止， 球再次经台面反弹后，由于小球在运动过程中要克服摩擦阻力做功，小球的机械能减小，到达的最高点P 比N 点低。
故答案为：减小；可能；不可能。

15. 【解答】解：由图可知，甲同学食指与抽板处的接触面积小于乙同学食指与抽板处的接
触面积，而抽板处对两同学食指的压力相等，根据 p＝可知，甲同学食指承受的压强较大。
故答案为：甲；由图可知，甲同学食指与抽板处的接触面积小于乙同学食指与抽板处的接触面积，而抽板处对两同学食指的压力相等，根据 p＝ 可知，甲同学食指承受的压强

较大。

16. 【解答】解：（1）位置 A 的温度升高的多，说明位置A 用手快速摩擦桌面。

（2） 喷洒在手上的酒精会很快变干，是因为酒精蒸发成了气体，属于汽化过程，汽化吸热。
（3） 各种电磁波在真空中的传播速度相等。

故答案为：（1）A：（2）汽化：吸热：（3）相等。

17. 【解答】解：（1）由图可知电动机两端的电压为 10V，通过电动机的电流为 200A，电动机的功率：P＝UI＝10V×200A＝2000W；
（2）①a 两端电压：U＝IR＝200A×0.001Ω＝0.2V；
②a0.5s 产生的热量：Q＝I2Rt＝（200A）2×0.001Ω×0.5s＝20J；
（3）由图可知，当开关闭合，电磁铁有磁性，衔铁被吸下，A 与 B 接触 M 通电，电路连接如下图所示：


答：（1）电动机的功率为 2000W；

（2） ①a 两端电压为 0.2V；

②产生的热量为 20J；

（3） 见解析内容。
18．【解答】解：（1）①v＝＝＝0.5m/s；
P＝F1v＝250N×0.5m/s＝125W；
②推力做的有用功W 有＝Gh＝500N×0.5m＝250J； 推力做的总功W 总＝F1s＝250N×2m＝500J；
η＝ ×100%＝ ＝50%；
（2） ①在C 点，物体受到重力，支持力和摩擦力。如图所示；









；
②滑动摩擦力大小和接触面粗糙程度以及压力有关，0～1.2s，接触面粗糙程度和压力没有变，所受摩擦力的大小为 100N，不变，故所受摩擦力的大小随时间变化的图象如图所示；


（3） ①F3 的方向沿斜面向上，过 O 点做 F3 所在直线的垂线段即为力臂 l；如图所示；
；
②图 4 和图 5 中，重力没有变，阻力臂没有变，动力臂为两次三角形斜边上的高线，由于两个三角形全等，故动力臂也没有变，根据杠杆的平衡条件，动力不变；
故答案为：（1）①F1 的功率是 125W；②斜面的机械效率是 50%。（2）如图所示；（3）如图所示；＝。
19．【解答】解：（1）由图 2 图象可知，乙杯中水的温度比甲杯中水的温度下降得快，因此乙杯中的热水先降温至 40℃。
（2） 由图 2 可知，在 0～10min 内，甲杯水降低的温度小于乙杯水降低的温度，即Δt 甲

＜Δt 乙，甲乙杯中水的质量相同，根据 Q＝cmΔt 可知，Q 甲＜Q 乙，即乙杯水放出的热量多；
（3） 根据控制变量法可知，探究热水降温快慢与玻璃杯开口大小是否有关，应控制水的质量和初温相同以及杯身的散热相同，只改变杯口的大小，

因此选择的器材如下：隔热材料、温度计、玻璃杯A、B 各一个，停表， 实验步骤如下：
①将玻璃杯 A、B 外表面都包上隔热材料；

②将玻璃杯 A、B 中倒入质量和初温相等的热水；

③用温度计测出两杯热水的温度 t0；

t0/℃
t1/℃
t2/℃
t3/℃
t4/℃
t5/℃
A






B







④用温度计每隔五分钟记录玻璃杯 A、B 中水的温度，重复 5 次，记录对应的温度，填入下表：






⑤分析数据，得出结论。故答案为：（1）乙；
（2） 乙；在 0～10min 内，甲杯水降低的温度小于乙杯水降低的温度，即Δt 甲＜Δt 乙， 甲乙杯中水的质量相同，根据Q＝cmΔt 可知，Q 甲＜Q 乙，即乙杯水放出的热量多；
（3） ①将玻璃杯A、B 外表面都包上隔热材料；

②将玻璃杯 A、B 中倒入质量和初温相等的热水；

③用温度计测出两杯热水的温度 t0；

t0/℃
t1/℃
t2/℃
t3/℃
t4/℃
t5/℃
A






B







④用温度计每隔五分钟记录玻璃杯 A、B 中水的温度，重复 5 次，记录对应的温度，填入下表：






⑤分析数据，得出结论。

2022 年广东省中考物理试卷
一、选择题：本大题共 7 小题，每小题 3 分，共 21 分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（3 分）下列关于普通教室内的物理量的估测，符合实际的是（ ）

A．一根粉笔的质量约为 1kg B．课桌的高度约为 70cm
C．室内大气压强约为 100Pa

D．室温约为 60℃

2．（3 分）小明发现衣柜里防虫用的樟脑丸会越来越小，此现象属于哪种物态变化（ ）

A．熔化 B．升华 C．汽化 D．液化3．（3 分）下列微观粒子中，尺度最大的是（ ）
A．原子 B．电子 C．质子 D．中子4．（3 分）下列关于声音的说法，不正确的是（ ）
A. 临街住宅安装双层玻璃可以减弱噪声

B. 长期佩戴耳机开大音量听音乐可能损伤听力C．北京天坛的回音壁利用了声音反射的原理D．声呐通过次声波的回声定位探索海洋的秘密
5．（3 分）关于能量和能源，下列说法正确的是（ ）

A．煤、石油、天然气都是可再生能源B．电能是一次能源
C．水力发电是将水的机械能转化为电能D．太阳释放的能量是核裂变产生的
6．（3 分）分别使用图中四种装置匀速提升同一重物，不计滑轮重、绳重和摩擦，最省力的是（ ）
A． B． C． D．

7．（3 分）图中的 a 表示垂直于纸面的一段导线，它是闭合电路的一部分，当a 在下列磁场中沿图中所示方向运动时，不会产生感应电流的是（ ）
A． B．
C． D．
二、填空题：本大题共 7 小题，每空 1 分，共 21 分。
8．（3 分）班级厨艺展示活动中，用煤气炉烹饪食物主要是通过 （选填“做功”或

“热传递”）的方式增大食物的内能；现场香气四溢属于 现象，表明分子在不停

地做无规则的运动。活动结束，剩余煤气的热值 （选填“变大”“变小”或“不

变”）。

9．（3 分）如图表示四冲程汽油机处于 冲程。汽车尾气带走的能量 （选填

“能”或“不能”）自动汇集回来转化成燃料的化学能，这反映了能量的转化具有 。
10．（3 分）一枚实心纪念币的质量为 16g，体积为 2cm3，纪念币的密度是 g/cm3。

可见，这枚纪念币 （选填“是”或“不是”）纯金制成。若宇航员将这枚纪念币带到太空，其质量 （选填“变大”“变小”或“不变”）。（ρ 金＝19.3×103kg/m3） 11．（3 分）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰 立的
实像。利用这一成像规律可制成 （选填“照相机”“投影仪”或“放大镜”）。若

保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜， 此时光屏上像的大小与原来的像对比应 （选填“变大”“变小”或“不变”）。



12．（3 分）家庭电路中，电热水壶应与其他家用电器 联。若用电热水壶加热 0.8kg

的水，使其温度从 30℃升高到 80℃，则水吸收的热量是 J。此过程中，电热水

壶实际消耗的电能 （选填“大于”“等于”或“小于”）水吸收的热量。[c 水＝4.2
×103J/（kg•℃）]
13．（3 分）“西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。如图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的 形成的 （选填“实”
或“虚”）像。若水深 3m，当白鹭距离水面 5m 时，它的像距离水面 m。

14．（3 分）图甲中过山车从A 点出发，先后经过B、C、D、E 点。图乙是过山车在 B、C、 D、E 点的动能和重力势能大小的示意图，则过山车的动能在 点最大，B 点重力
势能的大小 E 点动能的大小。在这个过程中，过山车的机械能是 （选

填 “ 变 化 ” 或 “ 不 变 ” ） 的 。
三、作图题：本题共 3 小题，共 7 分。
15．（2 分）如图所示，物体A 保持静止，画出A 所受重力G 和拉力 F 的示意图。
16．（2 分）如图所示，一束光从水中射向水面 O 点，画出法线、反射光线和大致的折射光

线。


17．（3 分）如图所示，画出通电螺线管中的电流方向和它外部磁感线 a 的方向。

四、实验题：本大题共 3 小题，第 18 小题 7 分，第 19、20 小题各 6 分，共 19 分。
18．（7 分）（1）图 1 中刻度尺的分度值为 mm，物体的长度为 cm。

（2） 与毛皮摩擦过的橡胶棒因得到电子而带 电。用带电的橡胶棒接触验电器的

金属球，金属箔张开，如图 2 所示，这两片金属箔带 种电荷。

（3） 体温计是根据液体 的规律制成的。体温计离开人体后，直管内的水银

（选填“能”或“不能”）自动退回玻璃泡，所以体温计能离开人体读数。图 3 中的体温计示数是 ℃。


19．（6 分）在“探究杠杆的平衡条件”实验中：

（1） 小明安装好杠杆后，发现其左端下沉，如图甲所示，为使杠杆在水平位置平衡，应将平衡螺母向 调节。
（2） 如图乙所示，杠杆调节平衡后，在 A 处悬挂 3 个钩码，每个钩码重 0.5N。如果在 B

处施加一个拉力使杠杆在水平位置再次平衡，当方向为 时，拉力最小，大小为

N。

（3） 课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂 l1：l2
＝ ，若两边同时各取走―枚硬币，则杠杆的 端将下沉。


20．（6 分）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为 1.5V）。

（1） 小明按电路图连接实物，刚接上最后一根导线，看到电流表的指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是 。
（2） 实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：

测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0

0.3
电流 I/A
0.32
0.30
0.26

0.18
①第 4 次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是

V，通过它的电流是 A。

②小灯泡正常发光时的电阻是 Ω。

③第 5 次测量中，小灯泡不发光，小明断定是灯丝断了。这个判断是 （选填“正

确”或“错误”）的，理由是 。

五、计算题：本大题共 2 小题，第 21 小题 7 分，第 22 小题 6 分，共 13 分。
21．（7 分）图中某智能机器人的质量为80kg，其轮子与水平地面接触的总面积为5×10﹣4m2。

在水平地面上工作时，该机器人匀速直线移动的速度为 1m/s，所受阻力是机器人重力的

0.05 倍。求：（取 g＝10N/kg）

（1） 机器人对水平地面的压强；

（2） 机器人在水平地面上匀速直线移动时的牵引力；

（3） 机器人在水平地面上匀速直线移动 30s，此过程中牵引力做的功。


22．（6 分）某电热取暖器的简化电路如图所示，R1、R2 为发热电阻。取暖器工作时，通过开关 S1 和 S2 实现低温、高温的挡位控制。已知高温挡功率为 1320W，R1＝55Ω。求：
（1） 取暖器工作时通过R1 的电流；
（2） 取暖器处于低温挡时，工作 1min 产生的热量；

（3） R2 的阻值。

六、综合能力题：本大题共 3 小题，第 23 小题 7 分，第 24、25 小题各 6 分，共 19 分。
23．（7 分）我国自主研制的载人深潜器下潜深度已突破 10000m，在载人深潜领域达到世界领先水平。（取 ρ 海水＝1.03×103kg/m3，ρ 水＝1.0×103kg/m3，g＝10N/kg）
（1） 潜水艇活动的海水深度一般为 300m 至 600m。它可以通过水舱排水或充水来改变 ，从而实现浮沉。
（2） 深潜器可进入更深的水域，在 10000m 的深处，海水产生的压强为 Pa。由

于深海海水压强太大，深潜器实现浮沉的方法与潜水艇有所不同。

（3） 小明阅读资料后，利用如图的装置模拟深潜器在水中的运动过程。物体甲、乙由一条细线连接且在水中处于静止状态，已知乙的质量为 0.2kg，体积为 25cm3，则乙所受浮力的大小为 N，乙受到细线的拉力为 N。若剪断细线，甲将 （选

填“上浮”“悬浮”或“下沉”），此时甲所受浮力 （填字母）。

A.增大，且大于重力B.不变，且等于重力C.不变，且大于重力D.减小，且小于重力

24．（6 分）图甲为部分电磁波的频率分布示意图。









（1） 由图可知，紫外线 （选填“是”或“不是”）电磁波。它在真空中的传播

速度约为 m/s。

（2） 下列实例中，属于紫外线应用的是 （填字母）。

A.遥控器控制电视B.体检时拍X 光片C.医院杀菌消毒灯
D.“测温枪”测量体温

（3） 少量的紫外线照射是有益的，过量的紫外线照射会损伤皮肤。紫外线能使荧光物质发光，小明想检验某防晒霜对紫外线的阻挡作用，利用图乙所示的实验装置在暗室及一定防护下进行实验。
步骤一：如图乙所示，固定好紫外线灯和涂有荧光物质的硬纸板，将一块大小合适的玻璃板放置在 （选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域，且调整玻璃板与硬纸板平行；
步骤二：打开紫外线灯，荧光物质发光；

步骤三：关闭紫外线灯，荧光物质不发光；

步骤四：按产品的说明书要求在玻璃板上均匀涂满防晒霜，再次打开紫外线灯，荧光物质有微弱发光。
由此可推断，该防晒霜 （选填“能”或“不能”）阻挡全部紫外线。

25．（6 分）阅读下列短文，回答问题。

直流充电桩

直流充电桩是一种为电动汽车补给能量的装置，如图甲所示。它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为 D。充电时，充电桩的充电功率 P 会随着电池的 D 的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。
现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D 为 30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为 0。开始充电后，P 与 D 的关系如图乙所示（为方便计算，图像已作近似处理）。充满后，立即停止充电。当 D 达到 70%时充电桩显示屏的部分即时信息如表。














充电电压（V）
充电电流（A）
充电时长（min）
充电度数（kW•

h）
充电费用（元）
400

45
24.0
28.80
（1） 通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 。

（2） 在 D 从 30%增至 70%的过程中，充电功率大致的变化规律是 。当 D 为 70%

时，充电电流为 A。

（3） 若充电过程中充电电费单价不变，则测试全过程的充电费用为 元。

（4） 设 D 从 70%增至 80%所需时间为 t1，从 80%增至 90%所需时间为 t2，且t1：t2＝2： 3，则测试全过程的充电总时长为 min。

2022 年广东省中考物理试卷
参考答案与试题解析
一、选择题：本大题共 7 小题，每小题 3 分，共 21 分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 【解答】解：

A、一块橡皮的质量在 5g 左右，粉笔的质量与此差不多，在 5g 左右，故 A 不符合实际；

B、课桌高度约为 70cm，故 B 符合实际；

C、教室内大气压强约为 1 个标准大气压，即 1.01×105Pa，故 C 不符合实际； D、夏季室温约为 30℃左右，冬季更低，不可能达到 60℃，故D 不符合实际。故选：B。
2. 【解答】解：衣柜里防虫用的樟脑丸，过一段时间会变小，这是固态的樟脑丸直接升华为气态。故选项ACD 错误，B 正确。
故选：B。

3. 【解答】解：物质是由分子组成的，分子是由原子组成的，原子是由原子核和电子组成的，原子核是由质子和中子构成，质子和中子又由夸克组成，因此尺度最大的是原子。
故选：A。

4. 【解答】解：A、临街住宅安装双层玻璃可以在声音传播过程中减弱噪声，故 A 正确；

B、长期佩戴耳机开大音量听音乐，增大声音的响度，可能损伤听力，故B 正确；

C、驰名中外的北京天坛里的回音壁有非常美妙的声音现象，它是我国古代建筑师利用声音的反射造成的音响效果，故C 正确；
D、声呐通过超声波的回声定位探索海洋的秘密，故D 错误。故选：D。
5. 【解答】解：A、煤、石油、天然气都是化石能源，不能在短时间内形成，是不可再生能源，故A 错误；
B、电能需通过消耗一次能源才能获得，是二次能源，故B 错误； C、水力发电机发电时是将水的机械能转化为电能，故 C 正确； D、太阳释放的能量是氢核聚变产生的，故D 错误。
故选：C。

6. 【解答】解：由题知，不计摩擦和动滑轮重，

A、使用的是滑轮组，n＝3，F＝G。B、使用的是滑轮组，n＝2，F＝G； C、使用的是定滑轮，F＝G；
D、使用的是动滑轮，F＝ G； 由此可知A 图中最省力，F＝G。故选：A。
7. 【解答】解：ABC、由题意知导体是闭合电路中的导体，由图知，当 a 在图示磁场中沿图中所示方向运动时，导体做切割磁感线运动，所以会产生感应电流，故 ABC 不符合题意； D、导体是闭合电路中的部分导体，但当 a 在图示磁场中沿图中所示方向运动时，导体没有做切割磁感线运动，不会产生感应电流，故 D 符合题意。
故选：D。
二、填空题：本大题共 7 小题，每空 1 分，共 21 分。
8. 【解答】解：用煤气炉烹饪食物，食物从锅中吸收热量，用热传递的方式增大食物的内能；食物的香气四溢是扩散现象，说明分子在不停地做无规则运动，
因为热值是燃料的一种性质，活动结束，燃烧一部分后，剩余煤气的种类没变，故其热值不变。
故答案为：热传递；扩散；不变。

9. 【解答】解：图中排气门打开，活塞上行，气体流出汽缸，是排气冲程；

大量向外散失的能量不会自动再汇集回来，说明能量转化和转移是具有方向性； 故答案为：排气；不能；方向性。
10. 【解答】解：纪念币的密度：

ρ＝ ＝＝8g/cm3＝8×103kg/m3，
由 ρ＜ρ 金＝19.3×103kg/m3 可知，该纪念币不是用纯金制成的。
若宇航员将这枚纪念币带到太空，位置发生了变化，物体的质量不随位置变化而变化， 故其质量不变。
故答案为：8；不是；不变。

11. 【解答】解：由图可知，物距大于像距，由凸透镜成像规律可知，此时成倒立缩小的实

像，利用这一成像规律可制成照相机；

若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜， 物距、像距不变，此时光屏上像的大小与原来的像对比不变。
故答案为：倒；照相机；不变。

12. 【解答】解：家庭电路中各用电器之间或插座之间都是并联连接，这样在工作时才会互不影响，电则热水壶应与其他家用电器并联。
水吸收的热量：
Q 吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×0.8kg×（80℃﹣30℃）＝1.68×105J； 因为在烧水过程中，有热损失，所以电热水壶实际消耗的电能大于水吸收的热量。故答案为：并；1.68×105；大于。
13. 【解答】解：水中的“白鹭”属于倒影，所以是反射所成虚像；物体到平面镜的距离和像到平面镜的距离相等。当白鹭距离水面 5m 时，它的像距离水面 5m。
故答案为：反射；虚；5。
14. 【解答】解：（1）由图乙可知，过山车的动能在 C 点最大，在B 点最小；B 点的重力势能大小与E 点的动能大小相等；
（2）由于机械能等于动能和势能的总和，由图乙可知，从 B 到 C 点、再到 D 点、最后到达 E 点的过程中，重力势能与动能之和越来越小，所以在这个过程中，过山车的机械能是变化的。
故答案为：C；等于；变化。
三、作图题：本题共 3 小题，共 7 分。
15. 【解答】解：由图可知，物体静止时，弹簧测力计对物体的拉力 F 与物体受到的重力G是一对平衡力，这两个力的大小相等，方向相反，作用在同一条竖直方向的直线上， 拉力的方向与细线重合，力的作用点在重心（几何中心）。
A 所受重力G 和拉力 F 的示意图如下图所示：

故答案为：见上图。

16. 【解答】解：图中经过入射点 O 作出垂直于界面的法线（虚线），根据反射角 r1 等于入射角 i 画出反射光线；
根据折射角 r2 大于入射角i 画出折射光线，折射光线偏离法线。如图所示：
。
17. 【解答】解：根据电源正负极判断螺线管中电流的方向，在电源外部，电流方向从电源正极经螺线管回到电源负极；用右手握住螺线管，使四指所指的方向为电流的方向， 则大拇指所指的右侧为线圈的N 极，左侧为 S 极；磁体外部的磁感线由 N 极指向 S 极， 据此标出外部磁感线的方向。如图所示：








故答案为：如图所示。
四、实验题：本大题共 3 小题，第 18 小题 7 分，第 19、20 小题各 6 分，共 19 分。
18. 【解答】解：（1）由图 1 可知，刻度尺的 1cm 长均分成 10 个小格，所以其分度值为 1mm； 物体的起始刻度为0.00cm，末刻度为3.85cm，所以物体的长度为3.85cm﹣0.00cm＝3.85cm；
（2） 物体得到电子带负电；带负电的橡胶棒与验电器的金属球接触后，使金箔带上等量的负电荷而张开，即金属箔带同种电荷；
（3） 体温计是根据液体热胀冷缩的规律制成的；

由它的结构可知，水银泡上方有个细小的弯管，使得直管内的水银不能自动退回玻璃泡； 图 3 中体温计的分度值为 0.1℃，示数是 36.5℃。
故答案为：（1）1；3.85；（2）负；同；（3）热胀冷缩；不能；36.5。

19. 【解答】解：（1）如图甲所示，杠杆左端下沉，其右端偏高，应将平衡螺母向上翘的右

端移动，使杠杆在水平位置平衡；

（2） 根据杠杆的平衡条件，F1l1＝F2l2 知要使力最小，需要使力臂最大，当力的方向竖直向下时，力臂最长，力最小；
在A 点悬挂 3 个钩码，则由杠杆的平衡条件得：3G×4l＝FB×3l， 解得：最小的力FB＝4G＝4×0.5N＝2N；
（3） 根据杠杆的平衡条件，F1l1＝F2l2
设每个硬币的重力为 G，则由图可得，2Gl1＝4Gl2， 则 l1：l2＝2：1；
若两边同时各取走―枚硬币，则左边为：Gl1＝2Gl2，右边为 3Gl2， 由于 2Gl2＜3Gl2，所以杠杆的右端将下沉。
故答案为：（1）右；（2）竖直向下；2；（3）2：1；右。

20. 【解答】解：（1）连接电路中，开关没有处于断开状态，刚接上最后一根导线，电流表的指针立刻有偏转；
（2） ①根据图乙可知，电压表量程为 0～3V，每一个大格代表 1V，每一个小格代表 0.1V，电压为 0.6V；电流表使用的 0～0.6A，每一个大格代表 0.2A，每一个小格代表0.02A，电流为 0.22A；
②小灯泡额定电压为 1.5V，第 2 次实验可知小灯泡额定电流为 0.3A，小灯泡正常发光时
的电阻为：R＝＝＝5Ω；
③这个判断是错误的，理由是如果灯丝断了，整个电路断路，则电流表无示数，电压表有示数，小灯泡不发光。
故答案为：（1）开关没有处于断开状态；（2）①0.6；0.22；②5；③错误；如果灯丝断了，整个电路断路，则电流表无示数，电压表有示数。
五、计算题：本大题共 2 小题，第 21 小题 7 分，第 22 小题 6 分，共 13 分。
21. 【解答】解：（1）机器人的重力：G＝mg＝80kg×10N/kg＝800N；在水平地面上工作时，机器人对水平地面的压力：F＝G＝800N；
机器人对水平地面的压强：p＝＝＝1.6×106Pa；
（2）机器人在水平地面受到的阻力 f＝0.05G＝0.05×800N＝40N；

机器人匀速直线运动时，机器人在水平方向上受力平衡，则机器人的牵引力 F 牵＝f＝40N；

（3） 此过程中牵引力做的功：W＝F 牵 s＝F 牵 vt＝40N×1m/s×30s＝1200J。

答：（1）机器人对水平地面的压强为 1.6×106Pa；
（2） 机器人在水平地面上匀速直线移动时的牵引力为 40N；

（3） 机器人在水平地面上匀速直线移动 30s，此过程中牵引力做的功为 1200J。22．【解答】解：（1）当闭合 S1、S2 时，R1、R2 并联，所以 U＝U1＝U2＝220V，
取暖器工作时通过R1 的电流：

I1＝ ＝＝4A；
（2） 当只闭合 S1 时，只有 R1 工作，当闭合 S1、S2 时，R1、R2 并联，根据并联电路的电阻特点可知，并联的总电阻小于任一分电阻，
电压是一定的，根据 P＝可知，当只闭合 S1 时，只有 R1 工作，电路中的电阻最大，
电功率最小，电热取暖器处于低温挡，取暖器处于低温挡时，工作 1min 产生的热量：
Q＝I2R1t＝（4A）2×55Ω×1×60s＝5.28×104J；
（3） 低温挡的额定功率：P 低＝＝＝880W，
当闭合 S1、S2 时，R1、R2 并联，电路中的电阻最小，电功率最大，电热取暖器处于高温挡；
R2 的电功率：P2＝P 高﹣P 低＝1320W﹣880W＝440W；
由P＝UI 可知，通过电阻R2 的电流：I2＝＝＝2A；
R2 的阻值：

R2＝ ＝ ＝110Ω。
答：（1）取暖器工作时通过 R1 的电流是 4A；
（2） 取暖器处于低温挡时，工作 1min 产生的热量是 5.28×104J；
（3） R2 的阻值为 110Ω。
六、综合能力题：本大题共 3 小题，第 23 小题 7 分，第 24、25 小题各 6 分，共 19 分。
23. 【解答】解：（1）潜水艇是通过改变自重来实现上浮和下沉的；
（2）海水产生的压强：p＝ρ 海gh＝1.03×103kg/m3×10N/kg×10000m＝1.03×108Pa；
（3）乙浸没在水中，排开水的体积等于乙的体积，即：V 排水＝V 乙，
乙所受浮力：F 浮乙＝ρ 水 gV 排水＝1.0×103kg/m3×10N/kg×25×10﹣6m3＝0.25N；

乙静止时，受到竖直向下的重力、竖直向上的浮力和绳子拉力的作用，

由力的平衡条件可知，拉力：F 拉＝G 乙﹣F 浮乙＝m 乙 g﹣F 浮乙＝0.2kg×10N/kg﹣0.25N＝
1.75N；

剪断细线前，甲静止时，受到竖直向下的重力、拉力和竖直向上的浮力的作用，

由力的平衡条件可得，F 拉+G 甲＝F 浮甲，此时浮力大于重力，当剪断细线后，甲不受向下的拉力作用，由于浮力大于重力，所以甲会上浮，露出水面前，甲排开水的体积不变， 由 F 浮＝ρ 水 gV 排可知，甲受到浮力不变，故C 正确。
故答案为：（1）自身重力；（2）1.03×108；（3）0.25；1.75；上浮；C。
24. 【解答】解：（1）紫外线属于电磁波；电磁波在真空中的传播速度是 3×108m/s；
（2） B、体检时拍X 光片，由图甲可知，X 射线不属于紫外线，故 B 错误；

AD、遥控器和的测温枪是利用红外线工作的，故 AD 错误；

C、紫外线化学作用强，可以杀死微生物，医院杀菌消毒灯是利用紫外线工作的，故 C

正确； 故选C；
（3） 涂有荧光物质的硬纸板可以用来检验有没有紫外线射到硬纸板上，因此应将玻璃板放在紫外线灯和硬纸板之间，即Ⅱ位置；
由步骤二、三可知，没有紫外线射到硬纸板上时，荧光物质不发光；有紫外线照射到硬纸板上时，荧光物质发光，由步骤四可知，荧光物质有微弱发光，说明有少量的紫外线透过涂有防晒霜的玻璃板射到硬纸板上，因此防晒霜不能阻挡全部紫外线。
故答案为：（1）是；3×108；（2）C；（3）Ⅱ；不能。 25．【解答】解：
（1） 通常，直流充电桩比交流充电桩的充电电压更高、电流更大，由P＝UI 可知，充电功率更大；
（2） 由图乙知，D 从 30%增至 70%的过程中，充电功率大致的变化规律是先变大，后不变；
当D 达到 70%时，充电功率为 40kW＝40000W， 由表中数据知，D 达到 70%时，充电电压为 400V， 由P＝UI 可知，此时的充电电流：
I＝ ＝ ＝100A；

（3） 由表中数据知，D 达到 70%时，即充入充满状态储能的 40%时，充电度数为 24.0kW

• h，充电费用 28.80 元，
电费单价为：＝1.20 元/kW•h，
则充满电还需充入 30%，需消耗的电能为：W′＝＝18kW•h， 测试全过程的充电费用为（24+18）kW•h×1.20 元/kW•h＝50.4 元；
（4） 由题意可知，充满电时储存的电能为：W＝ ＝60kW•h，
由图乙知，D 从 80%至 90%时，即 D 增加 10%，消耗电能 W2＝10%×W＝10%×60kW• h＝6kW•h，
此过程中充电功率P2＝15kW 保持不变，

由 W＝Pt 可得，此时充电的时间 t2＝＝＝0.4h＝24min，
D 从 90%至 100%的过程中，充电功率不变，充电时间也为 24min， 由题知，t1：t2＝2：3，
所以D 从 70%增至 80%所需时间：t1＝t2＝×24min＝16min，
由表中数据知，D 从 30%增至 70%的过程中充电时长 45min，

所以测试全过程的充电总时长 t＝45min+16min+24min+24min＝109min。故答案为：（1）大；（2）先变大，后不变；100；（3）50.4；（4）109。

2022 年河北省中考物理试卷
一、选择题（本大题共 12 个小题，共 27 分。1～9 小题为单选题，每小题的四个选项中， 只有一个选项符合题意，每小题 2 分；10～12 小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题 2 分，全选对的得 3 分，选对但不全的得 2 分，有错选或不选的不得分）
1．（2 分）如图所示，封闭在注射器中的空气被压缩后，气体分子的（ ）

A．个数减少 B．质量减小 C．间隔减小 D．种类减少2．（2 分）关于托盘天平的使用，下列说法正确的是（ ）
A．调节天平横梁平衡时，游码应放在标尺的最大刻度线处B．测量物体质量时，向右盘中加减砝码应使用镊子
C．被测物体的质量总等于右盘中砝码的总质量D．称粉状物体质量时，可以将其直接放在盘中
3．（2 分）分类是认识和研究问题的重要方法。下列分类正确的是（ ）

A. 蜡、铁和玻璃都是晶体

B. 汽水、冰水和矿泉水都是混合物C．人体、大地和石墨都是导体
D．金刚石、不锈钢和黄金都是金属材料

4 ．（ 2 分 ） 对 图 所 示 实 验 的 分 析 ， 错 误 的 是 （ ）

A．甲：头发被带电的气球吸引，说明头发原来一定带电B．乙：两个铅柱没有被重物拉开，说明分子之间存在引力
C．丙：一段时间后，只有①中铁钉生锈，说明铁生锈与水有关

D．丁：干冷的烧杯内壁有水珠生成，说明蜡烛中含有氢元素5．（2 分）下列数据最接近实际情况的是（ ）
A．一只圆珠笔的质量约为 500g B．教室中课桌的高度约为 75cm C．中学生百米赛跑的成绩约为 5s
D．河北省 12 月份的平均气温约为 25℃ 6．（2 分）下列说法正确的是（ ）
A．“渊冰厚三尺，素雪覆千里。”“冰”的形成是凝华现象 B．“雾里山疑失，雷鸣雨未休。”“雾”的形成是汽化现象
C．“可怜九月初三夜，露似真珠月似弓。”“露”的形成是液化现象 D．“月落乌啼霜满天，江枫渔火对愁眠。”“霜”的形成是凝固现象
7．（2 分）如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是（ ）





A． B．
C． D．
8．（2 分）在老旧小区改造中，工人利用滑轮组将重 380N 的建筑材料提升到楼顶，如图所示。已知工人对绳子的拉力为 200N，建筑材料在 5s 内匀速上升 5m，不计绳重及摩擦。此过程中，下列说法正确的是（ ）



A. 动滑轮所受重力为 10N

B. 滑轮组所做的有用功为 2000J C．工人所用拉力的功率为 380W D．滑轮组的机械效率为 95%
9．（2 分）2022 年 5 月 14 日，一架国产 C919 大飞机（如图所示）从浦东机场起飞，经过三个多小时的飞行后安全降落，这标志着即将交付的首架 C919 大飞机首飞试验成功。下列说法正确的是（ ）

A. 飞机在升空过程中，飞行员的重力势能逐渐增大

B. 飞机从起飞到安全降落的整个过程中，飞行员的动能一直保持不变C．飞机从起飞到安全降落的整个过程中，飞机的机械能一直保持不变D．飞机降落后，在水平跑道上滑行过程中，飞机的动能转化为重力势能
（多选）10．（3 分）如图所示的四幅图中，不能利用流体压强与流速的关系解释的是（ ）

A． 用吸管将饮料吸到嘴里
B． 热气球腾空而起





C. 向烧瓶浇冷水，停止沸腾的水又沸腾了
D． 往 b 管中吹气，a 管中的水面上升
（多选）11．（3 分）小明利用如图所示的装置探究凸透镜成像的规律。将蜡烛放在凸透镜左侧适当位置，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像，分别测出物距 u




和像距 v，实验数据如下表。
实验次数
1
2
3
4
5
物距 u/cm
60
30
20
15
12
像距 v/cm
12
15
20
30
60
下列说法正确的是（ ）

A. 该凸透镜的焦距为 20cm

B. 从第 1 次实验到第 5 次实验，成在光屏上的像越来越大

C. 当 u＝45cm 时，移动光屏，可在光屏上成倒立、缩小的清晰实像

D. 第 5 次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，则眼镜片对光起会聚作用
（多选）12．（3 分）如图所示的电路中，电源电压不变，小灯泡 L 上标有“12V 12W”字样，滑动变阻器 R0 的最大阻值为 20Ω，a、b 为电流表、电压表其中之一，且不相同。只闭合开关 S1，滑片P 置于左端，电流表示数为 1A；再闭合开关 S2、S3，移动滑片P，电流表示数始终为 1A。已知灯泡电阻随温度升高而增大。下列说法正确的是（ ）



A．a 为电压表

B. 电源电压为 12V

C. 只闭合开关S1，若电流表示数为 0.5A，则滑动变阻器接入电路的阻值为 12Ω
D. 将 a 与 R0 互换，开关均闭合，移动滑片P，滑动变阻器功率的最小值为 7.2W
二、填空及简答题（本大题共 5 个小题：每空 1 分，共 13 分）
13．（3 分）2022 年 2 月 4 日，来自河北省阜平县大山深处的 44 名孩子，在北京冬奥会开幕式上用希腊语唱起《奥林匹克颂》，如图所示。他们用歌声走出了大山，走到了世界面前。孩子们的天籁之音是由他们的声带 产生的。我们能够从伴奏中分辨出不同乐器
发出的声音，是由于它们发出声音的 不同。世界各地的部分电视用户是利用卫

星接收和发射的 信号来收看现场画面的。


14．（2 分）在劳动课上，小明利用钳子反复弯折铁丝，弯折处铁丝的温度升高，这是通过 的方式改变铁丝内能的。如图所示，在剪断铁丝的过程中，钳子是一个 （选填
“省力”或“费力”）杠杆。

15．（3 分）雨过天晴，地面上会出现建筑物的影子，影子是由于 形成的。通过地

面上一层薄薄的积水还可以看到建筑物的像，如图所示，像的大小与建筑物的大

小 。一些建筑物外部采用了玻璃幕墙作为装饰，强光照射到玻璃幕墙时会发生

反射，造成“光污染”。



16．（3 分）如图所示，甲、乙两列高铁列车相向行驶，以甲车为参照物，乙车是 的。

行驶的列车不提供动力后还能继续向前运动，原因是 。目前我国正在打造比飞

机还快的“超级高铁”，若“超级高铁”以 4000km/h 的速度沿地球赤道绕一圈所用时间约为 h。（已知地球赤道周长约为 40000km）


17．（2 分）一家火锅店用某种材质的纸折成火锅，加上水，放在点燃的天然气炉上涮菜，如图所示。天然气属于 （选填“可再生”或“不可再生”）能源。纸锅中的水在
沸腾过程中温度 （选填“继续升高”或“保持不变”），该温度低于纸的着火点。

若纸锅中水的质量为 1kg，水温从 20℃升高到 100℃，则水需要吸收 J 的热量。

[已知水的比热容为 4.2×103J/（kg•℃）]

三、实验探究题（本大题共 3 个小题：18 题 4 分，19 题 6 分，20 题 7 分，共 17 分）
18 ．（ 4 分 ） 如 图 是 小 明 做 “ 探 究 什 么 情 况 下 磁 可 以 生 电 ” 的 实 验 装 置 。



（1） 实验时，小明通过观察 来判断电路中是否产生感应电流。

（2） 小明进行了如图乙所示的 5 次操作，其中能产生感应电流的是 （选填所有

符合要求的操作序号）。

（3） 完成实验后，小明认为实验现象不太明显，请你提出一条改进措施： 。

（4） 利用“磁生电”工作的装置有 （选填“电铃”“扬声器”“动圈式话筒”或

“电磁起重机”）。

19．（6 分）小明在做“研究影响摩擦力大小的因素”实验时，利用一套器材依次完成如图所示的实验，其中甲、乙图中长木板正面朝上，丙图中长木板反面朝上，长木板的反面











比正面粗糙。

（1） 小明提出如下猜想：①滑动摩擦力的大小与接触面所受的压力有关；②滑动摩擦力的大小与接触面的粗糙程度有关。如果小明要验证猜想①，他应该选择 两图所
示的实验来操作；如果小明要验证猜想②，他应该选择 两图所示的实验来操作。

（2） 实验中，小明用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等，这是利用了 的

知识。

（3） 小明分别对猜想①②进行了实验验证。在图甲、丙实验中弹簧测力计的示数分别为

0.8N、1.2N，在图乙实验中，弹簧测力计的示数如图丁所示，示数为 N。

小明多次实验后得出结论：接触面所受的压力越大，滑动摩擦力越大；接触面越粗糙， 滑动摩擦力越大。
（4） 许多情况下摩擦是有用的，人们常常设法增大它。请写出一个通过增加接触面的粗糙程度来增大摩擦的实例： 。
（5） 实验后，小明和同学们对实验中存在的问题进行了交流，改进了实验方案，设计了如图戊所示的实验装置：将弹簧测力计固定不动、木块挂在弹簧测力计的挂钩上，不拉木块，改为拉动长木板，使长木板与木块相对运动。再次验证了猜想①②得出相同结论。针对实验改进，同学们提出了以下观点，其中不正确的是 （选填序号）。
A.改进后，拉动长木板时不必保持匀速运动，更易于操作B.改进后，测力计示数较稳定，容易读出正确的数值
C.改进后，木块稳定时受到的滑动摩擦力小于弹簧测力计对木块的拉力

20．（7 分）在“探究通过导体的电流与电压和电阻的关系”实验中，小明利用可调电压电源（可调为 1.5V、3.0V、4.5V、6.0V 之一）、5 个定值电阻（阻值分别为 5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（10Ω 1A）、电压表和电流表做了如下实验：
（1） 他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线。（连线不要交叉）
（2） 改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于 端。

实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A






（3） 实验时小明设计了如下表格，通过表格可以看出，他的实验目的是探究通过导体的电流与 的关系。






（4） 小明将电源电压调为 3V 时，按（3）设计的方案进行实验。

①图丙是第 2 次实验时电流表的示数，示数为 A。

②当其中某个定值电阻接入电路时，无法满足实验条件，这个定值电阻的阻值为

Ω。

（5） 小明根据实验数据描绘出了如图丁所示的图象，可以得出结论： 。

【拓展】小红利用现有器材又做了下面的实验：

①按图甲连接电路，将电源电压调到某个值，在电路安全条件下闭合开关，移动滑片直到电压表示数为 2.5V。
②保持滑片不动，换接入另一个定值电阻，调节电源电压，在电路安全条件下闭合开关， 发现电压表示数恰好为 2.5V。通过以上实验现象可以推断：此时滑动变阻器接入电路的阻值为 Ω。
四、计算应用（本大题共 2 个小题：21 题 6 分，22 题 7 分，共 13 分）
21．（6 分）质地均匀的长方体放在水平地面上，密度为 1.5×103kg/m3，边长如图甲所示。另有一高为 0.35m、底面积为 2×10﹣2m2 的薄壁圆筒形容器放在水平地面上，容器内盛有 0.3m 深的某种液体，如图乙所示。将长方体由平放变为竖放，长方体对水平地面的压强变化量与液体对容器底部的压强恰好相等。（g 取 10N/kg）
（1） 求长方体的质量；

（2） 在图甲中作出长方体所受重力的示意图（“O”点为长方体的重心）；

（3） 求液体的密度；

（4） 在竖放的长方体上水平截取一部分，并将截取部分放入容器中，能使液体对容器底部的压强最大且截取部分的质量最小，求截取部分所受的浮力。



22．（7 分）如图所示，电源电压为 18V，R0 为定值电阻，R 为滑动变阻器，电流表量程为 “0～0.6A”，电压表量程为“0～15V”。闭合开关 S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为 0.36A，电压表的示数为 3.6V。
（1） 求 R0 的阻值；
（2） 求滑动变阻器的最大阻值；

（3） 在保证电路安全的情况下，电路消耗的最大功率为 P1；将电压表改接在 R 两端， 电路消耗的最小功率为P2。求P1：P2。

2022 年河北省中考物理试卷
参考答案与试题解析
一、选择题（本大题共 12 个小题，共 27 分。1～9 小题为单选题，每小题的四个选项中， 只有一个选项符合题意，每小题 2 分；10～12 小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题 2 分，全选对的得 3 分，选对但不全的得 2 分，有错选或不选的不得分）
1. 【解答】解：物质是由分子或原子组成的，注射器中的空气被封闭后，它的分子个数不会减少、气体分子的种类和质量也不会发生变化，但是由于分子间有间隔，空气被压缩后，分子间的间隔减小了，故ABD 错误、C 正确。
故选：C。

2. 【解答】解：A、调节天平横梁平衡时，游码应移到标尺左端的零刻度线处，故 A 错误； B、测量物体质量时，向右盘中加减砝码应使用镊子，而不能直接用手拿砝码，故 B 正确；
C、被测物体的质量等于右盘砝码的质量加上游码在标尺上对应的刻度值，故C 错误；

D、称粉状物体质量时，不能直接放在天平盘上，故D 错误。故选：B。
3. 【解答】解：

A、蜡、玻璃都是非晶体，铁是晶体，故A 错误；

B、汽水、矿泉水是混合物，冰水不是混合物，故B 错误；

C、人体、大地和石墨都容易导电，是导体，故 C 正确；

D、不锈钢和黄金都是金属材料，金刚石不是金属材料，故D 错误。故选：C。
4. 【解答】解：

A、头发被带电的气球吸引，说明头发可能带与气球相反的电荷，也可能不带电，故 A

错误；

B、两个铅柱没有被重物拉开，这是因为分子之间存在相互作用的引力，故B 正确；

C、潮湿的环境中含有较多的水，只有①中铁钉生锈，说明铁生锈与水有关，故 C 正确； D、将干冷的烧杯罩在蜡烛的火焰上方，内壁出现小水珠，说明蜡烛燃烧生成水，从而说明蜡烛中含有氢元素，故D 正确。

故选：A。

5. 【解答】解：

A、一只圆珠笔的质量约为 50g，故A 不符合实际；

B、中学生的身高在 160cm 左右，课桌的高度接近中学生身高的一半，在 75cm 左右，故

B 符合实际；

C、男子百米世界纪录略小于 10s，中学生百米成绩不可能小于 10s，一般在 15s 左右， 故 C 不符合实际；
D、河北省 12 月份的平均气温约为 0℃，故D 不符合实际。故选：B。
6. 【解答】解：

A、“冰”是由水凝固形成的，故 A 错误；

BC、“雾”、“露”都是由水蒸气液化形成的，故 B 错误，C 正确；

D、“霜”是空气中的水蒸气凝华形成的，故 D 错误。故选：C。
7. 【解答】解：插线板上的开关闭合时插孔能提供工作电压，这说明开关控制三孔插座； 三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，故B 正确。
故选：B。

8. 【解答】解：
A、由图可知，有 2 段绳子拉着动滑轮，不计绳重及摩擦，根据 F＝（G+G 动）可知， 动滑轮的重力为：G 动＝nF﹣G＝2×200N﹣380N＝20N，故 A 错误；
B、有用功为：W 有用＝Gh＝380N×5m＝1900J，故 B 错误；
C、绳端移动的距离 s＝2h＝2×5m＝10m， 拉力做的总功W 总＝Fs＝200N×10m＝2000J，
拉力的功率：P＝＝＝200W，故 C 错误；
D、该滑轮组的机械效率：η＝＝×100%＝95%，故 D 正确。故选：D。
9. 【解答】解：

A、飞机在升空过程中，飞行员的质量不变，高度变大，重力势能逐渐增大，故 A 正确； B、飞机从起飞到安全降落的整个过程中，飞行员的质量不变，速度发生了变化，动能发生了变化，故B 错误；
C、飞机从起飞到安全降落的整个过程中，质量不变，速度先变大后变小，动能先变大后变小；高度先变大后变小，机械能先变大后变小，故 C 错误；
D、飞机降落后，在水平跑道上滑行过程中，飞机的质量不变，高度不变，重力势能不变， 速度变小，动能减小，不是动能转化为重力势能，故D 错误。
故选：A。

10. 【解答】解：

A、用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，利用了大气压强，不能利用流体压强与流速的关系解释，故 A 符合题意； B、热气球升空，是因为热空气的密度比空气的密度小，热气球受到的浮力大于重力，利用的是空气的浮力，不能利用流体压强与流速的关系解释，故 B 符合题意；
C、向瓶底浇冷水，瓶内压强变小，水的沸点降低，停止沸腾的水又沸腾了，不能利用流体压强与流速的关系解释，故C 符合题意；
D、a 管中水面上升，是因为向 b 管中吹气时，a 管上方的空气流速增大、压强减小，故

D 不符合题意。故选：ABC。
11. 【解答】解：

A、根据表格中的数据可知，当 u＝20cm 时，v＝20cm，则 u＝v＝2f，所以焦距为 10cm， 故A 错误；
B、从第 1 次实验到第 5 次实验，物距始终大于焦距，物距变小，像距变大，像变大，故

B 正确；

C、当 u＝45cm 时，物距大于二倍焦距，移动光屏，可在光屏上成倒立、缩小的清晰实像，故 C 正确；
D、第 5 次实验后，在贴近凸透镜左侧放一眼镜片，向右移动光屏，能在光屏上成清晰的像，这说明像推迟会聚了，该眼镜片是凹透镜，对光起发散作用，故D 错误。
故选：BC。

12. 【解答】解：A、只闭合开关 S1，，滑片 P 置于左端，电路为灯泡 L 的简单电路；开关都闭合，移动滑片 P，电流表示数始终为 IA，说明 b 为电流表，把滑动变阻器短路了，

导致滑动变阻器失去调节作用，则 a 为电压表，故A 正确；

B、灯泡额定电流为 I 额＝＝＝1A；
只闭合开关 S，滑片P 置于左端，则电路中只接灯泡，而电流表示数为 1A，则灯泡电压为电源电压，即 12V，故 B 正确；
C、只闭合开关 Sp，若电流表示数为 0.5A，则灯泡温度不为额定电流时的温度，电阻也不为额定电流时的电阻，为未知。则无法计算滑动变阻器接入电路的阻值，故 C 错误； D、将 a 与 R0 互换，开关均闭台，则电路为滑动变阻器和灯泡并联，互不影响，根据公
式P＝ 可知，移动滑片 P，滑动变阻器接入电路的阻值最大时，功率最小，为 Pmin＝
＝＝7.2W，故D 正确。故选ABD。
二、填空及简答题（本大题共 5 个小题：每空 1 分，共 13 分）
13. 【解答】解：孩子们的天籁之音是由他们的声带振动产生的；因为不同的乐器发出声音的音色不同，所以我们可以通过它们的音色判断乐器的种类；世界各地的部分电视用户是利用卫星接收和发射的电磁波信号来收看现场画面的。
故答案为：振动；音色；电磁波。

14. 【解答】解：（1）弯折铁丝时，人对铁丝做功，机械能转化为内能，物体的内能增大，温度升高，分子热运动更加剧烈，这是通过做功的方式改变铁丝的内能；
（2）钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆。故答案为：做功；省力。
15. 【解答】解：（1）影子是沿直线传播的光被不透明的建筑物挡住，在建筑物后面的地面上光照不到的地方形成影子；
（2） 通过地面上一层薄薄的积水还可以看到建筑物的像，是平面镜成像，像的大小与建筑物的大小相等；
（3） 当强烈的太阳光照射到玻璃幕墙的表面时，会发生镜面反射，反射光线非常集中， 炫目的光会干扰人们的正常生活，造成“光污染”。
故答案为：光的直线传播；相等；镜面。

16. 【解答】解：甲、乙两列高铁列车相向行驶过程中，以甲车为参照物，乙车的位置不断变化，所以是运动的；

行驶的列车不提供动力后还能继续向前运动，原因是列车具有惯性，要保持原来的运动状态；
由 v＝得，
“超级高铁”所用时间约为 t＝＝＝10h。故答案为：运动；列车具有惯性；10。
17. 【解答】解：（1）天然气不能源源不断地从自然界获得，也不可重复利用，故天然气属于不可再生能源；
（2） 水沸腾时吸收热量，温度保持不变；

（3） 水吸收的热量：
Q 吸＝cmΔt＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J。故答案为：不可再生；保持不变；3.36×105。
三、实验探究题（本大题共 3 个小题：18 题 4 分，19 题 6 分，20 题 7 分，共 17 分）
18. 【解答】解：

（1） 实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流，这用到了转换法；
（2） ①当导体 AB 水平向右运动时，会切割磁感线，产生感应电流；

②当导体 AB 竖直向上运动时，不会切割磁感线，不会产生感应电流；

③当导体 AB 斜向上运动时，会切割磁感线，产生感应电流；

④磁体水平向左运动时，会切割磁感线，产生感应电流；

⑤磁体竖直向上运动时，不会切割磁感线，不会产生感应电流； 综合分析会产生感应电流的是：①③④；
（3） 实验现象不太明显，说明感应电流太小，故需要增大感应电流；增大感应电流的方法：①换一个磁性更强的磁体；②加快导体 AB 切割磁感线的运动速度；③将导体 AB 换成多匝线圈；
（4） 扬声器是把电信号转化为声信号，利用通电导体在磁场中受力原理；电铃、电磁起重机的主要部件是电磁铁，利用电流的磁效应；动圈式话筒是把声信号转变成电信号的， 声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应原理。
故答案为：（1）电流表的指针是否偏转；（2）①③④；（3）换一个磁性更强的磁体；（4）动圈式话筒。

19. 【解答】解：（1）要验证滑动摩擦力的大小与接触面所受的压力有关，应保持接触面的粗糙程度相同，使接触面受到压力不同，所以应选择甲和乙；
要验证滑动摩擦力的大小与接触面的粗糙程度有关，应保持压力相同，使接触面的粗糙程度不同，所以应选择乙和丙；
（2） 用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，木块处于平衡状态， 在水平方向受到的滑动摩擦力和拉力是一对平衡力，由二力平衡的知识可知，弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等；
（3） 由图丁知，弹簧测力计分度值为 0.1N，示数为 1.0N；

（4） 通过增加接触面的粗糙程度来增大摩擦的实例：鞋底的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力；
（5） 将弹簧测力计固定不动，易于读数，误差小，木块挂在弹簧测力计的挂钩上，不拉木块，改为使长木板与木块相对运动，木块处于静止状态，水平方向受到的拉力与摩擦力是一对平衡力，所以木块受到的滑动摩擦力等于弹簧测力计的拉力，这样便于操作， 故 AB 正确，C 错误。
故答案为：（1）甲、乙；乙、丙；（2）二力平衡；（3）1.0；（4）鞋底的花纹；（5）C。 20．【解答】解：（1）由图乙可知，图中定值电阻没有接入电路，定值电阻应串联在电路中
与电压表并联，电流从电压表的正接线柱流入，负接线柱流出，如图所示：

；
（2） 为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的左端；
（3） 由表中数据可知，小明改变的是定值电阻的阻值，因此探究通过导体的电流与导体电阻的关系；
（4） ①由图乙可知，电流表的量程为 0～0.6A，分度值为 0.02A，由丙图电流表的指针位置可知，读数为 0.2A；

②由表中数据可知，第 2 次所用定值电阻的阻值为 10Ω，由欧姆定律可知，定值电阻两端的电压始终保持UV＝IR＝0.2A×10Ω＝2V，
根据串联电路电压的规律，变阻器分得的电压：U 滑＝U﹣UV＝3V﹣2V＝1V，电压表示
数为变阻器分得的电压的＝2 倍，根据分压原理，当变阻器连入电路中的电阻最大为
10Ω 时，定值电阻的阻值为：R＝2×10Ω＝20Ω，因此定值电阻的阻值不能超过 20Ω，故
30Ω 的定值电阻无法满足实验条件；
（5） 由图丁可知，I﹣ 的图象为过原点的一条直线，因此电流与电阻的倒数成正比， 故可得结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
【拓展】根据电压表的示数为 2.5V，可以排除电源电压为 1.5V，

由串联电路的电压特点可知，当电源电压为 3V 时，滑动变阻器两端的电压为：U 滑＝U
﹣UV＝3V﹣2.5V＝0.5V，
当电源电压为 4.5V 时，滑动变阻器两端的电压为：U 滑＝U﹣UV＝4.5V﹣2.5V＝2V， 当电源电压为 6V 时，滑动变阻器两端的电压为：U 滑＝U﹣UV＝6V﹣2.5V＝3.5V，
由串联电路的分压原理可知：滑动变阻器接入电路的电阻与定值电阻的阻值之比分别为：

＝ ＝＝， ＝ ＝＝， ＝ ＝＝，
由题意可知，两次实验中滑动变阻器接入电路的阻值不变，因此两次实验中定值电阻的


阻值之比可能为： ＝ ＝， ＝ ＝， ＝ ＝，
由器材中的 5 个定值电阻的阻值可知，只有 5Ω 和 20Ω 满足上述条件，故两次的电源电压分别为 3V 和 4.5V，
因为滑动变阻器的最大阻值为 10Ω，结合＝和＝可知，定值电阻 R1＝20Ω， R2＝5Ω，
因此滑动变阻器接入电路的阻值：R 滑＝×20Ω＝4Ω。
故答案为：（1）如图所示；（2）左；（3）导体电阻；（4）30；（5）在导体两端的电压一定时，通过导体的电流与导体的电阻成反比；【拓展】4。
四、计算应用（本大题共 2 个小题：21 题 6 分，22 题 7 分，共 13 分）

21．【解答】解：（1）长方体的体积 V＝0.1m×0.1m×0.3m＝3×10﹣3m3；长方体的质量 m＝ρV＝1.5×103kg/m3×3×10﹣3m3＝4.5kg；
（2） 重力方向为竖直向下，作用点在重心上，根据力的示意图的画法作图，故作图如图所示；


（3） 当长方体水平放置时，长方体对水平地面的压强 p1＝＝＝
＝1500Pa；

当长方体竖直放置时，长方体对水平地面的压强 p2＝＝ ＝ ＝
4500Pa；
长方体对水平地面的压强变化量Δp＝p2﹣p1＝4500Pa﹣1500Pa＝3000Pa； 液体的密度 ρ 液＝＝＝1.0×103kg/m3；
排
（4） 使液体对容器底部的压强最大，则要使液面上升到容器上表面；V ＝2×10﹣2m2
×（0.35m﹣0.3m）＝10﹣3m3；
由于液体密度小于物体密度，所以物体沉底，物体受到的浮力 F 浮＝ρ 液 gV 排＝1.0×
103kg/m3×10N/kg×10﹣3m3＝10N。答：（1）长方体的质量是 4.5kg；
（2；
（3）液体的密度是 1.0×103kg/m3；
（4）截取部分所受的浮力是 10N。
22．【解答】解：（1）由图知，两电阻串联，电压表测 R0 两端电压，电流表测电路中电流，由欧姆定律可得，R0＝＝＝10Ω；
（2） 由欧姆定律可得，电路的总电阻：

R 总＝ ＝ ＝50Ω，

滑片在中点，由串联电路的电阻规律有：

R＝R 总﹣R0＝50Ω﹣10Ω＝40Ω， 所以变阻器的最大值 R＝80Ω；
（3） 当滑动变阻器左滑时，电路中电阻变小，电流变大，电路中电流最大为 I 大＝0.6A，此时电压表示数U0＝I 大 R0＝0.6A×10Ω＝6V＜15V，电路安全，符合题意；
当电压表改接在R 两端，当滑片滑到最右端时，电压表示数最大为 15V，由分压原理知， 此时变阻器连入电路的阻值最大，电路中电流最小，
I 小＝I0＝＝＝0.3A，
此时变阻器接入电路的阻值 R 滑＝＝＝50Ω＜80Ω，这说明电路中的最小电流确实是 0.3A，
电源电压一定，电流最小时，电路消耗功率最小，

所以 ＝ ＝ ＝＝。答：（1）R0 的阻值为 10Ω；
（2） 滑动变阻器的最大阻值为 80Ω；
（3） 在保证电路安全的情况下，电路消耗的最大功率和最小功率之比为 2：1。

2022 年河南省中考物理试卷
一、填空题（本题共 6 小题，每空 1 分，共 14 分）
1．（2 分）物理学的每一次重大发现，都为人类的文明和发展做出了杰出贡献。牛顿用光的色散实验证明了白光是由 混合而成的，揭开了光的颜色之谜。法拉第经过十年
的不懈探索发现了 现象，开辟了人类大规模使用电能的新时代。

2．（3 分）亲身体验并深入思考是我们获得物理知识的重要方法。挤出两个正对的吸盘内的空气，很难拉开它们，可体验到 的存在。将一根铁丝快速反复弯折，弯折处发
热，可认识到 可以改变物体的内能。用注射器取水后封住前端，用力推活塞，

水很难被压缩，说明分子间存在 。

3．（2 分）在干旱缺水的地区，可用塑料布收集露水，如图所示。露形成时发生的物态变化是 ，该物态变化过程要 热量，所以露的形成多在夜间。


4．（2 分）小利在 7 个相同的玻璃瓶中灌入不同高度的水，制成了一个水瓶琴，如图所示。对着瓶口吹气，发出的声音是由瓶中 振动产生的。依次吹每个瓶的瓶口，发出
声音的音调不同，越靠近 （选填“左”或“右”）端音调越高。

5．（3 分）在如图所示的电路中，电源电压不变，电阻 R2 的阻值为 20Ω。闭合开关 S，两电流表的示数分别为0.5A 和0.2A，则电源电压为 V，电阻R1 的阻值为 Ω。通电 1min，该电路消耗的总电能为 J。






6．（2 分）对物质属性的研究，给人们的生产生活和科技进步带来了重要影响。物质的属性

有许多种，如弹性、导电性、熔点、凝固点、沸点、密度等。请参照示例，通过比较两种物质某一属性的差异，举出一个对应的应用实例。
【示例】属性比较：煤油的凝固点比水的低。 应用实例：通常用煤油作温度计中的测温物质。属性比较： 。
应用实例： 。

二、选择题（本题共 8 小题，每小题 2 分，共 16 分。第 7～12 题每小题只有一个选项符合题目要求；第 13～14 题每小题有两个选项符合题目要求，全部选对得 2 分，选对但不全的得 1 分，有错选的得 0 分）
7．（2 分）科普小组的同学调查了我省不同类型的发电站，其中利用不可再生能源发电的是

（ ）

A．小浪底水电站 B．孟津风力电站

C．郑州燃气电站 D．博爱光伏电站

8．（2 分）在某校举办的机器人模拟救援比赛中，甲、乙两机器人同时从同一地点出发，沿直线匀速运动到 10m 远的目的地，它们运动的路程随时间变化的图像如图所示。下列说法正确的是（ ）












A．甲的速度大小为 4m/s B．乙的速度大小为 2m/s

C．甲的运动时间比乙多 1s D．甲的运动时间比乙少 2s

9．（2 分）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为 5cm 和 10cm 的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距 f 与盒高 h 选择合理的是（ ）



A．f＝5cm、h＝10cm B．f＝10cm、h＝12cm

C．f＝5cm、h＝12cm D．f＝10cm、h＝6cm

10．（2 分）两同学分别在底端封闭的两支相同吸管中装入不同质量的细沙，制成了 A、B

两支密度计，放入同一个盛有水的烧杯中，静止后如图所示。下列说法正确的是（ ）

A. 密度计A 所受浮力较小

B. 密度计 B 所受重力较小

C. 两密度计底部所受水的压强相等D．两密度计在水面处的刻度值不同
11．（2 分）小丽在乒乓球比赛中获得一枚金牌，她想测出该金牌的密度。她先用天平测出金牌的质量 m1，然后将金牌浸没到装满水的溢水杯中，溢出的水流入质量为 m2 的空烧杯中，测得烧杯和溢出水的总质量为 m3。已知水的密度为 ρ 水，则金牌的密度为（ ）
A．ρ 水 B． ρ 水
C． ρ 水 D． ρ 水
12．（2 分）为了将一物块送到高处，小杰用木板和滑轮搭建了如图所示的装置。用力 F 拉动绳端，物块沿斜面匀速向上运动，下列说法正确的是（ ）



A．该装置使用滑轮是为了更加省力 B．此过程中物块的动能转化为重力势能C．物块所受摩擦力的方向沿斜面向下D．若绳子突然断开，物块将立即下滑
（多选）13．（2 分）如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（ ）

A. 用 U 形管中液面高度差反映电流产生热量的多少B．通电后可探究电流产生的热量与电流大小的关系C．通电后可探究电流产生的热量与电阻大小的关系D．通电一段时间后，左侧U 形管中液面高度差较大
（多选）14．（2 分）从“嫦娥五号”采回月球样本到“天问一号”成功登陆火星，我国在航天领域取得了辉煌成就，为人类太空探索做出了重要贡献。下列说法正确的是（ ） A．“天问一号”的电磁波信号比“嫦娥五号”的电磁波信号传播速度大
B. 银河系、太阳系、火星、“天问一号”是按照尺度由大到小排列的C．“嫦娥五号”比“天问一号”离开地球的距离更远
D．“嫦娥五号”和“天问一号”相对太阳都是运动的三、作图题（本题共 2 小题，每小题 2 分，共 4 分）
15．（2 分）如图是某戏曲演员在平面镜前化妆的情景。请在图中画出演员头饰中弧线 AB

段在平面镜中的像，并画出演员通过平面镜看见头饰上A 点的光路图。

16．（2 分）如图是悬挂在课桌旁的文具袋。请在图中标出文具袋重心 O 的大致位置，并以

O 为作用点画出文具袋静止时的受力示意图。

四、实验探究题（本题共 3 小题，第 17 题 4 分，第 18 题 6 分，第 19 题 9 分，共 19 分）
17．（4 分）在探究通电螺线管外部磁场方向的实验中：

（1） 在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需 纸板，观察到铁屑排列成如图所示的形状。可见，通电螺线管外部磁场与 磁体
的磁场相似。

（2） 用小磁针探究磁场方向时，发现小磁针没有标 N、S 极，请写出一种判断小磁针 N 、 S 极的做法： 。
（3） 对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的 有关。





18 ． （ 6 分 ） 在 探 究 杠 杆 平 衡 条 件 的 实 验 中 ：



（1） 将装置放在水平桌面上，静止时如图 1 所示。为了使杠杆在水平位置平衡，应将螺母向 （选填“左”或“右”）调节。
（2） 实验中，在杠杆两侧挂上不同数量的钩码，第 1、2 次杠杆平衡时的数据已填入表格。图 2 是第 3 次杠杆平衡时的情景，此次杠杆右侧的阻力和阻力臂的数据①为 ，
②为 。

实验次数
动力 F1/N
动力臂 l1/m
阻力 F2/N
阻力臂 l2/m
1
2.5
0.2
2
0.25
2
2
0.15
1.5
0.2
3
1.5
0.1
①
②
（3） 分析实验数据，可归纳出杠杆的平衡条件： 。

（4） 某小组对实验过程交流、讨论后，按图 3 所示又进行了实验。老师肯定了他们的做法，并指出，用弹簧测力计斜拉可使结论更具普遍性，因为这样做改变了 。在
测量拉力 F 的力臂时，小组内有不同的意见，你认为拉力的力臂应为 （选填“OA”

“OB”或“AB”）。

19．（9 分）在测量额定电压为 2.5V 小灯泡的电功率实验中，电源是三节新干电池。













（1） 请用笔画线代替导线，将图 1 的电路连接完整。

（2） 闭合开关前，滑动变阻器的滑片应置于 （选填“左”或“右”）端。

（3） 闭合开关，移动滑片，当电压表的示数为 V 时，小灯泡正常发光，读出电

流表示数，可测得额定功率。

（4） 继续移动滑片，电压表示数如图 2 所示，为 V，此时电流表示数为 0.24A，

小灯泡的实际功率为 W。

实验次数
电压U/V
电流 I/A
电功率P/W
1
2.5
0.26

2

0.24

3
2.8
0.28


为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是 。








（5） 分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率 。

（6） 完成上述实验后，某小组设计了图 3 所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：
①把定值电阻R0 接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0 两端，读出电压表示数；
③算出小灯泡的额定功率。现有阻值为 5Ω、10Ω、20Ω 的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻 R0 应选 Ω 的。
五、综合应用题（本题共 2 小题，第 20 题 8 分，第 21 题 9 分，共 17 分）
20．（8 分）小明在科技博览会上参加义务劳动，需要把一个质量为 12kg 的展品从地面搬到高 1.2m 的展台上，如图所示。g 取 10N/kg。
（1） 要把展品从地面搬到展台上，他至少需要对展品做多少功？

（2） 展台台面承受的压强不能超过 40kPa，如果把展品放到水平台面上，展品与台面的接触面积是 40cm2，台面会不会被压坏？请通过计算说明。
（3） 展品展示时，要求台面水平。请你简述一种检验台面是否水平的操作方法。



21．（9 分）九一班开展“节约一度电”主题活动。请你和他们一起，完成以下活动内容。

（1） 某型号洗衣机的洗涤功率为 250W，完成一次洗涤的时间为 30min，则一度电可供该洗衣机完成几次洗涤？
（2） 若自来水的温度为 15℃，某电热水器的电加热效率为 84%，则一度电可使该电热水器将多少千克的自来水加热至 45℃？[c 水＝4.2×103J/（kg•℃）]
（3） 请写出一条节约用电的建议，并用所学的物理知识加以解释。

2022 年河南省中考物理试卷
参考答案与试题解析
一、填空题（本题共 6 小题，每空 1 分，共 14 分）
1. 【解答】解：英国物理学家牛顿在 1666 年让光通过三棱镜，揭开了光的颜色之谜，这就是光的色散现象。
由于不同颜色的光的波长不同，通过三棱镜的折射程度不同，因此白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带；
英国物理学家法拉第经过 10 年的探索，于 1831 年发现了电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能。
故答案为：七种色光；电磁感应。

2. 【解答】解：（1）挤出两个正对的吸盘内的空气后很难拉开，是因为吸盘受到大气压力的作用，该实验可说明大气压的存在；
（2） 弯折铁丝时，弯折处的温度升高，说明人对铁丝做功，机械能转化为内能，物体的内能增大，温度才会升高，这是通过做功的方式改变铁丝的内能；
（3） 用注射器取水后封住前端，用力推活塞，水很难被压缩，是因为分子间存在着斥力。故答案为：大气压；做功；斥力。
3. 【解答】解：露是空气中的水蒸气遇冷液化为液态的小水滴，液化放热。故答案为：液化；放出。
4. 【解答】解：用力在瓶口吹气，瓶内的空气柱振动发声，从左往右瓶内水的质量逐渐增大，依次吹每个瓶的瓶口，瓶子内空气柱振动越来越快（即振动频率越来越高），所以声音的音调会越来越高。
故答案为：空气柱；右。

5. 【解答】解：（1）由电路图可知，闭合开关 S，电阻R1、R2 并联，电流表 A、A1 分别测量干路和电阻R1 支路中的电流。
因为并联电路干路中的电流等于各支路中的电流之和，所以电流表 A 的示数为 0.5A，即干路中的电流为：I＝0.5A，
电流表 A1 的示数为 0.2A，即通过电阻 R1 的电流为：I1＝0.2A，通过电阻 R2 的电流为：
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；
电源电压：U＝U2＝I2R2＝0.3A×20Ω＝6V，

（2）U1＝U＝6V，R1＝ ＝＝30Ω；
（3）通电 1min 整个电路消耗的电能为：W＝UIt＝6V×0.5A×1×60s＝180J。故答案为：6；30；180。
6. 【解答】解：利用水来作为汽车发动机的制冷剂是因为水的比热容较大，在同等情况下能够吸收较多的热量。
属性比较：水的比热容较大。

应用实例：利用水来作为汽车发动机的制冷剂。

故答案为：水的比热容较大；利用水来作为汽车发动机的制冷剂。
二、选择题（本题共 8 小题，每小题 2 分，共 16 分。第 7～12 题每小题只有一个选项符合题目要求；第 13～14 题每小题有两个选项符合题目要求，全部选对得 2 分，选对但不全的得 1 分，有错选的得 0 分）
7. 【解答】解：ABD、太阳能、风能、水能可以源源不断地得到，是可再生能源。博爱光伏电站、孟津风力电站、小浪底水电站是利用可再生能源发电的，故ABD 错误；
C、燃气是化石燃料，郑州燃气电站是利用不可再生能源发电的，故 C 正确。故选：C。
8. 【解答】解：AB、匀速运动 10m，甲需要时间 t 甲＝4s，乙需要时间 t 乙＝5s，则 v 甲＝

＝＝2.5m/s，v 乙＝＝＝2m/s，故A 错误、B 正确；
CD、匀速运动 10m，甲需要时间 t 甲＝4s，乙需要时间 t 乙＝5s，所以甲的运动时间比乙少 1s，故 CD 错误。
故选：B。

9. 【解答】解：为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距，则只有D 符合题意。
故选：D。

10. 【解答】解：A、由图可知，VA 排＜VB 排，由 F 浮＝ρ 水V 排 g 可知，FA 浮＜FB 浮，故 A 正确；
B、两支密度计均漂浮在水面，则密度计受到浮力等于自身的重力，因为 FA 浮＜FB 浮，所以 GA＜GB，故B 错误；
C、由图可知，两密度计底部到水面的距离 hA＜hB，由 p＝ρgh 可知，则两密度计底部所

受水的压强 pA＜pB，故 C 错误；
D、密度计在水面处的刻度值为水的密度，所以两密度计在水面处的刻度值相同，故 D

错误。

故选：A。

11. 【解答】解：金牌放在盛满水的溢水杯中，金牌的体积等于金牌溢出水的体积，由于知道空烧杯的质量m2，再知道烧杯和水的总质量 m3，
则烧杯中水的质量：m 水＝m3﹣m2，

烧杯中水的体积：V 水＝。
由于金牌的体积和溢出水的体积相等，所以金牌的体积：V＝V 水＝ ＝ ，


金牌的密度：ρ＝＝＝ ＝•ρ 水。故选：B。
12. 【解答】解：

A、由图可知，该滑轮固定不动，是一个定滑轮，使用定滑轮不能省力，可以改变力的方向，故A 错误；
B、物块沿斜面匀速向上运动，质量不变，速度不变，动能不变；高度变大，重力势能变大，不是动能转化为重力势能，故B 错误；
C、物块沿斜面匀速向上运动，滑动摩擦力会阻碍物体的相对运动，所以摩擦力的方向是沿斜面向下的，故C 正确；
D、若绳子突然断开，物块由于具有惯性，仍然会向上移动一段距离，故D 错误。故选：C。
13. 【解答】解：A、电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，故A 正确；
BC、两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法， 探究电流产生热量跟电阻的关系，故 B 错误，C 正确；
D、两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q＝I2Rt 可知，右侧电阻产生热量多，即右侧U 形管中液面高度差较大，故D 错误。

故选：AC。

14. 【解答】解：A、“天问一号”的电磁波信号与“嫦娥五号”的电磁波信号传播速度相同，故A 错误；
B、银河系、太阳系、火星、“天问一号”是按照尺度由大到小排列的，故 B 正确；

C、“嫦娥五号”比“天问一号”离开地球的距离更近，故 C 错误；

D、以太阳为参照物，“嫦娥五号”和“天问一号”相对太阳都有位置变化，所以“嫦娥五号”和“天问一号”相对太阳都是运动的，故D 正确。
故选：BD。
三、作图题（本题共 2 小题，每小题 2 分，共 4 分）
15. 【解答】解：①分别作出头饰中弧线 AB 端点 A、B 关于平面镜的对称点A′、B′， 用虚线连接圆弧A′、B′，即为 AB 在平面镜中的像。如图所示：
②连接眼睛 C 和像点 A′，交平面镜于 O 点，连接 AO 即入射光线，OC 为反射光线。如图所示：


16. 【解答】解：过重心作竖直向下的重力和竖直向上的拉力；图示如下： 。
四、实验探究题（本题共 3 小题，第 17 题 4 分，第 18 题 6 分，第 19 题 9 分，共 19 分）
17. 【解答】解：（1）周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中可以轻敲纸板减小铁屑与纸板的摩擦，使铁屑受到磁场的作用力而有规律地排列；

由图中铁屑排列形状可知，通电螺线管外部磁场与条形磁体相似；

（2） 将小磁针水平放置在水平桌面上，待其静止时，指向北的一端 N 极，指南的一端为

S 极；

（3） 对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管外部磁场方向与螺线管中的电流方向有关。
故答案为：（1）轻敲；条形；（2）将小磁针水平放置在水平桌面上，待其静止时，指向北的一端N 极，指南的一端为S 极；（3）方向。
18. 【解答】解：（1）实验前，发现杠杆左端下沉，说明杠杆的重心在支点左侧，要使其在水平位置平衡，应将杠杆平衡螺母向右调节，直到杠杆在水平位置平衡；
（2） 由图 2 可知，杠杆左端挂了 3 个钩码，钩码在两格处，右端挂了两个钩码，位置在

3 格处，结合表中数据可知，两格处的力臂是 0.1m，因此 3 格处的力臂为 0.15m，故①

为 1.0，②为 0.15；

（3） 根据表中数据可知，杠杆的平衡条件为 F1L1＝F2L2；
（4） 力臂不一定是支点到力作用点的距离，用弹簧测力计斜拉可使结论更具普遍性， 因为这样做改变了拉力的力臂，使力臂与杠杆不重合；
从支点到动力作用线的垂直距离叫动力臂，因此拉力的力臂应为 OB。

故答案为：（1）右；（2）1.0；0.15；（3）F1L1＝F2L2；（4）拉力的力臂；OB。
19. 【解答】解：（1）滑动变阻器与小灯泡串联，电压表与小灯泡并联，因为灯泡的额定电压为 2.5V，所以电压表应选 0～3V 的量程，滑动变阻器采用“一上一下”的原则接线， 如图所示：
；
（2） 为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的左端；
（3） 灯在额定电压下正常发光，因此闭合开关，移动滑片，当电压表的示数为 2.5V 时，

小灯泡正常发光；

（4） 因为电压表选用小量程，由图 2 可知，电压表的分度值为 0.1V，示数为 2.2V，灯泡的实际功率：P 实＝U 实 I 实＝2.2V×0.24A＝0.528W；
研究小灯泡发光情况与电功率的关系时需要比较灯泡的亮度与灯泡的电功率，因此表中

还需要增加记录的内容为灯泡的亮度；

（5） 由表中数据可知，灯泡两端的电压增大，通过灯泡的电流也增大，由 P＝UI 可知， 电压和电流都增大时，电功率增大，说明小灯泡两端的电压越高，它的实际功率越大；
（6） 电源为 3 节新干电池组成，电源电压为 4.5V，灯泡正常发光时电流为 I＝0.26A， 由串联电路的电压特点可知，定值电阻和滑动变阻器两端的总电压：U'＝U﹣U 额＝4.5V
﹣2.5V＝2V，
由欧姆定律可知，定值电阻和滑动变阻器的总电阻：R'＝ ＝≈7.7Ω＜10Ω，
因此定值电阻 R0 应选 5Ω，此时定值电阻 R0 两端的电压：U0＝IR0＝0.26A×5Ω＝1.3V， 故 R0＝5Ω 能满足测量要求。
故答案为：（1）如图所示；（2）左；（3）2.5；（4）2.2；0.528；灯泡的亮度；（5）越大；

（6）5。
五、综合应用题（本题共 2 小题，第 20 题 8 分，第 21 题 9 分，共 17 分）
20. 【解答】解：（1）展品的重力：G＝mg＝12kg×10N/kg＝120N，对展品做的功：W＝Gh＝120N×1.2m＝144J；
（2） 展品对水平台面的压力：F＝G＝120N，
则展品与台面的压强：p＝ ＝＝3×104Pa＝30kPa＜40kPa，故台面不会被压坏；
（3） 因为水平方向与竖直方向垂直，所以可以利用重锤线配合直角支架检查台面是否水平。
答：（1）他至少需要对展品做 144J 的功；

（2） 展品与台面的压强为 30kPa＜40kPa，故台面不会被压坏；

（3） 利用重锤线配合直角支架检查台面是否水平。
21. 【解答】解：（1）洗衣机完成一次洗涤所消耗的电能为：W＝Pt＝0.25W×h＝0.125kW
• h，

一度电可供该洗衣机完成洗涤的次数为：n＝ ＝8 次；

（2）消耗一度电水吸收的热量为：Q 吸＝Wη＝3.6×106J×84%＝3.024×106J， 由Q 吸＝cmΔt 可知，水的质量为：
m＝＝ ＝24kg；
（3）节电可以选用节能灯代替普通灯泡，换用能效更高的电器。。答：（1）一度电可供该洗衣机完成 8 次洗涤；
（2） 一度电可使该电热水器将 24 千克的自来水加热至 45℃；

（3） 节电可以选用节能灯代替普通灯泡，换用能效更高的电器。。

2022 年湖北省黄冈市、孝感市、咸宁市中考物理试卷
一、选择题（每小题 3 分，共 24 分。在每小题给出的四个选项中只有一项符合要求）
1．（3 分）学物理、识生活。下列估值符合实际的是（ ）

A．中学生的质量约为 500kg B．成人步行的速度约为 1.1m/s C．中学生课桌的高度约为 7.5m D．人的正常体温约为 45℃
2．（3 分）下列自然现象由液化形成的是（ ）

A．河面的冰 B．地上的霜 C．山上的雪 D．山间的雾

3．（3 分）滑板运动是孩子们喜爱的运动项目之一。如图所示，一小孩踏着滑板车在水平地面上向前运动，则（ ）










A．小孩踏在滑板车上，滑板车不会发生形变 B．滑行过程中，相对于旁边树木，小孩是运动的C．滑板车停下来时，它的惯性消失
D．静止时，地面对滑板车的支持力与小孩受到的重力是一对平衡力

4．（3 分）2022 年 5 月 10 日，在蔚蓝地球的映衬下，我国发射的天舟四号货运飞船成功对接空间站的天和核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是（ ）






A．核心舱摄像机的镜头相当于凸透镜 B．光通过摄像机的镜头都是沿直线传播C．地球通过核心舱上摄像机的镜头成虚像

D．天舟四号靠近核心舱时，它在核心舱摄像机上成的像逐渐变小

5．（3 分）如图所示是酒精浓度检测仪的简化电路图。电源电压保持不变，R1 为定值电阻， R2 为酒精气体传感器，其阻值随酒精气体浓度的增大而减小。闭合开关 S，酒后的驾驶员对着 R2 呼出气体，酒精气体浓度增大，则（ ）






A．电路中总电阻增大 B．电流表A 示数增大

C．电压表V 示数减小 D．电路的总功率减小6．（3 分）对下列情境的判断正确的是（ ）









A．图甲：改变提升物体受到的重力，动滑轮的机械效率不变B．图乙：人不接触高压电线就不会触电
C．图丙：拇指所指的那端就是通电螺线管的N 极

D．图丁：天宫课堂授课是通过超声波实现天地之间的互动

7．（3 分）如图所示，欢欢同学把一只苹果丢入水中，发现苹果下沉一段距离后，又向上运动，最终漂浮在水面上。下列分析正确的是（ ）

A．在下沉的过程中，苹果受到水的压强不变B．在下沉的过程中，苹果受到水的浮力减小

C．在水面漂浮时，苹果受到的浮力大于它受到的重力D．在整个过程中，苹果受到浮力的方向总是竖直向上
8．（3 分）给某型号电烤箱设定好工作时间和温度，即闭合定时开关 S1 和温控开关 S2，再闭合启动开关 S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关 S1 或温控开关 S2 断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A． B．
C． D．
二、填空题（每小题 4 分，共 16 分）
9．（4 分）物理课堂上，老师给同学们表演“狮吼功”：他竭尽全力发出“狮吼声”震碎了

酒杯。他发出的声音是由声带的 产生的， 酒杯被震碎说明声能够传递

（选填“信息”或“能量”）。

10．（4 分）雨天的夜晚，我们在马路上，有时可以看到路灯周围一圈圈美丽的彩虹。这是由于雨天，空气中充满着细小的水珠，而这些小水珠相当于 （选填“平面镜”
或“三棱镜”），路灯的光透过小水珠发生光的 现象，不同颜色的光在灯的周围

“编织”成一圈圈美丽的彩虹。

11．（4 分）有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的 LED 灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了 ，LED 灯相当于 （选填“电源”或“用电器”）。 （选填“发
电机”或“电动机”）就是根据电磁感应的原理制成的。

12．（4 分）凝聚着我国古代劳动人民智慧的世界文化遗产——都江堰水利工程，由分水鱼嘴、宝瓶口、飞沙堰等组成（如图所示）。其在引水灌溉、防洪减灾方面发挥着重要作用， 枯水季节，由于内江河床较低，在水受到的 力作用下，大量的水落入内江，其
重力势能 （选填“增大”“减小”或“不变”）；洪水季节，由于宝瓶口的限流作

用，导致内江水的流速较小，外江水的流速较大、压强较 ，大量的水涌入外江。

三、作图题（每小题 3 分，共 6 分）
13．（3 分）如图甲所示是某景区巨石奇观，图乙是其简化图，O 点为上方巨石的重心。请在图乙中画出上方巨石受到支持力的示意图。

14．（3 分）

有时，黑板反射的光会“晃”着一些同学的眼睛。如图所示，A 点表示被“晃”人的眼睛，OA 是发生这种现象时的一条反射光线。请在图中作出 OA 的入射光线。












四、实验与探究题（每小题 6 分，共 18 分）

15．（6 分）（1）如图甲所示，在试管内装些水，用橡胶塞塞住管口，给水加热。这是通过 的方式改变水的内能。加热一段时间后，橡胶塞在水蒸气压力的作用下冲出去。其能量
转化情况与四冲程热机的 冲程相同。

（2）如图乙所示，在测量滑动摩擦力大小的实验中，用弹簧测力计拉着木块水平向右做 运动，木块受到的滑动摩擦力大小等于拉力大小。这里通过测量拉力大小来间接测出摩
擦力大小，运用了 （选填“转换法”或“放大法”）。


16．（6 分）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压表、定值电阻、滑动变阻器、开关、导线若干。













（1） 如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大。
（2） 连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是定值电阻 （选填“短路”或“断路”）。
（3） 排除故障后，完成实验。根据实验数据绘制的 I﹣U 图象如图乙所示。分析图象初步得到：电阻一定时，通过导体的电流与导体两端的电压成 。
（4） 若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验， （选填

“能”或“不能”）达到实验目的。

17．（6 分）某实验小组测量盐水的密度。



（1） 实验前，把天平放在 桌面上， 并将游码移到标尺左端的零刻度线处。静止

时，天平的指针如图甲所示，应将平衡螺母向 调节，直至天平平衡。

（2） 由于天平砝码损坏，实验小组借助标有刻度的注射器、两个完全相同的烧杯、水等进行了如下操作：
①用注射器向两个烧杯中分别注入 20mL 盐水和 20mL 水；

②将上述装有盐水和水的烧杯分别放在天平的左盘和右盘，天平不平衡；

③用注射器向装水的烧杯中缓慢注水，当注入的水为 2mL 时，天平恰好平衡，如图乙所示。
则平衡时右盘烧杯中水的质量为 g（水的密度为 1g/cm3），盐水的密度为
g/cm3。
五、综合应用题（每小题 8 分，共 16 分）
18．（8 分）由我国自主研制、体现中国力量与中国速度的大国重器，世界首台千吨级运、架一体机“昆仑号”，可为高铁、道路桥梁的建设高效铺设箱梁。某次架桥时，要将一段重为 1.0×107N 的箱梁运到铺设位置。
（1） 当箱梁静止在水平桥面时，箱梁与桥面的接触面积为 200m2，求箱梁对桥面的压强；
（2） 工作时，“昆仑号”将箱梁自桥面竖直向上提升 0.6m，固定好后，载着箱梁水平向前运动了 30m。求此过程中克服箱梁所受重力做的功；
（3） 如图所示，“昆仑号”将箱梁运到桥墩 A、B 之间的正上方时水平静止。图中 l1 表示 MN 的水平距离，l2 表示 ON 的水平距离，G 表示“昆仑号”与箱梁受到的总重力（不包括轮车 A 受到的重力）、其重心在 O 点，F 表示桥墩 B 上的支腿对“昆仑号”竖直向上的支持力。请推导支持力 F 的表达式（用字母表示）。


19．（8 分）图甲是某型号能设定加热温度的家用空气炸锅，其简化电路如图乙所示。它是通过电阻丝 R1 来加热空气，从而加热食物，达到设定加热温度后，断开开关。求：















空气
（1）将5×10﹣3kg 的空气从20℃加热到200℃需要吸收的热量。c 取1.0×103J（/
kg•℃）；


（2） 工作电路中电热丝 R1 与指示灯支路并联。已知 R1 的额定电压为 220V，额定功率为 1210W。正常工作时，工作电路的总电流为 5.55A，此时指示灯支路消耗的功率；
（3） 控制电路电源电压恒定，通过调节变阻器 R3 接入电路的阻值来设置加热温度，电阻 R2 置于温度监测区域，它的阻值随温度变化的关系如图丙所示。当加热温度设定为150℃，即 R3 的阻值调为 100Ω 时.闭合开关 S，电磁继电器（不计线圈的电阻）的衔铁被吸下，工作电路接通，开始加热；直到温度达到 150℃时，衔铁向上弹起，停止加热。则当R3 的阻值调为 80Ω 时，对应的加热温度设定为多少？

2022 年湖北省黄冈市、孝感市、咸宁市中考物理试卷
参考答案与试题解析
一、选择题（每小题 3 分，共 24 分。在每小题给出的四个选项中只有一项符合要求）
1. 【解答】解：A、中学生的质量在 50kg 左右，故A 不符合实际；

B、成年人正常步行的速度在 1.1m/s 左右，故B 符合实际；

C、中学生的身高在 160cm 左右，课桌的高度大约是中学生身高的一半，在 80cm＝0.8m

左右，故C 不符合实际；

D、中学生的正常体温约为 36.5℃，故D 不符合实际。故选：B。
2. 【解答】解：A、河面的冰是由水凝固形成的，故 A 错误； BC、山上的雪、地上的霜是水蒸气凝华形成的，故BC 错误； D、雾是空气中的水蒸气液化形成的液态小水滴，故D 正确。故选：D。
3. 【解答】解：

A、小孩踏在滑板车上，对滑板车施加了压力的作用，压力会使滑板车发生形变，故 A

错误；

B、滑行过程中，相对于旁边树木，小孩与树木之间发生了位置的变化，是运动的，故B

正确；

C、惯性是物体固有的属性，惯性不会消失，故 C 错误；

D、静止时，地面对滑板车的支持力等于小孩重力与滑板车重力的和，要大于小孩的重力， 所以地面对滑板车的支持力与小孩受到的重力不是一对平衡力，故D 错误。
故选：B。

4. 【解答】解：AB、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射， 故 A 正确，B 错误；
C、摄像头是利用凸透镜成倒立、缩小的实像，故C 错误；

D、凸透镜成实像时，物近像远像变大，因此天舟四号靠近核心舱时，成的像越大，故 D

错误。

故选：A。

5. 【解答】解：闭合开关，R1 和 R2 串联，电流表测量电路电流，电压表测量定值电阻 R1

两端的电压。

A、闭合开关 S，酒后的驾驶员对着 R2 呼出气体，酒精气体浓度增大，酒精气体传感器R2 的阻值随酒精气体浓度的增大而减小，根据电阻串联的特点可知，电路中的总电阻减小，故A 错误；
B、已知电路中的总电阻减小，电源电压不变，根据欧姆定律 I＝可知电路中的电流增大，故电流表的示数增大，故B 正确；
C、已知电路中的电流增大，定值电阻的阻值不变，根据 U＝IR1 可知，定值电阻两端的电压变大，故电压表 V 的示数增大，故C 错误；
D、已知电路中的电流增大，电源电压不变，根据 P＝UI 可知电路的总功率增大，故 D

错误。故选B。
6. 【解答】解：A、图甲克服物体重力所做的功为有用功，改变提升物体受到的重力，有用功占总功的比例变化，动滑轮的机械效率变化，故A 错误；
B、高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人走近导线时两脚之间有电压，易发生跨步电压触电，故 B 错误；
C、右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N 极，故 C 正确；
D、图丁：天宫课堂授课是通过电磁波实现天地之间的互动，故D 错误。故选C。
7. 【解答】解：A、在下沉的过程中，苹果所处的深度 h 变大，根据 p＝ρgh 可知，苹果受到水的压强变大，故 A 错误；
B、在下沉的过程中，苹果排开水的体积不变，根据 F 浮＝ρ 液 gV 排可知，苹果受到水的浮力不变，故B 错误；
C、根据物体浮沉条件可知，在水面漂浮时，苹果受到的浮力等于它受到的重力，故 C

错误；

D、在整个过程中，苹果受到浮力的方向总是竖直向上，故D 正确。故选：D。
8. 【解答】解：A、电烤箱设定好工作时间和温度，即闭合定时开关 S1 和温控开关 S2， 再闭合启动开关 S，S 控制定时开关 S1 和温控开关 S2，电烤箱开始工作。当达到了设定的

工作时间或温度时，定时开关 S1 或温控开关S2 断开，电烤箱就停止工作，可控制开关 S， 故三个开关应该串联；故A 正确；
BD、三个开关都闭合，电路短路，故 BD 错误；

C、定时开关S1 或温控开关 S2 断开，电烤箱不能停止工作；故 C 错误； 故选：A。
二、填空题（每小题 4 分，共 16 分）
9. 【解答】解：物理课堂上，老师给同学们表演“狮吼功”：他竭尽全力发出“狮吼声”震碎了酒杯。他发出的声音是由人的声带振动产生的；声音把玻璃杯震碎，说明声音可以传递能量。
故答案为：振动；能量。

10. 【解答】解：雨天的夜晚，我们在马路上，有时可以看到路灯周围一圈圈美丽的彩虹。这是由于雨天，空气中充满着细小的水珠，而这些小水珠相当于三棱镜，路灯的光透过小水珠发生光的色散现象，不同颜色的光在灯的周围“编织”成一圈圈美丽的彩虹。故答案为：三棱镜；色散。
11. 【解答】解：小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的 LED 灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了感应电流，LED 灯相当于用电器。
发电机是根据电磁感应的原理制成的。 故答案为：感应电流；用电器；发电机。
12. 【解答】解：（1）水受到的重力作用下，大量的水落入内江，其重力势能减小；

（2）洪水季节，由于宝瓶口的限流作用，导致内江水的流速较小，外江水的流速较大、压强较小，大量的水涌入外江。
故答案为：重；减小；小。
三、作图题（每小题 3 分，共 6 分）
13. 【解答】解：上方巨石受到支持力施力物体是下方巨石，受力物体是上方巨石，因此作用点在上方巨石上，可以画在其重心上，方向竖直向上，如图所示：



14. 【解答】解：A 点表示被“晃”人的眼睛，OA 是发生这种现象时的一条反射光线， 可知反射角为 60°，可得入射角也为 60°，在法线上侧画出入射光线，反射角等于入射角为 60°，如图所示：
。
四、实验与探究题（每小题 6 分，共 18 分）
15. 【解答】解：（1）在试管内装些水，用橡胶塞塞住管口，给水加热，水吸收热量，内能增大，温度升高，这是通过热传递的方式改变水的内能；
加热一段时间后，橡胶塞在水蒸气压力的作用下冲出去，在这个过程中，把水蒸气的内能转化为橡胶塞的机械能；其能量转化情况与四冲程热机的做功冲程相同；
（2）在测量滑动摩擦力大小的实验中，用弹簧测力计拉着木块水平向右做匀速直线运动， 木块受力平衡，木块受到的滑动摩擦力大小等于拉力大小；
这里通过测量拉力大小来间接测出摩擦力大小，运用了转换法。故答案为：（1）热传递；做功；（2）匀速直线；转换法。
16. 【解答】解：（1）滑动变阻器的滑片向左移动时，接入电路的电阻变大，则滑动变阻器的电阻丝接入电路中的长度增大，所以应该接右下接线柱；如图所示：










；
（2） 闭合开关，移动滑动变阻器的滑片，发现电流表无示数，这说明电路出现了断路故障；电压表有示数，这说明电压表与电源的两极之间是接通的，所以故障是与电压表并联的定值电阻断路；
（3） 根据图象可知，I﹣U 图像为一条过原点的直线，所以结论为：在电阻一定时，通过导体的电流与导体两端的电压成正比；
（4） 由于小灯泡的灯丝的电阻受温度的影响，其阻值会发生变化，实验没有控制电阻不变，所以用小灯泡代替定值电阻进行上述实验，不能达到实验目的。
故答案为：（1）见解析；（2）断路；（3）正比；（4）不能。

17. 【解答】解：（1）将托盘天平放在水平桌面上，把游码移到标尺左端的零刻度线处。由图甲知，指针静止时偏左，则应将平衡螺母向右调节使横梁平衡；
（2）由 ρ＝可得，右盘烧杯中水的质量：
m＝ρV＝1g/cm3×22cm3＝22g，
由于天平平衡，说明 20mL 盐水与 22mL 水的质量相等，即 m 盐水＝m 水，

ρ 盐水V 盐水＝ρ 水V 水，ρ 盐水＝＝＝1.1g/cm3， 故答案为：（1）水平；右；（2）22；1.1。
五、综合应用题（每小题 8 分，共 16 分）
18. 【解答】解：（1）箱梁对水平桥面的压力：F 压＝G 箱＝1.0×107N，
箱梁对桥面的压强：p＝ ＝＝5×104Pa；
（2） 因为重力方向竖直向下，所以在水平方向移动箱梁时没有克服重力做功，只有在竖直方向上移动时克服箱梁所受重力做了的功，
因此此过程中克服箱梁所受重力做的功：W＝G 箱 h＝1.0×107N×0.6m＝6×106J；

（3） 以 M 点为支点，则支持力的力臂为 LF＝l1，重力的力臂为 LG＝l1﹣l2， 由杠杆的平衡条件可知：F×LF＝G×LG，
则 F＝×G＝ ×G。
答：（1）箱梁对桥面的压强为 5×104Pa；
（2） 此过程中克服箱梁所受重力做的功为 6×106J；

（3） 支持力 F 的表达式：F＝×G。
19. 【解答】解：（1）将 5×10﹣3kg 的空气从 20℃加热到 200℃需要吸收的热量 Q＝cmΔt
＝1.0×103J/（kg•℃）×5×10﹣3kg×（200℃﹣20℃）＝900J；
（2）R1 的额定电流 I 额＝＝＝5.5A；
指示灯支路的电流 I 指＝I﹣I 额＝5.55A﹣5.5A＝0.05A； 指示灯支路消耗的功率P 指＝UI 指＝220V×0.05A＝11W；
（3）R3 的阻值调为 100Ω，加热温度设定为 150℃，R2 的阻值是 30Ω，衔铁向上弹起， 停止加热。此时的总电阻R＝R2+R3＝30Ω+100Ω＝130Ω；
当 R3 的阻值调为 80Ω 时，由于衔铁被吸下时的电流不变，电源电压也不变，则总电阻不变。
所以此时R′2＝R﹣R′3＝130Ω﹣80Ω＝50Ω； 由图丙可知，温度为 200℃；
答：（1）将 5×10﹣3kg 的空气从 20℃加热到 200℃需要吸收的热量是 900J；
（2） 指示灯支路消耗的功率是 11W；

（3） 当 R3 的阻值调为 80Ω 时，对应的加热温度设定为 200℃。

2022 年武汉市初中毕业生学业考试物理、化学试卷
第I 卷(非选择题共 36 分)
9. 如图所示，在平静的水面，国家大厕院和它的倒影相映成趣，宛如一个巨大的蛋壳。这个倒影形成的原理是A.光的直线传播 B.光的反射 C.光的折射 D.光的色散
10. 下列四幅图中，关于声现象的描述正确的是


A. 乒乓球被发声的音叉弹开表明音叉在振动
B. 敲击大小不同的编钟发出声音的音调相同
C. 倒车雷达利用电磁波进行回声定位
D. 防噪声耳罩通过防止噪声产生的方式控制噪声

11. 如图所示，炽热的岩浆从覆盖着皑皑白雪的火山上喷涌而出。下列说法正确的是A.白雪温度低，内能小 B.岩浆温度高，内能大
C. 白雪温度低，分子热运动停止 D.岩浆温度高，分子热运动剧烈

12. 下列关于太阳能的说法正确的是

A.太阳能属于二次能源 B.太阳能属于不可再生能源

C.太阳是一个巨大的“核能火炉” D.太阳能电池直接将太阳能转化为化学能

13. 如图所示，天舟四号货运飞船正在靠近由天和核心舱与天舟三号货运飞船组成的空间站组合体，即将完成自主交会对接。下列说法正确的是
A. “天舟三号”相对于“天舟四号”是运动的B.“天舟三号” 相对于“天和核心舱”是运动的C. “天舟四号”相对于“天舟三号”是静止的D. “天舟四号”相对于“天和核心舱”是静止的
14. 用一个动滑轮在 8s 内将一重为 300N 的物体匀速向上提起 2m，拉力为 200N。这个动滑轮的机械效率和拉力的功率分别是
A.66.7%; 50W B.66.7%; 100W C.75%; 50W D.75%; 100W

15. 如图所示，三个相同的柱形容器中盛有体积相同的水或盐水，将重为 3.0N 的圆柱体依次放入这三个容器中。下列说法错误的是
A.图乙和图甲中圆柱体下表面受到水的压力之差大于 0.7N B.图丙和图乙中容器底上表面受到的压力之差等于 0.1N C.图丙中盐水的密度是 1.1×103kg/m3

D.圆柱体的密度是 3.0×103kg/m3

16. 下列电路图中，与实物电路对应的是
17. 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是

导体代号
长度 m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
A.为检验“导体电阻跟导体长度有关"的猜想，应选用导体①与② B.为检验“导体电阻跟导体长度有关"的猜想，应选用导体①与③
C.为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④ D.为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
18. 关于生活用电，下列说法错误的是



A. 使用螺丝刀试电笔时要用指尖抵住上端的金属帽
B. 与三孔插座中标有① 的插孔相连的导线和室外的大地相连
C. 人站在干燥的木凳上同时接触火线和零线， 不会触电

D. 用电器的总功率过大,容易发生火灾

19. 如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为 5Ω。下列说法错误的是A.甲与乙串联在电源电压为 2V 的电路中，电路中的电流是 0.20A
B.甲与乙串联在电源电压为 1V 的电路中，甲的功率是 0.2W

C.甲与乙并联在电源电压为 2V 的电路中，干路中的电流是 0.65A D.甲与乙并联在电源电压为 1V 的电路中，电路的功率是 0.4W
20. 如图所示的电路中，电源电压 U 保持不变。

①只闭合开关 S 和 S3，调节滑动变阻器的滑片，当电流表的示数为 0.2A 时，电压表 V2 的示数为 1V.

②只闭合开关 S 和 S2，电压表 V1 和 V2 的示数分别为U1 和 U2,电流表的示数为 I1。

③只闭合开关 S、S1 和 S3,将滑片移动到最左端时，电流表的示数为 I2,此时电路的功率为 P1；保持滑片位置不变， 再闭合开关 S2，电流表的示数变化了 0.2A.此时电路的功率为 P2。
已知 I1∶I2=1∶9，U1∶U2=1∶2，下列说法正确的是A.U=6V
B.I1=0.1A C.R2=10Ω D.P1∶P2=7∶9
第II 卷(非选择题共 60 分)
二、非选择题(本题包括 12 小题，共 60 分)

21.(3 分)如图所示是北京冬奥会跳台滑雪场地“雪如意”。运动员从跳台顶部沿助滑道加速滑下时，运动员的 转化为 . (填 “动能”或“重力势能”) 在“雪如意”的一侧，运行角度随山势而变的变坡斜行电梯速度是 2.5m/s，电梯从最低点运行到最高点的路程是 259m.所需时间是 S.
22.(4 分)某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置-根导线，导线两端跟电流表连接组成闭合回路。







(1)让导线 AB 在磁场中静止，观察到电流表指针 ;让导线 AB 在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针 ;保持蹄形磁体静止让导线 AB 从图中所示位置水平向右运动，观察到电流表指针 。(填 “偏转”或“不偏转”)
(2)图乙中的 a 表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电

流的是 (填标号) .

23. (4 分)在探究凸透镜成像规律的实验中:








(1)将蜡烛和焦距为 10cm 的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于 90cm 刻度线处的光屏上得到烛焰清晰 (填“放大”“缩小”或“等大”)的实像。(填“照相机”“投影仪”或“放大镜”)就是根据该原理工作的。 (2)保持上述实验中凸透镜位置不变，将蜡烛移动到 15cm 刻度线处，应该向 (填“左”或“右”)移动光屏， 才能再次得到烛焰清晰的像。
(3)改用焦距为 20cm 的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在 70cm 和 85cm 刻度线处，再将点燃的婚烛从 15cm 刻度线处缓慢地向右移动到 50cm 刻度线处，在光屏上得到烛焰清晰像的次数是 (填“0”“1” “2”或“3”)。
24.(4 分)在探究水沸腾时温度变化特点的实验中，某组同学用如图甲所示的实验装置进行了两次实验，两次实验所用水的质量相同。









(1) 实验中可以看到，水沸腾时形成大量的气泡不断上升、 (填 “变大”“变小”或“不变”)，到水面破裂开来,里面的水蒸气散发到空气中。水蒸气遇冷 (填“汽化”“液化”“升华”或“凝华”)，在烧杯口周围形成“白气”。
(2) 通过两次实验发现，水在沸腾过程中，虽然水的温度保持不变，但必须

(3) 图乙是该组同学第二次实验绘制的图象。第-次实验中同学们发现，水沸腾前每加热 2min 温度升高 5℃，则图乙中 t0= ℃。
25.(4 分)某同学用如图所示的实验装置探究阻力对物体运动的影响。

(1) 两次实验中让同一辆小车从同一斜面 滑下，目的是使小车进入水平面的初速度相同。
(2) 由实验可以看出，运动的小车所受的阻力 ，向前滑行的距离变大。伽利略

对类似的实验进行了分析，并进一步推测: 如果物体受到的阻力 ，速度就不会减小，物体将以恒定不变的速度永远运动下去。
(3) 两次实验中，小车在水平面上最终都会静止下来,说明力可以改变物体的 。






26.(5 分)某同学用如图甲所示的电路测量小灯泡的电功率。实验中电源电压保持不变，小灯泡的额定电压是 3.8V.



(1) 图甲中有一根导线接错了,请你在这根导线上:打“×" ,并补画出正确的那根导线。

(2) 正确连接电路后，小灯泡正常发光时电流表示数如图乙所示，则小灯泡正常发光时的电流是 A. 小灯泡的额定功率是 W.
(3) 测出小灯泡额定功率后，该同学接着移动滑动变阻器的滑片，当电流表的示数为 0.32A 时，电压表的示数不可能是 (填标号)。
A.3.9V B.4.0V C.4.1V

27. (10 分)我国万米深潜作业次数和下潜人数位居世界首位。图甲所示为我国“奋斗者"号载人潜水器的海试现场。
(1) 潜水器的前边固定着一个采样篮，里面放着海底沉积物采样器等工具，采样器是一个下端开口的圆柱形玻璃管。潜水器两侧各连着一只机械手臂，其中一只机械手臂的简化示意图如图乙所示，它由金属杆 AB、0C 和可以伸缩的液压杆
AC 组成，C 点为机械手臂和潜水器的连接点。当液压杆伸长或缩短时，会带动金属杆 AB 绕着 0 点转动，金属杆 B 端就会向上提或向下压采样器。
①请在图乙中画出水平金属杆的 B 端竖直向下压采样器时，采样器对金属杆 AB 的力的示意图。

②若 OA、0C 和 AC 的长分别是 18cm、24cm 和 30cm,OB 的长是 72cm,这只机械手臂的液压杆 AC 对水平金属杆 A 端的拉力是 200N,玻璃管水平的圆环形管口和海底沉积物的接触面积是 2cm2 时，则竖直状态下的玻璃管的圆环形管口对海底沉积物产生的压强是多少 Pa? (不考虑金属杆 AB 和采样器它们受到的重力和浮力)

(2) 总质量是 36t 且处于悬浮状态的潜水器在海底完成作业后，会抛卸吸附在舱外的压载铁再上浮。为了确保舱内作业人员的安全，科学家们在设计“奋斗者”号时，可以让潜水器在不能抛卸压载铁时进行“断臂求生”，即让潜水器在深海抛掉两只机械手臂和采样篮等物体后再上浮。若某次深海演练抛掉质量是 1.8t.体积是 0.3m3 的两只机械

手臂和采样篮等物体，则此时潜水器受到的浮力是多少 N?浮力比重力大多


一、选择题
物理试卷参考答案

题号
9
10
11
12
13
14
15
16
17
18
19
20
答案
B
A
D
C
A
D
B
A
D
C
B
B

×
二、非选择题

21.重力势能。动能: 103.6

22. (1)不偏转；不偏转；偏转 (2) C.D

23. (1) 放大；投影仪；(2)左 (3)0

24. (1)变大；液化 (2)持续吸热 (3)87

25. (1)顶端由静止. (2)减小；为零 (3)运动状态

26. (1)电路连接如下图所示: (2)0.3; 1.14
F
(3) A、B

27.(1)①采样器对金属杆 AB 的力的示意图如图 1 分

②液压杆 AC 对水平金属杆A 端拉力的力臂

1
L =??×?? = 18??×24?? = 14.4?? 1 分
?? 30??

1
金属杆 B 端对采样器的压力F =F=??×?1 = 200?×14.4?? = 40?···1 分
?? 72??


圆环形管口对海底沉积物产生的压强P = ?1 = 40?
= 2 × 105?? 1 分

? 2×10−4?2

(2)潜水器处于悬浮状态

浮 总 总
F =G =m g=36×103kg×10N/kg=3.6×105N 1 分

潜水器抛掉机械手臂等物体后

浮 水 排
减小的浮力△F =ρ g△V =1.0×103kg/m3×10N/kg×0.3m3=3×103N 1 分
减小的重力△G=mg=1.8×103kg×10N/kg=1.8×104N 1 分
潜水器剩下的重力 G=G 总-△G=3.6×105N-1.8×104N=3.42×105N 1 分
抛掉机械手臂等物体后潜水器受到的浮力

浮 浮 浮
F´ =F -△F =3.6×105N-3×103N=3.57×105N 1 分
浮
抛掉机械手臂等物体后浮力比重力大 F´ -G=3.57×105N-3.42×105N=1.5×104N 1 分



2022 年山西省中考—理科综合(物理)
理综共 150 分,其中物理 80 分
第Ⅰ卷 选择题(30 分)
二、选择题(本大题共 10 个小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项符合题目要求，请选出并在答题卡上将该项涂黑)
11. 小明来到武乡八路军总部纪念馆，参加“丹心向党·红色研学”活动。如图所 示，是他在体验活动中，身着八路军军服庄严地吹响“冲锋号”的情景。根据图片
信息，请你估测“冲锋号”的长度约为 ( )







A.20cm

B.50cm
D.150cm
C.120cm
12. 社区志愿者对居民日常用电常识进行了调查，下列说法符合安全用电的是 ( ) A.可用铜丝替代烧断的保险丝 B.更换灯泡时要先切断电源
C.能用湿布擦拭正发光的灯管 D.低于 220V 的电压都安全
13. 实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告 诉大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是 ( )

A. 不锈钢 B.铁 C.铝合金
D.木头
14. 如图所示，是博物馆珍藏的古代青铜“鱼洗”，注入半盆水后，用双手搓把手，
会发出嗡嗡声，盆内水花四溅。传说，众多“鱼洗”声能汇集成千军万马之势，曾吓退数十里外的敌军。这反映了我国古代高超的科学制器技术。下列分析正确的是
( )







A. “水花四溅”说明发声的“鱼洗”正在振动 B.“鱼洗”发出嗡嗡声不是由物体振动产生的
C.“鱼洗”发出的声音只能靠盆中水传入人耳 D.众多“鱼洗”声汇集改变了声音的传播速度
15.2022 年北京冬奥会，山西运动员苏翊鸣在男子单板滑雪大跳台比赛中夺得金牌。
如图所示，是他在比赛中的情景。下列对他加速下滑过程分析正确的是 ( )

A.运动状态始终保持不变 B.相对于地面他是静止的 C.高度下降重力势能减小
D.受到惯性作用持续下滑
16. 夏天，刚从冰箱中拿出的雪糕周围会冒“白气”。“白气”的成因与下列谚语中 加点字涉及的物态变化相同的是 ( )
A. 霜．前冷，雪后寒 B.水缸出汗．，不用挑担
C.扬汤止沸．，不如釜底抽薪 D.冰冻．三尺，非一日之寒
17. 人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先
将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁 性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的 是 ( )







A. 鱼形铁不能被磁体吸引 B.指南鱼周围存在磁感线
C.指南鱼鱼头应标注“N’ D.指南鱼的腹部磁性最强
18. 如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着
明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明 膜上成实验楼更大清晰的像，下列做法正确的是 ( )






A. 相机向前移，纸筒向前伸 B.相机向后移，纸筒向后缩
C.相机不移动，纸筒向后缩 D.相机和纸筒的位置均不变
19. 如图所示，是南极海洋冰山的美丽景象。冰山实质就是海中漂浮的大块淡水冰。据科学分析、全球气候变暖会导致冰山熔化，海平面升高。下列判断正确的是
( )
A. 冰山所受到的浮力一定大于它所受的重力 B.冰山所受的重力小于它排开水所受的重力
C.冰山熔化一部分后仍会漂浮在水面上 D.冰山熔化一部分后排开水的体积不变

20. 创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化
装置图，电源电压一定。控制电路中，RN 为压敏电阻，其阻值随压力的变化而变化，R0 为定值电阻。闭合开关 S1、S2,当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，
工作电路接通，注水装置自动开始注水。下列分析正确的是 ( )

A. 水位上升时，电磁铁磁性变弱 B.水位上升时，通过 R。电流变小
C.水位下降时，Ro 的电功率变大 D.水位下降时，RN 的阻值会变大
第Ⅱ卷 非选择题(共 50 分)
八、实验探究(本大题共 5 个小题，31 小题 4 分，32 小题 7 分，33 小题 6 分，34 小

题 4 分，35 小题 3 分，共 24 分)
31. 在“探究平面镜成像的特点”实验中：
(1) 用透明玻璃板替代平面镜是便于确定像的 和比较像与物的大小。
(2) 如图所示，将玻璃板 放置在水平白纸上，把点燃的蜡烛 A 放在玻璃板的
前面，能看到它在玻璃板后面的像。再拿一支与 A 完全相同的蜡烛，竖立着在玻璃板后面移动，直至与 A 的像完全重合，此现象说明
。






(3) 想要判断蜡烛 A 的像是虚像还是实像，你的办法是 。
32. 在“探究电流与电压的关系”实验中：
(1) 请你用笔画线代替导线把图甲电路连接完整(导线不得交叉)。
(2) 正确连接电路后，闭合开关，发现电流表无示数，电压表的示数接近电源电压， 其原因可能是
。
(3) 排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为 0.5V 时， 电流表的示数如图乙所示，则电流表示数为 A。
(4) 继续实验，记录实验数据如右下表，请你根据表中数据在图丙中描点作出图象。分析图象可以得到的结论是
。

33. 山西竹叶青酒是我国历史上最悠久的草本健康酒，它以汾酒为基酒，配以名贵药
材加工而成。有同学认为竹叶青酒与酒精的密度相同。是这样吗？于是合作学习小组的同学们进行测量与判断。
(1) 把天平放到 ，将游码移到标尺左端 处，调节

使横梁平衡。
(2) ①用天平测出空烧杯质量 m1；②将适量竹叶青酒倒入烧杯中测出总质量 m2；③将烧杯中的竹叶青酒全部倒入量筒中测出体积 V；④竹叶青酒的密度表达式
(用所测物理量符号表示)。你认为这样测出的竹叶青酒密度值与真实值相比会 (选填“偏大”或“偏小”)。
(3) 其他小组的同学用同一个瓶子先后装满酒精和竹叶青酒，分别测出它们的
，也能判断它们的密度是否相同。
34. 据《天工开物》记载，3000 多年前，我们的祖先在弓的基础上，又研发了能从容
瞄准目标击发的弩，如图甲所示。实践小组的同学们模拟弩的结构，把一橡皮筋纸卷根稍许绷紧的橡皮筋两端固定在卫生纸卷芯开口处两边，在纸卷芯内安装带凹槽的固定装置，制作了发射器，并用吸管代替弩箭，如图乙所示。利用这个自制发射器，同学们探究吸管飞行的距离与发射角度的关系。

(1) 同学们在吸管上每隔 1cm 标注记号，其目的是
。(答案合理即可) (2)请你帮助小组同学设计记录实验数据的表格。


(3)结合弩的材料、结构特征，请你猜想吸管飞行的距离还跟自制发射器的什么因素有关？



35. 六一儿童节前夕，小明妹妹所在的幼儿园将要举办“亲子滑草”比赛，比赛须知
如图所示。为了赢得比赛，他们全家进行了讨论。小明认为：高度一定，越陡的坡用时应越短，要选择最陡的坡；妈妈认为：体重越大，滑行用时越少，应让体重最大的爸爸和妹妹参加。请你选择小明或小明妈妈的观点设计一个实验进行探究，为优化参赛方案提供建议。



答案一：选择小明的观点设计实验
(1) 实验器材： (2) 实验步骤：




。(3)实验结论：



。
答案二：选择妈妈的观点设计实验(1)实验器材：
(2) 实验步骤：




。
(3) 实验结论： (开放性试题，答案合理即可)
九、综合应用(本大题共 8 个小题，36、37、38 小题各 2 分，39、40 小题各 4 分，
41 小题 2 分，42、43 小题各 5 分，共 26 分)
36. 如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承

其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 镜，若要“火生”应把“艾”放在镜的 位置。

37. 热机的效率是衡量汽车发动机性能的关键指标。2020 年 9 月，我国潍柴集团发布
全球首款热机的效率突破 50%的商业化柴油机，这一成果的意义犹如人类历史上首次百米赛跑突破 10s。立志成为汽车设计师的小明，也想设计改造发动机，使热机的效率达 80%。考虑影响热机效率的因素，你认为小明可以在哪些方面改进创新？
。假如小明的设想实现了，会给我们的生活带来哪些影响？ 。(写出一条即可)
38.2021 年 10 月 16 日，小明和小亮收看神舟十三号载人飞船发射升空的电视直播，
直播信息是卫星通过 波传递的。当飞船与火箭分离，进入预定轨道时，小亮突然问小明：“飞船与火箭分离，没有了推力，怎么还能继续运动？”从小亮提出的问题中可判断他所持有的观点是 。
39. 阅读短文，回答问题。
一起向未来
2022 年 4 月 16 日，圆梦天宫，英雄凯旋，在太空“出差”183 天的中国航天员三人组平安返回地球。随着我国航天事业的不断发展，让普通人进入太空旅行的计划正在逐步实施。未来，会有更多的人实现上九天揽月的飞天梦。
太空中没有空气，人若暴露在太空中无法获得氧气，这种状态下 1s 就会失去意识；太空中没有作用于身体的大气压，体液就会快速沸腾，从而使身体组织膨胀，体温降低而冻结；太空中处于真空状态，阳光直射下温度可高达 120℃，而在阴影处温度则会骤降至-150℃；太空中还有速度极快的微小陨石，人体一旦碰到将造成极大伤害。
为实现太空旅行，人们不断研发各类宇航服，每一批新型宇航服的诞生都是人类技术的又一次巨大飞跃。可以想象，未来的宇航服将是个人太空旅行的宇宙飞船。
(1) 太空中没有作用于人体的大气压，体液就会快速 ，其原因是

。
(2) 沙克尔顿环形山位于月球南极，在山的边缘阴影区永无日照，保持着太阳系最低温的记录，请你推测这个最低温可能是 ℃。
(3) 假如，你穿着自己设计制作的宇航服，在星空中遨游、月球上漫步。你的宇航服应具备哪些功能？

。
40. 生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的
接法是先将导线裸露端折成“U 型”再插入，如图所示。这种“U 型”接法可以增大连接处的接触面积，会更安全。请你用学过的物理知识解释其中的道理。
U 型接入法





41. 如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行
电网改造。亮亮发现他们挖的坑形很特别，如图乙所示。工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。要把图乙中的电线杆竖立到坑内，请你画出作用在杆上 A 点最小力的示意图。






温馨提示：42、43 小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。
42. 善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡
功能且方便携带的加热坐垫送给爷爷。他在网上购买了电压为 5V 的电源，两个阻值为 2.5Ω 的加热电阻片，若干导线和开关。

(1) 请你帮助小明设计电路，并画在虚线框内；

(2) 求自制加热坐垫的加热和保温功率。




















43. 频闪拍摄是研究物体运动的最好方式之一。如图所示，是小亮用相机每隔 0.5s 曝
光一次，拍摄的汽车在平直公路上行驶时的频闪照片。拍摄过程中汽车的总质量约为 1.6t，所受阻力约为车重的 0.3 倍。搜集汽车信息得知车身长 3m,静止时车轮与地面的总接触面积为 0.16m2。求：(g 取 10N/kg)
(1) 汽车静止时对水平地面的压强；
(2) 拍摄过程中汽车的输出功率。


【参考答案及解析】
二、选择题
11.B 12.B 13.D 14.A 15.C 16.B 17.C 18.A 19.C 20.D
八、实验探究(本大题共 5 个小题)
31.(1)位置
(2)垂直 平面镜所成像的大小与物体的大小相等(3)观察像能否成在光屏上
32.(1)如图甲所示
(2)定值电阻 R 断路(3)0.1
(4)在图丙中描点所作的图像如下

导体的电阻一定时，通过导体的电流与导体两端的电压成正比
33.(1)水平台上 零刻度线 平衡螺母 m2-m1
(2)ρ= V 偏大

(3)质量
34.(1)便于控制橡皮筋的形变程度一定 (2)


(3)橡皮筋的粗细、绷紧程度、纸卷的内径等(写出一条即可)
35. 答案一：
(1) 两个木块、木板、停表、金属片
(2) ①用一木块和木板搭一个斜面，将金属片固定在斜面底端；②用停表测出另一木块从斜面某一高度由静止滑下
到撞击金属片所用时间 t1；③增大斜面的坡度，用停表测出同一木块从斜面的同一高度由静止滑下到撞击金属片所用时间 t2
(3) 若t1>t2，选择较陡的滑草坡参赛；若 t1=t2，任选一滑草坡参赛；若 t1
