2023中考物理各题型专项复习讲义力学作图题

2023中考物理各题型专项复习讲义力学作图题

    冲刺阶段查缺补漏

第一部分：中考真题

1、如图所示，是一个在水平地面上静止的排球，请画出排球受力的示意图。

2、如图所示，轻质杠杆的A点挂一重物G，O为杠杆的支点。

(1)请在杠杆的端点B处画出使杠杆保持静止的最小动力F1的示意图；

(2)作出阻力F2的示意图及阻力臂l。

3、如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力，动力臂以及阻力臂。

第二部分：考点解读

1、涉及重力、弹力的作图问题

①究竟画哪个物体所受力;

②画物体哪个(些)力;

③抓住“力的三要素”,会规范的作图。

力的示意图：用一条                 表示力。

（1）箭头方向指向力的方向，线段的起点或终点表示力的作用点；

（2）在同一图中，力越大，线段应该越长；

（3）用数值和单位标出力的大小。

（4）力的示意图作图具体画法：

①用线段的起点表示力的作用点；

②延力的方向画一条带箭头的线段，箭头的方向表示力的方向；

③若在同一个图中有几个力，则力越大，线段应越长；

④标出力的符号，已知力的大小则也要在力的示意图中标出力的大小；

⑤若力不在水平方向或者竖直方向（不平行或垂直接触面），则要标出角度。

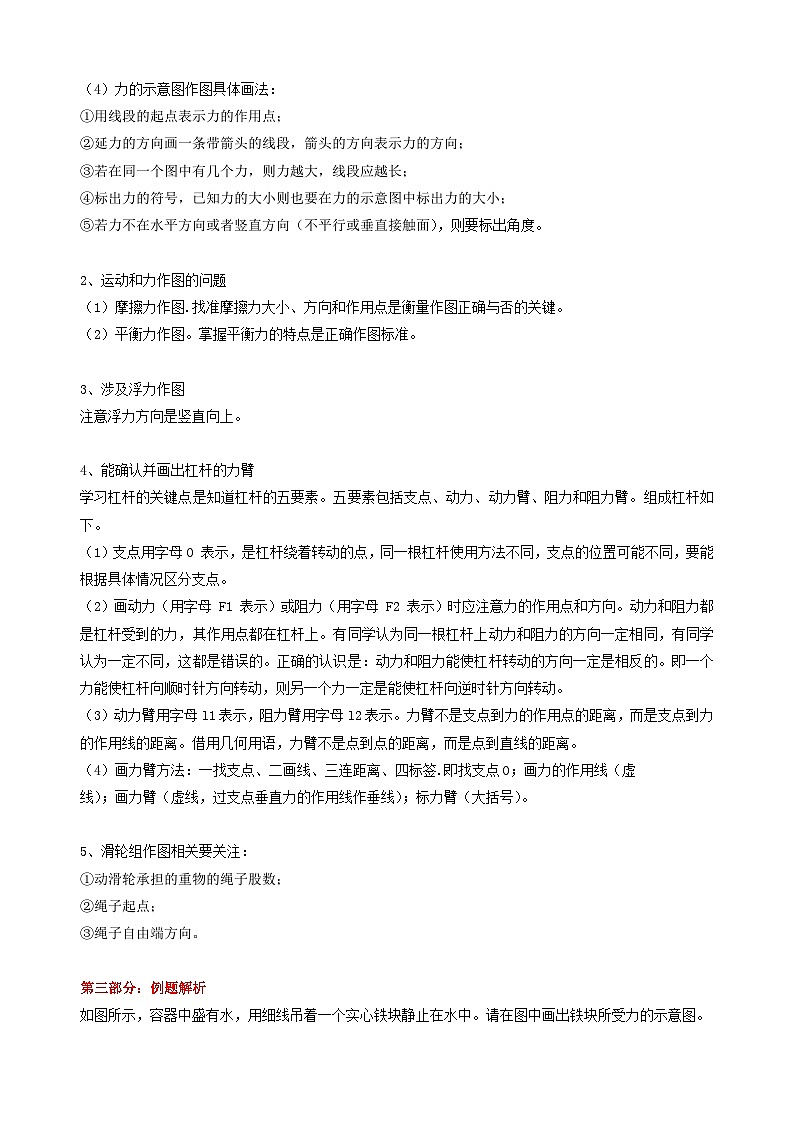

2、运动和力作图的问题

（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（2）平衡力作图。掌握平衡力的特点是正确作图标准。

3、涉及浮力作图

注意浮力方向是竖直向上。

4、能确认并画出杠杆的力臂

学习杠杆的关键点是知道杠杆的五要素。五要素包括支点、动力、动力臂、阻力和阻力臂。组成杠杆如下。

（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。

（2）画动力（用字母 F1 表示）或阻力（用字母 F2 表示）时应注意力的作用点和方向。动力和阻力都是杠杆受到的力，其作用点都在杠杆上。有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O；画力的作用线（虚

线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。

5、滑轮组作图相关要关注：

①动滑轮承担的重物的绳子股数；

②绳子起点；

③绳子自由端方向。

第三部分：例题解析

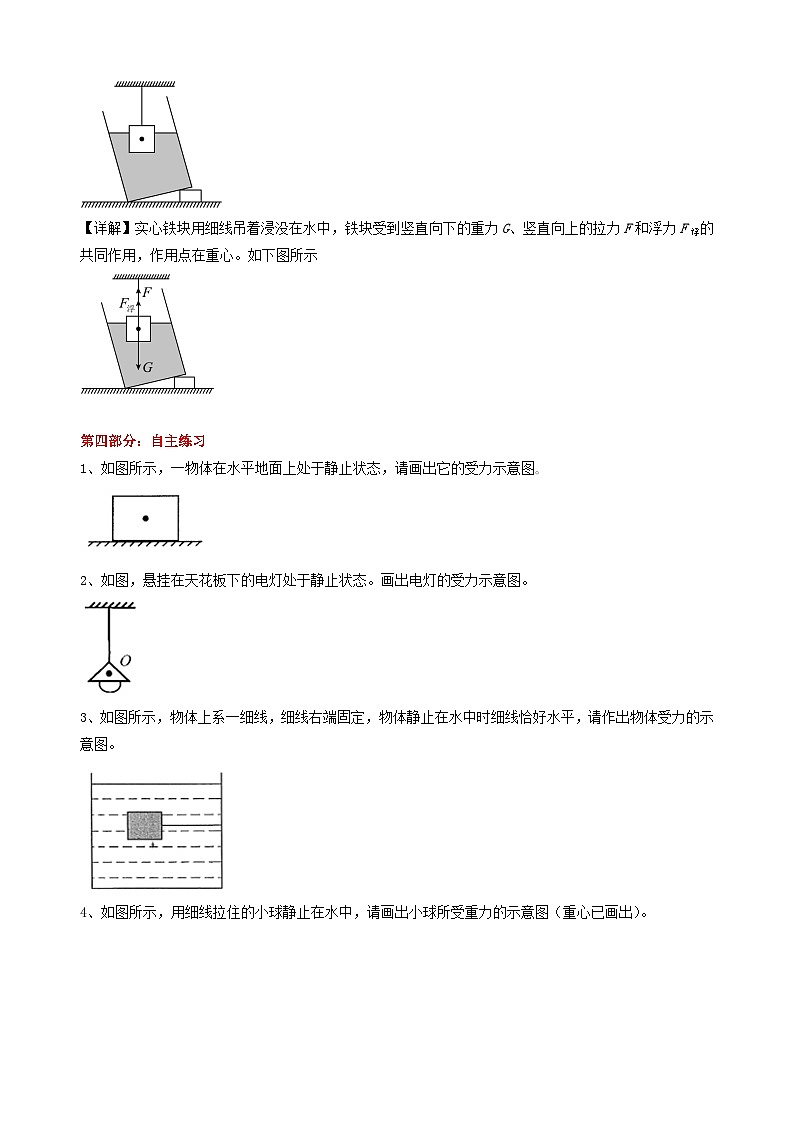

如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。请在图中画出铁块所受力的示意图。

【详解】实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F浮的共同作用，作用点在重心。如下图所示

第四部分：自主练习

1、如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡

2、如图，悬挂在天花板下的电灯处于静止状态。画出电灯的受力示意图。

3、如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

4、如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

5、一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

6、如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。

7、在图中画出杠杆OBA受到的阻力F2以及动力臂l1、阻力臂l2的示意图。

8、如图甲，扫地时，扫帚可以看做杠杆，O为支点，作用在A点的动力为F1。在图乙中画出动力臂l1和地面对扫帚的摩擦阻力F2（B为作用点）

9、如图所示，（1）画出此杠杆受到的阻力F2的示意图；（2）画出作用在杠杆A端使杠杆在图示位置平衡的最小动力F1的示意图并画出该力的力臂l1。

10、如图，有三个滑轮，请在图中画出最省力且又能改变动力方向的绳子绕法。

(       )
