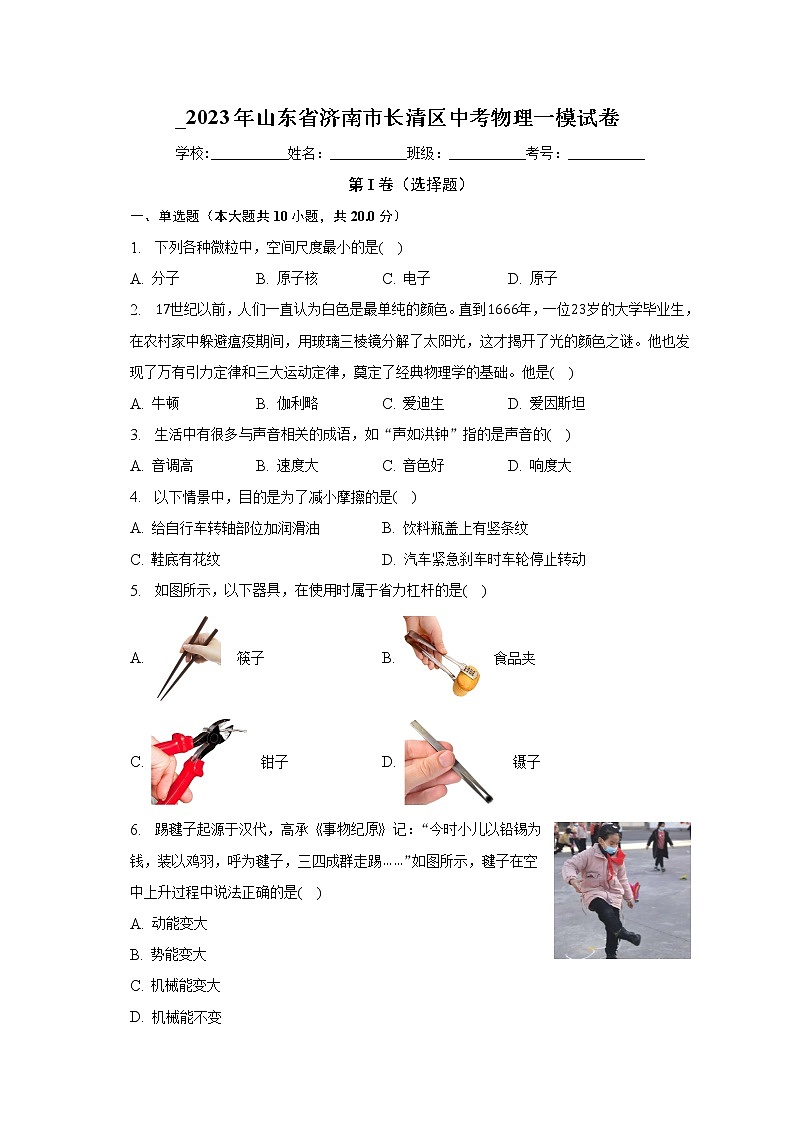

_2023年山东省济南市长清区中考物理一模试卷
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共10小题，共20.0分）
1. 下列各种微粒中，空间尺度最小的是(    )
A. 分子 B. 原子核 C. 电子 D. 原子
2. 17世纪以前，人们一直认为白色是最单纯的颜色。直到1666年，一位23岁的大学毕业生，在农村家中躲避瘟疫期间，用玻璃三棱镜分解了太阳光，这才揭开了光的颜色之谜。他也发现了万有引力定律和三大运动定律，奠定了经典物理学的基础。他是(    )
A. 牛顿 B. 伽利略 C. 爱迪生 D. 爱因斯坦
3. 生活中有很多与声音相关的成语，如“声如洪钟”指的是声音的(    )
A. 音调高 B. 速度大 C. 音色好 D. 响度大
4. 以下情景中，目的是为了减小摩擦的是(    )
A. 给自行车转轴部位加润滑油 B. 饮料瓶盖上有竖条纹
C. 鞋底有花纹 D. 汽车紧急刹车时车轮停止转动
5. 如图所示，以下器具，在使用时属于省力杠杆的是(    )
A.    筷子 B.    食品夹
C.    钳子 D.     镊子
6. 踢毽子起源于汉代，高承《事物纪原》记：“今时小儿以铅锡为钱，装以鸡羽，呼为毽子，三四成群走踢……”如图所示，毽子在空中上升过程中说法正确的是(    )
A. 动能变大
B. 势能变大
C. 机械能变大
D. 机械能不变
7. 风能作为一种清洁能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是(    )
A.
B.
C.
D.

8. 下列做法符合安全用电要求的是(    )
A. 台灯外部都是塑料，所以可用湿布擦拭正在工作的台灯
B. 家庭电路中有漏电保护器，所以可在未断开电源时更换灯泡
C. 冰箱不接地线时照样正常工作，所以地线可有可无
D. 家庭电路中安装保险丝或空气开关，可以保护电路

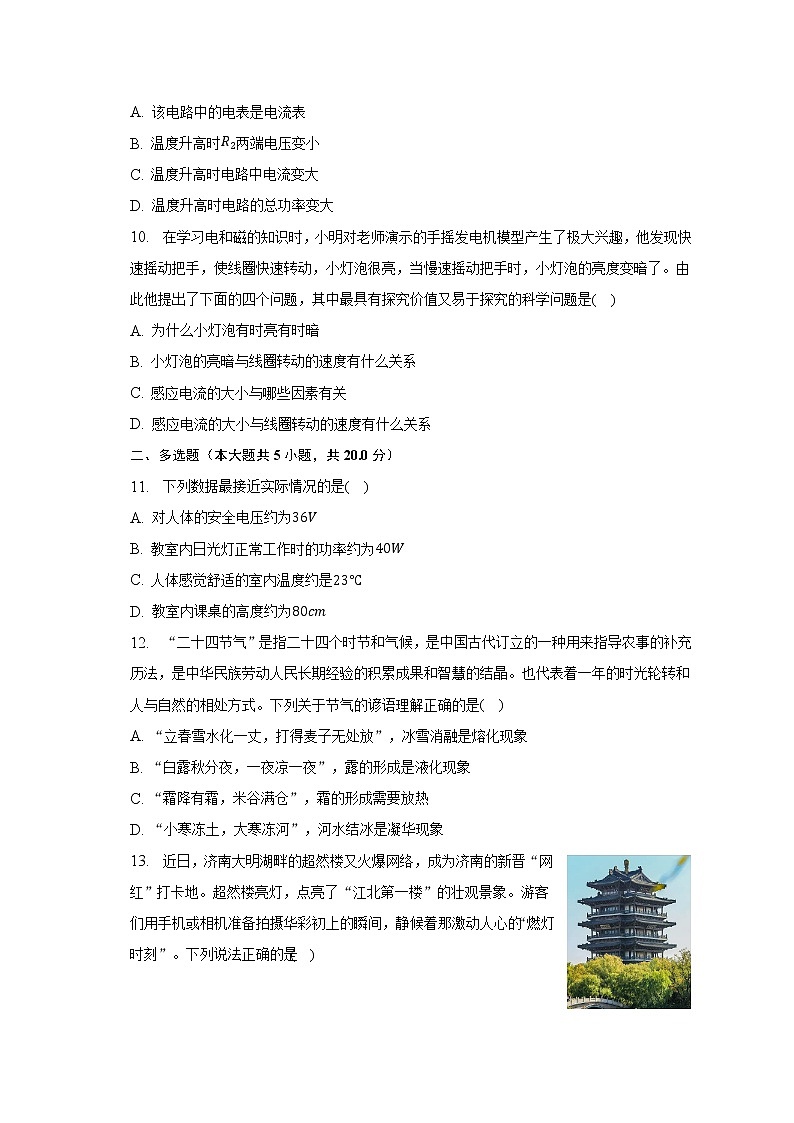

9. 某同学设计了一个如图所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。下列分析正确的是(    )
A. 该电路中的电表是电流表
B. 温度升高时R2两端电压变小
C. 温度升高时电路中电流变大
D. 温度升高时电路的总功率变大
10. 在学习电和磁的知识时，小明对老师演示的手摇发电机模型产生了极大兴趣，他发现快速摇动把手，使线圈快速转动，小灯泡很亮，当慢速摇动把手时，小灯泡的亮度变暗了。由此他提出了下面的四个问题，其中最具有探究价值又易于探究的科学问题是(    )
A. 为什么小灯泡有时亮有时暗
B. 小灯泡的亮暗与线圈转动的速度有什么关系
C. 感应电流的大小与哪些因素有关
D. 感应电流的大小与线圈转动的速度有什么关系
二、多选题（本大题共5小题，共20.0分）
11. 下列数据最接近实际情况的是(    )
A. 对人体的安全电压约为36V
B. 教室内日光灯正常工作时的功率约为40W
C. 人体感觉舒适的室内温度约是23℃
D. 教室内课桌的高度约为80cm
12. “二十四节气”是指二十四个时节和气候，是中国古代订立的一种用来指导农事的补充历法，是中华民族劳动人民长期经验的积累成果和智慧的结晶。也代表着一年的时光轮转和人与自然的相处方式。下列关于节气的谚语理解正确的是(    )
A. “立春雪水化一丈，打得麦子无处放”，冰雪消融是熔化现象
B. “白露秋分夜，一夜凉一夜”，露的形成是液化现象
C. “霜降有霜，米谷满仓”，霜的形成需要放热
D. “小寒冻土，大寒冻河”，河水结冰是凝华现象
13. 近日，济南大明湖畔的超然楼又火爆网络，成为济南的新晋“网红”打卡地。超然楼亮灯，点亮了“江北第一楼”的壮观景象。游客们用手机或相机准备拍摄华彩初上的瞬间，静候着那激动人心的“燃灯时刻”。下列说法正确的是(    )
A. 相机的镜头相当于凸透镜，对光具有会聚作用
B. 拍照时，超然楼应在距镜头二倍焦距之外，此时成缩小的实像
C. 拍照时，当相机靠近超然楼，所成的像逐渐减小
D. 游客们从不同方向都能看到牌匾上的字，是因为光发生了漫反射

14. 2022年10月12日，神舟十四号飞行乘组航天员陈冬、刘洋、蔡旭哲在中国空间站问天实验舱进行第三次太空授课。问天实验舱是中国空间站第二个舱段，也是首个科学实验舱，它配置了比核心舱更大的柔性太阳帆板，每天平均发电量超过430度，能够为空间站运行提供充足能源。下列说法正确的是(    )
A. 太阳帆板主要由半导体材料制成的
B. 航天员与学生互动是通过电磁波传递信息的
C. 中国空间站绕地球运行时受到平衡力的作用
D. 从地面带到空间站的实验器材质量不变
15. 物理学蕴含科学思想、科学方法和科学精神。下列选项中与“探究压力的作用效果与哪些因素有关时，通过泡沫塑料的凹陷程度显示压力的作用效果”方法相同是的(    )
A. 研究声音产生的原因时，利用乒乓球被弹起说明音叉振动
B. 研究液体的浮力时，水对石块产生的作用与手托起石块产生的作用进行对比
C. 研究磁现象时，利用磁感线描述磁场特点
D. 研究电流产生热量的影响因素时，通过温度计示数的变化判断电流产生热量的多少
第II卷（非选择题）
三、填空题（本大题共4小题，共8.0分）
16. 如图是我国第一艘国产航空母舰“山东舰”训练时，舰载机飞离航母甲板时的情景。相对于航空母舰，飞离的舰载机是______ 的(选填“运动”或“静止”)。舰载机飞离航母甲板后，航母所受浮力将______ (选填“变大”“变小”或“不变”)。
17. 中华美食与物理知识息息相关，比如蒸汤包是通过______ 的方式增加汤包的内能。烤鸭香气四溢说明______ 在永不停息地做无规则运动。
18. 水力发电是对水资源的合理利用。水作为人类资源利用率最高的能源动力之一，它是一种______ 能源(选填“可再生”或“不可再生”)，水电站的水库可以降低周围昼夜温差，是因为水的______ 较大。
19. 如图所示的充电宝上有两个输出口，通过电源线可以单独给一个手机或同时给两个手机充电，这两个输出口的连接方式是______ 联；给手机充电的过程中，充电宝相当于简单电路中的______ 。

四、作图题（本大题共2小题，共4.0分）
20. 如图所示，小球静止时受到绳子的拉力为2N，画出小球所受重力的示意图。


21. 2022年冬奥会闭幕式上要设计能控制舞台灯光与五环旗升降的电路。要求闭合开关S1，舞台灯亮起，当按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。请在虚线框内设计符合要求的电路图。

五、实验探究题（本大题共3小题，共18.0分）
22. 如图是“探究平面镜成像的特点”的实验装置。

(1)该实验用透明玻璃板代替平面镜实验，目的是______ ；
(2)为了探究平面镜所成的像是实像还是虚像。如图甲，取走玻璃板后的蜡烛，在该位置上竖放一块白屏。此时应该______ (选填“透过玻璃板”或“直接”)观察白屏上是否有蜡烛的像；
(3)如图乙所示，服装店经常将一面平面镜斜放，小丽走向平面镜时，下列描述符合事实的是______ 。
A.镜中像的上半身将变大
B.镜中像的下半身将变大
C.镜中的像将靠近平面镜
D.像与人的连线与镜面不垂直
23. 小刚同学在水平桌面上搭成一个斜面，探究阻力对物体运动的影响。用小车做实验，让小车从斜面的同一高度由静止开始下滑。并用毛巾、棉布、木板等改变水平桌面的粗糙程度。

(1)让小车从斜面的同一高度由静止开始下滑，目的是为了______ ；
(2)实验中发现小车在毛巾表面滑行的距离最近，在棉布表面滑行的距离较远，在木板表面滑行的距离最远，说明小车受到的阻力越小，速度减小得______ (选填“越慢”或“越快”)；
(3)牛顿在伽利略等人的研究成果上概括出了牛顿第一定律。该定律______ (选填“能”或“不能”)用实验直接验证。
24. 小亮和同学们在做“探究通过导体的电流与导体两端电压的关系”实验时，他用图甲所示的电路进行实验。提供的实验器材有：两节新电池、开关、电流表、电压表、滑动变阻器、定值电阻R、导线若干。

(1)闭合开关前，滑动变阻器的滑片P应处于图中______ (选填“A”或“B”)端；
(2)小亮把电路连接好后，闭合开关，发现无论怎么移动滑动变阻器的滑片P，电流表无示数，而电压表有示数且接近电源电压，则电路出现的故障可能是______ ；
(3)排除故障后，小亮他们进行了五次实验测得了表中的数据。其中第4次实验时，电流表指针如图乙所示，其示数为______ A。
实验次数
1
2
3
4
5
电压U/V
1.6
1.8
2.0
2.4
2.8
电流I/A
0.16
0.18
0.20

0.28
(4)根据实验数据分析，可初步得出结论：______ 。
六、计算题（本大题共3小题，共24.0分）
25. 如图所示，某同学用燃气灶做饭。已知锅内装有质量为5kg，初温为20℃的水，当水刚好烧开至100℃，共消耗了0.06kg的液化石油气。[水的比热容为4.2×103J/(kg⋅℃)，液化石油气的热值为4.9×107J/kg]。求：
(1)以上过程中，水吸收的热量；
(2)液化石油气完全燃烧所放出的热量。
26. 如图是某餐厅的送餐机器人。在某次送餐时，机器人1min匀速运动30m，牵引力为30N，机器人与食物的总质量为30kg，轮子与水平地面的总接触面积为1×10-3m2，(g取10N/kg)求本次送餐过程中：
(1)机器人的速度；
(2)机器人对水平地面的压强；
(3)牵引力所做的功。


27. 如图是养生壶的电路图，它有加热和保温两挡，R1与R2均为电热丝。当S1闭合，S2断开时，处于保温挡。当S1、S2闭合时，处于加热挡。当加热到设定温度时，养生壶自动切换为保温挡。养生壶的部分参数如表所示。
(1)正常保温时，电路中的电流；
(2)正常加热200s的过程中，养生壶消耗的电能；
(3)R1的阻值。
壶的容积
1.5L
额定电压
220V
加热功率
1000W
保温功率
44W

答案和解析

1.【答案】C
【解析】解：物质由分子或原子构成，分子由原子组成，原子由原子核与核外电子组成，原子核包括质子和中子两部分，集中了原子质量的大部分。因此从空间尺度来看：分子大于原子，原子大于原子核，原子核大于质子，质子大于电子，所以空间尺度最小的是电子，故ABD不符合题意，C符合题意。
故选：C。
物质由分子或原子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成。
本题考查了组成物质的微粒大小的比较，是一道基础题，容易解答。

2.【答案】A
【解析】解：发现了万有引力定律和三大运动定律，奠定了经典物理学的基础的人是牛顿。
故选：A。
牛顿发现了万有引力，它是经典力学奠基人。
本题考查了物理常识，属于基础题。

3.【答案】D
【解析】解：声音的特征有：音调、响度、音色；“声如洪钟”是指声音的大小，即声音的响度大，故D正确。
故选：D。
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。听声能辨人，是因为不同人发出的声音的音色不同。
此题考查了对声音特征的辨别，要会利用声音的特征解释生活现象。

4.【答案】A
【解析】解：A、给自行车转轴部位加润滑油，是通过使接触面脱离的方法减小摩擦力，故A符合题意。
B、饮料瓶盖上有竖条纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不合题意。
C、鞋底有花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不合题意。
D、汽车紧急刹车时车轮停止转动，是通过变滚动为滑动来增大摩擦力，故D不合题意。
故选：A。
(1)增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度；变滚动为滑动；
(2)减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
本题考查摩擦力大小的影响因素，以及增大和减小摩擦的方法，摩擦力问题在生活中应用非常广泛，解答此题类问题时要利用控制变量法研究。

5.【答案】C
【解析】解：A、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；故A错误。
B、食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆；故B错误。
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；故C正确。
D、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆。故D错误。
故选：C。
结合生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
此题考查的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。

6.【答案】B
【解析】解：毽子在空中上升过程中，质量不变，速度变小，因此动能变小，高度变大，因此重力势能变大；由于受到空气阻力的作用，一部分机械能转化为内能，使得机械能减小，故B正确。
故选：B。
动能的影响因素是质量与速度，重力势能的影响因素是质量与高度，动能和势能统称机械能。
此题考查了机械能的概念、能量转化，属基础题目。

7.【答案】C
【解析】解：风力发电机的工作原理是电磁感应现象；
A、如图是奥斯特实验，实验说明电流周围存在磁场，故A错误。
B、如图电铃是利用电流的磁效应来工作的，故B错误。
C、如图是闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，是电磁感应现象，故C正确。
D、如图电路中有电源，是通电导体在磁场中受力而运动，是电动机的工作原理，故D错误。
故选：C。
风吹过时，扇叶转动，产生了电能，说明是因为运动而产生了电，是机械能转化为电能，是电磁感应现象，找出原理相同的即可。
电磁联系包括电流的磁效应、电磁感应、磁场对电流的作用三方面，注意区分三方面的应用。

8.【答案】D
【解析】解：
A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，故选项A不符合题意；
B、在更换灯泡时，一定要先断开电源开关后检修，故选项B不符合题意；
C、为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，即三脚插头的接地脚必须与用电器的金属外壳相连，故选项C不符合题意；
D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保护作用，故选项D符合题意；
故选：D。
(1)生活中的水是导体，不能用湿的物体接触带电体；
(2)在检修灯泡时，一定要先断开电源开关后检修；
(3)为防止因用电器漏电使其金属外壳带电而发生触电事故，一般用电器的金属外壳要接地；
(4)家庭电路中必须要有保险丝或空气开关。
本题考查了家庭电路中的一些基本连接的常识，以及安全用电时要注意的问题，是我们必须熟知的。

9.【答案】B
【解析】解：A、由电路图可知，电阻R1和R2串联接入电路，该电路中的电表与R1并联接入电路，为电压表，故A错误；
BCD、电阻R1的阻值随温度的升高而增大，当温度升高时，R1的电阻变大，串联电路的总电阻变大，根据I=UR可知电路中的电流变小；R2是定值电阻，根据U=IR可知R2两端电压变小；根据P=UI可知，电路消耗的总功率变小，故B正确、CD错误。
故选：B。
(1)根据电表的连接方式可知电表的类型；
(2)电阻R1的阻值随温度的升高而增大，当温度升高时，串联电路的总电阻变大，根据I=UR可知电路中的电流变化，根据U=IR可知R2的电压变化，根据P=UI可知电路总功率的变化。
本题考查了电路的动态分析、欧姆定律和电功率计算公式的应用，难度不大。

10.【答案】D
【解析】解：在这实验中，灯泡的亮度是不同的，通过灯泡的电流越大，则灯泡越亮，则表明实验中的电流是不同的；电流不同的原因是由于转速的不同，故值得探究的问题是感应电流的大小与线圈转动的速度有什么关系。
故选：D。
比较实验的不同条件，根据观察到的不同实验现象，运用所学物理知识进行分析并得出实验结论是实验探究的一般规律
本题考查了学生对实验探究过程的理解和分析能力，学会分析实验现象得出正确的结论是解题关键。

11.【答案】BCD
【解析】解：A、对人体的安全电压不超过36V，故A错误；
B、教室内日光灯正常工作时的功率约为40W，故B正确；
C、人体感觉舒适的室内温度约是23℃，故C正确；
D、教室内课桌的高度约为80cm，故D正确。
故选：BCD。
根据生活常识对各选项进行判断。
本题是生活常识题，属于基础题。

12.【答案】ABC
【解析】解：A、冰雪消融，由固态变成液态，属于熔化，故A正确；
B、露是空气中的水蒸气遇冷液化形成的小水滴，故B正确；
C、霜是空气中的水蒸气遇冷凝华形成的小冰晶，凝华放热，故C正确；
D、河水结冰，由液态变为固态，属于凝固，故D错误。
故选：ABC。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华；其中，熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量。
此题主要考查物态变化以及吸热放热特点，知道前后的物质状态是关键。

13.【答案】ABD
【解析】解：
A、相机的镜头相当于凸透镜，凸透镜对光具有会聚作用，故A正确；
B、拍照时，超然楼应在距镜头二倍焦距之外，此时成倒立、缩小的实像，故B正确；
C、拍照时，当相机靠近超然楼，物距变小，像距变大，所成的像逐渐变大，故C错误；
D、游客们从不同方向都能看到牌匾上的字，是因为光发生了漫反射，反射光线射向四面八方，故D正确。
故选：ABD。
凸透镜对光有会聚作用；当物距大于二倍焦距时，凸透镜成的是倒立、缩小的实像，其应用是照相机和摄像机；凸透镜成实像时，物远像近像变小、物近像远像变大；
光在凹凸不平的物体表面会发生漫反射。
本题考查了凸透镜成像规律的应用、凸透镜对光线的作用、漫反射，属于基础题。

14.【答案】ABD
【解析】解：A、太阳帆板的主要材料是硅，是半导体材料，故A正确；
B、电磁波可以在真空中传播，航天员与学生互动是通过电磁波传递信息的，故B正确；
C、中国空间站绕地球运行时做曲线运动，运动状态不断改变，受的力是非平衡力，故C错误；
D、从地面带到空间站的实验器材，位置发生改变，物质多少没有变化，所以质量不变。故D正确。
故选：ABD。
(1)太阳帆板的主要材料是半导体材料硅；
(2)电磁波的传播不需要介质，可以在真空中传播；
(3)物体受平衡力时，总保持静止或匀速直线运动状态，受非平衡力时运动状态不断发生变化；
(4)质量是物体本身的一种属性，与物体的形状、状态、位置和温度无关。
本题考查半导体、电磁波的应用、平衡状态的判断和质量是物体的一种属性，是一道基础题。

15.【答案】AD
【解析】解：探究压力的作用效果与哪些因素有关时，通过泡沫塑料的凹陷程度显示压力的作用效果”，是将不易观察的压力作用效果转换为易观察的泡沫塑料的凹陷程度，属于转换法的具体应用。
A、研究声音产生的原因时，利用乒乓球被弹起说明音叉振动，是将音叉的微小转换为易于观察的乒乓球的弹起，即采用的方法为转换法，故A符合题意；
B、研究液体的浮力时，水对石块产生的作用与手托起石块产生的作用进行对比，是以类比的方法来认识浮力，即采用的是类比法，故B不符合题意；
C、研究磁现象时，利用磁感线描述磁场特点，是将不可见的磁场通过建模的方式变为我们可以观察、理解的磁感线，即采用的是建立模型法，故C不符合题意；
D、研究电流产生热量的影响因素时，通过温度计示数的变化判断电流产生热量的多少，是将不易观察、计算的热量转换为易于观察的温度计示数的变化，即采用的是转换法，故D符合题意。
故答案为：AD。
(1)通过泡沫塑料的凹陷程度显示压力的作用效果采用的是转换法；
(2)判断选项中各个实验采用的方法，属于转化法的即为答案。
本题是对实验方法的考查，熟悉各类实验方法是解题的关键。

16.【答案】运动  变小
【解析】解：舰载机在航母上起飞时相对于航母位置不断升高，所以飞离的舰载机相对于航母是运动的；
由于舰载机起飞后，航母的总重力减小，漂浮时其浮力等于重力，所以所受浮力减小。
故答案为：运动；变小。
(1)研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物。研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化；
(2)根据物体漂浮在液面上时，浮力与重力相等判断浮力的大小变化。
此题考查了有关阿基米德原理的知识，同时考查了运动与静止的相对性等，在分析时，注意从题目中找出有用的信息。

17.【答案】热传递  分子
【解析】解：蒸汤包是通过热传递的方式增加汤包的内能；
烤鸭香气四溢说明分子在永不停息地做无规则运动。
故答案为：热传递；分子。
(1)做功和热传递可以改变物体的内能；
(2)组成物质的分子在永不停息地做无规则运动。
本题主要考查改变物体内能的方式、分子热运动，基础题。

18.【答案】可再生  比热容
【解析】解：水能可以源源不断地从自然界获得，水能属于可再生能源。
水库中水量多，水的比热容较大，在吸收或放出相同的热量时，水的温度变化小，因此可以降低周围昼夜温差。
故答案为：可再生；比热容。
(1)能够源源不断从自然界获得或可以重复利用的能源是可再生能源，不能源源不断从自然界获得或不能重复利用的能源是不可再生能源。
(2)由于水的比热容较大大，故相同质量的水和其它物质相比较，在吸收或放出相同的热量时，水的温度变化小。
本题考查了能源的分类、比热容等知识的应用，是一道基础题，掌握基础知识即可正确解题。

19.【答案】并  电源
【解析】解：由于两个输出端能独立工作，互不影响，故两输出端是并联的。
用“充电宝”为手机充电时，为手机提供电能，故充电宝相当于电路中的电源。
故答案为：并；电源。
(1)在电路中，若各元件相互影响则是串联，若各元件互不影响则是并联。
(2)在电路中提供电能的是电源，消耗电能的是用电器。
充电宝在不同状态下有不同的作用，有时是电源，有时是用电器，需要仔细辨别。

20.【答案】解：因为小球静止，所以G=F=2N。
重力的作用点在重心，方向竖直向下，作用点画在重心处，如图所示：

【解析】要解决此题，需要掌握二力平衡条件，首先判断出重力的大小，然后根据力的示意图的画法作出重力的示意图。
此题主要考查了有关力的示意图的画法，在作图时一定注意力的作用点和方向。

21.【答案】解：根据题意可知，当开关S1闭合时舞台灯亮起，此时电动机不工作；当开关S2闭合，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，S2在电动机支路上，如图所示：

【解析】根据开关闭合后指示灯和电动机的工作情况分析电路的连接情况，再画出正确的电路图。
本题考查电路的设计，根据题意正确分析指示灯和电动机的连接方式以及开关的位置是关键。

22.【答案】便于确定像的位置  直接  C
【解析】解：(1)玻璃板有透光性，既能成像，又能确定像的位置，该实验用透明玻璃板代替平面镜实验，目的是便于确定像的位置；
(2)虚像不能呈现在光屏上，为了探究平面镜所成的像是实像还是虚像。如图甲，取走玻璃板后的蜡烛，在该位置上竖放一块白屏。此时应直接观察白屏上是否有蜡烛的像；
(3)AB、人在平面镜中的像的大小与人等大，当人走近镜子时，镜中的像的大小不变，故AB错误；
C、根据平面镜成像的特点可知，像与物到平面镜的距离相等，所以当人靠近平面镜时，镜中的像将靠近平面镜，故C正确；
D、根据平面镜成像的特点可知，平面镜成虚像，当你走向平面镜时，像与你的连线与镜面仍然垂直，故D错误；
故选：C。
故答案为：(1)便于确定像的位置；(2)直接；(3)C。
(1)玻璃板有透光性，既能成像，又能确定像的位置；
(2)虚像不能呈现在光屏上；
(3)平面镜成像特点：平面镜所成的像是虚像，像与物体的大小相同，像到平面镜的距离与物体到平面镜的距离相等，像与物关于平面镜对称。
本题探究平面镜成像的特点，考查对器材的要求、虚像的理解及成像规律的运用。

23.【答案】使小车下滑到水平面时的速度相同  越慢  不能
【解析】解：(1)由控制变量法，让小车从斜面的同一高度由静止开始下滑，目的是为了使小车下滑到水平面时的速度相同；
(2)小车下滑到水平面的速度相同，而最终的速度为0，实验中发现小车在毛巾表面滑行的距离最近，在棉布表面滑行的距离较远，在木板表面滑行的距离最远，说明小车受到的阻力越小，速度减小得越慢；
(3)实际上不受力的物体不存在，牛顿在伽利略等人的研究成果上概括出了牛顿第一定律。该定律不能用实验直接验证。
故答案为：(1)使小车下滑到水平面时的速度相同；(2)越慢；(3)不能。
(1)由控制变量法，要控制小车下滑到水平面时的速度相同；
(2)小车下滑到水平面的速度相同，而最终的速度为0，结合实验现象分析回答；
(3)实际上不受力的物体不存在，据此回答。
本题探究阻力对物体运动的影响，考查控制变量法、实验现象分析及对牛顿第一定律的理解。

24.【答案】A  定值电阻断路  0.24  当电阻一定时，通过导体的电流与导体两端的电压成正比
【解析】解：(1)为了保护电路，闭合开关前，滑动变阻器的滑片P应处于阻值最大处，即图中A端；
(2)闭合开关，发现无论怎么移动滑动变阻器的滑片P，电流表无示数，说明电路可能断路；电压表有示数且接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即电路出现的故障可能是定值电阻断路；
(3)第4次实验时，电流表指针如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.24A；
(4)由表中数据可知，电压与电流的比为一定值，故可初步得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比。
故答案为：(1)A；(2)定值电阻断路；(3)0.24；(4)当电阻一定时，通过导体的电流与导体两端的电压成正比。
(1)为了保护电路，闭合开关前，滑动变阻器的滑片P应处于阻值最大处；
(2)闭合开关，发现无论怎么移动滑动变阻器的滑片P，电流表无示数，说明电路可能断路；电压表有示数且接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(3)根据电流表选用量程确定分度值读数；
(4)根据表中数据分析得出结论。
本题探究通过导体的电流与导体两端电压的关系实验，考查了注意事项、电路故障、电流表读数和数据分析等知识。

25.【答案】解：(1)水吸收的热量：
Q吸=c水m水(t-t0)=4.2×103J/(kg⋅℃)×5kg×(100℃-20℃)=1.68×106J；
(2)完全燃烧液化石油气放出的热量：Q放=mq=0.06kg×4.2×107J/kg=2.25×106J。
答：(1)水吸收的热量为1.68×106J；
(2)液化石油气完全燃烧所放出的热量为2.25×106J。
【解析】(1)知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸=cm(t-t0)求出水吸收的热量；
(2)利用公式Q放=mq计算液化石油气完全燃烧放出的热量。
本题考查了学生对吸热公式、燃料完全燃烧放热公式的掌握和运用，与生活相连，使学生觉得学了物理有用，有意义！

26.【答案】解：(1)机器人的速度v=st=30m1×60s=0.5m/s；
(2)机器人与食物的总重力G=mg=30kg×10N/kg=300N，
机器人对地面的压力F=G=300N，
机器人对地面的压强p=FS=300N1×10-3m2=3×105Pa；
(3)牵引力所做的功W=F牵引力s=30N×30m=900J。
答：(1)机器人的速度为0.5m/s；
(2)机器人对水平地面的压强为3×105Pa；
(3)牵引力所做的功900J。
【解析】(1)根据v=st计算机器人的速度；
(2)根据G=mg计算机器人与食物的总重力，机器人对水平地面的压力等于机器人与食物的总重力，根据p=FS计算机器人对地面的压强；
(3)根据W=Fs计算牵引力所做的功。
本题考查了压强公式p=FS、速度公式v=st、功的公式W=Fs的应用，属于基础题，要求掌握。

27.【答案】解：(1)根据P=UI可知在保温挡正常工作时，电路中的电流I=P保温U=44W220V=0.2A；
(2)正常加热200s的过程中，养生壶消耗的电能；W=Pt=1000W×200s=2×105J；
(3)当S1、S2闭合时，R2短路，电路为R1的简单电路，此时养生壶处于加热状态，
则R1的阻值：
R1=U2P加热=(220V)21000W=48.4Ω；
答：(1)正常保温时，电路中的电流0.2A；
(2)正常加热200s的过程中，养生壶消耗的电能2×105J；
(3)R1的阻值48.4Ω。
【解析】(1)根据P=UI可知在保温挡正常工作时，电路中的电流；
(2)根据W=Pt知正常加热200s的过程中，养生壶消耗的电能；
(3)已知加热挡位的电功率，根据P=U2R求出R1的阻值。
本题考查了电功的计算和电功率公式的应用，是一道综合题。
