2023年上海市黄浦区中考物理二模试卷含详解

黄浦区2023年九年级学业水平考试模拟考

综合测试卷

一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1. “皓月当空”中的月球是（    ）

A. 恒星 B. 行星 C. 卫星 D. 彗星

2. 写字时笔尖与纸面间的摩擦属于滚动摩擦的是（    ）

A. 铅笔 B. 毛笔 C. 水彩笔 D. 圆珠笔

3. 在嘈杂环境中戴上耳塞，可以降低接收到噪声的（    ）

A. 音调 B. 响度 C. 音色 D. 频率

4. 在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（　　）

A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程

5. 已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距离凸透镜10厘米处，则此时成（    ）

A. 放大的虚像 B. 放大的实像 C. 等大的实像 D. 缩小的实像

6. 甲、乙两小车沿同一直线同向而行，其图像如图1所示。当甲经过P点时，乙刚好经过Q点，再过4秒，甲、乙两车相距3米，则P、Q两点间的距离（    ）

A. 可能为1米 B. 可能为2米 C. 一定为5米 D. 一定为11米

二、填空题（共23分）

7. 上海家庭用电器的正常工作电压为______伏。标有“”字样的电视机，连续正常工作2小时消耗的电能为______度。发电站通过______输电线路传送电能（选填“高压”或“低压”）。

8. 无人机加速升空过程中，其惯性______，重力势能______（前两空均选填“变大”、“变小”或“不变”）；以地面为参照物，无人机是______的（选填“运动”或“静止”）。

9. 由于受到吸引，地球绕太阳运行，说明力可以改变物体______。太阳光是一种______色光（选填“单”或“复”）。光从空气斜射入水中，折射角______入射角（选填“大于”、“等于”或“小于”）。

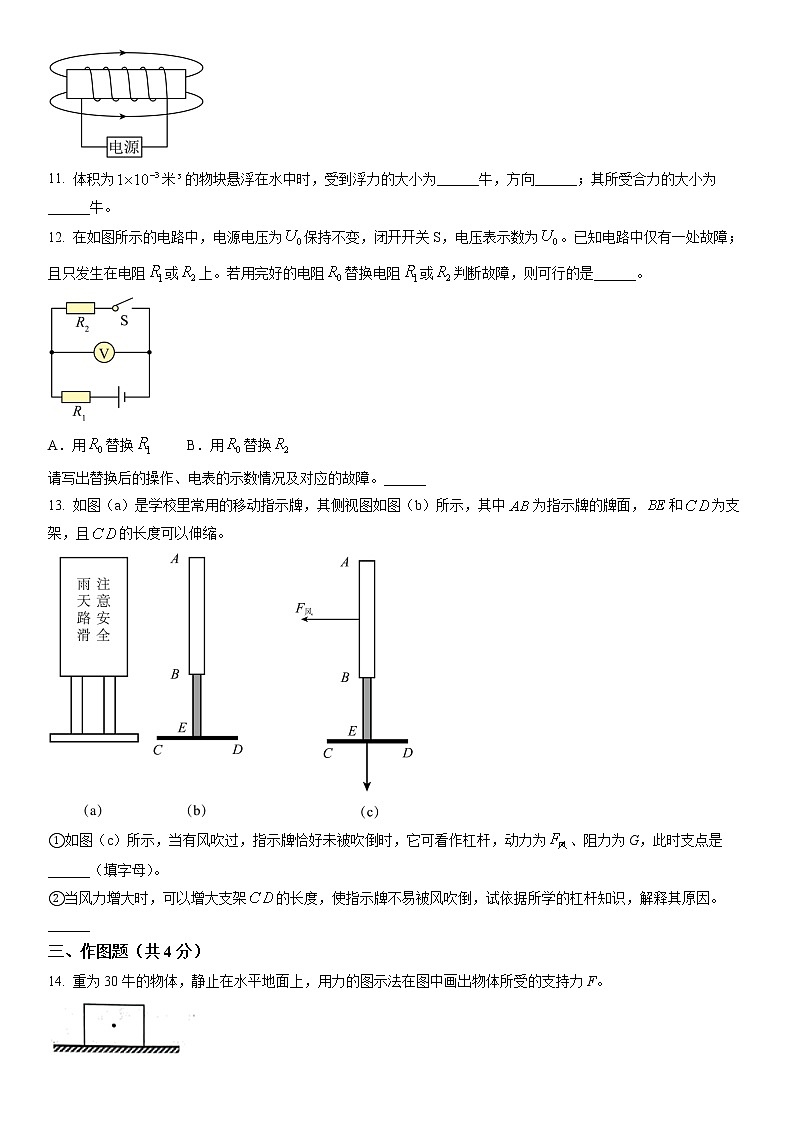

10. 在10秒内通过导体横截面的电荷量为5库，则通过导体的电流为______安；通电后，导体温度升高，这是通过______的方式改变了其内能。在如图所示的通电螺线管中，电源的左端为______极（选填“正”或“负”）。

11. 体积为米的物块悬浮在水中时，受到浮力的大小为______牛，方向______；其所受合力的大小为______牛。

12. 在如图所示的电路中，电源电压为保持不变，闭开开关S，电压表示数为。已知电路中仅有一处故障；且只发生在电阻或上。若用完好的电阻替换电阻或判断故障，则可行的是______。

A．用替换      B．用替换

请写出替换后的操作、电表的示数情况及对应的故障。______

13. 如图（a）是学校里常用的移动指示牌，其侧视图如图（b）所示，其中为指示牌的牌面，和为支架，且的长度可以伸缩。

①如图（c）所示，当有风吹过，指示牌恰好未被吹倒时，它可看作杠杆，动力为、阻力为G，此时支点是______（填字母）。

②当风力增大时，可以增大支架的长度，使指示牌不易被风吹倒，试依据所学的杠杆知识，解释其原因。______

三、作图题（共4分）

14. 重为30牛的物体，静止在水平地面上，用力的图示法在图中画出物体所受的支持力F。

15. 在图中，根据给出的入射光线画出反射光线，并标出反射角及其度数。

四、综合题（共31分）

16. 质量为2千克的水温度升高10℃，求水吸收的热量Q吸。[c水= 4.2 × 103焦/(千克·℃)]

17. 用如图所示机械在5秒内将重为10牛的物体匀速提升2米，不计摩擦，求此过程中拉力F做的功W及其功率P．

18. 在如图所示的电路中，电源电压保持不变，电阻的阻值为10欧。闭合开关S，电流表示数为0.6安。

①求电源电压U；

②在电路中再接入一个标有“”字样滑动变阻器，闭合开关S，在电路安全工作的情况下，移动变阻器的滑片，电流表示数的最大变化量为0.4安。求变阻器的最大阻值。

19. 如图所示，薄壁轻质柱形容器放在水平面上，容器内装有密度为的液体。

①若容器中装有质量为2千克的水。求容器中水的体积（        ）和容器对水平面的压力F（        ）；

②将不同小球分别浸没在容器内的液体中，液体不溢出，测得放入小球前、后容器底部所受液体压强的增加量，并将数据记录在下表中；

（a）分析比较表中与的关系，可知：当小球浸没在同种液体中，______；

（b）求放入小球丙前、后，容器对水平面压强的变化量______ 。

20. 小明做“测定小灯泡的电功率”实验，现有电源（电源电压为2伏的整数倍）、待测小灯泡（标有“0.3安”字样）、电流表、电压表（只有0~3伏档完好）、开关、滑动变阻器（标有“20欧1安”字样）各一个、以及导线若干。他正确连接电路，并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图（a）、（b）所示，小灯发光较暗，移动滑片P，发现电压表示数超出了量程。为了测出小灯的额定功率，他改变了电压表接入的位置，并调整了电源电压，然后闭合开关，移动滑片，又进行两次实验，数据如下表所示。

①判定小灯正常发光的依据是______ ；

②小灯正常发光时，电压表并联______两端；

③说明小明对电源电压作出的调整，并求出小灯的额定功率（          ）。

黄浦区2023年九年级学业水平考试模拟考

综合测试卷

一、选择题（共12分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1. “皓月当空”中的月球是（    ）

A. 恒星 B. 行星 C. 卫星 D. 彗星

【答案】C

【详解】由于月球围绕地球旋转，则可知月球是卫星。

故选C。

2. 写字时笔尖与纸面间的摩擦属于滚动摩擦的是（    ）

A. 铅笔 B. 毛笔 C. 水彩笔 D. 圆珠笔

【答案】D

【详解】ABC．铅笔、毛笔、水彩笔在写字的过程中，笔尖在纸面上滑动，在接触面产生阻碍运动的滑动摩擦力，故ABC不符合题意；

D．圆珠笔写字时，笔尖处有一个小滚珠，在纸面上滚动，所以圆珠笔的笔尖与纸面间产生摩擦力属于滚动摩擦力，故D符合题意。

故选D

3. 在嘈杂环境中戴上耳塞，可以降低接收到噪声（    ）

A. 音调 B. 响度 C. 音色 D. 频率

【答案】B

【详解】B．在嘈杂环境中戴上耳塞，使听到的声音变小声，可以降低接收到噪声的响度，故B符合题意；

AD．声音振动的频率不变，音调不变，故AD不符合题意；

C．声音的发声体不变，音色不变，故C不符合题意。

故选B。

4. 在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（　　）

A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程

【答案】C

【详解】AD．吸气冲程和排气冲程中没有内能与机械能的转化，故AD不符合题意；

B．压缩冲程中，活塞向上运动，压缩汽缸内燃料混合物，温度升高，将机械能转化为内能，故B不符合题意；

C．做功冲程中，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，高温高压气体推动活塞向下运动，带动曲轴转动，对外做功，将内能转化为机械能，故C符合题意。

故选C。

5. 已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距离凸透镜10厘米处，则此时成（    ）

A. 放大的虚像 B. 放大的实像 C. 等大的实像 D. 缩小的实像

【答案】A

【详解】某物体透过凸透镜在距离透镜20厘米的光屏上成缩小的像，此时的像是倒立、缩小的实像，则

2f＞20cm＞f, 10cm＜f＜20cm

若将物体移动到距离凸透镜10厘米处，10cm＜f 成正立放大的虚像。故BCD不符合题意，A符合题意。

故选A。

6. 甲、乙两小车沿同一直线同向而行，其图像如图1所示。当甲经过P点时，乙刚好经过Q点，再过4秒，甲、乙两车相距3米，则P、Q两点间的距离（    ）

A. 可能为1米 B. 可能为2米 C. 一定为5米 D. 一定为11米

【答案】A

【详解】由图像可知：4s后，两车行驶的路程分别为

s甲=8m，s乙=6m

当两车同向行驶，甲追乙且两车没有相遇时，则PQ间距离为

s1=s甲-s乙+3m=8m-6m+3m=5m

当两车相遇后，又继续行驶，则PQ间距离为

s2=s甲-s乙-3m=8m-6m-3m=-1m

当两车同向行驶，乙追甲且两车没有相遇时，则PQ间距离为

s3= s乙+3m- s甲=6m+3m-8m=1m

故BCD不符合题意，A符合题意。

故选A。

二、填空题（共23分）

7. 上海家庭用电器的正常工作电压为______伏。标有“”字样的电视机，连续正常工作2小时消耗的电能为______度。发电站通过______输电线路传送电能（选填“高压”或“低压”）。

【答案】    ①. 220    ②. 0.2    ③. 高压

【详解】[1]家庭电路的正常工作电压是220V。

[2]据题目信息可知，此时消耗的电能是

W=Pt=0.1kW×2h=0.2kW•h=0.2度

[3]在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站采用高压输电。

8. 无人机加速升空的过程中，其惯性______，重力势能______（前两空均选填“变大”、“变小”或“不变”）；以地面为参照物，无人机是______的（选填“运动”或“静止”）。

【答案】    ①. 不变    ②. 变大    ③. 运动

【详解】[1]无人机加速升空的过程中，质量不变，其惯性不变。

[2]无人机加速升空的过程中，质量不变，高度升高，重力势能变大。

[3]无人机加速升空的过程中，相对于地面的位置发生改变，以地面为参照物，无人机是运动的。

9. 由于受到吸引，地球绕太阳运行，说明力可以改变物体的______。太阳光是一种______色光（选填“单”或“复”）。光从空气斜射入水中，折射角______入射角（选填“大于”、“等于”或“小于”）。

【答案】    ①. 运动状态    ②. 复    ③. 小于

【详解】[1]运动状态包括物体的运动速度与运动方向，当地球围绕太阳运动时，运动方向发生了变化，故运动状态发生了改变，则力可以改变物体的运动状态。

[2]当太阳光经过三棱镜后，可产生红、橙、黄、绿、靛、蓝、紫七色光，所以太阳光属于复色光。

[3]由光的折射定律可知，光从空气斜射入水或其它介质中，折射光线、入射光线、法线在同一平面上（即三线共面），折射光线与入射光线分居法线两侧（两线分居），折射角小于入射角。

10. 在10秒内通过导体横截面的电荷量为5库，则通过导体的电流为______安；通电后，导体温度升高，这是通过______的方式改变了其内能。在如图所示的通电螺线管中，电源的左端为______极（选填“正”或“负”）。

【答案】    ①. 0.5    ②. 做功    ③. 负

【详解】[1]通过导体的电流为

[2]通电后，电流做功，将电能转化为内能，导体温度升高，这是通过做功的方式改变了其内能。

[3]磁感线方向从N极向S极，由图得，螺线管的左端为N极，由安培定则得，电流从螺线管右端进入，左端流出，电流方向从电源正极流向电源负极，所以电源左端为负极。

11. 体积为米的物块悬浮在水中时，受到浮力的大小为______牛，方向______；其所受合力的大小为______牛。

【答案】    ①. 10    ②. 竖直向上    ③. 0

【详解】[1]根据阿基米德原理可知，悬浮在水中的物块受到的浮力为

[2]由于物体悬浮在水中，则物体受力平衡，故物块受到的浮力和重力大小相等，方向相反，又因为重力的方向竖直向下，则浮力的方向竖直向上。

[3]由题意可知，物体悬浮在水中，则物体受力平衡，即物体的合外力为零，其所受合力的大小为0N。

12. 在如图所示的电路中，电源电压为保持不变，闭开开关S，电压表示数为。已知电路中仅有一处故障；且只发生在电阻或上。若用完好的电阻替换电阻或判断故障，则可行的是______。

A．用替换      B．用替换

请写出替换后的操作、电表的示数情况及对应的故障。______

【答案】    ①. B    ②. 用替换后，闭合开关，若电压表的示数小于U0，则说明R2断路，若电压表的示数还是为U0，则R1短路

【详解】[1]根据题意可知，电压表的示数等于U0，则电压表与电源两极是通路，故故障是R2断路或者R1短路，用完好的电阻替换电阻或判断故障，则可行的是用替换。

[2]用替换后，闭合开关，若电压表的示数小于U0，则说明R2断路，若电压表的示数还是为U0，则R1短路。

13. 如图（a）是学校里常用的移动指示牌，其侧视图如图（b）所示，其中为指示牌的牌面，和为支架，且的长度可以伸缩。

①如图（c）所示，当有风吹过，指示牌恰好未被吹倒时，它可看作杠杆，动力为、阻力为G，此时支点是______（填字母）。

②当风力增大时，可以增大支架的长度，使指示牌不易被风吹倒，试依据所学的杠杆知识，解释其原因。______

【答案】    ①. C    ②. 增大CD的长度时，阻力臂会变大，指示牌更不容易被风吹倒

【详解】[1]根据题意可知，指示牌的模型可以看作杠杆模型，当指示牌的D端被吹离地面时，支点为C点，如下图：

[2]根据杠杆平衡条件可得

G•CE=F•L

因此若增大CD的长度，阻力臂会变大，更不容易被风吹倒。

三、作图题（共4分）

14. 重为30牛的物体，静止在水平地面上，用力的图示法在图中画出物体所受的支持力F。

【答案】

【详解】物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于30N，支持力的方向与重力方向相反，竖直向上，由此可以用力的图示法表示出物体受到的支持力。如图所示：

15. 在图中，根据给出的入射光线画出反射光线，并标出反射角及其度数。

【答案】

【详解】由题意得，入射角为30°，则反射角也为30°，再根据反射角等于入射角，在法线的另一侧画出反射光线，并标出反射角的大小，如图所示：

四、综合题（共31分）

16. 质量为2千克的水温度升高10℃，求水吸收的热量Q吸。[c水= 4.2 × 103焦/(千克·℃)]

【答案】8.4×104焦

【分析】

【详解】解：水吸收的热量

Q放=c水m水Δt=4.2×103J/(kg·℃)×2kg×10℃=8.4×104J

答：水吸收热量Q吸为8.4×104J。

17. 用如图所示机械在5秒内将重为10牛物体匀速提升2米，不计摩擦，求此过程中拉力F做的功W及其功率P．

【答案】20焦； 4瓦

【详解】如图滑轮为定滑轮，不计滑轮重及摩擦，则拉力F＝G＝100N，拉力做功：W＝Fs＝10N×2m＝200J；拉力的功率：P＝＝4W.

【点睛】（1）由图得出滑轮为定滑轮，知道使用定滑轮不省力；（2）不计滑轮重及摩擦，利用W＝Gh和P＝求出拉力做的功和功率．

18. 在如图所示的电路中，电源电压保持不变，电阻的阻值为10欧。闭合开关S，电流表示数为0.6安。

①求电源电压U；

②在电路中再接入一个标有“”字样的滑动变阻器，闭合开关S，在电路安全工作的情况下，移动变阻器的滑片，电流表示数的最大变化量为0.4安。求变阻器的最大阻值。

【答案】①6V；②20Ω

【详解】解：①由图得，电路中只有电阻工作，电流表此电路电流，则由欧姆定律得，电源电压

②若电阻R1与滑动变阻器并联，则电阻R1的电压不变，电流不变，则变化的最大电流为滑动变阻器的电流，此时滑动变阻器接入电路中电流最小，无法得到滑动变阻器的最大阻值，故应采用串联方式，当滑动变阻器接入电路中电阻最大时，电路中电流最小，所以此时电路电流为

由欧姆定律得，电阻R1电压

滑动变阻器R2的电压

由欧姆定律得，滑动变阻器R2电阻为

答：①电源电压U为6V；

②变阻器最大阻值20Ω。

19. 如图所示，薄壁轻质柱形容器放在水平面上，容器内装有密度为的液体。

①若容器中装有质量为2千克的水。求容器中水的体积（        ）和容器对水平面的压力F（        ）；

②将不同的小球分别浸没在容器内的液体中，液体不溢出，测得放入小球前、后容器底部所受液体压强的增加量，并将数据记录在下表中；

（a）分析比较表中与的关系，可知：当小球浸没在同种液体中，______；

（b）求放入小球丙前、后，容器对水平面压强的变化量______ 。

【答案】    ①. 2×10-3m3    ②. 19.6N    ③. 与无关    ④. 600Pa

【详解】①[1] 由得容器中水的体积

[2] 薄壁轻质柱形容器不考虑质量，所以容器对水平面的压力F为

F=G水=m水g=2kg×9.8N/kg=19.6N

②（a）[3] 将不同的小球分别浸没在容器内的液体中，液体不溢出，由表格知，小球体积相等，故液面上升的高度相等，由可知压强的增加量相等，所以与无关。

（b）[4]由F=G=ρVg得，放入小球丙后的压力变化为

∆F=3ρ0V球g

由得放入丙球前、后压强的变化量为

     （1）

由（a）知

（2）

由(1)(2)式解得

∆p=3∆p液=600Pa

20. 小明做“测定小灯泡的电功率”实验，现有电源（电源电压为2伏的整数倍）、待测小灯泡（标有“0.3安”字样）、电流表、电压表（只有0~3伏档完好）、开关、滑动变阻器（标有“20欧1安”字样）各一个、以及导线若干。他正确连接电路，并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图（a）、（b）所示，小灯发光较暗，移动滑片P，发现电压表示数超出了量程。为了测出小灯的额定功率，他改变了电压表接入的位置，并调整了电源电压，然后闭合开关，移动滑片，又进行两次实验，数据如下表所示。

①判定小灯正常发光的依据是______ ；

②小灯正常发光时，电压表并联在______两端；

③说明小明对电源电压作出的调整，并求出小灯的额定功率（          ）。

【答案】    ①. 电流表示数为0.3A    ②. 滑动变阻器    ③. 见解析

【详解】①[1]待测小灯泡标有“0.3安”的字样为灯泡的额定电流，即正常工作时的电流，所以当与小灯泡串联的电流表示数为0.3A时，小灯泡就正常发光了。

②[2]他正确连接电路，并将滑片移到最大阻值处，闭合开关时观察到电压表的示数如图（b）所示，小灯发光较暗，移动滑片P，电流增大，发现电压表示数超出了量程，说明电压表测量的是灯泡；后来他改变了电压表接入的位置，调整电源才正常实验的，所以小灯正常发光时，电压表并联在滑动变阻器的两端。

③[3]如图，电流表的示数为0.26A，电压表的示数为2.8V，原来的电源电压

U=UL+U变=2.8V+0.26A×20Ω=8V

此时，电路中的电流为

0.26A＜0.3A

又小灯两端此时的电压为2.8V，调整滑动变阻器，电压表超量程可知小灯正常工作电压大于3V；调整电源和改接电压表的位置后，得到的数据入表格所示，则

2.5V+3V ＜6V

又电源电压为2伏的整数倍，故调整后的电源电压为6V，小灯的额定电压为

故小灯的额定功率
