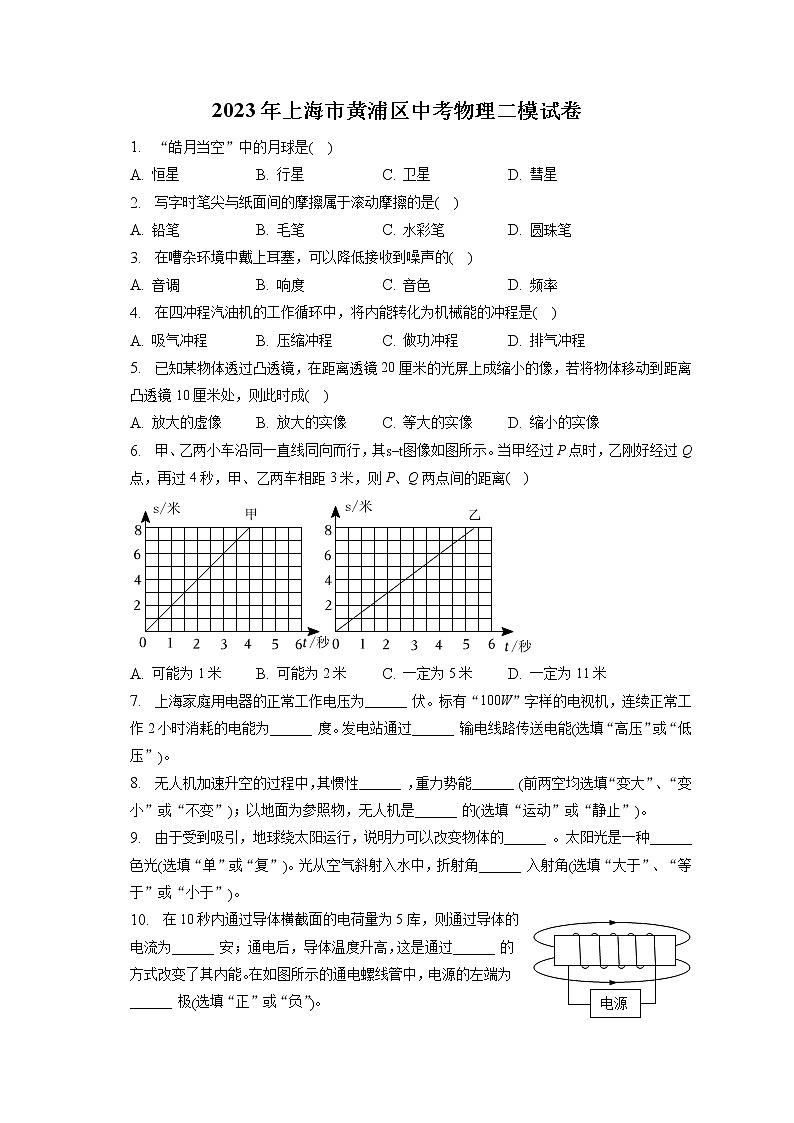

2023年上海市黄浦区中考物理二模试卷

1.  “皓月当空”中的月球是(    )

A. 恒星 B. 行星 C. 卫星 D. 彗星

2.  写字时笔尖与纸面间的摩擦属于滚动摩擦的是(    )

A. 铅笔 B. 毛笔 C. 水彩笔 D. 圆珠笔

3.  在嘈杂环境中戴上耳塞，可以降低接收到噪声的(    )

A. 音调 B. 响度 C. 音色 D. 频率

4.  在四冲程汽油机的工作循环中，将内能转化为机械能的冲程是(    )

A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程

5.  已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体移动到距离凸透镜10厘米处，则此时成(    )

A. 放大的虚像 B. 放大的实像 C. 等大的实像 D. 缩小的实像

6.  甲、乙两小车沿同一直线同向而行，其图像如图所示。当甲经过P点时，乙刚好经过Q点，再过4秒，甲、乙两车相距3米，则P、Q两点间的距离(    )


A. 可能为1米 B. 可能为2米 C. 一定为5米 D. 一定为11米

7.  上海家庭用电器的正常工作电压为______ 伏。标有“100W”字样的电视机，连续正常工作2小时消耗的电能为______ 度。发电站通过______ 输电线路传送电能选填“高压”或“低压”。

8.  无人机加速升空的过程中，其惯性______ ，重力势能______ 前两空均选填“变大”、“变小”或“不变”；以地面为参照物，无人机是______ 的选填“运动”或“静止”。

9.  由于受到吸引，地球绕太阳运行，说明力可以改变物体的______ 。太阳光是一种______ 色光选填“单”或“复”。光从空气斜射入水中，折射角______ 入射角选填“大于”、“等于”或“小于”。

10.  在10秒内通过导体横截面的电荷量为5库，则通过导体的电流为______ 安；通电后，导体温度升高，这是通过______ 的方式改变了其内能。在如图所示的通电螺线管中，电源的左端为______ 极选填“正”或“负”。

11.  体积为米的物块悬浮在水中时，受到浮力的大小为______ 牛，方向______ ；其所受合力的大小为______ 牛。

12.  在如图所示的电路中，电源电压为保持不变，闭开开关S，电压表示数为。已知电路中仅有一处故障；且只发生在电阻或上。若用完好的电阻替换电阻或判断故障，则可行的是______ 。
A.用替换
B.用替换
请写出替换后的操作、电表的示数情况及对应的故障。______ 。

13.  如图是学校里常用的移动指示牌，其侧视图如图所示，其中AB为指示牌的牌面，BE和CD为支架，且CD的长度可以伸缩。

①如图所示，当有风吹过，指示牌恰好未被吹倒时，它可看作杠杆，动力为、阻力为G，此时支点是______ 填字母。
②当风力增大时，可以增大支架CD的长度，使指示牌不易被风吹倒，试依据所学的杠杆知识，解释其原因。______

14.  如图所示，重为30牛的物体，静止在水平地面上，用力的图示法在图中画出物体所受的支持力F。

15.  在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。

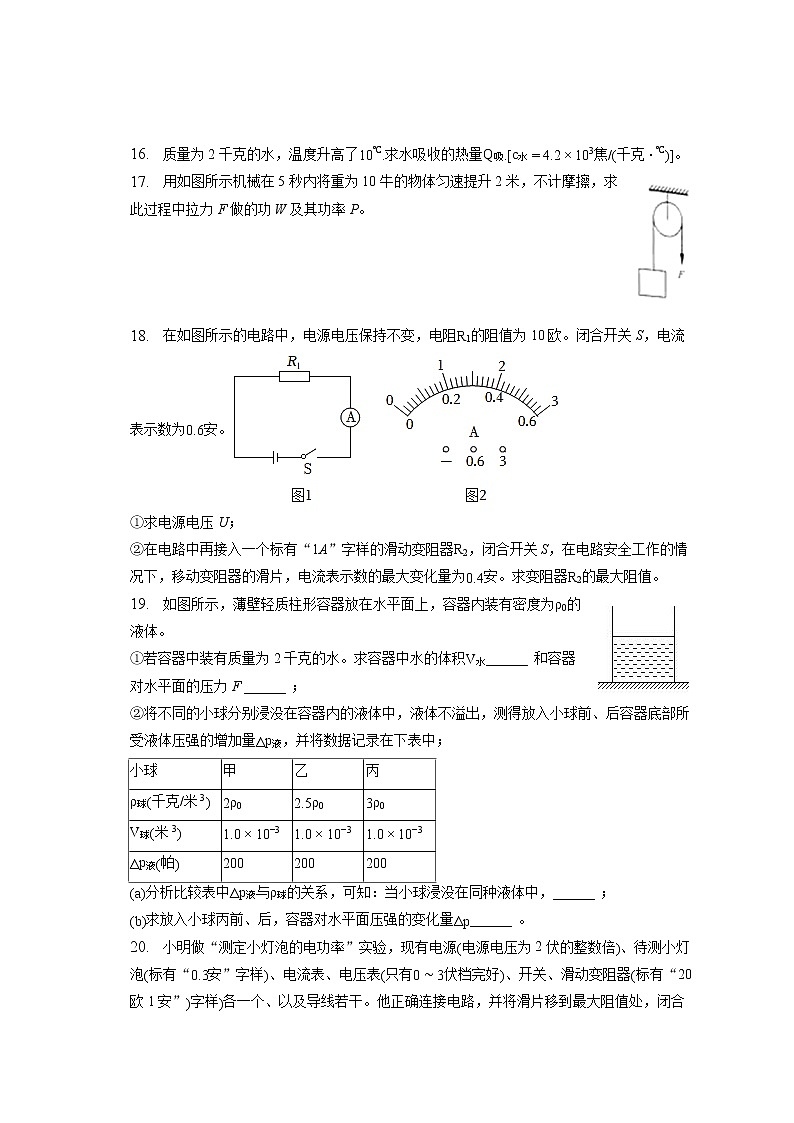

16.  质量为2千克的水，温度升高了求水吸收的热量焦千克。

17.  用如图所示机械在5秒内将重为10牛的物体匀速提升2米，不计摩擦，求此过程中拉力F做的功W及其功率P。

18.  在如图所示的电路中，电源电压保持不变，电阻的阻值为10欧。闭合开关S，电流表示数为安。
①求电源电压U；
②在电路中再接入一个标有“1A”字样的滑动变阻器，闭合开关S，在电路安全工作的情况下，移动变阻器的滑片，电流表示数的最大变化量为安。求变阻器的最大阻值。

19.  如图所示，薄壁轻质柱形容器放在水平面上，容器内装有密度为的液体。
①若容器中装有质量为2千克的水。求容器中水的体积______ 和容器对水平面的压力F ______ ；
②将不同的小球分别浸没在容器内的液体中，液体不溢出，测得放入小球前、后容器底部所受液体压强的增加量，并将数据记录在下表中；

分析比较表中与的关系，可知：当小球浸没在同种液体中，______ ；
求放入小球丙前、后，容器对水平面压强的变化量______ 。

20.  小明做“测定小灯泡的电功率”实验，现有电源电源电压为2伏的整数倍、待测小灯泡标有“安”字样、电流表、电压表只有伏档完好、开关、滑动变阻器标有“20欧1安”字样各一个、以及导线若干。他正确连接电路，并将滑片移到最大阻值处，闭合开关时观察到电表的示数如图、所示，小灯发光较暗，移动滑片P，发现电压表示数超出了量程。为了测出小灯的额定功率，他改变了电压表接入的位置，并调整了电源电压，然后闭合开关，移动滑片，又进行两次实验，数据如下表所示。

①判定小灯正常发光的依据是______ 。
②小灯正常发光时，电压表并联在______ 两端。
③说明小明对电源电压作出的调整，并求出小灯的额定功率P。

答案和解析

1.【答案】C

【解析】解：月球围绕地球旋转，故月球是卫星。
故选：C。
月球是地球唯一的天然卫星，并且是太阳系中第五大的卫星。
此题考查了卫星的认识，属于基础知识。


2.【答案】D

【解析】解：铅笔、毛笔、水彩笔在写字的过程中，笔尖在纸面上滑动，在接触面产生阻碍运动的滑动摩擦力，故ABC不正确；
D.圆珠笔写字时，笔尖处有一个小滚珠，在纸面上滚动，故D正确。
故选：D。
当物体与接触面之间并未直接接触，中间隔有可滚动的物体，如滚珠、圆柱或滚针等，或一个物体在另一个物体上自由滚动，这种摩擦称为滚动摩擦。
本题考查了摩擦力的种类，关键是分析出物体发生的相对运动是何种运动方式--滑动、滚动、有运动趋势相对静止。


3.【答案】B

【解析】解：在嘈杂环境中戴上耳塞，使听到的声音变小声，可以降低接收到噪声的响度，故B正确；
声音振动的频率不变，音调不变，故AD不正确；
C.声音的发声体不变，音色不变，故C不正确。
故选：B。
声音的强弱，即响度；人耳感觉到的声音的大小用分贝来表示，噪声越大，分贝数越大。
此题考查了声音的特性的认识，属于基础知识。


4.【答案】C

【解析】解：
四冲程汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程；其中压缩冲程将机械能转化为内能；做功冲程将内能转化为机械能，故C正确。
故选：C。
四冲程内燃机的四个冲程依次是：吸气冲程、压缩冲程、做功冲程、排气冲程；其中做功冲程是把内能转化为机械能；压缩冲程是把机械能转化为内能。
本题主要考查了内燃机的四冲程以及四个冲程中做功次数与飞轮转数之间的关系。


5.【答案】A

【解析】解：某物体透过凸透镜在距离透镜20厘米的光屏上成缩小的像，此时的像是倒立、缩小的实像，则，，
若将物体移动到距离凸透镜10厘米处，成正立放大的虚像。故BCD不正确，A正确。
故选：A。
根据像的性质、像距的大小判定焦距的大小，然后根据物距和焦距的关系分析成像的性质。
本题考查了凸透镜成像规律的应用，属于基础题。


6.【答案】A

【解析】解：由图像可知：4s时，两车行驶的路程分别为，，
当两车同向行驶，甲追乙且两车没有相遇时，则PQ间距离为，
当两车相遇后，又继续行驶，则PQ间距离为，相距，
当两车同向行驶，乙追甲且两车没有相遇时，则PQ间距离为。
故选：A。
由图像可以直接读出4s内甲乙的路程；分两种情况进行讨论：一是两车没有相遇时，二是两车相遇后，又继续行驶。
会正确分析图像中提供的信息，分两种情况是解答此题的关键。


7.【答案】高压

【解析】解：家庭电路的正常工作电压是220V。
据题目信息可知，此时消耗的电能是度；
在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站采用高压输电。
故答案为：220；；高压。
家庭电路的电压是220V，用电器的额定电压是220V；
据题目中的信息，结合公式分析即可。
根据，在输送功率一定时，电压越高，电流越小，根据，电阻一定，通电时间一定时，电流越小，电热越少，输送过程中能量损失越小，所以从发电站到用电区采用高压输电。
知道家庭电路的电压和用电器之间的连接以及高压输电的原因是解决本题关键。


8.【答案】不变  变大  运动

【解析】解：无人机加速升空的过程中，质量不变，其惯性不变。
无人机加速升空的过程中，质量不变，高度升高，重力势能变大。
无人机加速升空的过程中，相对于地面的位置发生改变，以地面为参照物，无人机是运动的。
故答案为：不变；变大；运动。
我们把物体保持运动状态不变的属性叫做惯性。惯性代表了物体运动状态改变的难易程度，惯性的大小只与物体的质量有关。
重力势能的影响因素是物体的质量和高度，质量越大，高度越高，重力势能越大。
看被研究的物体与参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的。
本题考查了对运动和静止的相对性的理解以及对动能、重力势能影响因素、惯性现象的掌握，属基础知识的考查。


9.【答案】运动状态  复  小于

【解析】解：当地球围绕太阳运动时，运动方向发生了变化，故运动状态发生了改变，则力可以改变物体的运动状态。
当太阳光经过三棱镜后，可产生红、橙、黄、绿、靛、蓝、紫七色光，所以太阳光属于复色光。
由光的折射定律可知，光从空气斜射入水或其它介质中，折射光线、入射光线、法线在同一平面上即三线共面，折射光线与入射光线分居法线两侧两线分居，折射角小于入射角。
故答案为：运动状态；复；小于。
运动状态包括物体的运动速度与运动方向。
太阳光属于复色光。
结合光的折射规律解答。
此题考查了物体运动状态的变化、色散及光的折射规律，属于基础知识。


10.【答案】做功  负

【解析】解：通过导体的电流为，
通电后，电流做功，将电能转化为内能，导体温度升高，这是通过做功的方式改变了其内能。
磁感线方向从N极向S极，由图得，螺线管的左端为N极，由安培定则得，电流从螺线管右端进入，左端流出，电流方向从电源正极出经用电器流回电源负极，所以电源左端为负极。
故答案为：；做功；负。
已知10秒内通过某导体横截面的电荷量，根据求出通过的电流；
改变物体内能的方法有二：一是做功，二是热传递；
首先由磁感线的方向判断出通电螺线管的N、S极，再由安培定则判断出电流的方向，从而可以判断出电源的正负极。
本题考查了电流的计算、内能的改变、安培定则的应用，难度不大。


11.【答案】10 竖直向上  0

【解析】解：根据阿基米德原理可知，悬浮在水中的物块受到的浮力为
由于物体悬浮在水中，则物体受力平衡，故物块受到的浮力和重力大小相等，方向相反，又因为重力的方向竖直向下，则浮力的方向竖直向上。
由题意可知，物体悬浮在水中，则物体受力平衡，即物体的合外力为零，其所受合力的大小为0N。
故答案为：10；竖直向上；0。
根据阿基米德原理求得悬浮在水中的物块受到的浮力；物体悬浮在水中，则物体受力平衡。
此题考查了阿基米德原理及浮沉条件的应用，难度不大。


12.【答案】B 用替换后，闭合开关，若电压表的示数小于，则说明断路，若电压表的示数还是为，则短路

【解析】解：根据题意可知，电压表的示数等于，则电压表与电源两极是通路，故障是断路或者短路，用完好的电阻替换电阻或判断故障，则可行的是用替换。
用替换后，闭合开关，若电压表的示数小于，则说明断路，若电压表的示数还是为，则短路。
故答案为：B；用替换后，闭合开关，若电压表的示数小于，则说明断路，若电压表的示数还是为，则短路。
根据题意可知，电压表的示数等于，则电压表与电源两极是通路，故障是断路或者短路，据此分析即可。
此题考查了电路故障的判断，难度不大。


13.【答案】C 增大CD的长度时，阻力臂会变大，指示牌更不容易被风吹倒

【解析】解：根据题意可知，指示牌的模型可以看作杠杆模型，当指示牌的D端被吹离地面时，支点为C点，如下图：

根据杠杆平衡条件可得，因此若增大CD的长度，阻力臂会变大，更不容易被风吹倒。
故答案为：；增大CD的长度时，阻力臂会变大，指示牌更不容易被风吹倒。
使用杠杆时，杠杆绕着转动的点叫支点，根据图示确定支点位置，从而分析出杠杆的动力、动力臂、阻力、阻力臂；
根据杠杆平衡条件解答。
本题考查杠杆支点和阻力的判断、杠杆平衡条件的应用，关键是知道使用杠杆时，杠杆绕着转动的点叫支点。


14.【答案】解：物体静止在水平面上，处于平衡状态，所以受到的重力和桌面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于30N，支持力的方向与重力方向相反，竖直向上，如图所示：


【解析】静止在水平面上的物体受重力和支持力作用，并且二力是一对平衡力，作用点都在物体的重心上，重力方向竖直向下，支持力方向竖直向上。据此画图。
力的图示的画法与示意图不同，它要求更精确。在画力的图示时，一定要附上标度。


15.【答案】解：由图知，法线已画出，入射角为，则反射角也为；根据反射角等于入射角，在法线的另一侧画出反射光线，并标出反射角的大小，如图所示：


【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角，同时考查了入射角与反射角的概念。


16.【答案】解：


。
答：水吸收的热量为。

【解析】知道水的质量、水的比热容、水的初温和末温，利用吸热公式求水吸收的热量。
本题考查了学生对吸热公式的掌握和运用，注意温度升高了与升高到末温的区别。


17.【答案】解：
由图知滑轮为定滑轮，则拉力端移动的距离，
不计摩擦，则拉力，
拉力F做的功：；
拉力的功率：。
答：拉力做的功为20J，功率为4W。

【解析】由图可知滑轮为定滑轮，知道使用定滑轮不省力；
不计滑轮重及摩擦，利用和求出拉力做的功和功率。
本题考查了学生对定滑轮的使用和功、功率的计算，因条件已给出，难度不大。


18.【答案】解：①由图得，电路中只有电阻工作，
则电源电压；
②若电阻与滑动变阻器并联，则电阻的电压不变，电流不变，则变化的最大电流为滑动变阻器的电流，此时滑动变阻器接入电路中的电阻最小，无法得到滑动变阻器的最大阻值，故应采用串联方式，
当滑动变阻器接入电路中电阻最大时，电路中电流最小，所以此时电路电流为，
电阻电压，
滑动变阻器的电压，
滑动变阻器的最大电阻为。
答：①电源电压U为6V；
②变阻器的最大阻值。

【解析】①由图得，电路中只有电阻工作，电流表测电路电流，利用欧姆定律求得电源电压；
②若电阻与滑动变阻器并联，则电阻的电压不变，电流不变，则变化的最大电流为滑动变阻器的电流，此时滑动变阻器接入电路中的电阻最小，无法得到滑动变阻器的最大阻值，故应采用串联方式，当滑动变阻器接入电路中电阻最大时，电路中电流最小，求得此时电路总的最小电流，利用欧姆定律求得电阻电压，利用串联电路的电压关系求得滑动变阻器的电压，再利用欧姆定律求得滑动变阻器的最大电阻。
此题考查了欧姆定律的应用，难度较大。


19.【答案】  与无关  600 Pa

【解析】解：①由得容器中水的体积：
，
薄壁轻质柱形容器不考虑质量，所以容器对水平面的压力F为：
；
②将不同的小球分别浸没在容器内的液体中，液体不溢出，由表格知，小球体积相等，故液面上升的高度相等，由可知压强的增加量相等，所以与无关；
由得，放入小球丙后的压力变化为：

由得放入丙球前、后压强的变化量为：

由知：

由式解得：
。
故答案为：①；；
②与无关；600Pa。
①根据得容器中水的体积，薄壁轻质柱形容器不考虑质量，所以容器对水平面的压力；
②将不同的小球分别浸没在容器内的液体中，液体不溢出，由表格知，小球体积相等，故液面上升的高度相等，由可知压强的增加量相等，所以与无关；根据得，放入小球丙后的压力变化，由得放入丙球前、后压强的变化量。
本题考查密度的计算与公式的应用，压强的计算，注意单位的换算。


20.【答案】通过小灯泡的电流为额定电流滑动变阻器

【解析】解：①由题意知小灯泡的额定电流为，所以移动滑动变阻器，当电流表的示数为时小灯泡正常发光；
②实验中，小灯泡与滑动变阻器串联，电流表串联在电路中，开始时滑动变阻器在阻值最大处，电路中的电流较小，移动滑片，使滑动变阻器的电阻减小，电路中的电流变大，此时电压表超过了量程，说明电压表与小灯泡并联，改变电压表接入电路的位置，小灯泡正常发光，说明小灯泡正常发光时，电压表并联在滑动变阻器的两端；
③由图可知，电流表选用的量程为，分度值为，示数为，即电路中的电流为，如图所示，电压表选用的量程，分度值为，示数为，原先的电源电压为：
；
此时，电路中的电流小于小灯泡的额定电流，移动滑动变阻器的滑片，电流表的示数变大，电压表的示数超过了量程，说明小灯泡的额定电压超过3V，根据表格数据知电压表的示数分别为、，若时，；
因为电源电压为2的整数倍，且原电压为8V，故电源电压调整为6V，故小灯泡的额定电压为：
，
小灯泡的额定功率为：
。
故答案为：①通过小灯泡的电流为额定电流；②滑动变阻器；③电源电压调整为6V，小灯的额定功率P为。
①小灯泡在额定电流下正常发光；
②实验中，小灯泡与滑动变阻器串联，电流表串联在电路中，开始时滑动变阻器在阻值最大处，电路中的电流较小，移动滑片，使滑动变阻器的电阻减小，电路中的电流变大，此时电压表超过了量程，据此判断出电压表的位置，改变电压表接入电路的位置，小灯泡正常发光，进而判断出小灯泡正常发光时电压表的位置；
③由图可知电流表和电压表的示数，根据串联电路电压和规律和欧姆定律算出原先的电源电压；
此时，电路中的电流小于小灯泡的额定电流，移动滑动变阻器的滑片，电流表的示数变大，电压表的示数超过了量程，说明小灯泡的额定电压超过3V，当电压表的示数为3V时，根据表格数据和串联电路电压的规律算出电源电压的数值以及小灯泡的额定电压，由算出小灯泡的额定功率。
本题测定小灯泡的电功率，考查串联电路的规律及欧姆定律的运用和功率的计算，正确判断电压表的连接及电源电压大小是关键。
