2023年湖北省十堰市竹山县中考物理调研试卷（3月份）（含答案）

这是一份2023年湖北省十堰市竹山县中考物理调研试卷（3月份）（含答案），共21页。试卷主要包含了单项选择题，多项选择题，作图与实验探究题，计算题等内容，欢迎下载使用。

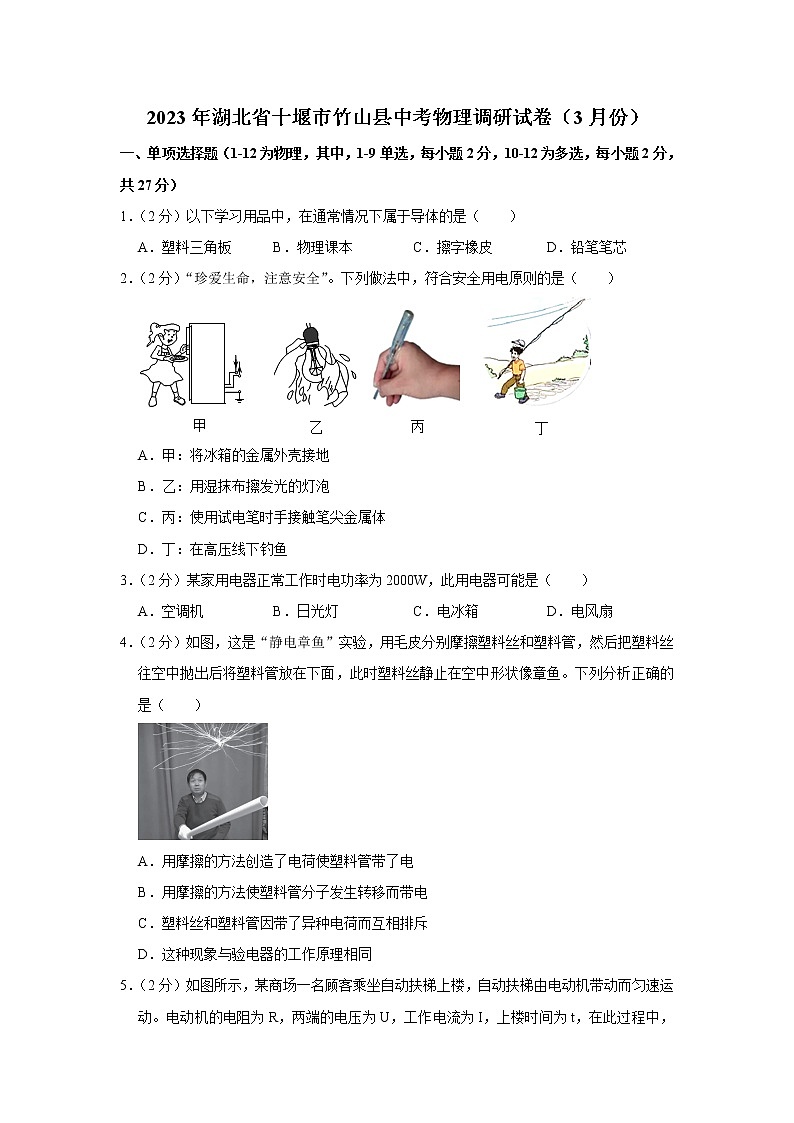

2023年湖北省十堰市竹山县中考物理调研试卷（3月份）
一、单项选择题（1-12为物理，其中，1-9单选，每小题2分，10-12为多选，每小题2分，共27分）
1．（2分）以下学习用品中，在通常情况下属于导体的是（　　）
A．塑料三角板 B．物理课本 C．擦字橡皮 D．铅笔笔芯
2．（2分）“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（　　）

A．甲：将冰箱的金属外壳接地
B．乙：用湿抹布擦发光的灯泡
C．丙：使用试电笔时手接触笔尖金属体
D．丁：在高压线下钓鱼
3．（2分）某家用电器正常工作时电功率为2000W，此用电器可能是（　　）
A．空调机 B．日光灯 C．电冰箱 D．电风扇
4．（2分）如图，这是“静电章鱼”实验，用毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（　　）

A．用摩擦的方法创造了电荷使塑料管带了电
B．用摩擦的方法使塑料管分子发生转移而带电
C．塑料丝和塑料管因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同

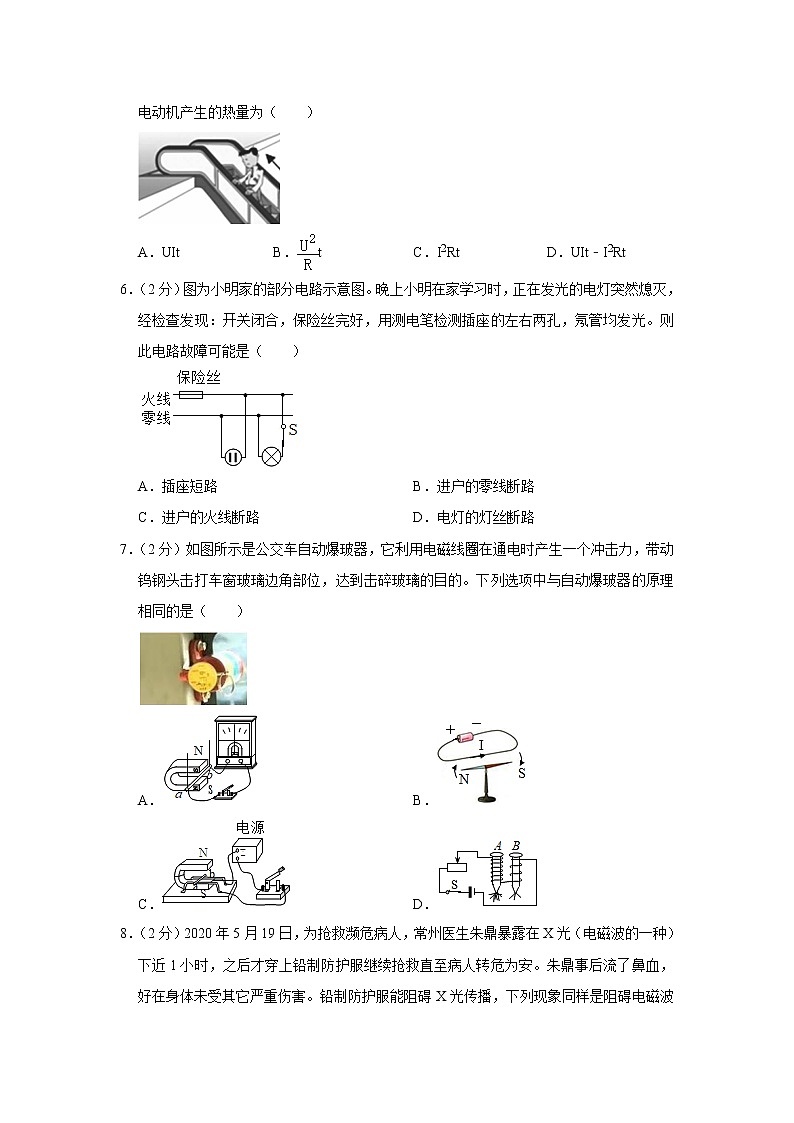

5．（2分）如图所示，某商场一名顾客乘坐自动扶梯上楼，自动扶梯由电动机带动而匀速运动。电动机的电阻为R，两端的电压为U，工作电流为I，上楼时间为t，在此过程中，电动机产生的热量为（　　）

A．UIt B．t C．I2Rt D．UIt﹣I2Rt
6．（2分）图为小明家的部分电路示意图。晚上小明在家学习时，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测插座的左右两孔，氖管均发光。则此电路故障可能是（　　）

A．插座短路 B．进户的零线断路
C．进户的火线断路 D．电灯的灯丝断路
7．（2分）如图所示是公交车自动爆玻器，它利用电磁线圈在通电时产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，达到击碎玻璃的目的。下列选项中与自动爆玻器的原理相同的是（　　）

A． B．
C． D．

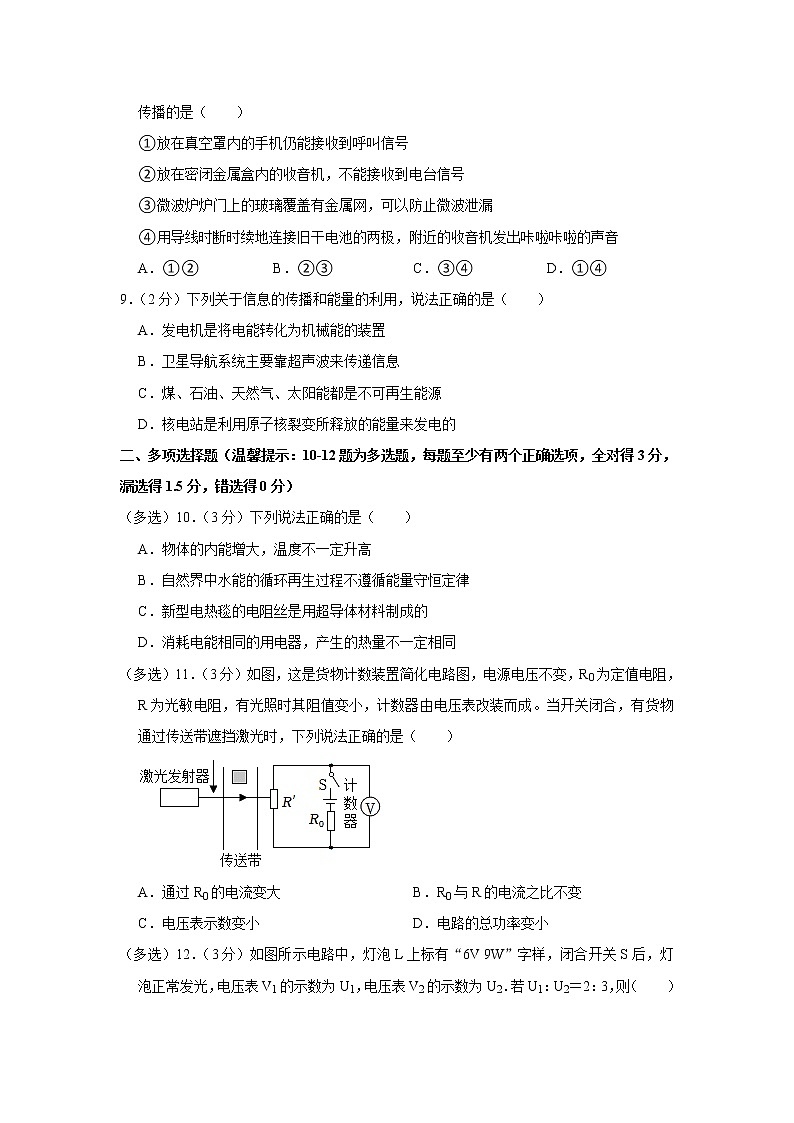

8．（2分）2020年5月19日，为抢救濒危病人，常州医生朱鼎暴露在X光（电磁波的一种）下近1小时，之后才穿上铅制防护服继续抢救直至病人转危为安。朱鼎事后流了鼻血，好在身体未受其它严重伤害。铅制防护服能阻碍X光传播，下列现象同样是阻碍电磁波传播的是（　　）
①放在真空罩内的手机仍能接收到呼叫信号
②放在密闭金属盒内的收音机，不能接收到电台信号
③微波炉炉门上的玻璃覆盖有金属网，可以防止微波泄漏
④用导线时断时续地连接旧干电池的两极，附近的收音机发出咔啦咔啦的声音
A．①② B．②③ C．③④ D．①④
9．（2分）下列关于信息的传播和能量的利用，说法正确的是（　　）
A．发电机是将电能转化为机械能的装置
B．卫星导航系统主要靠超声波来传递信息
C．煤、石油、天然气、太阳能都是不可再生能源
D．核电站是利用原子核裂变所释放的能量来发电的
二、多项选择题（温馨提示：10-12题为多选题，每题至少有两个正确选项，全对得3分，漏选得1.5分，错选得0分）
（多选）10．（3分）下列说法正确的是（　　）
A．物体的内能增大，温度不一定升高
B．自然界中水能的循环再生过程不遵循能量守恒定律
C．新型电热毯的电阻丝是用超导体材料制成的
D．消耗电能相同的用电器，产生的热量不一定相同
（多选）11．（3分）如图，这是货物计数装置简化电路图，电源电压不变，R0为定值电阻，R为光敏电阻，有光照时其阻值变小，计数器由电压表改装而成。当开关闭合，有货物通过传送带遮挡激光时，下列说法正确的是（　　）

A．通过R0的电流变大 B．R0与R的电流之比不变
C．电压表示数变小 D．电路的总功率变小
（多选）12．（3分）如图所示电路中，灯泡L上标有“6V 9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2．若U1：U2＝2：3，则（　　）

A．电源电压是15V B．电阻R的阻值是6Ω
C．灯泡L中的电流是1.5A D．电阻R消耗的功率是6W
二、填空题（本大题共4小题，每空1分，共12分）
13．（3分）饺子是我省春节时餐桌上的必备食物。包饺子时，要先把和好的面团擀成饺子皮，这说明力可以改变物体的 　 　；煮饺子时，锅上方会出现“白气”，这是物态变化中的 　 　现象；煮饺子时是通过 　 　的方式改变饺子的内能的。
14．（3分）某汽车的发动机是四冲程汽油机，如图所示，这是该汽油机工作循环中的 　 　冲程，该车匀速直线行驶9km，完全燃烧汽油0.8kg，所受阻力为1500N，则0.8kg汽油完全燃烧放出的热量是 　 　J，车的工作效率是 　 　。（q汽油＝4.5×107J/kg）

15．（3分）英语听力测试时，各考场的有线扬声器是同时开指，也是同时停播的。当一个班级扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 　 　（填“并”或“串”）联。播音的老师能同时控制所有扬声器的原因是开关连接在 　 　（填“干路”或“支路”）上。教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是 　 　（填“并”或“串”）联。
16．（3分）如图所示，电源电压恒为3V，R1的阻值为10Ω，闭合开关后，电流表的示数为0.5A，则通过R1的电流为 　 　A，R2的阻值为 　 　Ω，通电5min，电路产生的总热量为 　 　J。

三、作图与实验探究题（本大题共5小题，3+3+3+3+6＝18分）
17．（3分）如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。

18．（3分）图甲是小明探究“串联电路的电压规律”的实验电路图。
（1）连接电路时，开关应该处于 　 　（选填“闭合”或“断开”）状态。
（2）小明根据电路图连接好电路，把电压表接在A、B之间，电压表示数如图乙所示。电压表的分度值是 　 　V；为了使实验结果更准确，接下来小明应该断开开关，　 　。

19．（3分）利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。烧瓶中铜丝电阻小于镍铬合金丝电电阻。
（1）实验中通过观察温度计上升的示数反映两金属丝产生热量的多少，这里采用的物理研究方法是 　 　法。
（2）为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水，是因为煤油的比热容 　 　（选填“大于”、“等于”或“小于”）水的比热容。
（3）如果在两烧瓶中分别装入质量相等的不同液体，并接入两根阻值 　 　（选填“相同”或“不同”）的电阻丝，就可用这个装置来探究两种不同液体的吸热性质。

20．（3分）某同学用如图所示的装置研究电和磁相关的实验。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中 　 　（填“无”或“有”）感应电流；
（2）学习了电与磁的知识后，小明将干电池、小磁体、线圈组合放置，如图乙，观察到线圈旋转，根据此原理可以制成 　 　（选填“电动机”或“发电机”）
（3）如图丙，请你在图中标出电源的“+”、“﹣”极和小磁针的N极。

21．（6分）某实验小组用图甲电路测量小灯泡电功率，电源电压恒为3V，小灯泡的额定电压为2.5V。

（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）请路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 　 　（填序号）。
A.更换小灯泡
B.检查电路是否断路
C.移动滑动变阻器滑片，观察小灯泡是否发光
（3）问题解决后，移动变阻器的滑片到某一位置时，电压表的示数为1V，此时应将变阻器的滑片向 　 　（选填“左”或“右”）滑动，直到电压表的示数为2.5V时为止。
（4）根据实验数据绘制成了U﹣l图像如图乙所示，根据图像提供的信息，可计算出小灯泡的额定功率是 　 　W。
（5）另一实验小组电压表被损坏，老师另给该小组两个开关和一个阻值为10Ω的定值电阻R0，也测出了一个额定电压U额为2.5V的小灯泡的额定功率，他们所设计的实验电路如图丙所示，请根据电路图和操作步骤完成下列问题：
①连接好电路后，闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电流表的示数I1＝　 　A时，小灯泡正常发光。
②保持滑动变阻器滑片P的位置不动，断开S1，闭合S2，读出电流表的示数为I2。
③则小灯泡的额定功率P额＝　 　（用U额、I1、I2表示）。
四、计算题（本大题共2小题，6+7＝13分）
22．（6分）孝顺的小明同学给爷爷网购了一台铭牌上标有“220V，1210W”字样的电热足浴器。问：
（1）足浴器的电热丝电阻是多大？
（2）足浴器将质量为4kg、初温为20℃的水加热至45℃，水吸收的热量是多少？[水的比热容c水＝4.2×103J/（kg•℃）]
（3）若晚上用电高峰时的实际电压只有200V，足浴器加热上述的水需要工作多长时间？（电热丝电阻不变，不计热量损失）
23．（7分）为了改善路况，专家研究出来一种新型材料制作井盖，大大提高了井盖的抗压能力。某科技小组为了测试该材料的抗压能力，取下来一小块样品进行抗压力测试。如图甲所示，将该材料样品（不计质量）平放在压力传感器上，闭合开关S，在样品上施加压力F，改变压力F的大小，进行多次实验。已知压力传感器的电阻R随压力F变化的关系如图乙所示，电源电压恒定不变，定值电阻R0＝20Ω。问：（g取10N/kg）

（1）压力为零时，电流表的示数为0.2A，电源电压是多大？
（2）经过多次实验，当电流为0.6A时，该材料将要破损，该材料承受的最大压力为多少？
（3）科技小组想继续利用此装置改装为磅秤，如果电流表的量程为“0～1A”，该磅秤能测量的最大质量为多少？
参考答案与试题解析
一、单项选择题（1-12为物理，其中，1-9单选，每小题2分，10-12为多选，每小题2分，共27分）
1．【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体；常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、塑料、玻璃、橡胶、油等；导体和绝缘体没有绝对的界限。
【解答】解：A、塑料笔杆的材料是塑料，属于绝缘体，故A错误。
B、物理课本的材料是纸张，属于绝缘体，故B错误。
C、橡皮擦的材料是橡胶，属于绝缘体，故C错误。
D、铅笔芯的材料是石墨，属于导体，故D正确。
故选：D。
2．【分析】（1）金属外壳的用电器，外壳一定要接地；
（2）生活用水是导体，不能用湿布擦拭用电器，以免发生触电事故；
（3）使用试电笔时，必须用手接触到笔尾的金属体；
（4）人要远离高压带电体。
【解答】解：
A、将冰箱的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故A符合安全用电原则；
B、用湿抹布擦发光的灯泡，由于生活用水是导体，容易发生触电，故B不符合安全用电原则；
C、使用试电笔时，必须用手接触到笔尾的金属体，不要接触笔尖金属体，故C不符合安全用电原则；
D、安全用电的原则：不接触低压带电体，不靠近高压带电体，故不能在高压线下钓鱼，故D不符合安全用电原则。
故选：A。
3．【分析】根据常见家庭用电器的额定功率进行选择，电功率为2000kW的用电器属于大功率用电器。
【解答】解：A．家用空调的电功率通常在700W～5000W，故A符合题意；
B．常用日光灯的电功率约为40W，故B不符合题意；
C．电冰箱的功率约为200W，故C不符合题意；
D．普通家用电风扇的电功率约为60W，故D不符合题意。
故选：A。
4．【分析】（1）摩擦起电的实质是：电荷的转移；两个物体相互摩擦时，原子核束缚本领强的物体得到电子而带负电，原子核束缚本领弱的的电子失去电子而带正电；电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引；
（2）验电器的工作原理为同种电荷相互排斥。
【解答】解：A、摩擦起电的实质是电子的转移，并没有创造电荷，故A错误；
B、用毛皮摩擦塑料管，毛皮比塑料易失去电子，所以毛皮失去电子带正电，塑料管得到电子带负电，塑料管的分子没有发生转移，故B错误；
C、毛皮分别摩擦塑料丝和塑料管，毛皮比塑料易失去电子，所以毛皮失去电子带正电，塑料丝和塑料管得到电子带负电，所以塑料丝和塑料管带有同种电荷，相互排斥，故C错误；
D、“章鱼”飞起的原理是同种电荷相互排斥，与验电器的工作原理相同，故D正确。
故选：D。
5．【分析】根据焦耳定律Q＝I2Rt可求出产生的热量。
【解答】解：根据焦耳定律可知，电动机产生的热量为：Q＝I2Rt，故C正确。
故选：C。
6．【分析】家庭电路中出现电路故障时，氖管发光说明该部分一定直接或间接接触火线，找出通路部分，其余部分有可能是断路。
【解答】解：保险丝完好说明电路不是短路或总功率过大；
用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；试电笔检测插座的右孔时，氖管发光说明和火线接通；试电笔检测插座的左孔时，氖管发光说明和火线接通；正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在零线部分，即进户的零线断路，故B正确。
故选：B。
7．【分析】司机按下开关，自动爆破器的线圈在磁场中收到力的作用而运动，产生一个冲击力，带动钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，是电能转化为机械能。
【解答】解：A、说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是电磁感应现象，机械能转化为电能，故A错误；
B、说明通电导体周围存在磁场，是电流的磁效应，故B错误；
C、当处于磁场中的部分导体中有电流通过时，通电导线AB在磁场中受力的作用而运动，是电能转化为机械能，与自动爆玻器工作原理相同，故C正确；
D、电磁铁是利用电流的磁效应，故D错误。
故选：C。
8．【分析】电磁波可以在真空中传播，金属可以屏蔽电磁波，据此解答。
【解答】解：①放在真空罩内的手机仍能接收到呼叫信号，推理可得电磁波可以在真空中传播，不合题意；
②放在密闭金属盒内的收音机，不能接收到电台信号，说明密闭金属盒可以屏蔽电磁波，符合题意；
③微波炉炉门上的玻璃覆盖有金属网，可以防止微波泄漏，说明密闭金属盒可以屏蔽电磁波，符合题意；
④用导线时断时续地连接旧干电池的两极，附近的收音机发出咔啦咔啦的声音，说明变化的电流可以产生电磁波，不合题意。
故②③符合题意。
故选：B。
9．【分析】（1）发电机工作时消耗机械能得到电能；
（2）电磁波可以传递信息；
（3）能源源不断从自然界获得的能源是可再生能源，不能源源不断从自然界获得的能源是不可再生能源；
（4）核电站是利用铀原子核裂变时放出的核能来发电的。
【解答】解：
A、发电机是根据电磁感应现象工作的，是将机械能转化为电能的装置，故A错误；
B、卫星导航系统主要靠电磁波来传递信息，故B错误；
C、煤、石油不能够源源不断地从自然界获得或不可重复利用，是不可再生能源，但太阳能可以从自然界源源不断地获得，属于可再生能源，故C错误；
D、核电站是利用铀原子核裂变时放出的核能来发电的，故D正确。
故选：D。
二、多项选择题（温馨提示：10-12题为多选题，每题至少有两个正确选项，全对得3分，漏选得1.5分，错选得0分）
10．【分析】（1）物体内部所有分子做无规则运动的分子动能和分子势能的总和叫物体的内能；内能增大，温度可能不变。
（2）自然界中水能的循环再生过程遵循能量守恒定律。
（3）超导体的电阻为零，不能用来制作电热丝。
（4）电热器工作时把电能全部转化为内能。
【解答】解：A、物体的内能增大，温度不一定升高，比如晶体熔化时，吸收热量，内能增大，温度不变，故A正确；
B、自然界中水能的循环再生过程遵循能量守恒定律，故B错误；
C、新型电热毯的电阻丝不能用超导体材料制成，因为超导体材料的电阻为零，在电路中不会发热，故C错误；
D、消耗电能相同的用电器，产生的热量不一定相同，因为只有电热器才会把电能全部转化为内能，电动机工作时大部分转化为机械能，故D错误。
故选：AD。
11．【分析】两电阻串联，计数器（电压表）测R两端的电压，已知当有光照射时电阻变小，据此分析激光被遮挡瞬间电阻R的阻值变化；由串联电阻的规律和欧姆定律分析电路的电流变化；根据串联电路的电流规律可知通过两电阻的电流之比变化情况；根据U＝IR确定R0两端的电压的变化，由串联电路电压的规律分析计数器两端的电压变化；根据P＝UI分析总功率的变化。
【解答】解：根据电路图可知，两电阻串联，计数器（电压表）测R两端的电压；
AB、已知当有光照射时电阻变小，故激光被遮挡瞬间电阻R的阻值变大，电路的总电阻变大，由欧姆定律可知，通过电路的电流变小，通过R0的电流变小，由串联电路电流的规律可知通过两个电阻的电流相等，R0与R的电流之比不变，故A错误、B正确；
C、根据U＝IR可知，R0两端的电压变小，由串联电路电压的规律可知光敏电阻两端的电压变大；电压表示数变大，即计数器的示数变大，故C错误；
D、通过电路的电流变小，电源电压不变时，根据公式P＝UI可知整个电路消耗的总功率变小，故D正确。
故选：BD。
12．【分析】由电路图可知，灯泡L与定值电阻R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，
（1）灯泡正常发光的电压和额定电压相等，根据U1：U2＝2：3求出电压表V2的示数，根据串联电路的电压特点求出电源的电压；
（2）根据串联电路的电流特点和P＝UI求出电路中的电流即灯泡L中的电流，根据欧姆定律求出电阻R的阻值；
（3）根据P＝UI求出电阻R消耗的功率。
【解答】解：由电路图可知，灯泡L与定值电阻R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，
A、由灯泡正常发光可知，灯泡两端的电压即电压表V1的示数U1＝UL＝6V，功率PL＝9W，
由U1：U2＝2：3可得，电压表V2的示数：
U2＝U1＝×6V＝9V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝U1+U2＝6V+9V＝15V，故A正确；
BC、因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流即灯泡L中的电流：
I＝IL＝＝＝1.5A，故C正确；
由I＝可得，电阻R的阻值：
R＝＝＝6Ω，故B正确；
D、电阻R消耗的功率：
PR＝U2I＝9V×1.5A＝13.5W，故D错误。
故选：ABC。
二、填空题（本大题共4小题，每空1分，共12分）
13．【分析】（1）力的作用效果：一是改变物体的形状，二是改变物体的运动状态；
（2）物质从气态变为液态叫液化，常见的液化现象：雾、露珠，“白气”的形成；
（3）改变物体内能的方法：一是做功，二是热传递。
【解答】解：（1）包饺子时，将面团擀成面皮，面的形状改变了，说明力可以改变物体的形状；
（2）煮饺子时，锅上方会出现“白气”，这些“白气”的形成是水蒸气的液化现象；
（3）煮饺子时，锅中的水很快被烧开，这是通过热传递的方式改变了饺子的内能。
故答案为：形状；液化；热传递。
14．【分析】（1）根据气门的关闭和活塞的运行方向判断属于什么冲程；
（2）由Q＝mq求出汽油燃烧释放的热量；由功的公式可求得牵引力做的功；由效率公式求出汽车发动机的效率。
【解答】解：（1）图中进气门和排气门都关闭，活塞向下运动，是做功冲程；
（2）汽油完全燃烧释放出的热量为：Q放＝mq汽油＝0.8kg×4.5×107J/kg＝3.6×107J；
因为车匀速行驶，所以牵引力F＝f阻＝1.5×103N；
牵引力做的功：W＝Fs＝1.5×103N×9×103m＝1.35×107J；
车的效率：η＝×100%＝×100%＝37.5%。
故答案为：做功；3.6×107；37.5%。
15．【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；
另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
开关和所控制的用电器应串联，干路开关控制所有用电器，支路开关只控制本支路的用电器。
【解答】解：当一个班级扬声器发生断路故障时，不影响其他班级，即它们在工作时互不影响，因此它们之间的连接方式是并联；
根据播音的老师能能同时控制所有扬声器可判断开关连接在在干路上；
教室内控制每一个吊扇的调速器与该吊扇是串联的。
故答案为：并；干路；串。
16．【分析】由电路图可知，两电阻并联，电流表A测R2支路的电流；
（1）根据并联电路电压的特点和欧姆定律求出通过R1的电流；
（2）欧姆定律求出R2的阻值；
（3）根据并联电路电流的规律算出干路的电流，利用Q＝W＝UIt求出通电5min电路产生的总热量。
【解答】解：由电路图可知，两电阻并联，电流表A测R2支路的电流，
（1）因为并联电路中各支路两端的电压相等且等于电源电压，
所以U1＝U2＝U＝3V，
通过R1的电流为：
I1＝＝＝0.3A；
（2）由I＝可得R2的阻值为：
R2＝＝＝6Ω；
（3）并联电路中干路电流等于各支路电流之和，
所以干路的电流为：
I＝I1+I2＝0.3A+0.5A＝0.8A，
通电5min，电路产生的总热量为
Q＝W＝UIt＝3V×0.8A×5×60s＝720J。
故答案为：0.3；6；720。
三、作图与实验探究题（本大题共5小题，3+3+3+3+6＝18分）
17．【分析】光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。
光的折射规律的内容：折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居法线的两侧，且当光从空气斜射入水中时，折射角小于入射角。
【解答】解：先过入射点垂直于镜面作出法线，根据反射角等于入射角作出其反射光线（且根据图中的角度可知反射光线于入射光线垂直）；再根据当光从空气斜射入水中时，折射角小于入射角，连接眼睛和折射点，作出折射光线，如下图所示：

18．【分析】（1）为保护电路，连接电路时，开关应该处于断开状态；
（2）根据电压表选用的量程确定分度值；电压表测量电压时要选择合适的量程，否则指针偏转角度过小或过大。
【解答】解：（1）连接电路时，为保护电路，开关应该处于断开状态；
（2）小明根据电路图连接好电路，把电压表接在A、B之间，电压表示数如图乙所示，电压表一大格为5V，一个小格表示0.5V，分度值为0.5V；
图中指针偏转角度过小，为了使实验结果更准确，接下来小明应该断开开关，换接电压表小量程。
故答案为：0.5；换接电压表小量程。
19．【分析】（1）电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生的热量多少；
（2）根据Δt＝分析；
（3）使相同质量的不同物质吸收相同的热量比较温度的变化，温度变化小的吸热能力强；根据串联电路各处的电流相等结合Q＝I2Rt分析。
【解答】解：（1）实验中通过观察温度计上升的示数反映两金属丝产生热量的多少，这里采用的物理研究方法是转换法；
（2）根据Q＝cmΔt有Δt＝，可知吸热相同时，质量相同的水和煤油相比，因煤油的比热容小于水的比热容，故煤油温度升高得快；故为了在较短时间内达到明显的实验效果，实验时选用煤油而不选水；
（3）串联电路各处的电流相等，通电时间也相等；根据比较吸热能力的方法，为控制相同时间不同液体吸热相同，根据Q＝I2Rt，要接入两根阻值相同的电阻丝，就可用这个装置来探究两种不同液体的吸热性质。
故答案为：（1）转换；（2）小于；（3）相同。
20．【分析】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应。
（2）通电导体在磁场中会受到力的作用，电动机就是利用该原理来工作的。
（3）根据安培定则来判断通电螺线管的磁极。
【解答】解：（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，此时导体切割磁感线，电路中有感应电流。
（2）学习了电与磁的知识后，小明将干电池、小磁体、线圈组合放置，如图乙，观察到线圈旋转，根据此原理可以制成电动机。
（3）根据安培定则可知：此时电源的正负极和小磁针的N极如图所示：
。
故答案为：（1）有；（2）电动机；（3）。
21．【分析】（1）小灯泡的额定电压为2.5V，据此选择电压表合适量程与灯泡并联；
（2）闭合开关时，滑动变阻器接入电路的阻值为滑动变阻器的最大阻值，电路电流很小，灯泡实际功率很小，不足以引起灯泡发光，应移动滑片，减小滑动变阻器接入电路的阻值，看灯泡是否发光；
（3）灯泡正常发光时两端电压应等于额定电压，而灯泡两端电压为1V，根据串联电路的分压原理分析判断滑片的移动方向；
（4）根据图象读出灯泡电压为2.5V时的电流，根据P＝UI求出灯泡的额定功率；
【解答】解：（1）由题知，小灯泡的额定电压为2.5V，所以电压表应选择小量程与灯泡并联，实物连接如图所示：
；
（2）电流表有示数，说明闭合开关后电路是通路；灯泡不亮，可能是由于滑动变阻器接入电路的阻值太大，电路电流太小，灯泡实际功率太小，不足以使灯泡发光造成的，应移动滑动变阻器滑片，观察小灯泡是否发光，故选C；
（3）移动变阻器的滑片到某一位置时，电压表的示数为1V，由图知，应向左移动滑片，减小变阻器连入电路的阻值，减小变阻器分得电压，增大灯泡分得电压，直到电压表的示数为2.5V时为止；
（4）当灯泡电压为额定电压2.5V时，由图象可知此时通过灯泡的电流I＝0.2A，
则灯泡额定功率：P＝UI＝2.5V×0.2A＝0.5W；
（5）操作步骤
①连接好电路后，闭合开关S、S1，断开S2，此时灯泡与R0并联，调节滑动变阻器的滑片P，使电流表的示数I1＝＝0.25A时，小灯泡正常发光；
②保持滑动变阻器滑片P的位置不动，断开S1，闭合S2，读出电流表的示数为I2；
③在②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，
根据并联电路电流的规律，灯的额定电流：IL＝I2﹣I1，
小灯泡的额定功率：P额＝U额×（I2﹣I1）。
故答案为：（1）见上图；（2）C；（3）左；（4）0.5；（5）0.25；U额×（I2﹣I1）。
四、计算题（本大题共2小题，6+7＝13分）
22．【分析】（1）根据P＝UI＝求出足浴器的电热丝电阻；
（2）根据Q吸＝cmΔt求出水吸收的热量；
（3）不计热量损失时，足浴器消耗的电能等于水吸收的热量，根据P＝UI＝求出实际电压只有200V时足浴器的实际功率，根据P＝求出加热所需时间。
【解答】解：（1）由P＝UI＝可知，足浴器的电热丝电阻：R＝＝＝40Ω；
（2）水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×4kg×（45℃﹣20℃）＝4.2×105J；
（3）因为不计热量损失，所以足浴器消耗的电能：W＝Q吸＝4.2×105J，
因为电热丝电阻不变，所以实际电压只有200V时足浴器的实际功率：P实＝＝＝1000W，
由P＝可知，加热所需时间：t＝＝＝420s。
答：（1）足浴器的电热丝电阻是40Ω；
（2）水吸收的热量是4.2×105J；
（3）足浴器加热上述的水需要工作的时间为420s。
23．【分析】根据电路图可知，定值电阻与压力传感器串联，电流表测量电路电流；
（1）根据图乙可知，当压力为0时，压力传感器的电阻为100Ω，根据串联电路电阻特点和欧姆定律求出电源电压；
（2）先根据欧姆定律求出电流为0.6A时电路的总阻值，然后根据串联电路电阻特点求出压力传感器的阻值，再根据图乙读出压力，即材料承受的最大压力；
（3）先根据电流表的量程确定电路最大电流，然后根据欧姆定律和串联电路电阻特点求出压力传感器的最小电阻，从而得出最大压力，再根据压力与物体的重力相等，利用重力公式进一步求出测量的最大质量。
【解答】解：由电路图可知，定值电阻与压力传感器串联，电流表测量电路电流。
（1）由图乙可知，当压力为0时，压力传感器的电阻为100Ω，
由I＝可知，电源电压：U＝I（R0+R）＝0.2A×（20Ω+100Ω）＝24V；
（2）由I＝可知，当电流为0.6A时，电路的总阻值：
R总′＝＝＝40Ω，
因串联电路的总电阻等于各部分电阻之和，
所以压力传感器的阻值：R′＝R总′﹣R0＝40Ω﹣20Ω＝20Ω，
由图乙可知，当压力传感器的阻值为20Ω时，压力大小为6000N；
（3）根据电流表的量程可知，电路最大电流为1A，此时电路的总电阻：
R总″＝＝＝24Ω，
压力传感器的阻值：R″＝R总″﹣R0＝24Ω﹣20Ω＝4Ω，
由图乙可知，此时磅秤受到的压力为10000N，即测量的最大物体重力为10000N，
由G＝mg可知，测量物体的最大质量：
m最大＝＝＝1000kg。
答：（1）压力为零时，电流表的示数为0.2A，电源电压是24V；
（2）经过多次实验，当电流为0.6A时，该材料将要破损，该材料承受的最大压力为6000N；
（3）科技小组想继续利用此装置改装为磅秤，如果电流表的量程为“0～1A”，该磅秤能测量的最大质量为1000kg。
