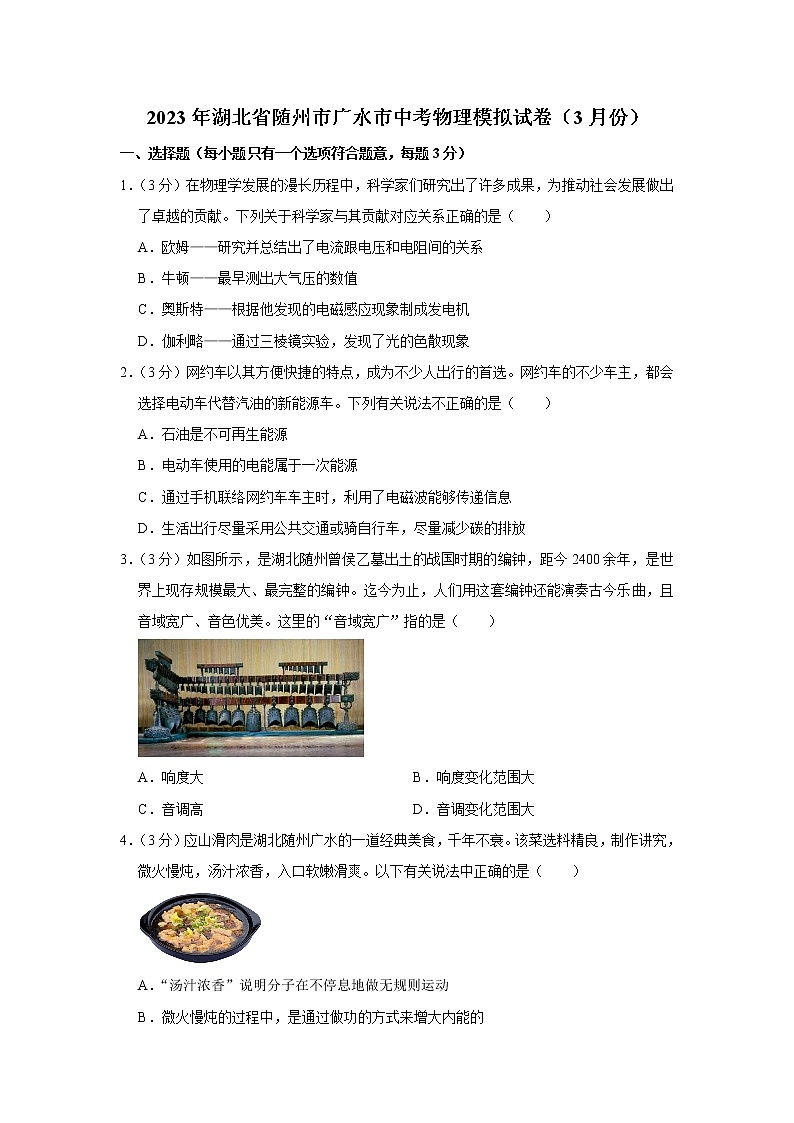

2023年湖北省随州市广水市中考物理模拟试卷（3月份）
一、选择题（每小题只有一个选项符合题意，每题3分）
1．（3分）在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展做出了卓越的贡献。下列关于科学家与其贡献对应关系正确的是（　　）
A．欧姆——研究并总结出了电流跟电压和电阻间的关系
B．牛顿——最早测出大气压的数值
C．奥斯特——根据他发现的电磁感应现象制成发电机
D．伽利略——通过三棱镜实验，发现了光的色散现象
2．（3分）网约车以其方便快捷的特点，成为不少人出行的首选。网约车的不少车主，都会选择电动车代替汽油的新能源车。下列有关说法不正确的是（　　）
A．石油是不可再生能源
B．电动车使用的电能属于一次能源
C．通过手机联络网约车车主时，利用了电磁波能够传递信息
D．生活出行尽量采用公共交通或骑自行车，尽量减少碳的排放
3．（3分）如图所示，是湖北随州曾侯乙墓出土的战国时期的编钟，距今2400余年，是世界上现存规模最大、最完整的编钟。迄今为止，人们用这套编钟还能演奏古今乐曲，且音域宽广、音色优美。这里的“音域宽广”指的是（　　）

A．响度大 B．响度变化范围大
C．音调高 D．音调变化范围大
4．（3分）应山滑肉是湖北随州广水的一道经典美食，千年不衰。该菜选料精良，制作讲究，微火慢炖，汤汁浓香，入口软嫩滑爽。以下有关说法中正确的是（　　）

A．“汤汁浓香”说明分子在不停息地做无规则运动
B．微火慢炖的过程中，是通过做功的方式来增大内能的

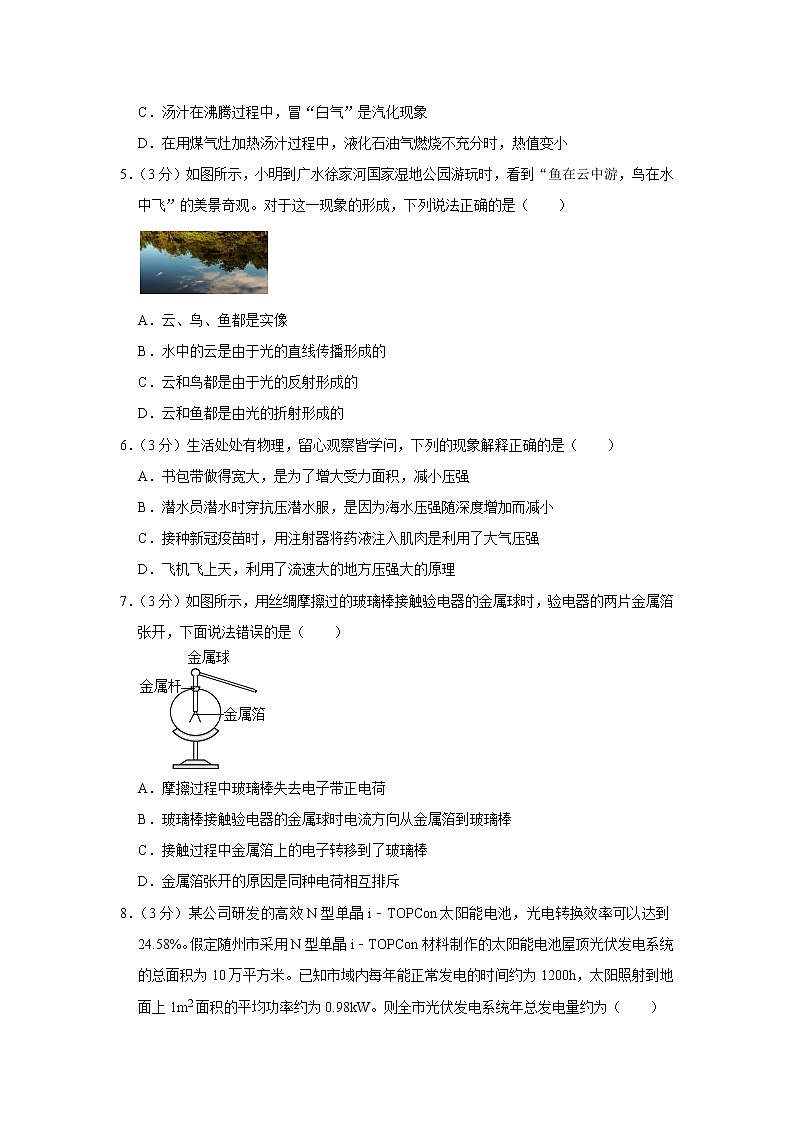

C．汤汁在沸腾过程中，冒“白气”是汽化现象
D．在用煤气灶加热汤汁过程中，液化石油气燃烧不充分时，热值变小
5．（3分）如图所示，小明到广水徐家河国家湿地公园游玩时，看到“鱼在云中游，鸟在水中飞”的美景奇观。对于这一现象的形成，下列说法正确的是（　　）

A．云、鸟、鱼都是实像
B．水中的云是由于光的直线传播形成的
C．云和鸟都是由于光的反射形成的
D．云和鱼都是由光的折射形成的
6．（3分）生活处处有物理，留心观察皆学问，下列的现象解释正确的是（　　）
A．书包带做得宽大，是为了增大受力面积，减小压强
B．潜水员潜水时穿抗压潜水服，是因为海水压强随深度增加而减小
C．接种新冠疫苗时，用注射器将药液注入肌肉是利用了大气压强
D．飞机飞上天，利用了流速大的地方压强大的原理
7．（3分）如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法错误的是（　　）

A．摩擦过程中玻璃棒失去电子带正电荷
B．玻璃棒接触验电器的金属球时电流方向从金属箔到玻璃棒
C．接触过程中金属箔上的电子转移到了玻璃棒
D．金属箔张开的原因是同种电荷相互排斥
8．（3分）某公司研发的高效N型单晶i﹣TOPCon太阳能电池，光电转换效率可以达到24.58%。假定随州市采用N型单晶i﹣TOPCon材料制作的太阳能电池屋顶光伏发电系统的总面积为10万平方米。已知市域内每年能正常发电的时间约为1200h，太阳照射到地面上1m2面积的平均功率约为0.98kW。则全市光伏发电系统年总发电量约为（　　）
A．2.5×107kW•h B．2.5×109kW•h
C．1.0×1014J D．1.0×1015J
9．（3分）如图所示为某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后，电灯与电冰箱是串联的
B．正常情况下，用试电笔接触A点不会使氖管发光
C．为用电安全，应在甲处安装两孔插座，乙处安装开关
D．站在地上的人若用手直接接触A点，则会有触电危险
10．（3分）如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则下列说法正确的是（　　）

A．滑动变阻器的滑片向右移动时，电压表的示数变小
B．灯泡的额定电流为0.2A
C．电流表的示数为0.4A时，电压表的示数为4.8V
D．为了保证电路的安全，滑动变阻器允许接入的范围是24Ω～60Ω
二、填空题作图
11．（3分）某运动员做蹦极运动，从高处自由下落，如图所示，A点是弹性绳自由伸长时的终点，B点是弹性绳拉力与运动员重力相等的位置，C点是第一次下落的最低点。
（1）运动员从A点到C点过程中能量的转化情况：　 　。
（2）若运动员到达B点时，所受的力都消失，他的运动状态将如何？　 　。

12．（3分）2023年2月广水市实验初中举行了一场田径运动会。如图所示为一名女生在奔跑过程中左脚腾空、右脚着地时的情景，请画出此刻该女生此时的受力示意图（O点为作用点）。

13．（3分）如图，三棱镜的截面为等腰三角形，一条从三棱镜一面垂直入射的光线，请画出这条入射光线经三棱镜从另外两个面射出的光路图。

14．（3分）将一螺线管用细线悬挂起来，如图所示，闭合开关，最后静止时A端指南，请你画出：
（1）螺线管两端的N、S极； （2）螺线管上导线的环绕图示；（3）磁感线b的方向

三、实验探究
15．（3分）如图所示，图甲是探究“水的沸腾”的实验装置。

（1）图甲中实验装置的组装顺序应 　 　（选填“自上而下”或“自下而上”）；
（2）安装好实验器材后，为缩短实验时间，小强在烧杯中倒入热水，热水中温度计的示数如图乙所示，此时温度计的示数为 　 　℃。
（3）当水温接近90℃时，每隔1min记录一次温度，并绘制了如图丙所示水温随时间变化的图象。若其它条件不变，只减少水的质量，请在图丙中作出水温随时间变化的温度﹣时间大致图象。
16．（3分）小明在探究凸透镜成像规律实验时。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 　 　cm。
（2）再将点燃的蜡烛移到20cm刻度线处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的实像；生活中 　 　（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的。
（3）若将图中光屏移至80cm刻度线处，此时像与光屏的位置关系类似于 　 　（选填“近视眼”、“正常人眼”或“远视眼”）观察物体时的情形。
17．（4分）如图1所示，小明对浸在液体中的金属块所受浮力进行了探究，A、B、C图中弹簧测力计示数的示数分别为F1、F2、F3。

（1）实验中发现F2＜F3，说明在物体所受浮力的大小与 　 　有关。
（2）如图2是小明绘制的“弹簧测力计示数与金属块的下表面浸入水中深度的关系”图象和“金属块所受浮力与金属块的下表面浸入水中深度的关系”图象。其中能够表示“金属块所受浮力与金属块的下表面浸入水中深度的关系”的图象为 　 　（选填“a”或“b”）。分析该图象可得：金属块浸没水中后所受浮力大小与金属块所处的深度 　 　（填“有关”或“无关”）。
（3）水的密度用ρ水表示，利用所测物理量的符号，得到煤油的密度表达式：ρ煤油＝　 　。
18．（4分）如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I﹣U图象如图丙所示。

（1）用笔画线代替导线，将图甲所示电路补充完整。
（2）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图乙所示，为 　 　A。
（3）由图丙可知，小灯泡正常发光时的电阻为 　 　Ω。
（4）从图象还可以看出，小灯泡灯丝的电阻随电压的图象是一条曲线，从物理学角度分析，造成这一现象的原因是 　 　。
四、计算题
19．（6分）如图是某电热火锅的内部简化电路图，R1、R2均为电热丝。其中R2＝66Ω，当开关旋至“1”时，电热火锅处于低温挡，此时功率为440W。现向锅内加入1kg的水，并用高温挡将水从20℃加热至沸腾（在一个标准大气压下），已知c水＝4.2×103J/（kg•℃），求：
（1）低温挡工作的电流；
（2）电热火锅中水吸收的热量；
（3）高温挡的额定功率；
（4）本次用高温挡加热水至沸腾用时10min，求此过程的加热效率。（计算结果保留整数）

20．（8分）如图甲是上肢力量健身器示意图，杠杆AB可绕O点在竖直平面内转动，AO＝2BO，配重的重力为100N，小明体重为500N，小明通过细绳在B点施加竖直向下的拉力为FB，杠杆在水平位置平衡，配重对地面的压力记为F压，拉力FB与压力F压的关系如图乙所示，杠杆AB和细绳的质量及所有摩擦均忽略不计，滑轮重力为G滑轮，求：
（1）滑轮M是 　 　（填“动”或“定”）滑轮；
（2）滑轮的重力；
（3）将配重改为120N，小明能否将配重拉起，通过计算说明理由。


2023年湖北省随州市广水市中考物理模拟试卷（3月份）
（参考答案）
一、选择题（每小题只有一个选项符合题意，每题3分）
1．（3分）在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展做出了卓越的贡献。下列关于科学家与其贡献对应关系正确的是（　　）
A．欧姆——研究并总结出了电流跟电压和电阻间的关系
B．牛顿——最早测出大气压的数值
C．奥斯特——根据他发现的电磁感应现象制成发电机
D．伽利略——通过三棱镜实验，发现了光的色散现象
【解答】解：A、欧姆研究并总结出了电流跟电压和电阻间的关系，故A正确；
B、托里拆利最早测出了大气压的数值，故B错误；
C、法拉第最早发现了电磁感应现象，为发电机的发明提供了可能，故C错误；
D、牛顿是伟大的物理学家，提出了万有引力定律和三大运动定律，利用三棱镜最早发现光的色散现象，故D错误。
故选：A。
2．（3分）网约车以其方便快捷的特点，成为不少人出行的首选。网约车的不少车主，都会选择电动车代替汽油的新能源车。下列有关说法不正确的是（　　）
A．石油是不可再生能源
B．电动车使用的电能属于一次能源
C．通过手机联络网约车车主时，利用了电磁波能够传递信息
D．生活出行尽量采用公共交通或骑自行车，尽量减少碳的排放
【解答】解：A．石油不能够源源不断地从自然界获得或不可重复利用，是不可再生能源，故A正确；
B．由一次能源经过加工转换以后得到的能源，称为二次能源，电动车使用的电能属于二次能源，故B错误；
C．通过手机联络网约车车主时，利用了电磁波能够传递信息，故C正确；
D．生活出行尽量采用公共交通或骑自行车，尽量减少碳的排放，故D正确。
故选：B。
3．（3分）如图所示，是湖北随州曾侯乙墓出土的战国时期的编钟，距今2400余年，是世界上现存规模最大、最完整的编钟。迄今为止，人们用这套编钟还能演奏古今乐曲，且音域宽广、音色优美。这里的“音域宽广”指的是（　　）

A．响度大 B．响度变化范围大
C．音调高 D．音调变化范围大
【解答】解：音域是指某人或乐器发出声音所能达到的最低音至最高音的范围。编钟的制作材料一样，厚薄和质量不同，不同的钟在敲击后振动的快慢不同，即频率不同，所以能够发出不同音调的声音，因此编钟的音域宽广指的是音调变化范围大。
故选：D。
4．（3分）应山滑肉是湖北随州广水的一道经典美食，千年不衰。该菜选料精良，制作讲究，微火慢炖，汤汁浓香，入口软嫩滑爽。以下有关说法中正确的是（　　）

A．“汤汁浓香”说明分子在不停息地做无规则运动
B．微火慢炖的过程中，是通过做功的方式来增大内能的
C．汤汁在沸腾过程中，冒“白气”是汽化现象
D．在用煤气灶加热汤汁过程中，液化石油气燃烧不充分时，热值变小
【解答】解：A、“汤汁浓香”属于扩散现象，说明分子在永不停息地做无规则运动，故A正确；
B、微火慢炖的过程中，需要对食材进行加热，是通过热传递的方式来增大内能的，故B错误；
C、汤汁在沸腾过程中，冒“白气”是水蒸气遇冷变成的小水滴，是液化现象，故C错误；
D、热值是燃料的特性，只与燃料的种类有关，与质量多少、是否燃烧、是否完全燃烧都没有关系，用煤气灶加热汤汁过程中，液化石油气燃烧不充分时，其热值不变，故D错误。
故选：A。
5．（3分）如图所示，小明到广水徐家河国家湿地公园游玩时，看到“鱼在云中游，鸟在水中飞”的美景奇观。对于这一现象的形成，下列说法正确的是（　　）

A．云、鸟、鱼都是实像
B．水中的云是由于光的直线传播形成的
C．云和鸟都是由于光的反射形成的
D．云和鱼都是由光的折射形成的
【解答】解：（1）水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；
（2）鸟在天上，所以“鸟在水中飞”是鸟在水中形成的像，即平面镜成像，故看到水中的鸟是由光的反射形成的与物体等大的虚像。
（3）因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故C正确、ABD错误。
故选：C。
6．（3分）生活处处有物理，留心观察皆学问，下列的现象解释正确的是（　　）
A．书包带做得宽大，是为了增大受力面积，减小压强
B．潜水员潜水时穿抗压潜水服，是因为海水压强随深度增加而减小
C．接种新冠疫苗时，用注射器将药液注入肌肉是利用了大气压强
D．飞机飞上天，利用了流速大的地方压强大的原理
【解答】解：A、书包带做得宽大，是在压力一定时，通过增大受力面积来减小压强，故A正确。
B、深海潜水员必须穿抗压潜水服是因为海水压强随深度的增加而增大，故B错误。
C、用注射器注射药液是由于活塞受到推力的作用，不是利用大气压，故C错误。
D、机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力，故D错误。
故选：A。
7．（3分）如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，验电器的两片金属箔张开，下面说法错误的是（　　）

A．摩擦过程中玻璃棒失去电子带正电荷
B．玻璃棒接触验电器的金属球时电流方向从金属箔到玻璃棒
C．接触过程中金属箔上的电子转移到了玻璃棒
D．金属箔张开的原因是同种电荷相互排斥
【解答】解：A、用丝绸摩擦过的玻璃棒带正电荷，起电的原因是丝绸对电子的吸引力大于玻璃，故玻璃中的部分电子移动到丝绸上，故玻璃棒失去电子带正电荷，故A正确；
BC、玻璃棒接触验电器的金属球时，是箔片上的负电荷（电子）转移到玻璃棒上，电子的定向移动方向与电流方向相反，故电流方向由玻璃棒到金属箔，故B错误，C正确；
D、金属箔张开的原因是同种电荷相互排斥，故D正确。
故选：B。
8．（3分）某公司研发的高效N型单晶i﹣TOPCon太阳能电池，光电转换效率可以达到24.58%。假定随州市采用N型单晶i﹣TOPCon材料制作的太阳能电池屋顶光伏发电系统的总面积为10万平方米。已知市域内每年能正常发电的时间约为1200h，太阳照射到地面上1m2面积的平均功率约为0.98kW。则全市光伏发电系统年总发电量约为（　　）

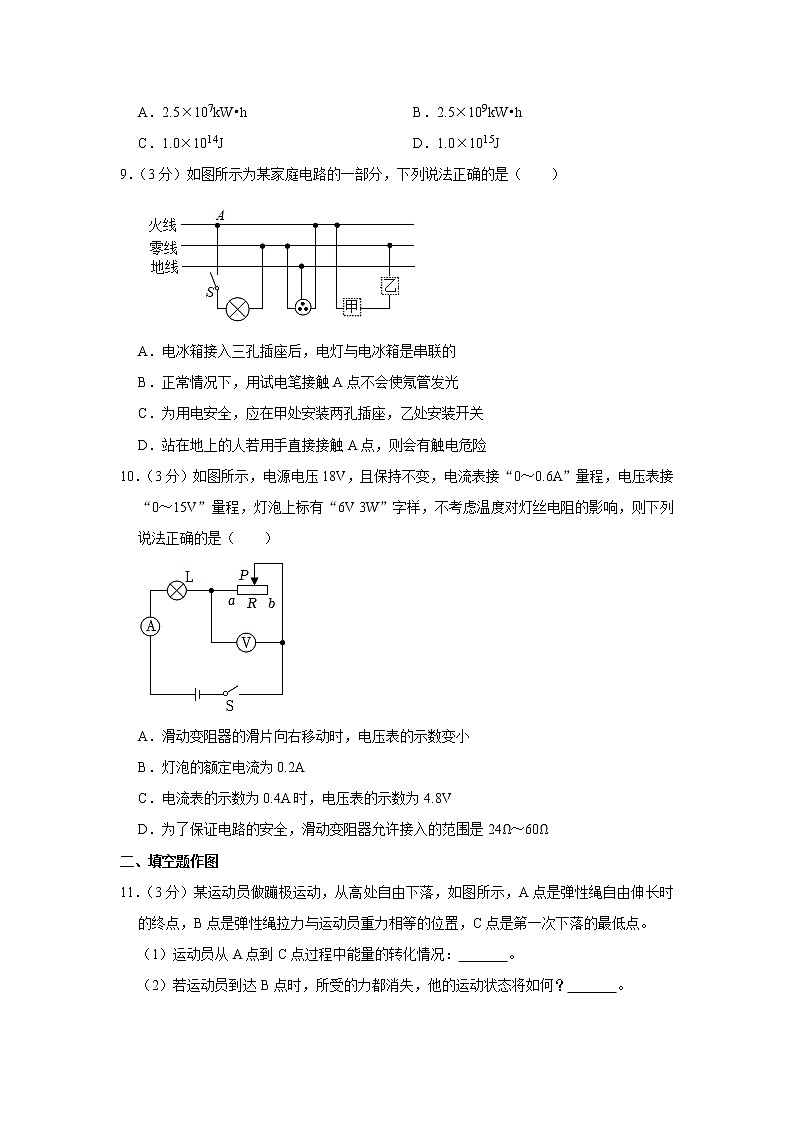

A．2.5×107kW•h B．2.5×109kW•h
C．1.0×1014J D．1.0×1015J
【解答】解：根据能量守恒定律，可得全市光伏发电系统年总发电量为：
E＝24.58%PtS＝24.58%×0.98×103W×1200×3600s×105m2≈1.0×1014J。
故选：C。
9．（3分）如图所示为某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后，电灯与电冰箱是串联的
B．正常情况下，用试电笔接触A点不会使氖管发光
C．为用电安全，应在甲处安装两孔插座，乙处安装开关
D．站在地上的人若用手直接接触A点，则会有触电危险
【解答】解：A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故 A 错误；
B、图中A点为火线，正常状况下，用试电笔接触 A 点氖管会发光，故 B 错误；
C、在家庭电路中，为了安全，应把开关接在火线和用电器之间，故甲处接开关，乙处接两孔插座，故 C 错误；
D、图中A点为火线，站在地上的人接触 A 点是会触电的，故 D 正确。
故选：D。
10．（3分）如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则下列说法正确的是（　　）

A．滑动变阻器的滑片向右移动时，电压表的示数变小
B．灯泡的额定电流为0.2A
C．电流表的示数为0.4A时，电压表的示数为4.8V
D．为了保证电路的安全，滑动变阻器允许接入的范围是24Ω～60Ω
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。
A．滑动变阻器的滑片向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，
由I＝可知，电路中的电流变小，
由U＝IR可知，灯泡L两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，变阻器R两端的电压变大，即电压表的示数变大，故A错误；
B．由P＝UI可得，灯泡的额定电流IL＝＝＝0.5A，故B错误；
C．灯泡的电阻RL＝＝＝12Ω，
当电流表的示数为0.4A时，灯泡两端的电压UL′＝IRL＝0.4A×12Ω＝4.8V，
则电压表的示数UR＝U﹣UL′＝18V﹣4.8V＝13.2V，故C错误；
D．因串联电路中各处的电流相等，且灯泡的额定电流为0.5A、电流表的量程为0～0.6A，
所以，电路中的最大电流I大＝IL＝0.5A，此时灯泡正常发光，滑动变阻器接入电路中的电阻最小，
此时变阻器两端的电压UR小＝U﹣UL＝18V﹣6V＝12V，
变阻器接入电路中的最小阻值R小＝＝＝24Ω；
当电压表的示数UR大＝15V时，变阻器接入电路中的电阻最大，
此时灯泡两端的电压：UL″＝U﹣UR大＝18V﹣15V＝3V，
此时电路中的电流I小＝＝，即＝，解得：R大＝60Ω，
所以，为了保证电路的安全，滑动变阻器允许接入的范围是24Ω～60Ω，故D正确。
故选：D。
二、填空题作图
11．（3分）某运动员做蹦极运动，从高处自由下落，如图所示，A点是弹性绳自由伸长时的终点，B点是弹性绳拉力与运动员重力相等的位置，C点是第一次下落的最低点。
（1）运动员从A点到C点过程中能量的转化情况：　从A点到B点，运动员的重力势能转化为动能和弹性绳的弹性势能；从B点到C点，运动员的动能和重力势能转化为弹性绳的弹性势能　。
（2）若运动员到达B点时，所受的力都消失，他的运动状态将如何？　向下做匀速直线运动　。

【解答】解：
（1）运动员从A点到B点的过程中，质量不变，高度降低，其重力势能变小；由题意可知此过程中弹性绳对运动员的拉力小于重力，合力方向向下，则运动员向下做加速运动，其动能变大；同时弹性绳的弹性形变变大，弹性势能变大，故此过程中运动员的重力势能转化为动能和弹性绳的弹性势能；
运动员从B点到C点的过程中，质量不变，高度降低，其重力势能变小；由题意可知此过程中弹性绳对运动员的拉力大于重力，合力方向向上，则运动员向下做减速运动，其动能变小；同时弹性绳的弹性形变变大，弹性势能变大，故此过程中运动员的动能和重力势能转化为弹性绳的弹性势能。
（2）运动员到达B点时，有向下的速度，若此时所受的力都消失，根据牛顿第一定律可知，运动员将向下做匀速直线运动。
故答案为：（1）从A点到B点，运动员的重力势能转化为动能和弹性绳的弹性势能；从B点到C点，运动员的动能和重力势能转化为弹性绳的弹性势能；（2）向下做匀速直线运动。
12．（3分）2023年2月广水市实验初中举行了一场田径运动会。如图所示为一名女生在奔跑过程中左脚腾空、右脚着地时的情景，请画出此刻该女生此时的受力示意图（O点为作用点）。

【解答】解：女生在奔跑过程中左脚腾空、右脚着地时，受重力、支持力和摩擦力的作用，
右脚着地时与地面接触的这只脚有向左滑动的趋势，因此鞋底受到地面对它向右的摩擦力，重力的方向竖直向下，支持力的方向竖直向上，作用点都在重心O；从O点分别沿水平向右和竖直向下、竖直向上的方向画一条带箭头的线段，并标明字母f摩、G、F，
如图所示：

13．（3分）如图，三棱镜的截面为等腰三角形，一条从三棱镜一面垂直入射的光线，请画出这条入射光线经三棱镜从另外两个面射出的光路图。

【解答】解：图中已知入射光线从空气垂直入射到三棱镜左侧面，所以传播方向不变。由图可知，等腰三角形的对称轴与法线位置重合，根据反射角等于入射角，作出反射光线。三棱镜的截面为等腰三角形，等腰三角形左右两侧对称，由几何知识可知，反射光线会从三棱镜内部垂直射入空气中，所以该反射光线的传播方向不变；
光从水、玻璃等介质斜射入空气中时，折射角大于入射角，所以折射光线应该远离法线向下偏折，如下图所示：

14．（3分）将一螺线管用细线悬挂起来，如图所示，闭合开关，最后静止时A端指南，请你画出：
（1）螺线管两端的N、S极； （2）螺线管上导线的环绕图示；（3）磁感线b的方向

【解答】解：通电螺线管水平悬吊静止时一端指南一端指北，指北的是N极，指南的是S极，所以A端为S极，如图所示，电流方向如图所示，根据安培定则用右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极；磁体周围的磁感线是从N极出来回到S极的，如图所示：

三、实验探究
15．（3分）如图所示，图甲是探究“水的沸腾”的实验装置。

（1）图甲中实验装置的组装顺序应 　自下而上　（选填“自上而下”或“自下而上”）；
（2）安装好实验器材后，为缩短实验时间，小强在烧杯中倒入热水，热水中温度计的示数如图乙所示，此时温度计的示数为 　68　℃。
（3）当水温接近90℃时，每隔1min记录一次温度，并绘制了如图丙所示水温随时间变化的图象。若其它条件不变，只减少水的质量，请在图丙中作出水温随时间变化的温度﹣时间大致图象。
【解答】解：（1）因为酒精灯外焰温度最高，实验时要用酒精灯外焰加热，需要根据外焰高度先确定石棉网的位置，因此需要自下而上安装实验器材；
（2）由图乙可知温度计的分度值是1℃，且在60℃～70℃之间，所以温度值为68℃；
（3）由题可知，其他条件不变，仅减少水的质量，所以水的沸点是不变的，但由于水的质量变小，相同时间吸收的热量相同，所以温度升高的比较快，如图所示。

故答案为：（1）自下而上；（2）68；（3）见解答。
16．（3分）小明在探究凸透镜成像规律实验时。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 　10.0　cm。
（2）再将点燃的蜡烛移到20cm刻度线处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的实像；生活中 　照相机　（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的。
（3）若将图中光屏移至80cm刻度线处，此时像与光屏的位置关系类似于 　近视眼　（选填“近视眼”、“正常人眼”或“远视眼”）观察物体时的情形。
【解答】解：（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，即为焦点，焦点到凸透镜光心的距离为凸透镜的焦距，根据上图知，则该凸透镜的焦距为：
f＝60.0cm﹣50.0cm＝10.0cm；
（2）再将点燃的蜡烛移到20cm刻度线处，如图乙所示，易知物距大于像距，成倒立缩小的实像；生活中照相机就是利用这一成像原理来工作的；
（3）因（2）中像距离小于20cm大于10cm，若将图中光屏移至80cm刻度线处，距离为30cm，像成在光屏的前方，此时像与光屏的位置关系类似于近视眼观察物体时的情形。
故答案为：（1）10.0；
（2）照相机；
（3）近视眼。
17．（4分）如图1所示，小明对浸在液体中的金属块所受浮力进行了探究，A、B、C图中弹簧测力计示数的示数分别为F1、F2、F3。

（1）实验中发现F2＜F3，说明在物体所受浮力的大小与 　液体的密　有关。
（2）如图2是小明绘制的“弹簧测力计示数与金属块的下表面浸入水中深度的关系”图象和“金属块所受浮力与金属块的下表面浸入水中深度的关系”图象。其中能够表示“金属块所受浮力与金属块的下表面浸入水中深度的关系”的图象为 　a　（选填“a”或“b”）。分析该图象可得：金属块浸没水中后所受浮力大小与金属块所处的深度 　无关　（填“有关”或“无关”）。
（3）水的密度用ρ水表示，利用所测物理量的符号，得到煤油的密度表达式：ρ煤油＝　ρ水　。
【解答】解：（1）物体受到的浮力大小F浮＝G﹣F示，在水和油中测力计示数不同，则物体受到的浮力不同，分析图B、C，物体排开液体的体积相同，排开液体的密度不同，说明浮力大小跟液体的密度有关；
（2）因F浮＝ρ液gV排，在浸没前，金属块的下表面到水面距离h增大导致排开液体的体积增大，金属块所受浮力随金属块的下表面到水面距离h增大而变大；
当浸没后，排开液体的体积不变，浮力不变，所受浮力与深度无关，因此，只有图像a符合题意。
（3）金属块浸没在水中所受浮力F浮水＝F1﹣F2；
根据阿基米德原理，F浮水＝ρ水gV排，因浸没，V物＝V排水＝，
在油中受到的浮力F浮油＝ρ油gV排油，又F浮油＝F1﹣F3，
因物体均浸没在液体中，故排开液体的体积相同，V排油＝，
即＝；则油的密度：ρ油＝ρ水。
故答案为：（1）液体的密度；（2）a；无关；（3）ρ水。
18．（4分）如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的I﹣U图象如图丙所示。

（1）用笔画线代替导线，将图甲所示电路补充完整。
（2）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图乙所示，为 　0.16　A。
（3）由图丙可知，小灯泡正常发光时的电阻为 　10　Ω。
（4）从图象还可以看出，小灯泡灯丝的电阻随电压的图象是一条曲线，从物理学角度分析，造成这一现象的原因是 　灯丝的电阻随温度的升高而增大　。
【解答】解：（1）小灯泡额定电压为2.5V，故电压表选用小量程并联在灯泡两端，如下图所示：
；
（2）由图甲可知，电流表选用小量程；当滑动变阻器的滑片位于某一位置时，电流表示数如图乙所示，电流表分度值0.02A，其示数为0.16A；
（3）由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡正常发光时的电阻为：
R＝＝＝10Ω；
（4）由图丙可知，当灯泡两端电压增大时，通过灯泡的电流也增大，根据P＝UI可知，灯泡的功率变大，灯泡变亮，灯丝的温度升高，灯丝的电阻随温度的升高而增大。
故答案为：（1）见解答图；（2）0.16；（3）10；（4）灯丝的电阻随温度的升高而增大。
四、计算题
19．（6分）如图是某电热火锅的内部简化电路图，R1、R2均为电热丝。其中R2＝66Ω，当开关旋至“1”时，电热火锅处于低温挡，此时功率为440W。现向锅内加入1kg的水，并用高温挡将水从20℃加热至沸腾（在一个标准大气压下），已知c水＝4.2×103J/（kg•℃），求：
（1）低温挡工作的电流；
（2）电热火锅中水吸收的热量；
（3）高温挡的额定功率；
（4）本次用高温挡加热水至沸腾用时10min，求此过程的加热效率。（计算结果保留整数）

【解答】解：（1）由P＝UI可知，低温挡工作的电流：I低＝＝＝2A；
（2）在一个标准大气压下水的沸点为100℃，
水吸收的热量：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
（3）当开关旋至“1”时，电热火锅处于低温挡，由图可知，此时R1、R2串联，
由P＝UI＝可知，低温挡时电路的总电阻：R低＝＝＝110Ω，
由串联电路的电阻特点可知，R1的阻值：R1＝R低﹣R2＝110Ω﹣66Ω＝44Ω，
由题意可知，开关旋至“2”时，电热火锅处于高温挡，此时电路为R1的简单电路，
高温挡的额定功率：P高＝＝＝1100W；
（4）由P＝可知，高温挡电热火锅消耗的电能：W＝P高t＝1100W×10×60s＝6.6×105J，
此过程的加热效率：η＝×100%＝×100%≈51%。
答：（1）低温挡工作的电流为2A；
（2）电热火锅中水吸收的热量为3.36×105J；
（3）高温挡的额定功率为1100W；
（4）此过程的加热效率为51%。
20．（8分）如图甲是上肢力量健身器示意图，杠杆AB可绕O点在竖直平面内转动，AO＝2BO，配重的重力为100N，小明体重为500N，小明通过细绳在B点施加竖直向下的拉力为FB，杠杆在水平位置平衡，配重对地面的压力记为F压，拉力FB与压力F压的关系如图乙所示，杠杆AB和细绳的质量及所有摩擦均忽略不计，滑轮重力为G滑轮，求：
（1）滑轮M是 　动　（填“动”或“定”）滑轮；
（2）滑轮的重力；
（3）将配重改为120N，小明能否将配重拉起，通过计算说明理由。

【解答】解：（1）滑轮M在使用过程中，其轴心向上移动，故为动滑轮；
（2）配重在地面保持静止状态，绳子对它的拉力F拉＝G﹣F压；﹣﹣﹣﹣﹣﹣﹣①
对动滑轮进行受力分析可知，它受到向上的拉力FA，向下的动滑轮的重力G动和两个向下的拉力F拉，得到：FA＝2F拉+G动＝2×（100N﹣F压）+G动；﹣﹣﹣﹣﹣﹣﹣﹣②
根据杠杆的平衡条件得到：FA×AO＝FB×OB；﹣﹣﹣﹣﹣﹣﹣③
由①②③结合AO＝2BO，F压＝50N时FB＝240N
有：[2×（100N﹣50N）+G动]×2＝240N×1；
解得G动＝20N；
（3）据图可知，当配重对地面的压力恰好为零时，
连接配重的绳子上拉力：F＝G配重＝120N，
则施加在A点的拉力FA′＝2F拉+G动＝2×120N+20N＝260N；
根据杠杆的平衡条件得：FA′×AO＝FB′×BO，
则FB′＝＝＝520N；
小明体重G小明＝500N＜520N，所以，小明不能将配重拉起。
答：（1）动；
（2）滑轮的重力20N；
（3）将配重改为120N，小明不能将配重拉起，理由：所需拉力大于小明的重力。
