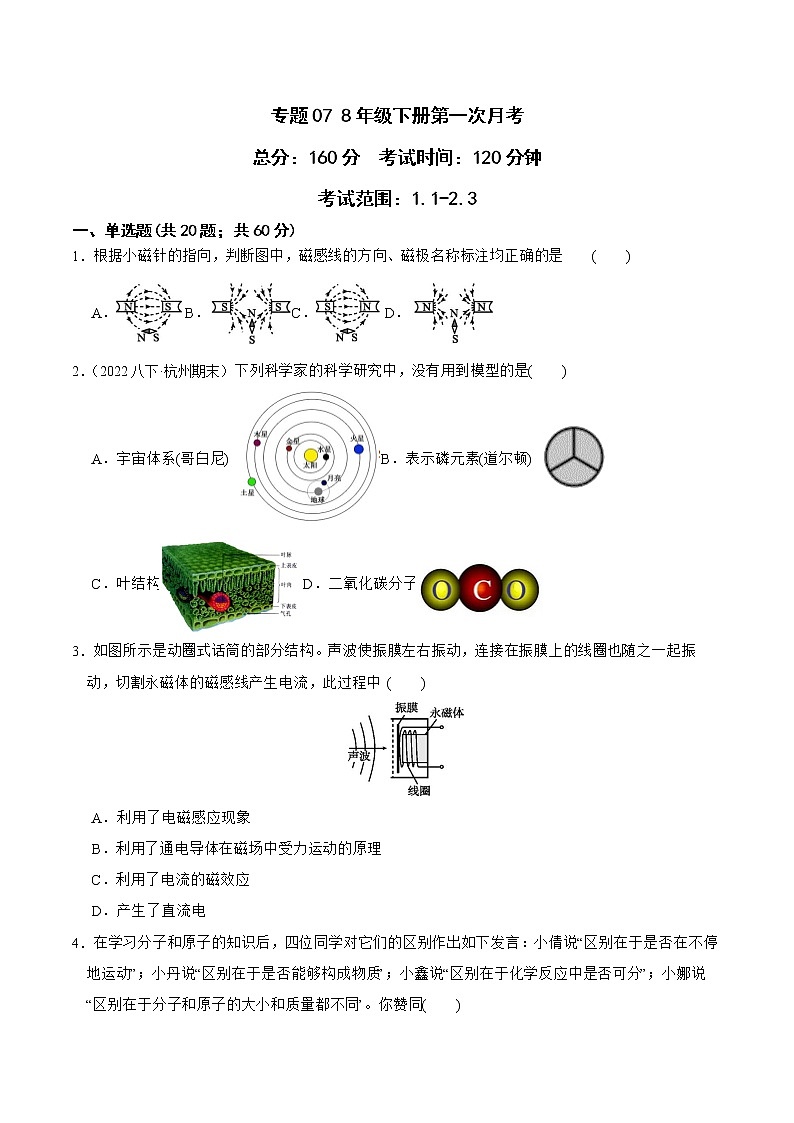

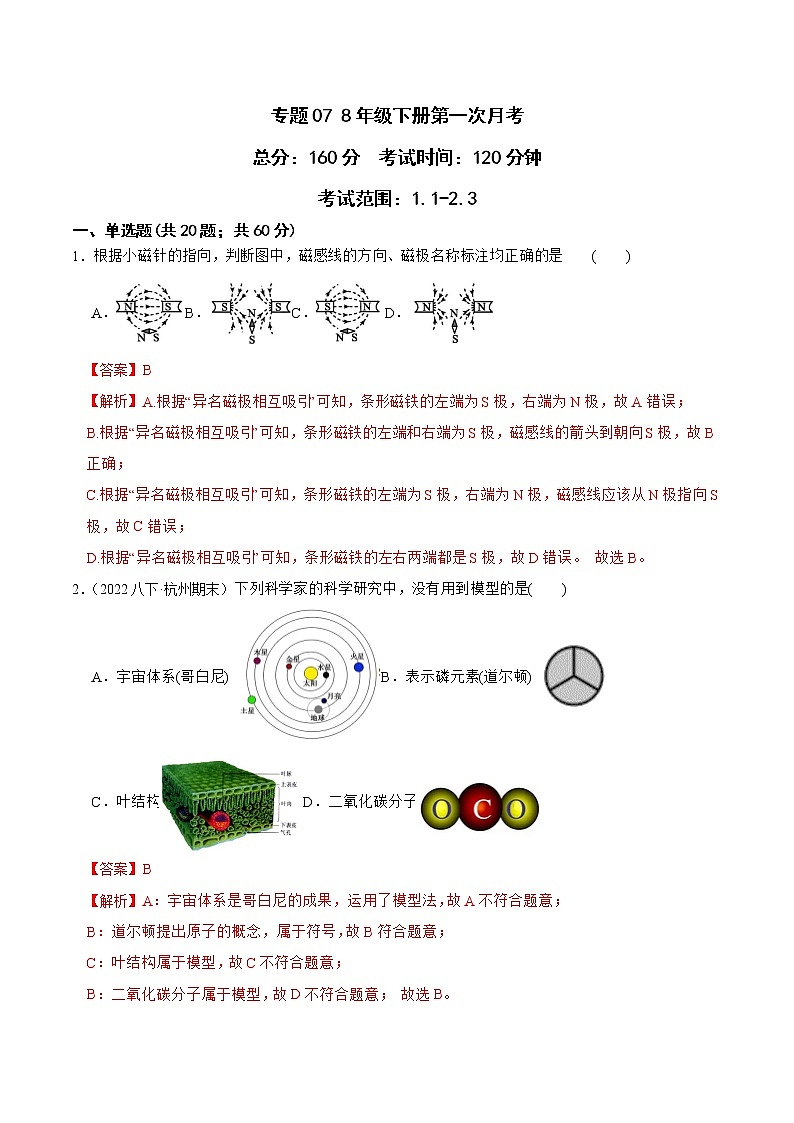

专题07 8年级下册第一次月考
总分：160分 考试时间：120分钟
考试范围：1.1-2.3
一、单选题(共20题；共60分)
1．根据小磁针的指向，判断图中，磁感线的方向、磁极名称标注均正确的是 (　　)
A．B．C．D．
【答案】B
【解析】A.根据“异名磁极相互吸引”可知，条形磁铁的左端为S极，右端为N极，故A错误；
B.根据“异名磁极相互吸引”可知，条形磁铁的左端和右端为S极，磁感线的箭头到朝向S极，故B正确；
C.根据“异名磁极相互吸引”可知，条形磁铁的左端为S极，右端为N极，磁感线应该从N极指向S极，故C错误；
D.根据“异名磁极相互吸引”可知，条形磁铁的左右两端都是S极，故D错误。 故选B。
2．（2022八下·杭州期末）下列科学家的科学研究中，没有用到模型的是(　　)
A．宇宙体系(哥白尼) B．表示磷元素(道尔顿)
C．叶结构D．二氧化碳分子
【答案】B
【解析】A：宇宙体系是哥白尼的成果，运用了模型法，故A不符合题意；
B：道尔顿提出原子的概念，属于符号，故B符合题意；
C：叶结构属于模型，故C不符合题意；
B：二氧化碳分子属于模型，故D不符合题意； 故选B。

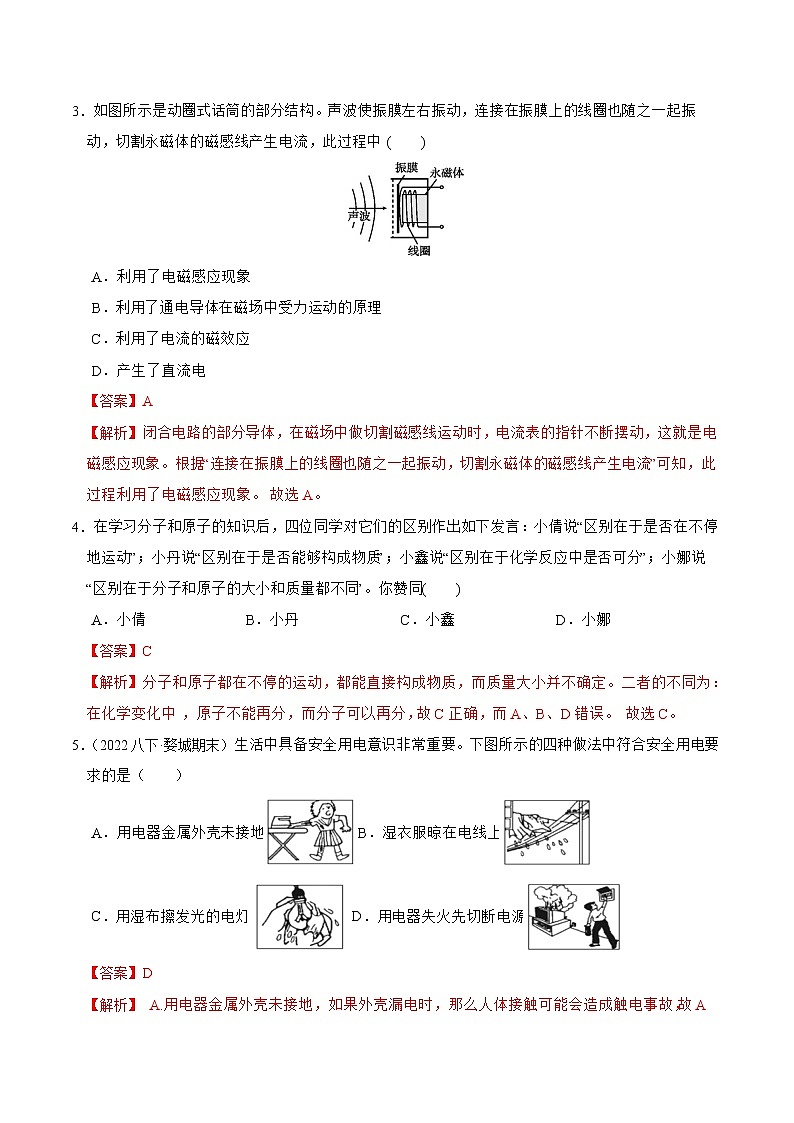

3．如图所示是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中 (　　)

A．利用了电磁感应现象
B．利用了通电导体在磁场中受力运动的原理
C．利用了电流的磁效应
D．产生了直流电
【答案】A
【解析】闭合电路的部分导体，在磁场中做切割磁感线运动时，电流表的指针不断摆动，这就是电磁感应现象。根据“连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流”可知，此过程利用了电磁感应现象。 故选A。
4．在学习分子和原子的知识后，四位同学对它们的区别作出如下发言：小倩说“区别在于是否在不停地运动”；小丹说“区别在于是否能够构成物质”；小鑫说“区别在于化学反应中是否可分”；小娜说“区别在于分子和原子的大小和质量都不同”。你赞同(　　)
A．小倩 B．小丹 C．小鑫 D．小娜
【答案】C
【解析】分子和原子都在不停的运动，都能直接构成物质，而质量大小并不确定。二者的不同为：在化学变化中 ，原子不能再分，而分子可以再分，故C正确，而A、B、D错误。 故选C。
5．（2022八下·婺城期末）生活中具备安全用电意识非常重要。下图所示的四种做法中符合安全用电要求的是（　　）
A．用电器金属外壳未接地B．湿衣服晾在电线上
C．用湿布擦发光的电灯D．用电器失火先切断电源
【答案】D
【解析】 A.用电器金属外壳未接地，如果外壳漏电时，那么人体接触可能会造成触电事故，故A不合题意；
B.湿衣服晾在电线上，如果电线外皮破损，那么可能会造成触电事故，故B不合题意；
C.用湿布擦发光的电灯时，如果电灯漏电，那么可能造成触电事故，故C不合题意；
D.用电器失火先切断电源，这样会防止救火时发生触电事故，故D符合题意。 故选D。

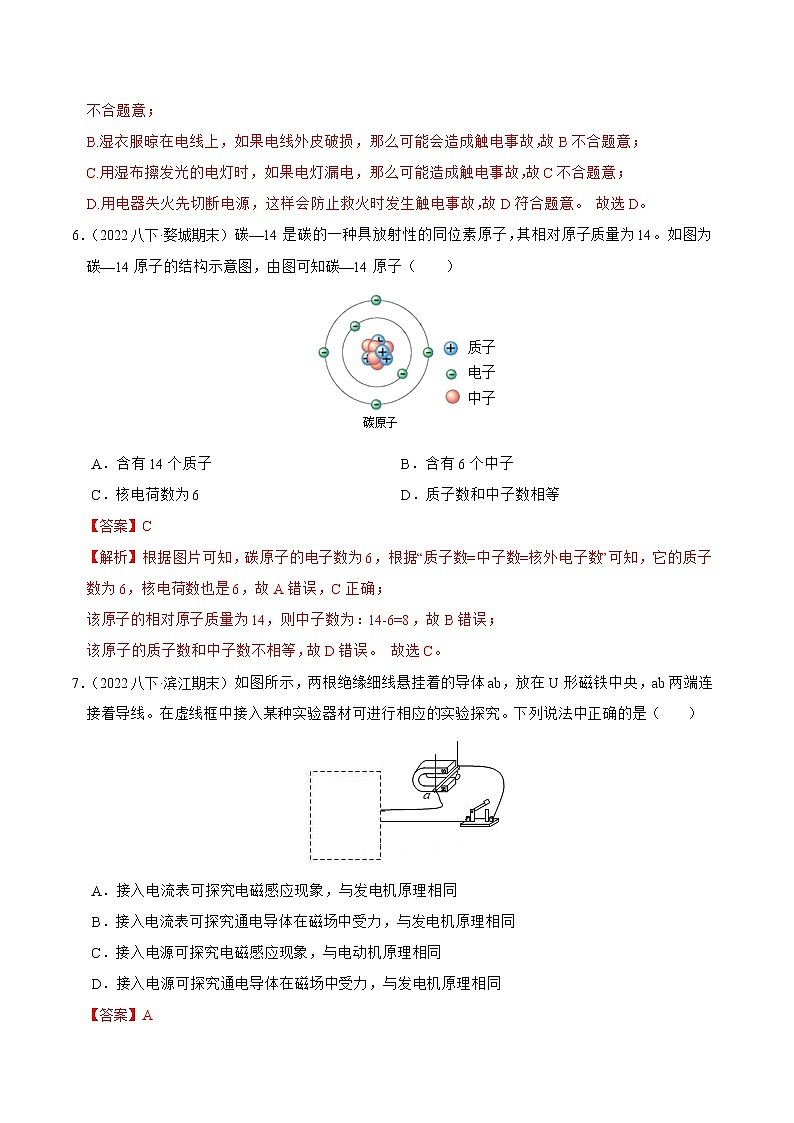

6．（2022八下·婺城期末）碳—14是碳的一种具放射性的同位素原子，其相对原子质量为14。如图为碳—14原子的结构示意图，由图可知碳—14原子（　　）

A．含有14个质子 B．含有6个中子
C．核电荷数为6 D．质子数和中子数相等
【答案】C
【解析】根据图片可知，碳原子的电子数为6，根据“质子数=中子数=核外电子数”可知，它的质子数为6，核电荷数也是6，故A错误，C正确；
该原子的相对原子质量为14，则中子数为：14-6=8，故B错误；
该原子的质子数和中子数不相等，故D错误。 故选C。
7．（2022八下·滨江期末）如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　　）

A．接入电流表可探究电磁感应现象，与发电机原理相同
B．接入电流表可探究通电导体在磁场中受力，与发电机原理相同
C．接入电源可探究电磁感应现象，与电动机原理相同
D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
【答案】A
【解析】在虚线框中接入电流表，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；在虚线框中接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动机的原理相同。
故A正确。而B、C、D错误。 故选A。

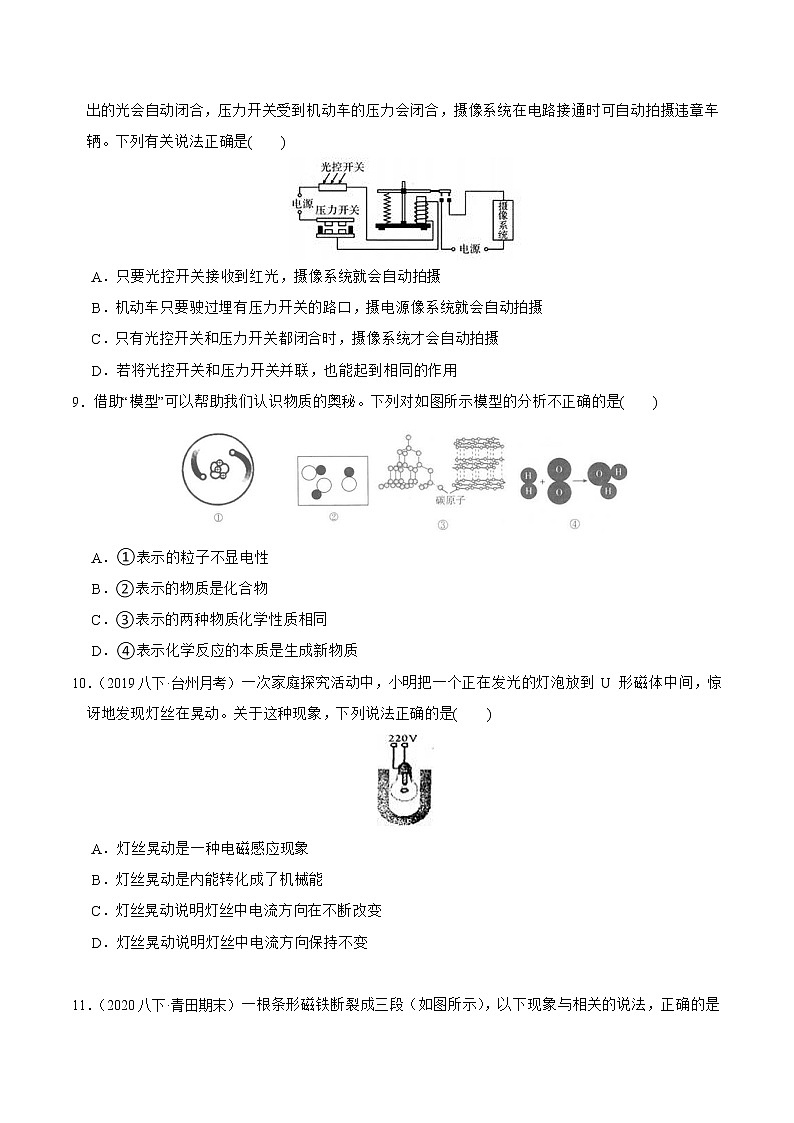

8．（2022八下·长兴月考）如图所示是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确是(　　)

A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄电源像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
【答案】C
【解析】根据图片可知，光控开挂与压力开关串联，只有两个开关同时闭合，电磁铁才会产生磁场，从而启动拍摄系统，故A、B错误，C正确；
如果两个开关闭合，那么二者不相互影响，即：①只要红灯发光，就会拍照；②只要有汽车经过，就会拍照，这和实际要求不符，故D错误。 故选C。
9．借助“模型”可以帮助我们认识物质的奥秘。下列对如图所示模型的分析不正确的是(　　)

A．①表示的粒子不显电性
B．②表示的物质是化合物
C．③表示的两种物质化学性质相同
D．④表示化学反应的本质是生成新物质
【答案】A
【解析】A.根据图①可知，原子核带3个正电荷，而外面只有两个电子，即带2个单位的负电荷，二者不相等，对外显1个单位的正电荷，故A错误符合题意；
B.根据图②可知，该物质由两种元素组成，应该为化合物，故B正确不合题意；
C.根据图③可知，这两种物质的组成原子都相同，则它们的化学性质相似，故C正确不合题意；
D.根据图④可知，化学反应的本质就是生成新物质，故D正确不合题意。 故选A。
10．（2019八下·台州月考）一次家庭探究活动中，小明把一个正在发光的灯泡放到 U 形磁体中间，惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是(　　)

A．灯丝晃动是一种电磁感应现象
B．灯丝晃动是内能转化成了机械能
C．灯丝晃动说明灯丝中电流方向在不断改变
D．灯丝晃动说明灯丝中电流方向保持不变
【答案】C
【解析】当灯丝中有电流经过时，灯丝会在磁场中受到力的作用而运动起来；家庭电路中的电流是交流电，它的电流方向不断改变，因此受力的方向不断改变，那么灯丝不断晃动。
灯丝晃动是通电导体在磁场中受力运动的现象，故A错误；
灯丝晃动是电能转化为机械能，故B错误； 灯丝晃动说明灯丝中电流方向不断改变，故C正确，D错误。 故选C。
11．（2020八下·青田期末）一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（　　）

A．小磁针黑色的为N级
B．两者相互排斥
C．两端能吸引的大头针数量差别很大
D．闭合电路中的EF段导体穿过CD之间时，灵敏电流计一定没有反应
【答案】A
【解析】A.每个磁体都有两个磁极，条形磁体的左端为N，那么A端为S极；根据异名磁极相互吸引可知，小磁针的黑色的为N极，故A正确；
B.磁铁摔断后仍然能够吸合在一起，因此相邻的两端肯定为异极，那么B端为N极，C端为S极。螺线管线圈上电流向上；右手握住螺线管，弯曲的四指指尖向上，此时大拇指指向左端，因此左端为N极。根据异名磁极相互吸引可知，两者相互吸引，故B错误；
C.条形磁铁的两端磁性最强，中间磁性最弱，因此两端吸引的大头针的数量差别应该不大，故C错误；
D.当闭合电路的EF穿过CD之间时，满足电磁感应发生的条件，肯定会产生感应电流，那么灵敏电流计的指针一定摆动，故D错误。 故选A。
12．如图所示，在两辆小车上各固定一根条形磁铁，当磁铁的同名磁极靠近时，放开小车，两车被推开．以下四个问题中，这个实验不能说明的是（　　）

A．力是物体对物体的作用
B．力的作用是相互的
C．相互作用的两个物体必须相互接触
D．力可以改变物体的运动状态
【答案】C
【解析】由于同名磁极相互排斥，故小车放开后，由于排斥力的作用相互推开，可以说明力的作用是相互的，和物体对物体的作用及力可以改变物体的运动状态，无法说明相互作用的两个物体必须相互接触．故选C．
13．如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（　　）

A．甲中线圈转动，乙中线圈不转动
B．乙中线圈转动，甲中线圈不转动
C．甲、乙中的线圈都会转动
D．甲、乙中的线圈都不会转动
【答案】A
【解析】根据图示可知，甲中线圈电流方向相反，所以ab边和cd边受力方向相反，并且不在同一条直线上，又因为电流大小相同，所以受力大小也是相等的，故这两个力不是一对平衡力，所以线圈转动；乙中线圈处于平衡位置，线圈中无电流，不会受到磁场力的作用，故不会转动，故A正确，BCD均错误。故选A
14．（2019八下·江干月考）如图所示，一个带金属外壳的用电器，有甲乙丙三个触点（可接通或断开）。 使用过程中，当人站在地上，身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于(　　)

A．触点甲：接通，触点乙：接通，触点丙：接通
B．触点甲：断开，触点乙：接通，触点丙：断开
C．触点甲：断开，触点乙：断开，触点丙：断开
D．触点甲：接通，触点乙：断开，触点丙：断开
【答案】B
【解析】因为只有在外壳带电的情况下，人接触外壳才会发生触电事故，一旦外壳接地，人会被短路，不会发生触电事故，所以触电的原因是开关乙接通使外壳带电，并且没有接地线，即甲、丙是断开的。故答案为：B
15．（2022八下·临海月考）如图所示，1911年卢瑟福用带正电的α粒子轰击金属箔，实验发现：

①大多数α粒子能穿透金属箔而不改变原来的运动方向；②一小部分α粒子改变了原来的运动方向；
③有极少数α粒子被弹了回来。根据以上实验现象， 可以得到（　　）
A．原子核带正电荷
B．原子是一个实心球体
C．电子只能在原子内的一些特定的稳定轨道上运动
D．原子核体积很大，但是质量比α粒子小得多
【答案】A
【解析】A.α粒子靠近原子核时改变了运动方向，即受到排斥力，根据“同种电荷相互排斥”可知，原子核带正电，故A正确；
B.如果原子是一个实心球体，那么α粒子就不能从原子中间穿过了，故B错误；
C.当外界能量发生改变时，电子会发生跃迁，从而改变原来的运行轨道，故C错误；
D.根据“一小部分α粒子改变了原来的运动方向”可知，原子核的体积很小；根据“有极少数α粒子被弹了回来”可知，原子核的质量较大，故D错误。 故选A。
16．太湖新城正处于如火如荼的建设之中，越来越多的企业开始进驻其中．如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（　　）
​
A．该报警器红灯是报警灯，当水位到达A后，水在一般情况下是导电的，使下面的电路导通
B．该报警器的红、绿灯不会同时亮
C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮
D．当该报警器报警时，电磁铁的上端是N极
【答案】D
【解析】由图可知，当水位没有达到A时，控制电路没有接通，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，根据安培定则可知上端为S极，衔铁被吸引向下，与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮；所以选D．
17．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法中正确的是 (　　)

A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
【答案】B
【解析】根据图片可知，线圈上电流方向向下。右手握住螺线管，弯曲的四指指尖向下，此时大拇指指向右端，则右端为N极，左端为S极。根据“异名磁极相互吸引”可知，乙的左端应该为S极，N极指向右端；甲的右端应该为S极，而N极指向左端。 故选B。
18．（2021八下·余杭月考）如图是把A、B、C三块钢块(可能带有磁性)悬挂起来，并让它们彼此靠近时的情况，则下列判断正确的是（　　）

A．若A，C靠近，可能会相互排斥
B．若A，C靠近，一定会相互吸引
C．因为A，B吸引，B，C相互排斥，所以只有B是磁体
D．因为A，B吸引，B，C相互排斥，所以A，B，C一定都是磁体
【答案】A
【解析】B和C相互排斥，根据“同名磁极相互排斥”可知，B和C都是磁体；而A和B相互吸引，那么：①所有的磁体都有吸引铁磁性物质的性质，即A不是磁体；②异名磁极相互吸引，那么A是磁体，故C、D错误；
如果A和C都是磁体，那么二者可能相互吸引，也可能相互排斥，故A正确，B错误。 故选A。
19．（2019八下·诸暨期中）关于如图所示的四幅图的分析,正确的是（　　）

A．根据图(a)装置所示原理可制造电动机
B．根据图(b)装置所示原理可制造发电机
C．图(c)说明电流具有磁效应
D．图(d)中大拇指所指的方向是电流方向
【答案】C
【解析】A.（a）中闭合开关后，金属棒运动，电流表指针摆动，说明有电流产生，这就是电磁感应现象，是发电机的工作原理，故A错误；
B.（b）中闭合开关后，金属棒中有电流经过，它在磁场中受力运动，是电动机的工作原理，故B错误；
C.导线中有电流经过时，小磁针的指向发生变化，说明电流周围存在磁场，故C正确；
D.根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极方向，故D错误。 故选C。
20．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0 和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（　　）

A．L1灯头接线处断路 B．L1灯头接线处短路
C．L2灯头接线处断路 D．L2灯头接线处短路
【答案】D
【解析】分析电路图知，仅闭合开关S、S1时，灯泡L0与L1串联，两灯的实际电压都小于额定电压，故灯泡都暗红，说明灯泡L1正常；仅闭合开关S、S2时，灯泡L0与L2串联，灯泡L0发光正常，说明灯泡L2处相当于导线，故L2出现短路。
二、填空题(共8题；共40分)
21．（2016八下·浙江期中）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列两种情况的判断（选填“短路”、“断路”或“正常”）：
（1）L0正常发光，说明该支路 　 　 ；
（2）L0发光呈暗红色，说明该支路 　 　 。

【答案】短路；正常
【解析】由于家庭电路的电压是220V，而对于额定电压220V的“检验灯泡”来说，其只有两端的电压是220V时才能正常发光，所以
（1）检验灯泡接在保险丝的两只接线柱上，若依次闭合开关（每次只能闭合其中之一），L0正常发光，则说明此时检验灯泡两端的电压是220V，即和其串联的灯泡的电压是0，故能说明该支路短路。
（2）检验灯泡接在保险丝的两只接线柱上，若依次闭合开关（每次只能闭合其中之一），故此时检验灯泡与开关控制的那个灯泡串联，所以在正常的情况下，两灯泡的电压都小于220V的总电压，所以检验灯泡应呈现暗红色，故若L0发光呈暗红色，说明该支路正常。
22．从分子、原子的角度认识化学反应是化学研究的基本方法。如图是某密闭容器中物质变化过程的微观示意图。(“● ”表示氧原子，“○”表示氢原子)

请回答：
（1）下列关于变化Ⅱ的说法中，正确的是 (填字母)。
A．分子的数目增多了 B．分子变小了
C．分子间的距离变小了 D．分子的种类发生了改变
（2）变化Ⅰ属于　 　(填“物理变化”或“化学变化”)。
【答案】（1）C（2）化学变化
【解析】(1)由变化Ⅱ中微粒的变化可知，分子的间隔变小了，分子的数目、体积、种类没有发生变化；故关于变化Ⅱ的说法中，正确的是分子间的距离变小了，故选C。
(2)变化Ⅰ有新的物质产生，故变化Ⅰ属于化学变化。
23．（2019八下·台州月考）我们试着做一个游戏如图：将磁铁 M 固定在铁块 C 上。用手将一元硬币 B1、B2 叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将　 　（填“合拢”或“分开”）。这是因为硬币被磁铁　 　，且两个硬币的上端磁极　 　（填“异”或“同”）名。

【答案】分开；磁化；同
【解析】将磁铁 M 固定在铁块 C 上，用手将一元硬币 B1、B2 叠在一起竖立在磁钢上端，如将手指稍稍松开一小段距离，将观察到的现象是两个硬币的上端将分开。这是因为硬币被磁铁磁化，且两个硬币的上端磁极同名。
24．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在　 　（填“1”、“2”）方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障可能为　 　；如果用测电笔分别测试a、b、c点时，测电笔的氖管都不发光，则电路的故障可能为　 　。

【答案】2；进户线零线断路；进户线火线断路
【解析】保险丝接在火线上，开关应接在灯与火线之间。因此开关应接在2处；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路；当测电笔分别测试a、b、c点时，测电笔的氖管都不发光，则可能是进户线火线断路。
25．（2022八下·丽水期末）嫦娥五号带回的月球土壤中含有较丰富的氦-3，而在地球上氦元素主要以氦 -4的形式存在，如图是它们的原子结构示意图，表示原子中的不同微粒。请回

（1）氦-3、氦-4属于同种　 　，两者互为同位素；
（2）“O” 表示原子中的　 　(填“质子”“中子”或“电子”)。
【答案】（1）元素（2）中子
【解析】（1）氦-3、氦-4属于同种元素，由于具有相同的质子数和不同中子数，所以两者互为同位素。
（2）氦-3、氦-4具有相同的质子数和不同中子数，根据图片可知，二者原子核都含有2个●，则 ●为质子，而○为中子。
26．下表为几种常见原子的结构信息，认真阅读分析后回答：
原子名称
质子数
中子数
核外电子数
碳原子
6
6
6
氢原子
1
0
1
氧原子
8
8
8
钠原子
11
12
11
铁原子
26
30
26
（1）原子中一定含有的微粒是　 　。
（2）由表中信息可知，结构最简单的原子是　 　。
（3）你还能获得有关原子结构的其他信息是（写一条）　 　。
【答案】（1）质子和电子（2）氢原子（3）原子中质子数等于核外电子数
【解析】（1）构成原子的微粒有质子、中子、核外电子数，而原子中一定含有的微粒是质子和电子，从表中数据可以发现原子的相对原子质量=质子数+中子数；故填：质子和电子；（2）根据表中信息可知结构最简单的原子是氢原子，原子中质子数等于核外电子数．故填：氢原子；原子中质子数等于核外电子数．
27．如图所示的线圈abcd能绕轴转动的原理是　 　，若需持续转动，需给线圈安装　 　，我们如果将线圈看作一个单匝的通电螺线管，就可以将其等效为一个条形磁铁，将其上方看成是N极，下方看成是S极，两极均在磁场的作用下向异名磁极靠近，则　 　(填“A”或“B”)是电源的正极。

【答案】磁场对通电导体有力的作用；换向器；B
【解析】通电线圈abcd能绕轴转动的原理是磁场对通电导体有力的作用；若使线圈持续转动需要安装换向器，其作用是改变线圈中的电流方向，从而改变线圈的受力的方向，保证线圈持续转动；根据安培定则可知，用右手握住通电螺线管，使四指弯曲与电流方向一致，那么指所指的那一端是通电螺线管的N极，即线圈中的电流是逆时针，则B是电源的正极；
28．如图所示，磁感线的方向是从　 　(选填“A到B”或“B到A”)。导体a(垂直于纸面)在　 　(选填“竖直”或“水平”)方向运动时，a中能产生感应电流，则导体a一定是闭合电路的一部分导体。

【答案】B到A；竖直
【解析】（1）螺线管上电流方向向上，右手握住螺线管，弯曲的四指指尖向上，此时大拇指向左，因此电磁铁的左端为N极，右端为S极，那么A端为S极，B端为N极，因此磁感线的方向是从B到A。 （2）根据图片可知，磁感线沿水平方向，如果导体a在水平方向运动时，二者方向平行，不切割磁感线，不会产生感应电流，故选竖直。
三、实验探究题(共5题；共38分)
29．（2021八下·台州月考）小敏了解到发光二极管（LED）具有单向导电性，如图甲，当电流从“+”极流入时，LED灯会发光，当电流从“﹣”极流入时，LED灯则不发光。小敏设想用LED灯来研究“感应电流的方向与哪些因素有关”，于是将两个相同的LED灯反向并联后接到线路中，与线圈构成闭合电路，并进行了如下实验操作：
①条形强磁铁（钕铁硼强磁铁）的N极朝下放置，将条形强磁铁快速向下插入线圈中（如图乙），发现A灯发光，B灯不发光；
②再将插入线圈中的条形强磁铁快速向上拔出，发现B灯发光，A灯不发光。

（1）实验中，将两个相同的LED灯反向并联的目的是　 　。
（2）通过上述实验可以获得的结论是　 　。
（3）在图乙中，若要想证明“感应电流的方向与磁场方向有关”，在做了上述步骤①后，还应该补做的实验是　 　。
（4）结合上述已获得的结论，小明按图丙实验：将S极朝下放置于线圈中的条形强磁铁快速向上拔出，可以观察到灯A、B的发光情况是_________。
A．A灯发光，B灯不发光 B．B灯发光，A灯不发光
C．A和B灯均不发光 D．A和B灯均发光
【答案】（1）便于判断电流的方向
（2）感应电流的方向与导体切割磁感线的运动方向有关
（3）条形强磁铁的S极朝下放置，将条形强磁铁快速向下插入线圈中，观察两灯泡的发光情况
（4）A
【解析】（1）实验中，将两个相同的LED灯反向并联的目的是便于判断电流的方向。
（2）通过上述实验可以获得的结论是：感应电流的方向与导体切割磁感线的运动方向有关。
（3）在图乙中，若要想证明“感应电流的方向与磁场方向有关”，在做了上述步骤①后，还应该补做的实验是：条形强磁铁的S极朝下放置，将条形强磁铁快速向下插入线圈中，观察两灯泡的发光情况。
（4）在实验②和（4）中操作中，条形磁铁运动的方向一致，只是磁极方向相反，则（4）中感应电流的方向应该与②中相反，则灯泡的发光情况也相反，即A灯发光，B灯不发光，故选A。
30．（2021八下·临海期末）某同学参加课外拓展性活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似(如图甲)。出于好奇，该同学利用图乙所示的装置进行了下面的实验。

[进行实验]去掉A电流计表面的透明面板，用手拨动指针，发现B电流计的指针发生了偏转。
[交流反思]在此实验中，与发电机功能相同的是　 　(选填“A”或“B”)电流计。
[拓展提升]
①反方向再次拨动A电流计的指针，发现B电流计指针的偏转方向　 　(选填“改变”、“不变”) ；
②该同学多次重复．上述实验后发现B指针偏转角度有时大有时小。查阅 资料得知：通电导体在磁场中的受力大小随电流大小的增大而增大；在其他条件相同时，仅让导体切割磁感线的速度增大，产生的感应电流也增大。利用原器材可以让B电流计的指针偏转角度更大的操作是　 　。
【答案】A；改变；加快A指针的拨动速度(或相同时间内增大指针的拨动幅度)。
【解析】[交流反思]在此实验中，拨动A的指针，A的线圈切割磁感线产生反应电流，从而使B指针摆动，则与发电机功能相同的是电流计。
【拓展提升】①反方向再次拨动A电流计的指针，发现B电流计指针的偏转方向改变；
②利用原器材可以让B电流计的指针偏转角度更大的操作是：加快A指针的拨动速度(或相同时间内增大指针的拨动幅度)。
31．（2022八下·东阳期末）学习了电磁感应现象后，小科同学想进一步探究感应电流的大小与哪些因素有关。他使用的装置如图所示：铁块E、F上绕有导线并与开关、滑动变阻器、电源、灯泡组成电路。线框abcd与灵敏E电流计G相连。(线框 abed在铁块E、F上方，如实验过程中线框不扭转)
[猜想与假设]
小科做出了如下猜想：
A．感应电流的大小与导体切割磁感线的速度有关；
B．感应电流的大小与磁场的强弱有关。

[设计与进行实验]
小科探究猜想A的设计思路如下：实验时保持电磁铁磁性强弱不变，改变线框切割磁感线的速度进行多次实验，分别记下每次实验中灵敏电流计指针偏转的格数，实验数据记录如表所示。
实验次数
切割磁感线的速度
电流计指针偏转格数
1
慢速
1.5格
2
中速
2.5格
3
快速
4格
[分析论证]
（1）分析表格数据可得出的结论是：其他条件都相同时，　 　，闭合电路中产生的感应电流越大。
（2）[交流评估]小科为验证猜想B，设计思路如下：改变电磁铁的　 　进行多次实验，每次实验线框竖直向下穿过电磁铁磁场，观察并记录每次实验中灵敏电流计G指针偏转的格数。
（3）实验中用电磁铁代替永磁体的好处是：　 　
（4）按照小科的设计思路验证猜想B，得到的感应电流变化不定，没有规律，原因可能是　 　。
【答案】（1）导体切制磁感线的速度越大（2）磁性强弱
（3）易于改变磁体的磁性强弱（4）没有控制每次移动线框的速度相等
【解析】（1）根据表格可知，导体切割磁感线的速度不断增大，因此：其他条件都相同时，导体切制磁感线的速度越大，闭合电路中产生的感应电流越大。
（2）根据猜想B可知，变化的因素为磁场的强弱，则：设计思路如下：改变电磁铁的磁性强弱进行多次实验，每次实验线框竖直向下穿过电磁铁磁场，观察并记录每次实验中灵敏电流计G指针偏转的格数。
（3）实验中用电磁铁代替永磁体的好处是：易于改变磁体的磁性强弱；
（4）按照小科的设计思路验证猜想B，得到的感应电流变化不定，没有规律，原因可能是没有控制每次移动线框的速度相等。
32．（2021八下·上虞期末）探究原子结构的奥秘。
收集证据：绝大多数α粒子（带+电）穿过金箔后仍沿原来的方向前进，但是有少数α粒子却发生了较大的偏转，并且有极少数α粒子的偏转超过90°，有的甚至几乎达到180°，像是被金箔弹了回来。猜想与假设：α粒子遇到电子后，就像飞行的子弹碰到灰尘一样运动方向不会发生明显的改变，而结果却出乎意料，除非原子的大部分质量集中到了一个很小的结构上，否则大角度的散射是不可能的。解释与结论：

（1）若原子质量、正电荷在原子内均匀分布，则α粒子就　 　(填“会”或“不会”)发生大角度散射。卢瑟福所说的“除非原子的大部分质量集中到了一个很小的结构上”中的“很小的结构”指的是　 　。
（2）1微米金箔包含了3000层金原子，绝大多数α粒子穿过后方向不变，说明 。
A．原子的质量是均匀分布的 B．原子内部绝大部分空间是空的
（3）1919年，卢瑟福用加速了的高能α粒子轰击氮原子，结果有种微粒从氮原子被打出，而α粒子留在了氮原子中，使氮原子变成了氧原子，从现代观点看，被打出的微粒一定是　 　。
【答案】（1）不会；原子核（2）B（3）质子
【解析】（1）若原子质量、正电荷在原子内均匀分布，则α粒子就不会发生大角度散射。卢瑟福所说的“除非原子的大部分质量集中到了一个很小的结构上”中的“很小的结构”指的是原子核。
（2）1微米金箔包含了3000层金原子，绝大多数α粒子穿过后方向不变，说明原子内部绝大部分空间是空的。
（3）α粒子是带两个正电荷的氦原子核，即它有两个质子。用它轰击氮原子后 ，设打出粒子的质子数为x，得到：7+2-x=8，解得：x=+1，因此被打出的微粒一定是质子。
33．（2022八下·杭州月考）小明同学参加了学校“研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。

（1）实验中用到的科学研究方法是 （填字母）。
A．类比法 B．转换法 C．控制变量法 D．等效替代
（2）从小明的实验可得出的初步结论是　 　。
（3）根据这一结论，小明大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁的磁性减弱，无法　 　（填“排斥”或“吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（4）同组的小王同学却认为小明设计的温度报警器没有如图丙所示的这种设计好。请你比较两种温度报警器，指出小明设计中的不足之处　 　。
【答案】（1）B（2）高温可消磁（或温度越高，磁性越弱）（3）吸引（4）难以设定报警的具体温度
【解析】（1）在实验中，磁场的强弱无法直接观察，将其转化为吸引铁钉的数量，应用了转换法，故选B。
（2）从小明的实验可得出的初步结论是：高温可消磁（或温度越高，磁性越弱）。
（3）如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁的磁性减弱，无法吸引弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
（4）小明设计中的不足之处：难以设定报警的具体温度。
四、解答题(共3题；共22分)
34．（2019八下·三门期末）体感平衡车是一种时尚代步工具，采用站立式驾驶方式，可通过操控杆控制车体运行，如图甲。乙图为平衡车的转向指示灯电路，电路中电源电压恒为U，L1、L2为指示灯，R0为定值电阻，当单刀双掷开关S与“1”接通后，指示灯L1会亮暗交替闪烁。已知同一灯泡，其亮度与灯泡两端的电压大小有关。请你根据所学知识解释：“当开关S与“1”接通后，指示灯L1会亮暗交替闪烁”的原因。

【答案】根据乙图可知，闭合开关与“1”接通后，灯泡L1与电磁铁和定值电阻R0串联，此时灯泡两端的电压小于电源电压。电磁铁此时产生磁场，将衔铁吸下来，AB两个触点的接通导致电磁铁和定值电阻R0被短路，此时灯泡电压等于电源电压。此时电磁铁失去磁性，衔铁在弹簧的拉力作用下向上移动，AB触点分开，恢复到开始时的状态，如此循环晚往复。由于灯泡电压出现变大→变小→变大的变化，所以它的亮度不断改变，出现亮暗交替闪烁的情形。
35．（2022八下·仙居期末）一般人在空气相对湿度45%~ 55%时感觉比较舒服，如果空气过于干燥，可以进行加湿。如图所示是某家用空气加湿装置的自动控制电路，R1是湿敏电阻用于探测空气的湿街铁度，其阻值随湿度的变化关系如表所示。已知定值电阻R0为70Ω，控制电路电源的电压U0为6V不变，继电器线圈电阻不计。当控制电路中的电流增大到某一数值时，继电器的衔铁被吸下，加湿装置电路断开。请回答：

（1）空气湿度影响着我们的生活。一般情况下，36伏以下的电压是安全的，但在湿度较大的环境下，安全电压应在　 　(选填“36伏”或“24伏")以下。
（2）若室内湿度为60%时，衔铁被吸下，从表中可知此时R1阻值为 ▲ Ω，并求此时控制电路中的电流。
空气湿度(%)
10
20
30
40
50
60
70
80
90
电阻R1阻值
300
210
150
100
75
50
40
30
25
（3）若要使室内湿度为70%时，才能让衔铁被吸下，加湿装置电路被断开。对控制电路可采取的措施有　 　(写出一点即可)。
【答案】（1）24伏
（2）50；R总=R1+R0=50Ω+70Ω=120Ω
I=UR=6V120Ω=0.05A
（3）串联一个电阻（或“减小控制电路电压U0”或“更换阻值更大的定值电阻”）
【解析】（1）空气湿度影响着我们的生活。一般情况下，36伏以下的电压是安全的，但在湿度较大的环境下，安全电压应在24伏以下。
（3）若要使室内湿度为70%时，才能让衔铁被吸下，加湿装置电路被断开。对控制电路可采取的措施有：串联一个电阻（或“减小控制电路电压U0”或“更换阻值更大的定值电阻”）。
36．（2022八下·金东期末）空气炸锅是一种利用热空气对流给食材加热变熟，并使食物达到近似“油炸”效果的机器。如图甲是某种空气炸锅加热管的简化电路控制电路电压为6V．R0为热敏电阻，其阻值随温度变化如图乙所示：R为可调电阻器，电磁维电器线圈的电用忽略不计，当继电器线圈电流达到50mA时，衔铁会被吸下。工作电路电压为220V，R1、R2为加热电阻。

求：
（1）控制电路开关S闭合时，电磁铁上方为　 　极；
（2）为使电磁继电器中的线圈磁性增强，里面一般装有　 　；(选填 “铁棒”或“钢棒”)
（3）使用爆米花功能时，需要温度达到200℃时吸下衔铁停止加热进行保温，此时可调电阻器R接入电路的阻值大小。
【答案】（1）N(或北)（2）铁棒
（3）当温度为200℃时，热敏电阻R0=20Ω；此时的总电阻R总=U总I总=6V0.05A=120Ω；
那么此时可调变阻器的阻值：R=R总-R0=120Ω-20Ω=100Ω。
【解析】（1）根据图甲可知，线圈上电流方向向右。右手握住螺线管，弯曲的四指指尖向右，大拇指指向上方，则上方为电磁铁的N极。
（2）为使电磁继电器中的线圈磁性增强，里面一般装有不能保持磁性的软铁棒。
（3）当温度为200℃时，热敏电阻R0=20Ω；
此时的总电阻R总=U总I总=6V0.05A=120Ω；
那么此时可调变阻器的阻值：R=R总-R0=120Ω-20Ω=100Ω。
