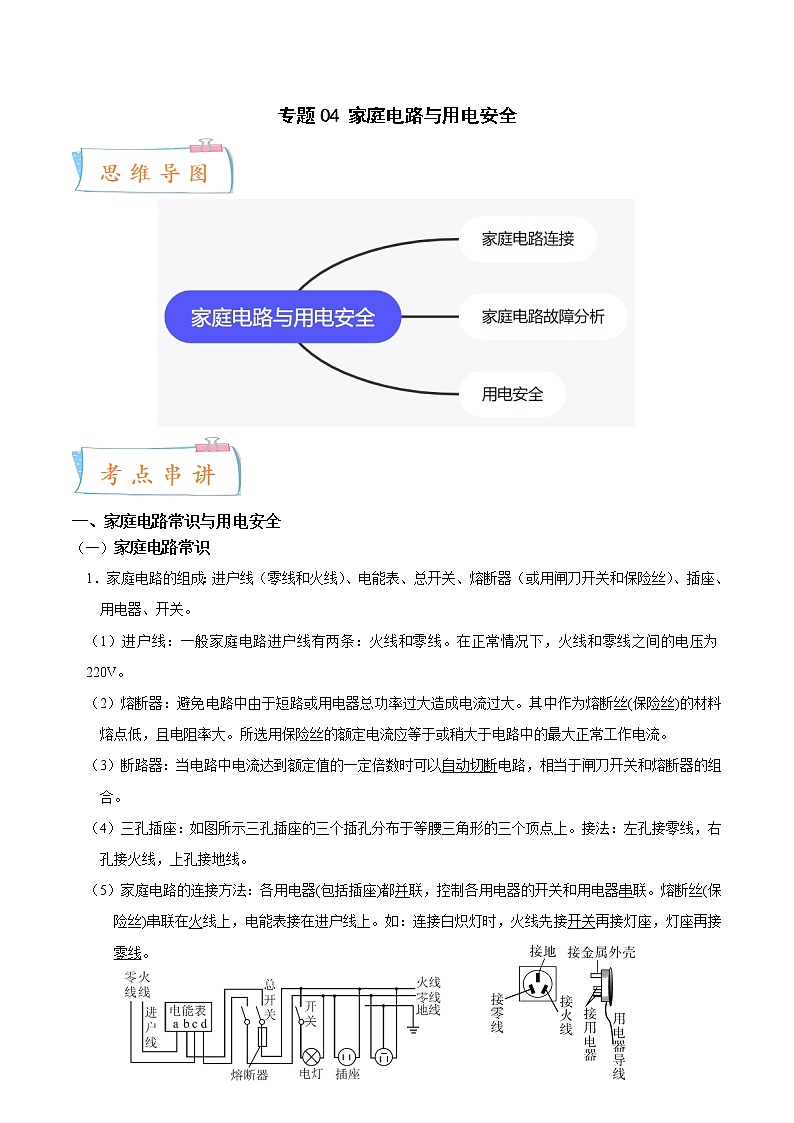

    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)01

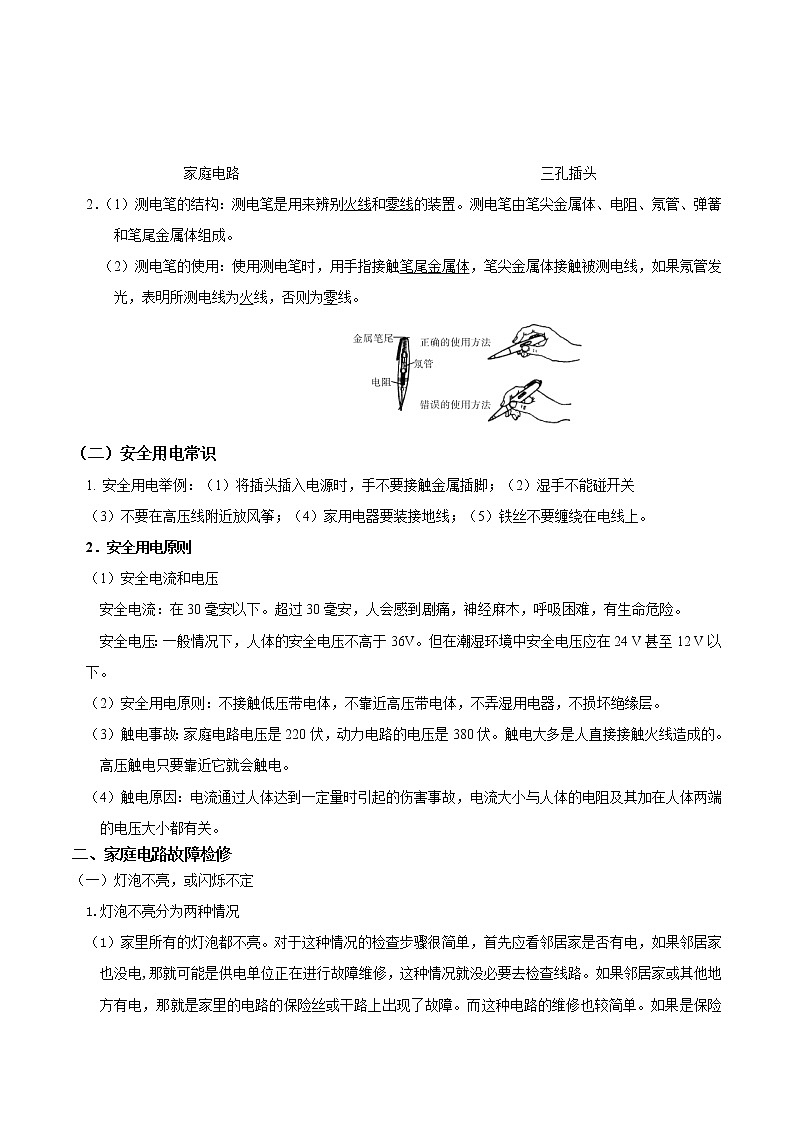

    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)02

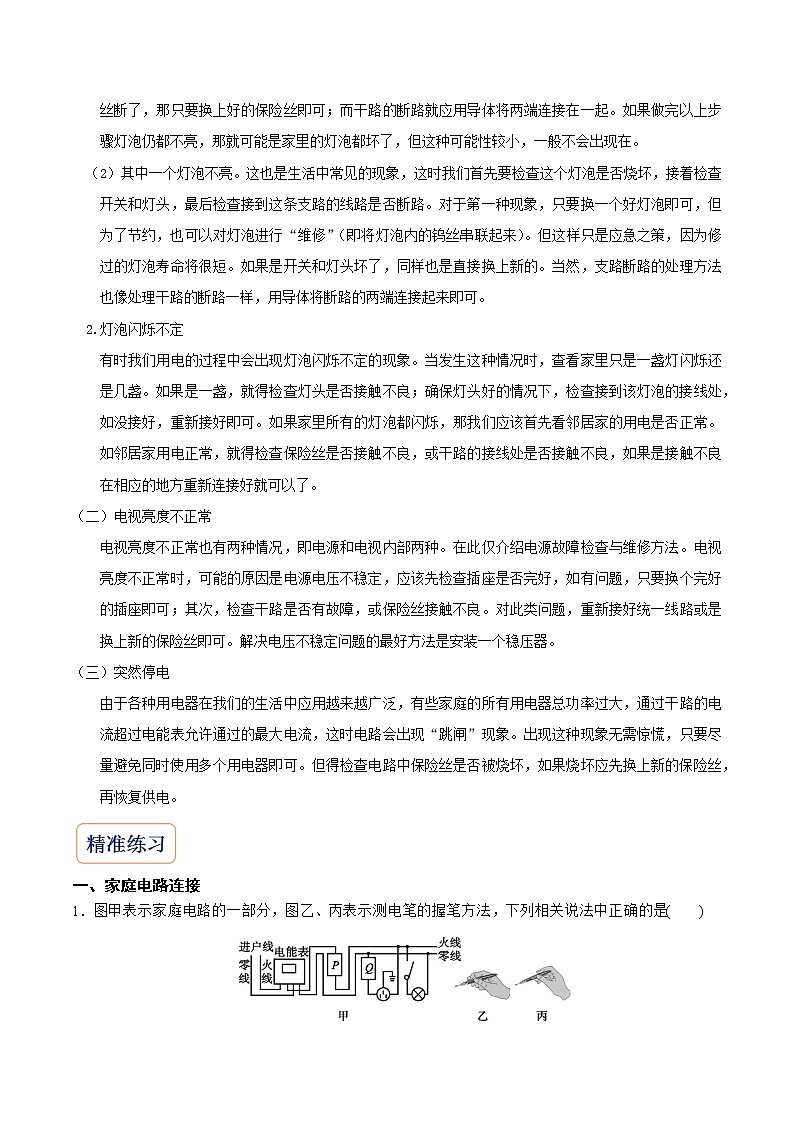

    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)03
    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)01
    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)02
    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)03
    还剩15页未读, 继续阅读
    下载需要15学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版)

    展开
    这是一份2022-2023年浙教版科学八年级下册专题复习精讲精练:专题04 家庭电路与用电安全(原卷版+解析版),文件包含2022-2023年浙教版科学八年级下册专题复习精讲精练专题04家庭电路与用电安全解析版docx、2022-2023年浙教版科学八年级下册专题复习精讲精练专题04家庭电路与用电安全原卷版docx等2份试卷配套教学资源,其中试卷共45页, 欢迎下载使用。

    专题04 家庭电路与用电安全

    一、家庭电路常识与用电安全

    (一)家庭电路常识

    1.家庭电路的组成:进户线(零线和火线)、电能表、总开关、熔断器(或用闸刀开关和保险丝)、插座、用电器、开关。

    1)进户线:一般家庭电路进户线有两条:火线和零线。在正常情况下,火线和零线之间的电压为220V

    2)熔断器:避免电路中由于短路或用电器总功率过大造成电流过大。其中作为熔断丝(保险丝)的材料熔点低,且电阻率大。所选用保险丝的额定电流应等于或稍大于电路中的最大正常工作电流。

    3)断路器:当电路中电流达到额定值的一定倍数时可以自动切断电路,相当于闸刀开关和熔断器的组合。

    4)三孔插座:如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上。接法:左孔接零线,右孔接火线,上孔接地线。

    5)家庭电路的连接方法:各用电器(包括插座)联,控制各用电器的开关和用电器联。熔断丝(保险丝)串联在线上,电能表接在进户线上。如:连接白炽灯时,火线先接开关再接灯座,灯座再接零线







                    家庭电路                                           三孔插头

    2.(1)测电笔的结构:测电笔是用来辨别火线零线的装置。测电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。

    2)测电笔的使用:使用测电笔时,用手指接触笔尾金属体,笔尖金属体接触被测电线,如果氖管发光,表明所测电线为线,否则为线。



    (二)安全用电常识

    1. 安全用电举例:(1)将插头插入电源时,手不要接触金属插脚;(2)湿手不能碰开关

    3)不要在高压线附近放风筝;(4)家用电器要装接地线;(5)铁丝不要缠绕在电线上。

    2.安全用电原则

    1)安全电流和电压

      安全电流:在30毫安以下。超过30毫安,人会感到剧痛,神经麻木,呼吸困难,有生命危险。

      安全电压:一般情况下,人体的安全电压不高于36V。但在潮湿环境中安全电压应在24 V甚至12 V以下。

    2)安全用电原则:不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损坏绝缘层。

    3)触电事故:家庭电路电压是220伏,动力电路的电压是380伏。触电大多是人直接接触火线造成的。高压触电只要靠近它就会触电。

    4)触电原因:电流通过人体达到一定量时引起的伤害事故,电流大小与人体的电阻及其加在人体两端的电压大小都有关。

    二、家庭电路故障检修

    (一)灯泡不亮,或闪烁不定

    1.灯泡不亮分为两种情况

    (1)家里所有的灯泡都不亮。对于这种情况的检查步骤很简单,首先应看邻居家是否有电,如果邻居家也没电,那就可能是供电单位正在进行故障维修,这种情况就没必要去检查线路。如果邻居家或其他地方有电,那就是家里的电路的保险丝或干路上出现了故障。而这种电路的维修也较简单。如果是保险丝断了,那只要换上好的保险丝即可;而干路的断路就应用导体将两端连接在一起。如果做完以上步骤灯泡仍都不亮,那就可能是家里的灯泡都坏了,但这种可能性较小,一般不会出现在。

    (2)其中一个灯泡不亮。这也是生活中常见的现象,这时我们首先要检查这个灯泡是否烧坏,接着检查开关和灯头,最后检查接到这条支路的线路是否断路。对于第一种现象,只要换一个好灯泡即可,但为了节约,也可以对灯泡进行“维修”(即将灯泡内的钨丝串联起来)。但这样只是应急之策,因为修过的灯泡寿命将很短。如果是开关和灯头坏了,同样也是直接换上新的。当然,支路断路的处理方法也像处理干路的断路一样,用导体将断路的两端连接起来即可。

    2.灯泡闪烁不定

    有时我们用电的过程中会出现灯泡闪烁不定的现象。当发生这种情况时,查看家里只是一盏灯闪烁还是几盏。如果是一盏,就得检查灯头是否接触不良;确保灯头好的情况下,检查接到该灯泡的接线处,如没接好,重新接好即可。如果家里所有的灯泡都闪烁,那我们应该首先看邻居家的用电是否正常。如邻居家用电正常,就得检查保险丝是否接触不良,或干路的接线处是否接触不良,如果是接触不良在相应的地方重新连接好就可以了。

    (二)电视亮度不正常

    电视亮度不正常也有两种情况,即电源和电视内部两种。在此仅介绍电源故障检查与维修方法。电视亮度不正常时,可能的原因是电源电压不稳定,应该先检查插座是否完好,如有问题,只要换个完好的插座即可;其次,检查干路是否有故障,或保险丝接触不良。对此类问题,重新接好统一线路或是换上新的保险丝即可。解决电压不稳定问题的最好方法是安装一个稳压器。

    (三)突然停电

    由于各种用电器在我们的生活中应用越来越广泛,有些家庭的所有用电器总功率过大,通过干路的电流超过电能表允许通过的最大电流,这时电路会出现“跳闸”现象。出现这种现象无需惊慌,只要尽量避免同时使用多个用电器即可。但得检查电路中保险丝是否被烧坏,如果烧坏应先换上新的保险丝,再恢复供电。

    一、家庭电路连接

    1图甲表示家庭电路的一部分,图乙、丙表示测电笔的握笔方法,下列相关说法中正确的是(  )

    A.电能表是测量电流的仪器

    B.断路器应该安装在Q处而不是P

    C.测电笔在检测插座接地孔时,氖管会发光

    D.使用测电笔时,图乙的方法错误,而图丙的方法正确

    2随州市洛阳镇洛畈村在自来水开通之前,陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障,维修电工了解到:水井内有抽水泵(主要部件为电动机),原来可以正常工作,井水温度也正常;自从抽水泵坏了之后,开关S就一直断开,但井水温度从此偏高。电工检测发现:开关处确实断开,但抽水泵和井水都带电。由此可知,陈大爷家抽水电路的实际连接方式为图中的(  )

    ABCD

    3如图所示,家庭电路中的各元件及线路完好,下列说法不正确的是 (  )

    A.火线和零线间的电压为220 V

    B.三孔插座即使不接地,用电器也可以正常工作,并且安全

    C.开关S2断开时,人接触b点会触电

    D.开关S1断开时,人接触a点不会触电

    4201962日,杭州某住户私拉电线到用钢管搭建的帐篷里办丧事,一小女孩与钢管接触发生触电事故。如图所示是当时家庭电路的一部分,下列分析不科学的是                     (  )

    A  女孩发生触电事故时,钢管可能与A连接

    B.女孩接触钢管时,与大地之间的电压为220 V

    C.若断开开关S,钢管连C点,女孩接触钢管一定不会触电

    D.若女孩穿的鞋子是绝缘的,可能不会触电

    5小明家的电路简化后如图所示,观察该电路,下列说法中正确的是 (  )

    A.开关和电灯是并联的 B.电灯、电视和台灯是并联的

    C.各个小彩灯之间是并联的 D.插座中的火线和零线是连通的

    6.(2022八下·滨江期末)如图为家庭电路图,下列有关说法中错误的是(  )

    A.电能表是用来测量电路消耗的电能的

    B.该家庭电路中灯泡L与插座串联

    C.家用保险丝的额定电流应等于或稍大于电路中正常工作时的电流

    D.三孔插座能防止用电器外壳带电发生触电事故

    7图甲是台灯的实物图,图乙是该台灯的电路图,AB表示台灯插头的两个插脚。

    1)小明将台灯插头插入插座后,闭合台灯开关,发现台灯L1不发光。电路中开关及导线接触良好,用测电笔检测M点,氖管发光,再测N点,氖管不发光,则可知台灯L1出现       (开路短路”)故障。

    2)图丙是某种测电笔的结构图,使用时手指千万不能接触测电笔的       (填字母)部位。

    8.(2022八下·婺城期末)学习了家庭电路后,小科对家庭电路进行了调查研究。请回答:

    1)如图甲是空气开关的原理图,当电路中电流过大时,通电线圈P产生较强的磁性,吸引衔铁Q,弹簧拉动开关,自动切断电路。可见空气开关切断电路是利用了电流的       效应。

    2)观察厨房中的电器时,妈妈告诉他,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后,只要拨动下开关就可以断开电了。小科仔细观察了如图乙的插座后,很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的a线应该是       线。

    9.(2022八下·仙居期末)如图是部分家庭电路示意图,小王用测电笔去检测时,发现电线2能使氖管发光,说明电线2       线。灯L与插座的连接方式是       (选填串联并联”)

    10.(2022八下·新昌期末)如图甲所示是家庭电路中使用的定时插座,可以按照设定时间给用电器供电,当用电器充满电时自动切断电路。

    1)定时插座上的定时开关应接在图乙中的        (选填 ")

    2)如图丙所示是测电笔的两种握法,其中正确的是        (选填 “A”“B")

    3)闭合开关后灯L不亮,用测电笔测试图乙电路中ABCD四处时,发现只有B处氖管不发光,其他三处氖管发光。造成这一现象的原因可能是        (选填 “AD”“CD”“BC”)间断路。

    11.(2022八下·余杭期中)保险丝熔断与哪些因素有关的探究活动中,同学们猜想:保险丝的熔断可能与保险丝的材料、熔点、粗细、长度、电路中的电流大小、通电时间等因素有关。接着,他们分小组合作进行实验探究.实验器材有:电池、导线、开关、电流表、滑动变阻器、保险丝等。

    1)某组设计了如右所示电路图进行实验探究,表一为同种材料、不同规格的保险丝,他们从表中选择保险丝ace ,每次从中任选其中两种分别接入电路中ABCD两处进行实验比较。他们探究的问题是

    规格\代号

    a

    b

    c

    d

    e

    f

    长度l/cm

    3

    4

    3

    4

    3

    4

    截面直径d/mm

    0.20

    0.20

    0.29

    0.29

    0.40

    0.40

    2)实验中发现:由于保险丝较细,不易观察到保险丝何时熔断,同时,大家也想知道各型号保险丝的熔断电流大约是多少.于是,对电路进行了改造,完善了设计实验方案.请你在答题卡虚线框中画出改进后的实验电路图,并简要写出实验方法。

    3)下表为同种材料的保险丝的部分参数:

    截面直径d/mm

    额定电流I/A

    熔断电流I/A

    0.35

    1.25

    2.5

    0.36

    1.35

    2.7

    0.40

    1.50

    3.0

    0.46

    1.85

    3.7

    0.52

    2.00

    4.0

    请你分析上述表格中数据特点,归纳出其中的规律(写出1)

    12学习了家庭电路后,小明在家中进行综合实践活动对家庭用电的调查研究

    1)观察供电箱时看到如图甲所示的情景,其中的A                 (漏电保护断路器/空气断路器),当有人因操作失误而触电或用电器漏电时,       (选填“A”“B”“AB)能自动断开;

    2)观察厨房中的电器时,妈妈告诉他,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座.后来电工师傅改进线路连接后只要拨动下开关就可以断开电了.小明仔细观察了如图乙所示的插座后,很快就在纸上画出了如图丙所示的插座背面接线示意图.则图中最上面的一根线应该是       (火/零)线,两孔插座与三孔插座是       联的.

    3)小明上网查阅资料得知:一般情况下空调制冷时调高2℃,虽然人体并不会感觉很明显,但对空调来说,平均可省近10%的电能.为了验证这种说法的可靠性,小明进行了测算.请你填写实验步骤中空缺的内容.                                   打开空调,将制冷温度设定为25℃,待其正常工作后,数出电子式电能表的指示灯在3min内闪烁的次数;将制冷温度调高2℃,待其正常工作后,数出电子式电能表的指示灯在3min内闪烁的次数;计算并分析比较,得出结论.其中计算空调每次工作时消耗时,要用到如图丁所示电能表表盘上的参数

    13.(2019八下·杭州期中)



    1)如图,小金发现开关闭合后,灯L不亮。小明手头没有测电笔,他利用所学的知识,将电路中的其他支路断开,然后断开断路器,将一盏正常的小灯泡接在断路器两端作为检验灯(如乙图),发现两盏灯均不亮,则该电路的故障是       。具体哪个位置出问题了呢?小明又找来测电笔,用测电笔测试 ABCD 四处时,发现只有 B 处氖管不发光,其他三处氖管发光,则故障具体情况为

    2)检修正常后,闭合开关,电灯发光,此时拿测电笔测试 C 点,测电笔使用方法正确,该人体电阻约为 3600 欧,测电笔的氖管       (填不会)发光;此时通过该人体的电流是       安。

    3)图甲中,小金想加装一个插座,他将电灯的开关断开,从开关内两个触点引出两根电线接在一个插座上,然后将录音机的插头插入插座,此时录音机       电流通过(没有”)       正常工作(不能”)

    二、家庭电路故障分析

    14.(2022八下·浦江期末)如图所示的家庭电路中,当开关都闭合时,灯L不亮,用测电笔测试插座的左、右孔,氖管都发光,电路中只有一处故障,下面有关电路图及故障的说法中错误的是(  )

    A.电能表是用来测量电路消耗的电能的

    B.三孔插座的使用是为了防止用电器外壳带电发生触电事故

    C.若在导线ab之间接一个灯泡L1,则它和L是并联

    D.根据测试结果,应该是mj之间断路

    15.(2022八下·舟山月考)关于如图所示的家庭电路说法错误的是(  )

    A.开关S闭合时,试电笔笔尖接触A点氖管能发光,接触BCD点不能发光

    B.开关S断开时,试电笔笔尖接触ABCD时氖管均不能发光

    C.当CD两点间断路时,S闭合,试电笔笔尖接触ABD时氖管均能发光

    D.开关S闭合时,试电笔笔尖接触插座左右两孔氖管均能发光

    16.(2022八下·东阳期末)如图所示的家庭电路中,闭合S1S2,两盏灯正常发光。一段时间后,L2突然熄灭。经检查保险丝完好,插座没有插入任何用电器,用测电笔插入插座的两孔,氖管均发光。则故障原因是(  )

    A.插座发生短路 B.零线AB之间断开

    C.零线BC之间断开 D.零线CD之间断开

    17.(2022八下·永嘉期中)如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障,在保险丝处接入一只“220V25W”的灯泡L0。当只闭合开关SS1时,L0L1都呈暗红色(比正常发光状态暗得多;当只闭合开关SS2时,)灯泡L0发光,灯泡L2不发光。由此可以确定(  )

    AL2灯头接线处断路 BL2灯头接线处短路

    C.开关S2短路 DL1灯头接线处短路

    18.(2022八下·普陀期中)如图所示的家庭电路中,下列说法正确的是(  )

    A.使用试电笔辨别火线和零线时,要注意安全,手不能触碰试电笔任何金属部位

    B.把台灯插头插入插座后,室内电灯全部熄灭,可能是因为插头短路

    C.用灯泡 取代保险丝接入电路,只闭合 ,若 正常发光而 不亮,说明电路正常

    D.灯泡 同时熄灭,保险丝却完好,用试电笔检测插座的两孔,发现氖管均发光,说明插座短路

    19.(2022八下·舟山期中)如图所示为某家庭卫生间电路,电灯和电热水器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三孔插座的左、右两孔,氖管都发光,发现有一根保险丝熔断了。下列分析中,不合理的是(  )

    A.一定是零线上的保险丝熔断了

    B.断开S1S2,再用测电笔检测三线插座的左、右两孔,氖管都发光

    C.只断开S1,再用测电笔检测开关S1的两个接线柱,氖管都发光

    D.只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都发光

    20.(2021八下·滨江期中)如图所示的家庭电路中,下列说法正确的是(  )

    A.使用试电笔辨别火线和零线时,要注意安全,手不能触碰试电笔任何金属部位

    B.灯泡L1L2同时熄灭,保险丝却完好,用试电笔检测插座的两孔,发现氖管均发光,说明插座短路

    C.用灯泡L0取代保险丝接入电路,只闭合S1,若L0正常发光而L1不亮,说明电路正常

    D.把台灯插头插入插座后,室内电灯全部熄灭,可能是因为插头短路

    21.(2021八下·杭州期中)小金家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时,小金闭合了开关 S(家  中其它用电器均处于断开状态),白炽灯 L 亮了一段时间后熄灭了,他用测电笔分别测试了图中 插座的两个孔,发现测电笔都发光。他断开开关 S,再次用测电笔测试插座的两个孔,他将观察 到(假设故障只有一处)(  )

    A.测试两孔时测电笔都发光

    B.测试两孔时测电笔都不发光

    C.只有测试左面的孔时测电笔才发光

    D.只有测试右面的孔时测电笔才发光

    22.(2021八下·台州月考)某同学在学习家庭电路时,如上图所示,安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座,在插座甲处再接入一盏台灯,插座乙处不接入任何用电器,将电路中的开关全部闭合,保险丝未熔断,那么各用电器工作的情况是(  )

    A.甲正常工作,乙发光但较暗

    B.乙正常工作,甲发光但较暗

    C.甲、乙都不正常工作

    D.甲、乙都正常工作

    23.(2022八下·温州期末)图甲为某家用电路示意图,为防止电路短路而引发火灾,小明欲将某款双金属片段路器接入该家庭电路中,图乙为断路器分别在电路正常某处短路两种状态的示意图。

    1)图甲中灯泡与插座的联接方式是

    2)将断路器接入图甲中M处时,应选择abc中的       两个接线柱。

    3)小明将该断路器接入图甲中N处,在使用中因电灯L发生短路导致断路器断开,若用测电笔测试插座三个孔的带电情况,其中能使氖管发光的是     (可多选)

    A.接地插孔 B.零线插孔 C.火线插孔

    24.(2022八下·婺城期末)如图所示的电路是家庭电路的一部分。据图回答:

    1)电工师傅想再安装一个插座,该插座与灯L1L2        联。

    2)电工师傅按下面的顺序进行检测:闭合S1,灯L1亮;

    再闭合S2,灯L1马上熄灭,灯L2不亮,则故障可能是L2所在支路发生

    25.(2022八下·安吉期末)一般情况下,人体安全电压是       V以下。为防止触电事故的发生,在家庭电路中,安装电路之前,必须要使用测电笔判断火线和零线,如图甲、乙所示是小柯同学使用测电笔的两种方法,正确的是       。如图丙,开关闭合后,灯不亮,用试电笔接触ABC三点,氖管均发光,接触D点氖管不发光,则故障可能是

    26.(2022八下·吴兴期末)如图所示是现在一般标准住宅户内配电系统方框图。注:空气开关即空气断路器,是 断路器的一种。请回答:

    1)家庭电路火线和零线之间的电压正常值为        伏;

    2)若闭合开关后灯泡不亮,而空调还能工作,用测电笔检查插座左右两孔氛管都发光, 则故障可能是        发生了断路。  (选填“ab 之间“ac 所在支路“bd所在 支路“cd之间”)

    27悬浮灯泡能够悬浮发光,如图甲所示。图甲中的下部基座内有一个线圈(送电线圈)和铁芯组成的电磁铁,而灯泡内部有闭合线圈(受电线圈)连接的LED灯和磁铁,其内部结构如图乙所示。

    1)想让灯泡悬浮得更高,应该将滑片P        (”)移动。

    2)乙图中电源左侧为       (”)极。

    3)如图是某家庭电路,闭合开关S1S2L1灯发光,L2灯不发光。用测电笔分别接触cd两点,氖管都发光。若电路中只有一处故障,则(  )

    AL2短路 Bbc间断路 CL2断路 Dad间断路

    三、用电安全

    28如图所示,以下操作不会发生触电事故的是 (  )

    A.甲站在绝缘凳上同时接触火线和零线

    B.乙站在绝缘凳上仅接触火线

    C.丙站在地上仅接触火线

    D.丁站在地上同时接触火线和零线

    29关于家庭电路及安全用电,下列说法中正确的是(  )

    A.家庭电路中总电流过大都是短路造成的

    B.对人体安全的电压不高于36 V,家庭电路中插座和电灯是串联的

    C.正确使用测电笔辨别火线时,测电笔氖管发光,没有电流通过人体

    D.新建楼房中的供电线路不再使用保险丝,而用起保险作用的空气开关代替

    30.(2022八下·龙湾期中)如图所示的做法中,符合安全用电的是(  )

    A.湿手触摸开关 B.触电时急救

    C.高压线旁放风筝 D.插座超负荷

    31.(2022八下·苍南期中)如图所示的是一种常用的断路器也叫空气开关。若空气开关断开后复位又立刻自动断开,这不可能是(  )

    A.电路中出现了断路现象 B.电路中有短路现象

    C.空气开关的额定电流过小 D.电路中总电流过大

    32.(2022八下·龙游月考)如图所示,甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手接触到零线;丙 站在干燥的木桌上一只手接触到火线,此时丁站在地面上用手去拉丙。则(  )

    A.甲、乙都会触电 B.乙、丁都会触电

    C.甲、丙都会触电 D.丙、丁都会触电

    33如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起来,甲产生的原因是               ,乙产生的原因是

    34.(2019八下·洞头期中)一般情况下,        伏以下的电压是安全电压,家庭电路的电压是       伏。现代社会家用电器的使用十分普遍,比较下面甲、乙两图中所示的做法,       图的做法更安全。

    35.(2019八下·乐清月考)小红同学对于学校每天宣传的安全用电知识产生了兴趣,到底什么情况下会导致人触电发生危险呢?查阅资料可知人体的安全电流在 25mA 以下,下表是人体不同情况下的电阻。

    测量项目

    完全干燥时

    出汗或潮湿时

    编号

    电阻

    编号

    电阻

    手与手之间的电阻

    200kΩ

    5kΩ

    手与脚之间的电阻

    300kΩ

    8kΩ

    手脚与之间塑胶的电阻

    8000kΩ

    10kΩ

    1)在家里不小心直接接触到了电源,根据表格可知会出现触电危险的情况是       。(填序号

    2)某位同学在校科技节上进行表演,让两位同学各戴一只塑胶手套,穿着塑胶鞋,手拉手,用戴着手套的手分别接触火线和零线,流过他们身体的电流比安全电流要       (填大或小)

    36.(2021八下·滨江期中)信息:根据安全用电要求,住户家里除了要安装防止电流过大的自动空气开关外,还必须安装如图示的漏电保护器.其示意图如图甲所示,其内部结构相当于一个自动开关,正常情况下,住户家中没有电流流向地面,即图中I3为零,进户线中流入的电流I1和流出的电流I2相等,漏电保护器内部自动开关处于闭合状态.如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面),即图中的I3不为零,就会造成I1I2不相等,当I1I2的差异达到一定值,保护器内部自动开关就会立即断开.排除漏电故障后,重新合闸即可恢复供电。为确保使用安全,漏电保护器上设置了试验按钮,需要每月试按一次,如果试验按钮按下漏电保护器无动作,说明漏电保护器需要更换。

    1)关于漏电保护器,下列说法正确的是__________

    A.当电路发生短路时,漏电保护器会自动切断电路

    B.人站在绝缘物上双手分别触摸火线与零线,漏电保护器不会切断电路

    C.正常情况下家庭电路中火线中的电流大于零线中的电流

    D.漏电保护器跳闸后按下试验按钮即可恢复供电

    2)如果发生漏电,漏电电流为I3,则I1I2I3大小关系的表达式为

    3)站在地面上的人体不小心接触了火线,如图乙所示,该人体的电阻为2000Ω,人与地面、电线等的接触电阻为3500Ω,电路中安装了规格为如图丙所示的漏电保护器,该漏电保护器       (能/不能)及时断开电路。

    4)由于安装人员的疏忽,在安装三孔插座时,误将连接零线和地线的孔接反,此时如果将洗衣机的三脚插头插入该插座,漏电保护器       (会/不会)断开。

    37.(2019八下·江干月考)下表提供了一组部分人的人体电阻平均值数据:

    测量项目

    完全干燥时

    出汗或潮湿时

    编号

    电阻

    编号

    电阻

    手与手之间

    200kΩ

    5kΩ

    手与脚之间

    300kΩ

    8kΩ

    手与塑料鞋底之间

    8000kΩ

    10kΩ

    根据上表回答以下问题:

    1)赤脚情况下,干燥时的电阻大约是潮湿时电阻的       倍;

    2)若人的安全电流在25mA以下,当人在家庭电路中触电,以上哪几项是十分危险的?       (填编号);

    3)曾有自称是具有特异功能的大师,他让十多个人手拉着手,站在木地板上,两端的人分别裸手握住连接火线和零线的金属丝进行特异功能表演。表演开始时,大师对队伍发功,后接通电源,竟然发现队伍中的人全部安然无恙。于是大师宣布说是特异功能作用的结果。实际上,每人两手间的平均电压       (选填大于等于小于)一般情况下人体的安全电压值。由计算可知,上述表演       (选填不能)证明这位大师有特异功能。
