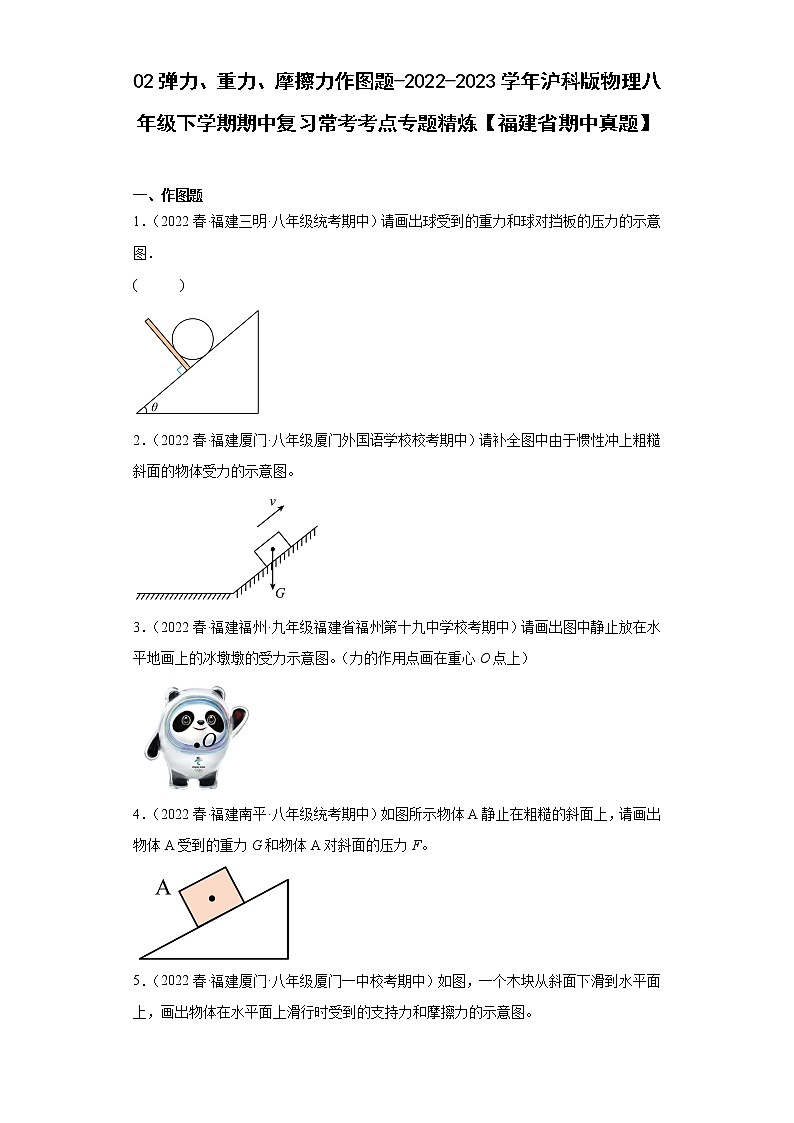

一、作图题

1．（2022春·福建三明·八年级统考期中）请画出球受到的重力和球对挡板的压力的示意图．

(      )

2．（2022春·福建厦门·八年级厦门外国语学校校考期中）请补全图中由于惯性冲上粗糙斜面的物体受力的示意图。

3．（2022春·福建福州·九年级福建省福州第十九中学校考期中）请画出图中静止放在水平地画上的冰墩墩的受力示意图。（力的作用点画在重心O点上）

4．（2022春·福建南平·八年级统考期中）如图所示物体A静止在粗糙的斜面上，请画出物体A受到的重力G和物体A对斜面的压力F。

5．（2022春·福建厦门·八年级厦门一中校考期中）如图，一个木块从斜面下滑到水平面上，画出物体在水平面上滑行时受到的支持力和摩擦力的示意图。

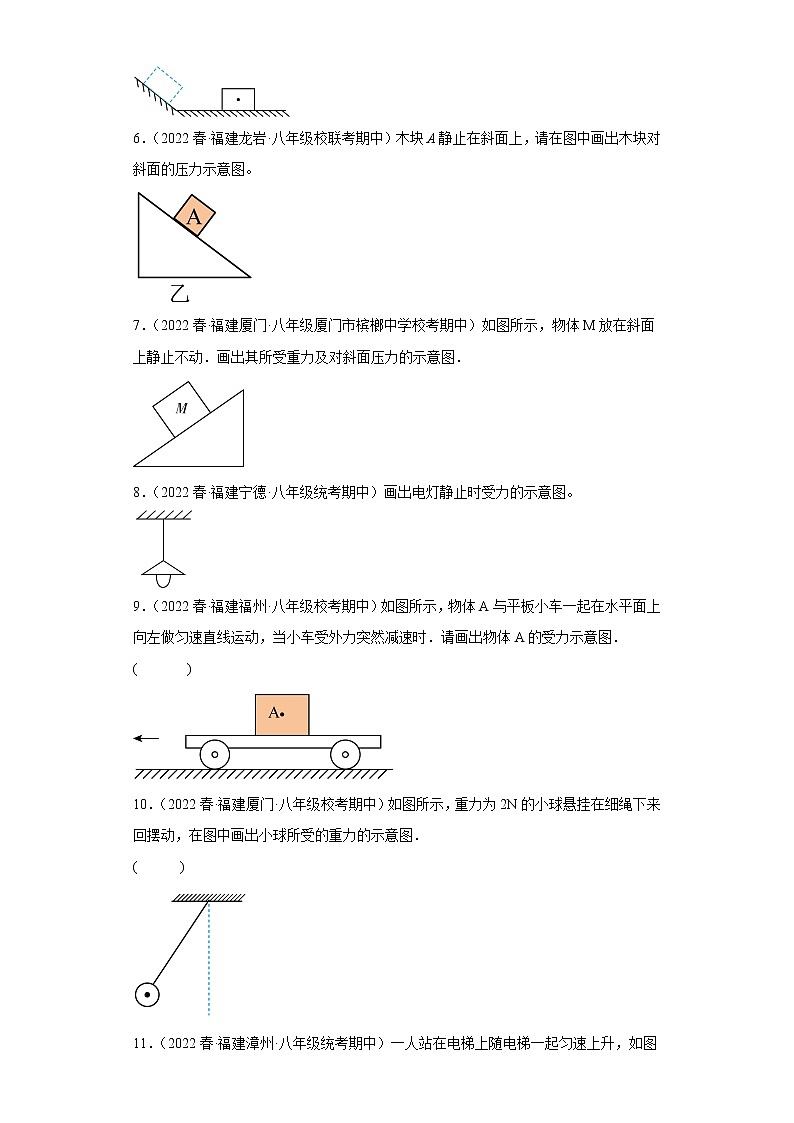

6．（2022春·福建龙岩·八年级校联考期中）木块A静止在斜面上，请在图中画出木块对斜面的压力示意图。

7．（2022春·福建厦门·八年级厦门市槟榔中学校考期中）如图所示，物体M放在斜面上静止不动．画出其所受重力及对斜面压力的示意图．

8．（2022春·福建宁德·八年级统考期中）画出电灯静止时受力的示意图。

9．（2022春·福建福州·八年级校考期中）如图所示，物体A与平板小车一起在水平面上向左做匀速直线运动，当小车受外力突然减速时．请画出物体A的受力示意图．

(       )

10．（2022春·福建厦门·八年级校考期中）如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图．

(      )

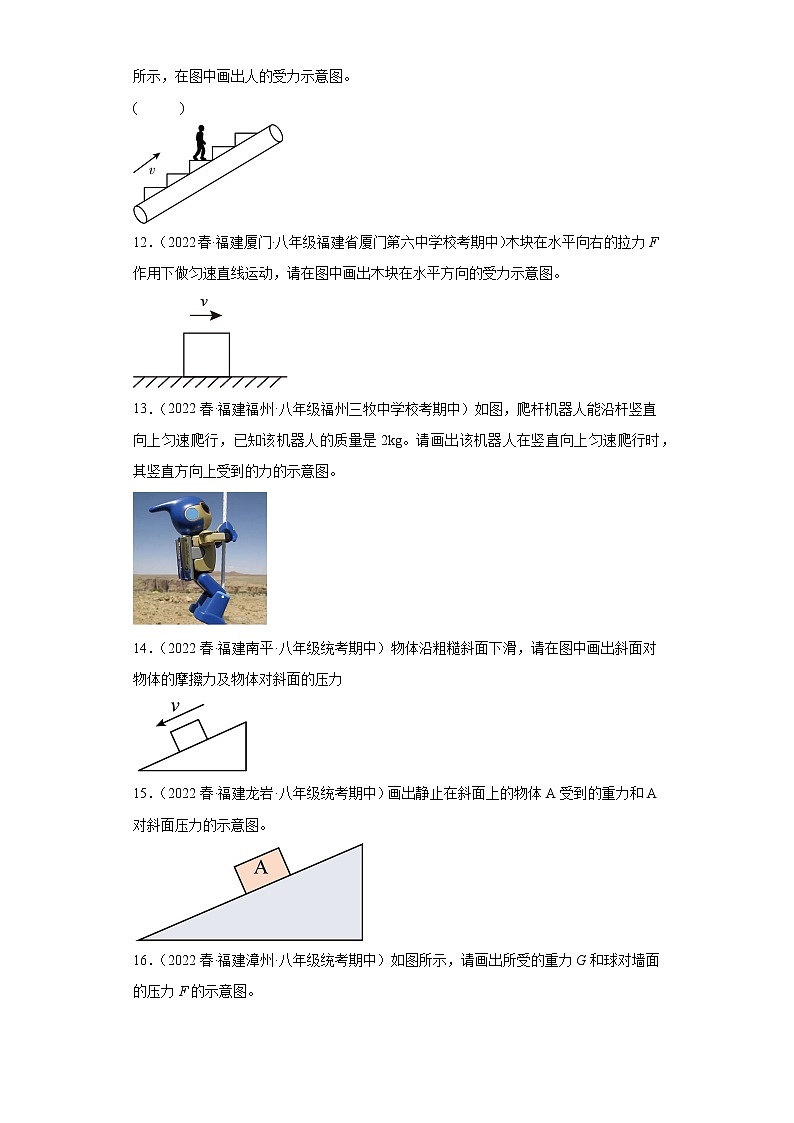

11．（2022春·福建漳州·八年级统考期中）一人站在电梯上随电梯一起匀速上升，如图所示，在图中画出人的受力示意图。

(      )

12．（2022春·福建厦门·八年级福建省厦门第六中学校考期中）木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

13．（2022春·福建福州·八年级福州三牧中学校考期中）如图，爬杆机器人能沿杆竖直向上匀速爬行，已知该机器人的质量是2kg。请画出该机器人在竖直向上匀速爬行时，其竖直方向上受到的力的示意图。

14．（2022春·福建南平·八年级统考期中）物体沿粗糙斜面下滑，请在图中画出斜面对物体的摩擦力及物体对斜面的压力

15．（2022春·福建龙岩·八年级统考期中）画出静止在斜面上的物体A受到的重力和A对斜面压力的示意图。

16．（2022春·福建漳州·八年级统考期中）如图所示，请画出所受的重力G和球对墙面的压力F的示意图。

17．（2022春·福建龙岩·八年级统考期中）如图所示，质量50kg的小娟站在九州超市匀速向下运动的扶手电梯上，请在图中作出她所受重力的示意图，标出重力的大小｡（O点为该同学的重心）

18．（2022春·福建三明·八年级统考期中）如图中物体A正沿粗糙斜面下滑，它对斜面的压力F的示意图。

参考答案：

1．

【详解】小球所受重力的作用点在小球的球心，方向竖直向下；压力的作用点在小球与挡板的接触点上，方向垂直于挡板向右．分别过重力的作用点和压力的作用点画出重力G和压力F的示意图，如下图所示：

2．

【详解】物体由于惯性冲上粗糙得斜面时，受竖直向下的重力G，受到斜面给它得垂直斜面向上的支持力F，因为斜面粗糙，所以还受滑动摩擦力，摩檫力的方向与相对运动方向相反，所以摩擦力f的方向沿斜面向下，如图所示

3．

【详解】冰墩墩静止在水平地面上，受到竖直向下的重力和地面对它竖直向上的支持力，这两个力是一对平衡力，大小相等（表示力的线段长度等长）、方向相反、在同一条直线上，如图所示：

4．

【详解】物体A的重力受力物体是A，作用点在A的重心上，重力的方向总是竖直向下的；A对斜面的压力作用在斜面上，受力物体是斜面，作用点在物体A与斜面的相交面的中心处，且方向为垂直于斜面，并指向受力物体，如图所示：

5．

【详解】木块在水平面上向右滑行，摩擦力方向与运动方向相反，所以摩擦力水平向左，支持力垂直水平面，竖直向上，如图所示

6．

【详解】A物体对斜面的压力，作用点在斜面上，方向垂直于斜面向下，如图所示：

7．

【详解】过物体重心，沿竖直向下的方向画带箭头的线段，并标上重力的符号G。

在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，标上压力的符号F。如图所示：

8．

【详解】电灯静止时处于平衡状态，受到竖直向下的重力和竖直向上的拉力，两个力是一对平衡力，大小相等、方向相反，过灯泡的重心作竖直向下的重力G和竖直向上的拉力F，如图所示：

9．

【详解】小车突然减速后，木块相对于平板小车向左滑动或有左向左滑动的趋势，在水平方向上受摩擦力的作用，方向向右；在竖直方向上，木块受重力G和支持力F的作用，并且这两个力是一对平衡力，如图所示：

10．

【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N．如图所示：

11．

【详解】因为人站在匀速上升的电梯上，受重力和支持力为平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；如图所示

12．

【详解】物体在水平方向上受水平向右的拉力相对于水平地面向右运动，所以木块受地面水平向左的摩擦力，在拉力和摩擦力的作用下做匀速直线运动，拉力和摩擦力是一对平衡力，其大小相等，用来表示这两个力的线段的长短相同，如图所示：

13．

【详解】机械人受到重力为

机器人在竖直向上匀速爬行时受到的摩擦力等于机器人的重力，即

重力方向竖直向下，摩擦力方向竖直向上，如图所示

14．

【详解】因物体沿粗糙斜面下滑，故斜面对物体的摩擦力f平行于斜面向上，作用在物体上，物体对斜面的压力F作用在斜面上，垂直于接触面向下，力的示意图如下图所示

15．

【详解】过物体重心画带箭头的线段，方向竖直向下，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示

16．

【详解】过球心沿竖直向下的方向画一条带箭头的线段，用G表示，即为重力的示意图；过球与墙面的接触点沿水平向左的方向画一条带箭头的线段，用F表示，即为压力的示意图；如图所示：

17．

【详解】质量50kg的小娟受到的重力大小为

G=mg=50kg×9.8N/kg=490N

小娟受到的重力方向竖直向下，作用点在其重心，她所受重力的示意图如下所示：

18．

【详解】物体A正沿粗糙斜面下滑，物体对斜面的压力的作用点在物体与斜面接触面的中心，过此点画垂直斜面向下的力，即为压力，如图所示：
