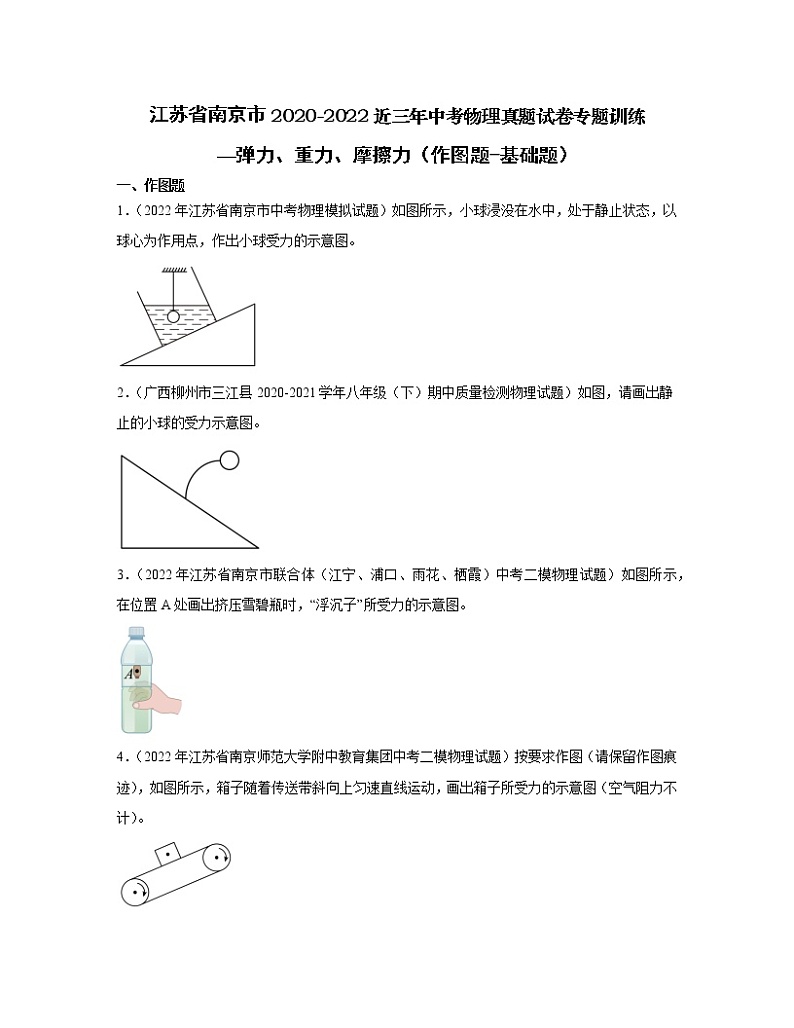

江苏省南京市2020-2022近三年中考物理真题专题训练—弹力、重力、摩擦力（作图题-基础题）含解析

江苏省南京市2020-2022近三年中考物理真题试卷专题训练

—弹力、重力、摩擦力（作图题-基础题）

一、作图题

1．（2022年江苏省南京市中考物理模拟试题）如图所示，小球浸没在水中，处于静止状态，以球心为作用点，作出小球受力的示意图。

2．（广西柳州市三江县2020-2021学年八年级（下）期中质量检测物理试题）如图，请画出静止的小球的受力示意图。

3．（2022年江苏省南京市联合体（江宁、浦口、雨花、栖霞）中考二模物理试题）如图所示，在位置A处画出挤压雪碧瓶时，“浮沉子”所受力的示意图。

4．（2022年江苏省南京师范大学附中教育集团中考二模物理试题）按要求作图（请保留作图痕迹），如图所示，箱子随着传送带斜向上匀速直线运动，画出箱子所受力的示意图（空气阻力不计）。

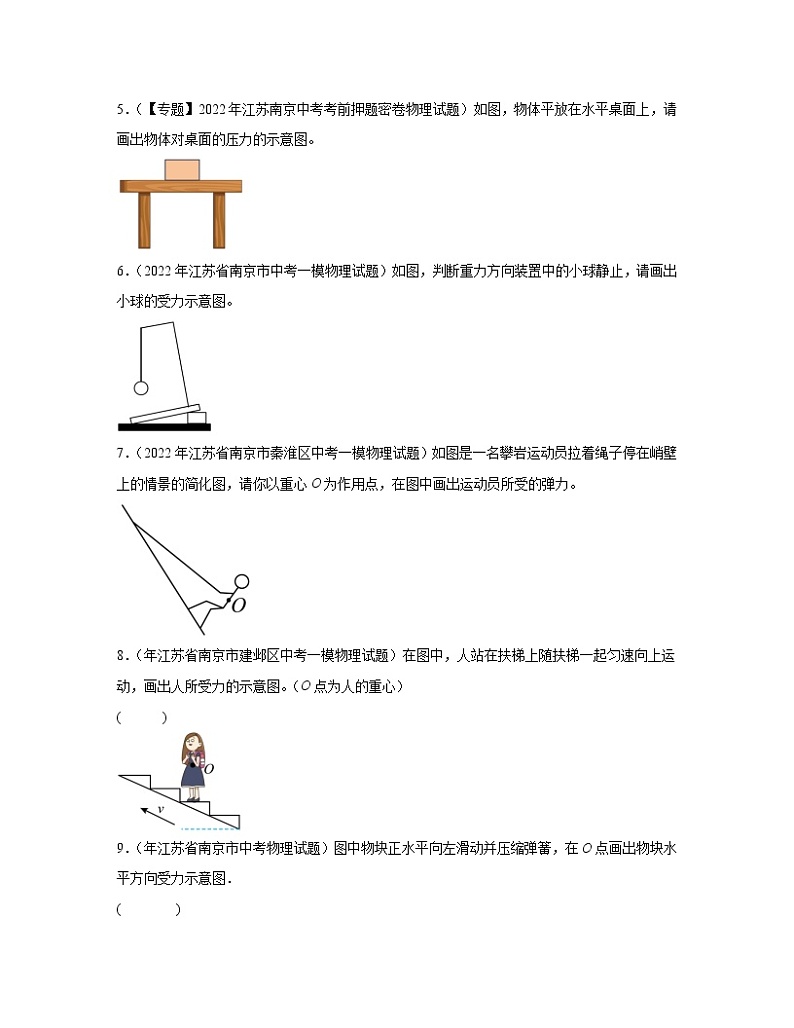

5．（【专题】2022年江苏南京中考考前押题密卷物理试题）如图，物体平放在水平桌面上，请画出物体对桌面的压力的示意图。

6．（2022年江苏省南京市中考一模物理试题）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图。

7．（2022年江苏省南京市秦淮区中考一模物理试题）如图是一名攀岩运动员拉着绳子停在峭壁上的情景的简化图，请你以重心O为作用点，在图中画出运动员所受的弹力。

8．（年江苏省南京市建邺区中考一模物理试题）在图中，人站在扶梯上随扶梯一起匀速向上运动，画出人所受力的示意图。（O点为人的重心）

(      )

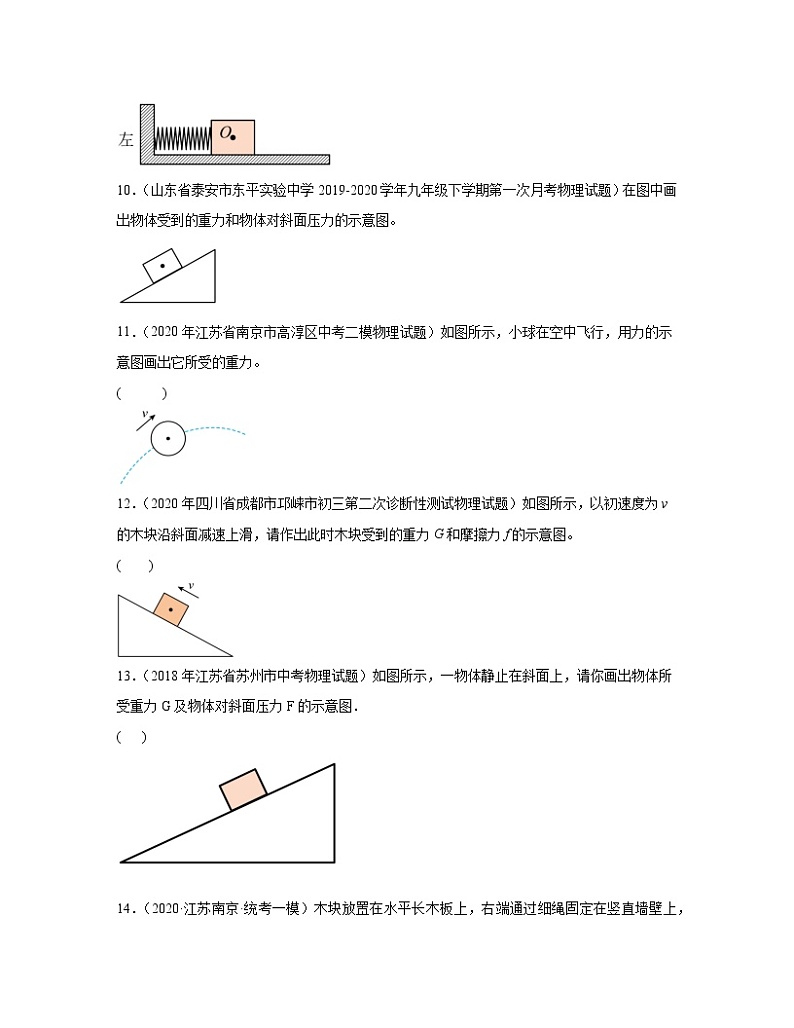

9．（年江苏省南京市中考物理试题）图中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图．

(        )

10．（山东省泰安市东平实验中学2019-2020学年九年级下学期第一次月考物理试题）在图中画出物体受到的重力和物体对斜面压力的示意图。

11．（2020年江苏省南京市高淳区中考二模物理试题）如图所示，小球在空中飞行，用力的示意图画出它所受的重力。

(      )

12．（2020年四川省成都市邛崃市初三第二次诊断性测试物理试题）如图所示，以初速度为v的木块沿斜面减速上滑，请作出此时木块受到的重力G和摩擦力f的示意图。

(    )

13．（2018年江苏省苏州市中考物理试题）如图所示，一物体静止在斜面上，请你画出物体所受重力G及物体对斜面压力F的示意图．

(   )

14．（2020·江苏南京·统考一模）木块放置在水平长木板上，右端通过细绳固定在竖直墙壁上，如图乙所示，现用水平力向左拉动木板，在O点画出此过程中木块在水平方向上所受力的示意图。

答案：

1．

【详解】浸没在水中的物体受到：竖直向下的重力G、竖直向上的浮力F浮和竖直向上的拉力F拉的作用处于平衡状态，由平衡条件得

G=F浮+F拉

从重力的作用点重心沿竖直向下方向画出重力，沿竖直向上的方向画出浮力和拉力，如图所示：

2．

【详解】对小球受力分析可知，小球受到重力和杆对其的支持力，小球受到竖直向下的重力，根据二力平衡可知，小球受到的支持力的方向向上，各力过小球重心，沿各力的方向画有向线段，并用G、F表示，如图所示：

3．

【详解】挤压雪碧瓶，瓶内空气被压缩，水被压入小瓶中，将瓶体中的空气压缩，这时浮沉子里进入一些水，它的重力增加，大于它受到的浮力，就向下沉，所以浮沉子受到的重力G大于浮力。由浮沉子重心竖直向下、竖直向上画有向线段，分别用G和表示。如图所示

4．

【详解】箱子随着传送带斜向上匀速直线运动，箱子受竖直向下的重力G，垂直于传送带向上的支持力F，因物块有沿传送带向下的运动趋势，所以还要受到沿斜面向上的摩擦力f作用，从箱子的重心沿竖直向下、垂直于传送带向上和沿斜面向上分别画出重力、支持力和摩擦力的示意图，如图所示：

5．

【详解】压力作用在桌面上，方向垂直于桌面向下，作图如下所示：

6．

【详解】由图可知，小球处于静止状态，受力平衡，受到竖直向下的重力和竖直向上的绳子的拉力的作用，这两个力都作用在小球的重心上，过重心画一条竖直向下的线段和箭头，即为重力，过重心向上画一条等长的线段，并在末端标上箭头和F，即为拉力，如图所示

7．如图

【详解】运动员处于静止状态，受到竖直向下的重力、沿绳子向上的拉力、垂直与峭壁的支持力的作用，这三个力作用在O点上，运动员所受的弹力示意图（绳子拉力F拉和峭壁的支持力F支）如下图所示：

8．

【详解】人随自动扶梯一同匀速上升，人相对于扶梯静止，因此人不受摩擦力，只受竖直向下的重力和竖直向上的支持力，且二力是一对平衡力；过人的重心作竖直向下的力（即重力G）和竖直向上的力（即支持力F支）。如图所示：

9．

【详解】物块正水平向左滑动并压缩弹簧，物块受摩擦力方向水平向右，物块受弹簧弹力方向水平向右，如图所示：

10．

【详解】重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可，如下图所示：

11．

【详解】重力的方向是竖直向下的，过重心画一个带箭头的竖直向下的有向线段，用G表示，如图所示：

12．

【详解】重力的方向是竖直向下的，过木块重心画一个带箭头的竖直向下的有向线段，用G表示；木块沿着斜面向上运动，所受滑动摩擦力平行于斜面向下，用f表示，木块受到的重力G和摩擦力f的示意图如图所示：

13．

【分析】重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．

【详解】（1）过物体重心作竖直向下的带箭头的线段，并标上重力的符号G，即为重力的示意图．

（2）在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点作垂直于斜面带箭头的线段，并标上力的符号F，即为压力的示意图．

14．

【详解】用水平力向左拉动木板，木块相对于木板向右运动，所以木块受到摩擦力向左，因为木块始终处于静止状态，所以木块还受到向右的拉力，且拉力等于摩擦力，如下图所示：
