2023年宁夏吴忠市盐池县五校联考中考物理一模试卷（含答案）

这是一份2023年宁夏吴忠市盐池县五校联考中考物理一模试卷（含答案），共26页。试卷主要包含了选择题，选择说明，填空题，实验探究题，应用题等内容，欢迎下载使用。

1．（2分）下列数据比较符合实际的是（ ）
A．一个中学生的体重为50N
B．一个成年人的体温约42℃
C．人体安全电压为220V
D．一个鸡蛋质量约60g
2．（2分）下列关于声现象的表述，你认为正确的是（ ）
A．考场周边禁止鸣笛，是在声源处减弱噪声
B．“不敢高声语”中的“高”指声音的音调高
C．超声波的传播不需要介质
D．声音在真空中的传播速度为3×108m/s
3．（2分）下列关于厨房中发生的生活现象，说法正确的是（ ）
A．烧水时，发现水温达不到100℃就沸腾了，是因为气压高于标准大气压
B．茶壶的壶嘴和壶身构成连通器，当水静止时水面总是相平的
C．切菜刀的刀刃磨得很锋利是为了减小压强
D．油烟机抽走油烟的过程利用了流体中流速大的位置压强大
4．（2分）沙画是起源于我国的一种民间文化艺术，将沙子洒在平板灯台上做出各种造型，灯台下方射出的光受到沙子的阻挡后，呈现出各种画面。下列图中的光现象与沙画的光学原理相同的是（ ）
A． 树荫下的“亮斑”B． 菜园坝大桥的“倒影”
C． 小鸟追车“照相”D． 雨后的“彩虹”
5．（2分）如图所示的机械中，使用时不能省力，但能省距离的是（ ）
A．动滑轮B．订书机
C．定滑轮D．镊子
6．（2分）新能源电动汽车大大地方便了公众的绿色出行。新能源电动汽车的核心部件是电动机，如图所示中能说明电动机工作原理的实验装置是（ ）
A．B．
C．D．
7．（2分）汽车上的物理知识，以下说法正确的是（ ）
A．汽车轮胎上刻有花纹是为了减小摩擦
B．发动机外装有水箱，用循环流动的水帮助发动机散热——水的密度大
C．汽车的车身设计成流线型，是为了减小汽车行驶时的阻力
D．小汽车的后窗玻璃板中嵌有一道道的电热丝——天冷时它可以防止车外的水蒸气液化成小水珠附着于玻璃上
二、选择说明（选出各题唯一正确的答案，并在横线上说明选择埋由．每题5分，共10分，不选、多选、错选均得0分）

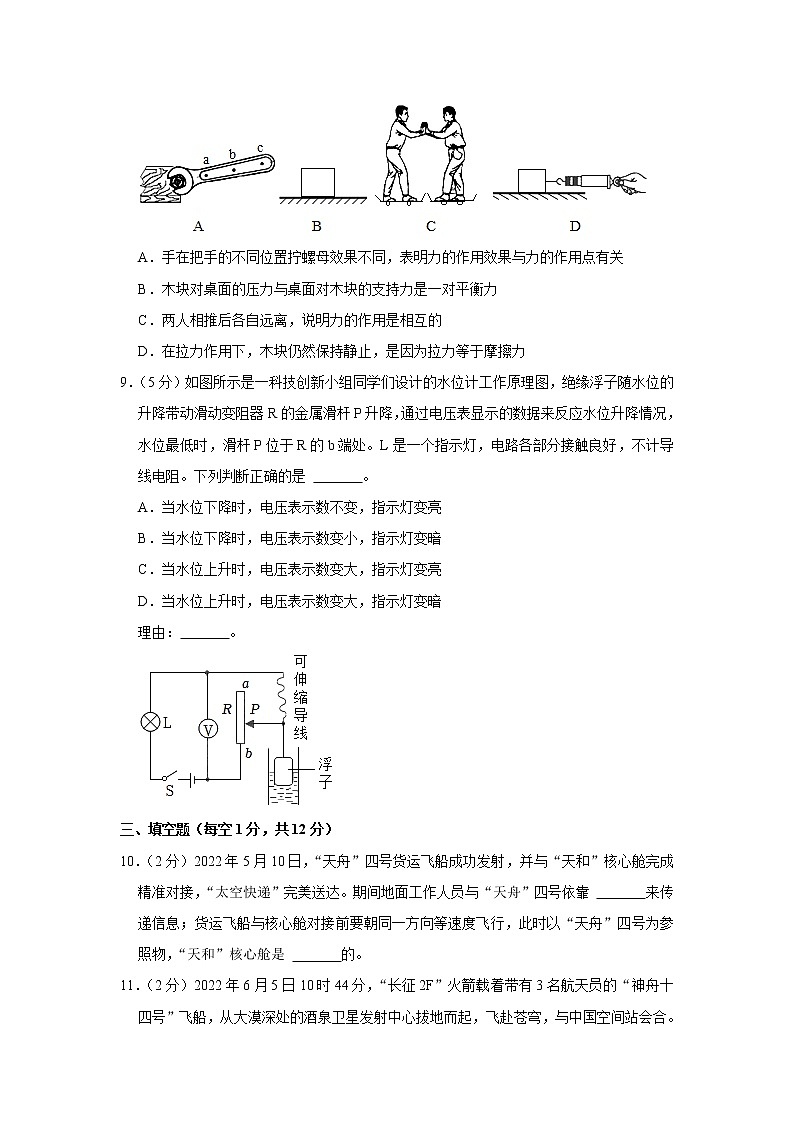

8．（5分）如图所示的力学现象。下列分析错误的是 ，选择理由 。
A．手在把手的不同位置拧螺母效果不同，表明力的作用效果与力的作用点有关
B．木块对桌面的压力与桌面对木块的支持力是一对平衡力
C．两人相推后各自远离，说明力的作用是相互的
D．在拉力作用下，木块仍然保持静止，是因为拉力等于摩擦力
9．（5分）如图所示是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P位于R的b端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是 。
A．当水位下降时，电压表示数不变，指示灯变亮
B．当水位下降时，电压表示数变小，指示灯变暗
C．当水位上升时，电压表示数变大，指示灯变亮
D．当水位上升时，电压表示数变大，指示灯变暗
理由： 。
三、填空题（每空1分，共12分）
10．（2分）2022年5月10日，“天舟”四号货运飞船成功发射，并与“天和”核心舱完成精准对接，“太空快递”完美送达。期间地面工作人员与“天舟”四号依靠 来传递信息；货运飞船与核心舱对接前要朝同一方向等速度飞行，此时以“天舟”四号为参照物，“天和”核心舱是 的。
11．（2分）2022年6月5日10时44分，“长征2F”火箭载着带有3名航天员的“神舟十四号”飞船，从大漠深处的酒泉卫星发射中心拔地而起，飞赴苍穹，与中国空间站会合。加速上升过程中，飞船的机械能 （选填“增大”、“减小”或“不变”），飞船外面的整流罩因与大气产生强烈摩擦温度升高，这是以 的方式改变了整流罩的内能。
12．（2分）如图所示，用两个完全相同的滑轮匀速提升质量相等的物体，不计轴处摩擦。其中省力的是 装置图，机械效率高的是 装置图。
13．（2分）利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，凸透镜对光有 （填“会聚”或“发散”）作用。如图乙所示，烛焰恰好在光屏上成清晰的像，此实验现象与 （填“照相机”“投影仪”或“放大镜”）的成像原理相同。
14．（4分）随着国家对于能源多样性的开发，天然气已进入了很多家庭。天然气是 （选填“可再生”或“不可再生”）能源。在使用天然气的过程中是将天然气的 能转化为内能。在能量的转移和转化过程中，可利用的能量在减少，是因为能量的转移和转化是具有 性。某辆出租车消耗50L的天然气所释放的热量为 J。（假设天然气在汽缸内完全燃烧，天然气的热值为4.0×107J/m3）
四、实验探究题（15题8分，16题12分，共20分）
15．（8分）小亚和同学们做了下面几个力学实验，请你和他们共同完成下列实验过程（g＝10N/kg）：
（1）在“探究浮力的大小与哪些因素有关”时，小亚使用的是如图甲所示的实验装置，实验结束后，根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙），根据图象回答下列问题：
①物体A浸没在水中之前，弹簧测力计的示数随A的下表面浸入水中深度的增加而减小，说明浮力与 （选填“物体体积”或“排开液体体积”）有关。物体A浸没在水中后，所受的浮力为 N，且保持不变，说明浸没在水中的物体所受的浮力与它浸没在水中的深度 （选填“有关”或“无关”）。
②物体A下表面所受液体压强p与其浸入水中深度h的关系图象应该是丙图中的 。
（2）小亚和同学们采用如下方法测量B液体的密度，请你将实验数据补充完整；
①用天平测出烧杯和B液体的总质量为150.4g；
②将B液体一部分倒入量筒中，读出体积为10mL；
③测量烧杯和剩余B液体的总质量时，天平平衡后，砝码和游码在标尺上所对的刻度值如图丁，则B液体的密度为 g/cm3。
（3）小亚将弹簧测力计挂着的物体A浸没在B液体中，此时弹簧测力计的示数 （选填“大于”、“小于”或“等于”）物体A浸没在水中时弹簧测力计的示数，说明浸在液体中的物体受到的浮力还与 有关。
16．（12分）在“测小灯泡额定电功率”的实验中，电源电压为6V保持不变，小灯泡的额定电压为2.5V，电阻约为10Ω；
（1）请根据电路图1把实物图连接完整；
（2）闭合开关前，滑动变阻器滑片P应该位于最 端（选填“左”或“右”）；
（3）连接电路时，刚连接好最后一根导线，小灯泡立即发光，且发现电压表的指针如图2所示偏转，则连接电路时存在的问题是：
① ；
② ；
（4）正确连接好电路后，闭合开关，移动滑动变阻器滑片，小灯泡不发光，电流表无示数，电压表的示数接近电源电压，则故障可能是小灯泡 ；
（5）排除故障后继续进行实验，将测得的数据记录在下面表格中；
小灯泡正常发光时，电流表的示数如图3所示，则小灯泡的额定功率是 W；
（6）第1次实验中，发现小灯泡不发光，原因是 ；
（7）小宇同学完成第一组数据的测量，要获得第二组数据，他应向 （选填“左”或“右”）端移动滑动变阻器的滑片；
（8）同组的小敏认为对于此实验多次测量的意义是便于求出平均功率达到减小测量误差的目的；你对小敏此观点的评价是 （选填“合理”或“不合理”），并说明理由 ；
（9）实验结束后，小组同学又利用这些数据还算出了小灯的电阻，但同学们发现各组小灯电阻的差异很大，造成小灯电阻差异大的原因是 ；
（10）利用该实验装置，将小灯泡换成一个定值电阻，还可探究电流与 的关系（选填“电压”或“电阻”）。
五、应用题（17题4分，18题6分，19题9分，共19分）
17．（2分）请根据如图所示，用箭头标注A点磁感线的方向。
18．（2分）请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
19．（6分）如图所示，电动自行车以其轻便、经济、环保倍受消费者青睐，某型号电动自行车的主要技术参数如表所示。（g＝10N/kg）求：
（1）小明质量为60kg，骑上电动自行车在水平路面行驶时两轮胎与地面的总接触面积为0.01m2，那么此时车对地面的压强多大？
（2）在某平直路段上，电动自行车以额定功率匀速行驶时，受到的阻力为40N，若行驶速度为7m/s，则10s内牵引力对自行车所做的功是多少J？
（3）请从安全角度解释，为什么骑电动车不能超载？
20．（9分）小宁在家里观察了豆浆机的构造、铭牌（如图甲）和制作豆浆的过程。发现其中用到了许多物理知识。
（1）机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动。“吸盘”是利用 起固定作用的。
（2）如图乙所示，豆浆机电源线的插头有三个脚，其中稍长些的脚连接了豆浆机的金属外克部分、电源线接入电路后可以把豆浆机的金属外壳与 相连接。
（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟。由此可知，豆浆机的电动机和电热器的连接方式是 。
（4）豆浆打好后，小宁打开豆浆机，闻到香味的同时他戴的眼镜的镜片已模糊不清。①“闻到香味”属于 现象；②“镜片模糊不清”发生的物态变化是 。
（5）豆浆机铭牌上的部分技术参数如表所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min。再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（6）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
2023年宁夏吴忠市盐池县五校联考中考物理一模试卷
（参考答案与详解）
一、选择题（每小题2分，共14分，在每个小题的选项中，只有一个选项符合题目要求，请将其序号填入题后的括号内。）
1．（2分）下列数据比较符合实际的是（ ）
A．一个中学生的体重为50N
B．一个成年人的体温约42℃
C．人体安全电压为220V
D．一个鸡蛋质量约60g
【解答】解：A、中学生的质量在50kg左右，受到的重力大约为G＝mg＝50kg×10N/kg＝500N左右。故A不符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故不符合实际；
C、经验证明，只有不高于36V的电压对人体才是安全的。故C不符合实际；
D、8个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在60g左右。故D符合实际。
故选：D。
2．（2分）下列关于声现象的表述，你认为正确的是（ ）
A．考场周边禁止鸣笛，是在声源处减弱噪声
B．“不敢高声语”中的“高”指声音的音调高
C．超声波的传播不需要介质
D．声音在真空中的传播速度为3×108m/s
【解答】解：A．考场周边禁止鸣笛，是在声源处减弱噪声的，故A正确；
B．“不敢高声语”中的“高”是指声音的响度大，故B错误；
C．声音的传播都需要介质，故C错误；
D．声音在15℃的空气中的传播速度为340m/s，故D错误。
故选：A。
3．（2分）下列关于厨房中发生的生活现象，说法正确的是（ ）
A．烧水时，发现水温达不到100℃就沸腾了，是因为气压高于标准大气压
B．茶壶的壶嘴和壶身构成连通器，当水静止时水面总是相平的
C．切菜刀的刀刃磨得很锋利是为了减小压强
D．油烟机抽走油烟的过程利用了流体中流速大的位置压强大
【解答】解：
A、气压低于标准大气压时，水的沸点低于100℃，故A错误；
B、茶壶的壶嘴和壶身构成了一个连通器，当里面的水不流动时，壶嘴的水面和壶身的水面保持相平，故B正确；
C、切菜刀的的刃要磨得很锋利，是在压力一定时，通过减小受力面积，来增大压强，故C错误；
D、抽油烟机是使空气流速加快，油烟机内的空气压强减小，外界压强大，从而把油烟抽走，故D错误。
故选：B。
4．（2分）沙画是起源于我国的一种民间文化艺术，将沙子洒在平板灯台上做出各种造型，灯台下方射出的光受到沙子的阻挡后，呈现出各种画面。下列图中的光现象与沙画的光学原理相同的是（ ）
A． 树荫下的“亮斑”B． 菜园坝大桥的“倒影”
C． 小鸟追车“照相”D． 雨后的“彩虹”
【解答】解：A.树荫下的“亮斑”是光的直线传播现象，故A正确；
B、菜园坝大桥的“倒影”，是由光的反射形成的，故B错误；
C、小鸟追车“照相”，属于折射现象，故C错误；
D、雨后的“彩虹”是光的色散，是由光的折射形成的，故D错误。
故选：A。
5．（2分）如图所示的机械中，使用时不能省力，但能省距离的是（ ）
A．动滑轮B．订书机
C．定滑轮D．镊子
【解答】解：
A、动滑轮实质是动力臂为阻力臂两倍的杠杆，能省力，但费距离；
B、订书机在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离；
C、定滑轮的实质是等臂杠杆，动力臂等于阻力臂，不省力，也不省距离；
D、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，费力但省距离。
故选：D。
6．（2分）新能源电动汽车大大地方便了公众的绿色出行。新能源电动汽车的核心部件是电动机，如图所示中能说明电动机工作原理的实验装置是（ ）
A．B．
C．D．
【解答】解：A．图示是奥斯特实验装置，表明电流周围存在磁场，故A不符合题意；
B．图示是通电导体在磁场中受力运动的实验装置，在此装置中电路中消耗的电能转化为导体的机械能，是电动机工作原理的实验装置，故B符合题意；
C．图示是电磁感应实验装置，这是发电机工作原理实验装置，故C不符合题意；
D．图示是电磁继电器的工作原理图，故D不符合题意。
故选：B。
7．（2分）汽车上的物理知识，以下说法正确的是（ ）
A．汽车轮胎上刻有花纹是为了减小摩擦
B．发动机外装有水箱，用循环流动的水帮助发动机散热——水的密度大
C．汽车的车身设计成流线型，是为了减小汽车行驶时的阻力
D．小汽车的后窗玻璃板中嵌有一道道的电热丝——天冷时它可以防止车外的水蒸气液化成小水珠附着于玻璃上
【解答】解：
A、轮胎上刻有花纹是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A错误；
B、因为水的比热容大，与同质量的其他物质相比，在吸收相同的热量的时候，温度升高慢。所以汽车的发动机外有一个水箱，利用循环流动的水冷却发动机，故B错误；
C、汽车的车身设计成流线型，是为了减小汽车行驶时受到的阻力，故C正确；
D、小汽车的后窗玻璃板中嵌有一道道的电热丝，它可以防止车内形成的水蒸气液化成水滴附着于玻璃上，故D错误。
故选：C。
二、选择说明（选出各题唯一正确的答案，并在横线上说明选择埋由．每题5分，共10分，不选、多选、错选均得0分）
8．（5分）如图所示的力学现象。下列分析错误的是 B ，选择理由 木块对桌面的压力与桌面对木块的支持力没有作用在同一物体上 。
A．手在把手的不同位置拧螺母效果不同，表明力的作用效果与力的作用点有关
B．木块对桌面的压力与桌面对木块的支持力是一对平衡力
C．两人相推后各自远离，说明力的作用是相互的
D．在拉力作用下，木块仍然保持静止，是因为拉力等于摩擦力
【解答】解：
A、用扳手拧螺丝时，手在把手的不同位置拧螺母效果不同，表明力的作用效果与力的作用点有关，故A正确；
B、木块对桌面的压力与桌面对木块的支持力分别作用在这两个物体上，是一对相互作用力，不是平衡力，故B错误；
C、甲推乙，甲对乙有一个力的作用，由于力的作用是相互的，乙对甲施加反作用力，所以两人会向后退，故C正确；
D、在拉力作用下，木块仍然保持静止，木块处于平衡状态，受到平衡力作用，所以拉力等于摩擦力，故D正确。
故答案为：B；木块对桌面的压力与桌面对木块的支持力没有作用在同一物体上。
9．（5分）如图所示是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况，水位最低时，滑杆P位于R的b端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。下列判断正确的是 D 。
A．当水位下降时，电压表示数不变，指示灯变亮
B．当水位下降时，电压表示数变小，指示灯变暗
C．当水位上升时，电压表示数变大，指示灯变亮
D．当水位上升时，电压表示数变大，指示灯变暗
理由： 当水位下降时，浮子带动滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，指示灯两端的电压变大，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小，即电压的示数变小，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI可知，指示灯的实际功率变大，灯泡变亮；反之，当水位上升时，浮子带动滑片上移，接入电路中的电阻变大，指示灯的实际功率变小，指示灯变暗，电压表的示数变大 。
【解答】解：当水位下降时，浮子带动滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，指示灯两端的电压变大，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小，即电压的示数变小，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI可知，指示灯的实际功率变大，灯泡变亮；
反之，当水位上升时，浮子带动滑片上移，接入电路中的电阻变大，指示灯的实际功率变小，指示灯变暗，电压表的示数变大，故D正确。
故答案为：D；当水位下降时，浮子带动滑片下移，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，指示灯两端的电压变大，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小，即电压的示数变小，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI可知，指示灯的实际功率变大，灯泡变亮；反之，当水位上升时，浮子带动滑片上移，接入电路中的电阻变大，指示灯的实际功率变小，指示灯变暗，电压表的示数变大。
三、填空题（每空1分，共12分）
10．（2分）2022年5月10日，“天舟”四号货运飞船成功发射，并与“天和”核心舱完成精准对接，“太空快递”完美送达。期间地面工作人员与“天舟”四号依靠 电磁波 来传递信息；货运飞船与核心舱对接前要朝同一方向等速度飞行，此时以“天舟”四号为参照物，“天和”核心舱是 静止 的。
【解答】解：电磁波能在真空中传播，地面工作人员利用电磁波传递信息来控制对接过程；
货运飞船与核心舱对接前要朝同一方向等速度飞行，它们之间没有位置的改变，所以以“天舟”四号为参照物，“天和”核心舱是静止的。
故答案为：电磁波；静止。
11．（2分）2022年6月5日10时44分，“长征2F”火箭载着带有3名航天员的“神舟十四号”飞船，从大漠深处的酒泉卫星发射中心拔地而起，飞赴苍穹，与中国空间站会合。加速上升过程中，飞船的机械能 增大 （选填“增大”、“减小”或“不变”），飞船外面的整流罩因与大气产生强烈摩擦温度升高，这是以 做功 的方式改变了整流罩的内能。
【解答】解：飞船的质量不变，速度变大，动能增大；高度增大，重力势能增大，故机械能增大；
飞船外面的整流罩因与大气产生强烈摩擦温度升高，这是以做功的方式改变了整流罩的内能。
故答案为：增大；做功。
12．（2分）如图所示，用两个完全相同的滑轮匀速提升质量相等的物体，不计轴处摩擦。其中省力的是 甲 装置图，机械效率高的是 乙 装置图。
【解答】解：甲图是动滑轮，乙图是定滑轮，因匀速提升的是质量相等的物体，所以所做的有用功相同。
使用乙图的定滑轮不省力，不用对滑轮做额外功，故机械效率高；
使用甲图的动滑轮可省力，但要对滑轮做额外功，故机械效率低。
故答案为：甲、乙。
13．（2分）利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，凸透镜对光有 会聚 （填“会聚”或“发散”）作用。如图乙所示，烛焰恰好在光屏上成清晰的像，此实验现象与 照相机 （填“照相机”“投影仪”或“放大镜”）的成像原理相同。
【解答】解：（1）利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，凸透镜对光有会聚作用；
（2）如图可知，物距大于像距，可以成倒立、缩小的实像，照相机就是利用此原理制成的。
故答案为：会聚；照相机。
14．（4分）随着国家对于能源多样性的开发，天然气已进入了很多家庭。天然气是 不可再生 （选填“可再生”或“不可再生”）能源。在使用天然气的过程中是将天然气的 化学 能转化为内能。在能量的转移和转化过程中，可利用的能量在减少，是因为能量的转移和转化是具有 方向 性。某辆出租车消耗50L的天然气所释放的热量为 2×106 J。（假设天然气在汽缸内完全燃烧，天然气的热值为4.0×107J/m3）
【解答】解：（1）天然气在地球上的储量是有限的，所以天然气属于不可再生能源；
（2）天然气燃烧时，将天然气的化学能转化为内能；
（3）能量的转化和转移都是有方向性的，例如在热传递过程中，内能只能从高温物体转移到低温物体，不能相反，否则就会引起其它的变化而消耗别的能量；
（4）天然气的体积V＝50L＝50dm3＝0.05m3，
则天然气完全燃烧所释放的热量：
Q＝qV＝4.0×107J/m3×0.05m3＝2×106J。
故答案为：不可再生；化学；方向；2×106。
四、实验探究题（15题8分，16题12分，共20分）
15．（8分）小亚和同学们做了下面几个力学实验，请你和他们共同完成下列实验过程（g＝10N/kg）：
（1）在“探究浮力的大小与哪些因素有关”时，小亚使用的是如图甲所示的实验装置，实验结束后，根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙），根据图象回答下列问题：
①物体A浸没在水中之前，弹簧测力计的示数随A的下表面浸入水中深度的增加而减小，说明浮力与 排开液体体积 （选填“物体体积”或“排开液体体积”）有关。物体A浸没在水中后，所受的浮力为 1 N，且保持不变，说明浸没在水中的物体所受的浮力与它浸没在水中的深度 无关 （选填“有关”或“无关”）。
②物体A下表面所受液体压强p与其浸入水中深度h的关系图象应该是丙图中的 D 。
（2）小亚和同学们采用如下方法测量B液体的密度，请你将实验数据补充完整；
①用天平测出烧杯和B液体的总质量为150.4g；
②将B液体一部分倒入量筒中，读出体积为10mL；
③测量烧杯和剩余B液体的总质量时，天平平衡后，砝码和游码在标尺上所对的刻度值如图丁，则B液体的密度为 1.1 g/cm3。
（3）小亚将弹簧测力计挂着的物体A浸没在B液体中，此时弹簧测力计的示数 小于 （选填“大于”、“小于”或“等于”）物体A浸没在水中时弹簧测力计的示数，说明浸在液体中的物体受到的浮力还与 液体密度 有关。
【解答】解：（1）①物体未浸没前，浸入深度增大，排开液体体积也增大，弹簧测力计示数减小，根据F浮＝G﹣F可知所受浮力逐渐变大，故可知物体所受浮力的大小跟物体排开液体的体积有关。由乙图可知，物重为1.2N，浸没时弹簧测力计示数0.2N，利用F浮＝G﹣F＝1.2N﹣0.2N＝1N。当浸没后深度增大时，由弹簧测力计示数不变，可知浮力不变，故得出：浮力与浸没深度无关。
②物体浸入水中深度越大时，由p＝ρgh可知，ρ水一定时，液体压强p与浸入深度h成正比的关系，即可确定正确的图象是：D。
（2）由丁图可知，烧杯和剩余B液体的总质量m2＝100g+20g+10g+5g+4.4g＝139.4g，
量筒中液体质量m＝m1﹣m2＝150.4g﹣139.4g＝11g，量筒中液体体积V＝10mL＝10cm3，
B液体密度ρB＝＝＝1.1g/cm3。
（3）物体A分别浸没在不同液体时，V排一定，ρB＞ρ水，由阿基米德原理可知，F浮B＞F浮水，再根据F＝G﹣F浮可知，物体A重力G一定，故浸没B液体时弹簧测力计示数小于浸没水中时弹簧测力计示数，从而说明浸在液体中的物体所受的浮力还与液体密度有关。
故答案为：
（1）①排开液体体积；1；无关。
②D。
（2）1.1。
（3）小于；液体密度。
16．（12分）在“测小灯泡额定电功率”的实验中，电源电压为6V保持不变，小灯泡的额定电压为2.5V，电阻约为10Ω；
（1）请根据电路图1把实物图连接完整；
（2）闭合开关前，滑动变阻器滑片P应该位于最 右 端（选填“左”或“右”）；
（3）连接电路时，刚连接好最后一根导线，小灯泡立即发光，且发现电压表的指针如图2所示偏转，则连接电路时存在的问题是：
① 连接电路时没有断开开关 ；
② 电压表的正负接线柱接反了 ；
（4）正确连接好电路后，闭合开关，移动滑动变阻器滑片，小灯泡不发光，电流表无示数，电压表的示数接近电源电压，则故障可能是小灯泡 断路 ；
（5）排除故障后继续进行实验，将测得的数据记录在下面表格中；
小灯泡正常发光时，电流表的示数如图3所示，则小灯泡的额定功率是 0.75 W；
（6）第1次实验中，发现小灯泡不发光，原因是 小灯泡的实际功率过小 ；
（7）小宇同学完成第一组数据的测量，要获得第二组数据，他应向 左 （选填“左”或“右”）端移动滑动变阻器的滑片；
（8）同组的小敏认为对于此实验多次测量的意义是便于求出平均功率达到减小测量误差的目的；你对小敏此观点的评价是 不合理 （选填“合理”或“不合理”），并说明理由 小灯泡在不同电压下，实际功率是不同的，求平均值没有意义 ；
（9）实验结束后，小组同学又利用这些数据还算出了小灯的电阻，但同学们发现各组小灯电阻的差异很大，造成小灯电阻差异大的原因是 灯丝电阻受温度影响较大，小灯泡在不同电压下，灯丝温度不同 ；
（10）利用该实验装置，将小灯泡换成一个定值电阻，还可探究电流与 电压 的关系（选填“电压”或“电阻”）。
【解答】解：（1）由电路图知，电流从电源正极流出，依次经过滑动变阻器、电流表、灯泡回到电源负极，电压表并联在灯泡两端，小灯泡的额定电压为2.5V小于3V，故用0～3V小量程；根据欧姆定律得，通过灯泡的额定电流约为I＝＝＝0.25A＜0.6A，电流表用0～0.6A接入电路，如图所示：
（2）为保护电路，闭合开关前，滑动变阻器滑片P应该位于最最大阻值处，即最右端；
（3）连接电路时，刚连接好最后一根导线，小灯泡立即发光，说明电路是通路，即连接电路时没有断开开关。电压表正确接入电路指针应正向偏转，但发现电压表的指针如下图所示反向偏转，则连接电路时，电压表的正负接线柱接反了，所以存在的问题是：①连接电路时没有断开开关；②电压表的正负接线柱接反了；
（4）正确连接好电路后，闭合开关，移动滑动变阻器滑片，小灯泡不发光，电流表无示数，说明电路断路，电压表的示数接近电源电压，则故障可能是小灯泡断路；
（5）电流表用0～0.6A接入电路，分度值为0.02A，小灯泡正常发光时，如图所示电流表的示数0.30A，则小灯泡的额定功率是：P额＝U额I正常＝2.5V×0.30A＝0.75W；
（6）第1次实验中，由记录表中数据知，小灯泡两端电压太小，通过的电流小，导致发现小灯泡不发光，所以原因是小灯泡的实际功率过小；
（7）由表中数据可知，小灯泡两端电压变大，则滑动变阻器两端电压变小，由串联电路的分压原理可知，变阻器接入电路中的电阻应变小，向左端移动滑动变阻器的滑片；
（8）小敏的观点不正确，由表中数据可知，小灯泡在不同电压下，实际功率是不同的，求平均值没有意义；
（9）利用这些数据还算出了小灯泡的电阻，发现各组小灯泡电阻的差异很大，因为灯丝电阻受温度影响较大，小灯泡在不同电压下，灯丝温度不同，所以电阻不同；
（10）将小灯泡换成一个定值电阻，即电阻不变，改变电阻两端和通过的电流，根据控制变量法知，所以还可探究电流与电压的关系。
故答案为：（1）见解答图：（2）右；（3）：①连接电路时没有断开开关；②电压表的正负接线柱接反了；（4）断路；（5）0.75；（6）小灯泡的实际功率过小；（7）左；（8）不合理；小灯泡在不同电压下，实际功率是不同的，求平均值没有意义；（9）灯丝电阻受温度影响较大，小灯泡在不同电压下，灯丝温度不同；（10）电压。
五、应用题（17题4分，18题6分，19题9分，共19分）
17．（2分）请根据如图所示，用箭头标注A点磁感线的方向。
【解答】解：根据安培定则可知，通电螺线管右侧为N极，左侧为S极，在磁体外部，磁感线从磁体N极出发，回到S极，据此作图如下：
故答案为：见上图。
18．（2分）请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。
【解答】解：
（1）台灯的接法：火线进入开关，再连接滑动变阻器，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：
19．（6分）如图所示，电动自行车以其轻便、经济、环保倍受消费者青睐，某型号电动自行车的主要技术参数如表所示。（g＝10N/kg）求：
（1）小明质量为60kg，骑上电动自行车在水平路面行驶时两轮胎与地面的总接触面积为0.01m2，那么此时车对地面的压强多大？
（2）在某平直路段上，电动自行车以额定功率匀速行驶时，受到的阻力为40N，若行驶速度为7m/s，则10s内牵引力对自行车所做的功是多少J？
（3）请从安全角度解释，为什么骑电动车不能超载？
【解答】解：（1）小明重力G＝mg＝60kg×10N/kg＝600N；
车对地面的压力：
F＝G+G车＝G+m车g＝600N+80kg×10N/kg＝1400N，
车对地面的压强：
p＝＝＝1.4×105Pa；
（2）因电动自行车是匀速行驶，处于平衡状态，
所以受到的牵引力和阻力是一对平衡力，
即自行车的动力F＝f＝40N，
动力对自行车所做的功：
W有＝Fs＝Fvt＝40N×7m/s×10s＝2800J；
（3）质量越大，惯性越大，遇到紧急情况刹车时，惯性越大越难以改变运动状态而停下来。
答：（1）此时车对地面的压强为1.4×105Pa。
（2）10s内牵引力对自行车所做的功是2800J。
（3）质量越大，惯性越大，遇到紧急情况刹车时，惯性越大越难以改变运动状态而停下来。
20．（9分）小宁在家里观察了豆浆机的构造、铭牌（如图甲）和制作豆浆的过程。发现其中用到了许多物理知识。
（1）机座底部安装有三个小橡皮碗，相当于“吸盘”，可以防止豆浆机在打浆时位置发生移动。“吸盘”是利用 大气压 起固定作用的。
（2）如图乙所示，豆浆机电源线的插头有三个脚，其中稍长些的脚连接了豆浆机的金属外克部分、电源线接入电路后可以把豆浆机的金属外壳与 大地 相连接。
（3）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成。制作豆浆的过程是先加热，再打浆，再加热煮熟。由此可知，豆浆机的电动机和电热器的连接方式是 并联 。
（4）豆浆打好后，小宁打开豆浆机，闻到香味的同时他戴的眼镜的镜片已模糊不清。①“闻到香味”属于 扩散 现象；②“镜片模糊不清”发生的物态变化是 液化 。
（5）豆浆机铭牌上的部分技术参数如表所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min。再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（6）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
【解答】解：
（1）当把豆浆机放在平整的桌面上时，把橡皮碗内的空气排出，大气压将皮碗紧紧的压在桌面上，防止豆浆机在打浆时位置发生移动；
（2）豆浆机电源线的插头有三个脚，其中稍长些的脚是把豆浆机的金属部分与大地相连接；
（3）豆浆机的加热和打浆是交替进行的，显然电热器（电热丝）和电动机在工作时互不影响，因此它们是并联连接。
（4）闻到香味，是因为豆浆的分子在做无规则运动，是扩散现象；看不清豆浆是因为豆浆机内的水蒸气遇到冷的镜片液化成小水滴附着在镜片上。
（5）由P＝可得，
豆浆机在额定电压下打浆3min分钟消耗电能：W1＝P1t1＝180W×3×60s＝3.24×104J。
豆浆机在额定电压下加热时10min分钟消耗电能：W2＝P2t2＝800W×10×60s＝4.8×105J。
制作一次豆浆，豆浆机消耗的电能：W＝W1+W2＝3.24×104J+4.8×105J＝5.124×105J；
（6）在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，越存在安全隐患。
故答案为：
（1）大气压；（2）大地；（3）并联；（4）扩散；液化；（5）制作一次豆浆，豆浆机消耗的电能是5.124×105J；（6）根电源线芯线比合格产品细，电阻大，据Q＝I2Rt得，电流相同时，电阻越大，电流产生的热量越多，容易发生火灾。
实验次数
电压U/V
电流I/A
电功率
小灯泡的发光情况
1
0.5
0.16
不发光
2
1
0.2
较暗
3
1.5
0.25
较亮
4
2.5
正常发光
5
3
0.32
发出耀眼的光
型号
TDR0178Z
无刷电机
48V
整车质量
80kg
外包尺寸
1860mm×530mm×1050mm
额定电压
220V
额定频率
50Hz
电动机额定功率
180W
电热器额定功率
800W
实验次数
电压U/V
电流I/A
电功率
小灯泡的发光情况
1
0.5
0.16
不发光
2
1
0.2
较暗
3
1.5
0.25
较亮
4
2.5
正常发光
5
3
0.32
发出耀眼的光
型号
TDR0178Z
无刷电机
48V
整车质量
80kg
外包尺寸
1860mm×530mm×1050mm
额定电压
220V
额定频率
50Hz
电动机额定功率
180W
电热器额定功率
800W
