2023年宁夏中卫市中宁县中考物理第五次联考试卷
展开
这是一份2023年宁夏中卫市中宁县中考物理第五次联考试卷，共25页。试卷主要包含了6V等内容，欢迎下载使用。

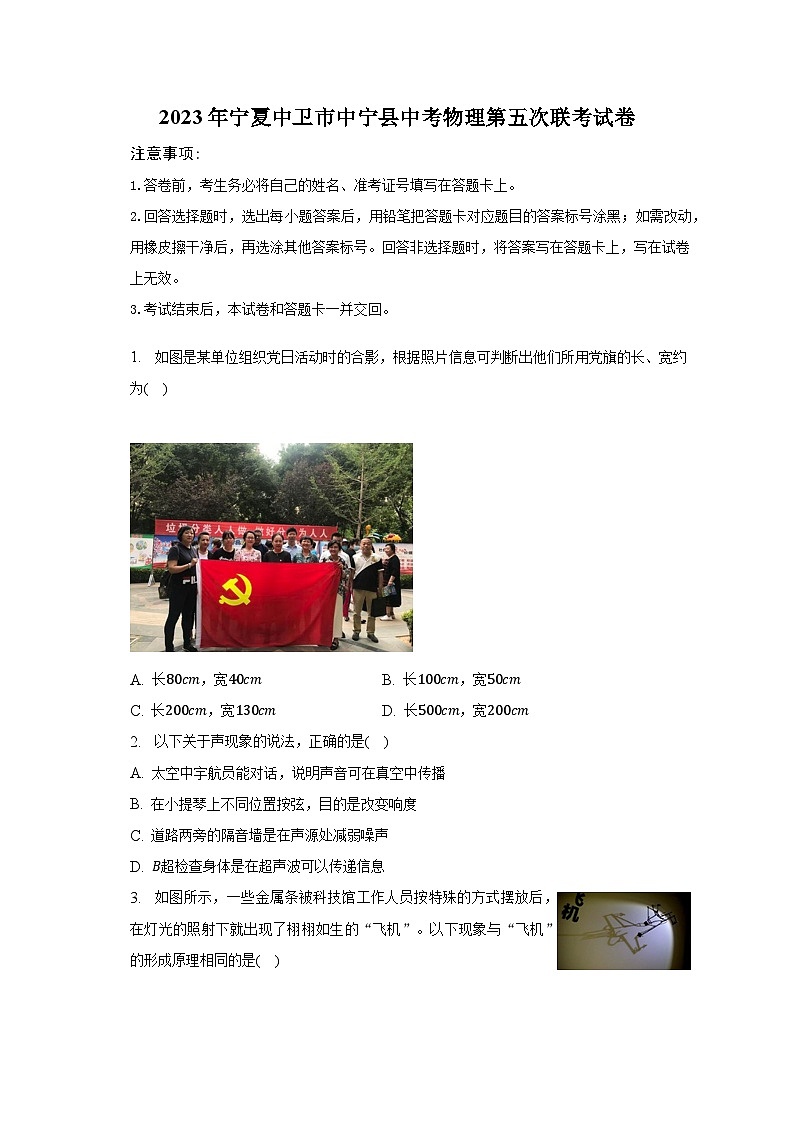

2023年宁夏中卫市中宁县中考物理第五次联考试卷
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
1. 如图是某单位组织党日活动时的合影，根据照片信息可判断出他们所用党旗的长、宽约为( )
A. 长80cm，宽40cm B. 长100cm，宽50cm
C. 长200cm，宽130cm D. 长500cm，宽200cm
2. 以下关于声现象的说法，正确的是( )
A. 太空中宇航员能对话，说明声音可在真空中传播
B. 在小提琴上不同位置按弦，目的是改变响度
C. 道路两旁的隔音墙是在声源处减弱噪声
D. B超检查身体是在超声波可以传递信息

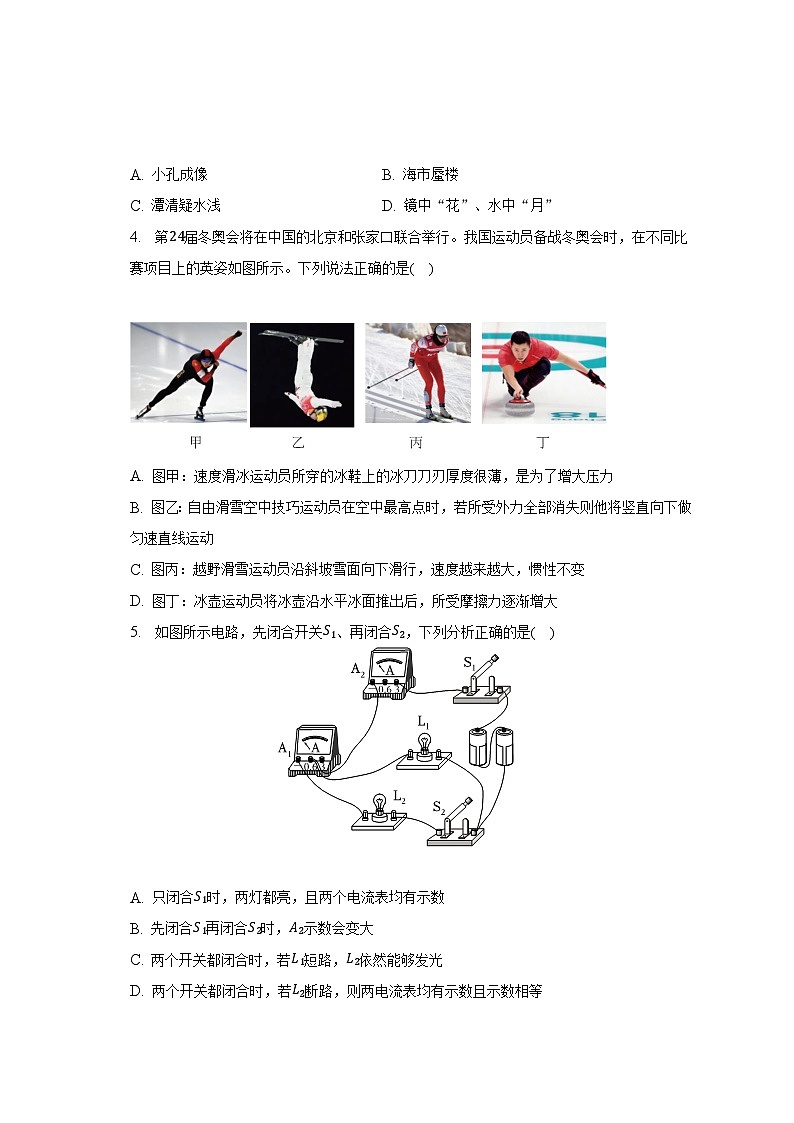

3. 如图所示，一些金属条被科技馆工作人员按特殊的方式摆放后，在灯光的照射下就出现了栩栩如生的“飞机”。以下现象与“飞机”的形成原理相同的是( )
A. 小孔成像 B. 海市蜃楼
C. 潭清疑水浅 D. 镜中“花”、水中“月”
4. 第24届冬奥会将在中国的北京和张家口联合举行。我国运动员备战冬奥会时，在不同比赛项目上的英姿如图所示。下列说法正确的是( )
A. 图甲：速度滑冰运动员所穿的冰鞋上的冰刀刀刃厚度很薄，是为了增大压力
B. 图乙：自由滑雪空中技巧运动员在空中最高点时，若所受外力全部消失则他将竖直向下做匀速直线运动
C. 图丙：越野滑雪运动员沿斜坡雪面向下滑行，速度越来越大，惯性不变
D. 图丁：冰壶运动员将冰壶沿水平冰面推出后，所受摩擦力逐渐增大
5. 如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是( )
A. 只闭合S1时，两灯都亮，且两个电流表均有示数
B. 先闭合S1再闭合S2时，A2示数会变大
C. 两个开关都闭合时，若L1短路，L2依然能够发光
D. 两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
6. 商场中的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运行快慢的电路如图所示，R0的阻值随压力的变化而变化，当人站在电梯上时，S闭合，通过电磁铁线圈的电流变大，电磁铁的磁性变强，动触点与静触点2连接，电动机的转速变快。以下说法正确的是( )
A. R0的阻值随压力的增大而增大
B. 当压力增大时，电压表示数减小
C. 当开关S闭合时，电磁铁上端为N极
D. 若将R1换成阻值更小的电阻，没人时电动机转速变得更慢
7. 便携式酒精测试仪是交警查酒(醉)驾的利器。如图甲是其原理图，电源电压恒为3V，RP是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示。R0是报警器，阻值恒为50Ω。当电压表的示数为1.5V时，以下分析正确的是( )
规定：每100mL气体中酒精量M
非酒驾
M<20mg
酒驾
20mg≤M<80mg
醉驾
M≥80mg
A. 当酒精浓度为0时，电压表的示数为0.6V
B. 电压表的示数越大，说明酒精气体浓度越小
C. 当电压表的示数为1.5V时，可知被查者非酒驾
D. 酒精气体传感器的阻值随着酒精气体浓度的增大而增大
8. 如图甲所示是物理小组同学“探究冰熔化时温度的变化规律”和“水沸腾时温度的变化规律”所用的实验装置(A、B是两支温度计)。图乙、丙是小组同学根据实验现象及数据绘制的图像。以下说法错误的是______ 。
A.分析乙图可知，冰是晶体
B.分析丙图可知，当地气压低于标准大气压
C.这个实验过程中，是利用热传递的方式改变物体的内能
D.丙图像的数据是通过观察记录甲图中A温度计的示数绘制的
选择理由______ 。
9. 如表是小明家电饭煲铭牌，如图是电能表的部分信息，将电饭煲接在家庭电路中使用时，下列说法正确的是______ 。
额定电压
220V
频率
50Hz
额定功率
高档
1800W
中档
1200W
低挡
500W
A.电饭煲是利用电流的磁效应工作的
B.电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时大
C.关闭家中其它所有用电器，只将电饭煲接入电路中，通电1min，电能表指示灯闪烁48次，说明此时电饭煲处于高挡位工作状态
D.家中此时若只接入这个电饭煲用高温挡做饭，则不能再同时接入一个功率为2kW的空调。
选择理由______ 。
10. 如图所示是孩子们喜欢的玩具“竹蜻蜓”，用手握住它的杆并对搓一下再放手，它就会向上飞去。这是因为竹片旋转时对下方空气有一个向下的作用力，因为______ ，空气就会对它产生一个向______ 的推力使其向上运动。______ (选填“大型客机”或“直升机”)的升空原理与“竹蜻蜓”是一样的。
11. 在“天宫课堂”中，航天员王亚平用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如图1所示，这是由于在中国空间站，乒乓球所受浮力______ (选填“小于重力”、“大于重力”或“几乎为零”)而悬停不动。在地面课堂的同学们也做同样的实验：用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球会迅速上浮直到漂浮如图2所示。乒乓球露出水平前，其所受浮力______ (选填“>”“<”或“=”)重力。
12. 如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______ ；试电笔发亮时，火线、试电笔、人体与大地构成______ 联电路。
13. 如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是______ (选填“电磁感应”或“磁场对电流的作用”)。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______ (选填“电源”或“用电器”)。
14. “珍爱生命，注意用电安全”是同学们日常生活中必须具有的安全意识。小鑫的爸爸想给放在室外的电动自行车充电，家中插线板的导线长度不够，找来一段足够长的导线，把两段导线连接起来，增加了插线板导线的长度。小鑫看到后告诉爸爸，导线连接处往往比别处更容易发热，易被烧断，甚至引起火灾，存在安全隐患。请你用学过的知识来解释其中的原因。插线板的上的开关闭合后，插孔才能提供电压，请在图中画出它的连线(用笔画线代替导线)。
15. 深圳市近期运用无人环卫机器人大力推动环卫车“革命”。这种机器人安装了多个高精度摄像头和激光雷达等传感器，它可以及时感应到行人、树木等障碍物，通过转弯、刹车等方式来避让。机器人清扫路面是通过旋转圆形扫把摩擦地面，采用大功率吸尘器吸尘，利用喷嘴喷出水雾防止尘土飞扬。天气炎热时，它可以通过洒水来降温。服务结束后，它会自行返回垃圾站倒垃圾、加水、充电，为下一次服务做好准备。
请你仿照示例完成下表，要求从材料中摘抄出涉及物理知识的相关描述，并写出对应的物理知识或规律(不能与示例相同，知识点不重复)。
序号
相关描述
物理知识或规律
示例
激光雷达
光的反射
①
______
______
②
______
______
16. 2021年5月15日，我国首个火星探测器“天问一号”成功登陆火星，这是中国航天领域的里程碑事件，如图为探测器离轨着陆火星全过程及“祝融号”火星车的示意图，已知g火星=3.76N/kg，请回答。
(1)“祝融号”进入火星大气后减速下降时，相对于火星表面是______ 的(填“运动”或“静止”)；“天问一号”探测器着陆有降落伞减速和动力减速等过程，动力减速采用喷气方式，在此过程中着陆器受力是______ (选填“平衡”或“不平衡”)的。
(2)由于火星上没有类似于地磁场的磁场分布，所以在火星上______ (填“能”或“不能”)使用指南针辨别方向。火星极地附近的干冰(固态二氧化碳)是大气中的二氧化碳放热______ (选填物态变化名称)形成的。
(3)着陆后，“祝融号”火星车从着陆器中驶出，已知火星车质量为240kg，共有6个车轮，若每个车轮与火星表面的接触面积为4.0×10−3m2，求“祝融号”对火星水平平整表面的压强。
17. 我国自主研制的某新型航空飞机，它的热效率(η热)和推进效率(η推)都较高。所谓热效率是指发动机获得的机械能与燃料完全燃结产生的内能之比，而推进效率则是指发动机对飞机的推力所做的功与发动机获得的机械能之比。已知飞机飞行时所受阻力f与运行速度v的关系如表。若某次航行中飞机以720km/h的水平速度匀速巡航0.5h，需要完全燃烧热值为5.0×107J/kg的燃油1080kg。分析并完成以下问题：
速度/(m/s)
100
200
300
400
500
阻力f/N
0.9×104
3.6×104
8.1×104
1.44×105
2.25×105
(1)飞机在这次匀速巡航的过程中，推力做功的功率。
(2)1080kg燃油完全燃烧释放的热量。
(3)若发动机的推进效率为60%，则发动机获得的机械能为多大？发动机的热效率为多大？
(4)分析：飞机水平匀速巡航时，发动机的推力随着巡航速度的变大而______ ；动能______ 、机械能______ (均选填“变大”“变小”或“不变”)(忽略燃油的消耗对飞机质量的影响)。
18. 请用如图所示的装置做“探究凸透镜成像规律”实验：
(1)图中光屏上恰好成一清晰的像，该像的性质是倒立、______ 的实像。(选填“缩小”“放大”或“等大”)
(2)若只移动图中的蜡烛和光屏，可以模拟照相机成像原理的操作是______ (填字母)。
A.都左移
B.都右移
C.蜡烛左移，光屏右移
D.蜡烛右移，光屏左移
(3)成像清晰后，保持凸透镜、蜡烛位置不动，在凸透镜左侧某刻线处放上了另一透镜，光屏上的像变得模糊，向右移动光屏像又变得清晰。则这个透镜对光线具有______ 作用(选填“会聚”或“发散”)，可用于矫正______ (选填“近视眼”或“远视眼”)。
19. 小明和小华想测量木块(表面经处理，不吸水)的密度。
(1)下面是小明的测量步骤，请你帮他填写完整：
①天平调平衡后，将砝码盒中最小的砝码放入右盘后，指针位置如图甲所示，接下来应该______ (选填序号)。
A.向左调节平衡螺母
B.直接向右移动游码
C.取下最小的砝码，然后移动游码
②在量筒中加适量的水，如图丙(a)所示，读出其体积为40mL；
③用细线系住一小铁块，浸没在量筒的水中，如图丙(b)所示，读出其总体积为60mL；
④将铁块挂在木块的下面，一起浸没在量筒的水中，如图丙(c)所示。木块的体积为______ cm3；
⑤根据上述数据计算出该木块的密度为______ g/cm3。
(2)小华没有使用天平与量筒，设计了如图丁所示的方法，借助于水(密度已知ρ水)，利用所学过的浮力知识也测出了木块的密度，实验过程如下：
①向容器内倒入适量的水，如图丁(a)所示，水的体积记作Va。
②将木块轻轻放入容器中，如图丁(b)所示，液面上升至Vb。
③用细针将木块按压，使木块浸没于水中，如图丁(c)所示，液面上升至Vc。
④请用所测物理量，写出木块密度表达式的推导过程(必须有适当的文字说明)：木块的密度ρ木块= ______ (用测量值表示，ρ水已知)。
20. 在探究杠杆平衡条件实验中：
(1)物理小组同学安装好杠杆后，发现其左端下沉，如图甲所示，为了______ 应使杠杆在水平置平衡，则需将平衡螺母向______ 调节。
(2)如图乙所示，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置平衡，沿______ 方向施力，拉力最小，大小为______ N。
21. 用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。
(1)用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。
(2)闭合开关前将滑动变阻器的滑片调至B端的目的是______ 。闭合开关，移动滑片，发现电流表有示数，电压表示数为零。若电路仅有一处故障，故障是______ 。
(3)排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I−U图像。
序号
1
2
3
4
5
电压U/V
1.2
20
2.2
2.4
2.8
电流I/A
0.12
0.20
0.22
0.24
0.28
分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。先将10Ω的电阻两端的电压调为1.5V，记录此时电流表的示数；接着将10Ω换成15Ω，应将滑动变阻器的滑片向______ 端(选填“A”或“B”)移动，使得电压表示数仍为1.5V，再次记录此时电流表的示数。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是滑动变阻器的最大阻值______ (选填“过大”或“过小”)。
答案和解析
1.【答案】C
【解析】解：成年人的身高在170cm左右。由图知，党旗的长度略大于身高，宽度略小于身高，所以分别在200cm，宽130cm左右。
故选：C。
此题考查对生活中常见物体长度的估测，结合对生活的了解和对长度单位及其进率的认识，找出符合生活实际的答案。
长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象作出判断。如：中学生拳头的宽度在10cm左右；中学生伸开手掌，大拇指指尖到中指指尖的距离(一拃)大约15cm；成年人的身高在170cm左右，一步的步幅在75cm左右；一层楼的高度在3m左右，等等。
2.【答案】D
【解析】解：
A、太空中宇航员能对话，依靠的是电磁波，而声音不能在真空中传播，故A错误；
B、在小提琴上不同位置按弦，改变琴弦的振动频率，改变音调，故B错误；
C、道路两旁的隔音墙是在传播过程中减弱噪声，故C错误；
D、B超检查身体是在超声波可以传递信息，故D正确。
故选：D。
(1)声音的传播需要介质，声音不能在真空中传播；
(2)音调的高低与频率有关，响度的大小与振幅和距离声源的远近有关；
(3)减弱噪声方法有：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱；
(4)声音可以传递信息和能量。
本题是一道有关声现象的综合题，比较简单。
3.【答案】A
【解析】解：一些金属条被科技馆工作人员按特殊的方式摆放后，在灯光的照射下就出现了栩栩如生的“飞机”。这些飞机是由于光的直线传播形成的。
A、小孔成像是由于光的直线传播形成的，与“飞机”的成因相同，故A符合题意；
B、海市蜃楼是由于光的折射形成的，与“飞机”的成因不同，故B不符合题意；
C、潭清疑水浅是由于光的折射形成的，与“飞机”的成因不同，故C不符合题意；
D、镜中“花”、水中“月”是由于光的反射形成的，与“飞机”的成因不同，故D不符合题意。
故选：A。
(1)光在同种均匀介质中是沿直线传播的。
(2)小孔成像、影子、日食、月食、激光准直等都是光的直线传播的实例。
本题主要考查了光的直线传播，关键是知道生活中的光现象与光的直线传播、光的反射、光的折射的对应关系。
4.【答案】C
【解析】解：A、速度滑冰运动员所穿的冰鞋上的冰刀刀刃厚度很薄，是为了在压力一定时，减小受力面积，增大压强，故A错误；
B、自由滑雪空中技巧运动员在空中最高点时，仍存在水平向前的速度，所以若所受外力全部消失则他将水平方向做匀速直线运动，故B错误；
C、惯性的大小只与物体的质量有关，越野滑雪运动员沿斜坡雪面向下滑行，速度越来越大，但质量不变，所以惯性不变，故C正确；
D、冰壶运动员将冰壶沿水平冰面推出后，冰壶对冰面的压力不变、接触面的粗糙程度不变，因此它所受摩擦力不变，故D错误。
故选：C。
(1)在压力一定时，减小受力面积可增大压强；
(2)根据牛顿第一定律可做出判断；
(3)一切物体都有保持原来运动状态不变的性质，叫惯性，惯性的大小只与物体的质量有关；
(4)滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
本题通过冰雪运动场景，考查了对压强、力与运动的关系、惯性、摩擦力等知识的理解与应用，属力学基础题。
5.【答案】B
【解析】解：A、根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中，所以A2有示数、A1无示数，故A错误；
B、再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A2示数变大，故B正确；
C、两个开关都闭合时，若L1短路，则电源短路，所以L2不能发光，故C错误；
D、两个开关都闭合时，若L2断路，则电流表A1断路，无示数；电流表A2测量电路中的电流，有示数，所以两个电流表示数不相等，故D错误。
故选：B。
根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中；再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流，根据并联电路的电流规律分析S2闭合前后电流表A2示数的变化；
并联电路中，各支路互不影响，若一条支路短路，则电源短路，据此分析。
本题考查了电路的识别和并联电路的特点，明确电路的连接方式是解题的关键。
6.【答案】B
【解析】解：A、当人站在电梯上，通过电磁铁线圈的电流变大，根据欧姆定律可知，R0的阻值是变小的，即R0的阻值随压力的增大而减小，故A错误；
B、由图可知，电压表测量的是R0两端的电压，当压力增大时，R0的阻值变小，根据串联电路的分压规律可知，R0分担的电压变小，电压表示数变小，故B正确；
C、由安培定则可知，当开关S闭合时，电磁铁下端为N极，故C错误；
D、若将R1换成阻值小的电阻，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电动机接入电路中，转速会变快，故D错误。
故选：B。
(1)根据人站在电梯上，通过电磁铁线圈的电流的变化判定R0的阻值随压力的变化；
(2)根据串联电路的分压规律分析电压表示数的变化；
(3)利用安培定则判断螺线管的磁极
(4)根据电阻的变化判定电路中电流的变化和电磁铁磁性的变化，根据磁性变化判定工作电路的连接方式。
本题考查应用物理知识解决实际问题的能力，在本题中应认清电路的构造，联系所学知识进行解答。
7.【答案】A
【解析】解：由电路图可知，闭合开关后，酒精气体传感器电阻和定值电阻R0串联，电压表测R0两端的电压。
A、由图象可知，当气体中酒精浓度为0时，酒精气体传感器的阻值Rp=200Ω，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：
I=UR=UR0+Rp=3V50Ω+200Ω=0.012A，
则电压表示数为：U0=IR0=0.012A×50Ω=0.6V，故A正确；
BD、电压表的示数越大，说明电路中电流越大，根据欧姆定律可知酒精传感器的电阻越小，由图象知酒精气体传感器电阻随酒精气体的浓度的增加而减小可知电压表的示数越大，酒精气体浓度越大，故BD错误；
C、当电压表的示数为1.5V时，因串联电路中各处的电流相等，所以，电路中的电流：
I′=U0′R0=1.5V50Ω=0.03A，
因串联电路中总电压等于各分电压之和，所以，酒精气体传感器两端的电压
Up′=U−U0′=3V−1.5V=1.5V，
根据I=UR可得酒精气体传感器的阻值
Rp′=Up′I′=1.5V0.03A=50Ω，
由图像可知，当酒精气体传感器的阻值为50Ω时，100mL的气体酒精浓度在20mg与80mg之间，所以该司机属于酒驾，故C错误。
故选：A。
由电路图可知，闭合开关后，酒精气体传感器电阻和定值电阻R0串联，电压表测R0两端的电压。
(1)根据图象读出当气体中酒精浓度为0时酒精气体传感器的阻值，根据电阻的串联和欧姆定律求出电路中的电流，然后根据欧姆定律求出电压表示数；
(2)电压表的示数越大，根据欧姆定律可知电路中电流的变化和电路中总电阻的变化，据此可知酒精气体传感器的阻值变化，根据图象即可判断阻值随酒精气体的浓度变化特点，据此可知酒精气体浓度的变化；
(3)当电压表的示数为1.5V时，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用串联电路的电压特点求出酒精气体传感器两端的电压，再利用欧姆定律求出酒精气体传感器的阻值，然后根据图象读出100mL的气体中酒精浓度的大小，进一步判断出该司机属于酒驾还是醉驾。
本题考查了串联电路的特点和欧姆定律的应用，从图像中获取有用的信息是关键。
8.【答案】D 丙图没有冰的熔化过程
【解析】解：
A、由图乙可知，冰在熔化过程中温度不变，持续吸热，因此冰是晶体，故A正确；
B、水沸腾后温度不变，由图丙可知，水的沸点为98℃；在1个标准大气压下水的沸点是100℃，气压越高，水的沸点越高，因此当地气压低于1个标准大气压，故B正确；
C、实验过程中，是利用热传递的方式改变物体的内能，故C正确；
D、A温度计测量冰的熔化过程，丙图没有冰的熔化过程，故D错误。
故答案为：D；丙图没有冰的熔化过程。
(1)晶体在熔化过程中温度不变，持续吸热；
(2)水沸腾时温度不变，该不变的温度就是沸点；在1个标准大气压下水的沸点是100℃，气压越大，沸点越高，据此分析当地的气压与标准大气压之间的关系；
(3)改变内能的方式：做功和热传递；
(4)A温度计测量冰的熔化过程。
本题考查晶体熔化的特点和水沸腾的条件和特点的掌握，题目较综合，难度不大。
9.【答案】C 1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，指示灯闪烁48次时，电饭锅消耗的电能：W=481600kW⋅h=0.03kW⋅h，电饭锅的电功率：P=Wt=0.03kW⋅h160h=1.8kW=1800W，电饭煲处于高挡位
【解析】解：A、电饭煲工作时把电能转化为内能，是利用电流的热效应工作的，故A错误；
B、由表格数据可知，电饭煲中挡时的功率为1200W，低挡时的功率为500W，且电饭煲正常工作时的电压不变，由P=U2R可知，电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小，故B错误；
C、1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，
指示灯闪烁48次时，电饭锅消耗的电能：W=481600kW⋅h=0.03kW⋅h，电饭锅的电功率：P=Wt=0.03kW⋅h160h=1.8kW=1800W，电饭煲处于高挡位，故C正确；
D、由电能表表盘参数可知电能表工作电压U=220V，电能表平时工作允许通过的最大电流为20A，电能表允许接入用电器的最大电功率P最大=UI最大=220V×20A=4400W，
电饭煲高温挡功率、空调功率之和为：1800W+2000W=3800W
(1)电流通过导体时，导体发热，电能转化为内能，这种现象叫电流的热效应；
(2)利用P=U2R分析电饭煲在中挡正常工作时和低挡正常工作时的电热丝阻值关系；
(3)1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，据此可求指示灯闪烁48次时，电饭锅消耗的电能，再利用P=Wt求电饭锅的电功率，据此确定电饭煲处于什么挡位；
(4)由电能表表盘参数“20A”可知电能表平时工作允许通过的最大电流，利用P=UI求允许接入用电器的最大电功率，与电饭煲高温挡功率、空调功率之和比较得出结论。
本题考查了电流热效应的应用，消耗电能和电功率的计算，明确用电器的铭牌及电能表相关参数的含义是关键。
10.【答案】物体间力的作用是相互的 上 直升机
【解析】解：用手握住“竹蜻蜓”的杆并对搓一下，竹片旋转时对下方空气有一个向下的作用力，因为物体间力的作用是相互的，空气就会对它产生一个向上的推力使其向上运动，直升机的升空原理与“竹蜻蜓”是一样的，大型客机利用的是流体压强与流速的关系产生升力。
故答案为：物体间力的作用是相互的；上；直升机。
物体间力的作用是相互的。
本题考查了直升机的升空原理，理解物体间力的作用是相互的是解题的关键。
11.【答案】几乎为零 >
【解析】解：在中国空间站微重力环境中，图1中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，因此水对乒乓球的浮力几乎为零，即乒乓球不再受到重力和浮力；
图2中，乒乓球露出水面前，受到竖直向上的浮力大于竖直向下的重力。
故答案为：几乎为零；>。
(1)太空属于微重力环境，乒乓球所受重力几乎为零，由力的平衡条件可知，水对乒乓球的浮力几乎为零；
(2)根据浮沉条件判断出浮力与重力的关系。
本题考查了对太空环境的了解以及物体浮沉条件和阿基米德原理的应用，知道物体浸没时排开液体的体积等于物体的体积是关键之处。
12.【答案】cd段断路 串
【解析】解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明d点接触的是零线，所以故障是cd段断路；
使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地、零线，与电源构成串联电路。
故答案为：cd段断路；串。
13.【答案】电磁感应 电源
【解析】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，机械能转化为电能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；电源。
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能。
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能。
14.【答案】解：导线连接处由于导体有效横截面积小、电阻大，连接处与其两边导线串联，通过电流和通电时间相同。根据Q=I2Rt，所以连接处产生热量多，更容易发热，加速老化，甚至引发火灾；
三孔插座的接法是左零右火上接地，由题知，插线板的上的开关闭合后，插孔才能提供电压，开关应控制火线，连线图如下：
【解析】(1)由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
(2)根据要求，三孔插座的接法是左零右火上接地，开关应控制火线。
本题考查了焦耳定律的应用、家用电路的连接等。家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
15.【答案】高精度摄像头 凸透镜成像 吸尘器 流体压强与流速的关系
【解析】解：
(1)高精度摄像头的镜头为一个凸透镜，成倒立、缩小的实像；
(2)吸尘器的电机转动时，会使得密封的壳体内空气的流速增大、压强减小，外界的压强大于内部的压强，尘屑在压强差的作用被压入吸尘器中，利用的是流体压强与流速的关系；
故答案为：
序号
相关描述
物理知识或规律
示例
激光雷达
光的反射
①
高精度摄像头
凸透镜成像
②
吸尘器
流体压强与流速的关系
(1)摄像机的镜头为一个凸透镜，成倒立、缩小的实像；
(2)吸尘器是利用流体的压强与流速的关系来工作的；
本题考查了凸透镜成像的应用、流体的压强与流速的关系，解答本题的关键是从短文中找出与物理相关的知识。
16.【答案】运动 不平衡 不能 凝华
【解析】解：(1))“祝融号”进入火星大气后减速下降时，相对于火星表面是运动的；物体的运动状态在发生改变，故受非平衡力的作用；
(2)火星上没有类似于地磁场的磁场分布，所以在火星上，不能使用指南针辨别方向；
干冰是固态二氧化碳，是由二氧化碳气体凝华形成的；
(3)火星车质量m=240kg，则重力G=mg=240kg×10N/kg=2400N；则压力大小为2400N，每个车轮与火星表面的接触面积4.0×10−3m2，则总面积S=6×4.0×10−3m2=2.4×10−2m2；“祝融号”对火星水平平整表面的压强p=FS=2400N2.4×10−2m2=105Pa。
故答案为：(1)运动；不平衡；(2)不能；凝华；(3)“祝融号”对火星水平平整表面的压强105Pa。
(1)一个物体是运动的还是静止的，取决于所选的参照物；当物体相对于参照物的位置发生改变，则是运动的；当物体相对于参照物的位置没有改变，则是静止的；
(2)根据力和运动的关系进行分析；
(3)指南针能辨别方向是由于地磁场的作用；
(4)气体变为固体的现象叫凝华，凝华会放热；
(5)祝融号停在火星平整表面，则压力大小等于重力大小，根据p=FS 求压强。
本题考查运动和静止的相对性、力和运动关系、磁场、物态变化、压强的计算，属于一道综合体，难度不大。
17.【答案】变大 不变 不变
【解析】解：(1)某次航行中飞机的速度为：720km/h=200m/s，
飞机匀速巡航时推力与飞机受到的阻力是一对平衡力，大小相等，
由表中数据可知，当飞机的速度为200m/s时，推力为：F=f=3.6×104N，
飞机推力所做的功率：
P推力=Wt=Fst=Fv=3.6×104N×200m/s=7.2×106W；
(2)1080kg燃油完全燃烧放出的热量为：
Q放=mq=1080kg×5.0×107J/kg=5.4×1010J；
(3)发动机推力做的功为：
W推力=P推力t=7.2×106W×0.5×3600s=1.296×1010J，
由题意可知，发动机的推进效率η′=W推力W机械×100%，
所以发动机获得的机械能为W机械=W推力η′=1.296×1010J60%=2.16×1010J；
发动机的热效率为η=W机械Q放×100%=2.16×1010J5.4×1010J×100%=40%；
(4)根据表中数据可知，飞机飞行时所受阻力f随运行速度v的增大而增大，飞机在匀速飞行，推力等于阻力，所以发动机的推力随着巡航速度的变大而变大；
忽略燃油的消耗对飞机质量的影响，飞机水平匀速巡航时，巡航速度不变，则动能不变，高度不变，则重力势能不变，故机械能不变。
答：(1)飞机在这次匀速巡航的过程中，推力做功的功率为7.2×106W；
(2)1080kg燃油完全燃烧释放的热量为5.4×1010J；
(3)发动机获得的机械能为2.16×1010J；发动机的热效率为40%；
(4)变大；不变；不变。
(1)根据飞行速度找出表格中对应的阻力，飞机在匀速飞行，推力等于阻力，根据P=Wt=Fst=Fv计算推力做功的功率；
(2)根据Q放=mq计算燃油完全燃烧放出的热量；
(3)先求出发动机推力做的功，推进效率等于推力的功与机械功的比值，据此求出发动机获得的机械能；发动机的效率等于发动机获得的机械能与燃料完全燃结产生的内能的比值；
(4)根据表中数据可知机飞行时所受阻力f随运行速度v的增大而增大，飞机在匀速飞行，推力等于阻力，据此判断发动机的推力随着巡航速度的变大而变大；动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；动能和势能统称为机械能。
本题考查了热机的效率、功率的计算、燃料燃烧放出的热量的计算，(3)中知道两个效率的区别，是解答此问的关键。
18.【答案】等大 A 发散 近视眼
【解析】解：(1)图中光屏上恰好成一清晰的像，此时u=v=30cm，根据u=v=2f，成倒立、等大的实像；
(2)若只移动图中的蜡烛和光屏，要模拟照相机成像原理，根据u>2f，2f>v>f，成倒立、缩小的实像，照相机就是利用此原理制成的，所以蜡烛和光屏都左移，故选：A；
(3)成像清晰后，保持凸透镜、蜡烛位置不动，在凸透镜左侧某刻线处放上了另一透镜，光屏上的像变得模糊，向右移动光屏像又变得清晰，说明该透镜对光线具有发散作用，会使光线推迟会聚成像，故该透镜为凹透镜，凹透镜可以矫正近视眼。
故答案为：(1)等大；(2)A；(3)发散；近视眼。
(1)根据u=v=2f，成倒立、等大的实像；
(2)根据u>2f，2f>v>f，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)凹透镜对光线具有发散作用，可以矫正近视眼。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
19.【答案】C 40 0.55 ρ水(Vb−Va)Vc−Va
【解析】解：(1)①用天平测量木块的质量时，将砝码盒中最小的砝码放入右盘后，横梁指针如图甲所示，指针向右偏，说明右盘中加入的砝码质量偏大：
A.应该在测量前调节平衡螺母使天平平衡，测量过程中不能调节平衡螺母，故A不符合题意；
B.此时右盘中加入的砝码质量偏大，若再直接向右移动游码相当于再往右盘加砝码，天平不可能再次平衡，故B不符合题意；
C.此时右盘中加入的砝码质量偏大，应该取下最小的砝码，然后移动游码直到天平平衡，故C符合题意。
故选C。
④如图丙(C)量筒中水面刻度为100cm3；
木块的体积V=100cm3−60cm3=40cm3，
⑤木块的质量m=10g+10g+2g=22g；
木块的密度ρ=mV=22g40cm3=0.55g/cm3；
(2)由图丁可知，木块漂浮于水中，其受到的浮力等于自身重力，此时木块漂浮时，排开水的体积V排=Vb−Va；
所以G=F浮=ρ水gV排=ρ水g(Vb−Va)，由G=mg可知，m′=ρ水(Vb−Va)；
因为物体浸没时，排开液体的体积等于其自身体积，故V′=Vc−Va；
通过物体密度计算公式：
ρ木块=m′V′=ρ水(Vb−Va)Vc−Va。
故答案为：(1)①C；④40；⑤0.55；(2)ρ水(Vb−Va)Vc−Va。
(1)①在称量过程中，应通过加减砝码或移动游码的方法来使天平平衡；
④木块的体积等于物体浸没水前后水面对应刻度值的差；
⑤木块的质量等于砝码的质量加游码对应的刻度值，利用密度公式求出木块的密度；
(2)因为木块漂浮在水中，可以通过漂浮时，浮力和重力相等的关系推算物体的质量，进而计算物体的密度。
本实验考查了天平和量筒的使用及读数，是测量固体密度的基本实验，同时也考查了阿基米德原理的应用，关键是知道金属块没入水中排开水的体积就等于金属块的体积，利用了等效替代法，计算时要注意单位的统一。
20.【答案】在实验过程中方便测量力臂， 右 竖直向下 2
【解析】解：(1)当杠杆静止时，发现左端下沉，为了在实验过程中方便测量力臂，应把杠杆的平衡螺母向右调节，直至杠杆在水平位置平衡；
(2)根据杠杆的平衡条件，F1l1=F2l2知要使力最小，需要使力臂最大，当力的方向竖直向下时，力臂最长，力最小；
在A点悬挂3个钩码，则由杠杆的平衡条件得：3G×4l=FB×3l，
解得：最小的力FB=4G=4×0.5N=2N。
故答案为：(1)在实验过程中方便测量力臂；右；(2)竖直向下；2。
(1)当杠杆静止时，发现左端下沉，为了在实验过程中方便测量力臂，应把杠杆的平衡螺母向相反方向调节，直至杠杆在水平位置平衡；
(2)根据杠杆的平衡条件，可得出可使杠杆保持水平平衡时，动力臂最大，拉力最小。
此题是“探究杠杆的平衡条件”实验，考查了杠杆的调平及目的，杠杆平衡条件的应用，都是杠杆平衡条件中的常见知识。
21.【答案】保护电路 定值电阻短路 B 过小
【解析】解：(1)滑片P向右移动时电流表示数变小，说明电阻变大，滑动变阻器要接左半段，故接入滑动变阻器的A接线柱。
如图，从电源正极出发，经开关、滑动变阻器，先经过电流表的正接线柱，从电流表负接线柱流出，再经过定值电阻，回到电源的负极，此时电压表与定值电阻并联，电压表测量定值电阻两端的电压，电路连接如下图。
(2)闭合开关前将滑动变阻器的滑片调至B端，滑动变阻器接入电路的电阻最大，电路电流最小，滑动变阻器起到保护电路的作用。
闭合开关，移动滑片，发现电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的部分是短路，故障是定值电阻短路。
(3)在I−U图像上描出(2.0V,0.20A)，(2.4V,0.24A)，用线连接各点，如图。
根据图像可以得到：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)定值电阻和滑动变阻器串联在3V电源上，定值电阻两端的电压是1.5V，则滑动变阻器两端的电压是1.5V，滑动变阻器和定值电阻的阻值之比是1：1，当定值电阻是10Ω时，滑动变阻器的电阻是10Ω，当定值电阻是15Ω时，滑动变阻器的电阻也是15Ω，故滑动变阻器滑片向B端移动使滑动变阻器的阻值变大。
当定值电阻是25Ω时，滑动变阻器的电阻也应该是25Ω，才能保持电压表示数是1.5V，由于滑动变阻器的阻值是20Ω，电压表的示数总是大于1.5V，所以无法使电压表的示数达到1.5V的原因是滑动变阻器的最大阻值过小。
故答案为：(1)如上图；(2)保护电路；定值电阻短路；(3)如上图；(4)B；过小。
(1)连接电路时要求滑片P向右移动时电流表示数变小，说明电阻变大，滑动变阻器要接左半段，故接入滑动变阻器的A接线柱。
从电源的正极出发，经开关、滑动变阻器，先经过电流表还是先经过定值电阻，要看电流表的正负接线柱，根据连接情况，如果先经过定值电阻再经过电流表，电流会电流表的正接线柱流入，从负接线柱流出，违背电流表的正确使用，故先经过电流表，然后经过定值电阻，回到电源负极。
(2)滑动变阻器接入电路的电阻越大，电路电流越小，滑动变阻器起到保护电路的作用。
判断电路故障：先通过电流表判断电路是通路还是断路，如果电流是断路，再通过电压表来判断，如果电压表无示数，说明与电压表并联之外的部分是断路，如果电压表有示数并且接近电源电压，说明与电压表并联的部分是断路。
(3)在I−U图像描出电压和电流的对应点，并且用线连接起来。
(4)串联电路中各电阻分担电压，导体两端的电压之比等于电阻之比，根据这个特点分析滑动变阻器滑片的移动方向和定值电阻为25Ω时，电压表不能达到1.5V的原因。
本题通过探究电流跟电压的关系考查了电路故障、电路连接、滑动变阻器的选择等，考查很全面，是一道很典型的习题，要熟练掌握。
2023年宁夏中卫市中宁县中考物理第五次联考试卷
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
1. 如图是某单位组织党日活动时的合影，根据照片信息可判断出他们所用党旗的长、宽约为( )
A. 长80cm，宽40cm B. 长100cm，宽50cm
C. 长200cm，宽130cm D. 长500cm，宽200cm
2. 以下关于声现象的说法，正确的是( )
A. 太空中宇航员能对话，说明声音可在真空中传播
B. 在小提琴上不同位置按弦，目的是改变响度
C. 道路两旁的隔音墙是在声源处减弱噪声
D. B超检查身体是在超声波可以传递信息
3. 如图所示，一些金属条被科技馆工作人员按特殊的方式摆放后，在灯光的照射下就出现了栩栩如生的“飞机”。以下现象与“飞机”的形成原理相同的是( )
A. 小孔成像 B. 海市蜃楼
C. 潭清疑水浅 D. 镜中“花”、水中“月”
4. 第24届冬奥会将在中国的北京和张家口联合举行。我国运动员备战冬奥会时，在不同比赛项目上的英姿如图所示。下列说法正确的是( )
A. 图甲：速度滑冰运动员所穿的冰鞋上的冰刀刀刃厚度很薄，是为了增大压力
B. 图乙：自由滑雪空中技巧运动员在空中最高点时，若所受外力全部消失则他将竖直向下做匀速直线运动
C. 图丙：越野滑雪运动员沿斜坡雪面向下滑行，速度越来越大，惯性不变
D. 图丁：冰壶运动员将冰壶沿水平冰面推出后，所受摩擦力逐渐增大
5. 如图所示电路，先闭合开关S1、再闭合S2，下列分析正确的是( )
A. 只闭合S1时，两灯都亮，且两个电流表均有示数
B. 先闭合S1再闭合S2时，A2示数会变大
C. 两个开关都闭合时，若L1短路，L2依然能够发光
D. 两个开关都闭合时，若L2断路，则两电流表均有示数且示数相等
6. 商场中的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运行快慢的电路如图所示，R0的阻值随压力的变化而变化，当人站在电梯上时，S闭合，通过电磁铁线圈的电流变大，电磁铁的磁性变强，动触点与静触点2连接，电动机的转速变快。以下说法正确的是( )
A. R0的阻值随压力的增大而增大
B. 当压力增大时，电压表示数减小
C. 当开关S闭合时，电磁铁上端为N极
D. 若将R1换成阻值更小的电阻，没人时电动机转速变得更慢
7. 便携式酒精测试仪是交警查酒(醉)驾的利器。如图甲是其原理图，电源电压恒为3V，RP是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示。R0是报警器，阻值恒为50Ω。当电压表的示数为1.5V时，以下分析正确的是( )
规定：每100mL气体中酒精量M
非酒驾
M<20mg
酒驾
20mg≤M<80mg
醉驾
M≥80mg
A. 当酒精浓度为0时，电压表的示数为0.6V
B. 电压表的示数越大，说明酒精气体浓度越小
C. 当电压表的示数为1.5V时，可知被查者非酒驾
D. 酒精气体传感器的阻值随着酒精气体浓度的增大而增大
8. 如图甲所示是物理小组同学“探究冰熔化时温度的变化规律”和“水沸腾时温度的变化规律”所用的实验装置(A、B是两支温度计)。图乙、丙是小组同学根据实验现象及数据绘制的图像。以下说法错误的是______ 。
A.分析乙图可知，冰是晶体
B.分析丙图可知，当地气压低于标准大气压
C.这个实验过程中，是利用热传递的方式改变物体的内能
D.丙图像的数据是通过观察记录甲图中A温度计的示数绘制的
选择理由______ 。
9. 如表是小明家电饭煲铭牌，如图是电能表的部分信息，将电饭煲接在家庭电路中使用时，下列说法正确的是______ 。
额定电压
220V
频率
50Hz
额定功率
高档
1800W
中档
1200W
低挡
500W
A.电饭煲是利用电流的磁效应工作的
B.电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时大
C.关闭家中其它所有用电器，只将电饭煲接入电路中，通电1min，电能表指示灯闪烁48次，说明此时电饭煲处于高挡位工作状态
D.家中此时若只接入这个电饭煲用高温挡做饭，则不能再同时接入一个功率为2kW的空调。
选择理由______ 。
10. 如图所示是孩子们喜欢的玩具“竹蜻蜓”，用手握住它的杆并对搓一下再放手，它就会向上飞去。这是因为竹片旋转时对下方空气有一个向下的作用力，因为______ ，空气就会对它产生一个向______ 的推力使其向上运动。______ (选填“大型客机”或“直升机”)的升空原理与“竹蜻蜓”是一样的。
11. 在“天宫课堂”中，航天员王亚平用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如图1所示，这是由于在中国空间站，乒乓球所受浮力______ (选填“小于重力”、“大于重力”或“几乎为零”)而悬停不动。在地面课堂的同学们也做同样的实验：用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球会迅速上浮直到漂浮如图2所示。乒乓球露出水平前，其所受浮力______ (选填“>”“<”或“=”)重力。
12. 如图照明电路中电灯突然熄灭，用试电笔测a、b、c点，试电笔均发亮，测试d点不亮，故障是______ ；试电笔发亮时，火线、试电笔、人体与大地构成______ 联电路。
13. 如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是______ (选填“电磁感应”或“磁场对电流的作用”)。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______ (选填“电源”或“用电器”)。
14. “珍爱生命，注意用电安全”是同学们日常生活中必须具有的安全意识。小鑫的爸爸想给放在室外的电动自行车充电，家中插线板的导线长度不够，找来一段足够长的导线，把两段导线连接起来，增加了插线板导线的长度。小鑫看到后告诉爸爸，导线连接处往往比别处更容易发热，易被烧断，甚至引起火灾，存在安全隐患。请你用学过的知识来解释其中的原因。插线板的上的开关闭合后，插孔才能提供电压，请在图中画出它的连线(用笔画线代替导线)。
15. 深圳市近期运用无人环卫机器人大力推动环卫车“革命”。这种机器人安装了多个高精度摄像头和激光雷达等传感器，它可以及时感应到行人、树木等障碍物，通过转弯、刹车等方式来避让。机器人清扫路面是通过旋转圆形扫把摩擦地面，采用大功率吸尘器吸尘，利用喷嘴喷出水雾防止尘土飞扬。天气炎热时，它可以通过洒水来降温。服务结束后，它会自行返回垃圾站倒垃圾、加水、充电，为下一次服务做好准备。
请你仿照示例完成下表，要求从材料中摘抄出涉及物理知识的相关描述，并写出对应的物理知识或规律(不能与示例相同，知识点不重复)。
序号
相关描述
物理知识或规律
示例
激光雷达
光的反射
①
______
______
②
______
______
16. 2021年5月15日，我国首个火星探测器“天问一号”成功登陆火星，这是中国航天领域的里程碑事件，如图为探测器离轨着陆火星全过程及“祝融号”火星车的示意图，已知g火星=3.76N/kg，请回答。
(1)“祝融号”进入火星大气后减速下降时，相对于火星表面是______ 的(填“运动”或“静止”)；“天问一号”探测器着陆有降落伞减速和动力减速等过程，动力减速采用喷气方式，在此过程中着陆器受力是______ (选填“平衡”或“不平衡”)的。
(2)由于火星上没有类似于地磁场的磁场分布，所以在火星上______ (填“能”或“不能”)使用指南针辨别方向。火星极地附近的干冰(固态二氧化碳)是大气中的二氧化碳放热______ (选填物态变化名称)形成的。
(3)着陆后，“祝融号”火星车从着陆器中驶出，已知火星车质量为240kg，共有6个车轮，若每个车轮与火星表面的接触面积为4.0×10−3m2，求“祝融号”对火星水平平整表面的压强。
17. 我国自主研制的某新型航空飞机，它的热效率(η热)和推进效率(η推)都较高。所谓热效率是指发动机获得的机械能与燃料完全燃结产生的内能之比，而推进效率则是指发动机对飞机的推力所做的功与发动机获得的机械能之比。已知飞机飞行时所受阻力f与运行速度v的关系如表。若某次航行中飞机以720km/h的水平速度匀速巡航0.5h，需要完全燃烧热值为5.0×107J/kg的燃油1080kg。分析并完成以下问题：
速度/(m/s)
100
200
300
400
500
阻力f/N
0.9×104
3.6×104
8.1×104
1.44×105
2.25×105
(1)飞机在这次匀速巡航的过程中，推力做功的功率。
(2)1080kg燃油完全燃烧释放的热量。
(3)若发动机的推进效率为60%，则发动机获得的机械能为多大？发动机的热效率为多大？
(4)分析：飞机水平匀速巡航时，发动机的推力随着巡航速度的变大而______ ；动能______ 、机械能______ (均选填“变大”“变小”或“不变”)(忽略燃油的消耗对飞机质量的影响)。
18. 请用如图所示的装置做“探究凸透镜成像规律”实验：
(1)图中光屏上恰好成一清晰的像，该像的性质是倒立、______ 的实像。(选填“缩小”“放大”或“等大”)
(2)若只移动图中的蜡烛和光屏，可以模拟照相机成像原理的操作是______ (填字母)。
A.都左移
B.都右移
C.蜡烛左移，光屏右移
D.蜡烛右移，光屏左移
(3)成像清晰后，保持凸透镜、蜡烛位置不动，在凸透镜左侧某刻线处放上了另一透镜，光屏上的像变得模糊，向右移动光屏像又变得清晰。则这个透镜对光线具有______ 作用(选填“会聚”或“发散”)，可用于矫正______ (选填“近视眼”或“远视眼”)。
19. 小明和小华想测量木块(表面经处理，不吸水)的密度。
(1)下面是小明的测量步骤，请你帮他填写完整：
①天平调平衡后，将砝码盒中最小的砝码放入右盘后，指针位置如图甲所示，接下来应该______ (选填序号)。
A.向左调节平衡螺母
B.直接向右移动游码
C.取下最小的砝码，然后移动游码
②在量筒中加适量的水，如图丙(a)所示，读出其体积为40mL；
③用细线系住一小铁块，浸没在量筒的水中，如图丙(b)所示，读出其总体积为60mL；
④将铁块挂在木块的下面，一起浸没在量筒的水中，如图丙(c)所示。木块的体积为______ cm3；
⑤根据上述数据计算出该木块的密度为______ g/cm3。
(2)小华没有使用天平与量筒，设计了如图丁所示的方法，借助于水(密度已知ρ水)，利用所学过的浮力知识也测出了木块的密度，实验过程如下：
①向容器内倒入适量的水，如图丁(a)所示，水的体积记作Va。
②将木块轻轻放入容器中，如图丁(b)所示，液面上升至Vb。
③用细针将木块按压，使木块浸没于水中，如图丁(c)所示，液面上升至Vc。
④请用所测物理量，写出木块密度表达式的推导过程(必须有适当的文字说明)：木块的密度ρ木块= ______ (用测量值表示，ρ水已知)。
20. 在探究杠杆平衡条件实验中：
(1)物理小组同学安装好杠杆后，发现其左端下沉，如图甲所示，为了______ 应使杠杆在水平置平衡，则需将平衡螺母向______ 调节。
(2)如图乙所示，在A处悬挂3个钩码，每个钩码重0.5N，如果在B处施加一个拉力使杠杆在水平位置平衡，沿______ 方向施力，拉力最小，大小为______ N。
21. 用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为3V，定值电阻R的阻值为10Ω，滑动变阻器R′的最大阻值为20Ω。
(1)用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小。
(2)闭合开关前将滑动变阻器的滑片调至B端的目的是______ 。闭合开关，移动滑片，发现电流表有示数，电压表示数为零。若电路仅有一处故障，故障是______ 。
(3)排除故障后，调节滑动变阻器，记录数据如表。请在图丙所示的坐标纸中把未标出的两个点描出来并画出I−U图像。
序号
1
2
3
4
5
电压U/V
1.2
20
2.2
2.4
2.8
电流I/A
0.12
0.20
0.22
0.24
0.28
分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。先将10Ω的电阻两端的电压调为1.5V，记录此时电流表的示数；接着将10Ω换成15Ω，应将滑动变阻器的滑片向______ 端(选填“A”或“B”)移动，使得电压表示数仍为1.5V，再次记录此时电流表的示数。换用25Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到1.5V，原因是滑动变阻器的最大阻值______ (选填“过大”或“过小”)。
答案和解析
1.【答案】C
【解析】解：成年人的身高在170cm左右。由图知，党旗的长度略大于身高，宽度略小于身高，所以分别在200cm，宽130cm左右。
故选：C。
此题考查对生活中常见物体长度的估测，结合对生活的了解和对长度单位及其进率的认识，找出符合生活实际的答案。
长度的估测，必须熟悉一些常见物体的长度，以此为标准对研究对象作出判断。如：中学生拳头的宽度在10cm左右；中学生伸开手掌，大拇指指尖到中指指尖的距离(一拃)大约15cm；成年人的身高在170cm左右，一步的步幅在75cm左右；一层楼的高度在3m左右，等等。
2.【答案】D
【解析】解：
A、太空中宇航员能对话，依靠的是电磁波，而声音不能在真空中传播，故A错误；
B、在小提琴上不同位置按弦，改变琴弦的振动频率，改变音调，故B错误；
C、道路两旁的隔音墙是在传播过程中减弱噪声，故C错误；
D、B超检查身体是在超声波可以传递信息，故D正确。
故选：D。
(1)声音的传播需要介质，声音不能在真空中传播；
(2)音调的高低与频率有关，响度的大小与振幅和距离声源的远近有关；
(3)减弱噪声方法有：①在声源处减弱；②在传播过程中减弱；③在人耳处减弱；
(4)声音可以传递信息和能量。
本题是一道有关声现象的综合题，比较简单。
3.【答案】A
【解析】解：一些金属条被科技馆工作人员按特殊的方式摆放后，在灯光的照射下就出现了栩栩如生的“飞机”。这些飞机是由于光的直线传播形成的。
A、小孔成像是由于光的直线传播形成的，与“飞机”的成因相同，故A符合题意；
B、海市蜃楼是由于光的折射形成的，与“飞机”的成因不同，故B不符合题意；
C、潭清疑水浅是由于光的折射形成的，与“飞机”的成因不同，故C不符合题意；
D、镜中“花”、水中“月”是由于光的反射形成的，与“飞机”的成因不同，故D不符合题意。
故选：A。
(1)光在同种均匀介质中是沿直线传播的。
(2)小孔成像、影子、日食、月食、激光准直等都是光的直线传播的实例。
本题主要考查了光的直线传播，关键是知道生活中的光现象与光的直线传播、光的反射、光的折射的对应关系。
4.【答案】C
【解析】解：A、速度滑冰运动员所穿的冰鞋上的冰刀刀刃厚度很薄，是为了在压力一定时，减小受力面积，增大压强，故A错误；
B、自由滑雪空中技巧运动员在空中最高点时，仍存在水平向前的速度，所以若所受外力全部消失则他将水平方向做匀速直线运动，故B错误；
C、惯性的大小只与物体的质量有关，越野滑雪运动员沿斜坡雪面向下滑行，速度越来越大，但质量不变，所以惯性不变，故C正确；
D、冰壶运动员将冰壶沿水平冰面推出后，冰壶对冰面的压力不变、接触面的粗糙程度不变，因此它所受摩擦力不变，故D错误。
故选：C。
(1)在压力一定时，减小受力面积可增大压强；
(2)根据牛顿第一定律可做出判断；
(3)一切物体都有保持原来运动状态不变的性质，叫惯性，惯性的大小只与物体的质量有关；
(4)滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
本题通过冰雪运动场景，考查了对压强、力与运动的关系、惯性、摩擦力等知识的理解与应用，属力学基础题。
5.【答案】B
【解析】解：A、根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中，所以A2有示数、A1无示数，故A错误；
B、再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流；根据并联电路的电流规律可知，干路中的电流变大，所以电流表A2示数变大，故B正确；
C、两个开关都闭合时，若L1短路，则电源短路，所以L2不能发光，故C错误；
D、两个开关都闭合时，若L2断路，则电流表A1断路，无示数；电流表A2测量电路中的电流，有示数，所以两个电流表示数不相等，故D错误。
故选：B。
根据电路图可知，只闭合S1时，电路为L1的简单电路，电流表A2测量电路中的电流，电流表A1没有接入电路中；再闭合S2时，两个灯泡并联，电流表A2测量干路中的电流，电流表A1测量通过灯泡L2的电流，根据并联电路的电流规律分析S2闭合前后电流表A2示数的变化；
并联电路中，各支路互不影响，若一条支路短路，则电源短路，据此分析。
本题考查了电路的识别和并联电路的特点，明确电路的连接方式是解题的关键。
6.【答案】B
【解析】解：A、当人站在电梯上，通过电磁铁线圈的电流变大，根据欧姆定律可知，R0的阻值是变小的，即R0的阻值随压力的增大而减小，故A错误；
B、由图可知，电压表测量的是R0两端的电压，当压力增大时，R0的阻值变小，根据串联电路的分压规律可知，R0分担的电压变小，电压表示数变小，故B正确；
C、由安培定则可知，当开关S闭合时，电磁铁下端为N极，故C错误；
D、若将R1换成阻值小的电阻，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电动机接入电路中，转速会变快，故D错误。
故选：B。
(1)根据人站在电梯上，通过电磁铁线圈的电流的变化判定R0的阻值随压力的变化；
(2)根据串联电路的分压规律分析电压表示数的变化；
(3)利用安培定则判断螺线管的磁极
(4)根据电阻的变化判定电路中电流的变化和电磁铁磁性的变化，根据磁性变化判定工作电路的连接方式。
本题考查应用物理知识解决实际问题的能力，在本题中应认清电路的构造，联系所学知识进行解答。
7.【答案】A
【解析】解：由电路图可知，闭合开关后，酒精气体传感器电阻和定值电阻R0串联，电压表测R0两端的电压。
A、由图象可知，当气体中酒精浓度为0时，酒精气体传感器的阻值Rp=200Ω，
因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：
I=UR=UR0+Rp=3V50Ω+200Ω=0.012A，
则电压表示数为：U0=IR0=0.012A×50Ω=0.6V，故A正确；
BD、电压表的示数越大，说明电路中电流越大，根据欧姆定律可知酒精传感器的电阻越小，由图象知酒精气体传感器电阻随酒精气体的浓度的增加而减小可知电压表的示数越大，酒精气体浓度越大，故BD错误；
C、当电压表的示数为1.5V时，因串联电路中各处的电流相等，所以，电路中的电流：
I′=U0′R0=1.5V50Ω=0.03A，
因串联电路中总电压等于各分电压之和，所以，酒精气体传感器两端的电压
Up′=U−U0′=3V−1.5V=1.5V，
根据I=UR可得酒精气体传感器的阻值
Rp′=Up′I′=1.5V0.03A=50Ω，
由图像可知，当酒精气体传感器的阻值为50Ω时，100mL的气体酒精浓度在20mg与80mg之间，所以该司机属于酒驾，故C错误。
故选：A。
由电路图可知，闭合开关后，酒精气体传感器电阻和定值电阻R0串联，电压表测R0两端的电压。
(1)根据图象读出当气体中酒精浓度为0时酒精气体传感器的阻值，根据电阻的串联和欧姆定律求出电路中的电流，然后根据欧姆定律求出电压表示数；
(2)电压表的示数越大，根据欧姆定律可知电路中电流的变化和电路中总电阻的变化，据此可知酒精气体传感器的阻值变化，根据图象即可判断阻值随酒精气体的浓度变化特点，据此可知酒精气体浓度的变化；
(3)当电压表的示数为1.5V时，根据串联电路的电流特点和欧姆定律求出电路中的电流，利用串联电路的电压特点求出酒精气体传感器两端的电压，再利用欧姆定律求出酒精气体传感器的阻值，然后根据图象读出100mL的气体中酒精浓度的大小，进一步判断出该司机属于酒驾还是醉驾。
本题考查了串联电路的特点和欧姆定律的应用，从图像中获取有用的信息是关键。
8.【答案】D 丙图没有冰的熔化过程
【解析】解：
A、由图乙可知，冰在熔化过程中温度不变，持续吸热，因此冰是晶体，故A正确；
B、水沸腾后温度不变，由图丙可知，水的沸点为98℃；在1个标准大气压下水的沸点是100℃，气压越高，水的沸点越高，因此当地气压低于1个标准大气压，故B正确；
C、实验过程中，是利用热传递的方式改变物体的内能，故C正确；
D、A温度计测量冰的熔化过程，丙图没有冰的熔化过程，故D错误。
故答案为：D；丙图没有冰的熔化过程。
(1)晶体在熔化过程中温度不变，持续吸热；
(2)水沸腾时温度不变，该不变的温度就是沸点；在1个标准大气压下水的沸点是100℃，气压越大，沸点越高，据此分析当地的气压与标准大气压之间的关系；
(3)改变内能的方式：做功和热传递；
(4)A温度计测量冰的熔化过程。
本题考查晶体熔化的特点和水沸腾的条件和特点的掌握，题目较综合，难度不大。
9.【答案】C 1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，指示灯闪烁48次时，电饭锅消耗的电能：W=481600kW⋅h=0.03kW⋅h，电饭锅的电功率：P=Wt=0.03kW⋅h160h=1.8kW=1800W，电饭煲处于高挡位
【解析】解：A、电饭煲工作时把电能转化为内能，是利用电流的热效应工作的，故A错误；
B、由表格数据可知，电饭煲中挡时的功率为1200W，低挡时的功率为500W，且电饭煲正常工作时的电压不变，由P=U2R可知，电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小，故B错误；
C、1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，
指示灯闪烁48次时，电饭锅消耗的电能：W=481600kW⋅h=0.03kW⋅h，电饭锅的电功率：P=Wt=0.03kW⋅h160h=1.8kW=1800W，电饭煲处于高挡位，故C正确；
D、由电能表表盘参数可知电能表工作电压U=220V，电能表平时工作允许通过的最大电流为20A，电能表允许接入用电器的最大电功率P最大=UI最大=220V×20A=4400W，
电饭煲高温挡功率、空调功率之和为：1800W+2000W=3800W
(1)电流通过导体时，导体发热，电能转化为内能，这种现象叫电流的热效应；
(2)利用P=U2R分析电饭煲在中挡正常工作时和低挡正常工作时的电热丝阻值关系；
(3)1600imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁1600次，据此可求指示灯闪烁48次时，电饭锅消耗的电能，再利用P=Wt求电饭锅的电功率，据此确定电饭煲处于什么挡位；
(4)由电能表表盘参数“20A”可知电能表平时工作允许通过的最大电流，利用P=UI求允许接入用电器的最大电功率，与电饭煲高温挡功率、空调功率之和比较得出结论。
本题考查了电流热效应的应用，消耗电能和电功率的计算，明确用电器的铭牌及电能表相关参数的含义是关键。
10.【答案】物体间力的作用是相互的 上 直升机
【解析】解：用手握住“竹蜻蜓”的杆并对搓一下，竹片旋转时对下方空气有一个向下的作用力，因为物体间力的作用是相互的，空气就会对它产生一个向上的推力使其向上运动，直升机的升空原理与“竹蜻蜓”是一样的，大型客机利用的是流体压强与流速的关系产生升力。
故答案为：物体间力的作用是相互的；上；直升机。
物体间力的作用是相互的。
本题考查了直升机的升空原理，理解物体间力的作用是相互的是解题的关键。
11.【答案】几乎为零 >
【解析】解：在中国空间站微重力环境中，图1中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，因此水对乒乓球的浮力几乎为零，即乒乓球不再受到重力和浮力；
图2中，乒乓球露出水面前，受到竖直向上的浮力大于竖直向下的重力。
故答案为：几乎为零；>。
(1)太空属于微重力环境，乒乓球所受重力几乎为零，由力的平衡条件可知，水对乒乓球的浮力几乎为零；
(2)根据浮沉条件判断出浮力与重力的关系。
本题考查了对太空环境的了解以及物体浮沉条件和阿基米德原理的应用，知道物体浸没时排开液体的体积等于物体的体积是关键之处。
12.【答案】cd段断路 串
【解析】解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d点不亮，说明d点接触的是零线，所以故障是cd段断路；
使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地、零线，与电源构成串联电路。
故答案为：cd段断路；串。
13.【答案】电磁感应 电源
【解析】解：转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，机械能转化为电能；
魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。
故答案为：电磁感应；电源。
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能。
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能。
14.【答案】解：导线连接处由于导体有效横截面积小、电阻大，连接处与其两边导线串联，通过电流和通电时间相同。根据Q=I2Rt，所以连接处产生热量多，更容易发热，加速老化，甚至引发火灾；
三孔插座的接法是左零右火上接地，由题知，插线板的上的开关闭合后，插孔才能提供电压，开关应控制火线，连线图如下：
【解析】(1)由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。
(2)根据要求，三孔插座的接法是左零右火上接地，开关应控制火线。
本题考查了焦耳定律的应用、家用电路的连接等。家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
15.【答案】高精度摄像头 凸透镜成像 吸尘器 流体压强与流速的关系
【解析】解：
(1)高精度摄像头的镜头为一个凸透镜，成倒立、缩小的实像；
(2)吸尘器的电机转动时，会使得密封的壳体内空气的流速增大、压强减小，外界的压强大于内部的压强，尘屑在压强差的作用被压入吸尘器中，利用的是流体压强与流速的关系；
故答案为：
序号
相关描述
物理知识或规律
示例
激光雷达
光的反射
①
高精度摄像头
凸透镜成像
②
吸尘器
流体压强与流速的关系
(1)摄像机的镜头为一个凸透镜，成倒立、缩小的实像；
(2)吸尘器是利用流体的压强与流速的关系来工作的；
本题考查了凸透镜成像的应用、流体的压强与流速的关系，解答本题的关键是从短文中找出与物理相关的知识。
16.【答案】运动 不平衡 不能 凝华
【解析】解：(1))“祝融号”进入火星大气后减速下降时，相对于火星表面是运动的；物体的运动状态在发生改变，故受非平衡力的作用；
(2)火星上没有类似于地磁场的磁场分布，所以在火星上，不能使用指南针辨别方向；
干冰是固态二氧化碳，是由二氧化碳气体凝华形成的；
(3)火星车质量m=240kg，则重力G=mg=240kg×10N/kg=2400N；则压力大小为2400N，每个车轮与火星表面的接触面积4.0×10−3m2，则总面积S=6×4.0×10−3m2=2.4×10−2m2；“祝融号”对火星水平平整表面的压强p=FS=2400N2.4×10−2m2=105Pa。
故答案为：(1)运动；不平衡；(2)不能；凝华；(3)“祝融号”对火星水平平整表面的压强105Pa。
(1)一个物体是运动的还是静止的，取决于所选的参照物；当物体相对于参照物的位置发生改变，则是运动的；当物体相对于参照物的位置没有改变，则是静止的；
(2)根据力和运动的关系进行分析；
(3)指南针能辨别方向是由于地磁场的作用；
(4)气体变为固体的现象叫凝华，凝华会放热；
(5)祝融号停在火星平整表面，则压力大小等于重力大小，根据p=FS 求压强。
本题考查运动和静止的相对性、力和运动关系、磁场、物态变化、压强的计算，属于一道综合体，难度不大。
17.【答案】变大 不变 不变
【解析】解：(1)某次航行中飞机的速度为：720km/h=200m/s，
飞机匀速巡航时推力与飞机受到的阻力是一对平衡力，大小相等，
由表中数据可知，当飞机的速度为200m/s时，推力为：F=f=3.6×104N，
飞机推力所做的功率：
P推力=Wt=Fst=Fv=3.6×104N×200m/s=7.2×106W；
(2)1080kg燃油完全燃烧放出的热量为：
Q放=mq=1080kg×5.0×107J/kg=5.4×1010J；
(3)发动机推力做的功为：
W推力=P推力t=7.2×106W×0.5×3600s=1.296×1010J，
由题意可知，发动机的推进效率η′=W推力W机械×100%，
所以发动机获得的机械能为W机械=W推力η′=1.296×1010J60%=2.16×1010J；
发动机的热效率为η=W机械Q放×100%=2.16×1010J5.4×1010J×100%=40%；
(4)根据表中数据可知，飞机飞行时所受阻力f随运行速度v的增大而增大，飞机在匀速飞行，推力等于阻力，所以发动机的推力随着巡航速度的变大而变大；
忽略燃油的消耗对飞机质量的影响，飞机水平匀速巡航时，巡航速度不变，则动能不变，高度不变，则重力势能不变，故机械能不变。
答：(1)飞机在这次匀速巡航的过程中，推力做功的功率为7.2×106W；
(2)1080kg燃油完全燃烧释放的热量为5.4×1010J；
(3)发动机获得的机械能为2.16×1010J；发动机的热效率为40%；
(4)变大；不变；不变。
(1)根据飞行速度找出表格中对应的阻力，飞机在匀速飞行，推力等于阻力，根据P=Wt=Fst=Fv计算推力做功的功率；
(2)根据Q放=mq计算燃油完全燃烧放出的热量；
(3)先求出发动机推力做的功，推进效率等于推力的功与机械功的比值，据此求出发动机获得的机械能；发动机的效率等于发动机获得的机械能与燃料完全燃结产生的内能的比值；
(4)根据表中数据可知机飞行时所受阻力f随运行速度v的增大而增大，飞机在匀速飞行，推力等于阻力，据此判断发动机的推力随着巡航速度的变大而变大；动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；动能和势能统称为机械能。
本题考查了热机的效率、功率的计算、燃料燃烧放出的热量的计算，(3)中知道两个效率的区别，是解答此问的关键。
18.【答案】等大 A 发散 近视眼
【解析】解：(1)图中光屏上恰好成一清晰的像，此时u=v=30cm，根据u=v=2f，成倒立、等大的实像；
(2)若只移动图中的蜡烛和光屏，要模拟照相机成像原理，根据u>2f，2f>v>f，成倒立、缩小的实像，照相机就是利用此原理制成的，所以蜡烛和光屏都左移，故选：A；
(3)成像清晰后，保持凸透镜、蜡烛位置不动，在凸透镜左侧某刻线处放上了另一透镜，光屏上的像变得模糊，向右移动光屏像又变得清晰，说明该透镜对光线具有发散作用，会使光线推迟会聚成像，故该透镜为凹透镜，凹透镜可以矫正近视眼。
故答案为：(1)等大；(2)A；(3)发散；近视眼。
(1)根据u=v=2f，成倒立、等大的实像；
(2)根据u>2f，2f>v>f，成倒立、缩小的实像，照相机就是利用此原理制成的；
(3)凹透镜对光线具有发散作用，可以矫正近视眼。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
19.【答案】C 40 0.55 ρ水(Vb−Va)Vc−Va
【解析】解：(1)①用天平测量木块的质量时，将砝码盒中最小的砝码放入右盘后，横梁指针如图甲所示，指针向右偏，说明右盘中加入的砝码质量偏大：
A.应该在测量前调节平衡螺母使天平平衡，测量过程中不能调节平衡螺母，故A不符合题意；
B.此时右盘中加入的砝码质量偏大，若再直接向右移动游码相当于再往右盘加砝码，天平不可能再次平衡，故B不符合题意；
C.此时右盘中加入的砝码质量偏大，应该取下最小的砝码，然后移动游码直到天平平衡，故C符合题意。
故选C。
④如图丙(C)量筒中水面刻度为100cm3；
木块的体积V=100cm3−60cm3=40cm3，
⑤木块的质量m=10g+10g+2g=22g；
木块的密度ρ=mV=22g40cm3=0.55g/cm3；
(2)由图丁可知，木块漂浮于水中，其受到的浮力等于自身重力，此时木块漂浮时，排开水的体积V排=Vb−Va；
所以G=F浮=ρ水gV排=ρ水g(Vb−Va)，由G=mg可知，m′=ρ水(Vb−Va)；
因为物体浸没时，排开液体的体积等于其自身体积，故V′=Vc−Va；
通过物体密度计算公式：
ρ木块=m′V′=ρ水(Vb−Va)Vc−Va。
故答案为：(1)①C；④40；⑤0.55；(2)ρ水(Vb−Va)Vc−Va。
(1)①在称量过程中，应通过加减砝码或移动游码的方法来使天平平衡；
④木块的体积等于物体浸没水前后水面对应刻度值的差；
⑤木块的质量等于砝码的质量加游码对应的刻度值，利用密度公式求出木块的密度；
(2)因为木块漂浮在水中，可以通过漂浮时，浮力和重力相等的关系推算物体的质量，进而计算物体的密度。
本实验考查了天平和量筒的使用及读数，是测量固体密度的基本实验，同时也考查了阿基米德原理的应用，关键是知道金属块没入水中排开水的体积就等于金属块的体积，利用了等效替代法，计算时要注意单位的统一。
20.【答案】在实验过程中方便测量力臂， 右 竖直向下 2
【解析】解：(1)当杠杆静止时，发现左端下沉，为了在实验过程中方便测量力臂，应把杠杆的平衡螺母向右调节，直至杠杆在水平位置平衡；
(2)根据杠杆的平衡条件，F1l1=F2l2知要使力最小，需要使力臂最大，当力的方向竖直向下时，力臂最长，力最小；
在A点悬挂3个钩码，则由杠杆的平衡条件得：3G×4l=FB×3l，
解得：最小的力FB=4G=4×0.5N=2N。
故答案为：(1)在实验过程中方便测量力臂；右；(2)竖直向下；2。
(1)当杠杆静止时，发现左端下沉，为了在实验过程中方便测量力臂，应把杠杆的平衡螺母向相反方向调节，直至杠杆在水平位置平衡；
(2)根据杠杆的平衡条件，可得出可使杠杆保持水平平衡时，动力臂最大，拉力最小。
此题是“探究杠杆的平衡条件”实验，考查了杠杆的调平及目的，杠杆平衡条件的应用，都是杠杆平衡条件中的常见知识。
21.【答案】保护电路 定值电阻短路 B 过小
【解析】解：(1)滑片P向右移动时电流表示数变小，说明电阻变大，滑动变阻器要接左半段，故接入滑动变阻器的A接线柱。
如图，从电源正极出发，经开关、滑动变阻器，先经过电流表的正接线柱，从电流表负接线柱流出，再经过定值电阻，回到电源的负极，此时电压表与定值电阻并联，电压表测量定值电阻两端的电压，电路连接如下图。
(2)闭合开关前将滑动变阻器的滑片调至B端，滑动变阻器接入电路的电阻最大，电路电流最小，滑动变阻器起到保护电路的作用。
闭合开关，移动滑片，发现电流表有示数，说明电路是通路，电压表无示数，说明与电压表并联的部分是短路，故障是定值电阻短路。
(3)在I−U图像上描出(2.0V,0.20A)，(2.4V,0.24A)，用线连接各点，如图。
根据图像可以得到：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)定值电阻和滑动变阻器串联在3V电源上，定值电阻两端的电压是1.5V，则滑动变阻器两端的电压是1.5V，滑动变阻器和定值电阻的阻值之比是1：1，当定值电阻是10Ω时，滑动变阻器的电阻是10Ω，当定值电阻是15Ω时，滑动变阻器的电阻也是15Ω，故滑动变阻器滑片向B端移动使滑动变阻器的阻值变大。
当定值电阻是25Ω时，滑动变阻器的电阻也应该是25Ω，才能保持电压表示数是1.5V，由于滑动变阻器的阻值是20Ω，电压表的示数总是大于1.5V，所以无法使电压表的示数达到1.5V的原因是滑动变阻器的最大阻值过小。
故答案为：(1)如上图；(2)保护电路；定值电阻短路；(3)如上图；(4)B；过小。
(1)连接电路时要求滑片P向右移动时电流表示数变小，说明电阻变大，滑动变阻器要接左半段，故接入滑动变阻器的A接线柱。
从电源的正极出发，经开关、滑动变阻器，先经过电流表还是先经过定值电阻，要看电流表的正负接线柱，根据连接情况，如果先经过定值电阻再经过电流表，电流会电流表的正接线柱流入，从负接线柱流出，违背电流表的正确使用，故先经过电流表，然后经过定值电阻，回到电源负极。
(2)滑动变阻器接入电路的电阻越大，电路电流越小，滑动变阻器起到保护电路的作用。
判断电路故障：先通过电流表判断电路是通路还是断路，如果电流是断路，再通过电压表来判断，如果电压表无示数，说明与电压表并联之外的部分是断路，如果电压表有示数并且接近电源电压，说明与电压表并联的部分是断路。
(3)在I−U图像描出电压和电流的对应点，并且用线连接起来。
(4)串联电路中各电阻分担电压，导体两端的电压之比等于电阻之比，根据这个特点分析滑动变阻器滑片的移动方向和定值电阻为25Ω时，电压表不能达到1.5V的原因。
本题通过探究电流跟电压的关系考查了电路故障、电路连接、滑动变阻器的选择等，考查很全面，是一道很典型的习题，要熟练掌握。
相关试卷
2021-2022学年宁夏中卫市中宁县九年级（上）期末物理试卷（含详细答案解析）： 这是一份2021-2022学年宁夏中卫市中宁县九年级（上）期末物理试卷（含详细答案解析），共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
2022-2023学年宁夏中卫市中宁县八年级（上）质检物理试卷(含答案解析)： 这是一份2022-2023学年宁夏中卫市中宁县八年级（上）质检物理试卷(含答案解析)，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
宁夏中卫市中宁县大战场中学2022-2023学年八年级下学期期末物理试卷（含答案）： 这是一份宁夏中卫市中宁县大战场中学2022-2023学年八年级下学期期末物理试卷（含答案），共23页。试卷主要包含了 关于力的说法正确的是， 第24届冬奥会已经圆满落幕， 下列实例中属于增大压强的是等内容，欢迎下载使用。
