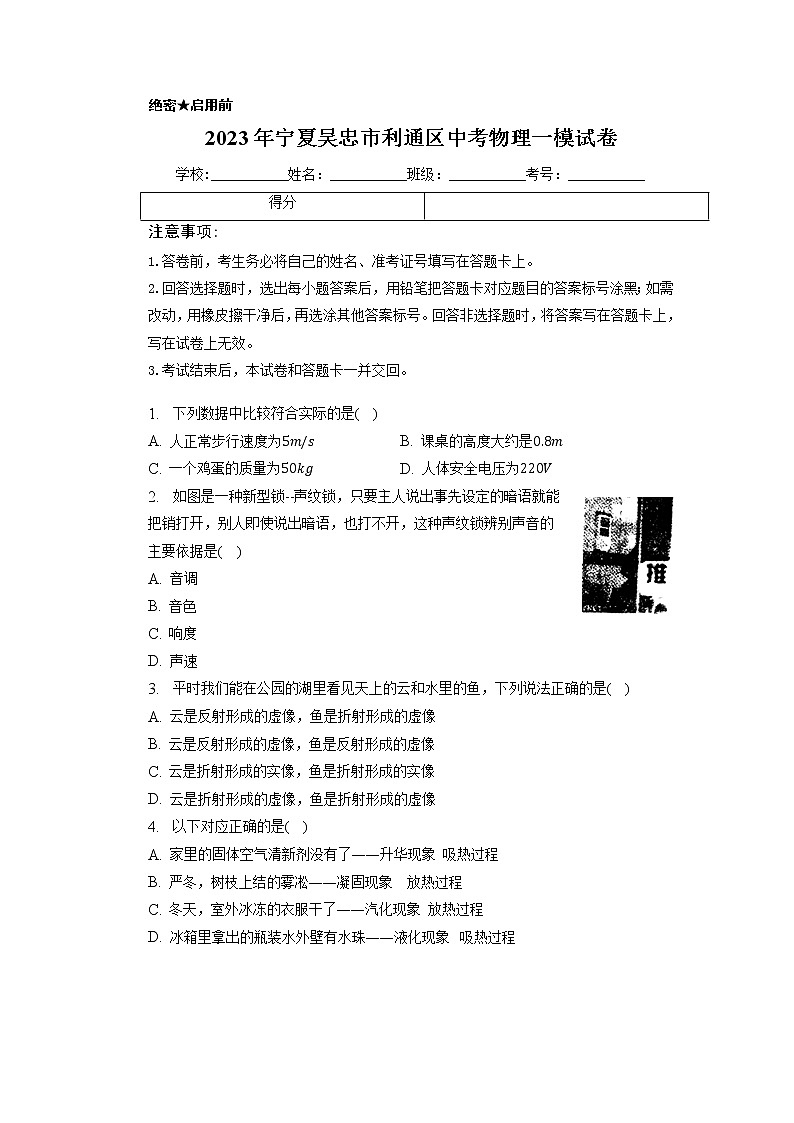

2023年宁夏吴忠市利通区中考物理一模试卷

学校:___________姓名：___________班级：___________考号：___________

注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。

1.  下列数据中比较符合实际的是(    )

A. 人正常步行速度为 B. 课桌的高度大约是
C. 一个鸡蛋的质量为 D. 人体安全电压为

2.  如图是一种新型锁--声纹锁，只要主人说出事先设定的暗语就能把销打开，别人即使说出暗语，也打不开，这种声纹锁辨别声音的主要依据是(    )

A. 音调
B. 音色
C. 响度
D. 声速

3.  平时我们能在公园的湖里看见天上的云和水里的鱼，下列说法正确的是(    )

A. 云是反射形成的虚像，鱼是折射形成的虚像
B. 云是反射形成的虚像，鱼是反射形成的虚像
C. 云是折射形成的实像，鱼是折射形成的实像
D. 云是折射形成的虚像，鱼是折射形成的虚像

4.  以下对应正确的是(    )

A. 家里的固体空气清新剂没有了升华现象  吸热过程
B. 严冬，树枝上结的雾凇凝固现象    放热过程
C. 冬天，室外冰冻的衣服干了汽化现象  放热过程
D. 冰箱里拿出的瓶装水外壁有水珠液化现象   吸热过程

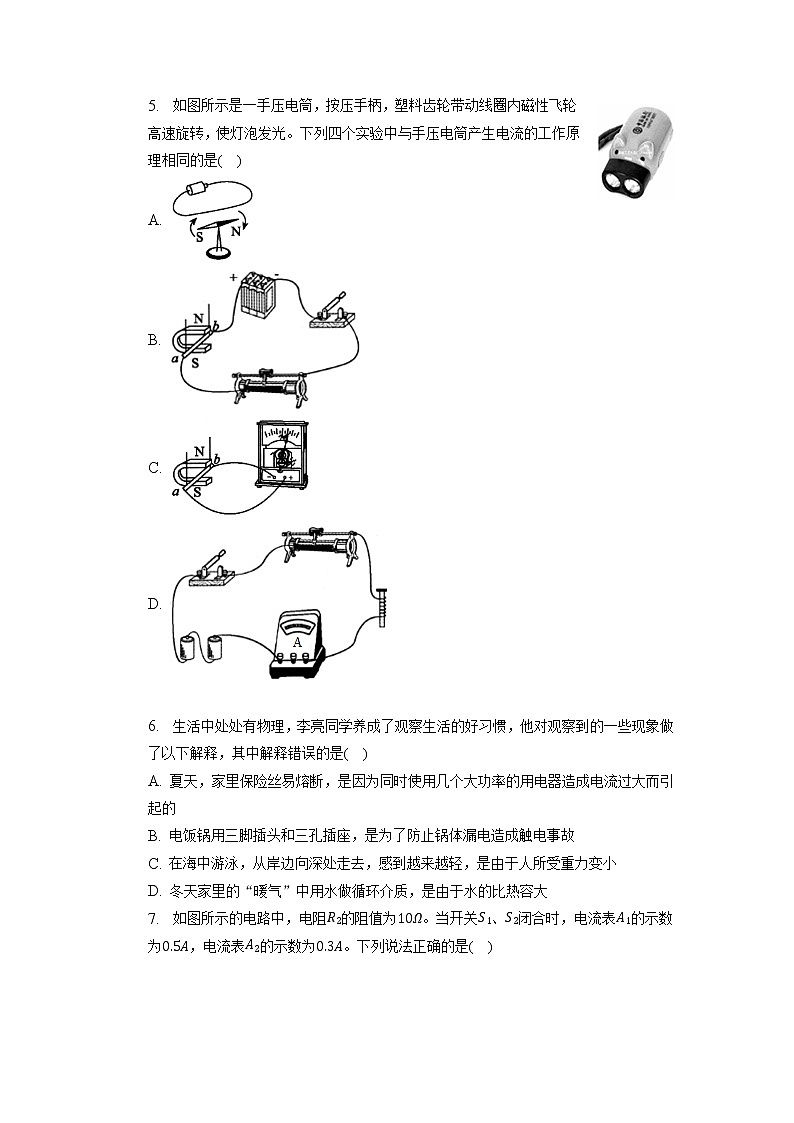

5.  如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。下列四个实验中与手压电筒产生电流的工作原理相同的是(    )

A.
B.
C.
D.


6.  生活中处处有物理，李亮同学养成了观察生活的好习惯，他对观察到的一些现象做了以下解释，其中解释错误的是(    )

A. 夏天，家里保险丝易熔断，是因为同时使用几个大功率的用电器造成电流过大而引起的
B. 电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
C. 在海中游泳，从岸边向深处走去，感到越来越轻，是由于人所受重力变小
D. 冬天家里的“暖气”中用水做循环介质，是由于水的比热容大

7.  如图所示的电路中，电阻的阻值为。当开关、闭合时，电流表的示数为，电流表的示数为。下列说法正确的是(    )

A. 电阻的阻值为
B. 、闭合时，电流表测量的是的电流
C. 、闭合时，通过电阻的电流为
D. 开关断开时，电流表的示数变小

8.  拿一副近视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走近视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是______
A.将蜡烛适当远离凸透镜
B.将光屏适当远离凸透镜
C.将光屏适当靠近凸透镜
D.将光屏和蜡烛同时适当远离凸透镜
理由：______

9.  如图甲是检查驾驶员是否酒驾的电路原理，为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，为定值电阻，电源电压不变。驾驶员酒驾检测时______
A.气敏电阻的阻值变大
B.电压表的示数变大
C.通过电阻的电流变小
D.电阻两端电压变大
选择理由：______。

10.  我国无人驾驶汽车红旗车载高精度系统可对车实时定位，该系统定位时利用了______ 选填“电磁波”或“超声波”；自动行驶过程中，路边树木相对该车是______ 的。

11.  当一盘色香味俱佳的“东安鸡”端到餐桌时，香飘四溢，这是因为______选填“分子是运动的”或“分子之间有作用力”；一块热气腾腾的“东安鸡”放入口中，舌尖上除了感觉到美味外，舌尖的温度也升高了，舌尖的内能增大，这是通过______改变了舌尖的内能。

12.  疫情期间，同学们进入校园时都需要通过测温通道测量体温，测温摄像头是根据人体辐射的______红外线紫外线强弱来确定人体温度的，______红外线紫外线在医院的病房里可以起到杀菌消毒的作用。道路拐弯处的反光镜使用的是______凸面镜凹面镜。

13.  汽油机的一个工作循环是由四个冲程组成的，如图中表示______冲程，在此冲程中汽油机实现了______能转化为______能。

14.  如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。


15.  条形磁铁磁性减弱了，小红采用如图所示的方法增强它的磁性，请你在图中标出电源的“”、“”极和小磁针的极。

16.  据报导，某乡村进行电网改造，经测算，有一条线路应采用截面积为的铝芯线，电工在安装时却采用了铝芯线，结果酿成一场火灾．请你分析火灾原因．

17.  水壶里装有、的水，用天然气炉具将其加热至沸腾，已知天然气的热值为，大气压强为标准大气压，，求：
烧开这壶水，水需要吸收多少热量？
若烧开这壶水消耗的天然气是，则天然气炉具的效率是多少？

18.  计算某电器标有“”字样，将其接入家庭电路中。求：
通过该用电器的电流多大？
该用电器工作时的电阻多大？
若它正常工作，消耗的电能是多少？

19.  如图所示，是小明同学探究“平面镜成像特点”的实验情景：
小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于______ 。
移去蜡烛，并在其所在位置上放一光屏，则光屏______ 选填“能”或“不能”承接到蜡烛的像，说明平面镜成______ 像。
实验中小明将蜡烛靠近平面镜时，它的像大小______ 选填“变大”、“不变”或“变小”。
实验完成后，小组对实验进行了改进，将蜡烛换成“”型光源重新实验，请你说出实验改进后的优点：______ 说出一条即可。

20.  在“测量小灯泡的额定功率”实验中，已连接的部分电路如图所示。图中电源电压恒定，小灯泡上只能看到“”字样。
请你用笔画线代替导线，将图中的实物电路连接完整。
闭合开关前，滑动变阻器的滑片应调至______ 选填“左”或“右”端，闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，其故障原因可能是______ 。
故障排除后，为了测量小灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的示数为______ ，此时电流表的示数如图所示，则通过小灯泡的电流为______ ，小灯泡的额定功率为______ 。

21.  采用如图的装置探究“电流产生的热量跟什么因素有关”，接通电源，瓶内的空气被加热后膨胀，使形管中的液面发生变化。
实验中通过______ 观察比较出瓶内电阻丝的发热多少。
如图所示的是探究电流产生的热量跟______ 的关系，通电一段时间______ 选填“左瓶”或“右瓶”内的电阻丝产生的热量多。
让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少，此时该装置是探究电流产生的热量跟______ 的关系。

22.  同学们在实验室测量某种小矿石的密度，选用天平、量筒、小矿石、细线和水，进行如下的实验操作：

A.将小矿石放在左盘中，在右盘中增减砝码并移动游码，直至横梁恢复平衡。
B.在量筒中倒入适量的水，记下水的体积；将小矿石用细线系好后，慢慢地浸没在水中，记下小矿石和水的总体积。
C.把天平放在水平桌面上，把游码移到标尺左端的零刻度处，调节横梁上的平衡螺母，使横梁平衡。
为了减少实验误差，最佳的实验操作顺序是：______ 。填写字母
有一组同学用天平测小矿石质量时出现图情况，指出其中的一处错误是______ 。
纠正错误后，用调节好的天平称量小矿石的质量，将最小的砝码放上去，出现如图情况，下一步正确的操作是______ 。天平平衡时，右盘中砝码的质量和游码的位置如图所示，用量筒测量小矿石的体积如图所示，由此可以算出小矿石的密度为 ______ 。
量筒不小心被打碎了，老师说只用天平还能测量出陈醋的密度。某组同学添加了两个完全相同的烧杯和适量的水，设计了如下实验步骤，请你补充完整：
调节好天平，用天平测出空烧杯质量为；
将一个烧杯装满水，用天平测出烧杯和水的总质量为；
用另一个烧杯______ 为；
根据测得的物理量求出了该陈醋的密度请写出推证表达式的过程。表达式用测量量和已知量表示，水的密度用表示
针对中的实验设计进行评估讨论后，同学发现该实验设计存在不足之处是：______ 。
整理实验器材时发现，天平的右盘下粘了一小块橡皮泥，则测量结果______ 。选填“偏大”“偏小”或“仍然准确”。

答案和解析

1.【答案】

【解析】解：、人正常步行速度约，故A不符合实际；
B、中学生的身高约，课桌高度约为中学生身高的一半，在左右，故B符合实际；
C、一个鸡蛋的质量约为，故C不符合实际；
D、人体安全电压是不高于，故D不符合实际。
故选：。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断不合理的是哪一个。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。


2.【答案】

【解析】解：因为每个人的发声音色不同，而声纹锁是依据音色来进行判断的，只能按照设定的音色打开．
故选B．
音色反映的是声音的品质与特色，它跟发声体的材料和结构有关．
本题主要考查音色，属于基础知识，比较简单


3.【答案】

【解析】解：平静的水面相当于平面镜，平静的湖面上映出天上的云，是云在水平面镜中成虚像；看到鱼是鱼射出的光线在水面处发生折射，折射光线远离法线，眼睛逆着折射光线看去，感觉折射光线是从折射光线反向延长线上发出的，眼睛看到的鱼的虚像。
故选：。
本题以生活中的常见现象考查了光的折射、光的反射，是一道基础题，熟练掌握光的直线传播、光的折射与反射是解题的关键。


4.【答案】

【解析】解：、固体空气清新剂可以从固态直接变为气态，故是升华现象，该过程是吸热的，故A正确；
B、雾凇是由空气中的水蒸气直接变成的小冰晶，故是凝华现象，该过程是放热的，故B错误；
C、冰冻的衣服变干，即物质由固态直接变为气态，所以是升华现象，该过程是吸热的，故C错误；
D、冰箱里拿出的瓶装水外壁有水珠，这是空气中的水蒸气遇冷液化而成的，故该过程是放热的，故D错误。
故选：。
根据以下知识答题：物质由液态变为气态是汽化现象；物质由气态变为液态称为液化，物质由液态变为固态是凝固现象；物质由固态直接变为气态是升华现象；物质由气态直接变为固态是凝华现象等，故掌握六种物态变化的特点，根据四个选项中所给物理现象的特点来进行判断。
本题通过生活中的现象考查了物态变化的相关知识，知道物态变化的概念，知道变化前后物质的状态，是解题的关键。


5.【答案】

【解析】解：、奥斯特实验证明通电导体周围存在磁场。与手压电筒的制成原理无关。故A错误。
B、此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理无关，故B错误。
C、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流可以从电流表指针发生偏转来体现，这是电磁感应现象，与手压电筒的制成原理相符合。故C正确。
D、此图探究的是电磁铁磁性强弱的影响因素，研究电磁铁磁性强弱与线圈中电流大小有关，与手压电筒的制成原理无关。故D错误。
故选：。
手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光。
逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案。
此题考查了电磁感应、通电导体在磁场中受力、奥斯特实验、电磁铁磁性强弱的决定因素等知识点。
首先根据题目告诉的：线圈内磁性飞轮高速旋转明确出手压电筒的制成原理是解决此题的关键。


6.【答案】

【解析】解：、同时使用几个大功率的用电器造成电流过大会使保险丝熔断，故A正确；
B、电饭锅用三脚插头和三孔插座，这样锅体万一带电，电流会通过地线导入大地，防止造成触电事故的发生。造成触电事故，故B正确；
C、由阿基米德原理可知：液体密度不变，但人从浅水区向深水区走去，排开的液体体积增大，所受浮力增大，所以不是重力变小的缘故。故C错误；
D、因水的比热容最大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以暖气装置中用水来供热。故D正确；
故选：。
知道保险丝熔断的原因有，家庭电路中的用电器功率过大或发生短路时引起的电流过大。
三孔插座的地线的作用是外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
人从岸边向深处走去，排开的液体体积增大，根据阿基米德原理分析即可。
因为水的比热容较大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。
本题考查电路电流过大的原因、三孔插座中地线的作用、水的比热容大的利用和浮力的产生，知识点较多。但本题联系实际生活，学生都有切身的体会，运用所学知识解决实际问题，增强学生学习的积极性。


7.【答案】

【解析】解：、当开关、闭合时，与并联，电流表测量干路电流，电流表测量支路电流，故B错误；
C、因并联电路中各支路两端的电压相等，
所以，由可得，电源的电压：
，
因并联电路中干路电流等于各支路电流之和，
所以，通过电阻的电流：
，故C错误；
A、电阻的阻值：
，故A正确；
D、因并联电路中各支路独立工作、互不影响，
所以，当开关闭合、断开时，通过的电流不变，即电流表示数为不变，故D错误。
故选：。
当开关、闭合时，与并联，电流表测量干路电流，电流表测量支路电流，根据并联电路的电压特点和欧姆定律求出电源的电压，利用并联电路的电流特点求出通过电阻的电流，再根据欧姆定律求出电阻的阻值；
根据并联电路中各支路独立工作、互不影响判断开关断开时电流表的示数。
本题考查了并联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式是关键。


8.【答案】  烛焰清晰的像在光屏前面，可以用减小光屏与凸透镜的距离的方法使得光屏上呈现一个清晰的像的目的

【解析】解：
近视眼镜是凹透镜，对光线有发散作用，拿一个近视镜给“眼睛”戴上，光屏上出现烛焰清晰的像，若不放的视眼镜，蜡烛烛焰的像实际上在光屏前；
拿走近视镜则烛焰的像变得模糊，原因是烛焰清晰的像在光屏前面，可以用减小光屏与凸透镜的距离的方法使得光屏上呈现一个清晰的像的目的。即将光屏靠近凸透镜。
故答案为：；烛焰清晰的像在光屏前面，可以用减小光屏与凸透镜的距离的方法使得光屏上呈现一个清晰的像的目的。
首先明确近视眼镜片是凹透镜，利用凹透镜的光学性质即可确定它是怎样来矫正视力的，从而判断下一步的操作。
了解近视眼镜的光学性质及对眼睛的矫正作用，是正确解答的关键。


9.【答案】  串联电路中导体两端电压与导体的电阻成正比

【解析】解：由图乙可知，随酒精浓度的增大，酒精气体传感器阻值减小，酒精气体传感器分得电压变小；电源电压不变，由串联电路中导体两端电压与导体的电阻成正比可知，电阻分压变大，电压表示数变大；又因为在总电压不变的情况下，总电阻变小，所以电路中电流变大，综上分析B正确。
故答案为：；串联电路中导体两端电压与导体的电阻成正比。
由电路图知，电阻与串联，电压表测电阻两端电压，由图象找出电阻的阻值随酒精气体浓度变化而变化的关系，由欧姆定律判断电路电流如何变化，由串联电路的特点判断电压表示数及两端电压如何变化。
本题是一道闭合电路动态分析题，根据图象知道酒精气体传感器随酒精浓度的变化关系、熟练应用串联电路特点是正确解题的关键。


10.【答案】电磁波  运动

【解析】解：车载高精度系统可对车实时定位，该系统定位时利用了电磁波；
自动行驶过程中，路边树木相对该车的位置发生了改变，所以是运动的。
故答案为：电磁波；运动。
是卫星导航、定位系统，信息需要在真空中传播，利用的是电磁波；
根据物体相对于参照物的位置是否发生改变可判断其是运动还是静止。
本题考查了电磁波的应用、运动与静止的相对性等，有一定综合性，但难度不大。


11.【答案】分子是运动的  热传递

【解析】解：当一盘色香味俱佳的“东安鸡”端到餐桌时，香飘四溢，这是因为组成物质的分子不停地做无规则运动；
一块热气腾腾的“东安鸡”放入口中，除舌尖上感觉到美味外，舌尖的温度也升高了，舌尖的内能增大，是通过热传递方式改变了舌尖的内能。
故答案为：分子是运动的；热传递。
物质是由分子组成的，组成物质的分子永不停息地做无规则的运动；
改变物体内能的方式有：做功与热传递两种方式。
本题考查了分子动理论、改变内能的方式，本题是一道基础题，掌握基础知识即可正确解题。


12.【答案】红外线  紫外线  凸面镜

【解析】解：一切物体都在不断地辐射红外线，物体的温度越高，辐射出的红外线越强，测温摄像头就是根据这样的原理工作的；
紫外线可以杀死微生物，所以医院用紫外线来杀菌；
凸面镜对光有发散作用，可以扩大视野，故在道路的拐弯处应安装凸面镜；
故答案为：红外线；紫外线；凸面镜。
一切物体都在不断地辐射红外线，物体的温度越高，辐射出的红外线越强；
紫外线具有灭菌的作用；
根据凸面镜对光线有发散作用，可以扩大视野，凹面镜对光线有会聚作用。
此题考查了红外线、紫外线、凸面镜的作用，比较简单，但应掌握。


13.【答案】做功  内  机械

【解析】解：如图，进气门和排气门都是关闭的，活塞下行，可以判断是做功冲程，做功冲程中内能转化为机械能。
故答案为：做功；内；机械。
由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程。
四个冲程中压缩冲程是机械能转化为内能，做功冲程是内能转化为机械能，排气和吸气冲程没有能的转化。
本题考查了热机的三个知识点：根据进气门和排气门的闭合和打开情况、活塞的上下行情况来判断是哪个冲程，能的转化，根据工作循环、冲程、做功、活塞、飞轮任何一者能判断另外几者。


14.【答案】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；
三孔插座的接法：上孔接地线；左孔接零线；右孔与保险丝连接；如图：


【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。


15.【答案】解：知道该螺线管左端是极，右端是极，由安培定则可知，电流从右侧流入，则电流右侧为正极。
据磁极间的作用规律可知，此时小磁针靠近螺线管左端极的一定是极，小磁针的右端一定是极。
故答案如图：


【解析】由电磁铁的极性，据安培定则可判出电流方向及电源的正负极，再由磁体间的作用规律可得小磁针的极方向。
电磁铁的磁场与条形磁铁非常相似，可以等效为条形磁铁进行分析。


16.【答案】答：长度与材料相同的电线，横截面积较小的电线电阻较大，根据，电线中的电流和通电时间都不变的情况下，电阻大的电线产生的热量会明显增加，温度明显升高，会烧坏电线的绝缘皮，引起火灾．

【解析】利用下列知识分析回答：电流通过导体产生的热量和电流的平方、电阻的大小、通电时间成正比．在材料和长度相等的情况下，导线越细，电阻越大．
平时计算中，因导线电阻比较小，忽略不计；实际生活中因导线比较长，不能忽略导线电阻．


17.【答案】解：
标准大气压下，水的沸点为，即水的末温为，
水吸收的热量：
。
天然气完全燃烧释放热量，
天然气炉具的效率：
。
答：烧开这壶水，水需要吸收热量；
若烧开这壶水消耗的天然气是，则天然气炉具的效率是。

【解析】已知水的质量，还知水的初温和末温，根据公式可求水吸收的热量。
先计算天然气完全燃烧释放的热量，水吸收的热量与天然气完全燃烧释放的热量的比值就是天然气炉具的效率。
本题考查热量的计算和能量的利用效率，关键是公式及其变形的灵活应用，难度不大。


18.【答案】解：由可得，通过该用电器的电流：
；
由可得，得用电器的电阻为：
；
由可得，它正常工作，消耗的电能：
．
答：通过该用电器的电流为；
该用电器工作时的电阻为；
若它正常工作，消耗的电能是。

【解析】已知用电器的额定电压和额定功率，利用公式得到正常的工作电流；
已知用电器的额定电压和额定功率，利用公式得到用电器的电阻；
已知用电器的额定功率和工作时间，利用公式得到消耗的电能．
此题是一道关于电功率的电学综合题，考查的是我们对公式及其变形的掌握情况，计算过程不复杂，注意单位的换算．


19.【答案】确定像的位置  不能  虚  不变  可研究平面镜像与物上、下、及左、右的关系。

【解析】解：玻璃板透光性，既能成像，又能确定像的位置，小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定像的位置。
虚像不能呈现在光屏上，移去蜡烛，并在其所在位置上放一光屏，则光屏不能承接到蜡烛的像，说明平面镜成虚像。
平面像成的像与物大小相等，实验中小明将蜡烛靠近平面镜时，它的像大小不变。
实验完成后，小组对实验进行了改进，将蜡烛换成“”型光源重新实验，可研究平面镜像与物上、下、及左、右的关系。
故答案为：确定像的位置；不能；虚；不变；可研究平面镜像与物上、下、及左、右的关系。
玻璃板透光性，既能成像，又能确定像的位置；
虚像不能呈现在光屏上；
平面像成的像与物大小不变；
将蜡烛换成“”型光源重新实验，可研究平面镜像与物上、下、及左、右的关系。
本题平面镜成像特点，考查对器材的要求、操作过程及成像规律的运用和对实验方案的改进。


20.【答案】左  小灯泡断路

【解析】解：小灯泡额定电压，故电压表选用大量程并联在灯泡两端；滑动变阻器上下各选一个接线柱与灯泡串联在电路中，如下图所示：
；
为了保护电路，闭合开关前，滑动变阻器的滑片应调至阻值最大处，即左端；闭合开关后，发现灯泡不亮，电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障原因可能是小灯泡断路；
要使灯泡正常发光，必须调节滑动变阻器滑片，使灯泡两端电压达到；
由图可知，电流表选用小量程，电流表的示数如图所示，电流表分度值，其示数为，则小灯泡额定功率为：
。
故答案为：见解答图；左；小灯泡断路；；；。
根据灯泡额定电压确定电压表量程，将电压表并联在灯泡两端；滑动变阻器上下各选一个接线柱串联在电路中；
为了保护电路，闭合开关前，滑动变阻器的滑片应调至阻值最大处；闭合开关后，发现灯泡不亮，电流表无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
要使灯泡正常发光，两端电压必须为额定电压；根据图确定电流表量程，由图确定分度值读数；利用公式求出小灯泡额定功率。
本题测量小灯泡的额定功率实验，考查了电路连接、注意事项、电路故障、电流表读数和功率的计算等知识。


21.【答案】形管液面高度差  电流  左瓶  电阻

【解析】解：由转换法，实验中通过形管液面高度差观察比较出瓶内电阻丝的发热多少。
如图所示，两电阻串联，通过的电流和通电时间相同，而电阻不同，故该装置用来探究电流热效应与电阻大小的关系；通电一段时间，根据转换法，左瓶内的电阻丝产生的热量多；
让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，根据并联电阻的规律，这两根电阻丝并联的等效电阻小于欧姆，与左侧容器中电阻值不相等，而电流和通电时间相同，故此时该装置是探究电流产生的热量跟电阻的关系。
故答案为：形管液面高度差；电流；左瓶；电阻。
电阻丝产生的热量不易直接观察，可给等质量的空气加热，气体吸热越多，气体膨胀程度越大，形管内的液面高度差越大，采用了转换法；
电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律和转换法分析；
根据并联电阻的规律，这两根电阻丝并联的电阻小于欧姆，而通过左、右容器中电阻的电流和通电时间相同，据此分析。
本题探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法、串联和并联电路的规律的运用。


22.【答案】  用手取砝码物体和砝码位置放反了  取走最小砝码，向右移动游码；    装满陈醋，用天平测出烧杯和陈醋的总质量  在操作过程中，烧杯装满液体，易洒出，不方便操作  仍然准确

【解析】解：测固体密度的基本方法是：将天平放到水平桌面上，将游码拨到零刻度线，调节平衡螺母使横梁平衡；用天平测出固体的质量，根据排水法用量筒测出固体的体积，代入公式算出固体的密度，故正确的顺序为；
经分析，错误之处：用手直接拿砝码，汗渍会腐蚀砝码。物体放在了天平的右盘，砝码放在了天平的左盘，应该物体放在天平的左盘，砝码放在天平的右盘；
将最小的砝码放上去，出现指针偏右，说明右盘的砝码质量大，则应该取走最小砝码，向右移动游码；
小矿石的质量，体积，
小矿石的密度；
不小心将量筒打碎了，用天平也能测量出陈醋的密度：
调好天平，用天平测出空烧杯质量为。
将一个烧杯装满水，用天平测出烧杯和水的总质量为。
用另一个烧杯装满陈醋，用天平测出烧杯和陈醋的总质量为。
则水的质量，
由可求得水的体积，
则陈醋的质量，烧杯内水的体积等于陈醋的体积，
根据测得的物理量求出了该陈醋的密度。
则；
实验设计存在不足之处是：在操作过程中，烧杯装满液体，易洒出，不方便操作；
天平的右盘下粘了一小块橡皮泥，调节平衡螺母后，左右两盘质量相等，测量物体质量时，左右两盘质量也相等，不影响测量结果；即所测的密度值仍然准确。
故答案为：；用手取砝码物体和砝码位置放反了；取走最小砝码，向右移动游码；；装满陈醋，用天平测出烧杯和陈醋的总质量；；在操作过程中，烧杯装满液体，易洒出，不方便操作；仍然准确。
测固体的密度是公式的典型应用，需要用天平测出固体的质量，用量筒测出固体的体积；
天平使用的注意事项：左物右码；不要把化学药品和潮湿的物体直接放在天平盘上；要用镊子夹取砝码，不能用手拿砝码；砝码要及时放回砝码盒，要轻拿轻放；
测量过程中，指针偏右，说明砝码质量略大；小矿石的质量等于砝码的质量加游码对应的刻度值，小矿石的体积等于量筒液面体积之差，用公式计算小矿石的密度；
只有天平，没有量筒，可以利用等体积的水和陈醋，称量水和陈醋的质量，根据体积相等列出等式求出陈醋的密度；
不足之处：在操作过程中，烧杯装满液体，易洒出，不方便操作。
右盘下粘了一小块橡皮泥，调节平衡螺母时，使天平两盘质量相等，不影响测量结果。
测量固体密度的实验是初中物理重要的实验，从天平的使用、物体质量的测量、体积的测量、密度的计算等方面进行考查。
