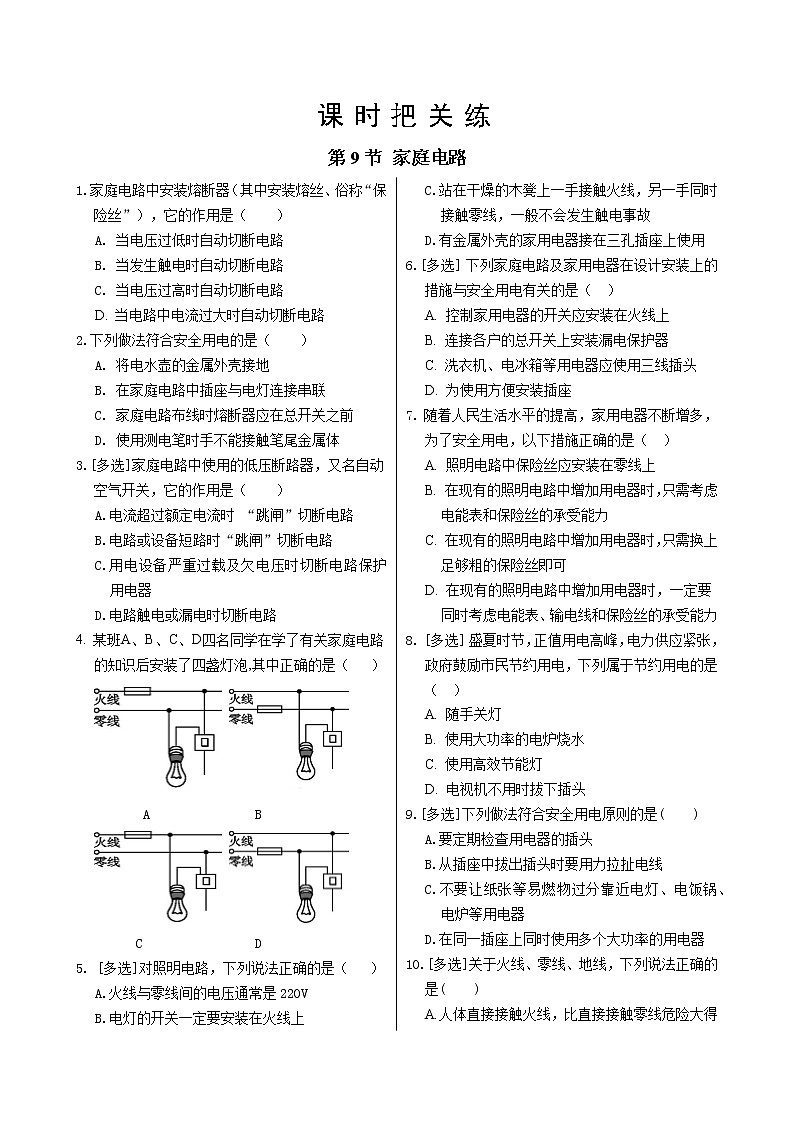

课时把关练

第9节 家庭电路

1.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（　　）

A. 当电压过低时自动切断电路

B. 当发生触电时自动切断电路

C. 当电压过高时自动切断电路

D. 当电路中电流过大时自动切断电路

2.下列做法符合安全用电的是（    ）

A. 将电水壶的金属外壳接地

B. 在家庭电路中插座与电灯连接串联

C. 家庭电路布线时熔断器应在总开关之前

D. 使用测电笔时手不能接触笔尾金属体

3.[多选]家庭电路中使用的低压断路器，又名自动空气开关，它的作用是（    ）

A.电流超过额定电流时 “跳闸”切断电路

B.电路或设备短路时“跳闸”切断电路

C.用电设备严重过载及欠电压时切断电路保护用电器

D.电路触电或漏电时切断电路

4. 某班A、B、C、D四名同学在学了有关家庭电路的知识后安装了四盏灯泡,其中正确的是（   ）

A               B

C                D

5. [多选]对照明电路，下列说法正确的是（   ）

A.火线与零线间的电压通常是220V

B.电灯的开关一定要安装在火线上

C.站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故

D.有金属外壳的家用电器接在三孔插座上使用

6.[多选] 下列家庭电路及家用电器在设计安装上的措施与安全用电有关的是（  ）

A. 控制家用电器的开关应安装在火线上

B. 连接各户的总开关上安装漏电保护器

C. 洗衣机、电冰箱等用电器应使用三线插头

D. 为使用方便安装插座

7. 随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是（  ）

A. 照明电路中保险丝应安装在零线上

B. 在现有的照明电路中增加用电器时，只需考虑电能表和保险丝的承受能力

C. 在现有的照明电路中增加用电器时，只需换上足够粗的保险丝即可

D. 在现有的照明电路中增加用电器时，一定要同时考虑电能表、输电线和保险丝的承受能力

8. [多选] 盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列属于节约用电的是（　）

A. 随手关灯

B. 使用大功率的电炉烧水

C. 使用高效节能灯

D. 电视机不用时拔下插头

9.[多选]下列做法符合安全用电原则的是(　　)

A.要定期检查用电器的插头

B.从插座中拔出插头时要用力拉扯电线

C.不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等用电器

D.在同一插座上同时使用多个大功率的用电器

10.[多选]关于火线、零线、地线，下列说法正确的是(　　)

A.人体直接接触火线，比直接接触零线危险大得多

B.保险丝应该接在地线上

C.电源三脚插头起到漏电保护的那一个接线应该接在地线上

D.人体与零线直接接触是毫无危险的

11．电冰箱工作时，应当使用图中的________插座，这是为了使电冰箱的外壳接地，保证安全工作。表中是某电冰箱的部分技术参数，它正常工作时，使用的是__________(选填“交流”或“直流”)电源，电压是__________V，若压缩机连续正常工作1 h，将消耗电量__________kW·h。

12.很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下仍有能耗。下表是小明家两台电器的数据统计。这两台电器每天待机共耗电________度。若能及时断开电源，他家每月可以节约电费________元。(电价为0.5元/度，每月按30天计算)

13.如图所示是刚安装的家庭电路的电路图，电工师傅为了检查电路是否出现短路，在准备接入保险线的A、B点间先接入一盏“220 V　15 W”的检验灯。

(1)断开开关S1，闭合开关S2，检验灯正常发光；

(2)断开开关S2，闭合开关S1，发现检验灯发光较暗。

根据以上现象，你可以判断出________(选填“L1”或“L2”或“没有”)发生短路。

14.将下列元件符号正确填入图中空格处。并解释原因。

课时把关练

第9节 家庭电路

参考答案

1.D   2.A  3.ABC  4.A  5.ABD  6.ABC   7.D   8.ACD   9. AC  10. AC

11.乙　交流　220　0.2

解析：为了防止触电，使用的插座应选用有接地线的三孔插座，即图中的乙，这样能把电冰箱的外壳连接大地，保证安全工作。由表中的标称值可知冰箱使用的是频率为50 Hz 的交流电源；电冰箱电压为220 V，正常工作1 h消耗的电能：0.2 kW×1 h＝0.2 kW·h。

12. 0.424　6.36

解析：彩电每天待机耗电：

W1＝0.008×20度＝0.16度

洗衣机每天待机耗电：

W2＝0.012×22度＝0.264度，总共每天耗电0.424度。

若能及时断开电源，每月可节约电费：

0.424×30×0.5元＝6.36元。

13.L2解析：断开S1，闭合S2，检验灯与L2串联，检验灯正常发光，L2处导通且不分压，故L2短路。

断开S2，闭合S1，检验灯与L1串联，检验灯发光且较暗，表明L1处导通且分压，电路符合要求。

综上所述可知L2处发生了短路现象。

14.解析：如图所示

开关与白炽灯串联，并且开关与火线相连，大功率插座并联在零线与火线间，保险丝和插座串联保证安全。
