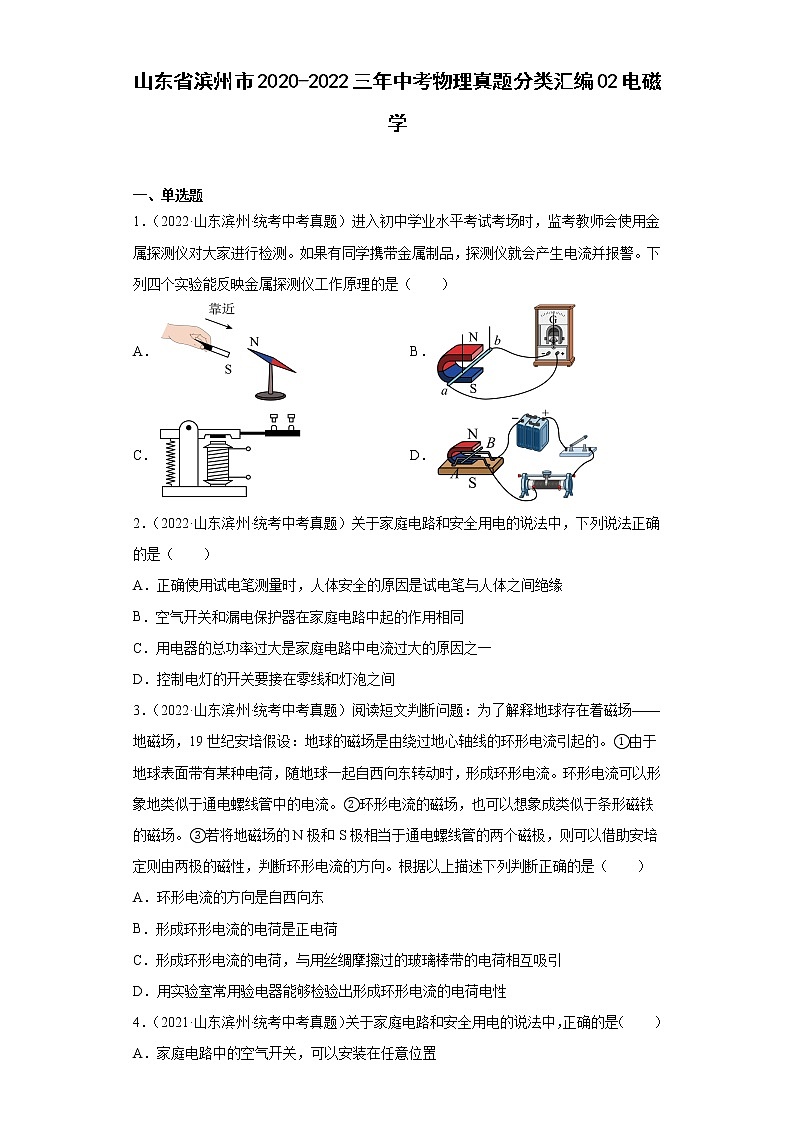

    一、单选题
    1.(2022·山东滨州·统考中考真题)进入初中学业水平考试考场时,监考教师会使用金属探测仪对大家进行检测。如果有同学携带金属制品,探测仪就会产生电流并报警。下列四个实验能反映金属探测仪工作原理的是(  )
    A. B.
    C. D.
    2.(2022·山东滨州·统考中考真题)关于家庭电路和安全用电的说法中,下列说法正确的是(  )
    A.正确使用试电笔测量时,人体安全的原因是试电笔与人体之间绝缘
    B.空气开关和漏电保护器在家庭电路中起的作用相同
    C.用电器的总功率过大是家庭电路中电流过大的原因之一
    D.控制电灯的开关要接在零线和灯泡之间
    3.(2022·山东滨州·统考中考真题)阅读短文判断问题:为了解释地球存在着磁场——地磁场,19世纪安培假设:地球的磁场是由绕过地心轴线的环形电流引起的。①由于地球表面带有某种电荷,随地球一起自西向东转动时,形成环形电流。环形电流可以形象地类似于通电螺线管中的电流。②环形电流的磁场,也可以想象成类似于条形磁铁的磁场。③若将地磁场的N极和S极相当于通电螺线管的两个磁极,则可以借助安培定则由两极的磁性,判断环形电流的方向。根据以上描述下列判断正确的是(  )
    A.环形电流的方向是自西向东
    B.形成环形电流的电荷是正电荷
    C.形成环形电流的电荷,与用丝绸摩擦过的玻璃棒带的电荷相互吸引
    D.用实验室常用验电器能够检验出形成环形电流的电荷电性
    4.(2021·山东滨州·统考中考真题)关于家庭电路和安全用电的说法中,正确的是(  )
    A.家庭电路中的空气开关,可以安装在任意位置
    B.家庭电路中同时工作的用电器的多少,完全由用户自己决定
    C.防范触电事故最重要的是要有安全用电的意识,遵守安全用电的原则
    D.正确使用试电笔测火线时,没有电流通过人体保证了人的安全

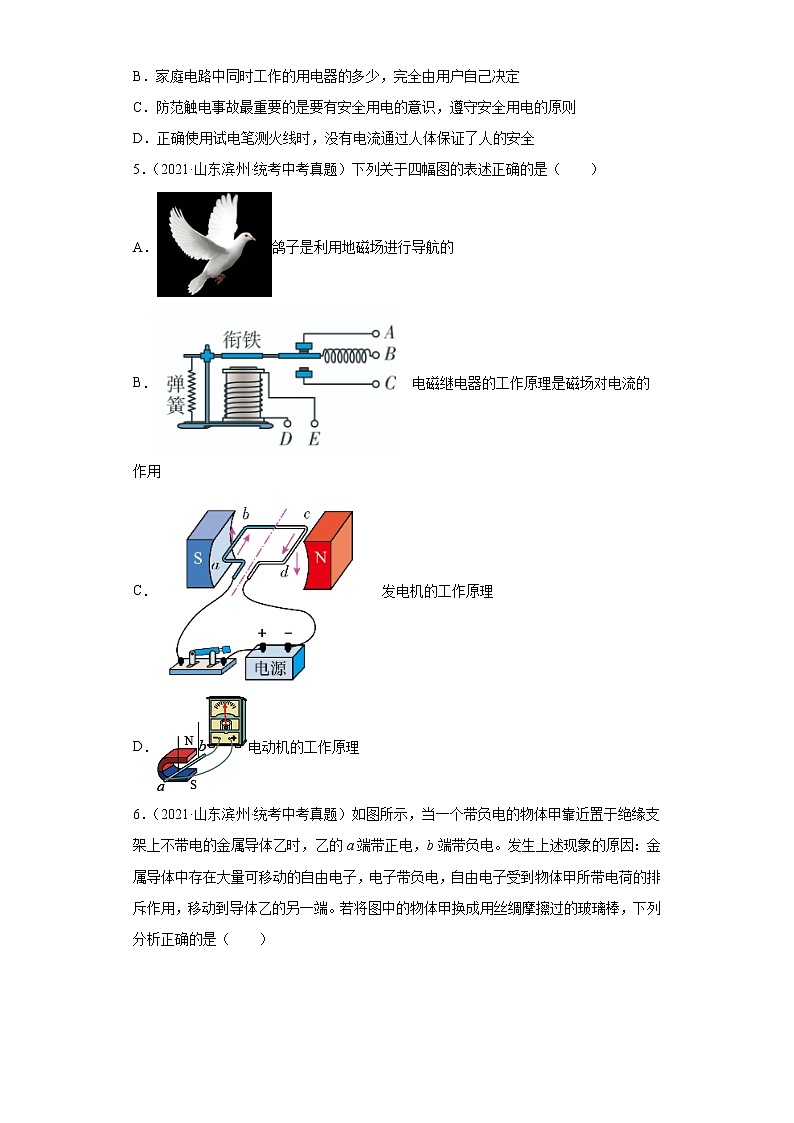

    5.(2021·山东滨州·统考中考真题)下列关于四幅图的表述正确的是(  )
    A.鸽子是利用地磁场进行导航的
    B.电磁继电器的工作原理是磁场对电流的作用
    C.发电机的工作原理
    D.电动机的工作原理

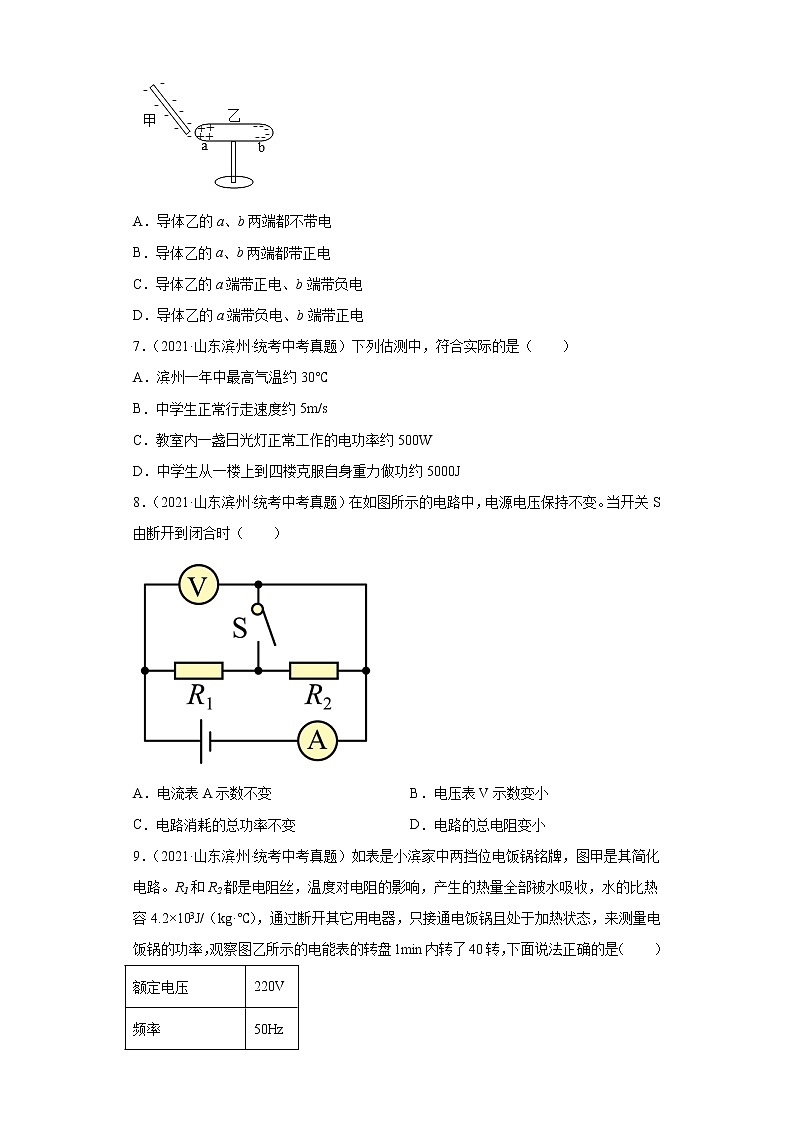

    6.(2021·山东滨州·统考中考真题)如图所示,当一个带负电的物体甲靠近置于绝缘支架上不带电的金属导体乙时,乙的a端带正电,b端带负电。发生上述现象的原因:金属导体中存在大量可移动的自由电子,电子带负电,自由电子受到物体甲所带电荷的排斥作用,移动到导体乙的另一端。若将图中的物体甲换成用丝绸摩擦过的玻璃棒,下列分析正确的是(  )

    A.导体乙的a、b两端都不带电
    B.导体乙的a、b两端都带正电
    C.导体乙的a端带正电、b端带负电
    D.导体乙的a端带负电、b端带正电
    7.(2021·山东滨州·统考中考真题)下列估测中,符合实际的是(  )
    A.滨州一年中最高气温约30℃
    B.中学生正常行走速度约5m/s
    C.教室内一盏日光灯正常工作的电功率约500W
    D.中学生从一楼上到四楼克服自身重力做功约5000J
    8.(2021·山东滨州·统考中考真题)在如图所示的电路中,电源电压保持不变。当开关S由断开到闭合时(  )

    A.电流表A示数不变 B.电压表V示数变小
    C.电路消耗的总功率不变 D.电路的总电阻变小
    9.(2021·山东滨州·统考中考真题)如表是小滨家中两挡位电饭锅铭牌,图甲是其简化电路。R1和R2都是电阻丝,温度对电阻的影响,产生的热量全部被水吸收,水的比热容4.2×103J/(kg·℃),通过断开其它用电器,只接通电饭锅且处于加热状态,来测量电饭锅的功率,观察图乙所示的电能表的转盘1min内转了40转,下面说法正确的是(  )
    额定电压
    220V
    频率
    50Hz
    额定功率
    加热
    880W
    保温
    44W

    A.电饭锅在加热状态下正常工作时的总电流4A
    B.电阻R2的阻值是1100Ω
    C.测量时电饭锅的实际加热功率是800W
    D.电饭锅在加热状态下正常工作7min,可将2.2kg水的温度升高2℃
    10.(2020·山东滨州·统考中考真题)关于家庭电路和安全用电的说法中,正确的是(  )
    A.使用试电笔时,人体必须接触笔尖金属体
    B.控制灯泡的开关要接在零线和灯泡之间
    C.家庭电路中电流过大的原因一定是发生短路
    D.在生活中要做到:不接触低压带电体,不靠近高压带电体
    11.(2020·山东滨州·统考中考真题)如图所示,用毛皮摩擦过的橡胶棒接触验电器后,验电器金属箔张开,以下说法正确的是(  )

    A.毛皮摩擦过的橡胶棒带正电
    B.验电器的工作原理是同种电荷相互排斥
    C.通常情况下橡胶棒是导体
    D.金属箔张开瞬间电流的方向是由金属球到金属箔
    12.(2020·山东滨州·统考中考真题)如图所示的电路中,电源电压保持不变,为定值电阻。闭合开关S,滑动变阻器的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是(  )

    A.电压表示数变小,电流表示数变大
    B.电压表示数不变,电流表示数变小
    C.电压表示数变大,电流表示数不变
    D.电压表示数变大,电流表示数变小
    13.(2020·山东滨州·统考中考真题)关于下列四幅图的表述正确的是(  )

    A.图甲:司南是利用地球的引力指示南北的
    B.图乙:电生磁是由法国的安培最早发现的
    C.图丙:只要导体在磁场中运动,就一定会产生电流
    D.图丁:这是电动机的工作原理

    二、多选题
    14.(2022·山东滨州·统考中考真题)如图所示,电源电压恒定不变,开关闭合后,当滑动变阻器的滑片P由最右端向中点滑动时。下列说法正确的是(  )

    A.电流表A1示数不变,电压表V示数不变
    B.电流表A1示数变大,灯泡L的亮度不变
    C.电流表A2示数变大,电压表V示数不变
    D.电压表V示数与电流表A1的示数之比变大
    15.(2022·山东滨州·统考中考真题)某家用电热壶有“加热”和“保温”两个挡位,其简化电路如图甲所示,电热丝,。小滨为测量电热壶的实际功率,他把家中的其它用电器都与电源断开,仅让电热壶工作,1min内电能表(如图乙)的转盘转动了16转。【不考虑热量损失,已知水的比热容】。下面说法正确的是(  )

    A.开关S接“2”时,电热壶为“加热”挡位
    B.电热壶的正常加热功率为100W
    C.电热壶将1kg的水从25℃加热到75℃,需要正常工作210s
    D.测量时电热壶的实际加热功率为800W
    16.(2020·山东滨州·统考中考真题)如图所示,电源电压保持不变,小灯泡L标有“”的字样,滑动变阻器R的最大阻值为,为定值电阻。当S闭合,、断开,滑片P由b端向a端滑动,使其连入电路的电阻是最大阻值的三分之一时,小灯泡恰好正常发光。当滑片位置保持不变,开关都闭合时,电流表的示数变化了。不考虑灯丝电阻的变化,下列说法正确的是(  )

    A.电源电压是
    B.小灯泡正常发光,整个电路消耗的电能是
    C.的阻值为
    D.当滑片位置保持不变,开关都闭合时,电路消耗的总功率是

    三、填空题
    17.(2022·山东滨州·统考中考真题)石墨烯是一种新材料,具有优异的光学、电学、力学特性,石墨烯还具有很好的韧性,且可以弯曲。北京冬奥会运动场馆的最低温度可达-30℃左右,利用石墨烯制作的智能温控加热羽绒服可帮助工作人员抵御寒冷,有效提升保暖效果。可见,这种材料具有密度_________(选填“较大”或“较小”)、电阻_________(选填“较大”或“较小”)的特点。

    18.(2022·山东滨州·统考中考真题)2022年3月23日,“天宫课堂”第二课正式开讲,“太空教师”翟志刚、王亚平、叶光富在中国空间站为广大青少年带来了一场精彩的太空科普课。授课期间,“太空教师”与地面课堂师生的实时互动交流是通过________进行传播的。空间站太阳翼上的太阳能电池板将太阳能转化成电能为空间站供电,电能是________(选填“一次”或“二次”)能源。

    19.(2021·山东滨州·统考中考真题)2021年5月15日8时20分左右,我国发射的天问一号着陆器成功着陆于火星北半球的乌托邦平原。如图所示,着陆器上搭载着的中国首辆火星车“祝融号”通过 ___________向地球传回了火星表面的照片。“祝融号”火星车工作时,所需要的电能是通过太阳能电池板由 ___________能转化而来的。

    20.(2020·山东滨州·统考中考真题)2019年12月17日,中国第一艘国产航母“山东舰”在海南三亚某军港交付海军。航母上的舰载机在空中执行任务时,它与航母之间是通过______传递信息的。当航母在全速航行时,如图所示,两侧护卫舰必须与其保持一定距离,因为靠的太近,它们之间水的流速大,压强______容易发生相撞事故。


    四、实验题
    21.(2022·山东滨州·统考中考真题)如图甲所示,是某实验小组“探究电流与电阻的关系”的实物图。选用的实验器材是:电源(电压恒为3V)、电流表、电压表,电阻R有4个阻值(5、10、20、30)供选用,滑动变阻器(20;1A)、开关、导线若干。

    (1)请用笔画线代替导线将图甲中的实物图连接完整_______;
    (2)连接电路时,开关应保持_______;开关闭合前,滑动变阻器的滑片P应滑到_______(选填“A”或“B”)端;
    (3)检查电路连接无误后闭合开关后,无论怎样移动滑动变阻器的滑片P,电流表几乎无示数,电压表有示数且不变,原因可能是_______;
    A.R短路  B.R断路  C.滑动变阻器断路
    (4)排除故障后继续实验,实验过程中,当把10电阻换成20电阻后,为保持_______(选填“电流表”或“电压表”)示数不变,滑片P应向_______(选填“A”或“B”)端移动。
    (5)根据实验数据绘制了如图乙所示的图像,得出电流与电阻的关系是:_____________________;
    (6)该小组用电流表和一个定值电阻,测量未知电阻的阻值。他们设计了如图丙所示的电路图,并进行如下实验操作:

    ①闭合S、断开S1,此时电流表的示数为;
    ②闭合S和S1,此时电流表的示数为;
    ③则=_________(用、、表示)。
    22.(2021·山东滨州·统考中考真题)在“探究电流与电压关系”的实验中,图甲是某实验小组设计的电路,电源电压3V保持不变。

    (1)请用笔画线代替导线,在图甲中完成电路连接,要求滑片P向B端滑动时,电流表的示数变小;______
    (2)连接电路时,开关应该______。闭合开关前,滑动变阻器的滑片P应置于______(选填“A”或“B”)端;
    (3)检查无误后,闭合开关发现电流表几乎无示数,电压表示数接近3V。移动滑片P,两电表示数均无变化,则电路故障可能是______;
    (4)排除故障后,移动滑片P到某一位置时电流表示数如图乙所示,此时通过定值电阻R的电流为______A;
    (5)实验中测得五组数据,并绘制出定值电阻R的I﹣U图像如图丙所示。由图像可得:
    ①实验中所用定值电阻R的阻值为______Ω;
    ②实验结论:______;
    (6)结合所测数据分析,本实验所用滑动变阻器的最大阻值应不小于______Ω。
    23.(2020·山东滨州·统考中考真题)某实验小组用图甲所示器材测量小灯泡的电功率,电源电压恒为,待测小灯泡L的额定电压为,滑动变阻器R的规格为“  ”。

    (1)图甲是该实验小组没有连接完整的电路,请用笔画出导线,在图甲中完成电路连接,要求滑动变阻器滑片向右移动时电阻变大,导线不交叉( )。
    (2)闭合开关前,滑动变阻器滑片P应位于______端(选填“A”或“B”)。
    (3)连接完电路,闭合开关后,发现无论怎样移动滑片,小灯泡不亮,电流表示数变化明显,电压表无示数。仔细检查,连接无误,那么出现该状况的原因可能是小灯泡发生______(选填“断路”或“短路”)。
    (4)排除故障后,按图甲所示的电路继续进行实验。闭合开关,移动滑片P,使小灯泡L发光测出小灯泡L的相关物理量,记录和计算结果如表,则小灯泡的额定功率为______W。由表中信息可知:灯泡实际功率越______,灯泡越亮。
    实验次数
    1
    2
    3
    4
    5
    电压
    1
    1.5
    2
    2.5
    3
    电流
    0.14
    0.18
    0.22
    0.26
    0.30
    实际功率
    0.14
    0.27
    0.44

    0.90
    灯泡亮度
    逐渐变亮

    (5)另一小组用相同器材实验时,发现电流表不能正常使用。他们选用一个定值电阻,设计了如图乙所示的电路图,并进行如下实验操作:

    ①按图乙连接电路,检查无误后,闭合开关S、,调节滑动变阻器滑片直至电压表示数为______V;
    ②S处于闭合状态,滑片不动,断开、闭合,读出电压表示数为;
    ③小灯泡的额定功率:______(用、、表示)。

    五、计算题
    24.(2022·山东滨州·统考中考真题)如图是某物理兴趣小组,设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中,测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片,电压表的示数用来反映被测试者的成绩。电源电压恒为6V,电压表量程0~3V,电流表量程0~0.6A,滑动变阻器标有“15 1A”,滑片P每移动1cm,的电阻变化0.5,定值电阻。求:
    (1)当滑片P位于最左端时,电流表的示数;
    (2)某同学测试时,从最左端推动滑片P向右移动20cm,此时电压表的示数;
    (3)若既能保证电路各元件的安全,又能使滑片P移动到最右端,则选取R2时,其阻值不能小于多少?

    25.(2021·山东滨州·统考中考真题)在如图甲所示的电路中,电源电压6V保持不变,滑动变阻器R2标有“20Ω 1A”字样,闭合开关S后,电压表的示数为2V,电流表的示数为0.2A。求:
    (1)定值电阻R1的阻值。
    (2)100s内通过滑动变阻器R2的电流所做的功。
    (3)将R1和R2按图乙所示的电路连接,电源电压不变并闭合开关S,求图甲电路消耗的最小功率与图乙电路消耗的最大功率的比值。

    26.(2020·山东滨州·统考中考真题)如图所示,电源电压保持不变,电流表的量程为,电压表的量程为,灯泡L标有“  ”字样,滑动变阻器R标有“ ”字样。闭合开关S,调节滑动变阻器滑片P,使灯泡正常工作,不考虑灯丝电阻的变化。求:

    (1)灯泡正常工作时的电流和电阻。
    (2)灯泡正常工作所放出的热量。
    (3)在保证电路安全的条件下,滑动变阻器连入电路的电阻变化范围。

    参考答案:
    1.B
    【详解】当探测仪线圈靠近金属制品时,相当于闭合电路的一部分导体在切割磁感线,从而产生感应电流,所以其原理是电磁感应现象。
    A.探究磁极之间的相互作用规律 ,故A不符合题意;
    B.探究电磁感应现象,故B符合题意;
    C.是电磁铁的应用,电磁继电器,故C不符合题意;
    D.探究磁场对通电导体的作用,故D不符合题意。
    故选B。
    2.C
    【详解】A.正确使用试电笔测量时,人体安全的原因是试电笔中间有大约4兆欧的电阻,通过人体的电流比较小,故A错误;
    B.空气开关是电路中发生短路时,或者电流过大,而跳闸,起保护作用,而漏电保护器是发生触电事故时,有电流流向大地,使干路上火线和零线上的电流不相同,而切断电路,故空气开关和漏电保护器在家庭电路中起的作用不相同,故B错误;
    C.当同时使用多个用电器时,用电器的总功率过大,根据可知,家庭电路中干路电流过大,另外造成电流过大的原因是电路中存在短路现象,故C正确;
    D.控制电灯的开关要接在火线和灯泡之间,这样能够保证,当断开开关时,没有电流经过灯泡,不会发生触电事故,故D错误。
    故选C。
    3.C
    【详解】AB.地磁的北极在地理南极的附近,在用安培定则判定环形电流的方向时,右手的拇指必需指向南方;则四指弯曲的方向应该自东向西,即电流流动的方向应该自东向西;由于地球表面带有某种电荷,随地球一起自西向东转动时,形成环形电流,电流方向与电荷的定向移动方向相反,所以该电荷是负电荷,故AB错误;
    C.形成环形电流的电荷是负电荷,丝绸摩擦过的玻璃棒是正电荷,异种电荷相互吸引,形成环形电流的电荷与用丝绸摩擦过的玻璃棒带的电荷相互吸引,故C正确;
    D.验电器能用来检验物体是否带电,但不能检验出形成环形电流的电荷电性,故D错误。
    故选C。
    4.C
    【详解】A.家庭电路中空气开关必须安装在保险装置之前,这样可以保证在检查电路或者更换保险装置时,能将电路切断,故A错误;
    B.电能表和干路导线的规格决定了家庭电路中所接用电器的总功率,如果功率过大可能损坏家庭电路,故B错误;
    C.生活中要有安全用电的意识,并能遵守安全用电的原则,这样可有效避免触电事故的发生,故C正确;
    D.使用试电笔时人是闭合电路的一部分,所以有电流经过,但因为试电笔中电阻很大,所以流过人的电流很小,所以人不触电,故D错误。
    故选C。
    5.A
    【详解】A.鸽子是利用地磁场进行导航确定方位的,故A正确;
    B.电磁继电器的工作原理是通电导体周围存在磁场的原理,故B错误;
    C.图中接有电源,是电动机的工作原理,故C错误;
    D.图中没有电源,但接有灵敏电流计,是发电机的工作原理,故D错误。
    故选A。
    6.D
    【详解】若将图中的物体甲换成用丝绸摩擦过的玻璃棒,该玻璃棒带正电,因异种电荷相互吸引,所以乙中自由电子会受到带正电的物体的吸引,移动到导体乙的a端,使a端带负电,而b端因失去电子而带正电,故D正确,ABC错误。
    故选D。
    7.D
    【详解】A.滨州一年中最高气温约35℃,故A不符合题意;
    B.中学生正常行走速度约1.5m/s,故B不符合题意;
    C.教室内一盏日光灯正常工作的电功率约40W,故C不符合题意;
    D.中学生从一楼上到四楼克服自身重力做功约
    W=Gh=500N×10m=5000J
    故D符合题意。
    故选D。
    8.D
    【详解】ABD.开关S断开时,电阻R1和R2串联,电压表测电源电压;而开关S闭合时,电阻R2短路,电路为电阻R1的简单电路,电压表测电阻R1两端的电压即电源电压,所以电压表示数不变,总电阻由R1和R2串联变为R1的简单电路,则总电阻变小;根据欧姆定律的表达式可知,电路电流变大,即电流表A示数变大。故AB错误,D正确;
    C.因为电源电压不变,电路电流变大,由P=UI可知,电路消耗的总功率变大,故C错误。
    故选D。
    9.A
    【详解】A.电饭锅在加热状态下正常工作时的总电流为

    故A正确;
    B.加热功率为880W,保温功率为44W,由图甲可知,R2的发热功率为
    P2=P加热-P保温=880W-44W=836W
    则R2的阻值是

    故B错误;
    C.观察图乙所示的电能表的转盘1min内转了40转,则实际功率为

    故C错误;
    D.电饭锅在加热状态下正常工作7min,放出的热量为

    将2.2kg水的温度升高2℃,需要吸收的热量为

    故D错误;
    故选A。
    10.D
    【详解】A.试电笔在使用时手要碰触笔尾金属体,如果接触试电笔的笔尖,相当于直接用手接触导线会有触电危险,故A错误;
    B.控制灯泡的开关要接在火线和灯泡之间,故B错误;
    C.家庭电路中电流过大的原因是发生短路或用电器总功率过大,故C错误;
    D.安全用电要做到不接触低压带电体,不靠近高压带电体,故D正确。
    故选D。
    11.B
    【详解】A.毛皮摩擦过的橡胶棒带负电,故A错误;
    B.验电器是根据同种电荷相互排斥的原理制成的,故B正确;
    C.通常情况下橡胶棒不容易导电,是绝缘体,故C错误;
    D.毛皮摩擦过的橡胶棒带负电,当橡胶棒和金属球接触后,橡胶棒上的自由电子就会转移到金属球,由金属球转移到金属箔,瞬间电流的方向是由金属箔到金属球,故D错误。
    故选B。
    12.B
    【详解】由图可知,电阻R1和变阻器R2并联,电流表测量干路中的电流,电压表测量电源电压,闭合开关S,滑动变阻器的滑片P向右滑动的过程中,变阻器连入电路的电阻变大,由并联电路电阻的规律可知电路的总电阻变大,由I=可知通过干路中的电流变小,即电流表的示数变小,电压表测量电源电压,电压表的示数不变。
    故选B。
    13.D
    【详解】A.司南利用地磁场对磁体有力的作用来指示南北,故A错误;
    B.电生磁是由丹麦物理学家奥斯特最早发现的,故B错误;
    C.导体在磁场中运动,若不切割磁感线,就不会产生感应电流,故C错误;
    D.图中通电导体在磁场中会受到力的作用,这是电动机的工作原理,故D正确。
    故选D。
    14.BC
    【详解】灯泡与滑动变阻器串联,电流表A1测量滑动变阻器的电流,电流表A2测量干路电流;
    A.当滑动变阻器的滑片P由最右端向中点滑动时,滑动变阻器接入的阻值变小,电源电压不变,故电流表A1的示数变大,故A错误;
    B.电流表A1的示数变大,灯泡两端的电压等于电源电压,灯泡两端的电压不变,灯泡L的亮度不变,故B正确;
    C.电流表A1的示数变大,通过灯泡L的电流不变,电流表A2测量干路电流,故总电流变大,电流表A2示数变大,电压表测量电源电压,电压表的示数不变,故C正确;
    D.电压表V示数与电流表A1的示数之比为滑动变阻器的阻值,电压表V示数与电流表A1的示数之比变小,故D错误。
    故选BC。
    15.CD
    【详解】A.由电路图可知,开关S接“1”时电路为R1的简单电路,电路的总电阻最小,由可知,电路的总功率最大,处于加热挡,开关S接“2”时R1与R2串联,电路的总电阻最大,由可知,电路的总功率最小,处于保温挡,故A错误;
    B.电热壶的正常加热功率为

    故B错误;
    C.1kg的水从25℃加热到75℃吸收的热量
    Q吸=cm(t-t0)=4.2×103J/(kg·℃)×1kg×(75℃-25℃)=2.1×105J
    不考虑热量损失,消耗的电能
    W=Q吸=2.1×105J
    需要正常工作时间

    故C正确;
    D.转盘转动16转消耗电能

    电热壶的实际加热功率

    故D正确。
    故选CD。
    16.ABD
    【详解】小灯泡正常工作的电流
    IL==0.5A
    灯泡的电阻
    RL==24Ω
    A.当S闭合,S1、S2都断开,滑动变阻器滑片P从b端向a端滑过三分之一时,灯泡与变阻器的电阻串联,因串联电路中各处的电流相等,且灯泡正常发光,所以,电路中的电流
    I=IL=0.5A
    因串联电路中总电阻等于各分电阻之和,所以,电源的电压
    U=I(RL+R)=0.5A×(24Ω+×36Ω)=18V
    故A正确;
    B.小灯泡正常发光10s,整个电路消耗的电能
    W=UIt=18V×0.5A×10s=90J
    故B正确;
    CD.当滑片位置保持不变,开关都闭合时,电阻R0和变阻器并联,电流表测量干路中的电流,由串并联电阻的规律可知总电阻变小,干路中的电流变大,所以干路中的电流为
    I干=I+2A=0.5A+2A=2.5A
    电路的总电阻
    R总=7.2Ω


    R0=18Ω
    电路消耗的总功率
    P=UI干=18V×2.5A=45W
    故C错误,D正确。
    故选ABD。
    17.     较小     较小
    【详解】[1][2]石墨烯是一种超轻材料,导电性能超强,即石墨烯的密度较小、电阻较小。
    18.     电磁波     二次
    【详解】[1]授课期间,“太空教师”与地面课堂师生的实时互动交流是通过电磁波进行传播的,因为电磁波能够在真空中传播,而声波不可以在真空中传播。
    [2]电能是是由太阳能转化而成的,所以是二次能源。
    19.     电磁波     太阳
    【详解】[1]太空是一个真空环境,不能传播声音,而火星车“祝融号”向地球传回了火星表面的照片需要利用电磁波进行信息传输。
    [2]“祝融号”火星车工作时,所消耗的能量来源主要是太阳能,是通过太阳能电池板将太阳能转化为电能。
    20.     电磁波     小
    【详解】[1]舰载机与航母之间是通过电磁波联系的,电磁波可以传递信息。
    [2]舰母在航行时,两侧的护卫舰不能靠它太近,是因为两侧护卫舰间水的流速大、压强小,而护卫舰外侧水的流速小、压强大,向内的压强差会把两舰压向航母,容易发生相撞事故。
    21.          断开     A     B     电压表     A     电压一定时,电流与电阻成反比
    【详解】(1)[1]电源电压为3V,那么定值电阻两端的电压必然小于3V,故电压表选择小量程,电压表并联在定值电阻两端,正接线柱接入,负接线柱接出,故如图所示:

    (2)[2][3]连接电路时,为了保护电路,开关需要断开;滑动变阻器的滑片位于阻值最大处,故滑片需要位于A端。
    (3)[4] A.若R短路,则电流表有示数,电压表没有示数,故A不符合题意;
    B.若R断路,电压表测量电源电压有示数,电流表没有示数,故B符合题意;
    C.若滑动变阻器断路,则电流表、电压表均没有示数,故C不符合题意。
    故选B。
    (4)[5][6]探究电流与电阻的关系,需要控制定值电阻两端的电压不变,故需要控制电压表的示数不变;当把10电阻换成20电阻后,根据串联分压,电阻变大,电阻两端的电压变大,大于控制的电压值,为了保证电压表的示数不变,定值电阻的两端的电压需要变小,则需要将滑动变阻器的两端的电压变大,需要将滑动变阻器往A端滑动。
    (5)[7]根据图乙可知,是反比例函数,电流与电阻的乘积是一个定值,故结论为当电压一定时,电流与电阻成反比。
    (6)[8] ①闭合S、断开S1,只有R0接入,此时电流表的示数为,故电源电压为

    ②闭合S和S1,此时两个电阻并联,电流表测量干路电流,电流表的示数为,通过导体的电阻的电流为

    则待测电阻的阻值为

    22.          断开     B     定值电阻R开路     0.30     5     保持电阻不变,导体中的电流与导体两端电压成正比     25
    【详解】(1)[1]滑片P向B端滑动时,电流表的示数变小,滑动变阻器接入电路电阻变大,下端接线柱应接C点,如下图所示:

    (2)[2][3]连接电路时,开关应该处于断开状态,闭合开关前,滑动变阻器的滑片P应置于阻值最大处,即B端。
    (3)[4]闭合开关发现电流表几乎无示数,说明电路是开路;电压表示数接近3V,测电源电压,移动滑片P,两电表示数均无变化,则电路故障可能是定值电阻R开路。
    (4)[5]图乙中,电流表量程为0~0.6A,分度值为0.02A,示数为0.30A。
    (5)[6]定值电阻R的阻值为

    [7]由图丙图像可得出:保持电阻不变,导体中的电流与导体两端电压成正比。
    (6)[8]当电路中电流最小时总电阻最大,为

    此时滑动变阻器接入电路中的电阻为

    故本实验所用滑动变阻器的最大阻值应不小于25Ω。
    23.          B     短路     0.65     大     2
    【详解】(1)[1]待测小灯泡L的额定电压为,电压表选择0-3V的量程,电压表和灯泡并联,要求滑动变阻器滑片向右移动时电阻变大,使滑动变阻器的A接线柱与开关的右接线柱相连,如下图所示:

    (2)[2]在连接电路时,开关应断开,滑动变阻器的滑片应位于阻值最大处,即B端。
    (3)[3]闭合开关后,发现无论怎样移动滑片,小灯泡不亮,电流表示数变化明显,说明电路是通路,电压表无示数,可能是灯泡短路。
    (4)[4][5]由表中数据可知,灯泡的额定电压是2.5V,通过灯泡的电流是0.26A,小灯泡的额定功率为
    P=UI=2.5V×0.26A=0.65W
    由表中数据可知,灯泡的实际功率越大,灯泡越亮。
    (5)①[6]闭合开关S、,电压表测量R0和变阻器的总电压,电源电压是4.5V,灯泡的额定电压是2.5V,由串联电路电压的规律可知电压表的示数为
    4.5V-2.5V=2V
    所以调节滑动变阻器滑片直至电压表示数为2V。
    ③[7]S处于闭合状态,滑片不动,断开、闭合,读出电压表示数为;电压表测量R0两端的电压,通过电路的电流
    I=I0=
    灯泡的额定功率
    P额=U额I=
    24.(1)0.3A;(2)2V;(3)15Ω
    【详解】解:(1)当滑片P位于最左端时,只有R2接入电路,电流表的示数

    (2)某同学测试时,从最左端推动滑片P向右移动20cm,滑动变阻器的接入的阻值为

    此时总电阻为

    电路中的电流为

    电压表的示数为

    (3)若既能保证电路各元件的安全,要求滑片P移动到最右端,此时滑动变阻器的接入的阻值最大,最大值为15Ω,根据串联分压,电阻越大,其两端的电压也越大,而根据电压表的量程可知,电压表的最大示数为3V,则电阻R2最小分担3V,根据串联分压,此时R2两端的电压是最小值,那么R2的阻值也是最小值,故电阻R2的最小值为15Ω。
    答:(1)当滑片P位于最左端时,电流表的示数为0.3A;
    (2)某同学测试时,从最左端推动滑片P向右移动20cm,此时电压表的示数为2V;
    (3)若既能保证电路各元件的安全,又能使滑片P移动到最右端,则选取R2时,其阻值不能小于15Ω。
    25.(1)10Ω;(2)80J;(3)1∶8
    【详解】解:(1)定值电阻R1的阻值为

    (2)滑动变阻器两端的电压为

    100s内通过滑动变阻器R2的电流所做的功为

    (3)甲图中当滑动变阻器的电阻最大,电路中的电流最小,功率最小,最小功率为

    乙图中当滑动变阻器的电流最大为1A时,电路中的电流最大,此时功率最大,此时流过R1的电流为

    此电路的最大功率为

    图甲电路消耗的最小功率与图乙电路消耗的最大功率的比值为

    答:(1)定值电阻R1的阻值为10Ω。
    (2)100s内通过滑动变阻器R2的电流所做的功为80J。
    (3)图甲电路消耗的最小功率与图乙电路消耗的最大功率的比值为1∶8。
    26.(1)0.5A,6Ω;(2)90J;(3)3Ω~12Ω
    【详解】(1)灯泡L正常工作时的电流

    灯泡L的阻值

    (2)灯泡所放出的热量即电流所做的功

    (3)闭合开关,灯泡L和滑动变阻器串联,线路中的最大电流等于灯泡正常工作时的电流

    灯泡L正常发光。此时滑动变阻器两端的电压

    滑动变阻器连入电路的电阻为

    当电压表的示数为最大时,电路中电流

    此时滑动变阻器连入电路的电阻为

    所以滑动变阻器连入电路的电阻变化范围。
    答:(1)灯泡正常工作时的电流是0.5A和电阻是6Ω;
    (2)灯泡正常工作所放出的热量是90J;
    (3)在保证电路安全的条件下,滑动变阻器连入电路的电阻变化范围是3Ω~12Ω。

    相关试卷

    湖北随州市2020-2022三年中考物理真题分类汇编-02电磁学:

    这是一份湖北随州市2020-2022三年中考物理真题分类汇编-02电磁学,共21页。试卷主要包含了单选题,实验题,作图题,计算题等内容,欢迎下载使用。

    湖北黄冈市2020-2022三年中考物理真题分类汇编-02电磁学:

    这是一份湖北黄冈市2020-2022三年中考物理真题分类汇编-02电磁学,共11页。试卷主要包含了单选题,填空题,实验题,计算题等内容,欢迎下载使用。

    广西桂林市2020-2022三年中考物理真题分类汇编-02电磁学:

    这是一份广西桂林市2020-2022三年中考物理真题分类汇编-02电磁学,共22页。试卷主要包含了单选题,计算题,填空题,作图题,实验题等内容,欢迎下载使用。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
