山东省泰安市三年（2020-2022）中考物理真题按题型分类汇编：02选择题知识点分类②

这是一份山东省泰安市三年（2020-2022）中考物理真题按题型分类汇编：02选择题知识点分类②，共20页。

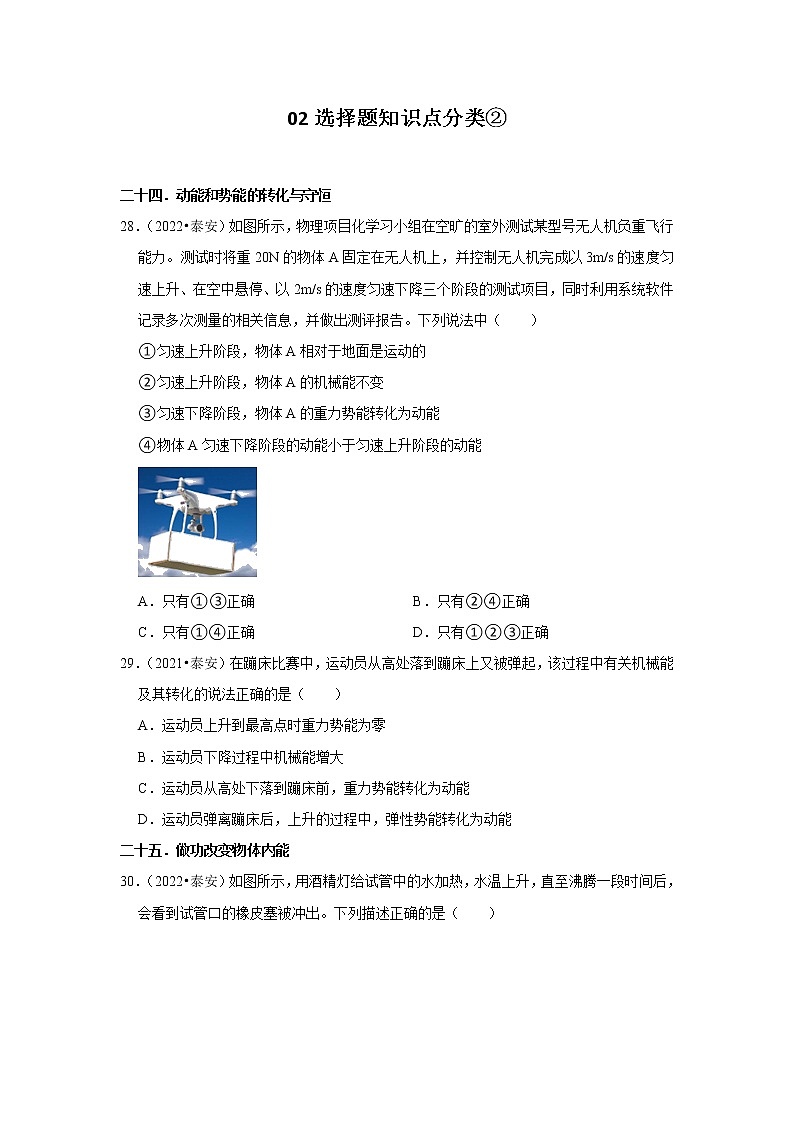

02选择题知识点分类②

二十四．动能和势能的转化与守恒
28．（2022•泰安）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（　　）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能

A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
29．（2021•泰安）在蹦床比赛中，运动员从高处落到蹦床上又被弹起，该过程中有关机械能及其转化的说法正确的是（　　）
A．运动员上升到最高点时重力势能为零
B．运动员下降过程中机械能增大
C．运动员从高处下落到蹦床前，重力势能转化为动能
D．运动员弹离蹦床后，上升的过程中，弹性势能转化为动能
二十五．做功改变物体内能

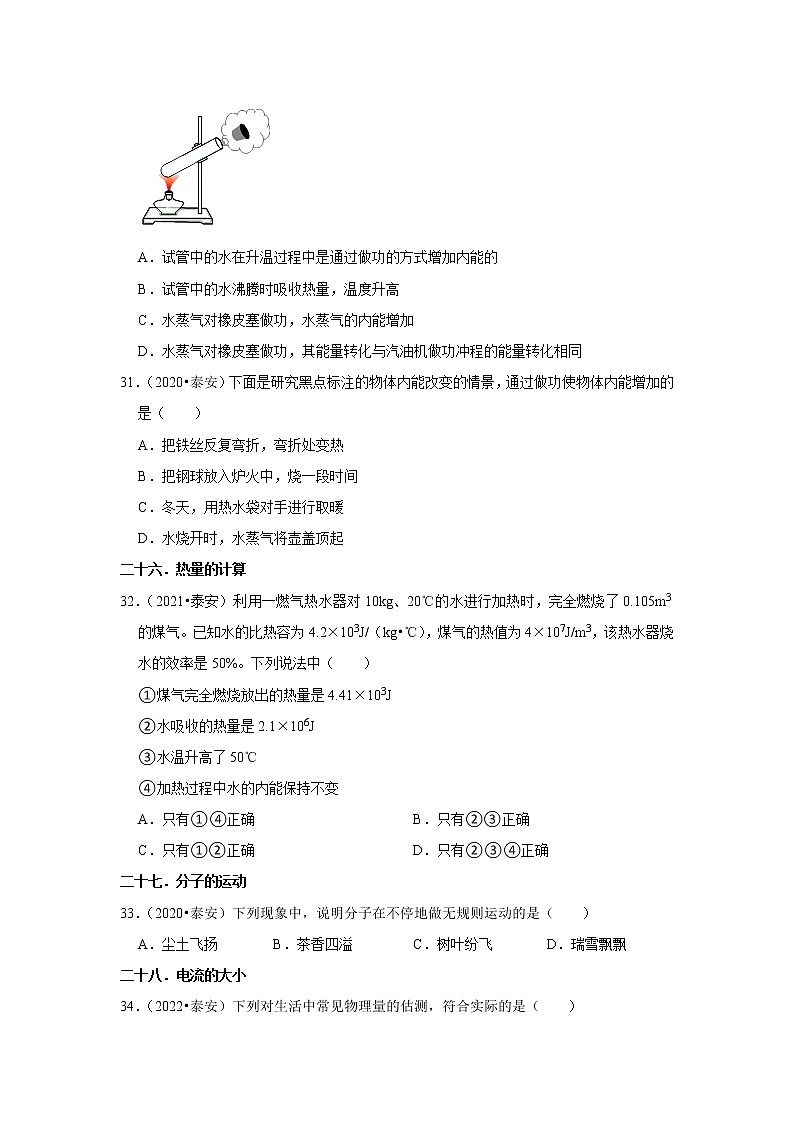

30．（2022•泰安）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（　　）

A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
31．（2020•泰安）下面是研究黑点标注的物体内能改变的情景，通过做功使物体内能增加的是（　　）
A．把铁丝反复弯折，弯折处变热
B．把钢球放入炉火中，烧一段时间
C．冬天，用热水袋对手进行取暖
D．水烧开时，水蒸气将壶盖顶起
二十六．热量的计算
32．（2021•泰安）利用一燃气热水器对10kg、20℃的水进行加热时，完全燃烧了0.105m3的煤气。已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4×107J/m3，该热水器烧水的效率是50%。下列说法中（　　）
①煤气完全燃烧放出的热量是4.41×103J
②水吸收的热量是2.1×106J
③水温升高了50℃
④加热过程中水的内能保持不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有②③④正确
二十七．分子的运动
33．（2020•泰安）下列现象中，说明分子在不停地做无规则运动的是（　　）
A．尘土飞扬 B．茶香四溢 C．树叶纷飞 D．瑞雪飘飘
二十八．电流的大小

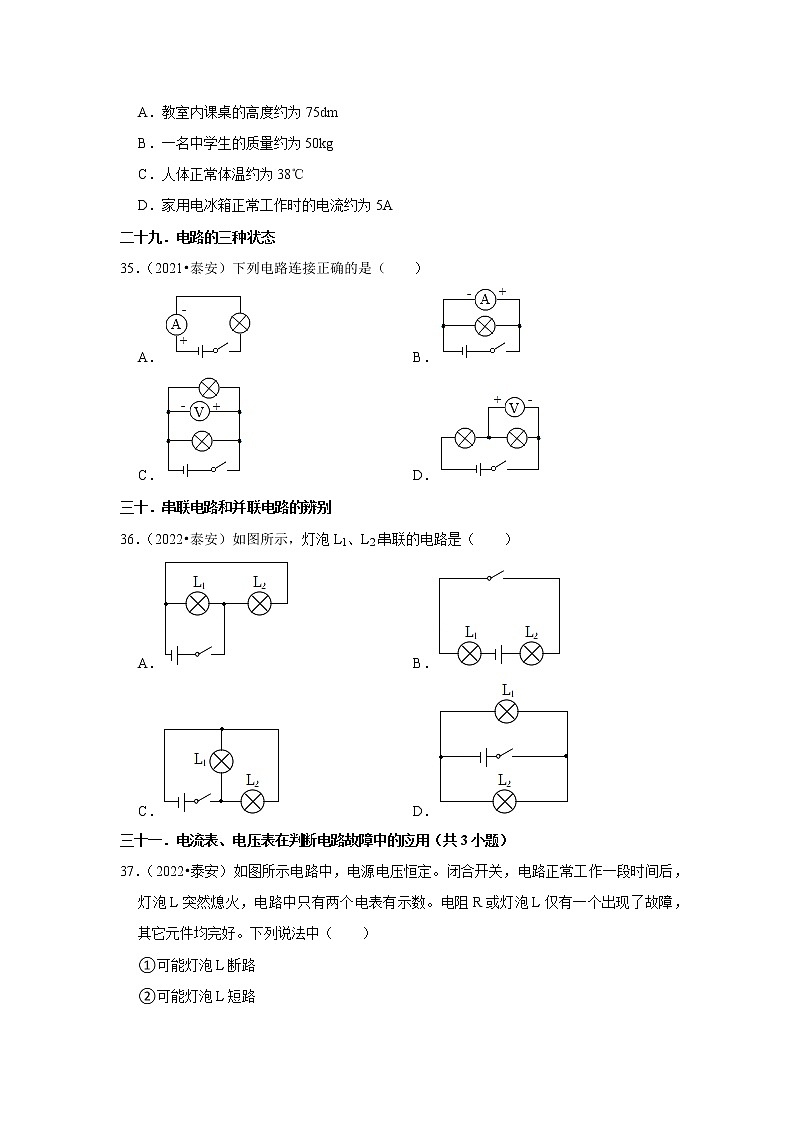

34．（2022•泰安）下列对生活中常见物理量的估测，符合实际的是（　　）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
二十九．电路的三种状态
35．（2021•泰安）下列电路连接正确的是（　　）
A． B．
C． D．
三十．串联电路和并联电路的辨别
36．（2022•泰安）如图所示，灯泡L1、L2串联的电路是（　　）
A． B．
C． D．
三十一．电流表、电压表在判断电路故障中的应用（共3小题）
37．（2022•泰安）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（　　）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路

A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
38．（2021•泰安）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻R1或R2有一处发生故障，其他元件仍保持完好。下列说法正确的是（　　）

A．一定是R1短路 B．一定是R2短路
C．可能是R1断路 D．可能是R2断路
39．（2020•泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
三十二．家庭电路工作电压、零线火线的辨别方法
40．（2020•泰安）某家庭电路如图所示，下列说法正确的是（　　）

A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
三十三．安全用电原则
41．（2022•泰安）下列说法中不符合安全用电原则的是（　　）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
三十四．电路的动态分析
42．（2021•泰安）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（　　）
①电磁铁左端为S极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动，电磁铁磁性变强
④将滑片P向a端滑动，指示灯亮度变强

A．只有①③正确 B．只有①②正确 C．只有②④正确 D．只有②③正确
43．（2020•泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（　　）
①电流表A的示数变小
②电压表V的示数变大
③电压表V与电流表A1的比值变小
④滑动变阻器R2消耗的电功率变小

A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确
三十五．电功率的计算
44．（2022•泰安）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（　　）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W

A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
45．（2021•泰安）如图所示电路中，电源电压保持不变。只闭合开关S1，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表示数为0.15A，电压表的示数为3V；只闭合开关S2，移动滑片至滑动变阻器的中点c处时，电压表的示数为5V，此时电阻R2的电功率为0.5W。下列说法中（　　）
①电阻R1的阻值是20Ω
②电源电压是9V
③滑动变阻器R3的最大阻值是10Ω
④当开关S1、S2、S3都闭合时，电路消耗的总功率是2.52W

A．只有①③正确 B．只有③④正确 C．只有①②正确 D．只有①④正确















参考答案与试题解析
二十四．动能和势能的转化与守恒
28．（2022•泰安）如图所示，物理项目化学习小组在空旷的室外测试某型号无人机负重飞行能力。测试时将重20N的物体A固定在无人机上，并控制无人机完成以3m/s的速度匀速上升、在空中悬停、以2m/s的速度匀速下降三个阶段的测试项目，同时利用系统软件记录多次测量的相关信息，并做出测评报告。下列说法中（　　）
①匀速上升阶段，物体A相对于地面是运动的
②匀速上升阶段，物体A的机械能不变
③匀速下降阶段，物体A的重力势能转化为动能
④物体A匀速下降阶段的动能小于匀速上升阶段的动能

A．只有①③正确 B．只有②④正确
C．只有①④正确 D．只有①②③正确
【解答】解：①、匀速上升阶段，物体A相对于地面有位置的变化，因此物体A相对于地面是运动的，故①正确；
②、物体A的机械能等于A的动能和重力势能之和，匀速上升阶段，物体A的质量不变，速度不变，则物体A的动能不变，但上升过程中物体A的高度变大，则物体A的重力势能变大，因此物体A的机械能变大，故②错误；
③、匀速下降阶段，物体A的质量和速度均不变，则物体A的动能不变，因此物体A的重力势能未转化为动能，故③错误；
④、由题可知，物体A匀速下降阶段的速度小于匀速上升阶段的速度，因此物体A匀速下降阶段的动能小于匀速上升阶段的动能，故④正确；
总上所述分析可知①④正确，故A、B、D错误，C正确。
故选：C。
29．（2021•泰安）在蹦床比赛中，运动员从高处落到蹦床上又被弹起，该过程中有关机械能及其转化的说法正确的是（　　）
A．运动员上升到最高点时重力势能为零
B．运动员下降过程中机械能增大
C．运动员从高处下落到蹦床前，重力势能转化为动能
D．运动员弹离蹦床后，上升的过程中，弹性势能转化为动能
【解答】解：
A、运动员上升到最高点时，有一定的高度，重力势能不为零，故A错误；
B、运动员下降过程中，会克服空气阻力做功，机械能减小，故B错误；
C、运动员从高处下落到蹦床前，高度变小，质量不变，重力势能减小；速度变大，质量不变，动能变大，重力势能转化为动能，故C正确；
D、运动员弹离蹦床后只有重力势能和动能的转化，上升的过程中，高度变大、速度变小，质量不变，则动能变小，重力势能变大，动能转化为重力势能，故D错误。
故选：C。
二十五．做功改变物体内能
30．（2022•泰安）如图所示，用酒精灯给试管中的水加热，水温上升，直至沸腾一段时间后，会看到试管口的橡皮塞被冲出。下列描述正确的是（　　）

A．试管中的水在升温过程中是通过做功的方式增加内能的
B．试管中的水沸腾时吸收热量，温度升高
C．水蒸气对橡皮塞做功，水蒸气的内能增加
D．水蒸气对橡皮塞做功，其能量转化与汽油机做功冲程的能量转化相同
【解答】解：加热过程中，水吸热，温度升高、内能增大，水的内能增大是通过热传递方式实现的；
水蒸气膨胀对塞子做功，将水蒸气的内能转化为木塞的机械能，水蒸气的内能减少；能量转化情况与汽油机的做功冲程相同。
综上所述D正确。
故选：D。
31．（2020•泰安）下面是研究黑点标注的物体内能改变的情景，通过做功使物体内能增加的是（　　）
A．把铁丝反复弯折，弯折处变热
B．把钢球放入炉火中，烧一段时间
C．冬天，用热水袋对手进行取暖
D．水烧开时，水蒸气将壶盖顶起
【解答】解：
A、把铁丝反复弯折，对铁丝做功，弯折处变热、内能增大，属于通过做功增加物体内能的，故A符合题意；
B、把钢球放入炉火中烧，钢球从火焰吸收热量，是通过热传递改变物体内能的，故B不符合题意；
C、用热水袋对取暖时，手从热水袋吸收热量，是热传递改变物体的内能，故C不符合题意；
D、烧开水时水蒸气将壶盖顶起，水蒸气对外做功，物体的内能减小，故D不符合题意。
故选：A。
二十六．热量的计算
32．（2021•泰安）利用一燃气热水器对10kg、20℃的水进行加热时，完全燃烧了0.105m3的煤气。已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4×107J/m3，该热水器烧水的效率是50%。下列说法中（　　）
①煤气完全燃烧放出的热量是4.41×103J
②水吸收的热量是2.1×106J
③水温升高了50℃
④加热过程中水的内能保持不变
A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有②③④正确
【解答】解：
①煤气完全燃烧放出的热量：
Q放＝Vq＝0.105m3×4×107J/m3＝4.2×106J，故①错误；
②由η＝＝50%得水吸收的热量：
Q吸＝Q放×50%＝4.2×106J×50%＝2.1×106J，故②正确；
③由Q吸＝cm△t得水温度升高值：
△t＝＝＝50℃，故③正确；
④在加热过程中，水吸收热量，温度升高、内能增加，故④错误。
可见，只有②③正确。
故选：B。
二十七．分子的运动
33．（2020•泰安）下列现象中，说明分子在不停地做无规则运动的是（　　）
A．尘土飞扬 B．茶香四溢 C．树叶纷飞 D．瑞雪飘飘
【解答】解：尘土飞扬、树叶纷飞、瑞雪飘飘这三句所描述的都是物体的运动，属于机械运动；茶香四溢是茶香分子运动的结果，故B符合题意。
故选：B。
二十八．电流的大小
34．（2022•泰安）下列对生活中常见物理量的估测，符合实际的是（　　）
A．教室内课桌的高度约为75dm
B．一名中学生的质量约为50kg
C．人体正常体温约为38℃
D．家用电冰箱正常工作时的电流约为5A
【解答】解：A、课桌的高度大约80cm，故A错误；
B、一名中学生的质量大约50kg，故B正确；
C、人体正常体温约为37℃，变化幅度不大，故C错误；
D、家用电冰箱正常工作时的电流约为1A左右，故D错误。
故选：B。
二十九．电路的三种状态
35．（2021•泰安）下列电路连接正确的是（　　）
A． B．
C． D．
【解答】解：A、图中电流表串联，电流从负接线柱流入，接法错误，故A错误；
B、图中电流表与灯并联，会造成电源短路，故B错误；
C、图中电压表并联，电流从电压表的正接线柱流入，从负接线柱流出，可以正常工作，故C正确；
D、图中电压表并联在电路中，电流从负接线柱流入，接法错误，故D错误。
故选：C。
三十．串联电路和并联电路的辨别
36．（2022•泰安）如图所示，灯泡L1、L2串联的电路是（　　）
A． B．
C． D．
【解答】解：A、闭合开关，电流同时通过灯泡有两个通路，属于并联，故A错误；
B、闭合开关，电流只有一个通路依次通过两个灯泡，属于串联，故B正确；
CD、闭合开关，电流同时通过灯泡有两个通路，属于并联，故CD错误。
故选：B。
三十一．电流表、电压表在判断电路故障中的应用（共3小题）
37．（2022•泰安）如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄火，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（　　）
①可能灯泡L断路
②可能灯泡L短路
③可能电阻R断路
④可能电阻R短路

A．只有①②正确 B．只有③④正确 C．只有②④正确 D．只有①③正确
【解答】解：电路正常工作时，R与灯泡L串联，电压表与R并联，电流表测量电路中的电流，电压表V测电源两端的电压，电压表V1测L两端的电压；
①若灯泡L断路，电路中无电流，电流表示数变为0，此时两个电压表测量的都是电源电压，有示数，故①正确；
②若灯泡L短路，电路是通路，电路中有电流，电流表有示数；根据U＝IR可知，电压表V1示数为0；电压表V测电源两端的电压，有示数，故②正确；
③若电阻R断路，电路中无电流，电流表示数变为0；电压表V与电源两极之间是断开的，无示数，电压表V测电源两端的电压，有示数，故③错误；
④若电阻R短路，电路是通路，电路中有电流，电流表有示数；此时两个电压表测量的都是电源电压，有示数，故④错误。
故选：A。
38．（2021•泰安）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻R1或R2有一处发生故障，其他元件仍保持完好。下列说法正确的是（　　）

A．一定是R1短路 B．一定是R2短路
C．可能是R1断路 D．可能是R2断路
【解答】解：由图知，两电阻R1、R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。
（1）若是R1短路，电压表由测量R2两端的电压变成测量电源电压，故电压表示数变大；而此时电路中电阻会变小，则电路中电流也变大，所以两表示数都变大；
（2）若是R2短路，电压表相当于测量导线的电压，其示数变小；而此时电路中电阻会变小，则电路中的电流会变大，电流表示数会变大，即一个电表示数变小，另一个电表示数变大；
（3）若R1断路，由图可知整个电路断路，所以两个电表的示数都减小为0；
（4）若R2断路，该电路是断路，所以电流表的示数减小为零，此时电压表串联在电路中测电源电压，则电压表示数变大，即一个电表示数变小，另一个电表示数变大；
综上分析可知，R2短路、R2断路都有可能；
故ABC错误、D正确。
故选：D。
39．（2020•泰安）如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（　　）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
【解答】解：由图可知，该电路为串联电路；闭合开关两灯均不亮，说明电路出现了断路情况；将电压表并联在灯泡L1两端时，电压表有示数，说明电压表与电源的正负极之间是接通的，所以故障是灯L1断路。
故选：C。
三十二．家庭电路工作电压、零线火线的辨别方法
40．（2020•泰安）某家庭电路如图所示，下列说法正确的是（　　）

A．灯泡两端的电压是36V B．灯泡L1和L2串联
C．开关S1的位置正确 D．开关S2只控制灯泡L2
【解答】解：
A、火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以两个灯两端的电压都是220V，故A错误。
B、两个灯并列连接在一起，所以灯泡L1和L2并联，故B错误。
C、开关S1控制灯泡L1，零线首先过开关S1，然后再入灯泡L1，这样使用时在断开开关S1时，灯泡熄灭，但是没有切断火线，容易发生触电事故，故C错误。
D、开关S2在的支路上，只控制灯泡L2，故D正确。
故选：D。
三十三．安全用电原则
41．（2022•泰安）下列说法中不符合安全用电原则的是（　　）
A．若发生触电事故，应立即切断电源再救人
B．家庭电路中保险丝熔断后，可以用铜丝来代替
C．控制电灯的开关要接在火线和电灯之间
D．将家用电器的金属外壳接地
【解答】解：A、发现有人触电时，不要直接去救援，因为人体是导体，如果接触触电人，救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故A符合安全用电的原则；
B、熔丝熔断后千万不能用铜丝代替，起不到保护作用，故B不符合安全用电的原则；
C、控制电灯的开关要接在火线和电灯之间，开关断开，电灯不带电，不易发生触电事故，故C符合安全用电的原则；
D、将家用电器的金属外壳接地，当用电器漏电时，地线把人体短路，避免触电事故的发生，故D符合安全用电的原则。
故选：B。
三十四．电路的动态分析
42．（2021•泰安）法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关S1、S2，下列说法中（　　）
①电磁铁左端为S极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片P向b端滑动，电磁铁磁性变强
④将滑片P向a端滑动，指示灯亮度变强

A．只有①③正确 B．只有①②正确 C．只有②④正确 D．只有②③正确
【解答】解：
①根据安培定则判断电磁铁的左端为N极、右端为S极，故①错误；
②在磁体的外部，磁感线是从N极出来回到S极的，所以电磁铁外部的磁感线从左端出发回到右端，故②正确；
③将滑片P向b端滑动，滑动变阻器连入电路中的电阻变大，根据欧姆定律可知，电路中的电流变小，电磁铁的磁性减弱，故③错误；
④将滑片P向a端滑动，滑动变阻器连入电路中的电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁的磁性增强，则巨磁电阻的阻值变小，灯泡所在电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，通过灯泡的电流变大，则灯泡变量，故④正确。
故选：C。
43．（2020•泰安）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中（　　）
①电流表A的示数变小
②电压表V的示数变大
③电压表V与电流表A1的比值变小
④滑动变阻器R2消耗的电功率变小

A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确
【解答】解：
（1）由图可知，该电路为并联电路，电流表A1测量通过R1的电流，电流表A测量干路的电流；电压表测量电源的电压；电压表示数保持不变；故②错误；
（2）当滑动变阻器R2的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；
并联电路各支路互不影响，通过R1的电流不变，电流表A1示数不变；根据并联电路电流特点可知，干路中的电流减小，即A示数减小；故①正确；
（3）电压表V与电流表A1的比值为R1的阻值，保持不变，故③错误；
（4）滑动变阻器两端的电压不变、通过的电流减小，根据P＝UI可知滑动变阻器R2消耗的电功率变小，故④正确。
故选：A。
三十五．电功率的计算
44．（2022•泰安）如甲图所示，灯泡L标有“8V 4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω 1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中（　　）
①灯泡L的电阻为16Ω
②电源电压为12V
③P2＝0.75W
④PL＝1W

A．只有①④正确 B．只有②③正确
C．只有①②正确 D．只有①③④正确
【解答】解：①、已知灯泡L的额定电压U额＝8V，灯泡L的额定功率P额＝4W，
由可知灯泡L的电阻为：＝＝16Ω，故①正确；
②、由欧姆定律结合图乙中的数据可知电阻R2的阻值为：R2＝＝＝16Ω；
由图甲可知，当闭合开关S、S1、S2时，滑动变阻器和L被短路，电路中只有R2；
由W＝可知U2＝＝＝（8V）2，则电源电压U＝8V，故②错误；
③、当闭合开关S1、S2，断开开关S时，L被短路，R1和R2的串联电路，电流表测电路中的电流，电压表测R1两端的电压；
当滑动变阻器接入电路的阻值最大时，其两端的电压最大，由电压表的量程可知R1两端的电压最大为U1大＝3V，
由串联电路的电压特点可知R2两端的电压最小为：U2小＝U﹣U1大＝8V﹣3V＝5V，
此时电路中最小电流为：I小＝＝＝0.3125A，
由欧姆定律可知滑动变阻器接入电路的最大阻值为：R1＝＝＝9.6Ω，滑动变阻器的最大阻值50Ω，符合条件；
则R2的最小功率为：P2＝I小U2小＝0.3125A×5V＝1.5625W，故③错误；
④、当闭合开关S，断开开关S1、S2时，L和R2串联，电流表测电路中的电流；
由串联电路的电阻特点可知电路总电阻为：R＝R2+RL＝16Ω+16Ω＝32Ω，
此时电路中的电流为：I＝＝＝0.25A，
此时灯泡L的实际功率为：PL＝I2RL＝（0.25A）2×16Ω＝1W，故④正确；
综上所述分析可知①④正确，故B、C、D错误，A正确。
故选：A。
45．（2021•泰安）如图所示电路中，电源电压保持不变。只闭合开关S1，移动滑动变阻器的滑片，使电路中电流达到最小值，此时电流表示数为0.15A，电压表的示数为3V；只闭合开关S2，移动滑片至滑动变阻器的中点c处时，电压表的示数为5V，此时电阻R2的电功率为0.5W。下列说法中（　　）
①电阻R1的阻值是20Ω
②电源电压是9V
③滑动变阻器R3的最大阻值是10Ω
④当开关S1、S2、S3都闭合时，电路消耗的总功率是2.52W

A．只有①③正确 B．只有③④正确 C．只有①②正确 D．只有①④正确
【解答】解：（1）只闭合开关S1，R1和R3串联，电流表测量电路电流，电压表测量R1两端的电压，
移动滑动变阻器的滑片，使电路中电流达到最小值，则滑动变阻器的滑片位于b处，接入电路的阻值最大，
根据欧姆定律可知R1＝＝＝20Ω，故①正确；
电源电压U＝U1+U3＝U1+I1R3＝3V+0.15A×R3..........Ⅰ；
（2）只闭合开关S2，R2和R3串联，电流表测量电路电流，电压表测量R2两端的电压，移动滑片至滑动变阻器的中点c处时，
根据P＝UI可知此时电路中的电流I2＝＝＝0.1A,
根据欧姆定律可知R2＝＝＝50Ω,
电源电压U＝U2+U3′＝U2+I2×＝5V+0.1A×..........Ⅱ；
根据Ⅰ、Ⅱ可得：U＝6V,R3＝20Ω，故②③错误；
（3）当开关S1、S2、S3都闭合时，滑动变阻器被短路，电路为R1和R2并联的电路，
电路消耗的总功率P总＝+＝+＝2.52W,故④正确。
故①④正确，②③错误。
故选：D。
